BRUKSANVISNING KA220E BLACK & DECKER

For å få mest mulig ut av ditt produkt fra Black & Decker ber vi deg lese sikkerhetsinstruksjonene og bruksanvisningen nøye. Om du har noen spørsmål angående innholdet i denne bruksanvisningen kan du henvende deg til vårt ordrekontor eller til en av våre autoriserte serviceverksteder. På Internet, adresse; www.2helpU.com finnes en oversikt over alle våre autoriserte serviceverksteder.

PARABÉNS!

Inden stikket til din

skruen strammes, skal bunden trykkes helt ned.

DANMARK

MONTERING AF SLIBEPROFILEN (KA230E)

Fortsæt som følger:

Advarsel! Når man bruker elverktøy skal de grunnleggende sikkerhetsinstruksjoner alltid følges for å minimalisere risikoen for støt, personskade eller brann. Les bruksanvisningen nøye før verktøyet tas i bruk og oppbevar bruksanvisningen. Foruten nedenforstående instruksjoner, følg alltid vernebestemmelsene fra Statens Arbeidstilsyn.

• Hold arbeidsområdet rent. Rotete arbeidsflater innbyr til skader.
• Tenk på arbeidsmiljøet. Utsett ikke elverktøyet for regn. Bruk ikke verktøyet på fuktige eller våte steder. Ha godt arbeidslys. Bruk ikke verktøyet i nærheten av lettantennelige væsker eller gasser.
• Beskytt deg mot elektrisk støt. Unngå kroppskontakt med jordede deler (f.eks. rør, radiatorer, ovner, kjøleskap). Ved ekstreme arbeidsforhold (f.eks. høy fuktighet, metallstøv osv.) kan den elektriske sikkerheten økes ved tilkobling av jordfeilsbryter.
• Hold barn vekk. La ikke andre personer komme i kontakt med elverktøyet eller ledningen. Hold andre vekk fra arbeidsområdet.
• Oppbevar verktøyet sikkert. Når verktøyet ikke brukes skal det oppbevares på et tört sted, utenfor rekkevidden til barn.
• Ikke overbelast verktøyet. Du arbeider sikrere innenfor det angitte effektområdet.
• Bruk riktig elverktøy. Ikke tving verktøyet til arbeider som er beregnet på kraftigere verktøy. Bruk f.eks. ikke en sirkelsag til å sage av kvister og grener.
• Kle deg riktig. Ikke bruk løsthengende klær eller smykker. De kan feste seg i bevegelige deler. Gummihansker og sklisikre sko anbefales for utearbeider. Bruk hårnett dersom du har langt hår.
• Bruk vernebriller for å hindre at spon blåser inn i øynene, noe som kan forårsake skade. Dersom det blir mye støv bruk evt. også ansiktsmaske.
• Ikke ødelegg ledningen. Bær ikke maskinen etter ledningen eller trekk i ledningen for å ta ut kontakten fra vegguttaket. Utsett ikke ledningen for varme, olje eller skarpe kanter.
• Fest arbeidsstykket. Bruk skrutvinger eller et skrustykke for å holde fast arbeidsstykket. Det er sikrere enn å bruke hånden og du får begge hendene fri til å jobbe med.
• Strekk deg ikke for mye. Ha godt fotfeste og balanse.
• Pass på tilbehøret. Hold de skarpe og rene. Følg instruksjonene for vedlikehold av tilbehøret. Kontroller ledningen regelmessig og få den reparert av et autorisert verksted dersom den er skadet.

Kontroller skjøteledningen regelemessig og bytt den ut dersom den er skadet. Hold håndtakene rene og fri for olje og fett.
- Ta kontakten ut av vegguttaket når verktøyet ikke er i bruk, før service og ved skifte av tilbehør som slipeskive, stålbørst etc.
- Fjern nøkler. Kontroller at nøkler og justeringsverktøy er fjernet før verktøyet startes.
- Unngå uavsiktlig innkobling. Bær ikke tilkoblet verktøy med fingeren på strømbryteren. Sjekk at strømbryteren er avslått när du kobler verktøyet til strøm.
- Utendørs skjøteledninger. Ute skal det kun brukes skjøteledninger som er beregnet for dette bruk.
- Vær oppmerksom. Se på det du gjør. Bruk sunn fornuft. Bruk ikke verktøyet når du er trett.
- Kontroller verktøyet mot skader før du kobler til strøm. Før videre bruk skal defekte deler og evt. andre skader repareres. Kontroller at de bevegelige delene fungerer skikkelig og ikke klemmer, at ingen deler er sprukket, at alle deler er skikkelig montert. En verneanordning eller annen del som er skadet skal skiftes av et autorisert serviceverksted, dersom ikke annet er oppgitt i bruksanvisningen. ∅delagte strømbrytere må skiftes hos et fagverksted. Bruk ikke elverktøyet dersom strømbryteren ikke kan slås på/av.
- For din personlige sikkerhet. Bruk kun tilbehør og ekstrautstyr som er anbefalt i bruksanvisningen og katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade.

EKSTRA FORSIKTIGHET SKAL IVARETAS NÅR MAN SLIPER MALING OG MIDDELS HARD TREFIBERPLATE (MDF)

Sliping av blybasert farge anbefales ikke p.g.a. vanskelighet med å kontrollere forurenset damp. Den største faren for blyforgiftning gjelder for barn og gravide kvinner.

Bebyggelse oppført før 1960 kan være malt med maling som inneholder bly og senere malt med ytterligere et lag maling. Det er viktig å kontrollere om fargen inneholder bly før man starter slipingen. Denne testen kan gjøres med en blydetektor eller av en profesjonell maler. Dersom du er usikker anbefaler vi at følgende forhånds-forsikring ivaretas ved sliping av maling eller tre.

PERSONLIG SIKKERHET

Barn eller gravide kvinner skal ikke være i nærheten av det arbeidsområdet som slipes før fullstendig rengjøring er utført.

NORGE

Personer som befinner seg i arbeidsområdet skal bruke støvmaske. Filteret skal byttes ut hver dag eller med en gang brukeren føler vanskeligheter med å puste.

For å unngå å få i seg fargepartikler skal man ikke spise, drikke eller røyke i arbeidsområdet. Den personen som arbeider i slipeområdet skal gjøre rent og vaske seg skikkelig før man spiser, drikker eller røyker. Støv kan feste seg på mat, drikke etc. derfor skal ikke mat oppbevares i arbeidsområdet.

MILJ∅

Maling skal fjernes på en slik måte at minst mulig mengde støv oppstår. Området der maling fjernes skal dekkes av plast.

Sliping skal utføres på en slik måte at man reduserer risiko for malingsstøv utenfor arbeidsområdet.

RYDDING OG RENGJ∅RING

Alle arbeidsflater skal daglig støvsuges og rengjøres nøye i den tiden som arbeidet pågår. Støvposen og filteret skal byttes regelmessig.

Klær, støvmaske, leker, vaskbare møbler og redskaper skal vaskes nøye før de brukes igjen

Ta vare på disse instruksjonene!

DOBBELTISOLERT

Ditt verktøy er dobbeltisolert. Det betyr at alle eksterne metalldeler er elektrisk isolert fra strømkilden. Dette oppnås ved at en ekstra bariære plasseres mellom de elektriske og mekaniske delene. Dobbeltisolering betyr øket elektrisk sikkerhet og gjør at maskinen ikke trenger å være jordet. Merk! Dobbeltisolering erstatter ikke normal forsiktighet. Isoleringen finnes for å gi øket beskyttelse mot skade som kan oppstå pga. elektrisk isoleringsfeil i maskinen.

SKJ∅TELEDNING

Skjøteledning opp til 30m kan brukes uten at kraften blir dårligere. Obs! Skjøteledning skal kun brukes dersom dette er absolutt nødvendig. Bruk av feil skjøteledning kan resultere i brann og elektrisk støt. Kontroller at skjøteledningen ikke er skadet.

MILJ∅

Når produktet er utslitt, leveres produktet til et egnet oppsamlingssted/kildesortering som finnes i din kommune, eller til et Black & Decker serviceverksted.

SERVICE

Skulle det oppstå feil på produktet, må det alltid leveres til et autorisert serviceverksted. (Se aktuell prisliste/katalog for videre informasjon, eller kontakt Black & Decker (Norge) A/S.). Dersom du har spørsmål, kontakt Black & Deckers ordrekontor eller et autorisert serviceverksted. Oversikt over våre autoriserte serviceverksteder finnes på Internet, www.2helpU.com. På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

Black & Decker (Norge)A/S garanterer i henhold til garantivilkår som finnes hos Black & Decker (Norge) A/S. Disse inneholder bl.a: Black & Decker (Norge) A/S garanterer at maskinen er uten material-eller fabrikasjonsfeil ved levering. Garantien gjelder 24 måneder fra levering. Black & Decker påtar seg kostnadsfritt å reparere eller bytte ut maskinen etter eget valg. For å påberope feil som omfattes av garantien skal kjøperen underrette nærmeste Black & Decker autoriserte serviceverksted om feilen innen fjorten dager etter at feilen oppdages. Kjøperen skal kunne fremvise kvittering, faktura eller annet kjøpsbevis som viser hvor og når maskinen ble kjøpt. Kjøperen skal for egen regning levere maskinen udomontert til nevnte serviceverksted eller til kjøpsstedet. For konsumentkjøp gjelder dessuten Kjøpsloven som regulerer forholdet mellom forhandler og kunde.

TILBEH∅R

Black & Decker tilbyr en komplett serie av tilbehør. For ytterligere informasjon henvend deg til en Black & Decker forhandler. Bruk bare Black & Decker eller Piranha orginaltilbehør.

TEKNISKE DATA

Verktøyets lydnivå er overenstemmende med gjeldende EU-lover. Vi anbefaler at det blir tatt nødvendige sikkerhetstiltak dersom lyden er plagsom. Dette skjer normalt ved et lydnivå som er over 85 dB(A).

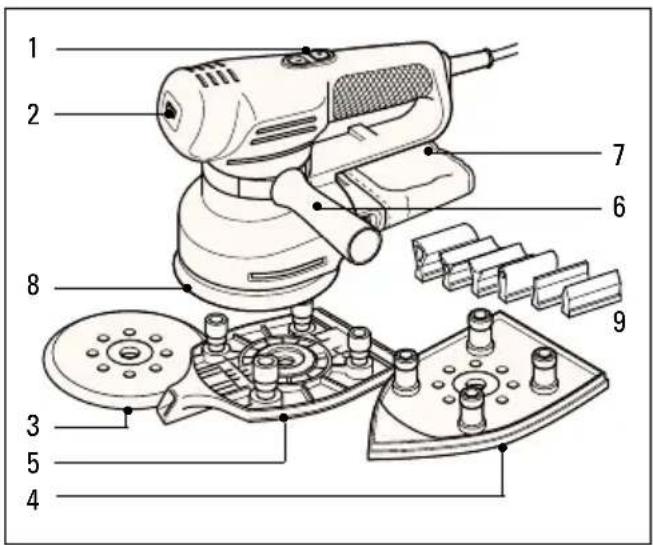

FUNKSJONER

1. På/av-bryter
2. Justerbar hastighetsbryter
3. Rund slipeplate
4. Spiss slipeplate
5. Profil slipeplate
6. Støttehåndtak
7. Sponpose
8. Automatisk bremsesystem
9. Slipeprofiler

Du slår på slipemaskinen ved å trykke på av/påbryteren på toppen merket med "I". Du slår den av igjen ved å trykke på siden merket med "O". Før du setter i støpselet til

Den justerbare hastighetsbryteren gjør det mulig å justere slik at du får optimal ytelse for alle materialtyper. Som en tommelfingerregel bør du bruke lav hastighet

ved polering og sliping av akryl/syntetiske materialer og høy hastighet for tre og metall.

Materiale Hastighetsinnstilling

Harde tresorter (bøk) 4-5

Myke tresorter (furu) 4-5

Finér 3-5

Syntetiske materialer 3-4

Akrylplast 1-3

Ikke jernholdige materialer 4-5

Stål 4-5

Materiale Hastighetsinnstilling

Fjerning av lakk og maling 4-5

Polering 1-3

Fjerning av rust 4-5

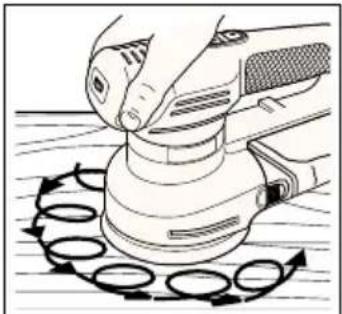

BRUKE SLIPEMASKINEN SOM EKSENTERSLIPER (KA200/KA200E/KA220/KA220E/KA230E)

Når du bruker den runde slipeplaten, kan du bruke slipemaskinen som eksentersliper. Da får du sirkulær- bevegelse sammen med eksentrisk bevegelse. Slik økes slipeevnen og risikoen

for slipemerker blir mindre.

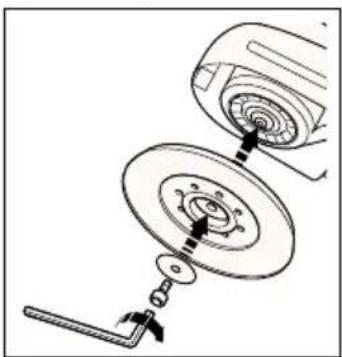

SETTE PÅ DEN RUNDE STÖTTESKIVEN

Gjør slik:

Trekk ut støpselet.

Nye skiver er tilgjengelige som tilleggsutstyr.

Pass på at spisse peker forover. I denne posisjonen kan du slipe områder som er vanskelige å komme til.

NORGE

Plansliper

Bruk slipemaskinen med spissen bakover. Da kan du slipe store områder og hjørner som er enkle å komme til.

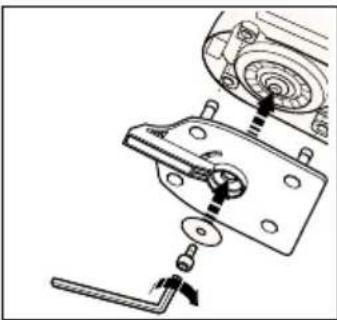

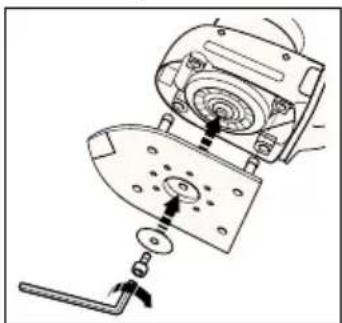

SETTE PÅ DEN SPISSE SKIVEN

Gjør slik:

Trekk ut støpselet.

Sett strykejernsplaten på spindelen. Pass på at bena kommer inn i slissene. Skiven blir slitt etter en stund. Nye skiver er tilgjengelig som tilleggsutstyr. Sett tetningsskiven på plass på skiven, og stram

skruen ved hjelp av den medfølgende sekskantnøkkelen.

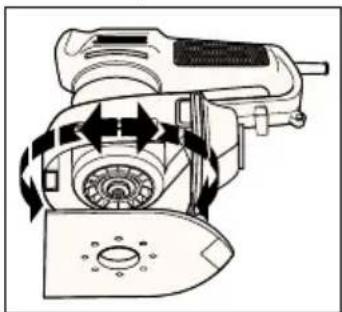

SNU DEN SPISSE SKIVEN (KA210/KA210E/KA220/KA220E/KA230E)

Gjør slik:

Trekk ut støpselet.

Drei skruen mot klokken ved hjelp av sekskantnøkkelen i håndtaket. Fjern skruen, tetningsskiven og mutteren fra spindelen. Hold skiven på plass med spissen bakover. Sett på

tetningsringen og skruen. Stram skruen ved hjelp av den medleverte sekskantnøkkelen.

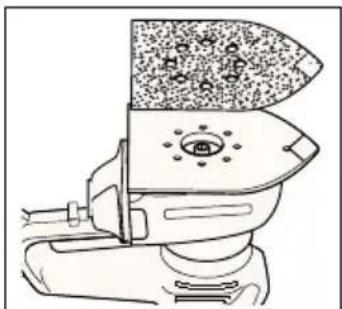

SETTE PÅ SANDPAPIR (STRYKEJERNSPLATEN)

Gjør slik:

Trekk ut støpselet.

Løsne de to diamant- formede spissene fra hovedarket. Plasser sandpapiret på den spisse skiven. Pass på at hullene i papiret og skiven justeres i forhold til hverandre. Du må aldri bruke

slipemaskinen uten sandpapir.

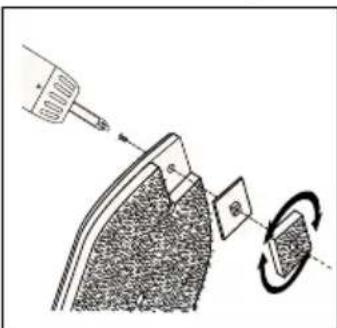

SPISSER (SPISS SKIVE)

Hvert ark med sandpapir har en avtakbar spiss, og to ekstra tupper. Du oppnår maksimal utnyttelse av hvert ark hvis du løsner og spissen tuppen når

frontdelen er slitt.

Når hele tuppen er slitt, bytter du den ut med en av de ekstra spissene. Spissen på bakgrunnsskiven er avtakbar.

Når frontdelen er slitt, snur du spissen.

Ekstra spisser er tilgjengelige som tilleggsutstyr.

Nårspissen på den harde

Ekstra holdere er tilgjengelige som tilleggsutstyr.

Kople kontakten fra strømforsyningen.

Plasser profilbasen på spindelen, med den lange delen

Pass på at beina sitter i rammene.

Still underlagsskiven i posisjon på basen og fest skruen ved hjelp av sekskantnøkkelen som følger med.

Trykk basen ordentlig på plass ved å trekke til skruen.

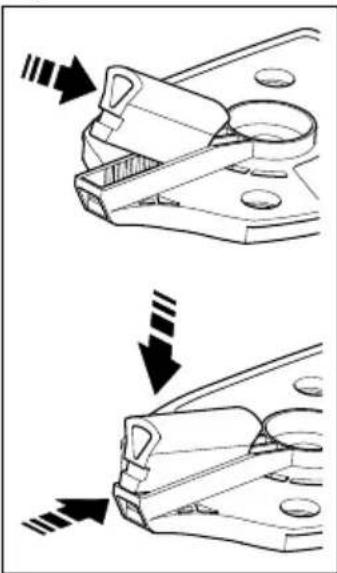

MONTERE SLIPEPROFILEN (KA230E)

Gjør slik:

Kople kontakten fra strømforsyningen.

Det følger med seks slipeprofiler, hver med ulik størrelse og fasong. Velg den slipeprofilen som passer best til arbeidsoppgaven og dytt inn i sporet foran på basen.

Sett fast profilene ved å skyve inn den valgte profilens ene ende i fordypningen i bakkanten på holderens spor. Skyv så ned den fremre kanten

NORGE

slik at den sitter fast i sporet. Profilen sitter nå skikkelig på plass. Profilen kan tas av ved at den lille svarte firkanten lengst frem på slipeplaten trykkes inn samtidig som profilen dras ut av sporet.

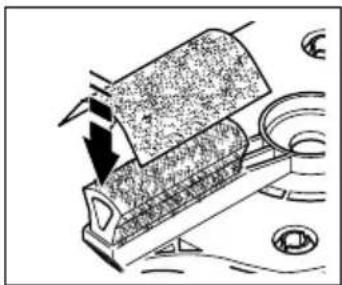

MONTERE SANDPAPIR (PROFILBASE) (KA230E)

Gjør slik:

Kople kontakten fra strømforsyningen.

Med profilen festet i basen fester du papiret ved å påføre lett trykk samtidig som du passer på at papiret følger fasongen. Bruk aldri slipemaskinen uten sandpapir.

Drei håndtaket mot klokken og skru det helt av. Fjern forbindelsesleddet. Løsne metallklypen.

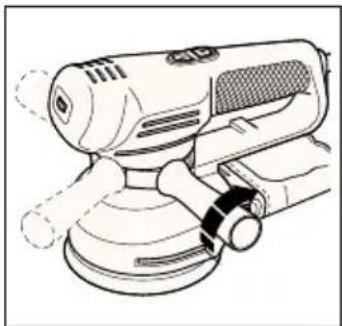

JUSTERE ST∅TTEHÅNDTAKET

Gjør slik:

Løsne håndtaket noe. Flytt spennmekanismen rundt slipemaskinen til håndtaket står i ønsket stilling. Stram håndtaket.

SPONAVSUG

Det meste av sponet fra arbeidsflaten blir samlet opp i sponposen. Viften i slipemaskinen suger sponet opp fra overflaten gjennom hullene i bunnen. Sponet går så gjennom viftefilteret til sponposen. Du kan også bruke slipemaskinen sammen med en industristøvsuger. En spesiell adapter er tilgjengelig fra Black & Decker som tilleggsutstyr.

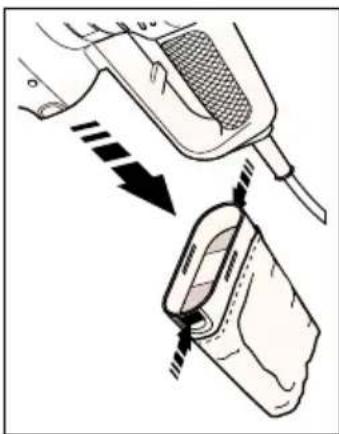

T∅MME SPONPOSEN

Gjør slik:

Trekk ut støpselet.

Hold slipemaskinen vertikalt med sponposen ned.

Klem sidene av støvposen sammen ved å klemme ved

- Bruk finkornet papir til finsliping. Som en tommelfingerregel bør du begynne med grovkornet papir og bytte gradvis til mer og mer finkornet papir.

- Når du bruker slipemaskinen til sandprofiler må du se til at du holder profilen vinkelrett over arbeidsstykket.

- Slipeprofiler med mindre radier fungerer bedre med mindre grovkornet sandpapir.

NORGE

Veid lydtrykk er 77.1dB (A)

Veid lydeffekt er 90.1dB (A)

Hånd/Arm veid vibrasjon er <2.5m/s²
