MANUAL DE USUARIO KA220E BLACK & DECKER

Por la compra de su producto Black & Decker. Para conseguir los mejores resultados, lea con atención estas instrucciones de seguridad y uso. Si tiene alguna pregunta o duda después de leer el manual de instrucciones, por favor no dude en llamar a nuestro Centro de Servicio e Información, cuyo teléfono podrá encontrar en la parte de atrás de este manual, o a uno de nuestros agentes de reparación autorizados. Una lista de estos Agentes y otra información está disponible en Internet en la dirección www.2helpu.com.

FÉLICITATIONS!

INSTRUCCIONES DE SEGURIDAD

¡Precaución! Cuando use herramientas eléctricas, deberá tomar siempre unas precauciones básicas para evitar el riesgo de incendio, descargas eléctricas o daños personales. Entre otras, las que le indicamos a continuación. Antes de usar esta máquina, lea con atención todas estas instrucciones y guárdelas para cualquier consulta.

Para mayor seguridad:

• Mantenga despejada la zona de trabajo. Las zonas y los bancos de trabajo desordenados son más propensos a que se produzcan daños personales.
• Tenga en cuenta su ambiente de trabajo. No exponga las herramientas eléctricas a la lluvia. No las use en sitios mojados o húmedos. Mantenga la zona de trabajo bien iluminada. No use las herramientas eléctricas cerca de líquidos o gases inflamables.
• Protéjase contra descargas eléctricas. Evite el contacto corporal con elementos de masa (tuberías, radiadores, frigoríficos).
• Mantenga a los niños alejados. No deje que otras personas toquen la herramienta o el cable. Manténgalas alejadas de la zona de trabajo.
• Guarde las herramientas cuando no las use. Guárdelas en un lugar seco, alto y cerrado, fuera del alcance de los niños.
• No fuerce la herramienta. Funcionará mejor y de forma más segura a la velocidad para la que está diseñada.
• Use la herramienta adecuada. No fuerce las herramientas o accesorios pequeños utilizándolos en trabajos de herramientas pesadas. No use las herramientas para trabajos para los que no están diseñadas; por ejemplo, no use una sierra circular para cortar troncos o leña.
• Lleve ropa apropiada. No lleve ropa suelta ni bisutería; podría engancharse en las partes móviles. Cuando trabaje en exteriores, le recomendamos usar guantes de goma y calzado que no resbale. No lleve el pelo suelto; recójaselo con algo que lo cubra.
• Use gafas de seguridad. Si además se produce polvo, lleve una máscara o mascarilla.
• No tire del cable. No lleve la herramienta por el cable ni tire de él para desenchufarla. Mantenga el cable alejado del calor, la grasa y los bordes cortantes.
• Sujete la pieza de trabajo. Use abrazaderas o un tornillo de banco para sujetar la pieza. Es más seguro que usar las manos y así tendrá las dos manos libres para manejar la herramienta.

- No adopte posturas forzadas al usar la herramienta. Manténgase en todo momento en equilibrio sobre sus pies.

- Cuide las herramientas para mantenerlas en buen estado. Manténgalas limpias y afiladas, para que funcionen mejor. Siga las instrucciones de lubricación y cambio de accesorios. Inspeccione periódicamente los cables y alargaderas y si presentan algún defecto, llévelos a reparar a un centro de servicio autorizado. Mantenga las empuñaduras limpias, secas y sin aceite y grasa.

- Desenchufe las herramientas cuando no las use, antes de inspeccionarlas y cuando vaya a cambiar accesorios como las cuchillas, brocas o fresas.

- Quite las llaves de ajuste. Acostúmbrese a comprobar siempre si ha quitado las llaves de ajuste, antes de poner en marcha la herramienta.

- Evite la puesta en marcha accidental. No lleve una herramienta enchufada con el dedo en el interruptor. Antes de enchufar la herramienta a la corriente, compruebe si está desconectada.

- Uso de alargaderas. Cuando use la herramienta en exteriores, use sólo alargaderas especificadas para exteriores.

- Manténgase alerta. Mire lo que está haciendo. Use el sentido común. No use una herramienta eléctrica cuando esté cansado.

- Conecte el equipo de extracción de serrín. Si su máquina tiene conector para aspirador o bolsa de recogida del serrín, procure conectarlos y usarlos, sobre todo si trabaja en espacios reducidos.

- Compruebe el estado de la herramienta. Cuando un protector u otra pieza esté dañado, antes de seguir usando la herramienta revíselo con gran atención y compruebe si funciona correctamente según el uso al que está destinado. Compruebe la alineación de las piezas móviles, si hay piezas atascadas, rotas, montadas y con cualquier otro defecto o signo de que no van a funcionar bien. Si no se indica otra cosa en el presente manual, siempre que un protector o cualquier otra pieza esté dañado se debe sustituir inmediatamente o reparar en un centro de servicio autorizado. Lleve los interruptores defectuosos a un centro de servicio autorizado para su cambio o reparación. No use nunca la herramienta si el interruptor no funciona perfectamente.

- ¡Precaución! El uso de accesorios o piezas no recomendadas expresamente en este manual de instrucciones puede representar riesgos de daños personales.

ESPAÑOL

- La reparación de la herramienta debe hacerla una persona cualificada. Esta herramienta eléctrica cumple todas las normas de seguridad aplicables. Sólo las personas cualificadas deberán llevar a cabo las reparaciones, usando piezas de recambio originales. Si esto no se cumple, podría resultar muy peligroso para el usuario.

PRECAUCIONES ADICIONALES A TOMAR CUANDO SE LIJAN SUPERFICIES PINTADAS Y PANELES DE FIBRA DE MADERA DE DENSIDAD MEDIA (MDF)

No se recomienda el lijado de pinturas con componentes en plomo debido a la dificultad para controlar el polvo tóxico. El peligro de intoxicamiento con plomo se pronuncia en los niños y mujeres embarazadas.

En edificios contruidos antes de 1960 pueden haber sido pintados en el pasado con pintura conteniente de plomo, y cubierta por capas de pintura. Es importante para determinar si la pintura que se esta lijando contiene o no plomo antes de empezar a trabajar. Esto se puede comprobar con un kit de prueba de plomo o por un decorador profesional.

Si tiene alguna duda, recomendamos las siguientes precauciones cuando lije cualquier superficie pintada o paneles de fibra de madera de densidad media (MDF).

SEGURIDAD PERSONAL

Ningún niño o mujer embarazada deberá penetrar en la zona de trabajo donde se esté lijando pintura hasta que toda la limpieza se ha llevado a cabo.

Todas las personas que entren en la zona de trabajo deberán llevar mascarilla o respirador. El filtro deberá ser cambiado diariamente o cuando el que lo lleve tenga dificultades al respirar.

Nota: Solo se deberán utilizar mascarillas diseñadas para trabajar con polvo de pintura con plomo y humos. Las mascarillas ordinarias para trabajar con pintura no ofrecen esta protección.

No se debe comer, beber ni fumar en la zona de trabajo para prevenir la ingestión de partículas de pintura. Los trabajadores deberán lavarse y limpiarse antes de comer, beber o fumar. No se deberá dejar comida ni bebida en la zona de trabajo donde el polvo pueda alcanzala.

SEGURIDAD DEL MEDIO AMBIENTE

La pintura deberá ser quitada de tal manera que minimice la acumulación de polvo generado. Las zonas donde se esté quitando pintura deberán ser cubridas con plásticos. El lijado se deberá hacer de tal manera que se reduzca la expansión del polvo fuera de la zona de trabajo.

LIMPIEZA Y COLOCACIAN

Todas las superficies donde se ha estado lijando deberán ser aspiradas y completamente limpiadas diariamente durante el tiempo que dure el trabajo de lijado. Los filtros de los aspiradores deberán ser cambiadas frecuentemente.

Las prendas de ropa, juguetes, muebles lavables y los utensilios deberán ser lavados completamente antes de usarlos de nuevo.

¡Guarde estas instrucciones!

DOBLE AISLAMIENTO

Su herramienta lleva doble aislamiento. Esto supone que todas las partes metálicas externas están aisladas eléctricamente, lo cual se consigue colocando una barrera aislante extra entre las partes mecánicas y eléctricas de la máquina, que evita tener que conectar la máquina a masa.

Nota: El doble aislamiento no le exime de tomar las precauciones de seguridad normales cuando use esta herramienta. El sistema de doble aislamiento es para protegerle mejor contra posibles daños derivados de algún fallo en el aislamiento eléctrico.

SEGURIDAD ELÉCTRICA

Compruebe si el voltaje de su instalación coincide con el de la herramienta, que aparece en la placa de características. Este taladro lleva cable y enchufe de dos hilos.

ALARGADERAS

Podrá usar alargaderas Black & Decker de dos hilos y hasta 30m sin que su herramienta pierda potencia.

Nota: No use una alargadera si no es absolutamente necesario. El uso de alargaderas inadecuadas puede producir riesgo de incendio y descargas eléctricas. Si utiliza una alargadera, compruebe si está bien conectada y en perfecto estado.

LAS HERRAMIENTAS DESECHADAS Y EL MEDIO AMBIENTE

Si un día ve que tiene que cambiar su herramienta o que ya no le sirve, piense en la protección del medio ambiente. Los Centros de Servicio Black & Decker aceptarán sus herramientas viejas para tirarlas de modo que no contaminen.

SERVICIO POST-VENTA

Es nuestro objetivo que todos los clientes de Black & Decker puedan estar totalmente satisfechos con su producto Black & Decker y de nuestro servicio post-venta, pero si necesita ayuda o consejo, por favor contacte con el Agente de reparación autorizado más cercano el cual estará encantado de poder ayudarle. Todos los detalles de nuestros Servicios Post-venta y

una lista de estos Agentes pueden ser encontrados en la dirección de Internet www.2helpU.com.

Alternativamente, llame a nuestro Centro de Servicio e Información cuyo teléfono podrá encontrar en la parte de atrás de este manual.

LA GARANTÍA BLACK & DECKER

Si su producto Black & Decker presenta algún defecto de materiales o mano de obra dentro de los 24 meses siguientes a la fecha de compra, le garantizamos que cambiaremos las piezas defectuosas o, a nuestro criterio, le ofreceremos otra unidad gratis, siempre que:

• Se devuelva el producto a Black & Decker o a un Centro de Servicio autorizado, aportando prueba de la fecha de compra.
• El producto no se haya utilizado para fines profesionales o para alquilarlo.
• El producto no haya sido maltratado o usado de forma incorrecta.
• El producto no haya sufrido daños debidos a objetos o sustancias extrañas o un accidente.
• No se haya intentado repararlo por personal distinto al de nuestros Centros de Servicio autorizados.

ACCESORIOS

El rendimiento de cualquier herramienta eléctrica depende de los accesorios utilizados. Los accesorios originales Black & Decker están fabricados con la máxima calidad y diseñados de modo que mejoren el rendimiento de sus herramientas eléctricas. Con accesorios originales Black & Decker obtendrá el máximo rendimiento de sus herramientas eléctricas Black & Decker.

DATOS TÉCNICOS

El nivel de presión sonora de esta herramienta cumple la legislación de la UE. No obstante, si el ruido le resulta incómodo, le recomendamos que tome las medidas adecuadas para protegerse los oídos. El ruido suele molestar cuando la presión sonora supera los 85dB (A).

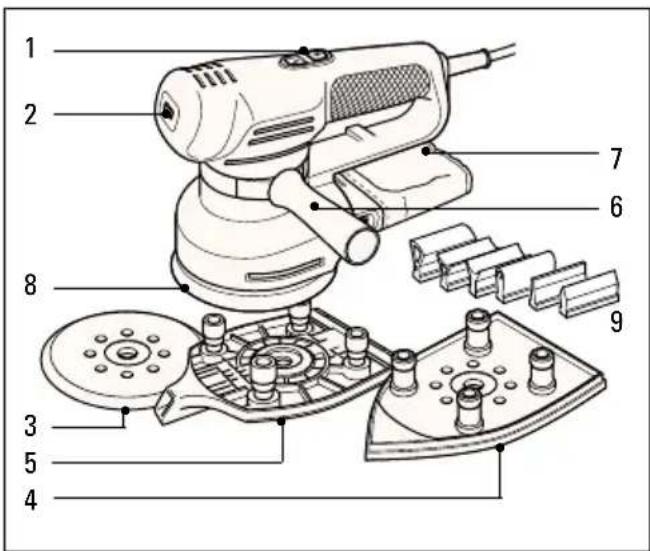

DESCRIPCIÓN

1. Interruptor de conexión/desconexión
2. Control de velocidad variable
3. Base redonda
4. Base de punta
5. Base plantilla
6. Empuñadura lateral
7. Bolsa de serrín
8. Sistema de freno automático
9. Plantillas para lijar

Nota: Este manual cubre diferentes productos de este grupo, los cuales llevan más de un número en el catálogo. Consulte el envase para verificar los detalles de su producto.

Para poner en marcha su multilijadora, presione el interruptor de conexión/desconexión por el lado que tiene la señal "I".

Para apagarla presione el conmutador de conexión/desconexión por el lado que tiene la señal "O". Antes de enchufar la lijadora, verifique que el interruptor de conexión/desconexión esté en posición de apagado.

CONTROL DE VELOCIDAD VARIABLE (KA210/KA220E/KA230E)

El control de velocidad variable permite obtener el mejor rendimiento para cada tipo de material de trabajo. En general, utilice

velocidad baja para pulir y lijar materiales acrílicos/sintéticos, y alta velocidad para madera y metal.

Material Posición de velocidad variable

Madera dura (haya) 4-5

Madera blanda (pino) 4-5

Madera enchapada 3-5

Materiales sintéticos 3-4

Planchas de acrílico 1-3

Metales no férreos 4-5

Acero 4-5

ESPAÑOL

Material Posición de velocidad variable

Quitar pintura y laca 4-5

Pulir 1-3

Decapar 4-5

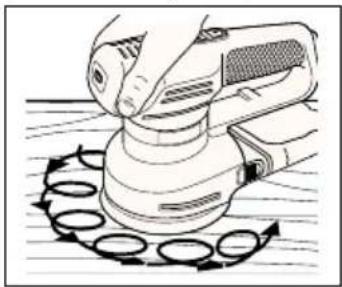

UTILIZACIÓN DE SU MULTILIJADORA COMO LIJADORA ROTORBITAL (KA200/KA200E/KA220/KA220E/KA230E)

Puede utilizar su lijadora multiuso como lijadora rotorbital si tiene instalada la base redonda. Esto permite movimiento circular/orbital, conjuntamente con un movimiento de

rotación: de esta manera se quita mejor el material superficial y se reduce el riesgo de marcas en la madera.

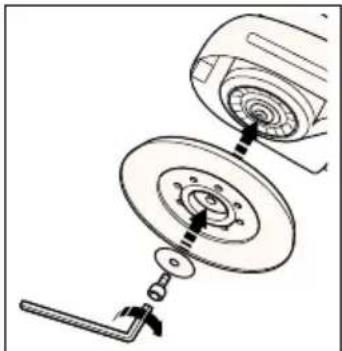

INSTALACIÓN DE LA BASE REDONDA

Proceda de la siguiente manera:

Desconecte el enchufe de la corriente eléctrica.

Coloque la base redonda sobre el eje. Ponga la arandela en el eje e instale el tornillo. Sostenga la base y ajuste el tornillo utilizando la llave Allen que se suministra con la máquina. Después de cierto tiempo, se

desgastará la base. Se puede adquirir piezas de recambio separadamente.

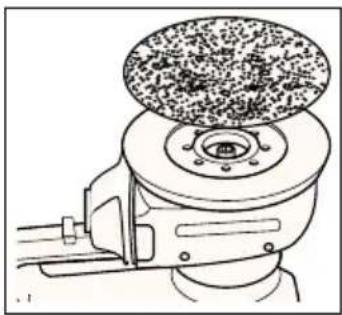

INSTALACIÓN DEL PAPEL DE LIJA (BASE REDONDA)

Proceda de la siguiente manera:

Desconecte el enchufe de la corriente eléctrica.

Sostenga la lijadora con la base hacia arriba. Instale el disco de papel lija presionándolo sobre la base y cuidando de que cubra la base completamente. No es necesario que los a

ujeros del papel coincidan con los de la base. Nunca utilice su lijadora sin disco de papel lija.

UTILIZACIÓN DE SU LIJADORA MULTIUSO EN MODO ORBITAL (KA210/KA210E/KA220/KA220E/KA230E)

Lijar detalles

Utilice su lijadora con la punta de la base hacia

adelante. Esta posición le permite lijar dentro de áreas difíciles o encerradas.

Lijar en modo orbital

Utilice su lijadora con la punta de la base hacia atrás.

Esto le permite lijar áreas grandes que tengan partes y rincones de fácil acceso.

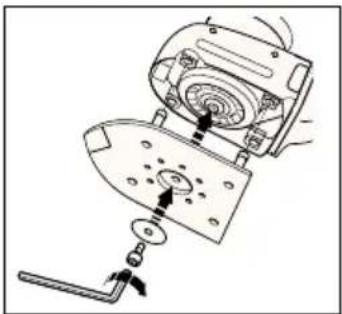

INSTALACIÓN DE LA BASE DE PUNTA

Proceda de la siguiente manera:

Desconecte el enchufe de la corriente eléctrica.

Coloque la base de punta sobre el eje, asegurando de que las patas de la base se encajen en sus alojamientos. Después de cierto tiempo, se desgastará la base. Se pueden adquirir piezas

de recambio separadamente. Ponga la arandela en su posición en la base e instale el tornillo utilizando la llave allen que se suministra con su lijadora.

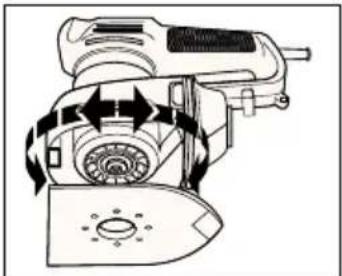

PARA GIRAR LA BASE EN PUNTA (KA210/KA210E/KA220/KA220E/KA230E)

Proceda de la siguiente manera:

Desconecte el enchufe de la corriente eléctrica.

Gire el tornillo en dirección contraria a las agujas del reloj utilizando la llave allen alojada en la carcasa. Saque el tornillo y la arandela. Ponga la base con la punta

hacia atrás, la arndela y el tornillo. Aprete el tornillo utilizando la llave allen incorporada. Presione la base firmemente cuando apriete el tornillo.

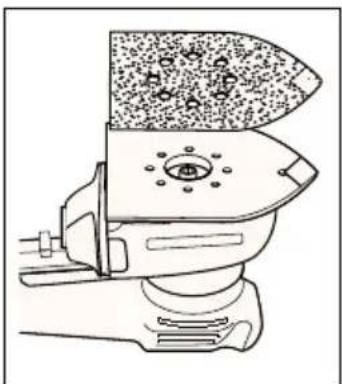

INSTALACIÓN DEL PAPEL DE LIJA (BASE DE PUNTA)

Proceda de la siguiente manera:

Desconecte el enchufe de la corriente eléctrica.

Saque de la hoja principal las dos puntas con forma de diamante. Coloque el papel de lija sobre la base de punta, cuidando de que los agujeros del papel coincidan con los de la base. Nunca utilice su lijadora sin disco de papel lija.

ESPAÑOL

COMPONENTES DE LA PUNTA (BASE DE PUNTA) (KA210/KA210E/KA220/KA220E/KA230E)

Proceda de la siguiente manera:

Todas las hojas de papel lija tienen una punta que se puede sacar, junto con dos puntas de repuesto.

Para usar cada hoja al máximo, saque la punta y vuélvala cuando la parte delantera se gaste.

Una vez que se haya gastado la punta entera, cámbiela por una de las hojas de repuesto que se suministran con la máquina. Se puede sacar la punta de la

almohadilla posterior. Si está desgastada la parte delantera, déle la vuelta a la punta. Cuando esté totalmente gastada, cambie la punta. Se pueden adquirir puntas de repuesto separadamente. Si se encuentra desgastada la punta del portapuntas de plástico duro, saque el tornillo y vuelva el portapuntas. Se puede adquirir portapuntas separadamente como piezas de recambio.

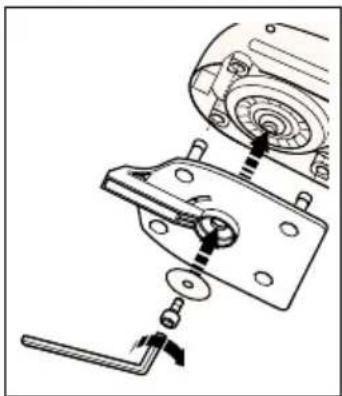

MODO DE INSTALAR LA BASE DE LAS PLANTILLAS (KA230E)

Proceda de la siguiente manera:

Desenchufe la clavija de la fuente de energía eléctrica.

Ponga la base de las plantillas sobre el eje, con la parte más larga mirando hacia la parte delantera de la lijadora. Compruebe que las patas entren en su alojamiento. Ponga la arandela en su posición sobre la base y ajuste el tornillo utili-

zando la llave Allen que se suministra con el equipo. Al ajustar el tornillo, presione la base firmemente.

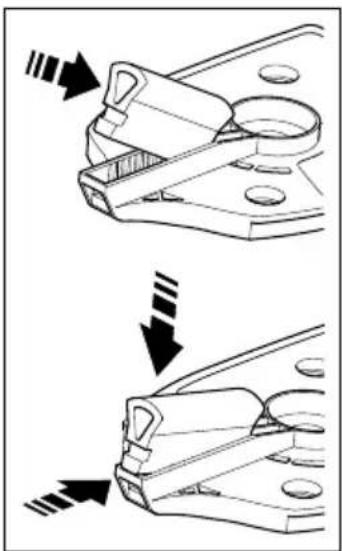

MODO DE INSTALAR LA PLANTILLA PARA LIJAR (KA230E)

Proceda de la siguiente manera:

Desenchufe la clavija de la fuente de energía eléctrica. Se suministran seis plantillas con el equipo, cada una de ellas de forma y tamaño diferentes. Seleccione aquella plantilla para lijar que sea más apropiada para el trabajo que se quiere realizar, y presiónela para que se introduzca en la ranura de la parte delantera de la base.

Para hacer esto, primero ponga uno de los perfiles en la ranura de la parte posterior de la base para perfiles, entonces presione el otro extremo para encajarlo por delante. El perfil estará ahora correctamente colocado. El perfil se puede quitar presionando el pequeño recuadro negro que es visible en la parte delantera de la

base, esta operación también se puede realizar estirando el perfil hacia atrás para sacarla de la ranura.

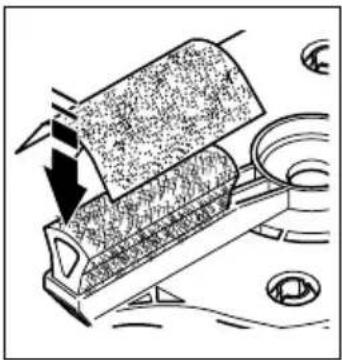

MODO DE INSTALAR EL PAPEL DE LIJA (BASE DE LA PLANTILLA) (KA230E)

Proceda de la siguiente manera:

Desenchufe la clavija de la fuente de energía eléctrica.

Habiéndose instalado la plantilla en la base, instale el papel presionándolo ligeramente, asegurando de que el papel se ajuste a la forma requerida. Nunca debe usar la lijadora sin papel de lija.

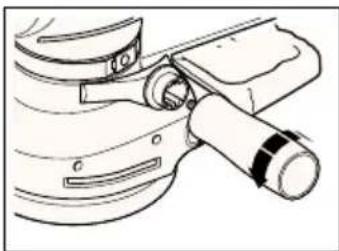

SACAR LA EMPUÑADURA LATERAL

Proceda de la siguiente manera:

Haga girar la empuñadura hacia la izquierda hasta destornillarla por completo. Saque la abrazadera de conexión. Abra el clip metálico.

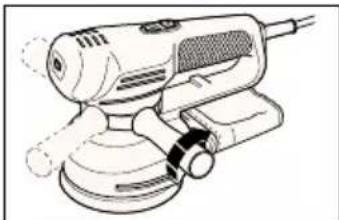

AJUSTAR LA EMPUÑADURA LATERAL

Proceda de la siguiente manera:

Afloje un poco la empuñadura. Desplace la grapa metálica alrededor de la lijadora hasta que la empuñadura esté en la

ESPAÑOL

posición requerida. Ajuste la empuñadura.

SISTEMA DE EXTRACCIÓN DEL SERRÍN

La mayor parte del serrín de la superficie de trabajo se recoge en la bolsa. El extractor de su lijadora saca el serrín de la superficie por los agujeros de la base. Luego el serrín pasa por el protector del extractor a la bolsa. También

puede usar su lijadora con aspiradora. Black & Decker ofrece separadamente un adaptador especial.

VACIAR LA BOLSA DE SERRÍN

Desconecte el enchufe de la corriente eléctrica. Sostenga la lijadora en forma vertical, con la bolsa de serrín vuelta hacia abajo. Presione para juntar los costados de la bolsa al lado de los puntos de asidero para los dedos, y tire suavemente de la bolsa. Vacíe la bolsa y vuelva a colocarla en la lijadora. Se oye un golpecito seco cuando la bolsa está correctamente instalada. Es posible sacar el protector, sin embargo no es necesario sacarlo cuando se vacíe la bolsa de serrín. No lave la bolsa de serrín. Vacíe la bolsa de serrín cada 10 minutos.

SISTEMA DE FRENO AUTOMÁTICO (ABS)

Su lijadora multiuso tiene un sistema de freno automático (ABS). Esta función permite máximo control manteniendo la velocidad del disco por debajo de la del motor cuando la lijadora no esté en la superficie de trabajo. Al apoyar la lijadora sobre la superficie de trabajo, se desconecta el freno y el disco gira más rápido. Cuando se apaga la lijadora, el disco se detiene muy rápidamente.

CONSEJOS ÚTILES

• No ejerza presión excesiva cuando utiliza su lijadora, sobre todo en modo rotorbital.
• Cambie el papel lija cuando se gaste.
• Para un acabado fino, utilice papel lija de grano fino. Como regla general, comience con papel de grano más grueso y pase gradualmente a los más finos para el acabado final.
• Al usar la lijadora para lijar contornos, tenga

cuidado de mantener la plantilla en ángulo recto con la pieza de trabajo.

• Asegúrese de que el plato apoya completamente en la superficie de mientras esta lijando.
• Las plantillas de radio más pequeño funcionan mejor con papel de lija de grano más fino.

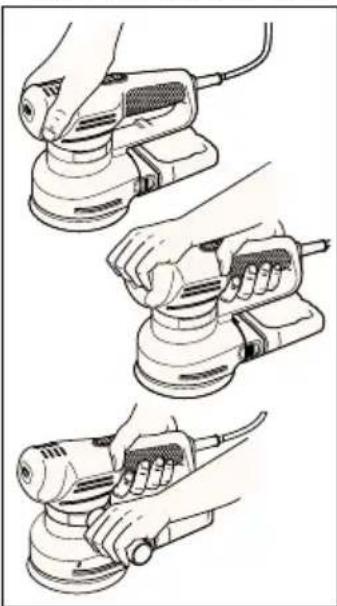

Para mayor comodidad puede sostener su lijadora en diferentes posiciones. Cuide de no tapar las ranuras de entrada de aire.

DECLARACIÓN DE CONFORMIDAD DE LA UE

Declaramos que estas unidades: KA200, KA210, KA210E, KA220, KA220E, KA230E

cumplen las directivas 89/392/CEE, 89/336/CEE, EN55014, 73/23/CEE, EN55104, EN50144

Presión sonora ponderada 77.1dB(A)

Potencia sonora ponderada 90.1dB(A)

Las vibraciones ponderadas al brazo/la mano son de <2.5m/s²

Brian Cooke - Director de Ingeniería Black & Decker Ltd, Spennymoor, County Durham, DL16 6JG, RU

La política de Black & Decker es la mejora continua de nuestros productos, y por ello nos reservamos el derecho a cambiar las especificaciones de nuestros productos sin aviso previo.
