BRUKSANVISNING K3 Power Control Home Kärcher

Miljøbeskyttelse.... 39

Korrekt anvendelse 39

Tilbehør og reservedele.... 39

Leveringsomfang.... 39

Pleje og vedligeholdelse.... 42

EU-overensstemmelseserklæring 43

Tilbehør og reservedele

1. Løft og bær maskinen i bæregrebet.

Træk maskinen

Tøm apparat og tilbehør helt.

Pleje og vedligeholdelse

⚠️FARE

Vandtilførslen er for lav

EU-overensstemmelseserklæring

Forskriftsmessig bruk 44

Tilbehør og reservedeler 44

Leveringsomfang 44

Beskrivelse av apparatet.... 44

Sikkerhetsinnretninger 44

Stell og vedlikehold 46

Utbedring av feil 46

Garanti 47

Tekniske data 47

EU-samsvarserklæring.... 47

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

KÄRCHER Home & Garden-app

KÄRCHER Home & Garden-appen inneholder:

• Informasjon om montering og igangkjøring
• Informasjon om bruksområder
• Tips og triks
• FAQ med detaljert feilsøkingshjelp
  ● Tilkobling til KÄRCHER Servicesenter

Appen kan lastes ned her:

GET IT ON
Google Play

• Google Play™ og Android™ er merker eller registrerte varemerker for Google Inc.
• Apple ^ og App Store ^ er merker eller registrerte va-remerker for Apple Inc.

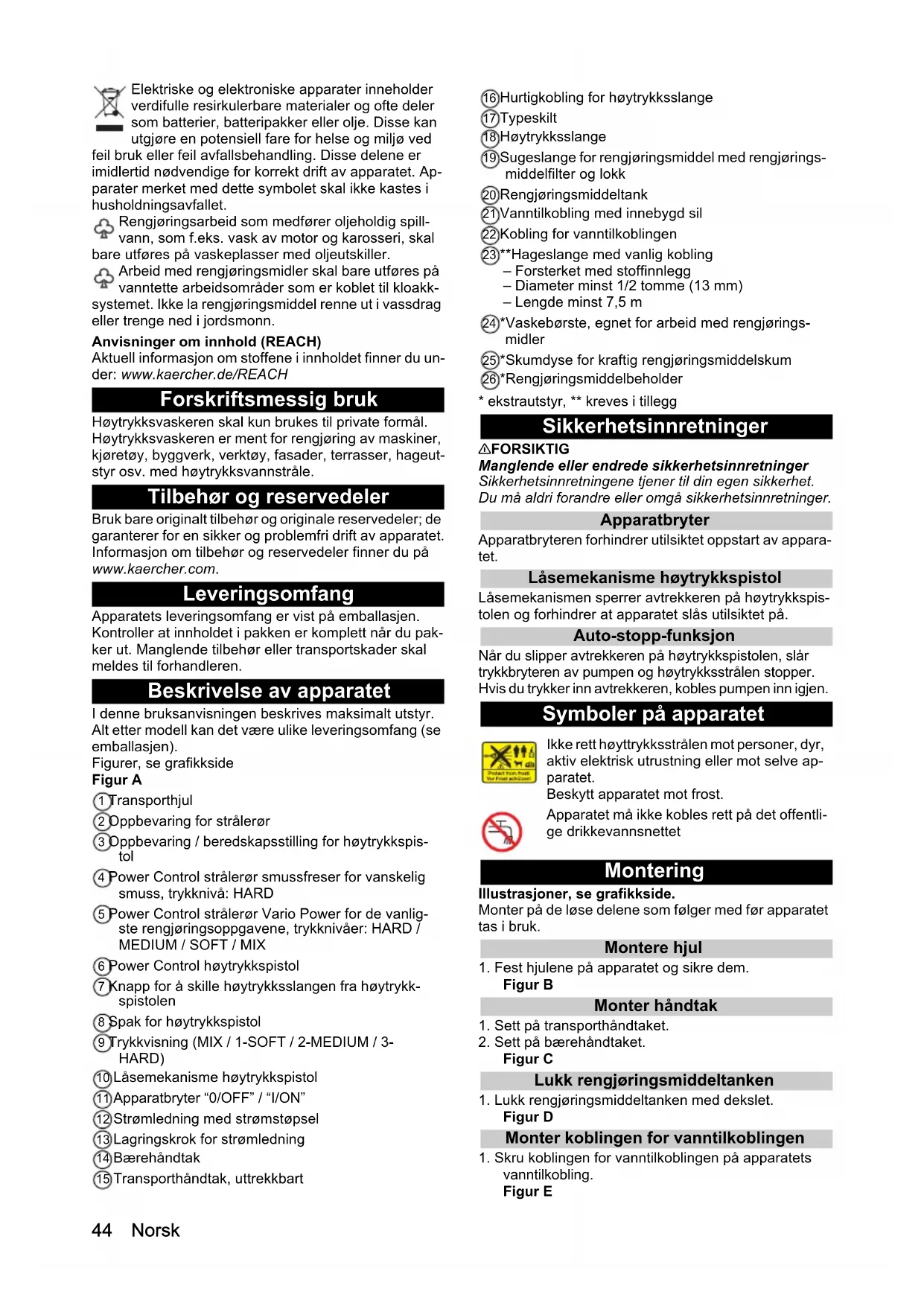

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Rengjøringsarbeid som medfører oljeholdig spillvann, som f.eks. vask av motor og karosseri, skal bare utføres på vaskeplasser med oljeutskiller.
Arbeid med rengjøringsmidler skal bare utføres på vanntette arbeidsområder som er koblet til kloakk-systemet. Ikke la rengjøringsmiddel renne ut i vassdrag eller trenge ned i jordsmonn.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.de/REACH

Forskriftsmessig bruk

Høytrykksvaskeren skal kun brukes til private formål. Høytrykksvaskeren er ment for rengjøring av maskiner, kjøretøy, byggverk, verktøy, fasader, terrasser, hageutstyr osv. med høytrykksvannstråle.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen).

Figurer, se grafikkside

Figur A

①Transporthjul
② Oppbevaring for strålerør
③ Oppbevaring / beredskapsstilling for høytrykkspistol
④ Power Control strålerør smussfreser for vanskelig smuss, trykknivå: HARD
⑤ Power Control strålerør Vario Power for de vanligste rengjøringsoppgavene, trykknivåer: HARD / MEDIUM / SOFT / MIX
⑥ Power Control høytrykkspistol
⑦ Knapp for å skille høytrykksslangen fra høytrykkspistolen
⑧ Spak for høytrykkspistol
⑨ Trykkvisning (MIX / 1-SOFT / 2-MEDIUM / 3-HARD)
⑩ Låsemekanisme høytrykkspistol
⑪ Apparatbryter "0/OFF" / "I/ON"
⑫ Strømledning med strømstøpsel
⑬ Lagringskrok for strømledning
14 Bærehåndtak
⑮ Transporthändtak, uttrekkbart

⑯Hurtigkobling for høytrykksslange
⑰Typeskilt
18 Høytrykksslange
19 Sugeslange for rengjøringsmiddel med rengjøringsmiddelfilter og lokk
20 Rengjøringsmiddeltank
21 Vanntilkobling med innebygd sil
22 Kobling for vanntilkoblingen
23**Hageslange med vanlig kobling
- Forsterket med stoffinnlegg
– Diameter minst 1/2 tomme (13 mm)
– Lengde minst 7,5 m
24*Vaskebørste, egnet for arbeid med rengjøringsmidler
25*Skumdyse for kraftig rengjøringsmiddelskum
26*Rengjøringsmiddelbeholder
* ekstrautstyr, ** kreves i tillegg

Sikkerhetsinnretninger

⚠FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet.

Du må aldri forandre eller omgå sikkerhetsinnretninger.

Apparatbryter

Apparatbryteren forhindrer utilsiktet oppstart av apparatet.

Låsemekanisme høytrykkspistol

Låsemekanismen sperrer avtrekkeren på høytrykkspistolen og forhindrer at apparatet slås utilsiktet på.

Auto-stopp-funksjon

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av pumpen og høytrykksstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen.

Ikke rett høyttrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve apparatet.

Beskytt apparatet mot frost.

Illustrasjoner, se grafikkside.

Monter på de løse delene som følger med før apparatet tas i bruk.

Montere hjul

1. Fest hjulene på apparatet og sikre dem.

Figur B

Monter håndtak

1. Sett på transporthåndtaket.
2. Sett på bærehåndtaket.

Figur C

Lukk rengjøringsmiddeltanken

1. Lukk rengjøringsmiddeltanken med dekslet.

Figur D

Monter koblingen for vanntilkoblingen

1. Skru koblingen for vanntilkoblingen på apparatets vanntilkobling.

Figur E

Igangsetting

1. Sett apparatet på et jevnt underlag.
2. Sett inn høytrykksslangen i hurtigkoblingen til du hører at den smekker i lås.
3. Sett inn høytrykksslangen i høytrykkspistolen til du hører at den smekker i lås.

Figur F

Merknad

Pass på at nippelen står i riktig stilling.

Figur G

1. Sjekk at forbindelsen er sikker ved å dra i høytrykksslangen.

2. Sett støpselet inn i en stikkontakt.

Vannforsyning

Tilkoblingsverdier, se typeskiltet eller kapitlet Tekniske data.

Overhold vannverkets forskrifter.

OBS

Smuss i vannet kan skade pumpen og tilbehøret. KÄRCHER anbefaler bruk av vannfilter fra KÄRCHER som beskyttelse (spesialtilbehør, bestillingsnummer 4.730-059).

Tilkobling til vannledningen

OBS

Slangekobling med Aquastop på vanntilkoblingen for apparatet

Skade på pumpen Bruk aldri en slangekobling med Aquastop på vanntilkoblingen for apparatet.

Du kan bruke en Aquastop-kobling på vannkranen.

1. Sett hageslangen på koblingen for vanntilkoblingen.

2. Koble hageslangen til vannledningen.

3. Åpne vannkranen helt.

Figur H

Bruk

OBS

Tørrkjøring av pumpen

Skader på apparatet Dersom apparatet ikke bygger opp trykk i løpet av 2 minutter, slår du det av og går fram som beskrevet i kapitlet Utbedring av feil.

Power Control-system

Trykkindikatoren på høytrykkspistolen viser trykknivået som er stilt inn for øyeblikket under drift med Power Control-strålerør.

Merknad

Materialenes følsomhet kan variere kraftig avhengig av alder og tilstand. Anbefalingene er derfor ikke bindende.

Merknad

Ved drift med flaterengjører og annet tilbehør er trykkin-dikatoren ikke relevant.

Indikator Trykknivå Anbefales for f.eks.
	HARD Steinterrasser laget av bro-stein eller betong med frilagt tilslag, asfalt, metalloverflater, hageutstyr (trillebårer, spader osv.)
	MEDIUM Personbil/motorsykkel, teglsteinsflater, pussede vegger, kunststoffmøbler

Indikator Trykknivå Anbefales for f.eks.
	SOFT Treflater, sykkel, sandsteins-flater, rottingmøbler
	MIX Drift med rengjøringsmiddel

Drift med høytrykk

OBS

Overflatene kan ta skade av for kort stråleavstand eller dersom det velges et uegnet strålerør.

Hold en stråleavstand på minst 30 cm ved rengjøring av lakkerte overflater.

Ikke rengjør bilhjul, lakk eller ømfintlige overflater, som tre, med smussfreseren.

1. Sett et strålerør i høytrykkspistolen og lås det ved å dreie det 90° rundt.

Figur I

1. Slå på apparatet "(I/ON").

2. Lås opp avtrekkeren på høytrykkspistolen.

3. Trykk inn avtrekkeren på høytrykkspistolen. Apparatet slås på.

4. Drei Power Control-strålerøret Vario Power til ønsket trykknivå vises på trykkindikatoren.

Drift med vaskebørste

OBS

Lakkskader

Skade på overflater forårsaket av skitten vaskebørste Forviss deg om at vaskebørsten er fri for smuss og andre partikler før du tar den i bruk.

Merknad

Når du bruker vaskebørster arbeider apparatet med lavtrykk. Dermed kan det blandes i rengjøringsmiddel.

1. Sett vaskebørsten i høytrykkspistolen og lås den ved å dreie den 90° rundt.

Drift med rengjøringsmiddel

⚠️FARE

Ved ignorering av sikkerhetsdatabladet

Alvorlige helseskader forårsaket av uriktig bruk av rengjøringsmiddel

Ta hensyn til sikkerhetsbladet fra produsenten av rengjøringsmiddelet, særlig informasjonen om personlig verneutstyr.

Merknad

Rengjøringsmiddelet skal bare blandes i ved lavtrykk.

Merknad

KÄRCHER rengjøringsmidler garanterer at arbeidet skjer uten problemer. Innhent råd eller be om å få tilsendt vår katalog eller våre informasjonsblader om rengjøringsmidlene.

1. Fyll rengjøringsmiddeloppløsningen i rengjøringsmiddeltanken. Følg doseringsanvisningene på emballasjen til rengjøringsmiddelet.

Figur J

1. Lukk rengjøringsmiddeltanken med dekslet.

Figur D

1. Sett rengjøringsmiddeltanken på plass i apparatet.

2. Bruk strålerøret Vario Power.

3. Drei strålerøret mot "MIX" til "MIX" vises på høytrykkspistolen.

Rengjøringsmiddeloppløsningen blandes i vannstrålen under driften.

1. Bruk eventuelt skumdysen.

a Koble skumdysen til rengjøringsmiddelflasken.

Figur K

b Sett skumdysen i høytrykkspistolen og lås den ved å dreie den 90° rundt.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

Etter drift med rengjøringsmiddel

1. Spyl apparatet med rent vann i ca. 30 sekunder.

Avbryte driften

1. Slipp avtrekkeren på høytrykkspistolen. Når du slipper avtrekkeren, slår apparatet seg av. Høytrykket i systemet blir bevart.

2. Lås avtrekkeren på høytrykkspistolen. Figur L

3. Sett høytrykkspistolen med strålerør i parkeringsposisjonen.

4. Slå av apparatet ved arbeidspauser som varer lenger enn 5 minutter "0/OFF".

Avslutte driften

⚠FORSIKTIG

Trykk i systemet

Skader forårsaket av vann som strømmer ukontrollert ut under høytrykk

Høytrykksslangen skal kun tas av høytrykkspistolen eller apparatet så lenge det ikke er trykk i systemet.

1. Slipp avtrekkeren på høytrykkspistolen.

2. Steng vannkranen.

3. Trykk inn avtrekkeren på høytrykkspistolen og hold den inne i 30 sekunder. Det gjenværende trykket i systemet reduseres.

4. Slipp avtrekkeren på høytrykkspistolen.

5. Lås avtrekkeren på høytrykkspistolen.

6. Koble apparatet fra vannforsyningen.

7. Slå av apparatet "0/OFF".

8. Trekk støpselet ut av stikkontakten.

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

Bære apparatet

1. Løft og bær apparatet i bærehåndtaket.

Trekke apparatet

1. Trekk ut transporthåndtaket til det hørbart går i lås.
2. Trekk apparatet ved å holde i transporthåndtaket.

Transportere apparatet i kjøretøy

1. Tøm rengjøringsmiddeltanken.
2. Sikre apparatet så det ikke kan skli eller velte.

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

Oppbevare apparatet

1. Sett apparatet på et jevnt underlag.
2. Ta strålerøret av høytrykkspistolen.
3. Trykk på løsneknappen på høytrykkspistolen og ta av høytrykksslangen.

4. Ta høytrykksslangen av apparatet.

5. Oppbevar høytrykksslangen på apparatet.

6. Oppbevar strømledningen og tilbehøret på apparatet.

Apparater som ikke er helt tømt, kan bli ødelagt av frost.

Følgende må være oppfylt:

• Apparatet er koblet fra vannforsyningen.
• Høytrykksslangen er fjernet.
• Slå på maskinen "I/ON".
• Vent i maksimalt 1 minutt, til det ikke kommer mer vann ut av høytrykkstilkoblingen.
• Slå av apparatet.
• Oppbevar apparatet og alt tilbehøret i et frostsikkert rom.

Stell og vedlikehold

⚠️FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler

Slå av apparatet.

Trekk ut strømstøpselet.

Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid.

Rengjøre silen i vanntilkoblingen

OBS

Rengjør silen i vanntilkoblingen om nødvendig.

1. Ta koblingen av vanntilkoblingen.
2. Ta ut silen med en flattang.
3. Rengjør silen under rennende vann.
4. Sett silen inn i vanntilkoblingen.

Figur M

Rengjøre rengjøringsmiddelfilter

Rengjør rengjøringsmiddelfilteret før langtidslagring.

1. Trekk filteret av sugeslangen for rengjøringsmiddel.

2. Rengjør filteret under rennende vann.

Figur N

Utbedring av feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

⚠️FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler

Slå av apparatet.

Trekk ut strømstøpselet.

Maskinen går ikke

1. Trykk inn avtrekkeren på høytrykkspistolen. Apparatet slås på.
2. Kontroller at spenningen som er oppgitt på typeskil- tet stemmer overens med strømkildens spenning.
3. Kontroller om strømledningen er skadet.

Apparatet bygger ikke opp trykk

Vanntilførselen er for liten

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

1. Ta ut silen i vanntilkoblingen med en flattang.

2. Rengjør silen under rennende vann.

a Slå på apparatet i maksimalt 2 minutter uten at strålerøret er satt inn.
b Trykk inn høytrykkspistolen og vent til vannet kommer ut uten bobler.
c Koble til strålerøret.

Store trykksvingninger

1. Rengjør høytrykksdysen:

a Fjern smuss fra dyseboringen med en nål. b Skyll høytrykksdysen forfra med vann.

1. Kontroller vanntilløpsmengden.

Lekk apparat

Rengjøringsmiddel suges ikke opp

1. Bruk strålerøret Vario Power og drei det til "MIX".
2. Rengjør filteret på sugeslangen for rengjøringsmiddel.
3. Kontroller at sugeledningen for rengjøringsmiddel ikke er knekt.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske data

Elektrisk tilkobling
Spenning	V
Fase ~ 1
Frekvens Hz 50-60
Strømforbruk A 6
Beskyttelsesgrad IPX5
Beskyttelsesklasse II	囗
Nettsikring (treg) A 10
Vanntilkobling
Tilførselstrykk (maks.)	MPa	1,2
Tilførselstemperatur (maks.)	°C	40
Tilførselsmengde (min.)	l/min	8
Effektspesifikasjoner apparat
Driftstrykk	MPa	8
Maks. tillatt trykk MPa	12
Transportmengde, vann	l/min	5,5
Transportmengde maks.	l/min	6,3
Transportmengde, rengjørings-middel	l/min	0,3
Rekylkraften til høytrykkspistolen	N	12

Mål og vekt

Gjennomsnittlig driftsvekt	kg	5,4
Lengde	mm	297
Bredde	mm	280
Høyde	mm	677

Registrerte verdier mht. EN 60335-2-79

Hånd-arm-vibrasjonsverdi	m/s2	<2,5
Usikkerhet K	m/s2	0,6
Lydtrykknivå LpA	dB(A)	74
Usikkerhet KpA	dB(A)	2
Lydeffektnivå LWA+ usikkerhet KWA	dB(A)	90

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.676-xxx

Gjeldende EU-direktiver

2000/14/EF

2014/30/EU

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

23**Trädgårdsslang med vanlig koppling

- Materialförstärkt

– Diameter minst 1/2 tum (13 mm)

– Längd minst 7,5 m

Torrkörning av pumpen

Skador på maskinen
