BRUKSANVISNING CNS 3635 Battery Kärcher

Miljøbeskyttelse.... 146

Tilbehør og reservedele 146

Leveringsomfang.... 146

Pleje og vedligeholdelse 151

Hjælp ved fejl 152

Garanti 152

Tekniske data 152

Vibrationsværdi 153

EU-overensstemmelseserklæring 153

Tilbehør og reservedele

Beskyttelseshandsker

- Beskær oppefra og ned.

- Stamme understøttes på 2 sider:

- Stamme understøttes på 1 side:

Pleje og vedligeholdelse

⚠FORSIGTIG

Ukontrolleret start

Snitsår

1. Fjern batteripakken (se kapitlet Fjern batteripakken).

2. Rengør kæden med en børste for at fjerne savspåner og snavs.

Figur AA

1. Fjern batteripakken (se kapitlet Fjern batteripakken).

2. Løsn kædestrammeren, og fjern afdækningen.

Figur AD

EU-overensstemmelseserklæring

Tilbehør og reservedeler 163

Leveringsomfang.... 163

Sikkerhetsinnretninger 163

Beskrivelse av apparatet.... 164

Montering 164

Igangsetting.... 165

Drift.... 165

Transport.... 167

Lagring 167

Stell og vedlikehold 167

Vibrasjonsverdi.... 169

EU-samsvarserklæring.... 169

Generelle merknader

Oppbevar heftene til senere bruk eller for annen eier.

I tillegg til instruksene i denne bruksanvisningen må du ta hensyn til de generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

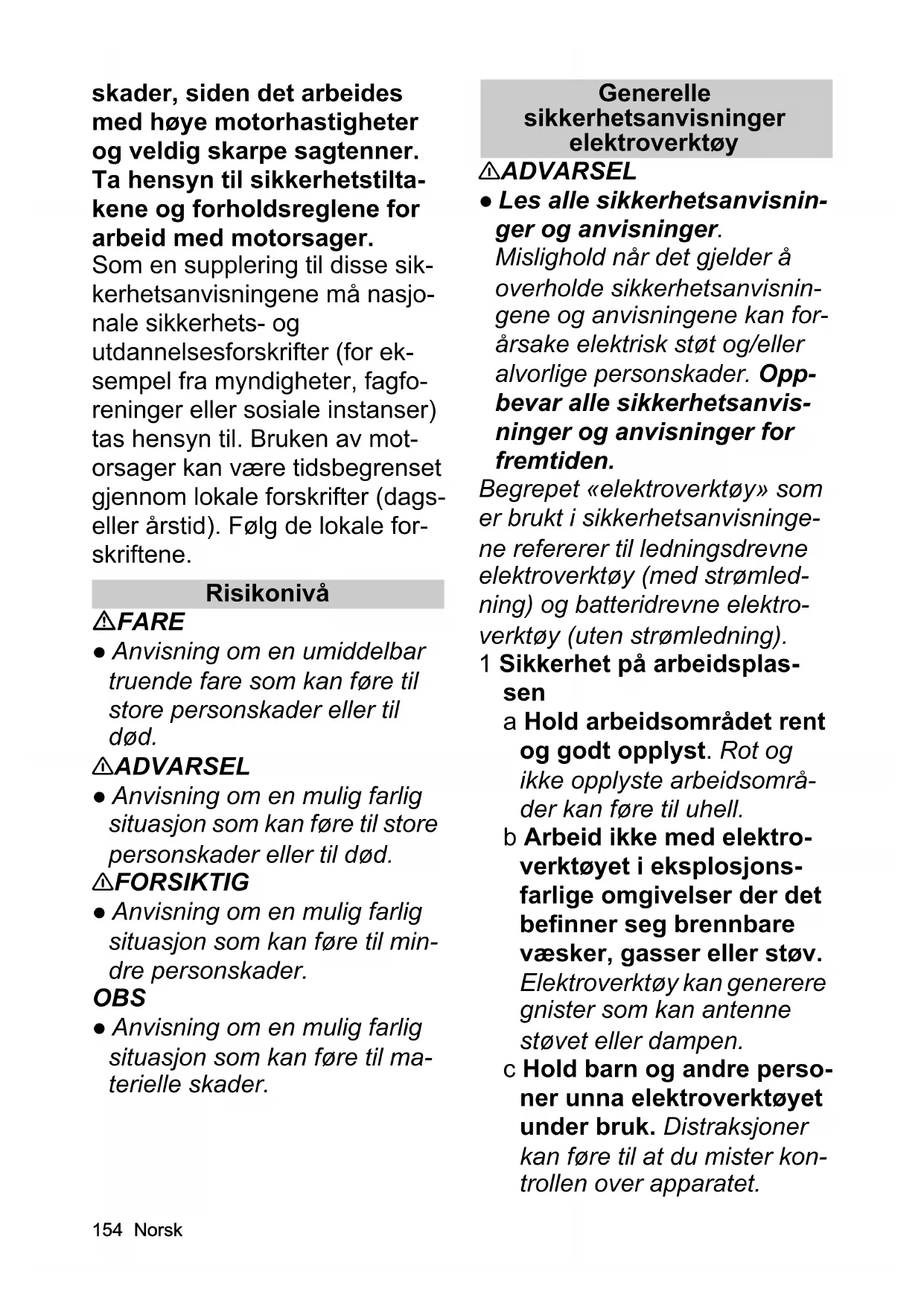

Ved arbeid med motorsager er det svært stor fare for person-

skader, siden det arbeides med høye motorhastigheter og veldig skarpe sagtenner. Ta hensyn til sikkerhetstiltakene og forholdsreglene for arbeid med motorsager.

Som en supplering til disse sikkerhetsanvisningene må nasjonale sikkerhets- og utdannelsesforskrifter (for eksempel fra myndigheter, fagforeninger eller sosiale instanser) tas hensyn til. Bruken av motorsager kan være tidsbegrenset gjennom lokale forskrifter (dagseller årstid). Følg de lokale forskriftene.

Risikonivå

⚠️FARE

- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

- Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

- Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

- Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Generelle sikkerhetsanvisninger elektroverktøy

ADVARSEL

- Les alle sikkerhetsanvisninger og anvisninger.

Mislighold når det gjelder å overholde sikkerhetsanvisningene og anvisningene kan forårsake elektrisk støt og/eller alvorlige personskader. Oppbevar alle sikkerhetsanvisninger og anvisninger for fremtiden.

Begrepet «elektroverktøy» som er brukt i sikkerhetsanvisningene refererer til ledningsdrevne elektroverktøy (med strømledning) og batteridrevne elektroverktøy (uten strømledning).

1 Sikkerhet på arbeidsplassen

a Hold arbeidsområdet rent og godt opplyst. Rot og ikke opplyste arbeidsområder kan føre til uhell.

b Arbeid ikke med elektroverktøyet i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv. Elektroverktøy kan generere gnister som kan antenne støvet eller dampen.

c Hold barn og andre personer unna elektroverktøyet under bruk. Distraksjoner kan føre til at du mister kontrollen over apparatet.

2 Elektrisk sikkerhet

a Tilkoblingsstøpselet til elektroverktøyet må passe i stikkontakten. Støpselet skal ikke endres på noe vis. Ikke bruk adapter sammen med jordede elektroverktøy. Uforandre-de støpsler og egnede stik-kontakter reduserer risikoen for elektrisk støt.

b Unngå kroppskontakt med jordede overflater som rør, varmeenheter, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen er jordet.

c Hold elektroverktøy unna regn eller fuktighet. Hvis det trenger vann inn i elektroverktøy, økes risikoen for elektrisk støt.

d Ikke misbruk ledningen til å bære eller henge opp enheten eller trekke ut støpselet fra stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige apparatdeler. Skadde eller viklede tilkoblingsledninger øker risikoen for elektrisk støt.

e Hvis du arbeider med elektroverktøy utendørs, må du kun bruke skjøteledninger som er egnet for bruk utendørs. Bruk av skjøteledninger egnet for bruk

utendørs reduserer risikoen for elektrisk støt.

f Hvis det ikke kan unngås at elektroverktøyet brukes i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av jordfeilbryter redu- serer risikoen for elektrisk støt.

3 Personers sikkerhet

a Vær oppmerksom, følg med på hva du gjør, og vær fornuftig i arbeidet med et elektroverktøy. Ikke bruk et elektroverktøy dersom du er trøtt eller på- virket av narkotiske mid- ler, alkohol eller medikamenter. Et øye- blikks uoppmerksomhet ved bruken av det elektroverktøy kan føre til alvorlige skader.

b Bruk personlig verneutstyr, og bruk alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre sikkerhetssko, beskyttelseshjelm eller hørselsvern, alt etter type bruk av elektroverktøyet, reduserer risikoen for skader.

c Unngå utilsiktet igangsetting. Sørg for at elektroverktøyet er slått av før du kobler det til strømforsyningen og/eller kobler til batteriet, tar det ut eller bærer det. Hvis du har fin-geren på bryteren når du

bærer elektroverktøyet eller det er koblet til strømforsyningen, kan det føre til ulykker.

d Fjern innstillingsverktøy eller skrujern før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende apparatdel, kan føre til personskader.

e Unngå en unormal kroppsholdning. Sørg for å stå sikkert og hold likevekten til enhver tid. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f Bruk egnede klær. Ikke bruk romslige klær eller smykker. Hold hår, klær og hansker unna deler som beveger seg. Løstsittende klær, hansker, smykker eller langt hår kan trekkes inn av deler som beveger seg.

9 Hvis det kan monteres støvavtrekk og -oppsamlingsinnretninger, må du påse at disse er koblet til og brukes riktig. Bruk av støvavtrekk kan redusere farer fra støv.

4 Bruk og behandling av elek-troverktøy

a Ikke overbelast apparatet. Bruk riktig elektroverktøy for arbeidet. Med egnet elektroverktøy arbeider du

bedre og sikrere i det angitte ytelsesområdet.

b Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås på eller av, er farlig og må repareres.

c Trekk støpselet ut av stik- kontakten og/eller fjern batteriet før du foretar ap- paratinnstillinger, skifter tilbehørsdeler eller legger bort apparatet. Disse for- siktighetstiltakene forhin- drer utilsiktet oppstart av elektroverktøyet.

d Oppbevar elektroverktøy som ikke er i bruk utenfor barns rekkevidde. Ikke la personer bruke apparatet hvis de ikke er kjent med det eller har lest denne bruksanvisningen. Elektroverktøy er farlige hvis de brukes av uerfarne personer.

e Stell nøye med elektroverktøyet. Kontroller at bevegelige deler fungerer uten problemer og ikke sitter i klem, om deler er brukket eller ødelagt, eller så skadet at elektroverktøyets funksjon påvirkes. Få skadde deler reparert før apparatet brukes igjen. Mange ulykker skyldes dårlig vedlikeholdt elektroverktøy.

f Hold kutteverktøy skarpe og rene. Godt pleide kutteverktøy med skarpe kutte- kanter setter seg sjeldnere i klem og er lettere å føre.

g Bruk elektroverktøy, tilbehør, bruksverktøy osv. i henhold til denne bruksanvisningen. Ta hensyn til arbeidsbetingelsene og oppgaven som skal utføres. Bruk av elektroverktøy til andre formål enn det de er tiltenkt, kan føre til farlige situasjoner.

5 Bruk og pleie av batteriet

a Batteriet skal kun lades med ladere som er godkjent av produsenten. La-dere som ikke er egnet for tilsvarende batteri, kan føre til brann.

b Bruk apparatet kun med et egnet batteri. Bruk av andre batterier kan føre til person-skader eller brann.

c Når batteriet ikke er i bruk, må det holdes unna metalliske gjenstander som kontorstifter, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan forårsake kortslutning. Kortslutning kan føre til brann eller eksplosjon.

d Under visse omstendighe- ter kan det lekke væske ut av batteriet. Unngå kon-

a La elektroverktøyet kun bli reparert av kvalifiserte fagfolk og kun med originale reservedeler. Da garanteres det at sikkerheten til apparatet opprettholdes.

Ytterligere generelle sikkerhetsinstruksjoner

Merknad • I noen regioner kan forskrifter bety innskrenkninger på bruken av dette apparatet. Innhent råd fra dine ansvarlige offentlige myndigheter.

⚠️FARE ● Livsfare pga.

kuttskader ved ukontrollerte bevegelser hos apparatet. Hold kroppsdeler borte fra bevegelige deler. ● Fare for personskader på grunn av gjenstander som slynges ut eller faller ned. Enheten skal aldri brukes hvis det finnes personer, spesielt barn, eller dyr innenfor en radius på 15 m.

- Du må ikke foreta noen endringer på apparatet. ⚠️ADVARSEL • Barn og personer som ikke har lest denne anvisningen skal ikke bruke

apparatet. Lokale bestemmelser kan sette begrensninger med hensyn til brukerens alder. • Du trenger hindret sikt over arbeidsområdet for å gjenkjenne mulige farer. Bruk apparatet kun ved god belysning. • Før bruk må du forsikre deg om at enheten, alle kontroller inkludert kjede-bremsen og sikkerhetsinnretningene fungerer som de skal. Se etter løse lukninger, sørg for at alle beskyttelsesinnretninger og håndtak er festet riktig og sik-kert. Ikke bruk apparatet hvis til-standen ikke er feilfri.

- Apparatet skal aldri brukes dersom apparatbryteren på håndtaket ikke lar seg betjene på riktig måte. - Skift ut slitte eller skadde deler før du tar apparatet i bruk. - Risiko for tilbakeslag på grunn av tap av balanse. Unngå en unormal kroppsholdning, sørg for å stå støtt og sikkert og hold likevekten til enhver tid. - Stans apparatet øyeblikkelig og sjekk for skade eller identifiser årsaken til vibrasjonen hvis apparatet har falt ned, har kollidert eller vibrerer unormalt. Få apparatet repa- ret av autorisert kundeservice eller bytt ut apparatet.

⚠ FORSIKTIG • Bruk vernebriller og hørselsvern, faste og robuste hansker samt hjelm når du bruker enheten. Bruk ansiktsbeskyttelse når arbeidet er støve-

te. ● Bruk lange, tykke bukser, solide sko og hansker som sitter godt når du arbeider med apparatet. Ikke arbeid barbeint. Ikke bruk smykker, sandaler eller korte bukser. ● Fare for personskader ved bruk av løstsittende klær, løst hår eller smykker som kan sette seg fast i apparatets bevegelige deler. Hold klær og smykker unna maskinens bevegelige deler. Sett opp langt hår.

- Hørselsvern kan begrense din evne til å høre varselslyder, vær derfor oppmerksom på mulige farer i nærheten av arbeidsområdet. • Bruk kun tilbehør og reservedeler som produsenten har frigitt. Originalt tilbehør og originalreservedeler gir garanti for sikker drift av apparatet uten funksjonsfeil.

Sikkerhetsanvisninger for motorsager

- Hold alle kroppsdeler unna sagkjedet når sagen går. Før sagen startes opp må det sørges for at sagkjedet ikke berøres. Ved arbeid med en motorsag kan et øyeblikks uoppmerksomhet føre til at klær eller kroppsdeler trekkes inn av sagkjedet.

- Hold alltid motorsagen med høyre hånd på bakre håndtak og venstre hånd på fremre håndtak. Hvis motorsagen holdes i omvendt ar-

beidsstilling, øker risikoen for personskader og sagen må ikke brukes.

- Elektroverktøyet må bare holdes i de isolerte gripeflatene, da sagkjedet kan komme borti skjulte ledninger. Sagkjeder som kommer borti en spenningsførende ledning, gjør metalldeler på elektroverktøyet spenningsførende og kan utsette operatøren for elektrisk støt.

- Bruk vernebriller og hørselsvern. Det anbefales å bruke annet beskyttelsesutstyr for hode, hender, bein og føtter. Egnet verneutstyr reduserer faren for person-skader fra sponmateriale som flyr rundt og tilfeldig berøring av sagkjedet.

- Ikke bruk motorsagen på et tre. Ved drift på et tre er det fare for personskader.

- Pass alltid på at du står stødig og bruk kun motorsagen när du står på et fast, sikkert og jevnt underlag. Glatt underlag og ustabile flater som stiger kan føre til at du mister balansen eller kontrollen over motorsagen.

- Når du kutter en gren som står under spenning, må du regne med at denne kan fjære tilbake. Når spenningen i trefibrene frigjøres, kan den spente grenen treffe operatø-

ren og/eller trekke motorsagen ut av kontroll.

- Vær spesielt forsiktig ved kutting av kratt og unge trær. Det tynne materialet kan fanges opp av sagkjedet og slå tilbake på deg eller bringe deg ut av balanse.

- Bær motorsagen i det fremre håndtaket i utkoblet tilstand, sagkjedet vendt bort fra kroppen. Ved transport eller oppbevaring av motorsagen må alltid sikkerhetsdekselet trekkes på. Forsiktig omgang med motorsagen reduserer sannsynligheten for utilsiktet berøring av det løpende sagkjedet.

- Følg anvisningene for smøring, kjedestramming og utskifting av tilbehør.

Feilstrammet eller feilsmurt kjede kan slite eller øke faren for tilbakeslag.

- Hold håndtakene tørre, rene og fri for olje og fett. Fettete, oljete håndtak er glatte og fører til at du mister kontrollen.

- Sag kun i treverk. Ikke bruk motorsagen for arbeid som den ikke er tiltenkt for. Eksempel: Ikke bruk motorsagen til saging av plast, murverk eller byggematerialer som ikke er av tre. Bruk av motorsagen til ikke tiltenkt arbeid kan føre til farlige situa-sjoner.

Årsaker til tilbakeslag og hvordan dette kan unngås

Tilbakeslag kan oppstå hvis en spiss av føringsskinnen berører en gjenstand eller hvis treet bøy-er seg og klemmer sagkjedet fast i snittet.

Berøring med en skinnespiss kan i mange tilfeller føre til en uventet reaksjon bakover der fø-ringsskinnen slås opp og i retning operatøren.

Klemming av sagkjedet i fø- ringsskinnens overkant kan stø- te skinnen raskt tilbake i operatørens retning.

Hver av disse reaksjonene kan føre til at du mister kontroll over motorsagen og muligens får alvorlige personskader. Ikke stol utelukkende på motorsagens integrerte sikkerhetsinnretninger. Som bruker av en motorsag må du iverksette ulike tiltak for å kunne arbeide uten ulykker og skader.

Tilbakeslag er resultatet av feil bruk eller misbruk av elektroverktøyet. Det kan forhindres med egnede forsiktighetstiltak, som beskrevet under:

- Hold sagen godt fast med begge hender, tomler og fingre skal slutte rundt håndtakene til motorsagen. Innta en stilling med kropp og armer som kan motstå tilbakeslagskreftene. Hvis det iverksettes egnede tiltak, kan

operatøren beherske tilbake- slagskreftene. Slipp aldri mot- orsagen.

- Unngå en unormal kroppsholdning og ikke sag over skulderhøyde. Slik unngår du utilsiktet berøring med skinnespissene og får bedre kontroll over motorsagen i uventede situasjoner.

- Bruk alltid reserveskinner og sagkjeder som er angitt av produsenten. Feil reserveskinner og sagkjeder kan føre til at kjedet sliter og/eller tilbakeslag.

- Hold deg til produsentens anvisninger for siping og vedlikehold av sagkjedet. For lave dybdebegrensere øker faren for tilbakeslag.

Videre sikkerhetsinstruksjoner for motorsager

Merknad • Kärcher anbefaler saging av trestammer på en sagbukk første gang sagen bru- kes. • Når du bruker motorsa- gen, må du ha førstehjelpsutstyr for store sår og mobiltelefon i umiddelbar nærhet. En større og mer innholdsrik førstehjelpskoffert må finnes i nærheten.

⚠ ADVARSEL • Stå støtt, pass på at arbeidsplassen er ren og planlegg en retrettvei foran fallende grener før du bruker enheten. • Pass deg for smøreoljedamp og sagflis. Bruk

ansiktsbeskyttelse eller pustemaske hvis det kreves. ● Hold motorsagen med begge hender. Hold håndtakene med tommelen på den ene siden og fingrene på den andre siden. Hold det bakre håndtaket med høyre hånd og det fremre håndtaket med venstre hånd. ● Fare for person-skader. Foreta aldri endringer på apparatet. Ikke bruk enheten til å drive vedlegg eller enheter som ikke er anbefalt av produ-senten av enheten. ● Før du slår på enheten, må du forsikre deg om at sagkjeden ikke berører gjenstander. ● Alvorlige eller dø-delige personskader hvis en feil-justert sagkjede hopper ut av styreskinnen. Kontroller kjedes-trammingen før hver bruk. Leng-den på kjeden avhenger av temperaturen. ● Forsikre deg om at alle beskyttelser, håndtak og kloanslag er ordentlig festet og i god stand. ● Alvorlige per-sonskader på grunn av feil ar-beidsmåte:

- Du må til enhver tid være våken og ha kontroll over arbeidsplassen din når du jobber med motorsagen. Størrelsen på arbeidsområdet avhenger av oppgaven som skal utføres og størrelsen på treet eller arbeidsstykket. Å felle et tre krever en større arbeidsstasjon enn f.eks. skjæring til lengde.

- Du må aldri sage med kroppen på linje med styreskinnen og kjeden. Slik reduserer du faren for å bli truffet av kjeden i hodet eller kroppen under et tilbakeslag.

- Ikke før sagen fram og tilbake under sagingen, la kjeden utføre arbeidet, hold kjedet skarpt og ikke prøv å trykke kjedet gjennom snittet.

- Ikke bruk trykk på sagen mot slutten av kuttet. Vær forbe-redt på å avlaste sagen när den har skåret gjennom tre-verket.

- Gjør deg kjent med din nye motorsag ved å lage enkle kutt i trygt støttet tre. Gjenta dette hvis du ikke har brukt motorsagen på lenge. - Ikke sag vinranker og/ eller busker med en diameter under 75 mm. - Slå av motoren, sett på kjedebremsen, ta ut batteripakken og forsikre deg om at alle bevegelige deler har stanset helt opp:

• før du rengjør apparatet eller fjerner en blokkering.
• før du lar apparatet ligge uten tilsyn.
• Før du monterer eller fjerner tilleggsdeler.
• Før du rengjør eller kontrollerer enheten, eller utfører arbeider på den.

⚠FORSIKTIG ● Motorsagen er et tungt apparat. Folk som bruker motorsagen, skal være i god fysisk form og ha god helse. De må ha godt syn, god smidighet, god balanse og være hendige. Hvis du er i tvil, ikke bruk motorsagen. ● Når du arbeider med enheten, må du alltid bruke beskyttelseshjelm med gittervisir for å redusere faren for person-skader på grunn av tilbakeslag.

Restfarer

ADVARSEL

• Selv om apparatet brukes som anvist, gjenstår visse restfarer. Følgende farer kan oppstå under bruk av apparatet:
• Vibrasjoner kan forårsake skader. Bruk riktig verktøy for hver type arbeid, anvend passende grep og begrens arbeidstiden og eksponeringen.
• Støy kan føre til hørselsskader. Bruk hørselsvern og reduser belastningen.
• Kuttskader ved kontakt med frittliggende tenner i sagkjeden.
• Kuttskader på grunn av uforutsette, brå bevegelser eller tilbakeslag i styreskinnen.
• Kuttskader / fare for injeksjon av deler som slynges bort fra sagkjeden.

• Skader forårsaket av gjenstander som slynges rundt (trespon, splinter).

• Innånding av støv og partikler.

• Hudkontakt med smøremiddel/olje.

Redusering av risiko

⚠FORSIKTIG

- Dersom apparatet brukes lenge kan det oppstå problemer med blodomløpet i hendene pga. vibrasjonene. En generell brukstid kan ikke fastsettes, da denne er avhengig av flere faktorer:

- Personlig anlegg til dårlig blodomløp (stadig kalde fingre, kribling i fingrene).

- Lav omgivelsestemperatur. Bruk varme hansker for å be-skytte hendene.

- For fast grep reduserer sirkulasjonen.

- Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser.

Ved regelmessig, vedvarende bruk av apparatet og gjentatt forekomst av symptomene, som v.eks. Kribling i fingrene, bør du oppsøke lege.

Forskriftsmessig bruk

⚠️FARE

Ikke forskriftsmessig bruk

Livsfare pga. kuttskader

• Motorsagen er kun ment for privat bruk.
• Motorsagen er laget for arbeid utendørs.
• Av sikkerhetsårsaker må motorsagen alltid holdes støtt med begge hender.
• Motorsagen ble utviklet for saging av kvister, greiner, stammer og bjelker. Kuttlengden på styreskinnen bestemmer maksimal diameter på saget material.

- Motorsagen kan bare brukes til å sage tre. - Motorsagen må ikke brukes i våte omgivelser eller när det regner.

• Motorsagen må bare brukes i godt opplyste omgivelser.
• Modifikasjoner og endringer som ikke er godkjent av produsenten, er av sikkerhetsårsaker ikke tillatt.
  All annen bruk er forbudt. Brukeren er ansvarlig for farer som oppstår grunnet feil bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Sikkerhetsinnretninger

⚠FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Kjede med lav risiko for tilbakeslag

En kjede med lav risiko for tilbakeslag reduserer sann-synligheten for tilbakeslag.

Topptennene (inngrepskniver) foran hver sagtann for- hindrer at sagtennene griper for dypt inn i tilbakeslags- sonen slik at kraften i tilbakeslaget reduseres.

Når kjeden legges i sløyfe, er det fare for at denne sikkerhetsfunksjonen settes ut av kraft. Hvis sagens ytelse blir dårligere, bør kjeden byttes ut av sikkerhetsmessige årsaker. Bruk da kun reservedeler fra produsentens anbefalte kombinasjon av styreskinne og kjede.

Styreskinner

For styreskinner med spisser som har liten radius, er det vanligvis en lavere risiko for tilbakeslag.

Bruk derfor en styreskinne med passende kjede til oppgaven. Kjeden må være akkurat lang nok. Lengre føringer øker sannsynligheten for tap av kontroll under saging.

Kontroller kjedestrammingen før hver bruk (se kapittel Kontroller kjedestrammingen). Hvis kjedestrammingen ikke er riktig innstilt, er det større fare for at kjeden glipper ved saging av mindre greiner (tynnere enn den fulle lengden av styreskinnen).

Kjedefanger

Hvis kjeden løsner eller slites av, forhindrer kjedefangeren at kjeden slynges mot brukeren.

Krokanslag

Det integrerte kloanslaget kan brukes som dreiepunkt for å stabilisere motorsagen under et snitt.

Når du sager, trykker du sagen fremover til metallpinnene trenger inn i kanten på treverket. Hvis det bakre håndtaket beveges opp eller ned i retning mot snittet, reduseres den fysiske belastningen när du arbeider med motorsagen.

Kjedebrems

Kjedebremser brukes i farlige situasjoner for å stoppe kjeden raskt.

Hvis håndbeskytteren / spaken for kjedebremsen trykkes mot styreskinnen, må kjeden stoppe umiddelbart. Kjedebremsen kan ikke forhindre tilbakeslag, men reducerer faren for personskader hvis styreskinnen treffer brukeren ved tilbakeslag.

Kontroller alltid at kjedebremsen virker som den skal motorsagen tas i bruk (se kapittel Kontroller kjedebrem-sens funksjon).

	Generelle varselstegn
	Les bruksanvisningen og alle sikkerhet-sanvisningene før du tar i bruk produktet.
	Bruk egnede vernebriller og egnet hørselsvern samt hjelm under arbeid med enheten.
	Bruk sved sklifaste vernesko under arbeid med motorsagen.
	Bruk sklisikre og slitesterke hansker ved arbeid med apparatet.
	Livsfare hvis motorsagen slår tilbake. Ik-ke berør gjenstandene som skal sages med tuppen på styreskinnen.
	Livsfare på grunn av ukontrollerte beve-gelser i motorsagen. Hold motorsagen med begge hender.
	Livsfare på grunn av ukontrollerte beve-gelser med motorsagen. Hold aldri enh-ten med bare en hånd.
	Ikke utsett apparatet for regn eller fuktige omgivelser.
	Det garanterte lydtrykknivået angitt på etiketten er på 104 dB.
	Kjedebremsen løsnes.

	Kjedebremsen blir settes på og sagkje-den blokkeres.
	Drei for å justere kjedestrammingen: = Stram kjeden = Løsne kjeden
	Kjedens kjøreretning (merkingen er under dekselet)
	Lås kjedestrammeren
	Lås opp kjedestrammeren
	Smøring av styreskinnen og kjeden
	Laveste kjedeoljenivå

Drei for å justere kjedestrammingen:

Verneklær

⚠️FARE

Livsfare pga. kuttskader. Bruk egnede verneklær når du arbeider med apparatet. Følg lokale forskrifter om forebyggelse av ulykker.

Hodebeskyttelse

Når du arbeider med sagen, må du bruke en egnet sikkerhetshjelm iht. EN 397 som er CE-merket.

Når du arbeider med sagen, må du bruke hørselsvern som oppfyller EN 352-1 og er CE-merket.

Bruk egnede vernebriller som oppfyller EN 166 eller er CE-merket som beskyttelse mot flyvende splinter. Du kan også hjelmvisir som oppfyller EN 1731 og er CE-merket.

En fagforhandler formidler sikkerhetshjelmer med integrert hørselsvern og visir.

Motorsagjakke

Ved arbeid med motorsagen må du bruke en motorsagjakke som er iht. EN 381-11 og CE-merket for å beskytte overkroppen.

Vernehansker

Når du arbeider med enheten, må du bruke egnede beskyttelseshansker med kuttbeskyttelsesutstyr iht. EN 381-7, som er CE-merket.

Beinbeskyttelse

Når du arbeider med enheten, må du bruke egnede beinbeskytteren som beskytter hele veien rundt, som er CE-merket og som oppfyller EN 381-5.

Vernesko

Bruk sklisikre vernesko som oppfyller EN 20345 og er merket med et bilde av en motorsag når du arbeider med enheten. Dette garanterer at verneskoene er i samsvar med EN 381-3.

Hvis du bare bruker motorsagen av og til, bakken er jevn og det er liten fare for å snuble eller henge seg fast

i busker, kan du bruke vernesko med stålhetter foran og beskyttende leggings som oppfyller EN 381-9.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen).

Bilde, se grafikksider

Figur A

①Kjede
② Styreskinne
③ Krokanslag
④ Lokk på kjedeoljetank
⑤ Håndbeskyttelse / spak for kjedebrems
⑥ Händtak bak
⑦ Apparatbryter
⑧ Låseknapp apparatbryter
⑨ Läseknapp batteri
⑩Deksel
11 Håndtak foran
⑫Ring for justering av kjedestrammingen
⑬Kjedestrammeknott
⑭Kjedefanger
⑮Typeskilt
16 Kjedeolje
⑰Kjedebeskyttelse
18*Batteripakke Battery Power 36V
⑲*Hurtiglader Battery Power 36V

* optional

Batteripakke

Apparatet kan drives med en 36 V Kärcher Battery Power batteripakke.

Montering

Monter kjede og styreskinne

⚠FORSIKTIG

Skarp kjede

Kuttskader

1. Løsne kjedestrammerknotten og fjern dekselet.

Figur B

1. Sett kjeden på styreskinnen. Følg kjedens rotasjonsretning.

Figur C

1. Legg kjeden rundt kjedehjulet og sett inn styreskinnen.

Figur D

1. Sett på dekselet og stram kjedestrammeren.

Figur E

1. Still inn kjedestrammingen (se kapittel Still inn kjedestrammingen).

2. Monter kjedebeskyttelsen.

Figur F

Igangsetting

1. Fjern sagflis og smuss fra området rundt påfyllingsåpningen ved behov.

2. Fjern dekselet på kjedeoljetanken.

Figur G

1. Fyll kjedeoljen i tanken sakte.

Figur H

1. Fjern kjedeoljesøk med en klut ved behov.

2. Lukk kjedeoljetanken med dekslet.

Kontroller kjedestrammingen

⚠FORSIKTIG

Skarp kjede

Kuttskader

1. Trekk forsiktig i kjeden.

Figur J

1. Still inn kjedestrammingen ved behov (se kapittel Still inn kjedestrammingen).

Montere batteripakke

1. Skyv batteripakken inn i åpningen på apparatet til den klikker på plass.

Figur K

Drift

Grunnleggende betjening

1. Kontroller om treet og greinene er skadet, f.eks. av råte.

For skadde eller råtne grener må du hente inn en profesjonell arborist.

1. Trekk håndbeskyttelsen / spaken for kjedebremsen mot håndtaket.

Figur L

Kjedebremsen løsnes.

1. Trykk på låseknappen for apparatbryteren.

Figur M

1. Trykk på apparatbryteren.

Apparatet starter.

Avbryte driften

1. Slipp apparatbryteren.

Apparatet stopper.

1. Trykk håndbeskyttelsen / spaken for kjedebremsen mot styreskinnen.

Figur N

Kjedebremsen blir settes på og sagkjeden blokkeres.

1. Ta batteriet ut av apparatet (se kapittel Fjerne batteripakken).

Arbeidsteknikk

Arbeidsposisjon

⚠️FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom på farer.

Hold alltid motorsagen fast med begge hender.

- Ikke før motorsagen for nær kroppen.

Figur O

• Før motorsagen på siden av kroppen, slik at ingen deler av kroppen kommer inn i bevegelsesområdet til motorsagen.
• Hold så mye avstand som mulig til saget materiale.
• Arbeid aldri på en stige eller stående i et tre.
• Arbeid aldri på ustabile steder.

Inntrekking/rekyl

⚠️FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom på farer.

Hold alltid motorsagen fast med begge hender.

Ved inntrekking/rekyl handler det om en effekt som alltid skjer i motsatt retning i forhold til den retningen kjeden beveger seg i.

Figur P

①Inntrekking

② Rekyl

Hvis sagkjeden henger eller treffer en fast gjenstand i treet under saging med undersiden av styreskinnen (forhåndskutt), kan motorsagen trekkes rykkvis til materialet som skal sages.

- For å unngå dette må kloanslaget alltid settes plasseres på en sikker måte.

Hvis sagkjeden henger eller treffer på en fast gjenstand i treet under saging med oversiden av styreskinnen (bakhåndskutt), kan motorsagen bli støtt mot brukeren.

- For å unngå rekyl:

• Ikke klem oversiden av styreskinnen.
• Ikke snu styreskinnen i snittet.

Tilbakeslag

⚠️FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom på farer.

Hold alltid motorsagen fast med begge hender.

Under et tilbakeslag blir motorsagen plutselig og ukon- trollert slynget mot brukeren.

Et tilbakeslag oppstår f.eks. når sagkjeden i det øvre området av sagskinnetuppen støter på en hindring utilsiktet eller kommer i klem.

Figur Q

• Hold alltid motorsagen på en slik måte at tilbakeslagskreftene kan motstås. Ikke slipp motorsagen.
• Ikke bøy sagen for langt fremover når du sager.
• Ikke før motorsagen over skulderhøyde.
• Vent alltid til kjedet har nådd fullt turtall og sag med full gass.
• Ikke sag med sagskinnetuppen.
• Vær svært forsiktig når du fører styreskinnen inn i et å påbegynt snitt.
• Vær oppmerksom på stammens posisjon og på krefter som lukker kuttspalten og kan klemme fast sagkjeden.
• Du må aldri sage av flere greiner samtidig när du kvister.
• Arbeid bare med en kjede som er skarp og riktig strammet.

- Bruk en kjede med liten fare for tilbakeslag samt en styreskinne med lite skinnehode.

Planlegg fallretning og retrettvei

⚠️FARE

Fallende tre

Livsfare

Trefellingsarbeider skal kun utføres av personer med utdanning og erfaring.

Vær oppmerksom på følgende när du planlegger fallretningen:

- Avstanden til neste arbeidsstasjon må være minst 2,5 trelengder.

- Ikke utfør fellearbeider ved sterk vind. Treet kan falle ukontrollert.

- Bestem fallretningen basert på trevekst, terreng (skråning) og værforhold.

- Treet skal alltid falle der det ikke står andre trær. Alle som arbeider på og rundt treet, må ha en retrettvei. Følgende gjelder:

- Lag retrettveien ca. 45 ° på skrå iforhold til fallretningen.

Figur R

- Fjern hindringer fra retrettveien.

- Ikke plasser verktøy og apparater på retrettveien.

- Når du arbeider i en bratt skråning, må du planlegge retrettveien parallelt med skråningen.

- Når du bruker retrettveien, må du se etter fallende grener og være oppmerksom på trekroneområdet.

Klargjør arbeidsområdet på stammen

1. Fjern forstyrrende kvister, kratt og hindringer fra arbeidsområdet på stammen.

1. Rengjør grundig nederst på stammen, f.eks. Med en øks.

Sand, stein og andre fremmedlegemer gjør kjeden sløv.

1. Fjern store rotansatser.

a Skjær inn i rotansatsen loddrett.

Figur S

b Skjær inn i rotansatsen vannrett.

c Fjern det løse rotstykket fra arbeidsområdet.

Still inn fellesnittet

⚠️FARE

Fallende tre

Livsfare

Trefellingsarbeider skal kun utføres av personer med utdanning og erfaring.

1. Forsikre deg om at settes i fare när treet faller. Støy- en fra motorsagen overdøver varselrop. I fellerområdet skal det bare oppholde seg personer som er opptatt med fellingen.

2. Plasser fallhakket i rett vinkel i forhold til fallretningen.

a Lag et vannrett snitt (bunnsnitt) så nær bakken som mulig over ca. 1/3 av stammediameteren. Figur T

a Lag fellesnittet parallelt med bunnsnittet og minst 50 mm høyere.

b Utfør fellesnittet bare til det er igjen en minst 50 mm bred bruddlist.

Bruddlisten forhindrer at treet vrir seg og faller i feil retning.

Når fellesnittet nærmer seg bruddlinjen, bør treet begynne å falle.

1. Hvis det er fare for at treet ikke faller i ønsket retning eller svinger tilbake og klemmer fast sagkjedet, må du stoppe snittet. Bruk kiler for å utvide snittet og la treet falle i ønsket retning.

2. Når treet begynner å falle, trekker du motorsagen ut av snittet.

3. Slå av apparatet.

4. Sett på kjedebremsen.

5. Sett ned motorsagen.

6. Følg den planlagte retrettveien.

Sag tre med spenn

⚠️FARE

Ukontrollerte bevegelser i motorsag og materialet som skal sages

Livsfarlige kuttskader, personskader på grunn av materialer som skal sages

Planlegg snittet før du sager og vær oppmerksom på farer.

Hold alltid motorsagen fast med begge hender

1. Se opp for spent treverk, da det er fare for at det spretter tilbake til opprinnelig posisjon.

Figur U

1. Sag forsiktig i det spente treverket fra trykksiden (se også kapittel Kutt opp en stamme som står under spenning).

Figur V

Kvisting

⚠️FARE

Tilbakeslag

Livsfarlige kuttskader

Endret vektfordeling ved kvisting

Fare for personskader ved ukontrollert bevegelse i stammen

Velg arbeidsområde slik at ingen fare oppstår.

- Kvist mot vekstretningen.

Figur W

- Avlast ovenfra og ned.

- La større greiner nederst bli igjen om støtter for å holde treet over bakken.

- Vær oppmerksom på greiner som står under spenning. Spente greier må sages nedenfra og opp.

Planlegg snittet før du sager og vær oppmerksom på farer.

Hold alltid motorsagen fast med begge hender.

OBS

Skader på kjeden på grunn av kontakt med bakken

Forsikre deg om at kjeden ikke berører bakken.

1. Fest motorsagen til kloanslaget.

2. Sag jevnt gjennom stammen.

Kutt opp en stamme som står under spenning

⚠️FARE

Ukontrollert bevegelse i motorsagen

Livsfarlige kuttskader

Når du kutter opp stammer som står under spenning, er det svært viktig å passe på riktig rekkefølge for avlastningssnitt på trykksiden og delesnitt på trekksiden.

- Stammen støttes på 2 sider:

a For avlastningssnitt på trykksiden må du sage inn i stammen ca. 1/3 av stammediameteren ovenfra.

Figur X

b Plasser delekuttet på trekksiden nedenfra.

- Stammen støttes på 1 side:

a For avlastningssnitt på trykksiden, må du sage ca. 1/3 inn i stammediameteren nedenfra.

Figur Y

b Plasser delesnittet på trekksiden ovenfra.

Fjerne batteripakken

Merknad

Ved lengre avbrudd i arbeidet skal batteripakken tas ut av apparatet, og apparatet må sikres mot uautorisert bruk.

1. Trekk knappen opplåsing batteripakke i retning av batteripakken.

Figur Z

1. Ta batteriet ut av apparatet (se kapittel Fjerne batteripakken).

2. Rengjør apparatet (se kapitlet Rengjøre apparatet).

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt under transport.

⚠FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet før transport.

Transporter motorsagen kun med montert kjedebeskyttelse.

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).

2. Trykk håndbeskyttelsen / spaken for kjedebremsen mot styreskinnen.

Figur N

Kjedebremsen er satt på.

1. Monter kjedebeskyttelsen.

Figur F

1. Motorsagen skal bare bæres etter håndtaket med styreskinnen vendt bakover.

2. Tøm kjedeoljetanken ved transport over lengre strekninger.

a Fjern kjedeoljetankdekselet.

Figur G

b Fyll kjedesmøreolje i en egnet beholder.

c Skru fast kjedeoljetankdekselet.

1. Ved transport i kjøretøy må apparatet sikres mot å skli og velte.

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

⚠FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av motorsagen før lagring.

Lagre enheten kun med påsatt kjedebeskyttelse.

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).

2. Trykk håndbeskyttelsen / spaken for kjedebremsen mot styreskinnen.

Figur N

Kjedebremsen er satt på.

1. Monter kjedebeskyttelsen.

Figur F

1. Tøm kjedeoljetanken.

a Fjern kjedeoljetankdekselet.

Figur G

b Fyll kjedesmøreolje i en egnet beholder.

c Skru fast kjedeoljetankdekselet.

1. Ved lagring i mer enn en måned, må kjeden smøres med olje for å forhindre rusting.

2. Oppbevar apparatet på et tørt sted med god lufting. Hold apparatet unna korroderende stoffer som hagekjemikalier og veisalt. Apparatet skal ikke lagres utendørs.

Stell og vedlikehold

⚠FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet før alt arbeid på apparatet.

⚠FORSIKTIG

Skarp kjede

Kuttskader

1. Ta ut batteripakken (se kapittel Fjerne batteripakken).

2. Bruk en børste til å fjerne kuttrester og smuss fra kjeden.

Figur AA

1. Rengjør huset og håndtakene med en myk, tørr klut.

2. Kontroller kjedebremsens funksjon etter hver rengjøring (se kapittel Kontroller kjedebremsens funksjon).

Vedlikeholdsintervaller

Før hver bruk

Følgende aktiviteter må utføres før hver oppstart:

- Sjekk kjedeoljenivået, og etterfyll kjedeolje ved behov (se kapittel Fyll kjedeoljetanken).

- Kontroller kjedespenningen (se kapittel Kontroller kjedestrammingen).

- Kontroller at kjeden er skarp nok, skift den ved behov (se kapittel Bytt kjede og styreskinne).

- Kontroller om motorsagen har skader.

- Sjekk at alle bolter, muttere og skruer sitter godt.

- Kontroller kjedebremsens funksjon (se kapitlet Kontroller kjedebremsens funksjon).

Hver 5. driftstime

- Kontroller kjedebremsens funksjon hver 5. driftstime (se kapittel Kontroller kjedebremsens funksjon).

Vedlikeholdsarbeid

Kontroller kjedebremsens funksjon

1. Slå på apparatet.

2. Når motorsagen går, dreier du hånden på det fremre håndtaket på en slik måte at håndbeskyttelsen / spaken for kjedebremsen trykkes i retning mot styreskinnen med håndbaken.

Kjedebremsen blir settes på.

1. Trekk håndbeskyttelsen / spaken for kjedebremsen mot håndtaket.

Kjeden må løsne.

Still inn kjedestrammingen

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).

2. Løsne kjedestrammerknotten.

Figur AB

1. Still inn kjedestrammingen med ringen.

Figur AC

1. Kontroller kjedestrammingen.

Figur J

1. Stram kjedestrammerknotten.

Bytt kjede og styreskinne

⚠FORSIKTIG

Skarp kjede

Kuttskader

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).

2. Løsne kjedestrammerknotten og fjern dekselet. Figur AD

3. Fjern styreskinnen med kjedestrammeren. Figur AE

4. Fjern kjedestrammeren hvis styreskinnen skal skiftes ut.

Figur AF

1. Kasser den gamle kjeden og ev. styreskinnen på en fagmessig måte.

2. Hvis det er nødvendig, må kjedestrammeren monteres på den nye styreskinnen.

Figur AG

1. Sett den nye kjeden på styreskinnen. Følg kjedens rotasjonsretning.

Figur C

1. Legg kjeden rundt kjedehjulet og sett inn styreskinnen.

Figur D

1. Sett på dekselet og stram kjedestrammeren.

Figur E

1. Still inn kjedestrammingen (se kapittel Still inn kjedestrammingen).

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Feil Årsak Utbedring
Apparatet starter ikke	Batteriet er tomt.	● Lad opp batteriet.
	Batteriet er defekt. ● Skift ut batteriet.
	Batteriet er ikke satt riktig inn.	● Skyv batteriet inn i holderen til det klikker på plass.
Apparatet stopper under drift	Batteriet er overopphetet	● Avbryt arbeidet og vent til batteritemperaturen er i normalområdet.
	Motoren er overopphetet	● Avbryt arbeidet og la motoren avkjøles.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske data

Effektspesifikasjoner apparat

Driftsspenning	V	36
Tomgangshastighet på kjeden	m/s	21
Volumkjeden oljetank	ml	190

Registrerte verdier iht. NEK EN 60745 -1, NEK EN 60745-2-13

Lydtrykknivå L_pA	dB(A) 91,2
Usikkerhet K_pA	dB(A) 3,0
Lydeffektnivå L_WA	dB(A) 102,2
Usikkerhet K_WA	dB(A) 1,8
Händ-arm-vibrasjonsverdi fremre håndtak	m/s ^2	3,6
Händ-arm-vibrasjonsverdi bakre håndtak	m/s ^2	4,9
Usikkerhet K	m/s ^2	1,5

Mål og vekt

Lengde x bredde x høyde mm 834 x	222 x
	235

Lengde på styreskinne mm 356

Klippelengde mm 300

Sagkjededeling in (mm) 0,375

(9,525)

Vekt (uten batteripakke) kg 4,3

Med forbehold om tekniske endringer.

Vibrasjonsverdi

ADVARSEL

Den angitte vibrasjonsverdien ble målt med en standard testmetode og kan brukes til sammenligning av apparatene.

Den angitte vibrasjonsverdien kan brukes i en foreløpig evaluering av belastningen.

Avhengig av typen og måten apparatet brukes på, kan vibrasjonsutslippet under bruk av apparatet avvike fra den angitte totalverdien.

Apparater med hånd-arm vibrasjonsverdi > 2,5 m/s² (se kapittel Tekniske data i driftsveiledningen)

⚠FORSIKTIG • Hvis apparatet brukes i flere timer kan det føre til at en føler seg vissen. • Bruk varme hansker for å beskytte hendene. • Ta pause regelmessig.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

2000/14/EF og endret via 2005/88/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt:102,2

Garantert:104

Oppdragsgiver, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Nürnberg, Tyskland har gjennomført EF-typeundersøkelse, sertifikatnummer: BM XXXXXXXX 0001

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Dokumentasjonsfullmektig: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

c Skruva fast locket på kedjeoljetanken.

c Skruva fast locket på kedjeoljetanken.
