BRUKSANVISNING CPX958W HITACHI

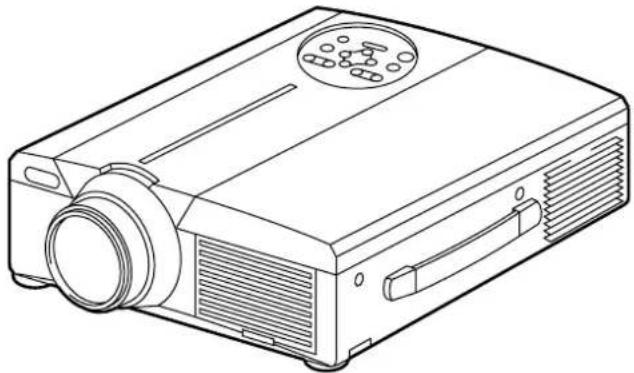

Flytende krystall-prosjektør

Modellens navn

CP-X958W/E CP-X960W/E

BRUKSANVISNING

Vennligst les denne bruksanvisningen grundig for å være garantert driftssikker bruk. Oppbevar bruksanvisningen på et trygt sted for fremtidig referanse etter at den har blitt nøye gjennomlest.

Denne flytende krystallprosjektøren (LCD) benyttes for fremvisning av forskjellige data-signaler i tillegg til videosignalene NTSC/PAL/SECAM, på en fremviserskjerm. Prosjektøren er plassvennlig og fremvisning på større flater kan utføres på enkleste vis.

Egenskaper

(1) Uovertruffen lysstyrke
UMB-lampen og det høy-effektive optiske systemet sikrer meget høy lysstyrke.
(2) Utsnittsvis forstørringsfunksjon
Interresante deler av bildet kan forstørres for nærmere inspeksjon.
(3) Funksjon for distorsjonskorrigering
Bildet kan vises fortløpende uten distorsjon.
(4) Kraftige zoom- og fokus-funksjoner
(5) P in P funksjon
(6) USB-kontakt

Innhold

Side

Før enheten tas i bruk ....3

Sjekking av pakningens innhold ....8

Delenes navn og funksjoner ....8

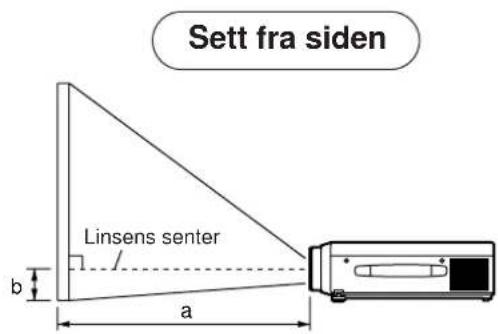

Oppsett 12

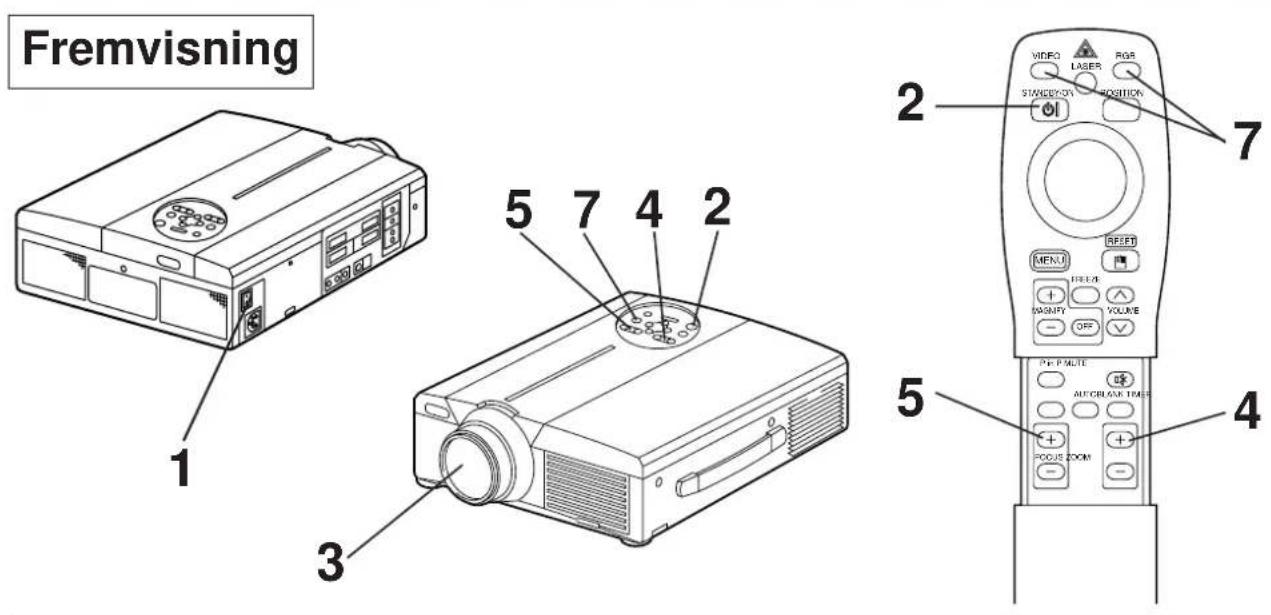

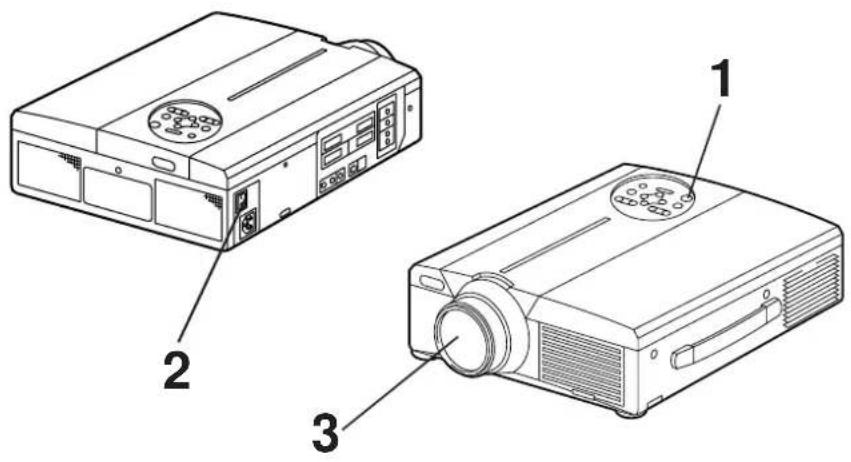

Grunnleggende betjening ....13

Justeringer og funksjoner ....17

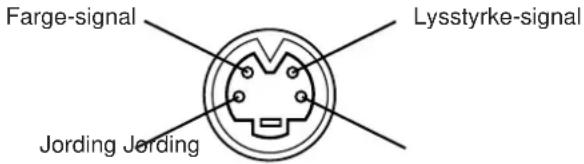

Kopling til video-signalinngangene.....22

Kopling RGB-signalinngangen .....22

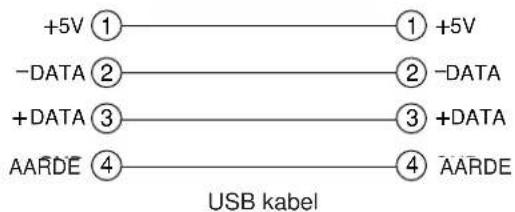

Kopling til USB 25

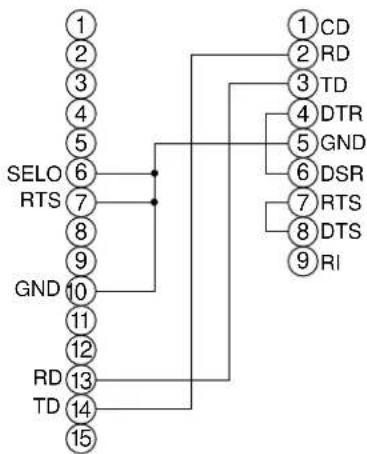

Kopling til CONTROL- signalinngangen ....26

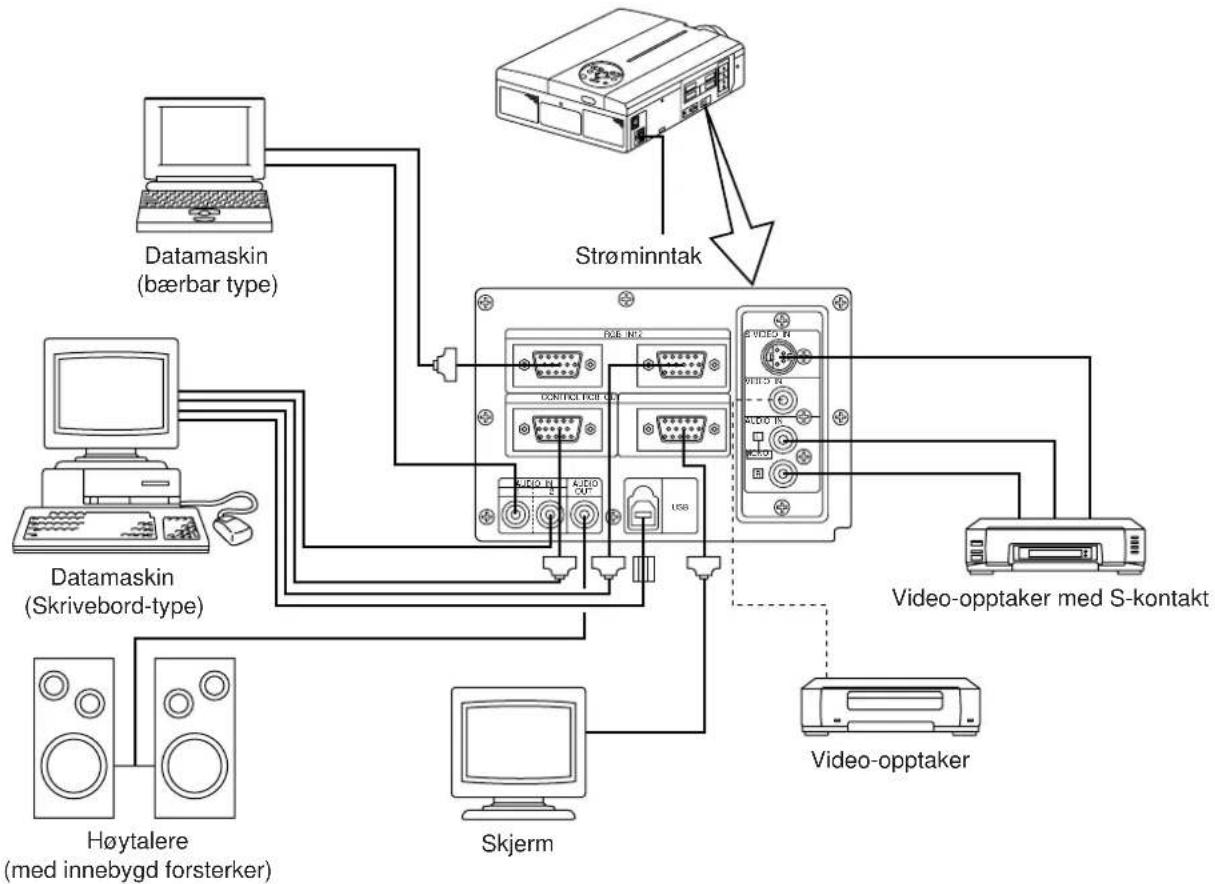

Eksempel på systemoppsett ....31

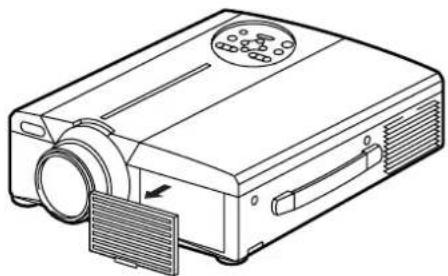

Rengjøring av luftfilter ....31

Lampe 32

Meldingstabell 32

Hvis feil oppstår....33

Tekniske data....34

Angående garanti og etterservice .....35

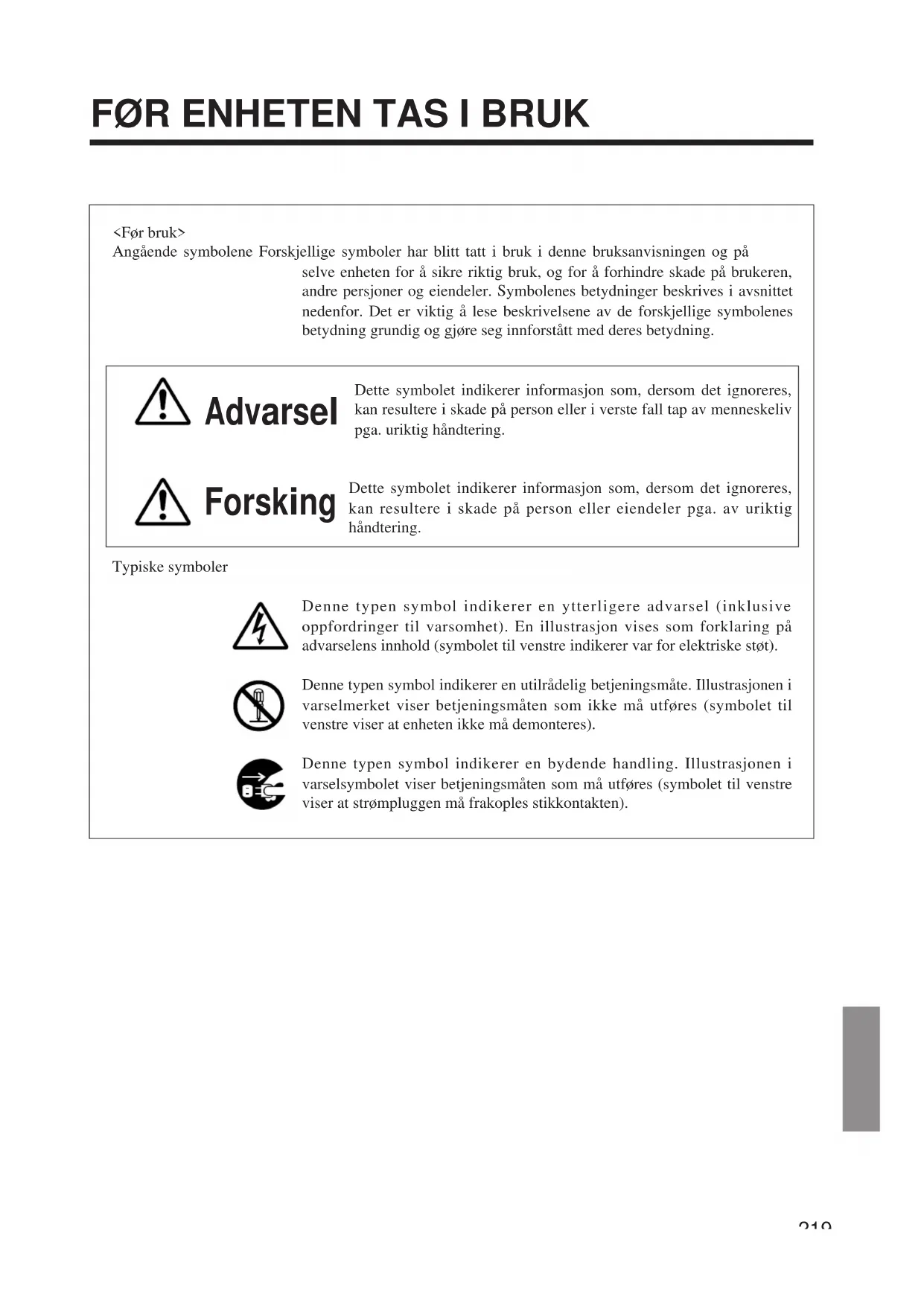

Angående symbolene Forskjellige symboler har blitt tatt i bruk i denne bruksanvisningen og på selve enheten for å sikre riktig bruk, og for å forhindre skade på brukeren, andre persjoner og eiendeler. Symbolenes betydninger beskrives i avsnittet nedenfor. Det er viktig å lese beskrivelsene av de forskjellige symbolenes betydning grundig og gjøre seg innforstått med deres betydning.

Advarsel

Dette symbolet indikerer informasjon som, dersom det ignoreres, kan resultere i skade på person eller i verste fall tap av menneskeliv pga. uriktig håndtering.

Forsking

Dette symbolet indikerer informasjon som, dersom det ignoreres, kan resultere i skade på person eller eiendeler pga. av uriktig håndtering.

Typiske symboler

Denne typen symbol indikerer en ytterligere adversel (inklusive oppfordringer til varsomhet). En illustrasjon vises som forklaring på advarselens innhold (symbolet til venstre indikerer var for elektriske støt).

Denne typen symbol indikerer en utilrådelig betjeningsmåte. Illustrasjonen i varselmerket viser betjeningsmåten som ikke må utføres (symbolet til venstre viser at enheten ikke må demonteres).

Denne typen symbol indikerer en bydende handling. Illustrasjonen i varselsymbolet viser betjeningsmåten som må utføres (symbolet til venstre viser at strømpluggen må frakoples stikkontakten).

Advarsel

■ Dersom et problem oppstår

• Dersom røyk eller uvanlig lukt oppstår, kan fortsatt bruk medføre risiko for brann eller elektriske støt. I slike tilfelle må strømtilførselen umiddelbart avbrytes med strømbryteren og deretter strømpluggen frakoples stikkontakten. Etter at du er forsikret om at røyk eller luktavgivelsen har opphørt, bør du ta kontakt med forhandleren angående reparasjon av enheten. Forsøk aldri å utføre reparasjoner på egen hånd da dette er meget farlig.
• Ikke bruk prosjektøren hvis bilde eller lyd ikke kan oppdrives eller dersom lyden er forvrengt.

Fortsatt bruk medfører risiko for brann eller elektriske støt.

I slike tilfelle må

Frakople strømpluggen fra stikkontakten.

strømtilførselen umiddelbart avbrytes med strømbryteren og deretter strømpluggen frakoples stikkontakten. Ta deretter kontakt med din forhandler.

• Hvis det forekommer at vann trenger inn i prosjektøren må strømmen umiddelbart slås av og strømpluggen frakoples stikkontakten. Ta deretter kontakt med din forhandler.

■ Ikke plasser prosjektøren på en ujevn overflate.

- Ikkke plasser denne prosjektøren på en ujevn overflate som f.eks. et ustabilt stativ eller skjevt underlag fordi dette kan resultere i at prosjektøren faller ned og forårsaker skade.

■ Ikke åpne kabinettet.

- Det finnes strømførene enheter med høy spenning innvendig, som kan forårsake elektriske støt.

Ta kontakt med din forhandler dersom innvendig inspeksjon, jusering og reparasjon blir nødvendig.

Ikke demonter.

Fare for elektrisk støt.

■ Foreta ikke modifikasjoner.

Ikke modifiser denne prosjektøren på noen som helt måte fordi dette kan resultere i brann eller elektriske støt.

Ikke demonter.

Denne prosjektøren må ikke benyttes på baderom fordi dette medfører risiko for brann eller elektriske støt.

Ikke benytt i nærheten av vann.

■ Stikk ikke gjenstander inn i enheten.

- Ikke stikk metallgjenstander gjennom prosjektørens ventilasjonsspalter, etc., eller la slike gjenstander slippe inn i enheten, fordi dette medfører risiko for brann eller elektriske støt.

- Dersom en fremmed gjenstand slipper inn i prosjektøren må strømmen umiddelbart slås av og strømpluggen frakoples stikkontakten.

Ta deretter kontakt med din forhandler.

Fortsatt bruk kan resultere i brann eller elektriske støt. Utvis ekstra forsiktighet på steder der barn befinner seg i nærheten.

Frakople strømpluggen fra stikkontakten.

■ Se aldri gjennom linsen när lampen lyser.

Se aldri gjennom linsen när lampen lyser fordi det sterke lyset kan forårsake skade på øyets netthinne. Utvis ekstra forsiktighet på steder der barn befinner seg i nærheten.

■ Unngå at prosjektøren utsettes for støt

Dersom prosjektøren skulle falle ned og dermed resuletere i at kabinettet skades, må strømmen umiddelbart slås av og strømpluggen frakoples

stikkontakten. Ta deretter kontakt med din forhandler. Fortsatt bruk medfører risiko for brann eller elektriske støt.

Frakople strømpluggen fra stikkontakten.

Advarsel

■ Ikke plasser prosjektøren i en kartong e.l. som inneholder væske.

Ikke plasser blomstervaser, blomsterpotter, kopper, kosmetikk, væsker som f.eks. vann, etc., på prosjektøren.

Vannsøl medfører risiko for brann eller elektriske støt.

■ Bruk kun det angitte strømadapteret.

Bruk av et strømadapter som ikke er angitt medfører risiko for brann eller elektriske støt.

■ Händter strømledningen med forsiktighet.

Plassering av tunge gjenstander på, varmeovner i nærheten eller kraftig strekking av strømledningen kan forårsake skade på ledningen så vel som brann eller elektriske støt.

• Kraftig strekking av strømledningen.
• Plassering av tunge gjenstander oppå strømledningen.
• Skade på ledningen
• Plassering i nærheten av varmeovner.

- Ikke legg strømledningen under prosjektøren. Dette kan forårsake skade på strømledningen og medfører risiko for brann og elektriske støt. I tillegg, ikke legg oppslagsverk, permer, etc., oppå strømledningen fordi man kan, ved en feiltakelse, komme til å plassere tunge gjenstander oppå den skjulte ledningen.

- Dersom strømledningen har blitt skadet (oppspjæret isolasjon eller brukne kopperträder,

- Pass på at det ikke finnes støv e.l. på strømpluggen og før inn et knivblad for å være sikker på at det ikke finnes slark.

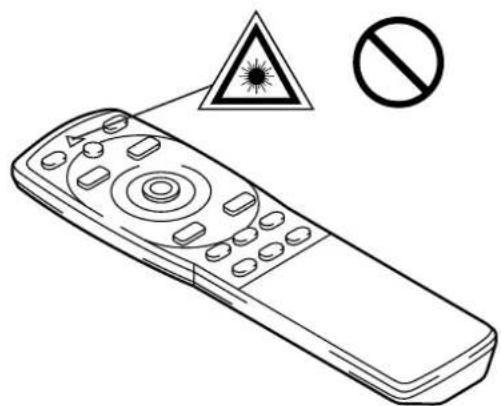

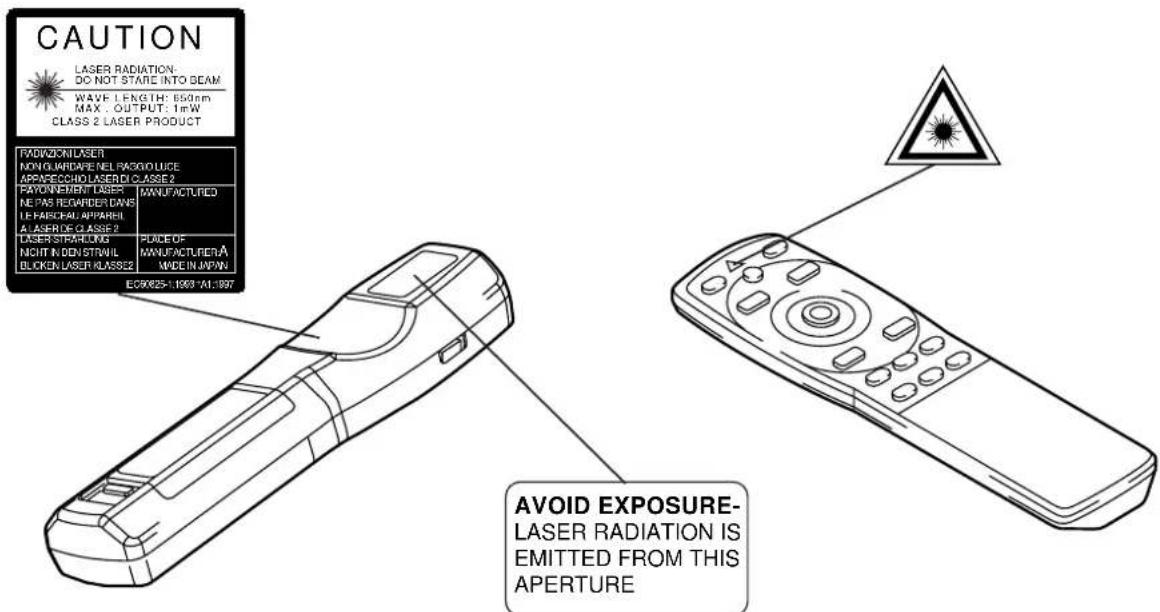

■ Vær forsiktig slik at øyne ikke utsettes for laserstrålen.

- Denne fjernkontrollen er utstyrt med en lasermarkør ved at en laserstråle utgår fra en lasersender. Ikke kikk direkte inn i laserstrålesenderen eller pek laserstrålen på andre personer.

Synet kan ødelegges hvis laserstrålen trenger inn i øyene. Utvis stor varsomhet dersom det er barn i nærheten.

■ Ikke plasser gjenstander foran linsen fordi lampelyset genererer høy temperatur.

■ Ikke sitt eller plasser tunge gjenstander oppå prosjektøren.

- Ikke sitt oppå prosjektøren.

Dette kan resultere i at prosjektøren velter og dermed forårsake personskader. Utvis ekstra forsiktighet når barn befinner seg i nærheten.

- Ikke plasser tunge gjenstander oppå prosjektøren.

Plassering av tunge gjenstander oppå prosjektøren kan resultere i at den kommer i ubalanse eller faller ned og dermed forårsaker personskader.

Ikke blokker ventilasjonsspaltene. Unngå at prosjektørens ventilasjonsspalter tildekkes. Tildekning av ventilasjonsspaltene kan resultere i at de innvendige komponentene overopphetes som igjen kan forårsake brann. Ikke legg prosjektøren på siden när den er i bruk eller skyv den inn i et lite, dårlig

ventilert avlukke. Ikke plasser prosjektøren på et teppe, tøystykker eller tildekk det med en duk e.l. I tillegg må en passe på at ventilasjonsspaltene har minst 30 cm l nærmeste vegg.

■ Håndtering og vedlikehold.

Av sikkerhetsmessige årsaker må strømpluggen frakoples stikkontakten, før en utfører vedlikehold av denne prosjektøren.

Frakople strømpluggen fra stikkontakten.

■ Bruk av batteri

- Bruk kun angitte typer batterier med denne prosjektøren. Ikke bland gamle og nye batterier fordi dette medfører risiko for brann eller personskader pga. faren for batterilekkasjer eller at batteriene brister.

- Pass på at batterienes pluss- og minuspoler ilegges riktig vei.

Feil ilegging av batteriene kan forårsake i personskader eller forurensning av omgivelsene pga. faren for batterilekasjer eller at batteriene brister.

■ Rengjør prosjektøren en gang hvert andre år.

Be din forhandler om innvendig rengjøring av enheten hvert andre år.

Oppsamling av støv innvendig i enheten og kan resultere i brann eller driftssvikt dersom enheten ikke rengjøres med jevne mellomrom. Rengjøring er mer effektiv i periodene før f.eks. regntider. Spør din forhandler om mer informasjon v innvendig rengjøring.

■ Unngå bruk i fuktige eller støvete omgivelser.

- Ikke bruk denne prosjektøren i fuktige eller støvete omgivelser. Drift under slike forhold kan resultere i brann eller elektriske støt.

- Ikke bruk enheten i nærheten av kjøkken, befukter eller andre steder der det forekommer oljerøyk eller fuktighet. Drift under slike forhold kan resultere i brann eller elektriske støt.

■ Ta i bruk hjullåsene.

Hvis prosjektøren plasseres på et stativ med møbelhjul, må hjulene låses slik at ikke stativet forflyttes eller velter og dermed forårsake personskade.

- Hold strømledningen i avstand fra varmeovner fordi varmen kan smelte isolasjonen og dermed forårsake brann eller elektriske støt.

- Ikke berør strømpluggen med våte hender fordi dette kan resultere i elektriske støt.

- Ikke dra i strømledningen när strømmen skal frakoples. Dette kan skade strømledningen og forårsake brann eller elektriske støt. Hold alltid i strømpluggen när strømledningen frakoples.

Forsiktig

■ Når prosjektøren ikke skal benyttes for en lengre tidsperiode.

Av sikkerhetsmessige grunner må alltid prosjektøren strømplugg frakoples stikkontakten när enheten ikke skal benyttes over en lengre tidsperiode pga. av reiser e.l. Tildekk også linsen med linsehetten slik at ikke det oppstår riper på linsens overflate.

Frakople strømpluggen fra stikkontakten.

■ Flytting av prosjektøren.

Når prosjektøren skal flyttes, må linsehetten settes på, støpslettrekkes ut av stikkontakten og alle eksterne koplinger koples fra. Hvis dette ikke gjøres, kan nettledningen ta skade og forårsake brann eller elektrisk støt. Unngå å utsette prosjektøren for slag og støt da resultere i funksjonssvikt.

Frakople strømpluggen fra stikkontakten.

- Hvis prosjektøren flyttes utendørs bør den tildekkes slik at den ikke utsettes for fuktighet i form av regn e.l. Dersom

prosjektøren blir våt utvendig må den tørkes av grundig før den kan tas i bruk. Fortsatt bruk i fuktig tilstand kan medfører risiko for br elektriske støt.

[Generelle forsiktighetsregler]

■ Unngå svært varme omgivelser.

Ikke plasser denne prosjektøren i direkte sollys eller i nærheten av varme gjenstander som f.eks. ovner e.l. fordi heten kan ha skadelig effekt på kabinettet og andre komponenter.

■ Lydvolum

Still lydvolumet i henhold til omgivelsene slik at ikke uvedkommende personer sjeneres. Det er også en god ide å ha volumet på et lavt nivå og i tillegg lukke vinduer etc., slik at man unngår at naboliggende omgivelser sjeneres.

Bruk tilgjengelig linsepapir (for kameraer, briller etc.) til rengjøring av linsen. Vær varsom slik at ikke linsen tilripes av harde gjenstander.

• Kabinettet er laget av plast og misfarging eller fargeavskalling kan forekomme dersom enheten tørkes av med løsemiddel, malingstynner e.l.
• Les instruksene nøye før de ytre overflatene tørkes av med kjemikalske rengjøringsmidler.
• Ikke sprut flyktige væsker som f.eks. insektspray på kabinettet. I tillegg bør en ikke la enheten komme i kontakt over lengre tid med gummi eller vinyl fordi dette kan forårsake misfarging, fargeavskalling., etc.
• Bruk en myk klut til rengjøring av kabinettet og operasjonspanelet. Dersom enheten er svært tilsmusset kan en tørke av enheten med en klut dyppet i mildt, nøytralt såpevann, og er godt vridd opp. Tørk til slutt av enheten med en tørr klut. Ikke påfør ufortynnet rengjøringsmiddel på prosjektørens overflater.

■ Forlenget bruk

Når prosjektøren brukes over lengre tid bør en stanse innimellom for å hvile slik at øynene ikke utmattes.

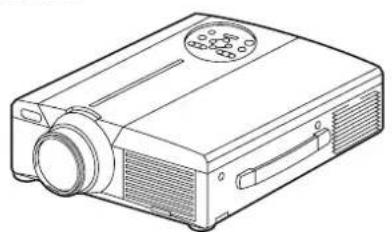

Sjekking av pakningens innhold

Kontroller at samtlige enheter nedenfor er inkludert i pakningen. Dersom det mangler noe må en kontakte forhandleren.

Mac-adapter
med dipsvitsj

Kabel for
mus·3

Delenes navn og funksjoner

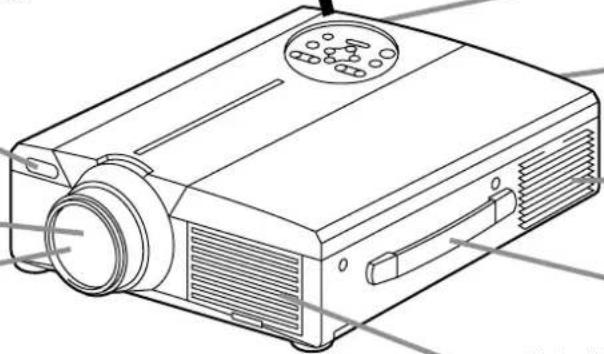

Hovedenhet

ZOOM knapper

Brukes for justering av bildets størrelse. (Se side 13.)

MUTE knapp

Denne tasten slår lyden av og på. Trykk en gang for å slå lyden av, og trykk på nytt for å lyden på igjen.

STANDBY/ON knapp

Trykk denne tasten for å slå på og av strømmen. Når strømmen slås av vil prposjektøren settes i standby- posisjon. Se side 13 - 14 for ytterligere informasjon.

LAMP indikator

Lyser eller blinker när temperaturen inni prosjektøren stiger eller lampen ikke lyser. Se side 33 for ytterligere informasjon.

POWER indikator

Denne indikatoren lyser eller blinker i standby-modus og under drift. Se side 33 for ytterligere detaljer.

Brukes for justering av fokuseringen av bildet som vises på en skjerm. (Se side 13.)

INPUT knapp

Trykk denne knappen for å skifte inngangskilde. Inngangskilden skifter i følgende rekkefølge etter hvert trykk på knappen.

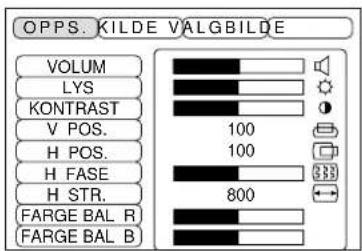

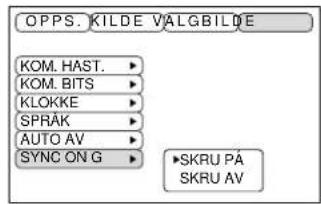

MENU knapp

Viser bildemenyen. Se sidene 17 - 21 for ytterligere informasjon.

RESET knapp

Brukes for nullstilling av innstillingene.

Se side 10.17.25.26 for ytterligere informasjon.

TEMP indikator

Se side 33 for ytterligere informasjon.

Høytaler
Høytaler
Kjølervifte (luft-utløp)
Bærehåndtak

Kjølervifte

(luft-inntak)

- Bruk fjernkontrollen i front for fjernkontrollreseptoren i en avstand på 5 meter eller mindre og i 30 graders vinkel til høyre eller venstre for senter.

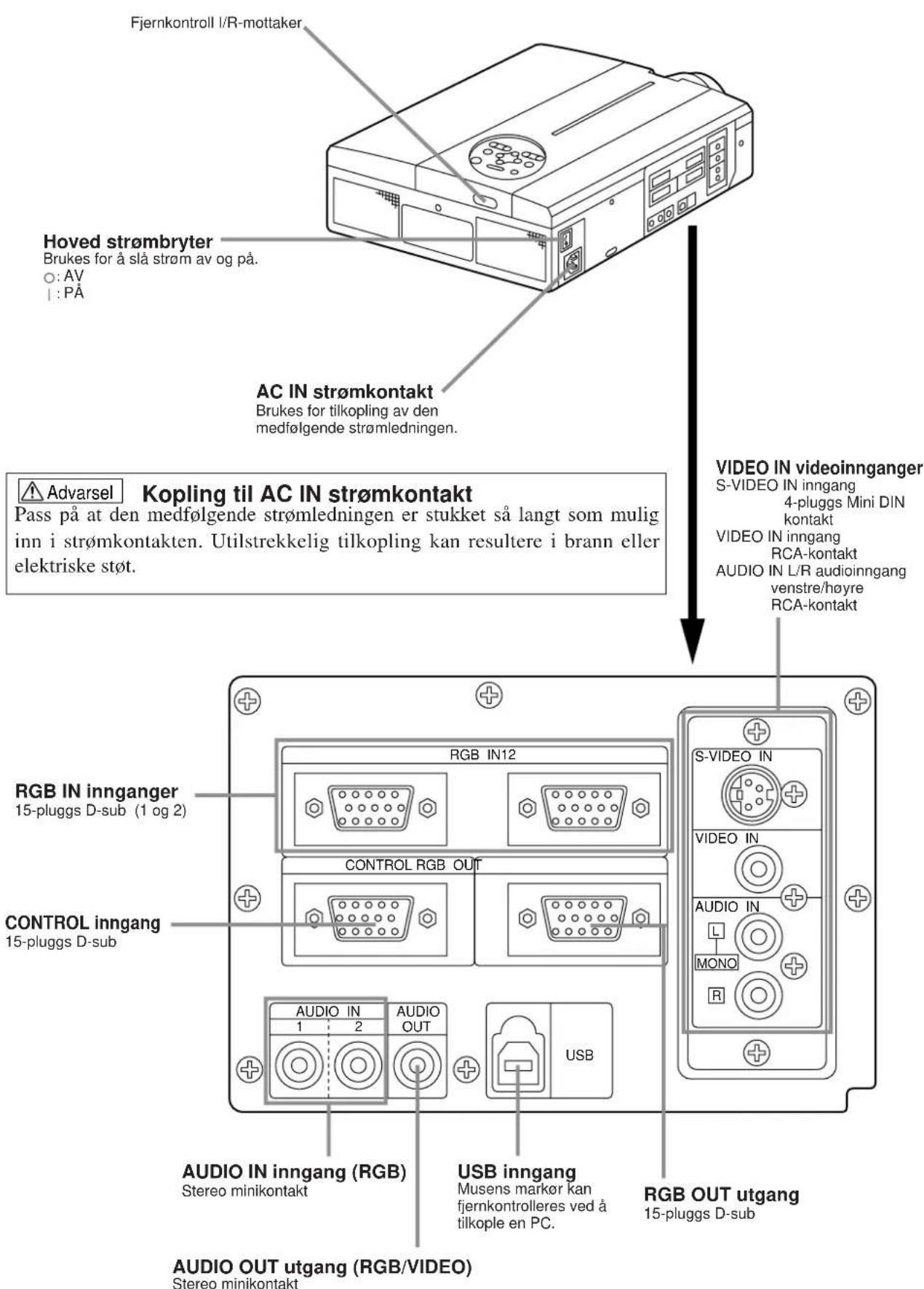

Delenes navn og funksjoner (forts.)

Fjernkontroll I/R-mottaker Hoved strømbryter Brukes for å slå strøm av og på. ○: AV │: PÅ AC IN strømkontakt Brukes for tilkopling av den medfølgende strømledningen. Advarsel Kopling til AC IN strømkontakt Pass på at den medfølgende strømledningen er stukket så langt som mulig inn i strømkontakten. Utilstrekkelig tilkopling kan resultere i brann eller elektriske støt. VIDEO IN videoinnganger S-VIDEO IN inngang 4-pluggs Mini DIN kontakt VIDEO IN inngang RCA-kontakt AUDIO IN L/R audioinngang venstre/høyre RCA-kontakt RGB IN innganger 15-pluggs D-sub (1 og 2) CONTROL INNGANG 15-pluggs D-sub RGB IN12 CONTROL RGB OUT AUDIO IN 1 2 AUDIO OUT USB AUDIO IN inngang (RGB) Stereo minikontakt USB inngang Musens markør kan fjernkontrolleres ved å tilkople en PC. RGB OUT utgang 15-pluggs D-sub AUDIO OUT utgang (RGB/VIDEO) Stereo minikontakt

Delenes navn og funksjoner (forts.)

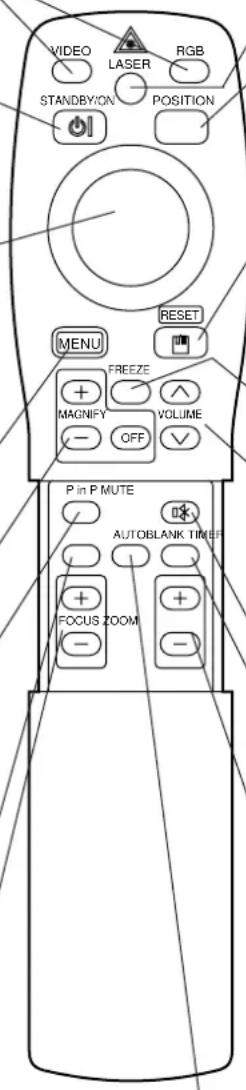

Fjernkontrollenhet

VIDEO, RGB knapper

Trykk denne knappen for inngangsskifte. (Se sidene 13, 19.)

STANDBY/ON knapp

Trykk denne knappen for å slå på og av strømmen. Når strømmen slås av vil prosjektøren settes i standby-posisjon. (Se sidene 13 og 14 for ytterligere informasjon.)

\* DISK PAD / STYREPUTE/MUS VENSTRE-knapp \*4

(1) Brukes til å velge menyelementer när menyvinduet vises (se sidene 16 - 18).
(2) Når menyen ikke vises vil musens skiftfunksjon og venstre-klikk funksjon være virksomme.
*1 (3) Etter at POSITION knappen trykkes kan bildet flyttes oppover, nedover og til høyre og venstre.

\* MENU knapp

Denne knappen brukes til å slå menyskjermen av og på. (Se sidene 17 - 21.)

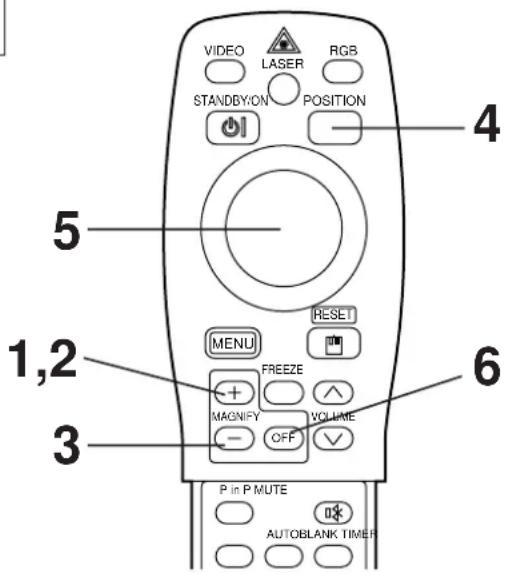

\* MAGNIFY knapper

Disse knappene brukes til å forstørre eller forminske bildet. (Se sidene 16.)

\* P in P knapp\*2

Denne knappen brukes til å slå av og på P in P funksjonen ("Picture in Picture" eller bilde i bilde: viser bilder fra sub-video signalene).

Hver gang knappen trykkes vil funksjonen skifte i følgende rekkefølge:

(1) Reduser sub-bildet →
(2) Forstørr sub-bildet → (3) Av.
(1) ∼ (3)
(Se sidene 20.)

BLANK knapp

Denne knappen brukes til slå blanking av og på.(Se side 20.)

FOCUS knapper

Denne knappen brukes til å fokusere bildet vist på skjermen. (Se side 13.)

VIDEO STANDBYION LASER RGB POSITION MENU FREEZE VOLUME OFF P in P MUTE AUTOBLANK TIMER FOCUS ZOOM

LASER knapp

Denne knappen slår laserstrålen av og på. Se side 11 angående riktig bruk og forsiktighetsregler.

\* POSITION knapp

Trykk påPosition, og bruk så mus Disk Pad til å justere bildeposisjonen (kun RGB-modus). (Se sidene 16.)

\* RESET / MOUSE RIGHT knapp

(1) Fungerer som nullstillingsknapp (RESET) når menyen vises. Trykk på denne knappen for å nullstille til de opprinnelige innstillingene.
(2) Fungerer som musens høyre-tast når menyen ikke vises (se sidene 25 og 26).
*1 (3) Når denne knappen trykkes etter at bildet har blitt forskjøvet med POSITION vil bildet gå tilbake til den opprinnelige posisjonen.

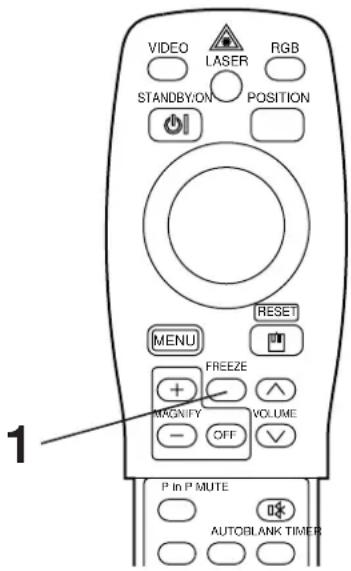

\* FREEZE knapp

Denne knappen brukes til å slå av og på still-bildefunksjonen. (Se sidene 15.)

VOLUME knapper

Disse justerer lydvolumet, Trykk [ ] for å øke volumet og [ ] for å senke volumet. Dersom det ikke innkommer videosignaler, vil ikke betjening være mulig så lenge videosignalene befinner seg utenfor synkområdet.

\* MUTE knapp

Demper lyden. (Trykk knappen Play for gjenoppretting av lydvolumet.)

TIMER knapp

SIÜr tidsdisplayet som er innstilt med Timer pÜ Menyskjermen pÜ og av. Klokken vises ikke nÜr det ikke oppdages noe inngangssignal eller nÜr SYNC er utenfor rekkevide, under blanking, eller under frying. Se sidene 21 angÜende klokkens innstillingsmÜte.

ZOOM knapper

Disse knappene justerer bildets størrelse. (Se side 13.)

\* AUTO knapp

Denne knappen utfører auto- justeringsfunksjonen. *3

*Disse funksjonene virker ikke nÜr den innledende meldingen "NO INPUT IS DETECTED" eller "SYNC IS OUT OF RANGE" vises.

\*1 POSITION ikon

NÜR POSITION-knappen trykkes, vil displayikonet for bildeforflytting vises i nederste hîyre hjirne.

\*2 P in P-funksjon

Med funksjonen P in P vil signalene gå inn til både RGB og VIDEO. Denne funksjonen er virksom kun når RGB-signalet har blitt valgt. Incenting vil vises hvis det ikke signaler kommer inn eller dersom RGB-signalene ligger utenfor synk-området.

När P in P er virksom vil audio-inngangen for video velges automatisk. Med P in P funksjonen kan en skifte audio-inngang ved å trykke VOL eller VOL knappene på fjernkontrollen. Audiobarometeret vises og kan reguleres med DISK PAD.

RGB/VIDEO

\*3 Auto-justeringsfunksjonen

Prosjektøren vil automatisk justere 4 funksjoner (V POSI. H POSI. H FASE, H STR.).

Når AUTO velges (flytt markøren til høyre for den manuelle posisjonen), vil AUTO-bekreftelsesmenyen nedenfor bli vist.

\*4 Betjeningsmetode for styrepute (Disk Pad)

• Flytt og velg ved å vippe styreputen i ønsket retning.
• Trykk inn styreputen for å utføre funksjonen for venstre museknapp.

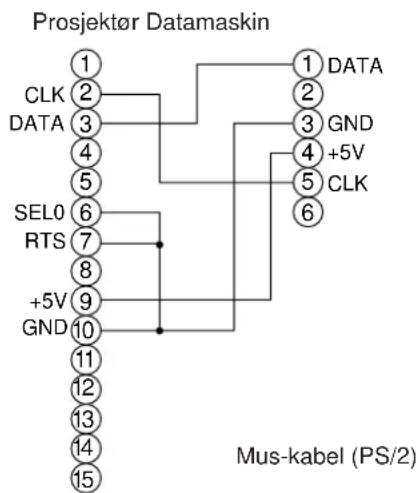

• Det kreves en muskabel hvis mus skal brukes. (Se side 26, 27)

Delenes navn og funksjoner (forts.)

Advarsel

• Autojustering kan ta opptil 30 sekunder.
- Autojusteringen vil i visse tilfeller ikke virke som forventet, avhengig av tilkoplet datamaskin og signaltypen.
- Husk å forstørre bildene til full skjermstørrelse när bilder med lav oppløsning skal vises.
- Etter at autojusteringen er fullført vil bildet være noe mørkt i visse tilfeller pga, automatisk justering av signalnivået.
- Autojustering er ikke mulig mens oppstartsbildet vises ("NO INPUT IS DETECTED" eller "SYNC IS OUT OF RANGE") og under stillbildefunksjonen FREEZE eller forstørrelsefunksjonen MAGNIFY.
- Auto-justering utføres när følgende operasjoner foretas.

1. Når signaltypen for inngangskilde endres.

2. Når du trykker på Auto-justeringsknappen (AUTO).

3. Meldingen "AUTO IN PROGRESS" vises på skjermen under automatisk justering.

4. Det kan forekomme forstyrrelser på skjermen under automatisk justering, men dette er ikke tegn på noe galt.
5. Kun RGB1 eller RGB2 kan brukes som inngangssignal.
6. Automatisk justering kan også utføres ved hjelp av betjeningsknappene på hovedenheten. Hold nede RESET-knappen (nullstilling) og trykk på inngangsskifteknappen (INPUT).

Isetting av batterier Isetting av størrelse AA-batterier i fjernkontrollen.

1 Fjern batteridekselet.

Skyv pÜ knotten samtidig som batteridekslet liftes opp.

2 Isetting av batteriene.

Pass på at pluss- og minuspolene isettes riktig.

3 Sett batteridekselet tilbake på plass.

Advarsel

Advarsler angående bruk av batteriene.

• Bruk kun angitte batterityper med denne prosjektøren. Gamle og nye batterier må heller ikke blandes fordi dette kan resultere i batterilekkasje eller at batteriene sprekker som igjen kan forårsake brann eller personskader.
• Når batteriene isettes må en passe på at pluss- og minuspolene blir plassert riktig vei slik som er anvist på prosjektøren. Feil isetting kan resultere i batterilekkasje eller i at batteriene sprekker som kan forårsake personskader eller forurense omgivelsene.

Advarsel

Advarsler angående bruk av fjernkontrollen

• Ikke utsett fjernkontrollen for støt av noe slag.
• Ikke utsett fjernkontrollen for fuktighet eller plasser den på en våt overflate. Slik håndtering kan resultere i driftssvikt.
• Hvis fjernkontrollen ikke skal benyttes for en lengre tidsperiode bør batteriene tas ut.
• Batteriene bør utskiftes snarest hvis problemer med betjening av fjernkontrollen oppstår.
• Ikke legg fra deg fjernkontrollen i nærheten av prosjektørens kjølevilte.
• Ikke ta fjernkontrollen fra hverandre dersom problemer med betjeningen skulle oppstå. Vennligst lever fjernkontrollen til autorisert servicepersonale for inspeksjon.

Advarsel

Laserviseren på fjernkontrollen brukes som pekestokk.

Ikke kikk direkte inn i laserstrålesenderen eller pek laserstrålen på andre personer.

∅yets netthinne kan skades dersom laserstrålen entrer øyets indre.

CAUTION LASER RADIATION- DO NOT STARE INTO BEAM WAVE LENGTH: 650mm MAX . OUTPUT: 1mW CLASS 2 LASER PRODUCT RADIATION-LASER NON GUARDAPE NEL PACOLOUCE APPARECCHIO LASER DCLASE 2 PAYONNEMENT LASER NE PAS REGARDER DANIS LE FABCEAL APPAREIL A. ASERTICE CLASSE 2 LASER STRABULD MOINT IN DD/STRAVIL CLICKEN LASER CLASSE 2 MANUFACTURED MANUFACTURER A MADE IN JAPWN EC00825-1, 1993 - M1-1997 AVOID EXPOSURE- LASER RADIATION IS EMITTED FROM THIS APERTURE

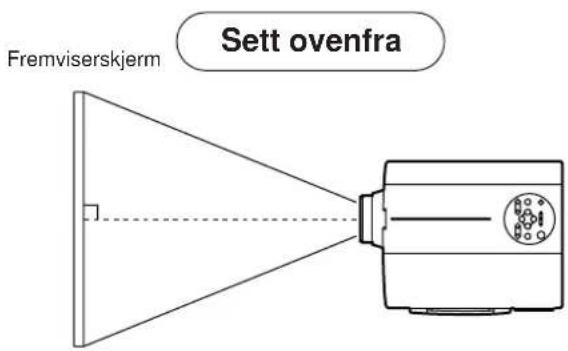

Typisk oppsetting av prosjektør og fremviserskjerm

Bruk figuren nedenfor som referanse til å avgjøre skjermstørrelse og projeksjonsavstand.

Fremviserskjerm Sett ovenfra

Sett fra siden Linsens senter b a

Bruk av de justerbare føttene

a. Avstand fra LCD-prosjektøren til fremviserskjermen.
b. Avstand fra linsens senter til nederste del av skjermen (a, b: +/- 10%).

Advarsel

LCD-prosjektøren bør vanligvis plasseres på en vannrett overflate (føttene kan peke oppover).

Hvis prosjektøren legges på siden eller med linsen pekende rett opp eller rett ned kan dette medføre at den innvendige temperaturen heves som kan resultere i driftssvikt.

Projeksjonsavstanden vist i figuren til venstre er gyldige for full størrelse (1,024 · 768 bildeelementer).

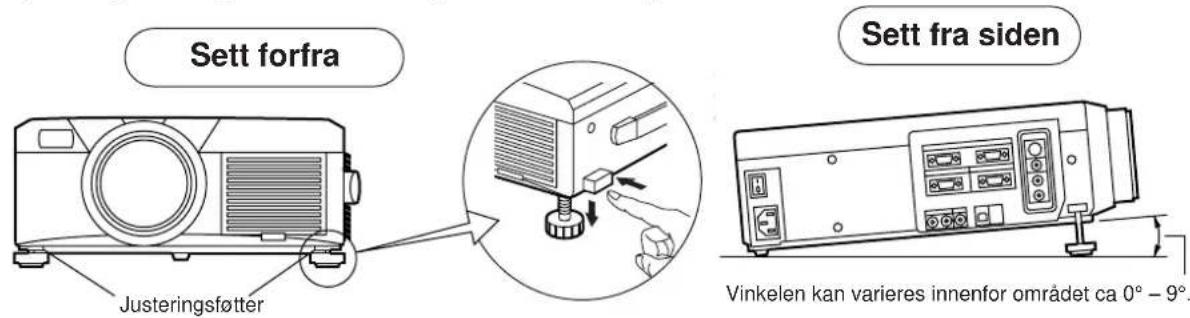

Bruk justeringshulene på undersiden til å justere fremvisningsvinkelen.

Sett forfra Justeringsføtter Sett fra siden Vinkelen kan varieres innenfor området ca 0° – 9°.

1. Løft opp prosjektøren og frigjør justeringslåsen.
2. Lås justeringsføttene godt fast etter at vinkelen er ferdig justert.
3. Roter justeringshjulene for finjustering.

Advarsel

• Ikke frigjør låsemekanismen dersom ikke prosjektøren samtidig holdes. Hvis ikke kan prosjektøren velte eller fingre kan bli klemt og dermed bli skadet.
• Ikke bruk kraft ved justering av justeringshjulet. Dette kan føre til at justeringshjulet eller låsemekanismen ødelegges.
• Lås justeringshjulet godt fast. Dersom låsemekanismen er vanskelig å betjene bør en endre vinkelen noe og forsøke på nytt.

Grunnleggende betjening

Fremvisning 1 2 3 4 5 7 2 5 4 VIFRO LASER RGB STRAWKON POSITION RESET MENU FREE VOLUME MAGNPT OFF PAP PATE AUTO CREAM TIME FOCUS ZOOM

1 Slå på prosjektøren med hovedstrømbryteren [I: ON].

- POWER-indikatoren vil lyse oransje.

2 Trykk på knappen STANDBY/ON.

• POWER-indikatoren vil først blinke og deretter lyse grønt.
  • Når indikatoren blinker grønt betyr dette at enheten varmes opp.

3 Ta av linsehetten.
4 Bruk knappene ZOOM til å justere bildets størrelse.
5 Bruk knappene FOCUS til justere fokus.

(1) Skjermbildet som vises til høyre vil komme til syne når en av FOCUS-knappene trykkes.
(2) Bruk FOCUS-knappene til å justere fokus inntil bildet blir skarpt.
(3) Beskjeden "FOCUS" vil forsvinne når en annen knapp trykkes.
- (Dersom det ikke forekommer inngangssignaler, vil ikke fokustegnene vises så lenge videosignalene befinner seg utenfor synkområdet.)
+++FOCUS+++

6 Slå på strømmen for tilkoplede enheter.

Se side 31 angående tilkopling av andre enheter.

7 Trykk enten knappen INPUT på prosjektøren eller VIDEO/RGB på fjernkontrollen for valg av signalkilden som skal vises på fremviserskjermen.

Den valgte signalkildeinngangen vil vises nederst i høyre hjørne.

Skjermeksempel

RGB 1

Grunnleggende betjening (forts.)

Avslåing av prosjektøren

1 Trykk på knappen STANDBY/ON i ca. 1 sekund.

• Nettindikatoren blinker oransje, deretter slukker lampen. Cirka 1 sek. etter det, vil indikatorlampen lyse oransje.
• Etter at enheten har blitt slått av vil lampen nedkjøles i ca. 1 minutt og kan i denne perioden ikke slås av selv när knappen STANDBY/ON trykkes.
• Prosjektøren vil ikke settes i standby-modus hvis knappen STANDBY/ON ikke holdes nedtrykt i lang nok tid.

2 Slå av prosjektøren med hovedstrømbryteren [○ : OFF].

Viften vil drives i ca. 1 minutt etter at knappen STANDBY/ON har blitt trykket. Ikke slå av hovedstrømbryteren när lampen lyser fordi dette kan resultere i at lampens levetid forkortes.

Plug & Play

Denne prosjektøren er kompatibel med standarden VESA DDC 1/2B. Plug & Play er mulig når enheten tilkoples en datamaskin som er kompatibel med VESA DDC (display-data-kanal).

(Plug & Play er en system-oppsettstype hvor komponenter koples til en PC, skjerm og operativsystem.

Advarsel

• Bruk den medfølgende RGB-kabelen ved bruk av Plug & Play. Med andre kabler vil pluggene (12) - (15) i visse tilfeller ikke innkoples (kun gyldig for RGB1).
• Denne innretningen er godkjent som PnP-monitor. Bruk standard Windows 95/98 display-drivere.
• Det kan forekomme at denne funksjonen ikke virker avhengig av hvilken PC som brukes.
• Når DDC-funksjonen ikke virker på en PC som kjører Windows 95/98, velger du displaytype fra Skjermprioritet. Det anbefales å velge Super VGA 1024 x 768 (60-75HZ) som displaytype. DDC-funksjonen virker ikke ved tilkopling til en Macintosh PC.

Stillbildefunksjonen FREEZE

Denne funksjonen brukes til å "fryse" bildematerialet som fremvises.

(se side 10)

VIDEO LASER RGB STANDBY/ON POSITION MENU RESET FREEZE MAGN/FY VOLUME OFF P IN P MUTE AUTOBLANK TIMER 1

1 Trykk knappen FREEZE.

• Bildet som fremvises vil bli "fryst".
• Merket [ ] vil komme til syne i nedre høyre hjørne av skjermen når stillbildefunksonen FREEZE er virksom.

Annullering av FREEZE-funksjonen

1 Trykk knappen FREEZE.

• FREEZE-funksjonen vil opphøre.
• Merket [▶] vil vises i ca. 3 sekunder när FREEZE-funksjonen annulleres.

Advarsel

• Dersom det ikke innkommer videosignaler, vil ikke stillbildefunksjonen være betjenbar så lenge videosignalene befinner seg utenfor synkområdet.
• FREEZE-funksjonen vil annulleres hvis en knapp for inngangssignalvalg trykkes eller hvis en innkoplet datamaskins skjerm-modus endres.
• Når et stillbildesignal innkommer med FREEZE-funksjonen virksom, må en passe på at FREEZE-funksjonen ikke annulleres.
• FREEZE-funksjonen kanselleres etter at operasjoner “FOKUS”, +, -, “TIMER”, “P iN P”, “AUTO”, “VOLUM ∧ ∨”, “MENY”, “MUTE” og “POSISJON”.

Forstørringsfunksjonen MAGNIFY

Deler av et bilde kan forstørres.

(se side 10)

VIDEO LASER RGB STANDBYION POSITION 4 5 1,2 3 RESET MENU FREEZE MAGNIFY VOLUME OFF 6 P in P MUTE AUTOBLANK TIME

1 Trykk knappen MAGNIFY+.

- Den midtre delen av bildet vil forstørres cirka 2X.

Endring av forstørringsgraden

2 Trykk knappen MAGNIFY+.

- Når denne knappen trykkes vil bildet forstørres ytterligere.

3 Trykk knappen MAGNIFY—.

- Når denne knappen trykkes vil bildet forminskes ytterligere.

5 Trykk øverste, nederste, venstre eller høyre del av DISK PAD.

- Det forstørrede bildet vil forflyttes i henhold til delen av DISK PAD som trykkes.

Gjenoppretting av normal fremvisning

6 Trykk knappen MAGNIFY OFF.

Advarsel

• Dersom det ikke innkommer videosignaler, vil ikke forstørringsfunksjonen være betjenbar så lenge videosignalene befinner seg utenfor synkområdet.
• Forstørringsfunksjonen vil annulleres hvis en knapp for inngangssignalvalg trykkes eller hvis en innkoplet datamaskins skjerm-modus endres.
• Forstørringsfunksjonen oppheves etter betjening av “AUTO”, “KEYSTONE”.

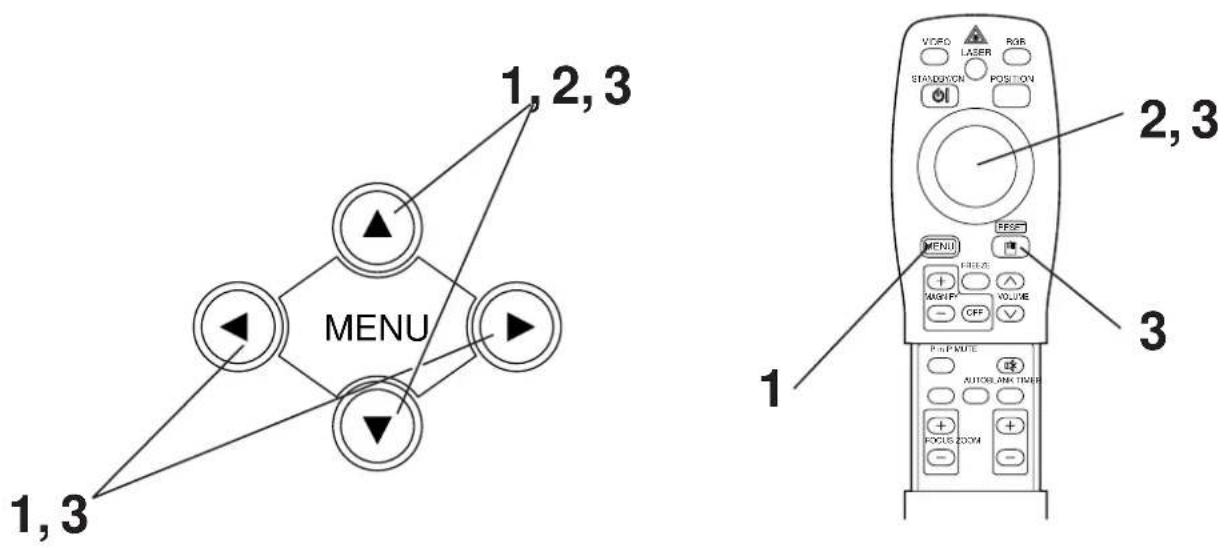

Justeringer og funksjoner

1,2,3 MENU 1,3 1 2,3 3 1 VOFC LASER ROR STADDSON POSITION MENU FREE MIGHT VOLUME OFF PMP KUTE AUTO LINK TIMER FOCUS ZOOM

1 Trykk menyknappene MENU (▲▼◄►) på prosjektøren eller knappen MENU på fjernkontrollen.

- Menyvinduet vil viscs. (Se sidene 18 - 21 for naermere forklaring.)

2 Trykk på prosjektørens MENU-knapper (▲▼◀▶) eller fjernkontrollens DISK PAD for å velge menypunktet som skal stilles.

Gjenoppretting av de opprinnelige innstillingene

- Velg punktet på menyen som du ønsker å stille tilbake til den opprinnelige innstillingen.

- Trykk nullstillingsknappen RESET.

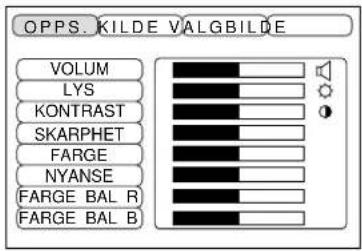

OPPS.

Bilder og visningsposisjoner kan justeres med oppsettmenyen OPPS.

RGB signalinngang

OPPS. KILDE VALGBILDE VOLUM LYS KONTRAST V POS. H POS. H FASE H STR. (FARGE BAL R) (FARGE BAL B)

VIDEO signalinngang

OPPS. KILDE VALGBILDE VOLUM LYS KONTRAST SKARPHET FARGE NYANSE FARGE BAL R FARGE BAL B

Innstilling	Innstillingsfunksjon
VOLUM	Hever volumet Dæmper volumet
LYS (LYSSTYRKE)	Mørkere Lysere
KONTRAST	Lavere kontrast Høyere kontrast
SKARPHET	Diffus Skarp
FARGE	Mindre Mør
NYANSE	Rødere Grønnøre
V. POS. (V. POSISTON)	Beveger bildet opp eller ned
H. POS. (H. POSISTON)	Beveger bildet til høyre eller venstre
H. FASE	Minsker bildeflimmer
H. STR.	Gjør bildet videre eller smalere
FARGE BAL. R (FARGE BALANSE R∅D)	Mindre rîd Mør rîd
FARGE BAL. B (FARGE BALANSE BLÅ)	Mindre blÜ Mør blü

Beveg markøren til punktet du ønsker å stille inn og bruk prosjektørens MENU-knapper eller fjernkontrollens DISK PAD til å forlenge eller forkorte barometerlengdene for hver innstilling.

Advarsel

• Menyen kan ikke vises nå oppstartsbildet vises (“ No input is detetected.” eller “Sync is out of range”. )
• Fargenyansen kan justeres med N-PAL, M-PAL, PAL eller SECAM videosiganlinngang.
• NYANSE, FARGE og SKARPHET kan ikke justeres med signaler som kommer gjennom RGB-inngangen.
• V POS., H POS., H FASE og H STR. kan ikke justeres med signaler som kommer gjennom VIDEO-inngangen.
• FREEZE-funksjonen oppheves etter betjening av "Meny".
• FREEZE-funksjonen kanselleres etter at "Menu" betjenes.

INN

Menyen INN benyttes til å velge skjermens RGB-signal synk-frekvens og VIDEO signalinngangskilde.

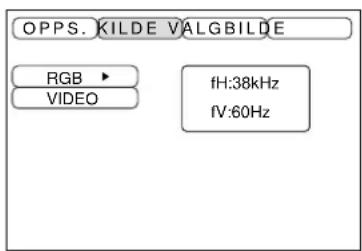

OPPS. KILDE VALGBILDE RGB ▶ VIDEO fH:38kHz fV:60Hz

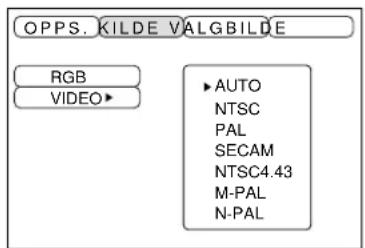

OPPS. Kilde Valgibilde RGB VIDEO> ▶AUTO NTSC PAL SECAM NTSC4.43 M-PAL N-PAL

Innstilling	Innstillingsfunksjon
RGB	Viser følgende RGB inngangerfH: Horisontal synk-frekvensfV: Vertikal synk-frekvens
VIDEO	Stiller videosignalsystemet. Dersom fremvisninger er ustabil (ingen farge) eller ruller, bør en velge innstillingen som er i overensstemmelse med typen inngangssignal.

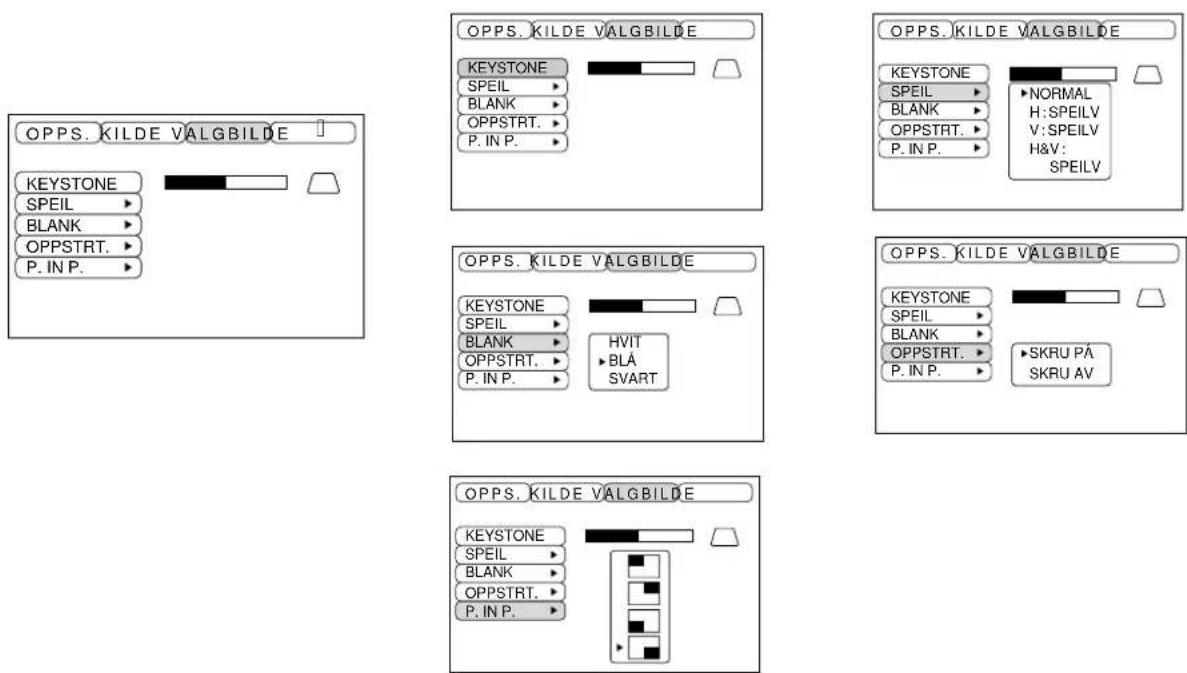

BILDE

Menyen BILDE kan benyttes til bildereversering etc.

Innstilling	Innstillingsfunksjon
KEYSTONE	Reduserer keystonedistorsjon Reduserer keystonedistorsjon i nedre del av bildet. i øvre del av bildet.
SPEIL	Reverserer det fremviste bildet horisontalt eller vertikalt.H: Reverserer bildet horisontalt.V: Reverserer bildet vertikalt.H&V: Både horisontal og vertikal reversering.
BLANK	Velger blank farge dersom det ikke registreres et signal eller dersom knappen BLANK ON trykkes.Blankfunksjonen aktiveres hvis et signal ikke registreres i løpet av 5 minutter.
OPPSTRT.	Åpner og lukker oppstartsvinduet ved signalmottak under oppstart.Ved kansellering skifter bakgrunnsfargen til blå.
BESKJED	Velger sub-vinduet P IN P for skjermposisjonering.

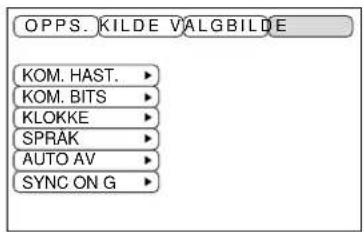

VALG

Menyen VALG gir kontroll over kommunikasjonsfunksjoner etc.

OPPS. KILDE VALGBILDE KOM. HAST. ► KOM. BITS ► KLOKKE ► SPRAK ► AUTO AV ► SYNC ON G ►

OPPS. KILDE VALGBILDE KOM. HAST. ▶ 1200bps KOM. BITS ▶ 2400bps KLOKKE ▶ 4800bps SPRAK ▶ 9600bps AUTO AV ▶ 19200bps SYNC ON G ▶

OPPS. KILDE VALGBILDE KOM. HAST. ▶ KOM. BITS ▶ KLOKKE ▶ SPRAK ▶ AUTO AV ▶ SYNC ON G ▶ ▶ 7N1 8N1

OPPS. KILDE VALGBILDE KOM. HAST. > KOM. BITS > KLOKKE > SPRAK > AUTO AV > SYNC ON G 10 min. ↓

OPPS. KILDE VALGBILDE KOM. HAST. ▶ KOM. BITS ▶ KLOKKE ▶ SPRAK ▶ AUTO AV ▶ SYNC ON G ▶ ► ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NORSK NEDERLANDS JAPANESE

OPPS. KILDE VALGBILDE KOM. HAST. KOM. BITS KLOKKE SPRAK AUTO AV SYNC ON G 10 min.

OPPS. KILDE VALGBILDE KOM. HAST. ► KOM. BITS ► KLOKKE ► SPRAK ► AUTO AV ► SYNC ON G ► ►SKRU PÅ SKRU AV

Innstilling	Innstillingsfunksjon

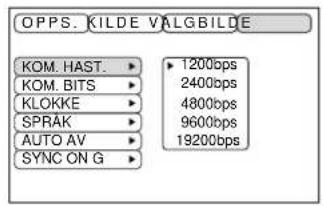

KOM. HAST.	Velger dataoverføringens hastighet (5 trinn).
KOM. BIT	Velger formatet for dataoverføringen.7N1 ... 7 data-bits, ingen paritet, 1 stoppbit.8N1 ... 8 data-bits, ingen paritet, 1 stoppbit.

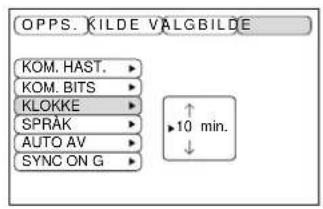

KLOKKE	Innstiller minuttene på klokken (0 - 99).

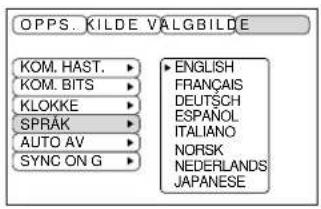

SPRÅK	Velger skjerm-menyens språk.(Engelsk, fransk, tysk, spansk, italiensk, norsk, nederlansk, japansk)

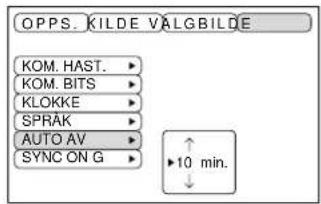

AUTO. AV	Velger funksjonen for automatisk strømavslag når ingen signaler mottas gjennom signalinngangene. Still tid: 1 - 99 min., 0: ikke innstilt.
SYNC ON G	Aktiverer eller deaktiverer funksjonen SYNC ON G.

1. Inngangssignaler

S-VIDEO signal		Lysstyrke-signal 1,0V p-p, 75 Ω terminatorFarge-signal 0,286V p-p (blokk-signal), 75 Ω terminator
VIDEO signal		1,0V p-p, 75 Ω terminator
Audio-signal	Inngang	200mV rms, 20k Ω eller mindre (maks. 3,0V p-p)
	Utgang	0 - 200mVrms, 1k Ω

2. Signal-utgangskontakter

Farge-signal Lysstyrke-signal Jording Jording

Prioritetsrekkefølgen for video-inngangskontaktene er som følger.

(1) S-VIDEO inngangskontakt

(2) RCA inngangskontakt

Når video-signaler blir fremvist vil audio-signalene som kommer inn gjennom video-inngangen bli sent ut til audio-utgangskontakten (RGB/VIDEO).

Kopling til RGB-signalkontakten

1. Inngangssignaler

Video-signal Analogt, 0,7V p-p, 75 Ω		terminator (positiv polaritet)
Horisontalt synk-signal TTL-nivå (positiv/negativ polaritet)
Vertikalt synk-signal TTL-nivå (positiv/negativ polaritet)
Sammensatt synk-signal TTL-nivå
Audio-signal	Inngang 200mV rms, 20k Ω eller mindre (maks. 3,0V p-p)
	Utgang 0–200mVrms, 1k Ω

2. Signalutgangskontakter

1 V	deo-inngang (rød) 9 N.C.
2 V	deo-inngang (grønn) 10 Jording
3 V	deo-inngang (blå) 11 N.C.
4 N.C.	12	DDC	-kontakt (Display Data Channel)
5 N.C.	13	Horis	ontalt synk-signal/sammensatt synksignal
6 Jording (rød)	14	Vertikalt synk-signal
7 Jording (grønn)	15	DDC	-kontakt (Display Data Channel)
8 Jording (blå)

15-pluggs D-sub kontakt

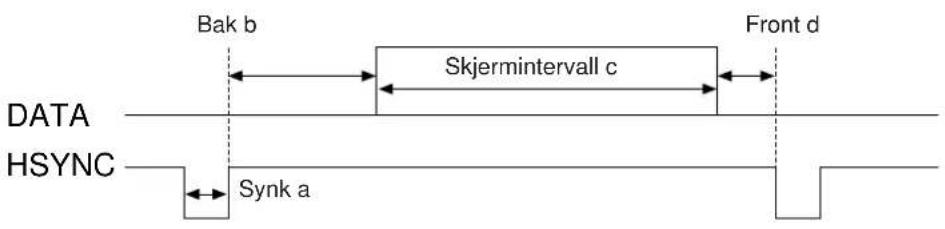

3. Eksempler på datasignaler

Oppløsning fH fV H · V (kHz) (Hz)			Klasse Signaltype Visningstype		Merknad 1
640 · 400 24,8	56,4 NEC PC9800 Innzooming
640 · 350 37,9	85,1 VESA	VGA-1		Innzooming
640 · 400 37,9	85,1 VESA	VGA-2		Innzooming
720 · 400 37,9	85,0 VESA	TEXT		Innzooming
640 · 480 31,5	59,9 VESA	VGA-3		Innzooming
640 · 480	35,0	66,7		Mac 13" modus	Innzooming	SW 1 ON SW 2 ON
640 · 480 37,9	72,8 VESA	VGA-3 (72Hz) Innzooming
640 · 480 37,5	75,0 VESA	VGA-3 (75Hz) Innzooming
640 · 480 43,3	85,0 VESA	VGA-3 (85Hz) Innzooming
800 · 600 35,2	56,3 VESA	SVGA (56Hz) Innzooming
800 · 600 37,9	60,3 VESA	SVGA (60Hz) Innzooming
800 · 600 48,1	72,2 VESA	SVGA (72Hz) Innzooming
800 · 600 46,9	75,0 VESA	SVGA (75Hz) Innzooming
800 · 600 53,7	85,1 VESA	SVGA (85Hz) Innzooming
832 · 624	49,7	74,5		Mac 16" modus	Innzooming	SW 2 ON SW 4 ON
1024 · 768	48,4	60,0	VESA	XGA (60Hz)
1024 · 768	56,5	70,1	VESA	XGA (70Hz)
1024 · 768	60,0	75,0	VESA	XGA (75Hz)
1152 · 864	67.5	75.0	VESA	SXGA(75Hz)	Utzooming
1280 · 960	60.0	60.0	VESA	SXGA(60Hz)	Utzooming
1280 · 1024	64.0	60.0	VESA	SXGA(60Hz)	Utzooming
1280 · 1024	80.0	75.0	VESA	SXGA(75Hz)	Utzooming

Merknad 1: Et Mac-adapter er nødvendig for denne oppløsningen.

Prosjektøren er kompatibel med 13 tommer-modus og 16 tommermodus.

Mac 13" modus=bryterne 1 og 2 stilles på ON.

Mac 16" modus=bryterne 2 og 4 stilles på ON.

CN 1 2 3 4 5 6 OFF

Eksempel på 16 tommer-modus)

Advarsel

• En del datamaskiner har flere enn ett skjerm-modus. Visse av disse skjerm-modus kan ikke benyttes med denne prosjektøren.
• Pass på å sjekke kontakttype, signalnivå, timing og oppløsning før denne prosjektøren tilkoples en datamaskin.
• Avhengig av inngangssignalet kan det, i visse tilfeller, ikke være mulig å fremvise et fullt bilde.

Kopling til video-signalkontaktene (forts.)

4. Oppstartssignaler

Følgende signaler brukes som oppstartssignaler

Visse datamaskiners signaltiming kan være forskjellig. I slike tilfeller bør en konsultere sidene 17 og 18 og justere menyen for V POS. og H POS.

Bak b Skjermintervall c Front d DATA HSYNC Synk a

1. Kople prosjektøren til datamaskinen med en egnet, kommersielt tilgjengelig kabel. Kople muskabelen fra prosjetøren
2. Trykk knappen INPUT på prosjektøren eller knappen RGB 1/2 på fjernkontrollen for valg av inngangen som datamaskinen skal koples til.
3. Start mus-funksjonen.
4. Se sidene 10 angående bruk av fjernkontroll og mus.
5. Musens hastighet vil være avhengig av hvor kraftig DISK PAD trykkes.

USB kontakt (type B)

Prosjektør

+5V ①—① +5V -DATA ②—② -DATA +DATA ③—③ +DATA AARDE ④—④ AARDE USB kabel

Datamaskin

USB kontakt (type A)

Advarsel

• Les bruksanvisningene for utstyret som skal tilkoples, nøye.
• Bruk den medfølgende USB kabelen eller tilsvarende for tilkopling.
  •Kun drivbar med USB när musen brukes.
  •Kople til kun en PC og ikke annet utstyr.
• Ved bruk av Windows 95, er det nîdvendig Ü innstille slik at USB kan brukes OSR 2.1 eller hîyere. Avhengig av hva slags vertskontrollversjon som benyttes, vil drift i visse tilfeller ikke vëre mulig.
• Med bærbare datamaskiner som har en innebygd posisjoneringsenhet som f.eks. en styrekule vil disse i visse tilfeller ha prioritet selv om en mus er tilkoplet men allikevel ikke drivbar.

I slike tilfeller bør de innebygde posisjonsgiveren og BIOS-innstillingen (system-oppsett) slik at en ekstern mus kan velges.

Etter en utført endring i BIOS, må operasjonene 1 - 3, som er beskrevet ovenfor, utføres.

Konsulter datamaskinens bruksanvisning angående BIOS-innstilingen.

I tillegg, visse datamaskiner har ikke et hjelpeprogram for driving av musen. Konsulter datamaskinens bruksanvisning.

1. Musfunksjonene

(1)Slå av strømbryterne både for prosjektøren og datamaskinen og kople de to enhetene sammen med den medfølgende kabel eller med en tilsvarende kommersielt tilgjengelig kabel. Frakople USB-kabelen fra prosjektøren.
(2)Slå på prosjektørens hovedstrømbryter (POWER-indikatorlampen lyser grønt).
(3) Trykk på knappen INPUT på prosjektøren eller knappen RGB på fjernkontrollen og velg inngangen som datamaskinen er koplet til.
(4) Slå på datamaskinen.
(5) Start musfunksjonen.

Dersom musen ikke aktiveres må det gjøres omstart på datamaskinen (varm omstart eller bruk omstartsknappene).

(6) Se side 10 angående bruk av fjernkontrollen.
(7) Musens hastighet vil være avhengig av hvor kraftig DISK PAD trykkes.

PS/2 Mus

kontrollkontakt 15-pluggs D-sub kontakt

Muskontakt 6-pluggs DIN Mini

Bruk mus-kabelen som medfølger eller en PS/2 mus-kabel (for IBM eller kompatible maskiner). Kabler for ADB-mus (Apple), buss-mus (NEC) og serielle mus er tilgjengelige som ekstrautstyr.

Advarsel

• Les bruksanvisningene nøye for utstyr som skal tilkoples før selve tilkoplingen utføres.
• Slå av prosjektøren og datamaskinens strømtilførsel før tilkoplingen utføres.

Tilkopling av mus-kabelen når datamaskinen er i drift kan resultere i funksjonssvikt. Bruk den medfølgende mus-kabelen eller en tilsvarende mus-kabel for tilkoplingen.

- Med bærbare datamaskiner som har en innebygd posisjoneringsenhet som f.eks. en styrekule vil disse i visse tilfeller ha prioritet selv om en mus er tilkoplet, men er ikke funksjonsdyktig.

I slike tilfeller bør de innebygde posisjonsgiveren og BIOS-innstillingen (system-oppsett) slik at en ekstern mus kan velges.

Etter en utført endring i BIOS, må operasjonene 1–3, som er beskrevet ovenfor, utføres.

Konsulter datamaskinens bruksanvisning angående BIOS-innstilingen.

I tillegg, visse datamaskiner har ikke et hjelpeprogram for driving av musen. Konsulter datamaskinens bruksanvisning.

Kopling til kontroll-signalkontakten (forts.)

CONTROL signalkontakt

Pluggnr. RS-232C		Mus
		PS/2 A	DB Seriell
1
2 CLK
3 DATA DATA
4
5
6 SELO SELO SELO
7 RTS	RTS RTS	RTS
8
9		+5V	+5V
10	GND	GND	GND	GND
11
12
13 RD
14	TD			TD
15

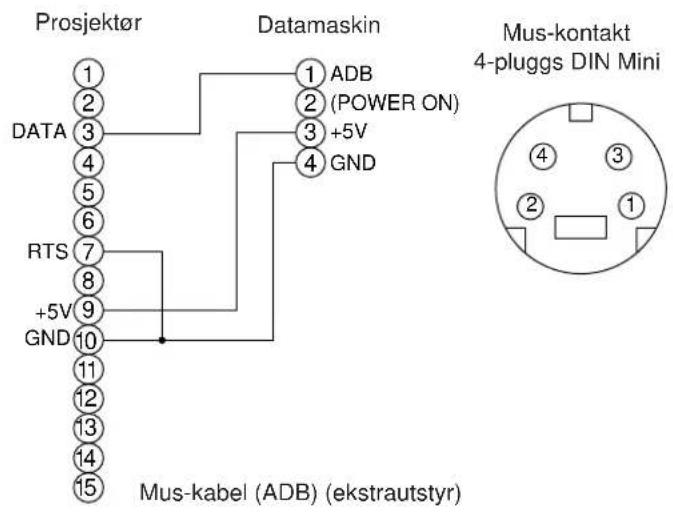

ADB (Mac) mus

Prosjektør DATA RTS +5V GND 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Datamaskin ① ADB ② (POWER ON) ③ +5V ④ GND Mus-kabel (ADB) (ekstrautstyr) Mus-kontakt 4-pluggs DIN Mini

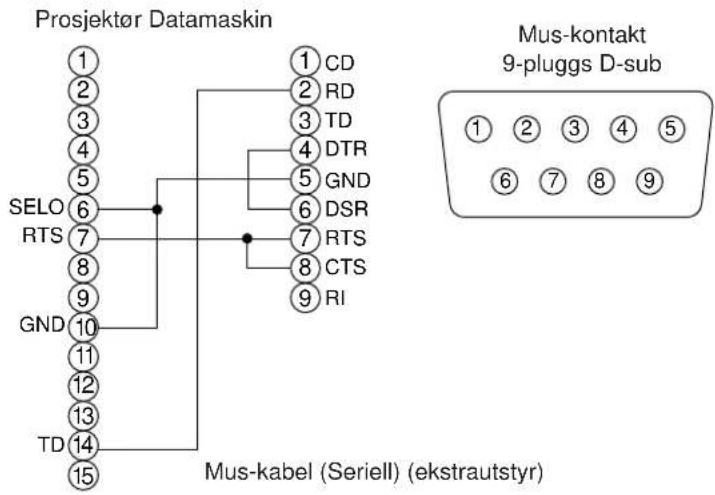

Seriell mus

Prosjektor Datamaskin ① ② ③ ④ ⑤ SELO 6 RTS 7 GND 8 10 11 12 13 14 15 ① CD ② RD ③ TD ④ DTR ⑤ GND ⑥ DSR ⑦ RTS ⑧ CTS ⑨ RI Mus-kabel (Seriell) (ekstrautstyr) Mus-kontakt 9-pluggs D-sub ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

Kopling til kontroll-signalkontakten (forts.)

2. RS232C kommunikasjon

(1) Slå av strømbryterne både for prosjektøren og datamaskinen og kople til RS232C kabelen.
(2) Slå på datamaskinens strømforsyning og, etter at datamaskinen har startet opp, slå på prosjektørens hovedstrømbryter.
(3) Se sidene 21 og innstill kommunikasjonshastigheten og antallet kommunaksjon-bits.
(4) Start kommunikasjonen med RS232C.

Kontroll-kontakt 15-pluggs D-sub

Prosjektør Datamaskin

RS232C kontakt 9-pluggs D-sub

RS232C kabel

	Prosjektør → datamaskin				Datamaskin → prosjektør
Kommando	Responskode Spørre				kode Innstillingskode			Standardinnstillingskode
	1.	2. data 1.			2. 1.	2. data 1.	2.
MOUSE (mus) 11h 05h	+1	20h	05h	31h 05h	+1	40h 05h
COMMUNICATE (kommuniser)	11h	06h	+1	20h	06h	31h 06h	+1	06h
POWER (strøm) 11h	11h	+1	20h	11h 31h	11h	+1
ZOOM	11h	12h	+1		——		31h	12h +1
FOCUS (fokus)	11h	13h	+1		——		31h	13h +1
MIRROR (speil)	11h	14h	+1	20h	14h	31h 14h	+1	40h 14h
INPUT (inngang)	11h	21h	+1	20h	21h	31h 21h	+1	40h 21h
(VIDEO)SYSTEM (videosystem)	12h	22h	+2	20h	22h	32h 22h	+2	40h 22h
VOLUME (volum)	11h	23h	+1	20h	23h	31h 23h	+1	40h 23h
MUTE (demp lyd) 11h	24h	+1	20h	24h	31h	31h	+3	40h 31h
BRIGHT (lysstyrke)	13h	31h	+3	20h	31h	33h	+3	40h 32h
CONTRAST (kontrast)	13h	32h	+3	20h	32h	33h	+3	40h 32h
COLOR (farge)	13h	33h	+3	20h	33h	33h	+3	40h 33h
TINT (nyanse)	13h	34h	+3	20h	34h	33h	+3	40h 34h
SHARPNESS (skarphet)	13h	35h	+3	20h	35h	33h	+3	40h 35h
H.FASE (H. fase)	13h	37h	+3	20h	37h	33h	+3	40h 37h
H.POSIT (H. posisj.)	14h	38h	+4		——		34h	38h +4 40h
H.SIZE (H. str.)	14h	36h	+4		——		34h	36h +4 40h
V.POSIT (V. posisj.)	14h	3Ah	+4		——		34h	3Ah +4 40h
COLOR BALANCE R (fargebalanse - rød)	13h	3Bh	+3	20h	3Bh	33h	3Bh	+3 40h 3Bh
COLOR BALANCE B (fargebalanse - blå)	13h	3Dh	+3	20h	3Dh	33h	+3	40h 3Dh
AUTO ADJUST (auto-just)	11h	3Ch	+1	20h	3Ch	31h	+1	40h 3Ch
BLANK	11h	41h	+1	20h	41h	31h	+1	40h 41h
MAGNIFY (forstørr)	11h	15h	+1	20h	15h	31h	+1	40h 15h
FREEZE (stillbilde)	11h	16h	+1	20h	16h	31h	+1	40h 16h

Kommando data-tabell

Dataelement Datakode
MOUSE (mus) 00h=deaktiver musfunksjon, 01 - 7Fh=start musfunksjon
COMMUNICATIE 0Xh=8N1, 1Xh=7N1(kommuniser) X0h=1200 bps, X1h=2400 bps, x2h=4800 bps, X3h=9600 bps, X4h=19200 bps
POWER (strøm) 3Eh=strøm av (standby status), 3Fh=strøm på
ZOOM 01 - 3Fh=Fokus+, 41 - 7Fh = Zoom -
FOCUS (fokus) 01 - 3Fh=Focus+, 41 - 7Fh=Fokus -
MIRROR (speil) 00h=Normal, 01h=H: Reverser, 02h=V: Reverser, 03h = H&V: Reverser
INPUT (inngang)	11h=VIDEO, 21h=RGB1, 22h = RGB2
SYSTEM (VIDEO)	00H 00H=Auto, 00h 01h=NTSC 00H 04H=NTSC4.4300H 02H=PAL, 00H 03H=SECAM 00H 05H=M-PAL, 00h 06h=N-PAL
VOLUME (volum) 00h (lavt volum) - 24h (høyt volum)
MUTE (demp lyd) 00h=mute-funksjon av, 01h=mute-funksjon på
BRIGHT (lysstyrke)	00h 00h 00h (mørk) - 00h 00h 24h (lyssterk)
CONTRAST (kontrast)	00h 00h 00h (lav) - 00h 00h 24h (høy)
COLOR (farge)	00h 00h 00h (blek) - 00h 00h 24h (massiv)
TINT (nyanse)	00h 00h 00h (rød) - 00h 00h 24h (grønn)
SHARPNESS (skarphet)	00h 00h 00h (lav skarphet) - 00h 00h 24h (høy skarphet)
H. PHASE (H. fase)	00h 00h 00h - 00h 00h 24h
H. POSIT(H. posisj.)	00h 00h 00h 01h (Høyre) flyttes ett steg00h 00h 00h 7Fh (Venstre) flyttes ett steg
H. SIZE (H. str.)	00h 00h 00h 01h (Stor) Flyttes to steg00h 00h 00h 7Fh (Liten) Flyttes to steg
V. POSIT(V. posisj.)	00h 00h 00h 01h (Opp) Flyttes ett steg00h 00h 00h 7Fh (Ned) Flyttes ett steg
COLOR BALANCE R(fargebalanse R)	00h 00h 00h (Lys rød) - 00h 00h 24h (Mørk rød)
COLOR BALANCE B(fargebalanse B)	00h 00h 00h (Lys blå) - 00h 00h 24h (Mørk blå)
AUTO ADJUST (auto -just.)	00h (Auto-juster (aktiver))
BLANK	0Xh=blanking av, 1Xh=blanking påX=8 Sort, X=9 Blå, X=F Hvit
MAGNIFY (forstørr)	00h=normal visning01h = zoom-forstørrelse eller økt forstørrelsesgrad.7Fh = zoom-forminskning.
FREEZE (stillbilde)	00h = normal visning, 01h = stillbilde-visning

Konfigurasjonen for kommandokoder består av en 2-byte kommando og etterfølgende data.

- Første byte av kommandoen indikerer kommandotypen med 3 bits på MSB-siden og datalengden med 4 bits på LSB-siden.

Prosjektør-datamaskin Datamaskin-prosjektør

0xH': Feilkode '2xH': Spørrekode

'1xH': Responskode '3xH': innstillingskode

‘70H’ : gruppe-feilkode ‘4xH’ : standardinnstillingskode

indikerer datalengden (eksempel: x=2 representerer en 2-byte kommando).

- Byte nummer to i en kommando indikerer kommandoens innhold.

Spør om prosjektørens tilstand

(1) Fordringskoden '20H' + 'yyH' sendes fra datamaskinen til prosjektøren.
(2) Prosjektøren svarer med responskoden '1xH' + 'yyH' + data til datamaskinen.

Endring av prosjektørens innstillinger

(1) Innstillingskoden '3xH' + 'yyH' + data sendes fra datamskinen til prosjektøren.
(2) Prosjektøren endrer innstillingen i henhold til innstillingkoden ovenfor.
(3) Prosjektøren svarer med responskoden '1xH' + 'yyH' + data til datamaskinen.

Advarsel

Responsdata i punkt (3) ovenfor behøver ikke å tilsvare innstillingsdata i (1).

F.eks. når prosjektøren ikke kan innstille innstillingsdata i (1) vil prosjektøren kanskje innstille nærmeste verdi. Denne verdien vil brukes som responsdata i punkt (3). Hvis ikke vil prosjektøren svare med feilkoden '0xH' + 'yyH' + data.

Bruk av prosjektørens standardinnstillinger

(1) Datamaskinen sender koden for standardinnstilling '40H' + 'yyH' til prosjektøren.
(2) Prosjektøren skifter den angitte innstillingen til standardinnstillingen.
(3) Prosjektøren svarer standardverdien med responskoden '1xH' + 'yyH' = data.

Når en avsendt kommando fra prosjektøren ikke forstås av datamaskinen

(1) Datamaskinen sender kommandokoden '3xH', '4xH' eller '4xH' + 'yyH' + data til prosjektøren.
(2) Når kommandoen som sendes av prosjektøren ikke kan forstås, vil datamaskinen svare med feilkoden '00H' + 'yyH'.

Når en avsendt kommando fra prosjektøren ikke forstås

(1) Datamaskinen sender kommandokoden '3xH', '4xH' eller '4xH' + 'yyH' + data til prosjektøren.
(2) Når kommandoen som sendes av prosjektøren ikke kan forstås, vil datamaskinen svare med feilkoden '00H' + 'yyH'.
Når datalengden er større enn indikert av datalengdekoden vil prosjektøren ignorere delen av koden som overskrider lengden. I motsatt tilfelle, hvis datalengden er kortere enn indikert av datalengdekoden vil datamaskinen sende en feilkode til prosjektøren.

Når en gruppefeil oppstår

Repeteres 10 ganger inntil en respons gis til feilkoden 70H + 70H.

Når en kommando eller data ikke sendes innenfor grensen på 500ms etter at kommandokoden '2xH', '3xH' eller '4xH' sendes av datamaskinen, vil feilkoden '70H' + '70H' returneres så snart 500ms har forløpt. Hvis det etter dette ikke oppstår en respons innen 1 sekund, vil det oppstå en gruppefeil.

Advarsel

• Korrekt drift er ikke garantert dersom prosjektøren mottar udefinerbare kommandoer eller data.
• Et intervall på minst 40ms bør gis mellom responskoden og en hvilken som helst annen type kode.

Eksempel på systemoppsett

Advarsel

Slå av strømmen for samtlige komponenter før tilkoplinger foretas.

Konsulter hver enhets bruksanvisning før tilkoplinger utføres.

Rengjøring av luftfilteret

Rengjør luftfilteret ca. hver 100. time.

1 Slå av prosjektørens hovedstrømbryter MAIN POWER og trekk ut strømledningen.

2 Fjern luftfilteret i front.

Rengjøring av luftfilteret (forts.)

3 Rengjør luftfilteret med en støvsuger

4 Sett luftfilteret tilbake på plass.

Advarsel

Dersom luftfilteret blir tilstoppet med støv e.l., kan det forekomme at prosjektøren automatisk slår seg av for å forhindre at temperaturen heves innvendig.(Lampens indikatorfarge skifter til rød.)

Ikke bruk prosjektøren hvis luftfilteret er fjernet. (Hvis enheten brukes uten luftfilter, kan støv trenge inn i LCD-panalet og forårsake negativ innvirkning på bildekvaliteten.)

Lampe

Når prosjektøren brukes over lengre tid vil bilder etter vært synes mørkere og fargene kan forringes.

Fordi funksjonsfeil kan oppstå hvis prosjektøren benyttes i en slik tilstand, bør lampen i slike tilfeller utskiftes med en ny.

Følgende indikator eller beskjed som vises når strømmen slås på, vil indikere at lampen bør utskiftes.

Når dette forekommer må lampen utskiftes med en ny. Kontakt din forhandler eller servicebyrå angående utskifting av lampen.

Advarsel

Hvis lampens temperatur blir for høy, kan strommen til prosjektøren brytes for å forhindre for stor temperaturstigning inni prosjektøren. (POWER-indikatoren slukker.) slå nettbryteren av (MAIN POWER), vent i ca. 20 minutter og slå nettbryteren på igjen. Hvis ikke prosjektøren virker som den skal etter at nettbryteren slås på, vennhgst kontakt forhandleren eller et serviceverksted.

Meldingstabell

Skjermvisning

Følgende beskjeder vises på skjermen.

CHANGE THE LAMP“CALL A MAINTENANCE PERSON”	Den totale levetiden for lampen er i ferd med å utløpe. Skift ut lampen men en ny.Lampen vil slå seg av automatisk når lampens brukstid har blitt overskredet. *1
“CHANGE THE LAMP” “CALL A MAINTENANCE PERSON” “THE POWER WILL TURN OFF AFTER * hr.”	Den totale levetiden for lampen er i ferd med å utløpe. Etter (*) timers bruk vil lampen slukke. Skift ut lampen snarest mulig. *1*Indikerer antallet timer inntil lampen slukkes automatisk.
Blinking of “CHANGE THE LAMP”	Lampens totale brukstid har blitt overskredet. Indikatoren vil blinke i cirka 10 min. og deretter slå seg av automatisk. Skift ut lampen med en ny.
NO INPUT IS DETECTED	Ingen signaler har blitt registrert fra signalinngangen (se sidene 22,23).
SYNC IS OUT OF RANGE	Nåværende horisontal og vertikal frekvens kan ikke benyttes med denne prosjektøren (se sidene 23,24).

*1 Denne visningen vil forsvinne etter ca. 3 minutter, men vil vises på nytt hvis strømmen slås på igjen.

Indikatorer

POWER-indikatoren, LAMP-indikatoren og TEMP-indikatoren lyser eller blinker i følgende situasjoner.

POWER indikator	LAMP indikator	TEMP indikator	Status	Handling
Lyser oransje	Slås av	Slås av	Standby-modus	____
Blinker grønn	Slås av	Slås av	Varmes opp	____
Lyser grønn	Slås av	Slås av	Betjenbar *1	____
Blinker oransje	Slås av	Slås av	Nedkjøles	____
Lyser rød	Lyser rød	Slås av	Lampen lyser ikke. *2Innvendig temperatur er for høy	Vent en stund (ca. 20 min.) før strømmenslås på igjen. Rengjør filteret før strømmenslås på. Kontakt forhandleren hvisindikatoren lyser.
Lyser rød	Blinker rød	Slås av	En lampe har ikke blitt isatt ellerlampedekselet er ikke satt på.	Kontakt din forhandler.
Lyser rød	Slås av	Blinker rød	Kjøleviften er ikke i drift.	Kontakt din forhandler.
Blinker rød	Blinker rød	Slås av	Lampens totale brukstidhar blitt overskredet.	Kontakt din forhandler.

Når indikatoren LAMP eller TEMP lyser eller blinker, må hovedstrømbryteren MAIN POWER slås av før man går videre. Dersom problemet fortsatt eksisterer må man ta kontakt med forhandleren eller et servicebyrå.

*1: Dersom kjøleviften stanser og de innvendige kopmponentene bir overopphetet, vil strømmen slås av automatisk slik at enheten nedkjøles (indikatoren vil slukke). I slike tilfelle, slå av prosjektøren, gi tid for avkjøling og deretter slå den å igjen. Lampen skal lyse, Hvis den ikke lyser må man ta kontakt med forhandleren eller et servicebyrå.

*2:I visse tilfeller, hvis kjølespaltene blir blokkerte og den innvendige temperaturen heves, vil lampen slukke for å beskytte enheten og indikatorlampen vil blinke rødt. Dersom denne situasjonen oppstår må hovedstrømbryteren MAIN POWER slås av og enheten gis tid til å kjøle seg ned. (i ca. 20 min.) og slå deretter prosjektøren på igjen.

Når en mistenker at en feil har oppstått

Før en ber om å få enheten reparert bør en gå gjennom denne sjekklisten. Dersom problemet ikke kan oppspores og korrigeres må man kontakte forhandleren.

Symptom	Mulig årsak	Botemiddel	Side
Strømmen er ikke slått på.	Hovedstrømbryteren er ikke slått på.Strømledningen er ikke tilkoplet.	Slå på hovedstrømbryterenPlugg strømledningen inn i stikkontakten	S.13S.9
Ingen video eller lyd	Feil inngangen har blitt valgt.Ingen signalinngang	Bruk knappene på prosjektøren eller fjernkontrollen til å velge signalinngang.Utfør korrekt tilkopling.	S.8, 10, 13, 19S.9, 31
Video er virksom, men ingen lyd.	Prosjektøren er tilkoplet feil.Volumet er stilt til minimum.Lyddemping (MUTE) er påslått.Audioinngang vil skiftes til RGB når P in P er virksom.	Kople prosjektøren riktig.Trykk VOLUME + på fjernkontrollen eller fremvis menyen og juster volumet.Trykk MUTE-knappen.Viser volumbarometeret og skifter audioinngangen.	S.9, 31S.10, 18S.8, 10S.10
Lyd utgår men ingen video.	Prosjektøren er tilkoplet feil.Lysstyrkeinnstilleren (BRIGHT) er dreiet mot høyre.Linsehetten er fortsatt på.	Kople prosjektøren riktig.Velg BRIGHT med MENU-knappen og trykk deretter ( ▶ ).Ta av linsehetten	S.9, 31S.17S.13
Bleke farger og dårlig fargetilpasning.	Fargetettheten og fargetilpasningen er ikke riktig innstilt.	Juster videosignalet.	S.18
Bildene er mørke.	Lysstyrke og kontrast er ikke riktig innstilt.Lampens levetid nærmer seg slutten.	Juster videosignalet.Skift ut lampen med en ny.	S.18S.32
Video er uskarp.	Fokusering eller H FASE er feil justert.	Juster fokuseringen eller H FASE.	S.13, 18
LAMP-indikatoren lyser rødt.	Lampen har sviktet.	Vent ca. 20 min. og slå deretter strømmen på igjen.	S.33
	Innvendig overoppheting.	Pass på at kjølespaltene ikke er blokkerte,Rengjør luftfilteret.Senk omgivelsenes temperatur til 35° C eller lavere.	S.31, 32

Dersom et problem oppstår bør en først konsultere denne bruksanvisningens feilsøkingsavsnitt. Dersom problemet vedstår bør en kontakte forhandleren eller et servicebyrå.

Angående reparasjoner under garantiperioden

Reparasjoner vil utføres som beskrevet i garantien.

Vennligst les garantien for ytterligere detaljer.

Reparasjoner etter at garantiperioden har utløpt

Reparasjoner vil utføres etter ønske, mot betaling, så lenge enhetens funksjonsdyktighet kan gjenopprettes. Deler vil gjøres tilgjengelige i minst 8 år.
