BRUKSANVISNING 3 series Classic EXS CAMPINGAZ

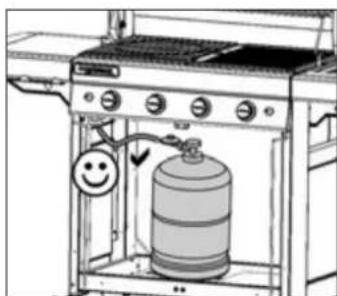

/kW/h c) GASSBEHOLDER Dette apparatet er laget for å brukes sammen med en butan- eller propanbeholder på mellom 4,5 og 15 kg forsynt med en korresponderende gassreduksjonsventil. - Frankrike, Belgia, Luxembourg, Storbritannia og Nord-Irland, Irland, Portugal, Spania, Italia, Hellas: butan 28 mbar/propan 37 mbar. - Nederland, Tsjekkisk Republikk, Norge, Sverige, Danmark, Finland, Sveits, Ungarn, Slovenia, Slovakia, Bulgaria, Tyrkia, Romania, Kroatia: butan 30 mbar/propan 30 mbar. - Polen: propan 37 mbar. - Tyskland, Østerrike: butan 50 mbar/propan 50 mbar. Ved påkobling eller skifte av beholder, skal det alltid arbeides på en godt ventilert plass. Gjør det aldri på et sted hvor flammer, gnister eller varmekilder finnes i nærheten. Avhengig av grillmodellen som brukes og sylinderens høyde er det mulighet for å sette gassylinderen under grillen. Når gassbeholderen installeres under grillen, skal den settes fast til grillens understell ved hjelp av den medfølgende remmen. d) SLANGE Frankrike (avhengig av modell) Apparatet kan brukes med 2 typer slanger: a) slange som skal festes på de runde munnstykkene på apparatsiden og på dysen, sikret med klemringer (i overensstemmelse med normen XP D 36-110). Anbefalt lengde 1,25 m. M 20x1,5GassreduksjonsventilG 1/2Apparatet b) slange (i overensstemmelse med normen XP D 36-112 eller NF D 36-112) utstyrt med en riflet mutter G 1/2 for kobling til apparatet og en riflet mutter M 20x1,5 for kobling til dysen, anbefalt lengde 1,25 m. M 20x1,5G 1/2GassreduksjonsventilApparatet Apparatet har en riflet kobling for gassinngang G 1/2 og leveres med munnstykke NF og kobling allerede montert.

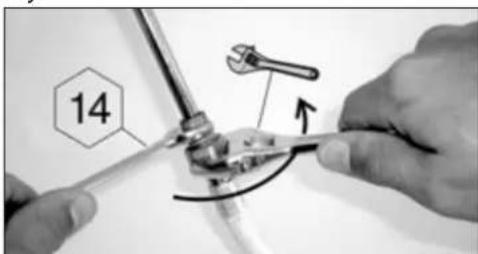

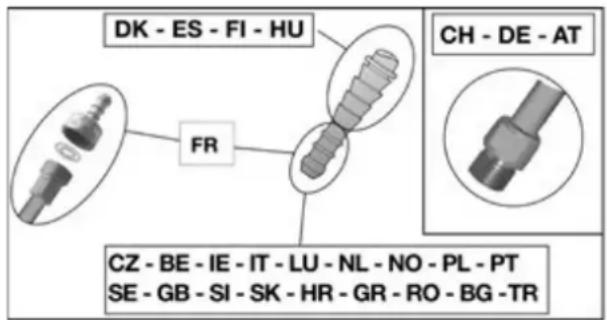

muttere G 1/2 og M 20x1,5 : (løsning d) b)) - skru løs og fjerne munnstykket NF for å frigjøre koblingen G1/2. - fjerne koblingen - skru fast slangens riflete mutter G 1/2 på apparatets inngangskobling og den riflete mutteren M20x1,5 på dysens munnstykke slik som beskrevet i indikasjonene Anvendelse og skjøtsel

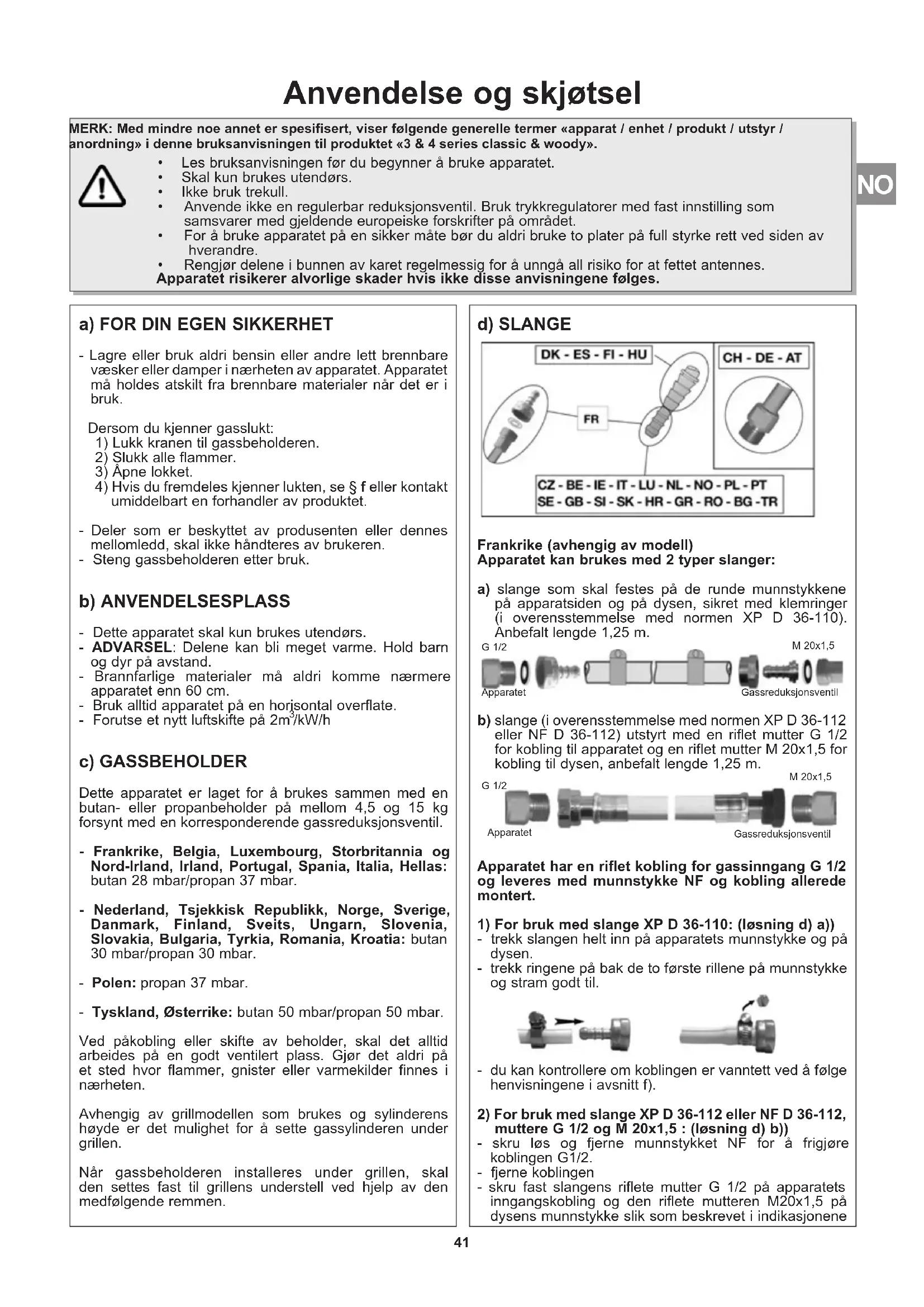

MERK: Med mindre noe annet er spesifisert, viser følgende generelle termer «apparat / enhet / produkt / utstyr / anordning» i denne bruksanvisningen til produktet «3 & 4 series classic & woody».

• Les bruksanvisningen før du begynner å bruke apparatet.

• Skal kun brukes utendørs.

• For å bruke apparatet på en sikker måte bør du aldri bruke to plater på full styrke rett ved siden av hverandre.

• Rengjør delene i bunnen av karet regelmessig for å unngå all risiko for at fettet antennes. Apparatet risikerer alvorlige skader hvis ikke disse anvisningene følges. NOsom følger med slangen. - bruk en nøkkel for å skru koblingen på apparatets munnstykke helt fast og stramme eller løsne den riflete mutteren med en annen nøkkel. - bruk en nøkkel for å skru koblingen helt fast på dysens munnstykke. - du kan kontrollere om koblingen er vanntett ved å følge henvisningene i avsnitt f). Kontrollere at slangen løper normalt, uten vridninger eller stramminger, og ikke er i kontakt med de varme delene på apparatet. Slangen må skiftes ut når holdbarhetsdatoen som står på den går ut, eller hvis den er skadet eller har sprekker. Belgia, Luxembourg, Nederland, Storbritannia og Nord-Irland, Irland, Polen, Portugal, Spania, Italia, Tsjekkisk Republikk, Norge, Sverige, Danmark, Finland, Hellas, Kroatia, Bulgaria, Tyrkia, Romania, Ungarn, Slovenia, Slovakia: Apparatet er utstyrt med et rundt koplingsstykke. Den skal brukes med en slange som egner seg til bruk med butan og propan. Den skal ikke være over 1,20 m lang. Den må skiftes ut hvis den er skadet, hvis den har sprekker, hvis den nasjonale lovgivningen tilsier det eller i henhold til dens levetid. Dra ikke i slangen og ikke tvinn den. Hold slangen unna deler som kan bli varme. Sveits, Tyskland, Østerrike: Apparatet skal brukes med en slange som egner seg til bruk med butan og propan. Den skal ikke være over 1,50 m lang. Den må skiftes ut hvis den er skadet, hvis den har sprekker, hvis den nasjonale lovgivningen tilsier det eller i henhold til dens levetid. Dra ikke i slangen og ikke tvinn den. Hold den unna deler som kan bli varme. Kopling av den myke slangen: For å kople slangen til apparatets kopling, stram til slangens mutter uten å overdrive med følgende to nøkler. - nøkkel på 14 for å holde koplingen fast - nøkkel på 17 for å skru slangens mutter. e) LOKK Håndtere lokket forsiktig når apparatet er i bruk! Pass også på at ingen lener seg over lokket når apparatet er i bruk. f) SJEKKE ETTER GASSLEKKASJER

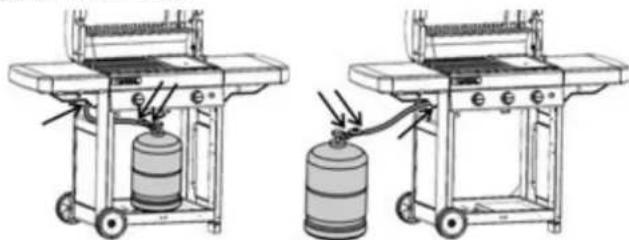

1) Arbeid alltid utendørs. Arbeid på god avstand fra alt

reduksjonsventilen og apparatets ende. Det blir enda lettere å utføre gasslekkasjetesten om endene er påsmurt litt såpevann.

4) Skru på reduksjonsventilen på gassbeholderen.

5) Let aldri etter gasslekkasjer med flamme. Bruk væske

for sporing av gasslekkasjer, for eksempel såpevann.

6) Påfør væsken på forbindelsene mellom beholder/

reduksjonsventil/slangen/apparatet. Regulerknappen skal fremdeles være i “fra”-modus. Åpne så kranen til gassbeholderen.

7) Dersom det nå oppstår bobler på slangen eller i

forbindelsene/koblingene, så betyr det at det er en gasslekkasje.

8) For å stoppe lekkasjen, dra til mutterne, sjekk at

slanger sitter som de skal og sjekk endestykker. Hvis en del er defekt, må den skiftes ut. Apparatet skal ikke brukes før gasslekkasjen er borte!

9) Steng kranen til gassbeholderen.

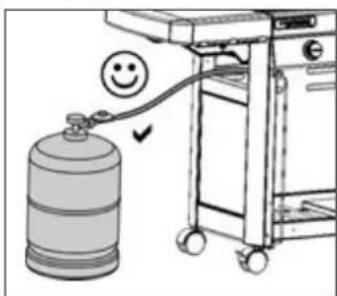

viktigt: anvende alri levende flamme før at optekke en gassutsrømning. Minst en gang per åre må man gjøre en kontrolle før at trette etter gassutstrømninger likeledes ved hver skifte av gassbeholder. g) FØR BRUK Ta ikke i bruk apparatet før alle instruksjoner er utført og forstått. Kontroller også: - at det ikke er noe gassutstrømming - at venturislangene ikke er tette (eksempelvis spindelvev) - at ikke slangen er i kontakt med deler som kan bli varme - at ventilåpningene der du plasserer gassbeholderen ikke er blokkert. - at fettoppsamlingsbrettet er korrekt festet på plassen sin og skjøvet inn så langt det går. - at fettpannen(e) er korrekt satt inn i sitt (sine) kammer (kamre) og at den (de) er riktig posisjonert, så langt den (de) vil gå. - at tankens 6 avtakbare deler settes på plass (se avsnitt p) Rengjøring og vedlikehold) Se til at venturirørene (tilførselserørene til brenneren) (VT) dekker munnstykkene (IJ).

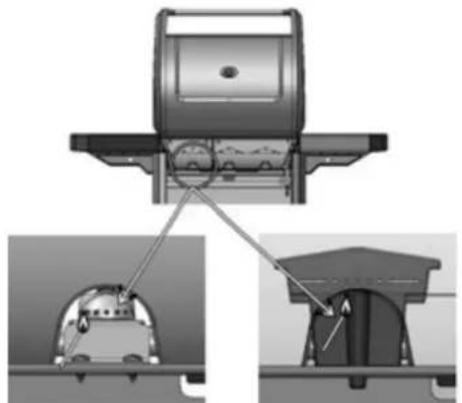

NOh) ANTENNING AV GRILLENS BRENNERE - Åpne lokket. - Forsikre deg om at reguleringsbryterne står på “ OFF “ (O). - Trykk og drei justeringshendelen mot klokken, og sett den i full flyt stilling ( ). - Hvis grillen din er utstyrt med en piezotenner: Trykk umiddelbart på tennerknappen ( ) til du hører et klikk. Hvis ikke apparatet tenner ved første forsøk gjenta dette 3-4 ganger. Gjenta denne operasjonen helt til brenneren antennes. - Hvis grillen din er utstyrt med en elektronisk gnisttenner: Trykk på knappen ( ). Et gnistutbrudd vil oppstå. Fortsett å trykke i noen sekunder til brenneren er tent. - Hvis ikke brenneren vil tenne, sett bryteren i -AV (O) posisjon. Vent så i 5 minutter før nytt forsøk foretas. Når brenneren er tent, har du to alternative måter å tenne en brenner til på:

• Den første muligheten består i å gjenta antenningsoperasjonen som beskrevet ovenfor;

• Den andre muligheten består i å tenne bryteren til høyre eller venstre for den første brenneren, og deretter én etter én de andre brennerne ved å vri reguleringsbryteren til posisjonen full styrke ( ). Hvis den piezoelektriske tenneren eller den elektroniske tenneren ikke fungerer, kan du bruke manuell tenning (se følgende avsnitt).

i) TENNE GRILLEN MANUELLT

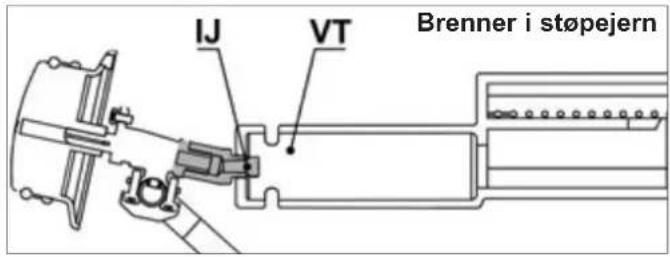

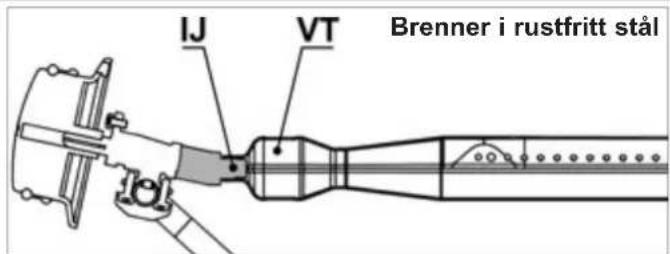

- Åpne lokket. - Forsikre deg om at reguleringsbryterne står på “ OFF “ (O). - Tenn en fyrstikk og før den fra grillens bakside til brenneren. Brenner i rustfritt stål Brenner i støpejern - Trykk ned og vri reguleringsknappen mot klokkeretningen og plassere den på full styrke ( ). j) SLUKKING AV GRILLEN Sett grillen i “FRA”-modus (O). Lukk deretter kranen til gassbeholderen. k) TENNING AV GASSKOKEAPPARATET (avhengig av modell) Gasskokeapparatet kan fungere alene eller sammen med grillen. Før du tenner på stormkjøkkenet, sørg for at lokket er åpent og vendt bort. Tenning: Åpne kranen på regulatoren/reduksjonsventilen på gassflasken. Kontrollere tettheten i hele systemet fra gassflasken til kokeapparatet (se punkt f). Kontrollere at slangen er i god stand og ikke er sprukken. Hvis den piezoelektriske tenneren eller den elektroniske tenneren ikke fungerer, kan du bruke manuell tenning (se følgende avsnitt). Åpne ventilen på stormkjøkkenet (+ retning). - Hvis grillen din er utstyrt med en piezotenner: Trykk på tennerknappen til høyre for kontrollpanelet og vist på tegningen ( ) til den klikker. Trykk 3 eller 4 ganger om nødvendig. - Hvis grillen din er utstyrt med en elektronisk gnisttenner: Trykk på bryteren ( ). Det vil oppstå et utbrudd av gnister. Fortsett å trykke på bryteren til brenneren er tent. Hvis den ikke vil tenne, prøv å tenne manuelt med en fyrstikk. Still flammen i forhold til kokekarets størrelse. Anvend ikke kokekar med mindre diameter enn 12 cm eller større enn 24 cm. l) SLÅ AV GASSKOKEAPPARATET (avhengig av modell) Vri bryteren på kokeapparatet til -AV posisjon (retning -) og lukk kranen på regulatoren/reduksjonsventilen hvis ikke grillen skal brukes mer. m) BELYSNING AV KONSOLLEN (avhengig av modellen) Konsollens belysningssystem er drevet av 4 AA (LR06) batterier som følger med grillen. Batteriboksen er plassert på støtten på venstre side, bak venstre dør. Fjern dekselet på batteriholderboksen ved å skyve den oppover. Sett inn batteriene ifølge polariteten og sett dekselet på igjen.

Brenner i rustfritt stål Brenner i støpejern NO44 For å slå lyset av eller på trykker du på stopp/ start-knappen til venstre for konsollen og merket med dette symbolet. n) SKIFTE AV GASSEBHOLDER - Arbeid alltid på et godt ventilert sted, og aldri i nærheten av åpne flammer, gnister eller varmekilder. - Plasser bryterne i “FRA”-modus (O) og steng av kranen på gassbeholderen. - Skru deretter bort reduksjonsventilen, kontroller at tetningspakningen er på plass og i god stand. - Sett på plass den nye gassbeholderen. Sjekk nøye at ikke slangen er for stram eller vridd. o) ANVENDELSE Beskyttelseshansker anbefales for håndtering av apparatets varme deler! Ved første gangs bruk varmes grillen med de brennerne på full styrke ( ) i ca. 30 minutter for å fjerne malingslukt fra de nye delene (steng lokket). I normal drift, varm opp grillen noen minutter på forhånd for å oppnå en god steketemperatur. Kokehastigheten kan reguleres ved hjelp av reguleringsbryterne : mellom posisjonene full styrke ( ) og middels styrke ( ). For at maten skal henge mindre fast på stekeristene, så smør disse lett med matolje før du legger på maten. For å minske antennelsen av fettstoffer under steking, skjær bort overflødig fett på kjøttet før du steker det. For å steke kjøtt med høyt fettinnhold og unngå høye flammer må du vanligvis steke det over svakere flammer. Det kan til og med være lurt å slå av en eller flere brennere i noen minutter om nødvendig. Rengjør grillen etter hver bruk for å unngå oppsamling av fett og redusere risikoen for antennelse. Avhengig av modellen kan grillen din være utstyrt med en takke i støpejern. Denne takken er dobbeltsidig: den ene siden er en stekerist som kan brukes til å steke kjøtt, den andre har en glatt overflate til steking av fisk, skalldyr, grønnsaker, osv. Viktig: Hvis det skulle skje at en eller flere brennere slukkes under bruk må du straks plassere reguleringsbryterne i “ OFF “-posisjon. Vent i 5 minutter slik at all uforbrent gass får tid til å slippe ut. Gjenta antenningsoperasjonene kun etter at du har ventet disse 5 minuttene. p) RENGJØRING OG SKJØTSEL Utføraldrimodifikasjonerpåapparatet,dadetkanvære farlig! Vent alltid til apparatet har kjølnet og kranen til gassbeholderen er stengt, før du rengjør og vedlikeholder apparatet. Grillens brennere Hver 3. måned bør brennerene rengjøres og kontrolleres! Ta ut hele brenneren, kontroller nedre del av venturirøret nøye, pass på at det ikke er spindelvev o.l. her. Gjør også dette dersom det er mer enn en måned siden du brukte grillen. Smuss og spindelvev kan føre til at brenneren ikke fungerer optimalt, men også føre til farlig antennelse av gassen utenpå brenneren. - Rengjør brennerens øvre del og bunn med en fuktig svamp/klut tilsatt oppvaskmiddel eller annen fettløselig såpe. - Bruk en fuktig metallbørste hvis det er nødvendig. - Kontrollere også at de små hullene i brenneren ikke er tilstoppet. Hvis de er det, bruk en metallbørste for å fjerne smusset. - Sett brenneren på plass igjen. - Rengjør også åpningene på venturislangen (se tegning under) eller brenneren om nødvendig. O bs! Hyppig og korrekt vedlikehold av brennerne hjelper deg å holde dem i god stand! Hyppig vedlikehold hindrer også at de ruster før tiden på grunn av syreholdige rester etter matlagingen. Oksidering av brennerne er likevel et normalt fenomen, og en oksidert brenner som fungerer som normalt, trenger ikke å skiftes ut. Når brenneren ikke fungerer korrekt derimot, da må den skiftes ut. Kontrollpanel Rengjør kontrollpanelet regelmessig! Bruk en svamp eller fuktet klut med oppvaskmiddel (NB: Bruk aldri produkter med slipemiddel). Firebox-vegg For å lette rengjøring av firebox-veggen har Campingaz

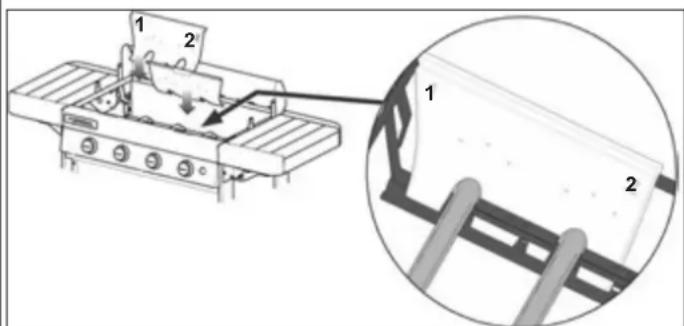

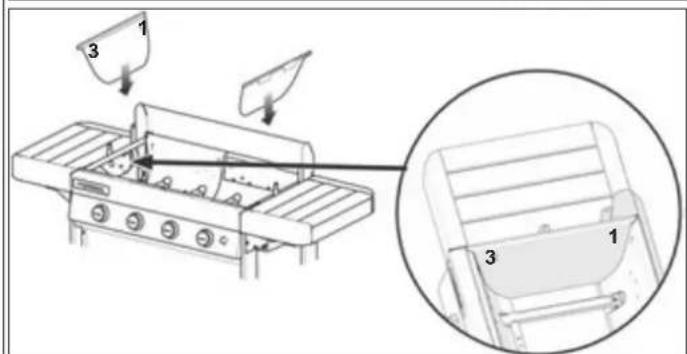

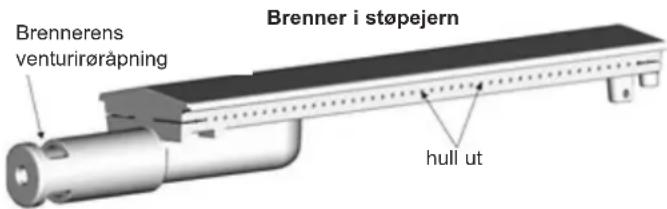

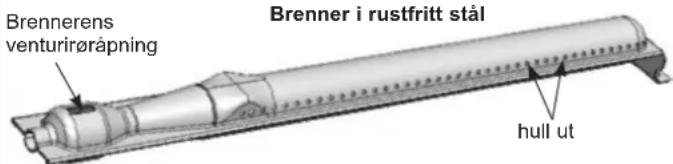

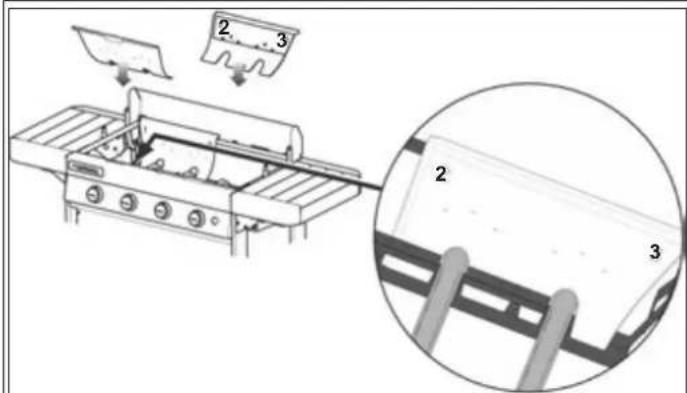

, kan alle deler av tanken fjernes uten verktøy på under ett minutt, og kan vaskes i oppvaskmaskin. Avhengig av hvor skitne disse delene er kan det være nødvendig å skrubbe dem før de settes i oppvaskmaskinen for en grundigere rengjøring. Se monteringsanvisningen for montering og fjerning av disse delene. For montering etter rengjøring, sett de første 2 veggene markert “1-2” inn først, og deretter veggene nummerert “2-3”. De 2 sideveggene nummerert “3-1” monteres sist. Brennerens venturirøråpning hull ut Brennerens venturirøråpning hull ut Brenner i rustfritt stål

Brenner i støpejern NOFettpanne Avhengig av modellen kan grillen din være utstyrt med en eller to fettpanner. Det anbefales at du rengjør den (dem) etter hver bruk. Den (de) kan vaskes i oppvaskmaskin. For å lette rengjøringsprosessen er bredden på fettpannene dimensjonert slik at de kan tildekkes med et stykke aluminiumsfolie, som kan kjøpes på butikken, før grillen tas i bruk. Etter bruk av grillen kan aluminimumsfolien kastes. Det er også mulig å helle litt sand i bunnen av fettpannen. Sanden vil absorbere matfettet. Kast sanden etter hver gang. Takke og grill Din takke og grill er porselensbelagte. Vent til de er avkjølt før du vasker dem. Bruk rengjøringsmiddelet Campingaz

grill-spray og børster for grill. Takken og grillen kan vaskes i oppvaskmaskinen. Før du settter dem i oppvaskmaskinen er det ofte nødvendig å skure dem med en svamp eller metallbørste for å fjerne rester som er klebet fast til kokeplaten. For å fjerne takken og grillen i metall og takken i støpejern, la fingeren gli inn i de angitte hullene, løft dem og ta tak i dem med den andre hånden. For å fjerne støpejernsgrillen som består av opptil 2 deler (se avsnitt r) under) må du først fjerne den sentrale delen ved hjelp av den angitte kilen, og deretter fjerne konturen. - Tre (avhengig av modellen) For at treverket som brukes på grillen skal ivareta sitt naturlige utseende, og samtidig være beskyttet, behandles det med en beskyttende olje. Husk at tre er et levende materiale som er følsomt overfor sol, fuktighet og temperaturforskjeller. For å ta best mulig vare på grillen din, anbefaler vi at du dekker den til med et Campingaz-beskyttelsestrekk som selges som tilbehør. Viktig: Vent til grillen er helt avkjølt før du tar på beskyttelsestrekket! Påfør gjerne et lag med lin- eller teakolje på treverket tidlig i sesongen. Påfør oljen med en klut eller en kost. Dette gir grillen et strålende utseende, og oljen beskytter også treverket. q) OPPBEVARING - Lukke kranen til gasbeholderne etter hver anvendelse. - Hvis grillen forvares ute, koppla ifra gassforbindelsen. - Hvis den forvares ute anbefales at tekke stekgrillen med et beskyttelsefutteral. (se kapittel med extra tilbehør). - Hvis grillen ikke må anvendes under en lang tid, råder vi at forvare den på en tørr og beskyttet plass (t.ex: et garage). r) TILBEHØR Avhengig av modellen, kan grillen din være utstyrt med Campingaz Culinary Modular Concept (CMC). Campingaz Culinary Modular Concept består av to deler: - Konturen - Midtdelen Midtdelen er avtakbar og kan byttes ut med tilleggsutstyr som selges separat av Campingaz

, for eksempel: - Pizzastein - Wok - Paellapanne CMC gjør det mulig å forvandle grillen din til et ekte utendørs kjøkken! Du velger selv tilbehør, avhengig av hva du ønsker å tilberede! Hvis grillen din ikke har Campingaz Culinary Modular Concept, kan dette kjøpes separat. ADG anbefaler at det systematisk brukes tilbehør og reservedeler av merket Campingaz

til gassgrillen. ADG frasier seg ethvert ansvar for skade eller for at grillen fungerer dårlig, som følge av bruk av tilbehør og/eller reservedeler av et annet merke. s) MILJØVERN Tenk miljøvern ! Apparatet ditt innholder materialer som kan bli tatt vare på eller resirkulert. Lever det til oppsamlingsstasjonen i din kommune og sorter materialene fra emballasjen. t) BATTERIANBEFALINGER Dette symbolet, som befinner seg på batteriene, betyr at på slutten av deres levetid må batteriene fjernes på enheten og deretter resirkuleres eller avhendes på riktig måte. Batteriene skal ikke kastes i vanlig søppel! Ta batteriene med til et innsamlingspunkt (Avfallsmottak eller lignende). Er du usikker på hvordan du skal gjøre det, kontakt lokale myndigheter! Kast aldri batterier i naturen! Brenn aldri batterier! Tilstedeværelsen av enkelte substanser (Hg, Pb, Cd, Zn, Ni) i brukte batterier kan være farlig for miljøet og mennesker.

NOGassbrenneren vil ikke tenne oppflammingsfeil Ikke jevn flamme Stor flamme ved brenneres overflate Flamme ved munnstykket Etteretning to Løsning Etteretning to Løsning Feil Feil Fettet flammer opp mer enn normalt Brennerene kan tennes med en fyrstikk, men ikke med piezotenningen Oppflammende gasslekkasje ved brennerens hode Ikke tilfredstilende varme Oppflammende gasslekkasje ved regulerknappene Oppflammende gasslekkasje under kontrollpanelet - Rengjør beskyttelsesplaten under brenneren - Rengjør fettoppsamlingsplaten - Grilltemperaturen er for høy, reduser styrken - Knapper, wire eller elektroder er defekte - Kontroller forbindelsen i piezotenningen - Kontakt servicebutikken - Ikke tett forbindelse/ kobling - Steng øyeblikkelig av gasstilkoblingen - Kontakt servicebutikken - Munnstykke eller venturirør er tilstoppet - Kontakt servicebutikken - Defekt kran - Slå apparatet av - Kontakte servicebutikken - Slå apparatet av - Steng gasstilkoblingen og koble av gassbeholderen - Kontakt servicebutikken

- Dårlig gassforbindelse - Reduksjonsventilen fungerer ikke - Rør, kran, venturirør eller gassbrennerens åpninger er tilstoppet, for eksempel ved spindelvev - Venturirøret berører ikke munnstykket- Tomt for gass - Kontroller at det er gass på beholderen - Kontroller gassrørledningen - Kontakt servicebutikken - Den nye gassbeholderen kan inneholde luft - La det brenne en stund og se om flammen blir jevn - Kontakt servicebutikken - Munnstykket er ikke korrekt satt inn. Sett venturislangen inn i venturirøret. Rengjør slangen - Kontakt servicebutikken - Gassbeholderen er nesten tom. Skift beholder - Kontakt servicebutikken u) ELEKTRISK OG ELEKTRONISK AVFALL Dette symbolet betyr at apparatets elektriske system er spesialavfall. Etter endt levetid må det elektriske systemet i apparatet avhendes på riktig måte. Det elektriske systemet må ikke kastes sammen med det vanlige husholdningsavfallet. Når du leverer inn dette spesialavfallet, kan det gjenbrukes eller resirkuleres, eller man kan utnytte annet resirkulerbart materiale som avfallet inneholder. Lever inn apparatets elektriske system til en gjenbruksstasjon. Forhør deg om dette hos lokale myndigheter. Apparatet må ikke kastes i naturen. må heller ikke brennes: Visse farlige stoffer i de elektriske og elektroniske komponentene kan være skadelige for miljøet og ha negative helsevirkninger.
