Produkttype	Laseravstandsmålerkikkert
Merke	Leica
Modell	GEOVID 42 HDR
Forstørrelse	8x eller 10x avhengig av versjon
Objektivdiameter	42 mm
Utgangspupille	5,25 mm (8x-versjon) / 4,2 mm (10x-versjon)
Synsfelt på 1000 m	125 m (8x) / 110 m (10x)
Minste fokuseringsavstand	ca. 5,6 m
Justerbar pupillavstand	56–74 mm
Prismetype	Takkantprisme
Linsebelegg	HDC™ og Aqua-Dura (hydrofob)
Dioptrikompensasjon	±3,5 dioptrier
Driftstemperatur	-25 til +55 °C
Vanntetthet	5 m dyp (0,5 bar)
Husmateriale	Støpt aluminium
Lasermåleområde	10 m til ca. 1300 m
Målenøyaktighet	±1 m opptil 350 m, ±2 m opptil 700 m, ±0,5 % over
Ballistisk funksjon	Visning av ekvivalent horisontal avstand (EH)
Strømforsyning	1 litiumbatteri 3 V type CR2
Batterilevetid	≥ 2000 målinger
Mål (L × H × D)	ca. 124 × 174 × 65 mm (8x42-versjon)
Vekt (med batteri)	ca. 900 g (8x42-versjon)
Medfølgende tilbehør	Bærerem, etui, okular- og objektivdeksler, garantikort

Ofte stilte spørsmål - GEOVID 42 HDR LEICA

Hvordan skifter jeg batteriet i Leica Geovid 42 HDR-kikkerten?

Åpne batteridekselet (10) ved å dreie det mot klokken med en mynt. Sett inn et litiumbatteri 3 V CR2 med plussiden (+) fremover. Lukk ved å dreie med klokken. Ta ut batteriet hvis du ikke skal bruke kikkerten på en stund.

Hvordan stiller jeg inn fokus og dioptrikompensasjon?

Sett begge dioptrijusteringsringene på null. Fokuser på et fjernt objekt med sentralringen. Aktiver siktemerkene, og still deretter den høyre dioptriringen (rød indeks) slik at merkene er skarpe. Finjuster med sentralringen mens du bare ser med høyre øye. Til slutt stiller du den venstre dioptriringen for venstre øye.

Hva gjør jeg hvis displayet viser '---' under måling?

Displayet viser '---' hvis objektet er nærmere enn 10 meter, hvis maksimal rekkevidde er overskredet (ca. 1300 m), eller hvis objektet ikke reflekterer laseren tilstrekkelig. Sikt mot et nærmere, mer reflekterende objekt (hvitt, jevn overflate) eller med bedre sikt.

Hvordan bruker jeg skannemodus?

Hold avtrekkerknappen inne ved andre trykk i ca. 0,5 sekund. Kikkerten går i skannemodus og utfører kontinuerlige målinger (ny verdi hvert 1,5 s). Modusen deaktiveres automatisk etter 10 s for å spare batteri.

Hvordan rengjør jeg linsene på kikkerten?

Fjern først grove partikler med en myk børste eller ved å blåse. For flekker, bruk en lofri klut eller semsket skinn. Unngå å trykke hardt for å ikke ripe belegget. Ved gjenstridig smuss, skyll med rennende vann og tørk forsiktig.

Hva er maksimal rekkevidde og nøyaktighet for avstandsmåleren?

Maksimal rekkevidde er ca. 1300 meter i god sikt. Nøyaktigheten er ±1 m opptil 350 m, ±2 m opptil 700 m og ±0,5 % over. Faktorer som farge, vinkel og atmosfæriske forhold påvirker rekkevidden.

Hvordan justerer jeg pupillavstanden?

Bøy kikkerten rundt leddaksen (8) til de to synsfeltene smelter sammen til en sirkel. Pupillavstanden kan justeres mellom 56 og 74 mm.

Er kikkerten egnet for brillebrukere?

Ja. For observasjon med briller, skru okularmuffene helt inn (skrudd posisjon). For observasjon uten briller, skru dem ut for å oppnå optimal avstand. Det er to utskrudde posisjoner.

Hva betyr blinkende display?

Blinkende visning av måleverdier og siktemerker indikerer at batteriet er nesten tomt. Du har fortsatt ca. 50 målinger igjen, men rekkevidden reduseres. Bytt batteri så snart som mulig.

Hvordan får jeg ekvivalent horisontal avstand (EH)?

Kikkerten beregner automatisk ekvivalent horisontal avstand (EH) etter hver måling. Displayet viser først den direkte avstanden, og etter ca. 2 sekunder EH-avstanden (mellom 10 m og 550 m). Denne funksjonen kan ikke deaktiveres.

BRUKSANVISNING GEOVID 42 HDR LEICA

1. Okular-oyemuslinger
   Stilling a: vridd ut for iakttaking uten brille Stilling b: vridd inn for iakttaking med brille
2. Sentral-fokuseringsring
3. Dioptrikompensasjonsring med a. skala
4. Malje for bærerem
5. Utløserknapp til måling av avstand
6. Laser-sendeoptikk
7. Dioptrikompensasjon for malmerke med a. skala
8. Leddaksel til innstilling av oyenavstanden
9. Batterirom
10. Lokk til batterirom

forord

Kjaere kunde,

over hele verden star navnet Leica for hoyeste kvalitet, finmekanisk presisjon sammen med hoyeste grad av paliitelighet og en lang brukstid. Vi onsker deg glede lykke til med din nye Leica Geovid HD-R kikkert. For at du skal kinne utnytte kikerten pa en riktig mate, anbefaler vi at du fsigma leser donne veiledningen.

leVeringsomfang

• Kikkert
• 1 litium rundcellebatteri 3V type CR2
• Baererem
  -Beredskapsveske
• Beskyttteslokk for okular
  -2 beskytteselslokk for objektiv
• Garantikort

INNHOILDSFORTEGNELSE

Betegnelse pà delene 96

Forord. 96

Leveringsomfang. 96

Avfallsbehandling av elektriske og elektroniske apparater..99

Bruksmuligheter 99

Pasetting av bceremmen og beskytteselslokket for okularet. 99

Påsetting av besykttelseslokket for objektivet. 99

Innlegging og skifte av batteriet. 100

Batteriets Iadetilstand 101

Innstilling av oyemuslingene /
anvendelse med og uten brille 102

Innstilling av oyenvavstanden 102

Innstilling av skarpheten/ dioptrikompensasjon 103

Avstandsmåling. 104

Den ekvivalente horisontale avstanden (Ehr) 105

Skannedrift 106

Noyaktighet og malerekkevidde 106

Pleie / rengjoring. 108

Tilbehør 108

Reservedeler 108

Hva skal man gjore dersom. 109

Tekniske data 110

Leica infotjeneste 112

Leica kundeservice 112

Advarsel: Som for alle kikkerter må man unngå Å se direkte inn i skarpe lyskilder med din Leica Geovid HD-R kikkert for a unngå skade pa øynene.

aVfallsBehandling aV elekTriske og elekTroniske aPParaTer

(Gjelder for EU,amt andre europeiske land med systemer til kildesortering)

Dette utstyret inneholder elektriske og / aller elektroniske komponenter og må ikke kastes i vanlig husholdningsavfall! I stedet må det leveres inn til kommunens miljostasjon til gjenvinning. Dette er gratis for deg. Dersom delve apparatet inneholder batterier eller utskiftbare batterier, sá må disse tas ut på forhand og eventuelt avfallsbehandles av deg på forskriftsmessig mæte (se informasjon om dette i veiledningen for utstyret). Ytterligere informasjon om dette temaet fär du hos dinCOMMUNE, ditt avfallshändteringsfirma eller forretningen der du kjøpte utstyret.

BruksmuligheTer

Leica Geovid HD-R kikkerner er utstyrt med et robust aluminiumshus som gjør det mulig Å anvende produitet selv under vanskelige forhold. Det ma da ikke en gang tas hensyn til væte - de er absolutt;tette inntil 5m vanndybde, og optikken som ligger innenfor dugger ikke, fordi de er fylt med nitrogen.

PaseTTing aV Baeeremmen og BeskyTTelseslokkeT for okulareT

Dersom du onsker a feste beskytteseslokket for okularet pa bærerammen, ma du trekke remmen gjennom maljen pa beskytteseslokket for du fester bærerammen pa venstre side av kikkerten.

PaseTTing aV BeskyTTelseslokkeT for oBjekTiVeT

For a montere de to beskytteseslokkene for objektivet, trekkes lokkenes gummiringer fra objektividen og over kikkertrene pa en sik mate at lokkene slas opp nedenunder.

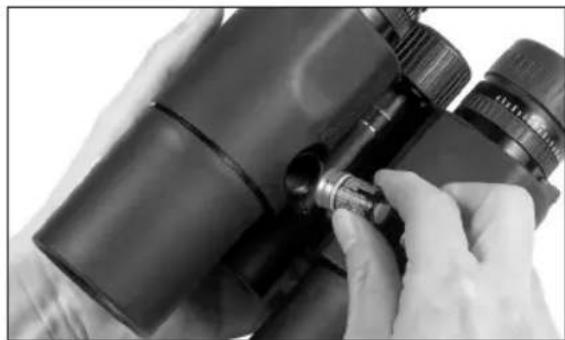

INNLEGGING OG SKIFTE AV BATTERIET

Til energiforsyning settes det et 3 volts litium rundcellebatteri (f.eks. Duracell DL CR2, Ucar CR2, Varta CR2, aller andre CR2 typer) inn i batterirommet pa din Leica Geovid HD-R kikkert.

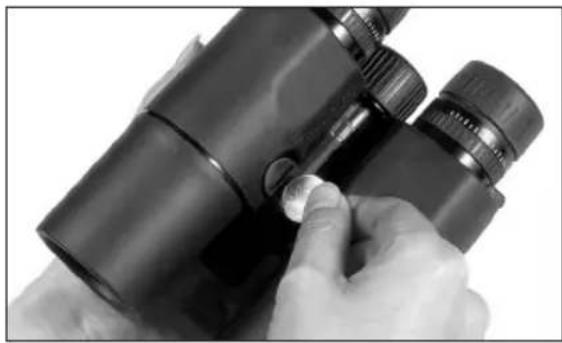

1. Apne lokket (10) til batterirommet (9) idet du dreier det moturs, eksempelvis med en mynt.
2. Legg batteriet inn med dens plusskontakt fremme (i samsvar med merkingen i batterirommet).
3. Lukk lokket igjen ved a dreie det medurs.

Merk:

• Batterier skal lagres kjolig og tørt.
• Dersom kikkerten ikke skal brukes over lengretid, bør du ta ut batteriet.

OBS!

• Batterier mä under ingen omstendigheter kastes i ilden, lades opp pa nytt, plukkes fra hverandre erler brytes opp.
• Brukke batterier ma ikke kastes i vanlig hushholdningsavfall, for de ineholder giftinge stoffer som belaster miljoet. For a tilfore dem en kontrollert gjenvinning, bør du levere dem inn hos forhandlere ell er til miljostasjon (samlested) som spesialavfall.

BaTTerieTs IadeTilsTand

Et nytts batteri er tilstrekkelig for mer enn 2000 malinger ved 20^

Avhengig av bruksbetingelsene kan batteriets brukstid vare betydelig kortere ullengre. Lave temperaturer og hyppig bruk av skannedriften virker forkortende pa batteriets brukstid.

Et oppbrukt batteri signaliseres med en blinkende maleverdi- og malmerkevisning. Etter at apparatet blinker for Forste gang, er enna 50 malinger mulig, men da med stadig kortererekkevidde.

oBs!

Kulde reduzerer batteriets effekt. Ved lavetemperaturen bør derfor Leica Geovid HD-Rbaeres sa nær kroppen som mulig og drives med et nytt batteri.

innS Tilling aV oYemuslingene/ anVendelse med og uTen Brille

Okular-oyenmuslingene (1) kan justeres lettvint ved a vri pa dem, deretter smekker de i las i valgt posisjon. De kan fjernes fullstendig for a foreta en grundig rengjoring.

Til iakttaking med briller (bilde A) ma de vris helt inn og holdes der. Til iakttaking uten brille vris de ut ved a vri dem moturs. For a oppna en optimal tilpasining, har man to posisjoner til disposisjon (bildene B, C). Hvis okularene har blitt svert skitne, anbefales det at oyemuslingene tas av for a rengjore dem (bilde D). For a gjore dette, tas de ut av den helt utvridde posisjonen idet du trekker lett i dem.

innsTilling aV oyenaVsTanden

Den individuelle oyenavstanden stilles inn ved a boye kikkerten rundt leddakselen (8). Det horyre og venstre synsfeltet skal da smelte sammen til et sirkelrundt bilde.

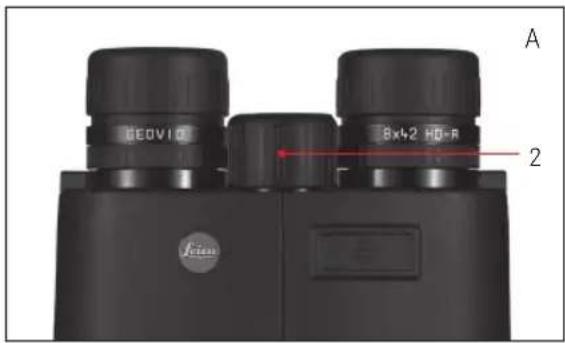

INNSTILLING AV SKARPHETEN / DIOPTRIKOMPENSASJON

Innstillingen av skarpheten pa forskjellige objekter pa stor avstand utfores med sentralfokuseringsringen (2) pa Leica Geovid HD-R kikkerter. For a kompensere for individuell ametropi ved iakttaking uten brille og for a stille malmerket skarpt, anvender man de to dioptrikompensasjonsringene (3/7) Gjennomfor skrittene som beskrives nedenfor med omhu. Dette er forutsetning for at du skal kinne dra nytte av optikkens fullstendige yteevne.

1. Vri de to dioptri-kompensasjonsringene til deres nullstlinger.
2. Still nä inn - idet du iaktar med begge oynene - pa et objekt som ligger pa stor avstand med den sentrale fokuseringsringen.

1. Aktiver na malmerket med utloserknappen (5).
2. Etter at malmerket vises, stilles na - mens du fortssatt iakttar med begge oynene - den hoyre dioptri-kompensasjonsringen (rod indeks) inn pa en sik mate at du kan se malmerket skarpt i den hoyre optikken.
3. Deretter stiller du bildet i det hoyre roret noyaktig skarpt inn med den sentrale fokuseringsringen. Nár dette gjores má malmerket fortsatt vare innkoplet, men du iakttar na bare med det hoyre oyet.
4. Til slutt stilles bildet i det venstre roret inn pa optimal skarphet med den venstre dioptriringen (3).

De innstilte verdiene kan du lese av pa 山 + 山 )ller 山 - 山 verdiene pao dioptriskalaene (3a/7a).

merk:

Nár du ser ensidig gjennom på venstre eller hýre side, bør det andere øyet holdes knepet igjen, ell er du holder for den respektive halvdelen av objektivet foran.

aVsTandsmåling

For a male avstanden til et objekt, ma det peiles noyaktig inn. For a gjore dette, aktiverer man malmerket idet man trykker en gang pa utloserknappen (5). Etter at du har sluppet knappen, lyser malmerket videre i enna 4 sekunder. Nar knappen holdes trykket, lyser malmerket permanent. Mens det lyser, peiles objektet inn og avstandsmalingen gjennomfores med et nytt trykk pa utloserknappen, dretter indikeres maleverdien.

Mälmerket slukker et øyeblikk under målingen.

Ved a trykke pa utlserknappen igjen, kan du
starte en ny maling nar som helst du matte onske det, sa lenge malmerket fortssatt lyser.
Hvis objektavstanden er minre enn 10 meter
ellerrekvedden overskrides,ller his vis objektet reflektererutilstrekkelig,indikeres 一 - 一 Nar visningen slukker, slar avstandsmaleren seg av automatisk.

merk:

• Avhengig av innstilt øyenavstand kan indikeringene stå litt pa skra.
  Leica Geovid HD-R kikkertene er tilgengelige i forskjellige versjoner for avstandsindikering i meter uller yards. Utvendig kan du gjenkjenne de forskjellige versjonene pa spesifikasjonene plokket til den sentrale fokuseringsringen.

DEN EKVIVALENTE HORISONTALE AVSTANDEN (H-)

Skudd mot mal som ligger hoyere erler lavere er gjenstand for endrede ballistiske betingelser. De krever derfor kjennskap til den - jakmessig relevante - ekvivalente horisontale avstanden (Equivalent Horizontal Range). At du kjennerEH er eksempelvis viktig ved bruk av ballistisk sikte. Denne EH beregner din Leica Geovid HD-R pa basis av den lineert malte avstanden, en korreksjonsfaktor og vinkelen, som ogsa er malt. Din Leica Geovid HD-R vil alltid fsigma deg den lineare, direkte avstanden til malet nar du foretar enkeltmalingen. Etter ca. 2s skifter individatoren over ti a vise den ekvivalente horisontale avstanden.

Merk:

EH-verdier angis av sikkerhetsgrunner kun mellom 10m og 550m Utover dette angis kun den faktisk malte, lineere avstanden.
EH-funksjonen kan/DD slas av.

Viktig:

• Vennligst merk at nettopp ved store avstandert tiltar innflytelsen fra alle ballistisk relevante innvirkningsfaktorer tydelig, og det kan oppsta vesentlige avvik. De viste ballistiske verdiene er derfor uttrykkelig a forsta som hjelpemiddel!
  Uavhengig av bruken av delle informasjonen, er vurderingen av den jaktmessige situasjonen til enhver tid ditt eget ansvar!

SKANNEMODUS

Med Leica Geovid HD-R kikkertene kan ogsa måles i kontinuerlig drift. När utløserknappen (5) holds trykket ved 2. gangs betjening, kopler instrumentet seg over til skannemodus etter 0,5 sekunder og utfører da kontinuerlig malinger. Dette merker du ved at displayet veksler: Hver gang etter ca. 1,5 sekund avgis det en ny måleverdi.

Skannemodusen er saerlig praktisk ved maling av sma mal.

Merk:

• I skannemodus er strømforbruket høyere enn ved enkeltmålingene, dette på grunn av de kontinueregige målingene.
• Etter 10s slár skannemodus seg av automatisk, slick at batteriet blir skånet ved et uforvarendetrykk på knappen.
• I skannemodus indikeres EH-verdien forst med den siste malingen.

NÖYAKTIGHET OG MÄLEREKKEVIDDE

Mälenøyaktigheten til Leica Geovid HD-R kikkerner er inntil ± 1 meter / yard. Maksimalrekkevidde oppnas ved godt reflekterende malobjekter og en visuell synsvidde pa 10km Målerekkevidden influeres av de folgende faktorene:

Rekkevidde større	mindre
Objektets farge	hvit sort
Vinkel til objektet	loddrett spiss
Objektstørrelse	stort lite
Generell lysstyrke	svak (overskyet)	sterk (middagssol)
Atmosfæriske betingelser	klar disig
Objektstruktur	homogen (husvegg)	inhomogen (busk, tre)

Ved solskinn og god sikt gjelder følgende.
rekkevidde og nøyaktigheter:

rekkevidde	10m til ca. 1300m
nøyaktighet	±1m til 350m ±2m til 700m ±0,5% over 700m

Pleie / rengjoring

Det er ici nodvendig med noen spesiell pleie av din Leica Geovid HD-R kikkert. Grove smusspartikler, som f.eks. sand, kan fjernes med en harpensel eller blases bort. Fingeravtrykk og lignende pa objektiv- og okularlinser kan torkes bort med et mykt, rent skinn erler en stovfri klut. Ved sterk tilsmussing, f.eks. okular-dreiehylsene, kan kikkerten rengjores ved a ganske enkelt a skylle den under rennende vann. Saltvann bor ogsa skylles av.

oBs!

Ikke pafor for sterkt trykk nar du torker av linseoverflater som er svert skitne. Herdingen er riktignok slitesterk, men sand eller saltkrystaller kan likevel fore til skade. Alle Leica Geovid HD-R kikkerner har ved sider av typebetegnelsen deres «personlige» fabrikasjonsnumre paft. For sikkerhets skyld bcr du notere dette nummeret i papirene dine.

TilBehor

Best.-nr.

Stativadapter med 1 / 4 gjenge 42 220
Svonne-baererem, oransje 42 163

reserVedeler

Dersom du noen gang skulle trenge resedeler til kikkerten din, som eksempelvis oyemuslinger, lokk eller bærerem, sa henvend deg til var kundeservice aller til din nasjonale Leica representant (se garantikortet när det gjelder adresser).

HVA SKAL MAN GJORE DERSOM...

Feil Årsak Utbedring
Under iakttakingenOppnäs det ikke et sirkelrundt bilde.	a) Kikkerten er ikke tilstrekkelig tilpasset din personlige øyenavstand.	a) Korriger dette ganske,enkelt ved ábøye leddakselen mer ellerindre,for á regulere avstanden mellom de to kikkertrørene.
	b) Seerens pupill ligger ikke i kikkertens utgangspupill.	b) Korriger hodets holdning,øyen- og kikkertposisjon.
	c) Okular-dreiehylsens stilling tilsvarer ikke riktig bruk med og uten briller	c) Korreksjon av tilpasningen:Brillebrukere dreier okularhylsen inn;ved iakttakelse uten briller: Drei okularhylsene ut.
Visningen er uskarp Dioptrikompensasjorden er ikke nøyaktig	Ufør dioptrikompensasjonen på nytt
Ved måling av avstand dukker visningen «-» «opp	a) Måleområdet er over- uller underskredet	Ta hensyn til spesifikasjoner som gjelder for@måleområdet
	b) Objektets refleksjonsgrad erutilstrekkelig
Displayet blinker eller ingen måling er mulig	Batteriet er tomt Skift ut batteriet

TEKNISKE DATA

LEICA GEOVID 8x42 HD-R LEICA GEOVID 10x42 HD-R

Forstorrelse		8x
Objektivdiameter	42mm
Utgangspupill		5,25mm
Demringstall		18,33
Geometrisk lysstyrke	27,56
Synfelt (på 1000m/yds) 125m/7,1°	10m/6,3° (vidvinkel)
Nærinnstellingsgrense (ved 0 dioptr.) ca. 5,6m ca. 5,6m
Utgangspupill-lengdeavstand	18,5mm	15,6mm
Pupillavstand	56-74mm
Prismetype	takkant
Herding på linser på prismene fasekorreksjonsbeleegg P40	High Durable Coating (HDC™) og hydrofob Aqua-Dura herding på de utvendige linsene
Dioptrikompensasjon ca. ±3,5 dioptr.
Egnet for brillebrukere	Ja
Funksjonstemperatur -25 °til +55 °C
Lagertemperatur -40 °C til +85 °C
Vanntetthet 0,5bar (ca. 5m vanndybde)
Husmaterialie	aluminium, trykkstøpt
Maksimum rekkevidde	ca. 1300m
Minsteavstand	10m
Målenøyaktigkeit	±1m til 350m
	±2m til 700m
	±0,5% over 700m
Ballistikkfunksjon	visning av ekvivalent horisontal avstand (EHR) fra 10m/y til 550m/600y
Indikator	LED med 4 sifre
Batteri	1 litium rundcellebatteri 3V type CR2
Batteriets bruksid1	≥ 2000 mälinger
Laser	øyesikker ifølge EN og FDA Class 1
Laserstråledivergens	2,5 x 0,5mrad
Maksimum målevarithet	ca. 1,4s
Mål (B2 x H3 x T2)	ca. 124 x 174 x 65mm
Vekt (med batteri)	ca. 900g

1 Ved 20^ og gjennomsnittlig anvendelsensprofil 2 Ved oyenavstand 65mm Med oyemuslingene dreiet inn

TEKNISKE DATA

LEICA GEOVID 8x56 HD-R LEICA GEOVID 15x56 HD-R

Forstørrelse		8x
Objektivdiameter	56mm
Utgangspupill		7mm
Demringstall		21,17
Geometrisk lysystyrke	49
Synsfelt (på 1000m/yds)	118m/6,8°
Nærinnstellingsgrense (ved 0 dioptr.) ca. 5,5m ca. 5,5m
Utgangspupill-lengdeavstand	18,5mm	15,6mm
Pupillavstand	58-74mm
Prismetype	takkant
Herding på linser på prismene fasekorreksjonsbeleg P40	High Durable Coating (HDCTM) og hydrofob Aqua-Dura herding på de utvendige linsene
Dioptrikompensasjon ca. ±3,5 dioptr.
Egnet for brillebrukere	Ja
funksjonstemperatur -25 °C til +55 °C
Lagertemperatur -40 °C til +85 °C
Vanntetthet	0,5bar (ca. 5m vanndybde)
Husmaterialie	aluminium, trykkstøpt
Maksimum rekkevidde	ca. 1300m
Minsteavstand	10m
Målenøyaktigkeit	±1m til 350m
	±2m til 700m
	±0,5% over 700m
Ballistikkfunksjon	visning av ekvivalent horisontal avstand (EHr) fra 10m/y til 550m/600y
Indikator	LED med 4 sifre
Batteri	1 litium rundcellebatteri 3V type CR2
Batteriets bruksid1	≥ 2000 mälinger
Laser	øyesikker ifølge EN og FDA Class 1
Laserstråledivergens	2,5 x 0,5mrad
Maksimum målevarighet	ca. 1,4s
Mål (B2xH3xT2)	ca. 135 x 182 x 68mm	ca. 135 x 208 x 68mm
Vekt (med batteri)	ca. 1100g	ca. 1245g

15x 3,7mm 28,98 13,94 72m/4,1°
1 Ved 20^ og gjennomsnittlig anvendelsesprofil 2 Ved oyenavstand 65mm 3 Med oyemuslingene dreiet inn

leica infoTjenesTe

Anvendelsestekniske sporsmal som gjelder Leica programmet besvares deg skriftlig, over Telefonen, via telefax erler pr. e-post av Leica informasjonstjeneste:

Leica Camera AG

Til vedlikehold av ditt Leica utstyr samt

i tilfelle av skade star.Var Customer

Service Care-avdelingen hos Leica Camera AG
eller reparasjonstjenesten til en nasjonal

Leica-representant til disposisjon (se

garantikortet nár det gjelder [(ste over adresser).

Leica Camera AG

Customer Care
