Caractéristiques techniques	Détails
Type de jumelles	Jumelles de haute performance
Grossissement	10x
Diamètre de l'objectif	42 mm
Champ de vision à 1000 m	114 m
Poids	850 g
Étanchéité	Oui, jusqu'à 4 m
Traitement des lentilles	Traitement anti-reflet et hydrophobe
Type de prisme	Prisme Schmidt-Pechan
Plage de température de fonctionnement	-20 °C à +50 °C
Utilisation	Observation de la nature, chasse, randonnée
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à des chocs violents, éviter l'humidité excessive
Informations générales	Garantie de 10 ans, accessoires inclus : étui, courroie

FOIRE AUX QUESTIONS - GEOVID 42 HDR LEICA

Comment régler la mise au point des jumelles LEICA GEOVID 42 HDR ?

Pour régler la mise au point, tournez la molette de mise au point située au centre des jumelles jusqu'à ce que l'image soit nette.

Que faire si les jumelles LEICA GEOVID 42 HDR ne s'illuminent pas ?

Vérifiez d'abord que les piles sont correctement insérées et chargées. Si le problème persiste, remplacez les piles par des neuves.

Comment nettoyer les lentilles des jumelles LEICA GEOVID 42 HDR ?

Utilisez un chiffon doux en microfibre et un produit de nettoyage pour lentilles. Évitez d'utiliser des produits chimiques agressifs.

Les jumelles LEICA GEOVID 42 HDR sont-elles étanches ?

Oui, les jumelles LEICA GEOVID 42 HDR sont conçues pour être étanches et résistantes à la buée, ce qui les rend idéales pour une utilisation en extérieur.

Comment ajuster la dioptrie sur les jumelles LEICA GEOVID 42 HDR ?

Utilisez la molette de dioptrie située sur l'oculaire droit pour compenser les différences de vision entre vos yeux. Ajustez jusqu'à ce que l'image soit claire.

Que faire si l'image est floue même après réglage de la mise au point ?

Assurez-vous que les lentilles sont propres. Si l'image est toujours floue, vérifiez si les jumelles sont correctement alignées et considérez de contacter le service client.

Comment stocker correctement les jumelles LEICA GEOVID 42 HDR ?

Rangez les jumelles dans leur étui de protection dans un endroit frais et sec. Évitez les températures extrêmes et l'humidité.

Les jumelles LEICA GEOVID 42 HDR peuvent-elles être utilisées la nuit ?

Bien que les jumelles LEICA GEOVID 42 HDR offrent une bonne performance en faible luminosité, elles ne sont pas équipées pour une vision nocturne complète. Utilisez-les à des niveaux de lumière ambiante appropriés.

Quelle est la garantie des jumelles LEICA GEOVID 42 HDR ?

Les jumelles LEICA GEOVID 42 HDR sont généralement couvertes par une garantie de 10 ans contre les défauts de fabrication. Veuillez consulter la documentation du produit pour plus de détails.

MODE D'EMPLOI GEOVID 42 HDR LEICA

Tel.: [phone]

Fax: [phone]

[e-mail]

Tel.: [phone]

Fax: [phone]

[e-mail]

describeTion des Pièces

1. Eilletons d'oculaire
   Position a: dévisse pour une observation sans lunettes
   Position b: visse pour une observation avec lunettes

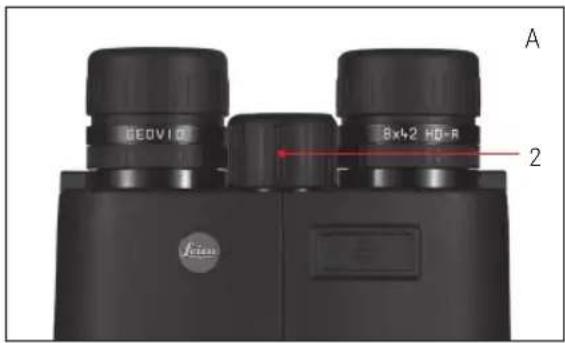

2. Bague de mise au point centrale
3. Bague de compensation dioptrique avec a. Echelle
4. CEillets pour la courroie de port
5. Bouton de déclenchement pour mesure des distances
6. Optique d'émission laser
7. Compensation dioptrique pour repres cibles avec a. Echelle
8. Axe d'articulation pour réglage de la distance interoculaire
9. Compartment des piles
10. Couvercle du compartment des piles

aVanT-ProPos

Partout dans le monde, le nom de Leica est synonyme de qualite optimale, de haute precision, de grande fiabilité et de durabilité.

Nous espérons que vous prendrez grand plaisir à utiliser vos nouvelles jumelles Leica Geovid HD-R.

Afin que vous puissiez le configurer correctement, nous vous recommendons de dire les instructions suivantes.

liVraison

• Jumelles
• 1 pile cylindrique lithium 3V type CR2
  Courroie de port
• Housse
• Couvercle de protection d'oculaire
• 2 couvercles de protection d'objet
• Carte de garantie

TABLE DES MATIÈRES

Description des pieces. 33

Avant-propos 33

Livraison 33

Elimination des apparèils électriques et électroniques. 35

Possibilities d'utilisation 35

Mise en place de la couroie de port

et du couvercle de protection de l'oculaire 35

Mise en place du couvercle de protection d'objet...35

Mise en place et remplacement de la pile. 36

Etat de charge de la pile 37

Réglage des ceilletons/utilisation avec et sans lunettes ...38

Réglage de la distance interoculaire 38

Mise au point/compensation dioptrique. 38

Mesure des distances 40

Distance horizontaléquivalente (Ehr) 41

Mode balayage 42

Portee de mesure et précision 42

Entretien/nettoyage 44

Accessoires 44

Pièces de rechange 44

Que faire quand. 45

Caracteristiques techniques 46

Service d'information Leica 48

Service après-vente Leica 48

Avertissement: évitez, comme avec tout modele de jumelles, de regarder avec les Leica Geovid HD-R directement dans des sources de luminere claires afin d'écarter tout risque de lésion oculaire.

ÉliminaTion des aPPareils ÉlecTriQues eT ÉlecTroniQues

(applicable à l'UE ainsi qu'aux autres pays européens avec des systèmes de collecte distincts)

Cet apparéil contient des composants électriques et/ou électroniques et ne peut donc pas être jeté dans les ordures menagères ordinaires. Il doit être déposé à un point de collecte municipal adapté afin d'y être recyclé. Ce dépôt est gratuite. Si l' apparéil contient des piles ou des accumulateurs replacables, ils doivent être préalablement retirees et, le cas échéant, éliminés séparément conformément aux règlements en vigueur (à cet égard, voir les instructions correspondantes dans le mode d'emploi de l' apparéil). D'autres informations à ce sujet sont disponibles auprès de l'administration municipale, de la société de traitement des déchets ou du magasin dans lequel vous avez achété cet apparéil.

PossiBiliTÉs d'u TilisaTion

Les jumelles Leica Geovid HD-R sont protégées par un boîtier solide en aluminium, qui permet de les utiliser dans les conditions les plus difficiles. Vous ne doivent donc pas craindre l'humidité: elles sont parfaitement étanches jusqu'à 5m de profondeur et le boîtier rempli d'azote évite au système optique interieur de s'embuer.

mise en Place de la couroie de Port eT du couVercle de ProTecTion de I'oculaire

Si vous souhaitez fixer le couvercle de protection d'oculaire à la courroie de port, vous devez enfilier cette dernière dans l'oeillet du couvercle de protection avant de l'attacher au côte gauche des jumelles.

mise en Place du couVercle de ProTecTion d'oBjecTif

Pour le montage des deux couvercles de protection d'objet, vous devez tirer les anneaux de caoutchouc du couvercle du cote de l'objet au-dessus des tubes des jumelles, de manière à ce que les couvercles se déplient vers le bas.

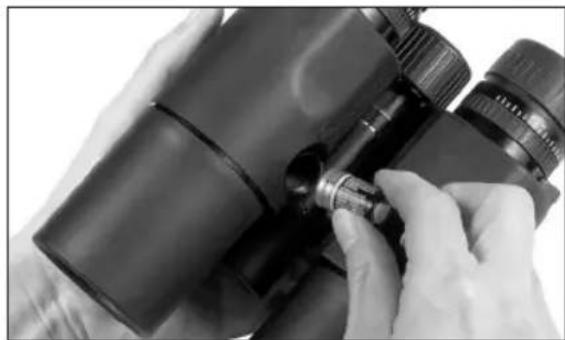

INSERTION ET CHANGEMENT DE LA PILE

Les jumelles Leica Geovid HD-R sont alimentées par une pile cylindrique lithium 3 volts (p. ex. Duracell DL CR2, Ucar CR2, Varta CR2, ou autres types CR2).

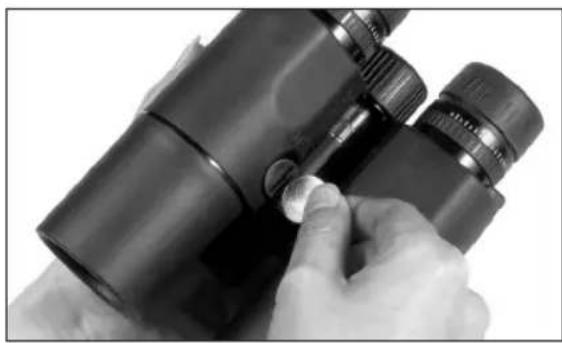

1. Ouvrez le couvercle (10) du compartment de la pile (9) en le faisant tourner, p. ex. à l'aide d'une pièce de monnaie, dans le sens inverse des aiguilles d'une montre.
2. Insérez la pile, avec la borne "plus" vers l'avant (conformément à l'illustration dans le compartment de la pile).
3. Refermez le couvercle en tournant dans lesens des aiguilles d'une montre.

Remarques:

• Les piles doivent être stockées dans un endroit sec et frais.
• Retirez la pile des jumelles si vous pensez ne pas les utiliser pendant une longue période.

Attention:

• Ne jetez jamais les piles au feu, ne les chauffez pas, ne les rechargez pas, ne les demontez pas et ne les cassez pas.
• Ne jetez pas les piles usagées avec les ordures menagères ordinaires car elles contiennent des substances toxiques nuisibles pour l'environnement. Pour autoriser un recyclage correct, remettez-les à un commercant ou éliminez-les avec les ordures spéciales dans un collecteur.

ÉTAT DE CHARGE DE LA PILLE

Une nouvelle pile permet d'effectuer plus de 2000 mesures à 20^

Les conditions d'utilisation peuvent influencer considérablement la durée de vie de la pile. Par exemple, les basses températures et une utilisation gratuite du mode balayage réduisent la durée de vie de la pile.

Une pile usagée est signalée par un clignotement de l'affichage des valeurs de mesure et du repère de cible. Lorsqu'il commence à clignoter, vous disposez encore d'environ 50 mesures, avec une portée toutefois de plus en plus réduite.

Attention:

Le froid diminue les performances de la pile. Par conséquent, à basse température, les Leica Geovid HD-R doivent être portées le plus pres possible du corps et utilisées avec une pile neue.

rEglage des OilleTons/ uTilisaTion aVec eT sans lunetTtes

Voussouspouceregleraisementlesoilletons d'oculaire (1) en les faisant tourner (ils s'encluquetent dans la position的选择).Vous pouvezegalementlesdetacherpourunnettoyage approfondi. Pour une observation avec lunettes (fi gure A),ilsdoivent rester en position entierement vissee. Pour une observation sans lunettes, youdevez lesdevisserenlesfaisanttournerdanselsens inverse desaiguillesd'une montre.Deux positions sont disponibles (fi guresB,C) pour un reglage optimal.Si les oculaires sont très sales, il est conseilé de retirererlesoilletons pour le nettoyage (fi gure D).Vouspoucelesoteraisement lorsqu'ilsonttotalementdevisses.

Réglage de la distance in Teroculaire

Plier les jumelles autour de l'axe d'articulation (8) permet de regler la distance interoculaire. La distance est correcte lorsque les champs visuels gauche et droit se fondent en une image circulaire.

MISE AU POINT/ COMPENSATION DIOPTRIQUE

La mise au point des jumelles Leica Geovid HD-R sur des objets situés à des distances différentes s'eff ectue à l'aide de la bague de mise au point centrale (2). Pour la compensation d'une amétropie individuelle pour une observation sans lunettes et pour la mise au point des repères cibles, vous pouvez utiliser les deux bagues de compensation dioptrique (3/7). Respectez scrupuleusement les étapes suivantes. Elles sont nécessaires pour que vous puissiez tirer pleinement parti des performances de l'optique.

1. Faites tourner les deux bagues de compensation dioptrique sur leur position zéro.
2. En observant avec les deux yeux, faites la mise au point sur un objet très éloigné à l'aide de la bague de mise au point centrale.

1. Grace au bouton de déclenchement (5), activez les repères cibles.
2. Une fois les repères affi chés, réglez la bague de compensation dioptrique droite (index rouge) (tout en observant toujours avec les deux yeux) de manière à ce que les repères cibles apparaisent nettement dans l'optique droite.
3. Ensuite, reglez avec précision la nettete de l'image dans le tube droit à l'aide de la bague de mise au point centrale (avec les repres cibles aff chés, mais cette fois en observant uniquement avec l'oeil droit).
4. Enfin, reglez de manière optimale la nettete de l'imag dans le tube gauche à l'aide de la bague de compensation dioptrique gauche (3). Les valeurs "+" ou "-" reglees sont affi chees sur les échelles dioptriques (3a/7a).

Remarque:

Lorsque vous observez uniquement du cote droit ou gauche, vous devez fermer l'eel opsoé ou simplement maintainir la moitié correspondante des jumelles vers l'avant sur l'objectif.

MESURE DES DISTANCES

Pour mesurer la distance d'un objet, vous devez le viser précisé. Pour ce faire, activez les repères cibles en appuyant une fois sur le bouton de déclenchement (5). Lorsque vous relâchez le bouton, les repères restent affichés pendant 4s environ. Il reste allumé tant que vous maintainez la touche enforcée. Pendant qu'ils apparaiscent, l'objet est visé. Lorsque vous rappuyez sur le bouton de déclenchement, la distance est mesurée, puis la valeur correspondante est affichée.

Pendant la mesure, les repères cibles disparaissent brièvement.

Rappuyer sur le bouton de déclenchement permet d'effectuer une nouvelle mesure à tout moment, pendant que les repères cibles sont affichés.

Si I'objet est a moins de 10 metres, si la portée a eté dépasse ou si I'objet ne reflète pas suffisamment les rayons, l'affichage "---" apparait.

Lorsque I'affichage est eteint, le systeme de mesure de la distance se desactive automatiquement.

Remarques:

• Selon la distance interoculaire régée, les affichages peuvent également être légarement inclinés.
• Les jumelles Leica Geovid HD-R sont disponibles en différentes versions pour un affchage des distances en metres ou en yards. La version est lisiblement indiquée sur le couvercle de la bague de mise au point centrale.

DISTANCE HORIZONTALE ÉQUIVALENTE (EH)

Les tirs sur des cibles en hauteur ou en contrebas sont soumis à des conditions balistiques différentes. Vous doivent connaître la distance horizontale équivalente (Equivalent Horizontal Range), pertinente pour la chasse. Il est important de connaître la valeur EHR, notamment lors de l'utilisation du réticule.

Les Leica Geovid HD-R calculent cette valeur EH à partir de la distance mesurée linéairement et d'un facteur de correction, qui dépend aussi de l'angle mesure.

Lors des mesures permanentes, les Leica Geovid HD-R affichent toujours d'abord la distance directe linéaire avec la cible. Au bout d'env. 2s, l'affichage passse à la distance horizontalé équivalente.

Remarque:

Pour des raisons de sécurité, les valeurs EH ne sont indiquées qu'entre 10m et 550m. En outre, seule la distance linéaire réellement mesurée est affichée.
- La fonction EHR ne peut pas etre désactivere.

Important:

• N'oubliez pas qu'a grande distance, l'influence de tous les facteurs pertinents d'un point de vue balistique augmente considérablement, ce qui peut entraîner des écarts importants. Les valeurs balistiques affichées ne constituent donc qu'une indication!
• Indépendamment de l'utilisation de ces informations, l'évaluation de chaque situation de chasse relève de votre responsabilité personnelle!

MODE BALAYAGE

Les jumelles Leica Geovid HD-R peuvent également effectuer des mesures sur une longue période. Si vous maintainez le bouton de déclenchement (5) enforcé lors de la deuxième pression, les jumelles passent en mode balayage au bout de 0,5s environ et effectuent alors des mesures en permanence. Le mode balayage est indiqué par un changement de l'affichage: une nouvelle valeur mesurée apparait après environ 1,5s.

Le mode balayage est particulièrement pratique en cas de mesure portant sur de petites cibles.

Remarques:

• En mode balayage, la consommation est plus élevé qu'en mode normal en raison des mesures permanentes.
• Au bout de 10s, le mode balayage se désactive automatiquement pour éviter un épuisement prematuré des piles en cas de pression involontaire sur le bouton.
• En mode balayage, la valeurEH-n'est affichée qu'avac la derniere mesure.

PORTEE DE MESURE ET PRECISION

La précision de mesure des jumelles Leica Geovid HD-R est de ± 1 metre/yard. La portée maximale est atteinte avec des objets cibles qui assurent une bonne reflexion et avec une visibilité de 10km . La portée est influencée par les facteurs suivants:

Portée supérieure inférieure
Couleur de l'objet	blanc noir
Angle par rapport à l'objet	vertical aigu
Taille de l'objet	grand petit
Luminosité générale	faible (nuageux)	élevée (soleil de midi)
Conditions atmosphériques	claires brumeuses
Structure de l'objet	homogène (mur)	hétérogène (buisson, arbre)

À la lumière du soleil et avec une bonne visibilité, les portées et précisions suivantes sont possibles:

Portée	10m à env. 1300m
Précision	±1m jusqu'à 350m ±2m jusqu'à 700m ± 0,5% au-delà de 700m

ENTRETIEN/NETTOYAGE

Vous ne devez pas soumettre les jumelles Leica Geovid HD-R a un entretien particulier. Enlevez les particules grossieres, telles que le sable, avec un pinceau fin ou en soufflant dessus. Vous pouvez essuyer les traces sur les lentilles de l'objectif ou de l'oculaire, par exemple les empreintes digitales, à l'aide d'une peau de chamois propre et douce ou d'un chiffon non pelucheux. En cas de fort encrassement, p. ex. du manchon, il est possible de nettoyer les jumelles sous l'eau du robinet. Vous devez aussi eliminer I'eau salée.

Attention:

Veillez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel. Toutes les jumelles Leica Geovid HD-R portent, outre l'indication de leur modele, un numero de fabrication "personnel". Veuillez, par mesure de sécurité, noter ce numero dans votre documentation.

ACCESSIONS

REF.

Adaptateur pour trépied avec filetage 1 / 4 42 220
Courroie de port étanche, orange 42 163

PIECES DE RECHANGE

Si vous avez besoin de pieces de rechange pour vos jumelles, par exemple, oeiletons, couvercles ou courroies de port, contactez notre service clientèle ou votre représentant national Leica (adresse, voir carte de garantie).

QUE FAIRE QUAND...

Défaut Cause Remède
Pas d'image circulaire a) Les jumelles	ne sont pas correctement adaptées à la distance interoculaire de l'utilisateur.	a) Corriguez simplement la distance des deux tubes des jumelles en pliant plus ou moins l'axe d'articulation.
	b) La pupille de l'observateur ne se situe pas dans la pupille de sortie des jumelles.	b) Corriguez la position de la tête, des yeux ou des jumelles.
	c) La position du manchon n'est pas adaptée à l'utilisation correcte avec et sans lunettes.	c) Corriguez le réglage: les porteurs de lunettes doivent visser le manchon; les observateurs sans lunettes doivent dévisser le manchon.
L'affichage est flou Compensation dioptrique inexacte Recommencez la compensiondioptrique
Lors de la mesure de distance, l'affichage "- - - " apparait	a) La distance est trop grande ou trop réduite	Tenez compte des indications de portée
	b) L'objet n'est pas suffisamment réfléchissant
L'affichage clignote ou la mesure est impossible	Pile usagée Remplacez la pile

CHARACTERISTIQUES TECHNIQUES

LEICA GEOVID 8x42 HD-R LEICA GEOVID 10x42 HD-R

Grossissement		8x
Diamètre d'objectif	42mm
Pupille de sortie		5,25mm
Indice crépusculaire	18,33
Luminosité géométrique	27,56
Champ visuel (à 1000m/yds) 125m/7,° 110m/6,3° (grand angle)
Distance de mise au point (à 0 diopt.)	env. 5,6m env. 5,6m
Distance longitudinale de la pupille de sortie	18,5mm	15,6mm
Distance de la pupille	56-74mm
Type de prisme En"Toit
Couche anti-reflet sur les lentilles sur les prismes Co	High Durable Coating (HDC™) et revêtement Aqua-Dura hydrophobe sur la surface extente des lentilles couche de correction de phase P40
Compensation dioptrique	env. ± 3,5 dioptr.
Adaptation aux porteurs de lunettes	oui
Température de service	-25 à +55 °C
Température de stockage	-40 à +85 °C
Étanchéité	0,5bar (env. 5m de profondeur)
Matériau du boîtier	Aluminium coulé
Portée maximale	env. 1300m
Distance minimale	10m
Precision de mesure	±1m jusqu'à 350m±2m jusqu'à 700m±0,5% au-delà de 700m
Fonction balistique	Affichage de la distance horizontalé équivalente (EH) de 10m/y à 550m/600y
Affichage	DEL à 4 chiffres
Pile	1 pile cylindrique lithium 3 V type CR2
Autonomie de la pile1	≥ 2000 mesures
Laser	Protection oculaire selon EN et FDA classe 1
Divergence du rayon laser	2,5 x 0,5mrad
Durée de mesure maximale	env. 1,4s
Dimensions (l2× H3× P2)	env. 124 x 174 x 65mm
Poids (avec pile)	env. 900g

A 20^ et avec le profil utiliseur moyen Avec une distance interoculaire de 65mm Avec les ceilletsons visés

CHARACTERISTIQUES TECHNIQUES

LEICA GEOVID 8x56 HD-R LEICA GEOVID 15x56 HD-R

Grossissement		8x
Diamètre d'objectif	56mm
Pupille de sortie		7mm
Indice crépusculaire	21,17
Luminosité géométrique	49
Champ visuel (à 1000m/yds)	118m/6,8°	72m/4,1
Distance de mise au point (à 0 dioptr.) en	env. 5,5m env. 5,5m
Distance longitudinal de la pupille de sortie	18,5mm	15,6mm
Distance de la pupille	58-74mm
Type de prisme En toit
Couche anti-reflet sur les lentilles sur les prismes Couche de correction de phase P40	High Durable Coating (HDC™) et revêtement Aqua-Dura hydrophobe sur la surface externe des lentilles
Compensation dioptrique env. ±3,5 dioptr.
Adaptation aux porteurs de lunettes	oui
Température de service	-25 à +55 °C
Température de stockage	-40 à +85 °C
Étanchéité	0,5bar (env. 5m de profondeur)
Matériau du boitier	Aluminium coulé
Portée maximale	env. 1300m
Distance minimale	10m
Precision de mesure	±1m jusqu'à 350m
	±2m jusqu'à 700m
	±0,5% au-delà de 700m
Fonction balistique	Affichage de la distance horizontalé équivalente (EH) de 10m/y à 550m/600y
Affichage	DEL à 4 chiffres
Pile	1 pile cylindrique lithium 3 V type CR2
Autonomie de la pile1	≥ 2000 mesures
Laser	Protection oculaire selon EN et FDA classe 1
Divergence du rayon laser	2,5 x 0,5mrad
Durée de mesure maximale	env. 1,4s
Dimensions (l² × H³× P²)	env. 135 x 182 x 68mm	env. 135 x 208 x 68mm
Poids (avec pile)	env. 1100g	env. 1245g

15x 3,7mm 28,98 13,94

e

serVice d'informaTion leica

Le service d'information Leica répondra volunteers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica:

Leica Camera AG

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le service après-vente de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la carte de garantie) se tient à votre disposition.

Leica Camera AG

Customer Care

Tel.: [phone]

Fax: [phone]

[e-mail]

Tel.: [phone]

Fax: [phone]

[e-mail]

Tel.: [phone]

Fax: [phone]

[e-mail]

Tel.: [phone]

Fax: [phone]

[e-mail]

BeTegnelse Pä delene

TIf.: [phone]

Fax: [phone]

[e-mail]

HaHMeHObaHNE DEtaiE

1. Okyjarybji
   Пложениа:Выкруено -дяобозрени.
   6e30KOB
   IIOXKeHne b:BkpyeHo - nla o6o3peHnB
   OUKAX
2. LcHtpaJIbHOe KOJIbO φOKycnpoBKN
3. Kolbpo perynipobkn dnoontpnna a. ukanoi
   4.ПeТлдярмнДгпpeHoCKN
   5.Cnyckobar KhoNka N3MepeHn paCCTOHHN
4. La3epnag nepedaoua ontnka
5. Perynipobka dnoontpnBn3npHO mapKn c a. wkanoi
   8.単APHnPnaOcBdIpeynpOBKn paCCTOHmMeKdyIa3AmN
6. OTeCek nIaTapeu
   10.Kpbiuka oTecka nla 6aTapeu

PPEINcIOBNE

YbKaMaBmI nokyNaTeNb!
