BRUKSANVISNING 500 Golf MASPORT

Vennligst les disse instruksjonene nøye før sammenstilling. Oppbevar disse og motorinstruksjonene på et sikkert sted for framtidig bruk.

Denne håndboken dekker en rekke ulike Masport Reel Mowers. Noen funksjoner som er nevnt gjelder kanskje ikke din gressklipper.

Ikke bruk denne maskinen før den er korrekt satt sammen og du har lest og forstått disse instruksjonene.

Disse instruksjonene er ment som en generell guide og overprøver ikke nasjonale eller lokale lover på noen måte. Kontakt lokale myndighet-er for visshet om lover som angår drift av dette redskapet.

Oppbevar disse instruksjonene på et sikkert sted for framtidig bruk.

Innhold

Symboler i denne brukerhåndboken. 94

Symboler som er brukt på maskinen 94

Riktig bruk 95

Sikkerhetsforanstaltninger 95

Reel gressklipper hovedarrangement 97

Innhold i forsendelsen 98

Sammenstillingsinstruksjoner 98

Før du begynner 100

Bruk av din Reel gressklipper 100

Justeringer for den beste ytelsen 101

Generelt vedlikehold 103

Rengjøring og oppbevaring 103

Spesifikasjoner 103

Problemløsing 104

Symboler i denne brukerhåndboken.

Mulig fare eller farlige situasjoner. Å ikke å lese denne instruksjonen kan føre til skader eller forårsake skade på eiendom.

Viktig informasjon for riktig håndtering. Å ikke følge disse instruksjonene kan føre til feil på maskinen.

Brukerinformasjon. Denne informasjonen vil hjelpe deg å bruke alle funksjonene på riktig måte.

Symboler som er brukt på maskinen

Les og forstå denne brukerhåndboken før bruk av maskinen.

Hold tilskuere på avstand. Fare for flygende objekter.

Bruk alltid hørsel- og øyevern ved bruk av maskinen.

Advarsel! Hold hender og føtter unna det roterende bladet.

Forsiktig, roterende blad - hold hender og føtter unna.

Fjern tennpluggen.

Støygrense

STOP

OPC og friløpskobling (over)

Riktig bruk

Av sikkerhetsgrunner skal gressklippere ikke brukes av barn, unge eller noen andre personer som ikke er kjent med disse retningslinjene.

Spesiell sikkerhetsinformasjon. Vennligst les denne informasjonen og retningslinjene og sørg for å følge dem nøye.

Selv om denne maskinen er utviklet for å være sikker å bruke, er det viktig å følge instruksjonene for sikker bruk nøye for å unngå ulykker med personer eller utstyr.

Sikkerhetsinstruksjoner

FORSTÅ DIN REEL GRESSKLIPPER

Les og forstå brukerhåndboken og merker festet på Reel-gressklipperen. Lær anvendelsesområder og begrensninger så vel som spesifikke potensielle farer som er karakteristiske for den.

NARKOTIKA, ALKOHOL OG MEDISINER

Bruk ikke Reel-gresklipperen hvis du er under påvirkning av narkotika, alkohol eller medisiner som kan påvirke din evne til å bruke den riktig.

VIKTIG: Oppbevar disse instruksjonene og motorbrosjyren på et sikkert sted for framtidig bruk. De inneholder viktig informasjon om din gressklipper.

FORSIKTIG

"FORSIKTIG" INDIKERER AT SPESIELL FORSIKTIGHET MÅ UTVISES FOR Å UNNGÅ SKADE PÅ KLIPPEREN.

ADVARSEL

"ADVARSEL" INDIKERER AT SPESIELLE PROSEDYRER SKAL F∅LGES FOR Å UNNGÅ SKADE PÅ BRUKEREN ELLER TILSKUERE.

SIKKERHETSINSTRUKSJONER

VENNLIGST LES ALLE INSTRUKSJONER F∅R DU DU FORS∅KER Å BRUKE KLIPPEREN.

∅VELSE

1. Les bruker- og vedlikeholdshåndbøkene nøye. Vær ordentlig kjent med kontroller og riktig bruk av utstyret. Vit hvordan du skal stoppe klipperen og kople ut kontrollene raskt ved et uhell.

2. La aldri barn eller andre mennesker som er ukjent med disse instruksjonene bruke klipperen.

3. Hold område der du skal bruke klipperen fritt for andre personer, spesielt barn og kjæledyr.

4. Klipp aldri når det er mennesker, spesielt barn, eller kjæledyr i nærheten;
5. Husk at operator eller bruker er ansvarlig for uhell eller farer som oppstår i forhold til andre mennesker eller eiendom.

FORBEREDELSE

1. Se nøye gjennom området der utstyret skal brukes og fjern alle stener, pinner, ledninger, ben og andre fremmedlegemer for du begynner å klippe, da disse kan kastes ut av bladet.
2. Ikke bruk utstyret barbent eller när du bruker åpne sandaler. Bruk alltid solide sko og langbukser. Det er tilrådelig å bruke passende øyebeskyttelse.
3. Kontroller bensin før du starter motoren. Ikke røyk imens du fyller bensin. Ikke fyll tanken innendørs, fjern aldri tanklokket eller fyll bensin når motoren er i gang eller før motoren har kjølnet flere minutter etter at den er stoppet. Tørk av bensinsøl før du starter motoren.
4. Forsøk aldri å justere klippehøyden imens motoren er i gang.
5. Klipp bare i dagslys eller i godt kunstig lys, og hold alltid barn unna klippeområdet.
6. Bruk aldri utstyret i vått gress. Vær alltid trygg på fottøyet; hold et fast grep på håndtaket og gå; ikke løp. Gå aldri baklengs når du klipper gresset.
7. Skift ut ødelagte støydempere.
8. Før bruk skal du alltid visuelt undersøke bladene, bladbolter og at klipper montasjen ikke er slitt eller skadet. Erstatt slitte eller ødelagte blader.
9. Bruk hørselvern og vernebriller til en hver tid når du bruker maskinen.
10. Unngå å bruke löstsittende klær eller klær som har frynser eller löse snorer.
11. Bruk ikke maskinen på steinsatt eller gruslagt overflate der materiale som stikker opp kan forårsake skade.

BRUK

1. Kople fra alle blader og kjørekontroller før du starter maskinen.
2. Ikke tilt maskinen när du starter motoren.
3. Start maskinen forsiktig med føttene i god avstand fra bladene.
4. Ha ikke hender eller føtter nær eller under roterende deler. Nærme deg ikke bladene eller avgangsåpningen.
5. Ikke endre hovedinnstillingene til motoren eller kjør motoren på overturtall. Overturtall er farlig og korter ned klipperens levetid.
6. Stopp motoren när du krysser gruslagte innkjöringer, gangbaner eller veier.
7. Ikke klipp over tunge eller faste objekter da det vil kunne oppstå alvorlig skade på motoren og vil ugyldiggjøre garantien om objektene slår borti bladene.
8. Etter å ha truffet et objekt skal du stoppe maskinen, koble fra tennpluggen, undersøke klipperen grundig for skader og reparere skadene før du starter på nytt.
9. Begynner klipperen å vibrere unormalt skal du stanse motoren, kople fra tennpluggen og øyeblikkelig se etter årsaken. Vibrasjoner er generelt en adversel om problemer.
10. Stopp alltid motoren når du går fra maskinen, selv om det kun er for et øyeblikk, før rengjøring av klipperhuset og når du utfører reparasjoner eller inspeksjoner.
11. Når du rengjør, reparerer eller inspiserer skal du forsikre deg om at bladet og alle bevegelige deler har stanset og at motoren har hatt tid til å kjøles ned. Kople fra tennpluggledningen og hold ledningen unna pluggen for å unngå utilsiktet oppstart.
12. La ikke motoren gå innendørs. Det produseres dodelige eksosgasser.
13. Skru av motoren og vent til bladene stopper helt før du fjerner gressamleren eller löser propper i gressavgangen.

14. Klipp gjennom skråninger på tvers; aldri opp og ned. Utvis stor forsiktighet når du endrer retning i skråninger. Ikke klipp i skråninger som er veldig bratte.

15. Ikke bruk klipperen uten ordentlig beskyttelse, avledere levert av produsenten eller annet sikkerhetsutstyr på plass.

16. Løft aldri opp eller bær en klipper imens den går.
17. Der det er tilpasset en bensinkran skal klipperen alltid slås av når du er ferdig med å klippe. Reduser gassinnstillingen imens den kjøres tom.
18. Ikke bruk motoren i et lukket rom der farlig karbonmonoksiddamp kan samles.
19. Gå, du skal aldri løpe.
20. Utvis ekstrem forsiktighet när du rygger eller trekker klipperen mot deg selv.
21. Stopp bladene hvis gressklipperen må tiltes for transport eller ved kryssing av overflater som ikke er gress, og ved transport av klipperen til og fra området som skal klippes.
22. Start ikke motoren imens du står foran avgangsåpningen.
23. Ikke putt hender eller føtter nær eller under roterende deler, stå aldri foran avgangsåpningen.

VEDLIKEHÖLD

1. Før bruk skal du kontrollere blad(er) og bladbolt(er) for slitasje og skade. Erstatt slitte eller ødelagte blader og bolter. ∅DELAGTE BLADER OG SLITTE BOLTER ER UTGJ∅R STOR FARE.
2. Hold aller muttere, bolter og skruer godt festet for å sikre at klipperen er i en sikker driftstilstand.
3. Oppbevar aldri klipperen med bensin i tanken inne i en bygning der avgasser kan komme i kontakt med åpen flamme eller gnist. Tillat at maskinen kjølner før den settes til oppbevaring i lukket rom.
4. Oppbevar drivstoff i godkjent beholder trygt utenfor barns rekkevidde på et kjølig, godt ventilert sted.
5. For å redusere brannfare skal gressklipperen holdes ren for gress, lov eller overflödig fett.
6. Kontroller gressamlerens komponenter og avgangsvernet jevnlig og erstatt med produsentens anbefalte deler når det er nødvendig.
7. Når maskinen slås av for service, inspeksjon eller oppbevaring eller for å endre et tilbehør, skal den slås av og tennpluggen skal koples fra, og sjekk at alle bevegelige deler har stanset helt. La maskinen kjøles ned før inspeksjon, justeringer osv.
8. Når du ser til skjæreredskapene skal du være klar over at selv om krafttilgangen ikke kan starte på grunn av vernestoppen, så kan fremdeles skjæreredskapene beveges ved hjelp av den manuelle startmekanismen.

OPPBEVARING AV KLIPPEREN

Håndtaket kan bøyes for å minimere plasskravet.

B∅YING AV HÄNDTAKET Løsne klemmehåndtaket eller løsne hendelen(e) i midten av håndtaket og bøy toppdelen over motoren.

Ergo Shift modellene kan også lagres ved å flytte håndtaket til stående posisjon.

FORSIKTIG

Kontroller at ingen styrekabler blir strukket under bøying og utretting av håndtaket. Permanente bretter vil gjøre kontrollene vanskelige å bruke.

TILTING AV KLIPPEREN TRYGT FOR LAGRING ELLER INSPEKSJON.

FORSIKTIG

Tilting av klipperen - Drener ut drivstoffet og tilt deretter klipperen slik at tennpluggen er øverst. Kople fra tennpluggledningen.

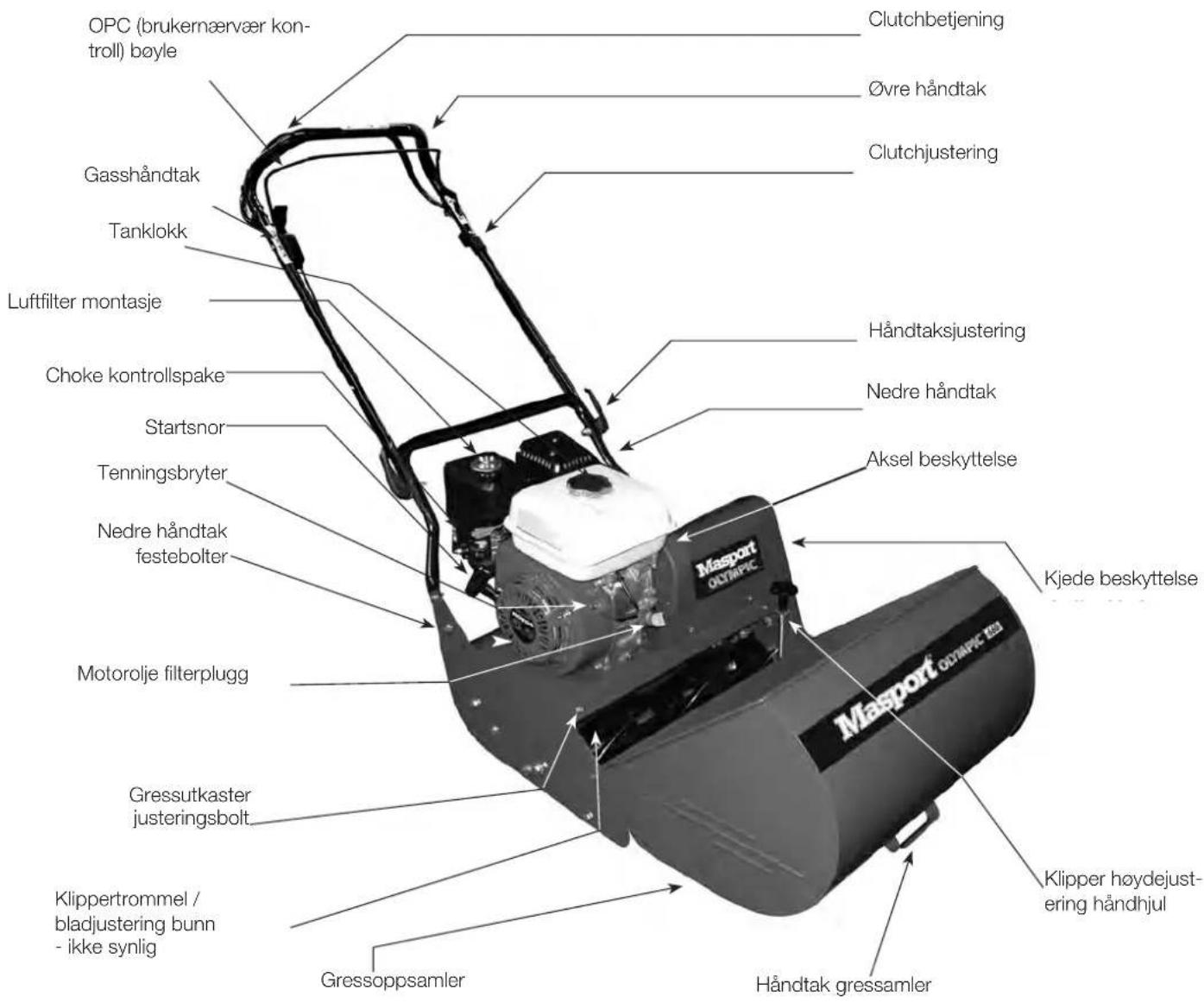

Reel gressklippere generelle arrangement - Modell med oppadvendt håndtak

OPC (brukernærvær kon- troll) bøyle Gasshåndtak Tanklokk Luftfilter montasje Choke kontrollspake Startsnor Tenningsbryter Nedre håndtak festebolter Motorolje filterplugg Gressutkaster justeringsbolt Klippertrommel / bladjustering bunn - ikke synlig Gressoppsamler Clutchbetjening Øvre håndtak Clutchjustering Håndtaksjustering Nedre håndtak Aksel beskyttelse Kjede beskyttelse Masport OLYMPIC 2013 Håndtak gressamler Klipper høydejust- ering håndhjul

Reel gressklippere generelle arrangement - Modell med håndtak MSV

OPC (brukernærvær kontroll) boyle Clutchbeljening Øvre håndtak Clutchjustering Gasshåndtak Tanklokk Luftfilter montasje Aksel beskyttelse Choke kontrollspake Håndtaksjustering Startsnor Nedre håndtak Tenningsbryter Motorolje filterplugg Nedre håndtak festebolter Kjede beskyttelse Masport OLYMPIC Gressutkaster justeringsbolt Klippehøyde justering håndbetjent ikke synlig Klippertrommel / bladjustering bunn - ikke synlig Gressoppsamler Håndtak gressamler

Kartongens innhold

I kartongen finner du...

• En trommelklipper - sammensatt
- En gressamler
- ∅vre og nedre håndtak sett
- Brukerhåndbok - denne publikasjonen
- Brukerhåndbok, motor
• Masport Express Garantikort
- 4 plastikkstrips
- 6 mm mutter og skrue for

Sammenstillingsinstruksjoner

NEDRE HÅNDTAK

For å forenkle forsendelse er håndtaket ikke festet til klipperen. Den har to deler, en øvre og en nedre. Monter det nedre håndtaket (det uten grep for hender) først. Det spiller ingen rolle hvilken vei det monteres. Sett det løst fast til ørene på baksiden av klipperen ved bruk av de fire skruene som følger med. Merk at de nedre skruene går igjennom hullene som er tilstede for å gjøre en justering av håndtakshøyde mulig. Etter tilpassing av det øvre håndtaket, justeres det i ønsket høyde og alle fire skruene strammes.

Holde grepet på det oppadvente håndtaket øverst, tilpass de laveste endene av topphåndtaket over det nedre håndtaket og tilpass hullene for håndtaklåsing. Fjern mutter og skive fra håndtaklåseskruen med la den rektangulære slitasjeplaten forbli på plass imens du fører skruen gjennom hullene fra utsiden. Den flate delen av bolten passer sporet i det øvre håndtaket. Selv om håndtaklåsen vil virke med bolten festet på den ene eller den andre veien i sporet, anbefaler vi at bolten settes i slik at håndtaklåsen vil vende opp mot håndtaket når den er i lås. Sett på skiven og mutteren på innsiden av bolten og juster deretter mutteren slik at den gir ønsket klemmeeffekt. Monter den andre håndtaklåsen på samme måte.

Sving det øvre håndtaket til driftsposisjon og lås det på plass ved å skyve håndtakslåsspaken(e) opp mot det øvre håndtaket. Fastheten i låsevirkningen kan justeres ved å vri mutteren på innsiden av håndtaklåsebolten.

Vri cop for å låse.

KABLENE

I tillegg til disse to kablene må også modellene i noen markeder bli tilført en OPC kontrollkabel.

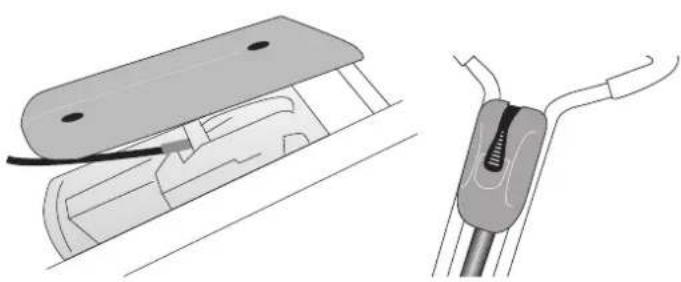

1. MOTORSPJELD KONTROLLKABEL.

Kontrollspaken og beskyttelsen må festes til det øverste håndtaket. Spaken er omsluttet av to store plastikkhylser som holdes sammen av fire stjerneskruer. Fjern skruene og plasser topphylsen (den med kontrollspaken) i posisjon ved å tilpasse de to postene dens til hullene i håndtakshylsen. Når du gjør dette må du forsikre deg om at kon-trollen ligger over den nedre håndtaket for å unngå skade på kabelen når håndtaket bøyes ned for lagring. Kontrollhuset nederst kan da monteres under det øverste huset og holdes der ved at du erstatter og fester de fire skruene.

Tilpass kabelankeret opp under hylsen på håndtaket og fest det til hylsen ved bruk av medfølgende feste.

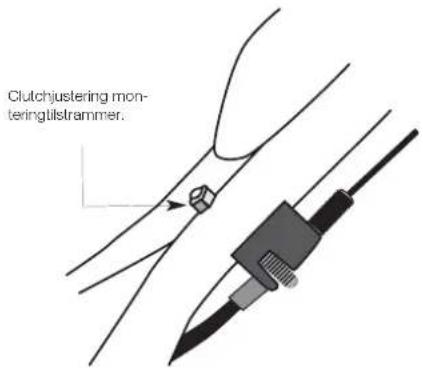

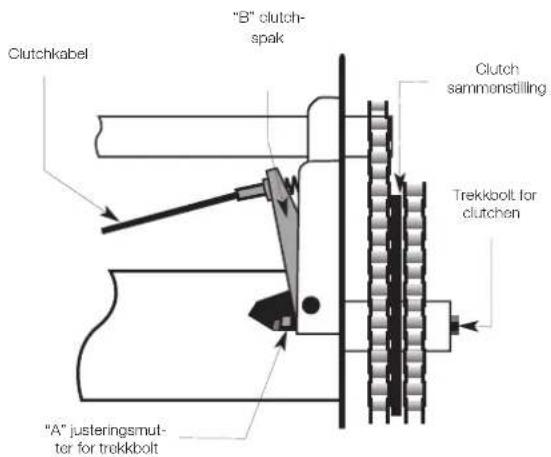

Clutchjustering mon- teringtilstrammer.

Det kan være nødvendig å justere kabelstyringen etter å ha montert kabelen, se side 9 for detaljer.

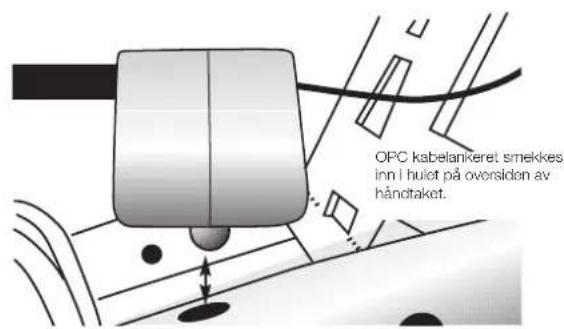

3. TILPASSING AV OPC KABEL, DER DEN ER PLASSERT.

OPC (operator presence control) kabelen er festet til en bryterboks nær motorens utgående aksel. Strekk kabelen over det nedre håndtakets tverrstang og mat enden til z-tilpasningen på den indre kabelen gjennom det lille hullet i OPC bøylen - over håndtaket.

OPC z-tilpasningen er over håndtaket.

Klips OPC kabelankeret fast til det øvre håndtaket ovenfra ved å sette dens pinne inn i hullet i håndtaket. Press den godt ned til den låses i posisjon.

OPC kabelankeret smekkes inn i hulet på overskoden av håndtaket.

AVSLUTTE KABELINSTALLASJON.

Prøv å bøye det øvre håndtaket for å sikre at kablene ikke strekkes. Hvis nødvendig legges kabelen som strekkes for mye på nytt. Når kabelen er tilfredsstillende strukket, sikrer du dem ved hjelp av kabelstripsene som er med.

Før du begynner

Viktig!

Motoren sendes uten DRIVSTOFF eller OLJE. Etter sammenstilling skal du fylle motoren med bensin og olje, som beskrevet i den separate motorhåndboken som er pakket med maskinen.

Sørg for at...

• Brukeren leser og forstår denne håndboken.
• Daglig vedlikeholdkontroller er riktig utført og at klipperen er i god teknisk stand.
• Brukeren bærer riktige klær og øyebeskyttelse. Hvis dette ikke blir gjort kan det resultere i skade og risiko for helse og sikkerhet.

IDENTIFISERING AV KONTROLLER

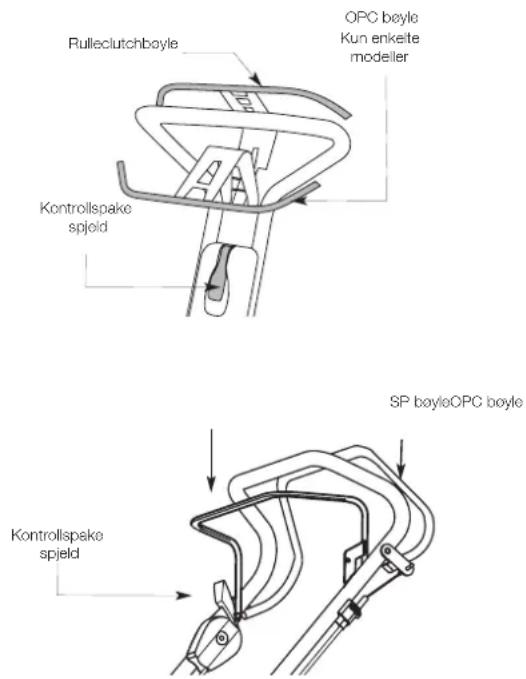

OPC (OPERATOR PRESENCE CONTROL, BRUKERNÆRVÆR KONTROLL) B∅YLE

Kun noen modeller har denne funksjonen. Denne kontrollen er plassert på toppen av håndtaket. Det brukes for å stoppe motoren raskt når brukeren slipper OPC bøylen. For å starte motoren skal du alltid bevege bøylen inn mot håndtaket. Dette tillater at motoren startes. Når du slipper OPCbøylen stanser motoren automatisk.

Rulleclutchboyle OPC boyle Kun enkeite modeller Kontrollspake spjeld SP boyleOPC boyle Kontrollspake spjeld

Hvis OPC mekanismen ikke er riktig justert eller blir skadet vil motoren fortsette å gå etter at OPC bøylen slippes. I denne situasjonen skal ikke klipperen brukes. Kontakt din lokale servicespesialist.

SPJELD KONTROLLSPAK

Kontrollspaken for spjeldet er plassert i senter av det øverste håndtaket på MSV håndtaksmodellen eller på høyre side av modellen

med oppadvendt øvre håndtak. Den kontrollerer motorhastigheten som styrer hvor fort maskinen trekkes forover. Etterhvert som motorhastigheten øker kobler automatisk en sentrifugalclutch til klippetrommelen. I frikobling stopper klippertrommelen automatisk.

Merk!

Motorhastigheten bestemmer hastigheten til klipperen og hastigheten på klippertrommelen.

RULLECLUTCH B∅YLE

Rulleclutchbetjeningen er bak det øvre håndtaket og er fjærbelastet i frakoblet tilstand. Når den er tilkoblet beveger klipp-øren seg fremover. Beveg bøylen mot håndtaket for å koble til rullen bak. Slipp spaken for å stoppe klipperen.

TILBAKESLAG SNORSTARTERHÅNDTAK

Se maskinens brukerhåndbok for detaljer.

RYDD OMRÅDET SOM SKAL KLIPPES

Før du begynner å klippe, skal du sikre at plenen er fri for hindr-inger, som stener osv. Kontakt med objekter av denne typen kan skade klippertrommel og bunnblad.

Bruk av din trommelgressklipper

START AV MASKINEN

Sikre at friløpskoblingen er i frakoblet stilling før motoren startes. Sett tenningsbryteren (hvis tilstede) til posisjonen PÅ.

Startprosedyre.

Hvis motoren ikke har blitt brukt nylig setter du chokekontrollen til posisjonen PÅ. Choken er på siden av motoren ved karburatoren, se brukerhåndboken for motoren.

Viktig!

Kun OPC modeller. For å starte motoren på disse modellene skal du alltid bevege bøylen inn mot håndtaket, og deretter følge startprosedyren under. Dette tillater at motoren startes. Hvis du slipper OPCbøylen stanser motoren automatisk.

Stå til høyre for klipperen, grip håndtaket, trekk sakte til du møter motstand og trekk så kraftfullt for å unngå tilbakeslag. Gjenta til motoren starter. Ikke trekk snoren med ujevne rykk eller slipp den før den er helt viklet inn igjen. Når motoren starter og har varmet opp en kort tid, sett choken i posisjon AV og spjeldkontrollen til ønsket hastighet. Starter ikke motoren på grunn av "drukning", flytter du choken til posisjon AV og drar i startsnoren 6 ganger for å fjerne væsken.

Etter at motoren har varmet opp i noen minutter, kan du begynne å klippe ved å sette spjeldspaken slik at motoren går til-strekkelig fort til å koble inn den automatiske clutchen. Koble deretter til friløpskoblingen ved å flytte friløpskoblingsbøylen mot håndtaket. Juster spjeldet for å oppnå en komfortabel gangfart og før maskinen mot ønsket område.

For å stanse maskinen slipper du friløpskoblingsbøylen. Deretter reduserer du motorhastigheten.

TIPS FOR ENKEL START.

1. Start varm motor med kontrollen i posisjonen SAKTE.
2. Hold klipperen ren og trommelen fri for avfall.

SJEKKLISTE VED STARTPROBLEMER

Se etter disse feilene: -

DRIVSTOFF

1. For lite bensin i tanken.
2. Gammelt drivstoff.
3. Vann eller urenheter i drivstoffet.
4. Blokkert luftventil i bensintanklokk.

TENNING

1. Lös tennpluggledning.
2. Skitten tennpluggelektrode.
3. Feil gniståpning i pluggen.
4. Feil type tennplugg.

ANNET

1. Tett luftfilter (skitt eller olje)
2. Maskinspjeld kontrollkabel er feiljustert.
3. Nedre klippeblad er feiljustert.
4. Feil i OPC systemet.

KLIPPING AV FLATE ÅPNE OMRÅDER

Når du klipper flate, åpne områder er det best å først klippe om-trent tre klipperbredder i hver ende der du ønsker å snu klipperen og deretter klippe i rette vinkler til disse breddene med parallelle kutt inntil området er ferdig klippet. Dette gjør at plenen din vil fremstå som veldig pen. Når du snur ved enden av hver lengde, kob-le fra clutchen og trekk håndtaket ned, og snu klipperen ved bruk av bakhjulene. Med en gang spjeldet er satt til din fart, er det ingen grunn til videre justeringer om du ikke skal klippe veldig tung gressvekst. Gressklipperen kan kontrolleres helt ved hjelp av friko-blingsbøylen.

Når du gjør høyresvinger løser du ut frikoblingsbøylen til åpen posisjon og kobler inn igjen clutchen når du begynner å klip-pe igjen.

Når du klipper langs grenser skal klippetrommelen og hjulet bak så vidt gå over grensen.

KLIPPING I SKRÅNINGER

Viktig!

Klipping i skråninger krever ekstra forsiktighet.

Generelt kan det sies at klipperen din klipper plener der du kan gå vanlig. Når du klipper i en skråning skal du klippe på tvers av skråningen der det er mulig, med maskinen pekende så vidt oppover. På denne måten kan du klippe tilfredsstillende uten å skli. Finner du det nødvendig å klippe opp og ned skråningen og hjulet bak viser tendens til å miste grepet når du går oppover, presser du ned håndtaket for å øke grepet.

PAUSE I KLIPPINGEN

Når klipperen blir stående med motoren på f.eks. når du tøm-mer samleren skal du lukke spjeldet slik at maskinen går på tomgang. Når motoren går på tomgang kobler automatisk koblingen til klippetrommelen fri, og re-duserer slitasjen. Hvis din klipper er tilpasset et OPC system, vil motoren stoppe automatisk når du slipper grepet om OPC bøylen.

Hvis gressklipperen skal stå uten tilsyn for en lengre periode, er det det til-rådelig å stoppe motoren for å unngå mulig overoppheting.

Justeringer for den beste ytelsen

H∅YDEJUSTERING AV KLIPPER

Høyden på klippingen "C" kan endres for å passe gresset og/eller bakkens tilstand ved bare en enkel rotasjon på håndhjulet som er plassert rett foran kjededekselet, se foto sidene 102 og 103.

"C" klippehayde

Sett aldri klippehøyden så lavt at maskinkroppen går ned i bakken. For å få en frisk og fin plen anbefaler vi ikke klipping på lengder under 7 mm. Veldig langt gress håndteres best med å stille hjulene inn på det høyest mulige.

GOLF SERIEN

GOLF SERIENS LAVESTE KUTT ER 3 MM.

Hvis det er tydelig at den ene siden av maskinen klipper lavere enn den andre, kan det lett justeres etter slakking av bolten som er plassert på innsiden av den fremre håndrullebraketten (som ses fra brukerposisjon) og tappe ønsket side opp eller ned. Fest bolten på nytt når den rette posisjonen er nådd.

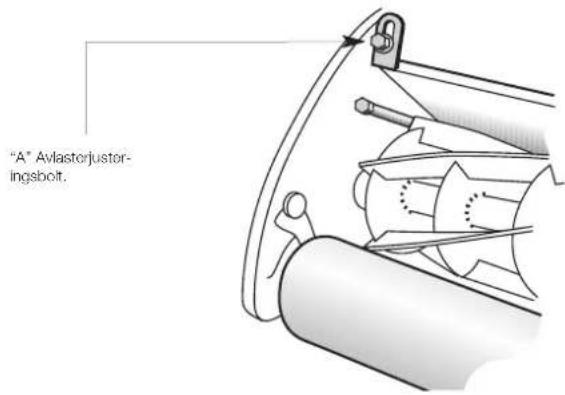

GRESSAVLEDERJUSTERING

Ved klipping av gress i ulike lengder kan det skje at gresset kastes enten for høyt eller for lavt inn i oppsamleren, som i begge tilfeller fører til dårlig oppsamlingsresultat. For å eliminere dette bør avlederen justeres. Dette kan gjøres enkelt ved å løsne de to boltene "A" i fremkant av hovedrammen og flyt-te avlederne inn eller ut til ønsket effekt er oppnådd, og fest deretter boltene på nytt. Hvis de settes for langt tilbake kastes gresset for lavt inn i oppsamleren. Hvis de settes for langt fram kastes gresset over toppen av oppsamleren.

"A" Avlasterjustoringsbolt.

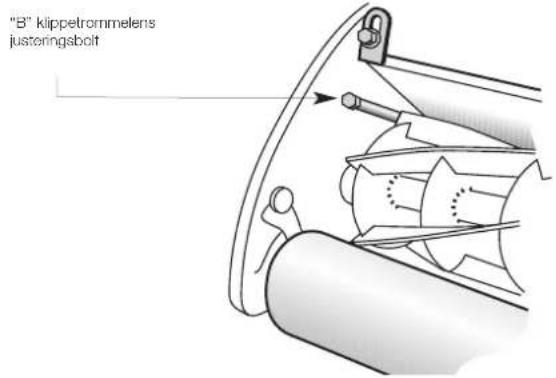

KLIPPETROMMEL JUSTERINGER

For å få et rent kutt er det nødvendig å opprettholde innstillingen av klippetrommelen relativt til maskinkroppen. Under forsendelsen er innstillingen korrekt men etter en kort bruksperiode vil det kreves justeringer.

Det vil normalt være nødvendig å flytte klippetrommelen nærmere maskinkroppen for å motvirke slitasje. For å gjøre dette skal justerings skruene "B" på begge sider av maskinen dreies med klokken med små justeringer på hver skrue hver sin gang til klippetrommelen så vidt kommer i kontakt med maskinkroppbladet. Dette kan kontrolleres ved å plassere et papirark mellom trommelen og bladet. Roter trommelen for hånd, og papiret skal da kuttes. Med en gang justeringen er utført SKAL IKKE TROMMELEN BER∅RE BUNN-BLADET MEN LIKEVEL KUTTE PAPIRET. Forutsatt at trommelen og maskinkroppen er i god tilstand vil denne innstillingen gi et rent kutt uten unødvendig trykk mellom trommel og kropp.

"B" klippetrommelens justeringsbolt

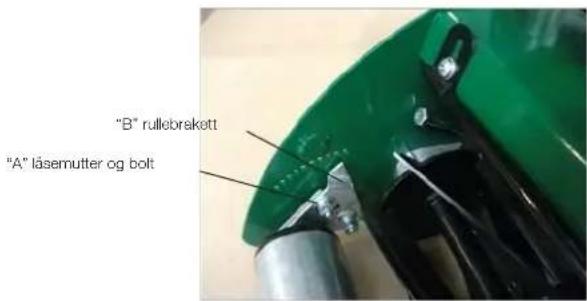

FRONTRULLEJUSTERING

For å oppnå jevn klipp er det nødvendig at rullene foran er parallelle med rullene bak. Innstillingen ble justert før forsendelsen men etter en bruksperiode vil det kreves justeringer.

Plasser klipperen på en flat overflate for å kontrollere om rullene foran er jevne. Hvis de ikke er jevne kan det oppnås ved å løsne läsemutteren og bolten "A" og justere rullebraketten "B" bakover og forover, dette vil bevege enden av rullen opp eller ned. Når rullene foran er jevne og parallelle med rullene bak strammes mutter og bolt.

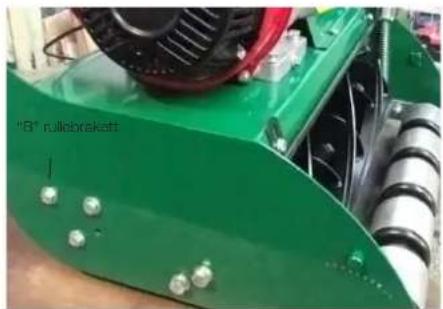

"B" rullebrakett "A" läsemutter og bolt

INSPEKSJON AV DEKSELET

For å kontrollere tilstanden på dekselet plasseres klipperen på en jevn overflate og et måleverktøy brukes mellom bladet og overflaten. Juster høyden til den så vidt berører måleverktøyet og sammenlikne deretter avstanden i motsatt ende av bladet. Hvis differansen er større enn den spesifiserte avstanden (0,5 mm for Golfmodellen, 1 mm for alle andre modeller), justeres dekselet.

Dekselet stilles inn under produksjon men etter en bruksperiode kan det kreves justeringer.

Plasser klipperen på en jevn overflate På høyre side av klipperen løsner du de to boltene og mutterne i hullene, med spor "A", nok til å trekke den til siden, løsne deretter bolten og mutteren i det bakre hullet "B". Drei lagerhuset (innsiden) for å heve eller senke den høyre siden av den bakre rullen og jevn ut bladet. Lås boltene og mutterne. Kontroller dekselet som beskrevet over. Når dekselet er innenfor den spesifiserte avstanden, juster frontrullen som beskrevet over.

Tunge innstillinger øker belastningen på gressklipperen og aksel-ererer slitasjen på klippetrommelen.

OVERF∅RINGSJUSTERING

Normal strekk og slitasje gjør det nød-vendig med justeringer. Alle kjeder skal være noe løse i alle retninger når de er riktig justert. For å kontrollere eller justere kjeder er det nødvendig å fjerne kjededekselet ved å fjerne festeskruene og løsne det fra maskinen. Justeres som følger:

PRIMAERKJEDEN

1. Slakke mutteren som sikrer nylonjusteringen "C".
2. Reposisjoner justeringen for riktig kjedejustering.
3. Stram til mutteren igjen.

DRIVKJEDER - SEKUNDÆRE OG ENDELIGE

Den siste drivkjeden er ikke justerbar, og den sekundære drivkjeden krever vanligvis justering bare når klippeenheten er omjordet. Hvis det likevel kreves justeringer før dette er det anbefalt at du kontakter din nærmeste Masport serviceagent. Hvis kjeden noen gang fjernes så vær forsiktig når du erstatter forbindelsesleddet slik at mellomrommet i fjærklipsen peker vekk fra rotasjonsretningen.

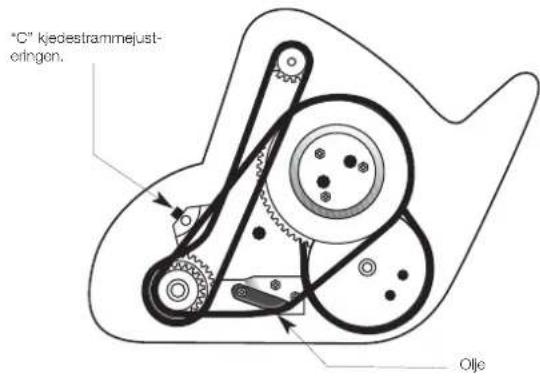

"C" kjedestrammejusteringen. Olje

CLUTCHJUSTERING BAKRE RULLE

Etter en periode med bruk vil det bli nødvendig at man kompenserer for strekket i kabelen.

1. Kabelankeret øverst på håndtaket.

2. Trekkbolten gjennom midten av clutchen.

TILPASSING AV FRIKOBLINGSKABELEN.

Ikke juster trekkbolten hvis ikke det øverste kabelankeret har nådd reisens slutt. For å justere kabelankeret dreies tommelhjulet mot klokken (sett fra bak håndtaket) for å øke clutchtrykket.

JUSTER FRIKOBLINGENS TREKKBOLT.

Hvis trekkbolten krever justering, fjernes kjede og akseldeksler.

For å øke clutchtrykket.

Juster mutter "A" ved den innerste enden av trekkbolten til clutch-spaken "B" er parallell med klipperens sideplate når clutchen kobler inn. Det skal ikke være nødvendig å justere trinsen ved den nedre enden av clutch kabelen.

Clutchkabel "B" clutch-spak Clutch sammonstilling Trekkbolt for clutchen "A" justeringsmut- ter for trekkbolt

Generelt vedlikehold

Se separat brukerhåndbok, motor.

INSPEKSJON OG SM∅RING AV KLIPPEREN

1. Drivkjeder. Holdes fuktig med olje. Smøringen kre-ver fjerning av kjededeksel, som kan løftes av etter at de to skruene er løsnet.
2. Frikoblingbøyle dreietappunkt.
3. Frontruller. Tilfør olje til rulleakslingen på enden av rullene.
4. Høy justering skruegjenge. Håndhjul og alle dreietappunkt.
5. Kabler. Tilfør olje i hver ende.
6. Selvjusterende kjedejustering. Tilfør akslingen olje.

Advarsel!

OLJE ALDRI MOTOREN NÅR DEN ER I GANG.

Rengjøring og lagring

Det er et direkte forhold mellom klipperens levetid og det vedlikeholdet du utfører på klipperen både under og etter bruk. Det er viktig at gressklipperen blir grundig rengjort etter bruk og inspisert slik at den vil være i god stand neste gang den skal brukes. Rengjør motoren ordentlig under chassiset, rullene og gressamleren. Bruk av høytrykkspyler, spesielt rundt motoren, kan presse vann inn i steder som kan drive ut smør-ingen eller forårsake vanskelig start grunnet tenningskade.

LANGVARIG OPPBEVARING:

Etter gressklippersesongen er over eller hvis klipperen ikke skal brukes på 30 dager eller mer, er det anbefalt at bensinkranen lukkes helt (der det er en montert) og at bensintanken dreneres siden mod-erne drivstoff har kort levetid. Gressklipperen skal da startes opp og kjøres til alt drivstoffet i systemet er brukt opp. Mens motoren blir varm, skal du drenere olje og fylle igjen med den riktige graden olje til påkrevet mengde. Fjern tennpluggen og hell 5 ml motorolje inn i motorsylinderen, roter sakte for å spre oljen og sett inn igjen tennpluggen. Lagre gressklipperen på et rent, tört område og ikke i direkte sollys.

Juster klippetrommelen vekk fra bunnbladet og tilfør en tynn hinne med fett til bladkantene for å unngå korrosjon i lagringsperioden. Hvis mulig kan du spraye klipperen med en tynn hinne med lett olje for å beskytte den.

Klipppebredde 405mm (16") 508mm (20") 660mm (26")

Problemløsing

Feil Mulig årsak Løsning
Noen uklipte eller dårlig klipte gresstrå. Mulig årsak	Klippetrommelen er delvis ikke i kontakt med bunnbladet.	Juster klippetrommel til bunnbladet på nytt.
	Klippetrommelen er i for mye kontakt med bunnbladet.	Juster klippetrommel til bunnbladet på nytt.
	Klippehøyden er for stor.	Lavere høyde på klippeinnstilling.
	Klippekantene til klippetrommel/bunnblader avrundet.	Etterslipe klippekanter.
Gresset blir klippet så kort at det blir skadet	Bladet svinger for mye for klippehøyde-innstillingen.	Hev høyden på klippen.
Overdreven bunnblad slitasje. Bunnblad i sterk kontakt med bakken.	Klippekantene til klippetrommel/bunnblader avrundet.	Hev høyden på klippen.
	Klippetrommelen er i for stor kontakt med bunnbladet.	Etterslipe klippekanter.
	∅delagt klippetrommel eller bunnblad.	Juster klippetrommel til bunnbladet på nytt.
		Slip eller erstatt når nødvendig.
Motoren starter ikke eller går ujevnt. Choken er ikke riktig innstilt.	Bensintank tom eller bensinkran ventil er stengt.	Flytt chokehendel
	Feil i starter.	Fyll tanken med anbefalt fyllingsgrad og åpne lukkeventilen.
	Luftrenser element er urent.	Returner enhet til forhandler.
	Tennpluggen er løs.	Reparer eller erstatt luftrenser.
	Tennpluggledning er frakoblet.	Stram tennpluggen.
	∅delagt tennplugg.	Sett på igjen pluggledningen på pluggen.
	Tennpluggdistanse er ikke riktig.	Erstatt ødelagt tennplugg.
	Forgasseren er badet i drivstoff.	Erstatt ødelagt tennplugg.
		Beveg spjeld til “Stopp” posisjon og trekk i startsnora 5-6 ganger, beveg spjeldet til “Kjør” og start motoren.
	Skittent vann eller gammelt drivstoff i tanken.	Drener og rengjør bensintanken. Fyll igjen med rent nytt drivstoff før du starter.
	Ventilasjonshull i tanklokket er blokkert.	Rengjør eller erstatt tanklokket.

Motoren ettertenner ved høy hastighet. Tennplugg mellomrommet er for smått. Se Motor brukerhåndbok.
Motor går dårlig på tomgang. Luftrenserelement er skittent. Reparer eller erstatt luftfilter.

Causa possível Solução Remedy
Motoren overopphetes Blokkert motorkjøling.		Fjern avfall fra rundt motoren.
	Begrenset luftomstrømming	Fjern avfall fra rundt motoren.
	Feil type tennplugg satt inn.	Se Motor brukerhåndbok.
	Lavt motoroljenivå.	Kontroller oljenivå og fyll på om nødvendig.
Motoren vibrerer og/eller er bråkete Slitte eller ødelagte kulelager.		Fjern og inspiser suspekte lagre, erstatt om nødvendig.
	Slitte eller ødelagte drivkjeder og/eller kjedehjul.	Fjern og inspiser suspekte kjeder og kjedehjul, erstatt om nødvendig.
Oljelekkasje fra demping eller luftrenser. Motoroljebunnkar overfylt.		Kontroller oljenivå og drener ut overflødig olje.
	Gressklipper tiltet eller feilhåndtert.	Kontroller oljenivå, luftrenser og tennplugg og korriger hvis nødvendig

Ved vedvarende feil skal du kontakte din autoriserte Masport serviceagent.
