BEDIENUNGSANLEITUNG 500 Golf MASPORT

Bitte lesen Sie diese Gebrauchsanweisung vor dem Zusammenbau des Gerätes sorgfältig durch. Bewahren Sie diese Hinweise und die Anleitungen für den Motor gut auf, damit Sie sie immer zur Hand haben, wenn Sie sie brauchen.

Diese Betriebsanleitung bezieht sich auf eine Reihe verschiedener Masport Spindelmäher. Nicht alle der beschriebenen Details treffen notwendigerweise auf Ihren Mäher zu.

MANUALE MASPORT.

ITA

HET TE MAAIEN GEBIED REINIGEN

Dieses Gerät nur dann betreiben, wenn es korrekt zusammengebaut worden ist und nachdem Sie diese Hinweise durchgelesen und verstanden haben.

Diese Anweisungen sollten als allgemeine Hinweise verstanden werden und ersetzen auf keinen Fall nationale oder örtliche Vorschriften. Für einschlägige Gesetze bezüglich der Inbetriebnahme dieses Gerätes, wenden Sie sich an die örtlichen Behörden.

Bewahren Sie diese Hinweise gut auf, damit Sie sie immer zur Hand haben, wenn Sie sie brauchen.

Sommaire

Symbole in dieser Betriebsanleitung 40

Symbole am Gerät 40

Korrekter Betrieb 41

Sicherheitsvorkehrungen 41

Spindelmäher – Allgemeiner Überblick 43

Verpackungsinhalt 44

Anleitung zum Zusammenbau 44

Vor dem Start 46

Benutzung des Spindelmähers 46

Einstellungen für Bestleistungen 47

Allgemeine Wartung 49

Reinigung und Lagerung 49

Technische Daten 50

Fehlersuche 51

Symbole in dieser Betriebsanleitung

Mögliche Gefahr oder Gefahrensituation. Nichtbefolgung dieses Hinweises kann zu Verletzungen oder Sachschäden führen.

Wichtige Information zur sicheren Handhabung. Nichtbefolgung dieses Hinweises kann zu Schäden am Gerät führen.

Informationen für Betreiber. Mit Hilfe dieser Informationen können alle Funktionen korrekt benutzt werden.

Symbole am Gerät

Vor Inbetriebnahme des Geräts diese Betriebsanleitung sorgfältig durchlesen.

Umstehende fern halten. Es besteht die Gefahr, dass Gegenstände hochgeschleudert werden können.

Beim Betrieb des Geräts immer Schutz für Ohren und Augen tragen.

Achtung! Hände und Füße von rotierenden Messern fern halten.

Vorsicht! Rotierendes Messer – Hände und Füße fern halten!

Zündkerze entfernen.

Geräuschgrenzwert

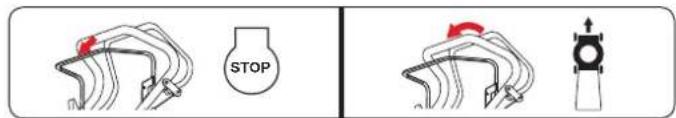

STOP

Präsenzschalterbügel und Einkuppeln der Rollenkupplung (oben).

Korrekter Betrieb

Aus Sichersheitsgründen sollten Kinder, Jugendliche oder Personen, die nicht mit diesen Hinweisen vertraut sind, den Spindelmäher nicht betreiben.

Besonderer Sicherheitshinweis. Bitte lesen Sie diese Sicherheitshinweise und die Anleitungen für den Betrieb sorgfältig durch und vergessen Sie nicht, sie genau zu befolgen.

Dieses Gerät ist für sicheren Betrieb konzipiert. Trotzdem ist es notwendig die Sicherheitshinweise sorgfältig zu beachten, um Personen- oder Sachschäden zu vermeiden.

Sicherheitsvorkehrungen

Lernen Sie Ihren Spindelmäher kennen

Lesen Sie die Betriebsanleitung durch und machen Sie sich mit den am Gerät angebrachten Symbolen vertraut. Lernen Sie Gebrauch, Besonderheiten und mögliche Gefahrenquellen kennen.

Drogen, Alkohol und Medikamente

Spindelmäher nicht unter dem Einfluß von Drogen, Alkohol oder Medikamenten betreiben, da diese die Fähigkeit, das Gerät vorschriftsmäßig zu betreiben, beeinflussen können.

WICHTIG!

Bewahren Sie diese Anleitung und die Broschüre des Motorenherstellers gut auf, damit Sie sie immer zur Hand haben, wenn Sie sie brauchen. Sie enthalten wichtige Informationen zu Ihrem Rasenmäher.

VORSICHT

DAS WARNSYMBOL ,VORSICHT' WEIST AUF BESONDERE VORSICHTSMASSNAHMEN HIN, DIE EINGEHALTEN WERDEN MÜSSEN, UM SCHÄDEN AM GERÄT ZU VERMEIDEN.

WARNUNG

DAS WARNSYMBOL, ACHTUNG' WEIST AUF BESONDERE MASSNAHMEN HIN, DIE EINGEHALTEN WERDEN MÜSSEN, UM VERLETZUNGEN DES BETREIBERS ODER UMSTEHENDER ZU VERMEIDEN.

SICHERHEITSHINWEISE

VOR DER INBETRIEBNAHME DES RASENMÄHERS BITTE ALLE SICHERHEITSHINWEISE DURCHLESEN.

EINFÜHRUNG

1. Betriebs- und Wartungsanleitung sorgfältig durchlesen. Antriebssteuerungen und die richtige Anwendung des Geräts und Zubehörs gut kennenlernen. Sie sollten wissen, wie der Rasenmäher im Notfall gestoppt werden kann und die Antriebssteuerungen schnell abgeschaltet werden können.
2. Kinder und Personen, die diese Anweisungen nicht kennen, sollten den Rasenmäher nie betreiben.
3. Dafür sorgen, dass sich keine Personen, insbesonders Kleinkinder, sowie keine Haustiere auf der zu mähenden Fläche befinden.
4. Niemals mähen, wenn sich Personen, insbesonders Kinder, sowie Haustiere in der Nähe befinden.
5. Darauf achten, dass der Betreiber oder Benutzer für Unfälle oder Gefährdung anderer Personen oder Eigentums verantwortlich ist.

VORBEREITUNG

1. Die zu mähende Fläche sorgfältig untersuchen und Steine, Stöcke, Drähte, Knochen und andere Gegenstände vor dem Mähen entfernen, da diese von den Messern hochgeschleudert werden können.
2. Das Gerät nie barfuß oder in offenen Sandalen betreiben. Immer solides Schuhwerk und eine lange Hose tragen. Entsprechender Schutz für die Augen ist empfehlenswert.
3. Vor dem Start des Motors Benzinstand überprüfen. Beim Auftanken nicht rauchen. Den Kraftstofftank nicht in geschlossenen Räumen auffüllen. Bei laufendem Motor nie Tankdeckel abnehmen oder Kraftstoff auffüllen und erst, nachdem der Motor nach dem Betrieb einige Minuten lang abgekühlt ist. Vor dem Starten verschüttetes Benzin abwischen.
4. Nie versuchen bei laufendem Motor die Höhe zu verstellen.
5. Nur bei Tageslicht oder guter künstlicher Beleuchtung mähen. Kinder immer von der zu mähenden Fläche fern halten.
6. Das Gerät nicht auf nassem Gras betreiben. Immer auf sicheren Halt achten, Griff fest halten und gehen, nie laufen. Beim Rasenmähen nie rückwärts gehen.
7. Schadhafte Auspuffschalldämpfer ersetzen.
8. Vor dem Gebrauch immer in Augenschein nehmen, ob die Messer, Messerschrauben, und Schneidevorrichtungen nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer ersetzen.
9. Beim Betrieb des Gerätes immer Ohrenschutz und Schutzbrille tragen.
10. Lose sitzende Kleidung oder Kleidung mit hängenden Kordeln oder Bändern vermeiden.
11. Gerät nicht auf einer gepflasterten oder gekiesten Oberfläche betreiben, auf der das Auswurfmaterial Verletzungen verursachen kann.

BETRIEB

1. Vor dem Start des Motors Messer- und Antriebssteuerungen entlasten.
2. Beim Start des Motors den Rasenmäher nicht kippen.
3. Motor vorsichtig starten und dabei Füße von den Messern fern halten.
4. Hände und Füße von rotierenden Teilen fern halten. Immer einen guten Abstand zum Schnittmesser und zur Auswurföffnung wahren.
5. Festeinstellungen des Motors nicht ändern oder Motor überdrehen. Zu hohe Geschwindigkeiten sind gefährlich und verkürzen die Lebensdauer des Rasenmähers.
6. Beim Überqueren von Kieseinfahrten, Wegen oder Straßen, Motor abschalten.
7. Nicht über schwere oder feste Gegenstände mähen, da das Aufschlagen der Messer ernsthaften Motorschaden verursachen und damit die Garantie ungültig machen kann.

8. Wenn ein Fremdkörper getroffen wird, Motor ausschalten, Zündkabel abziehen, Rasenmäher sorgfältig auf etwaigen Schaden untersuchen und vor einem Wiederstart und Betrieb des Geräts, Schaden reparieren.

9. Sollten ungewöhnliche Vibrationen auftauchen, Motor ausschalten, Zündkabel abziehen und sofort den Grund für die Vibrationen ausfindig machen, da diese grundsätzlich Störungen anzeigen.

10. Auch bei noch so kurzzeitigem Entfernen vom Rasenmäher Motor stoppen. Ebenso vor dem Reinigen des Gehäuses und vor etwaigen Reparaturen und Untersuchungen.
11. Bei Reinigung, Reparaturen oder Untersuchungen darauf achten, dass das Schnittmesser und alle beweglichen Teile gestoppt sind, und der Motor genügend abgekühlt ist. Zündkabel abziehen und von der Zündkerze fern halten, um ungewollten Start zu vermeiden.
12. Motor nicht in geschlossenen Räumen laufen lassen, da sich tödliche Abgase entwickeln können.
13. Bevor der Grasfang entfernt oder Verstopfungen im Auswurfschacht beseitigt werden, Motor abschalten und warten bis das Schnittmesser völlig zum Stillstand gekommen ist.
14. Auf abschüssigem Terrain quer zum Hang mähen, nie von oben nach unten. Beim Richtungswechsel auf abschüssigem Terrain äußerste Vorsicht anwenden. Extrem steile Hänge nicht mähen.
15. Den Rasenmäher nie ohne entsprechende Schutzvorrichtungen oder vom Hersteller zur Verfügung gestellte Ableit- und andere Sicherheitseinrichtungen betreiben.
16. Laufenden Rasenmäher nie aufheben oder tragen.
17. Wenn ein Kraftstoffhahn vorhanden ist, beim Ende des Mähvorgangs zudrehen und beim Auslaufen des Motors den Gasregler zurückstellen.
18. Motor nicht in einem geschlossenen Raum betreiben, in dem sich gefährliche Kohlenmonoxiddämpfe ansammeln können.
19. Gehen, niemals laufen.
20. Beim Rückwärtsfahren oder wenn der Mäher zum Betreiber gezogen wird, äußerste Vorsicht walten lassen.
21. Messer stoppen, wenn der Rasenmäher zum Transport gekippt werden muss, oder wenn andere Oberflächen als Gras überquert werden, und wenn der Mäher zu und von der zu mähenden Fläche transportiert wird.
22. Motor nicht starten, wenn Betreiber vor dem Auswurfschacht steht.
23. Hände oder Füße nicht in die Nähe oder unter rotierende Teile halten. Immer einen guten Abstand von der Auswurföffnung wahren.

WARTUNG

1. Vor Gebrauch das (die) Messer und die Messerschraube(n) auf Abnutzung und Schäden überprüfen. Abgenutzte oder beschädigte Messer und Schrauben ersetzen. BESCHÄDIGTE MESSER UND ABGENUTZTE SCHRAUBEN STELLEN HOHE GEFAHRENQUELLEN DAR.
2. Um den sicheren Betrieb des Rasenmähers zu gewährleisten, müssen Muttern, Bolzen und Schrauben immer fest angezogen sein.
3. Den Rasenmäher nie mit Kraftstoff im Tank in einem Gebäude aufbewahren, in dem Benzindämpfe mit offenem Feuer oder Funken in Kontakt kommen können. Vor dem Aufbewahren in jeder Art von geschlossenen Räumen, Motor abkühlen lassen.
4. Kraftstoff in ordnungsgemäßen Behältern in einem kühlen, gut belüfteten Raum, fern von Kindern, sicher aufbewahren.
5. Zur Vermeidung von Feuergefahr Motor von Gras, Laub und zu viel Schmierfett freihalten.
6. Bauteile des Grasfangs und die Auswurfschutzvorrichtung häufig überprüfen und wenn nötig mit vom Hersteller empfohlenen Ersatzteilen austauschen.
7. Wenn der Motor zur Wartung, Untersuchung, Aufbewahrung oder zum Austausch von Zubehör gestoppt wird, Energiezufuhr abschalten, Zündkabel von der Zündkerze abziehen, und sicherstellen, dass alle beweglichen Teile völlig zum Stillstand gekommen sind. Vor eventuellen Untersuchungen, Einstellungen usw. Motor abkühlen lassen.
8. Bei der Wartung der Schnittmesser sollte man sich darüber im Klaren sein, dass sie durch einen manuellen Startmechanismus

immer noch bewegt werden können, auch wenn die Energiequelle aufgrund des Verriegelungsmechanismus der Schutzvorrichtung nicht starten kann.

LAGERUNG DES RASENMÄHERS

Zum Platzsparen kann der Griff umgefaltet werden. FALTEN DES GRIFFES. Schraubknöpfe lösen oder Griffhebel in der Mitte des Griffes ausrasten und den oberen Teil des Griffes über den Motor kippen.

Modelle mit Ergoshift können auch gelagert werden, indem der Griff in eine aufrechte Position gestellt wird.

VORSICHT

DAS WARNSYMBOL ,VORSICHT' WEIST AUF BESONDERE VORSICHTSMASSNAHMEN HIN, DIE EINGEHALTEN WERDEN MÜSSEN, UM SCHÄDEN AM GERÄT ZU VERMEIDEN.

SICHERES KIPPEN DES RASENMÄHERS ZUR LAGERUNG ODER UNTERSUCHUNG

VORSICHT

DAS WARNSYMBOL 'VORSICHT' WEIST AUF BESONDERE VORSICHTSMASSNAHMEN HIN, DIE EINGEHALTEN WERDEN MÜSSEN, UM SCHÄDEN AM GERÄT ZU VERMEIDEN.

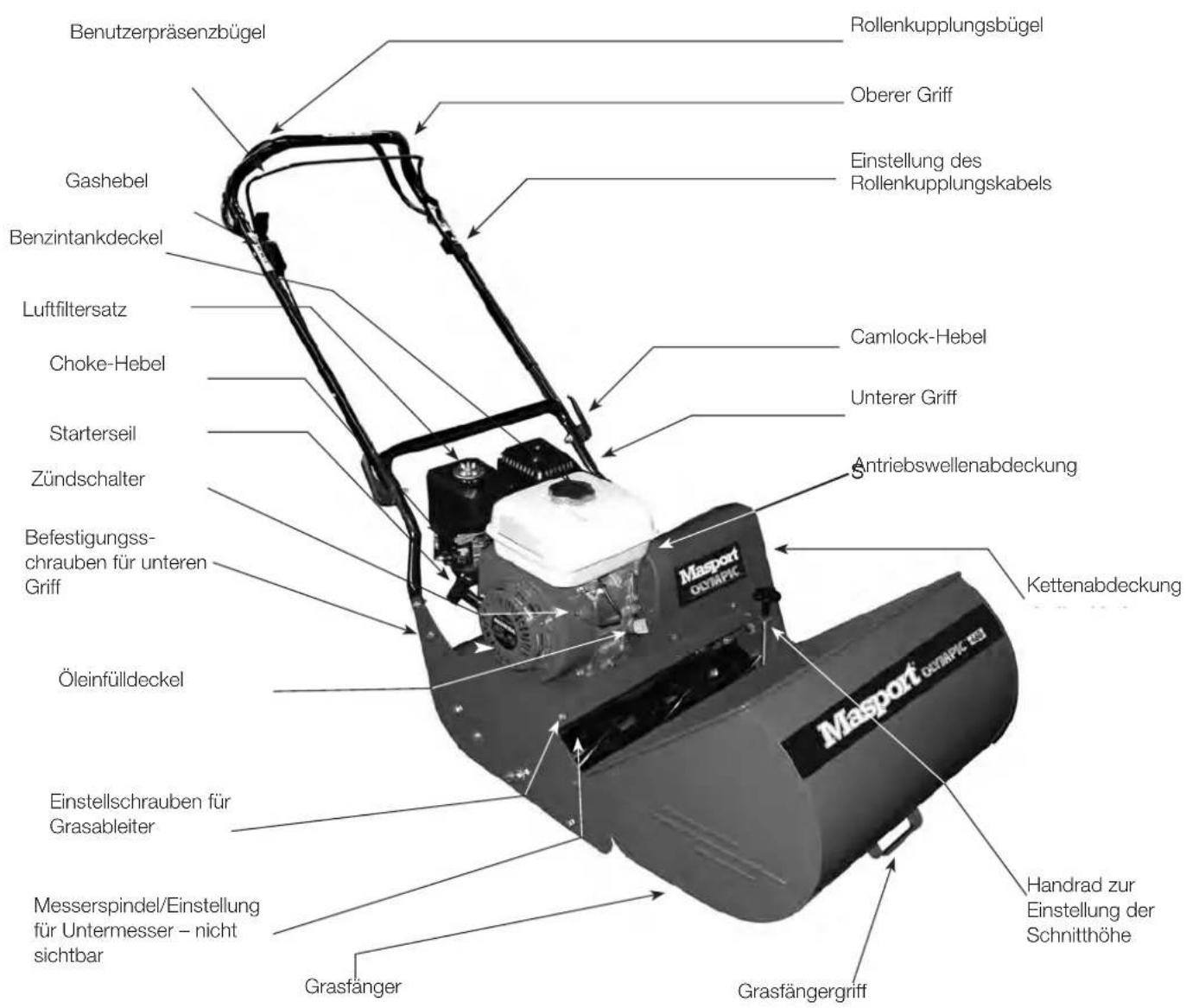

Spindelmäher – Allgemeiner Überblick – Modell mit nach oben gewandtem Handgriff

Benutzerpräsenzbügel Gashebel Benzintankdeckel Luftfiltersatz Choke-Hebel Starterseil Zündschalter Befestigungsschrauben für unteren Griff Öleinfülldeckel Einstellschrauben für Grasableiter Messerspindel/Einstellung für Untermesser – nicht sichtbar Grasfänger Rollenkupplungsbügel Oberer Griff Einstellung des Rollenkupplungskabels Camlock-Hebel Unterer Griff Antriebswellenabdeckung Kettenabdeckung Masport Olympic 2019 Masport Olympic 2019 Handrad zur Einstellung der Schnitthöhe Grasfängergriff

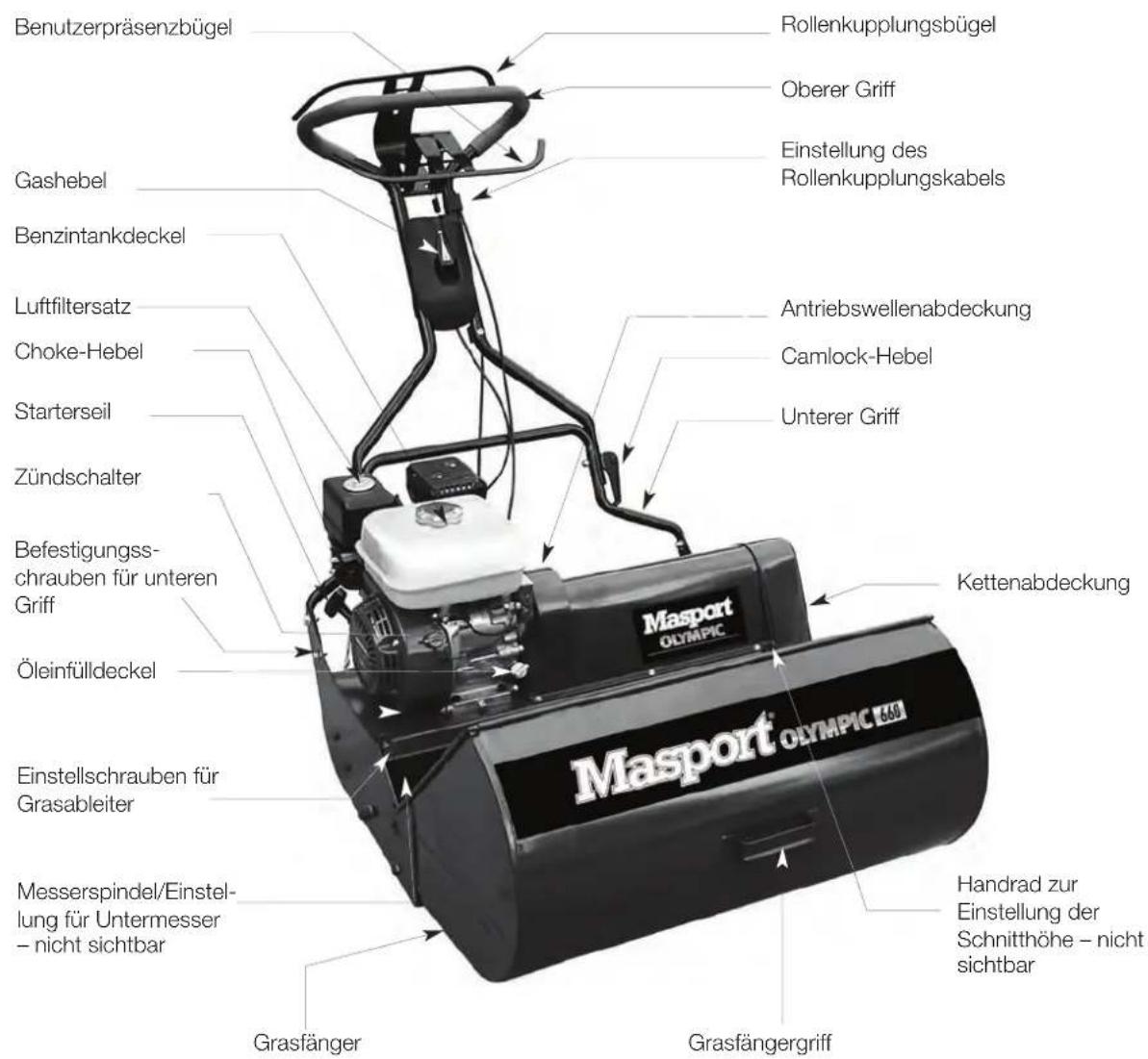

Spindelmäher – Allgemeiner Überblick - Modell mit MSV Handgriff

Benutzerpräsenzbügel Gashebel Benzintankdeckel Luftfiltersatz Choke-Hebel Starterseil Zündschalter Befestigungsschrauben für unteren Griff Öleinfülldeckel Einstellschrauben für Grasableiter Messerspindel/Einstellung für Untermesser – nicht sichtbar Grasfänger Rollenkupplungsbügel Oberer Griff Einstellung des Rollenkupplungskabels Antriebswellenabdeckung Camlock-Hebel Unterer Griff Kettenabdeckung Masport OLYMPIC Masport OLYMPIC 1600 Handrad zur Einstellung der Schnitthöhe – nicht sichtbar Grasfängergriff

Verpackungsinhalt

Im Karton befinden sich

• ein Spindelmäher, zusammengebaut
- ein Grasfänger
• Bausatz für oberen und unteren Griff
• Betriebsanleitung, vorliegende Ausgabe
- Motorhandbuch
• die Masport Express-Garantiekarte
• 4 Plastikkabelbinder
- eine 6 mm Mutter mit Schraube für die Einstellung des Rollenkupplungskabels

Anleitung zum Zusammenbau

Unterer Griff

Für den Transport ist es praktischer, dass der Griff nicht am Rasenmäher befestigt ist. Er besteht aus zwei Teilen, einem oberen und einem unteren. Unteren Griff (welcher keinen Handgriff besitzt) zuerst befestigen. Es spielt keine Rolle, wie herum er befestigt wird. Mit den vier dafür vorgesehenen Schrauben lose an die Haltevor-

richtungen hinten am Mäher anschrauben. Darauf achten, dass die unteren Schrauben, die dafür sorgen, dass die Griffhöhe eingestellt werden kann, durch die Schlitze geführt werden. Nach der Befestigung des oberen Griffes auf die gewünschte Höhe einstellen und alle vier Schrauben fest anziehen.

Den nach oben gewandten Handgriff oben halten, die unteren Enden des oberen Griffes über den unteren Griff schieben und die Löcher für die Camlocks ausrichten.

Die Mutter und die Beilagscheibe von der Camlock-Schraube abnehmen, jedoch die rechteckige Verschleißscheibe in Position halten, während die Schraube von außen durch die Löcher geführt

wird. Der abgeflachte Teil der Schraube passt in den Schlitz des oberen Griffs. Die Camlocks funktionieren, egal wie die Schraube in den Schlitz eingeführt wird, es wird jedoch empfohlen, die Schraube so einzuführen, dass der Camlock-Hebel zum oberen Ende des Mähergriffs zeigt, wenn er eingerastet ist. Beilagscheibe und Mutter innen auf der Schraube anbringen und die Mutter so weit anziehen, bis die gewünschte Straffheit erreicht ist. Das zweite Camlock auf dieselbe Weise anbringen.

Gebrauch des Camlock-Hebels

Den oberen Griff des Rasenmähers in Betriebsposition schwenken und in dieser einrasten lassen, indem der (die) Camlock-Hebel nach oben gegen den oberen Griff gedrückt wird (werden). Der Verschlussmechanismus kann mehr oder weniger straff eingestellt werden, indem die Mutter auf der Innenseite der Camlock-Schraube angezogen oder gelockert wird.

Nach oben schwenken und eina rasten lassen

Anbringen der Kabel

Alle Modelle werden mit zwei Kabeln geliefert, die angebracht werden müssen.

1. Das Gasreglerkabel für den Motor
2. Das Rollenkupplungskabel

Zusätzlich zu diesen Kabeln muss in einigen Ländern auch das Benutzerpräsenzschalterkabel angeschlossen werden.

1. DAS MOTORGASREGLERKABEL

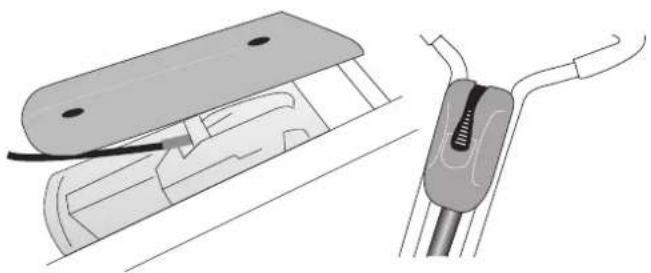

Der Reglerhebel und dessen Gehäuse muss am oberen Griff befestigt werden. Der Hebel wird von zwei großen Plastikgehäusen eingeschlossen, die durch vier Kreuzschlitzschrauben zusammengehalten werden. Schrauben entfernen und das obere Gehäuse (dasjenige mit dem Reglerhebel) in Position bringen, indem die zwei Stifte in die Löcher am Griffrohr eingeführt werden. Dabei darauf achten, dass das Gaskabel über der Querstange des unteren Griffes verläuft, um Schäden am Kabel zu vermeiden, wenn der Griff zur Lagerung des Mähers umgefaltet wird. Das untere Reglergehäuse kann jetzt unter dem oberen angebracht werden, indem die vier Schrauben wieder eingeführt und angezogen werden.

2. Anbringen des Rollenkupplungskabels

Dieses Kabel ist bereits am unteren Ende des Rasenmähers befestigt und zwar dort, wo es unter der Antriebswellenabdeckung in den Mäher eintritt. Das Kabel über die Querstange des unteren Griffes leiten, das Ende des Z-Anschlusses, der sich am Ende des biegsamen Innenkabels befindet, durch das kleine Loch im Rollenkupplungsbügel unter dem Griff einführen. Den Z-Anschluss so drehen, dass das Kabel am oberen Griff entlang verläuft.

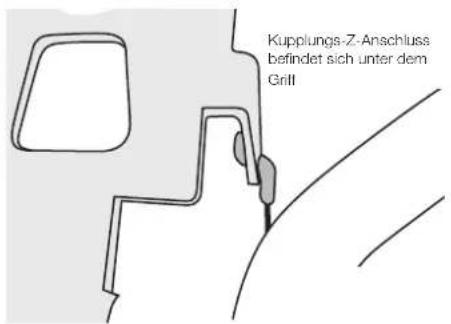

Kupplungs-Z-Anschluss befindet sich unter dem Grill

Kabelverankerung unter dem Griffrohr ausrichten und mit der dafür vorgesehenen Halterung am Rohr befestigen.

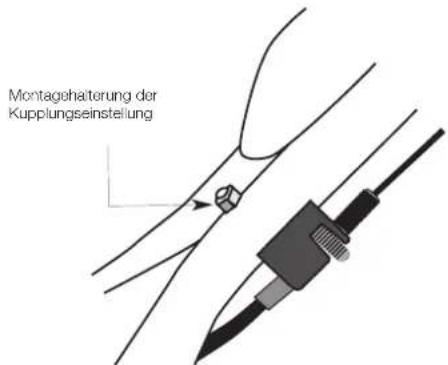

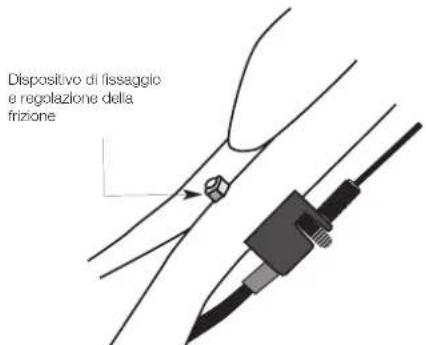

Montagehalterung der Kupplungseinstellung

Es ist möglich, dass das Kabel nach dem Einbau eingestellt werden muss. Für Einzelheiten siehe Seite 39.

3. Anbringen des Kabels für den Benutzerpräsenzschalter, falls vorhanden.

Das Kabel für den Benutzerpräsenzschalter ist an einem Schalterkasten nahe beim Ausgang der Motorantriebswelle befestigt. Das Kabel über die Querstange des unteren Griffes leiten und das Ende des Z-Anschlusses am Innenkabel durch das kleine Loch im Benutzerpräsenzbügel über dem Griff einführen.

Der Z-Anschluss des Benutzerpräsenzschalters befindet sich über dem Griff

Kabelverankerung des Benutzerpräsenzschalters von oben am oberen Griff einklemmen, indem der Zapfen in das Loch im Griff gesteckt wird. Fest andrücken, bis sie einrastet.

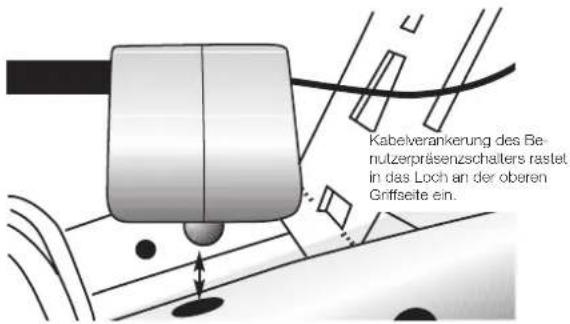

Kabelverankerung des Benutzerpräsenzschalters rastet in das Loch an der oberen Griffeite ein.

Abschluss der Kabelmontage

Versuchen, den oberen Griff umzufalten, um sicherzugehen, dass die Kabel nicht überdehnt werden. Wenn nötig, überdehnte Kabel neu verlegen.

Wenn die Kabel zufriedenstellend verlegt sind, mit den mitgelieferten Kabelbindern sicher in Position halten.

Vor dem Start

Wichtig!

Der Motor wird OHNE KRAFTSTOFF UND OHNE ÖL transportiert. Nach dem Zusammenbau Benzin und Öl einfüllen, entsprechend der Anweisungen im Motorhandbuch, das gesondert mit dem Gerät geliefert

wird.

Darauf achten, dass

• der Benutzer dieses Handbuch durchliest und versteht.
• die täglichen Wartungskontrollen ordnungsgemäß durchgeführt werden und der Rasenmäher sich in funktionstüchtigem Betriebszustand befindet.
• der Betreiber sichere Kleidung und Augenschutz trägt. Missachtung kann zu Schäden sowie Gesundheits- und Sicherheitsrisiken führen.

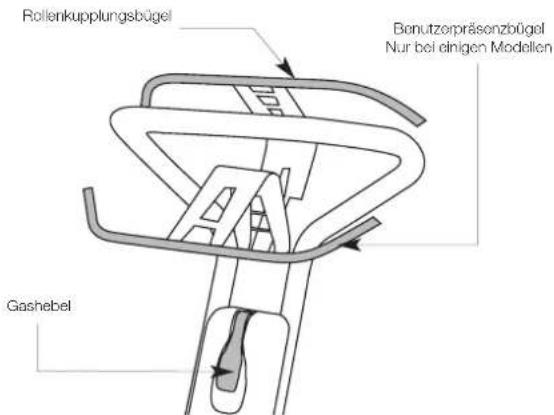

Beschreibung der Antriebssteuerungen

Benutzerpräsenzbügel

Nur einige Modelle sind mit dieser Besonderheit ausgestattet. Dieser Schalter befindet sich obenauf auf der Lenkstange. Dieser Mechanismus stoppt den Motor unverzüglich, wenn der Betreiber den Druck auf den Benutzerpräsenzbügel lockert. Um den Motor wieder zu starten, muss der Bügel zurückbewegt und wieder an den Griff des Rasenmähers gepresst werden. Dann startet der Motor wieder. Wenn der Benutzerpräsenzbügel losgelassen wird, schaltet der Motor automatisch ab.

Rollenkupplungsbügel Bonutzerpräsonzbügel Nur bei einigen Modellen Gashebel

Wenn der Benutzerpräsenzschaltermechanismus nicht korrekt eingestellt oder beschädigt ist, kann es vorkommen, dass der Motor weiterläuft, nachdem der Benutzerpräsenzbügel losgelassen wurde. In diesem Fall den Rasenmäher nicht benutzen. Wenden Sie sich an Ihren örtlichen Servicefachhändler.

Gashebel

Der Gashebel befindet sich in der Mitte des oberen Griffes. Er kontrolliert die Motorgeschwindigkeit, die dafür sorgt wie schnell sich das Gerät vorwärts bewegt. Mit steigender Motorgeschwindigkeit wird automatisch eine Fliehkraftkupplung betätigt, die die Messerspindel antreibt. Im Leerlauf stoppt die Messerspindel automatisch.

Bitte beachten!

Die Motorgeschwindigkeit bestimmt, wie schnell sich der Rasenmäher vorwärts bewegt, aber auch, wie schnell sich die Messerspindel bewegt.

Rollenkupplungsbügel

Der Rollenkupplungsbügel befindet sich hinter der Querstange des oberen Griffes und wird mit einer Sprungfeder in der Aus-Position gehalten. Wenn er eingekuppelt wird, bewegt sich der Rasenmäher vorwärts. Den Bügel gegen die Lenkstange pressen, um den Antrieb auf die hinteren Rollen einzukuppeln. Den Bügel loslassen, um den Rasenmäher anzuhalten.

Rückholstarterseilgriff

Für Einzelheiten wenden Sie sich an das Motorhandbuch.

Beseitigung von Hindernissen auf der zu mähenden Fläche

Vor dem Mähen darauf achten, dass sich keine Hindernisse, wie z.B. Steine usw. auf dem Rasen befinden. Gegenstände dieser Art können die Messerspindel und das Untermesser beschädigen.

Benutzung des Spindelmähers

Starten des Motors

Darauf achten, dass sich der Rollenkupplungsbügel in der Aus-Position befindet, bevor der Motor gestartet wird. Zündschalter (falls vorhanden) auf die EIN-Position stellen.

Startvorgang

Wenn der Motor für einige Zeit außer Betrieb war, den Choke-Regler auf die EIN-Position stellen. Der Choke befindet sich auf der Seite des Motors beim Vergaser. Wenden Sie sich an das Motorhandbuch.

Wichtig!

Nur bei Modellen mit einem Benutzerpräsenzschalter. Um bei diesen Modellen den Motor zu starten, muss der Bügel zurückbewegt und gegen die Lenkstange gepresst werden. Dann den Startvorgang wie unten beschrieben befolgen. Dadurch kann der Motor gestartet werden. Wenn der Benutzerpräsenzbügel losgelassen wird, schaltet sich der Motor automatisch wieder ab.

Auf der rechten Seite des Rasenmähers stehen, den Starterseilgriff fassen, langsam ziehen bis Widerstand spürbar ist und dann kräftig ziehen, um Rückschlag zu vermeiden. Den Vorgang wiederholen, bis der Motor anspringt. Nicht ruckartig am Seil ziehen oder loslassen, bevor es nicht komplett aufgewickelt ist. – Wenn der Motor angesprungen ist und sich eine Weile aufgewärmt hat, den Choke auf die AUS-Position stellen und Gasregler auf die gewünschte Geschwindigkeit stellen. Sollte der Motor nicht anspringen, weil er geflutet ist, Choke auf AUS stellen und sechsmal am Starterseil ziehen, um das überschüssige Benzin zu beseitigen.

Nachdem sich der Motor einige Zeit aufgewärmt hat, kann mit dem Mähen begonnen werden, indem der Gashebel so eingestellt wird, dass der Motor genügend schnell läuft, um automatisch einzukup-

peln. Dann die Rollenkupplung einkuppeln, indem der Rollenkupplungsbügel nach vorne zur Lenkstange bewegt wird. Gas so einstellen, dass eine bequeme Fahrgeschwindigkeit erreicht wird und das Gerät in die gewünschte Richtung lenken.

Um den Motor abzustellen, Rollenkupplungsbügel loslassen. Dann Motorgeschwindigkeit reduzieren.

Hinweise für einfaches Starten

1. Wenn der Motor warm ist, Regler auf LANGSAM stellen und Motor starten.
2. Rasenmäher sauber halten und Schmutzreste in der Spindel beseitigen.

Checkliste bei Startschwierigkeiten

Folgende Mängel überprüfen:

KRAFTSTOFF

1. Nicht genug Kraftstoff im Tank.
2. Alter Kraftstoff.
3. Wasser oder Schmutz im Kraftstoff.
4. Blockierter Luftabzug im Kraftstofftankdeckel.

ZÜNDUNG

1. Loses Zündkabel.
2. Zündkerzenelektroden verschmutzt.
3. Inkorrekter Zündkerzenabstand.
4. Inkorrekter Zündkerzentyp.

SONSTIGES

1. Verstopfter Luftfilter (Schmutz oder Öl).
2. Gaszug nicht richtig eingestellt.
3. Untermesser nicht richtig eingestellt.
4. Fehlerhaftes Benutzerpräsenzschaltersystem.

Mähen von ebenen, freien Flächen

Beim Mähen von ebenen, freien Flächen ist es am besten, zuerst einen Rand von ungefähr drei Rasenmäherbahnen an jedem Ende, wo der Mäher umgekehrt wird, zu mähen. Dann Parallelbahnen im rechten Winkel zu den Rändern mähen, bis die Fläche komplett gemäht ist. Auf diese Weise erhält der Rasen ein sauberes, gepflegtes Aussehen. Wenn am Ende jeder Bahn umgekehrt wird, auskuppeln und auf die Griffe drücken, dadurch wird der Mäher auf der Hinterrolle umgedreht. Wenn der Gasregler auf die gewünschte Geschwindigkeit eingestellt ist, sind weitere Einstellungen überflüssig, außer man trifft auf sehr dichten Graswuchs. Der Rasenmäher kann alleine mit Hilfe des Rollenkupplungsbügels gesteuert werden.

Wenn eng umgedreht wird, den Rollenkupplungsbügel loslassen, damit er sich in der Aus-Position befindet, bei Wiederaufnahme des Mähvorgangs wieder einkuppeln.

Wenn an Rasenrändern gemäht wird, darauf achten, dass sich die Messerspindel und die Hinterrolle etwas über den Rand hinaus bewegen.

Mähen von abschüssigen Flächen

Wichtig!

Beim Mähen von Hängen besondere Vorsicht walten lassen.

Im Allgemeinen kann der Rasenmäher alle Flächen mähen, auf denen es sich angemessen gehen lässt. Beim Mähen von abschüssigen Flächen, wenn möglich, quer zum Hang mähen, indem der Rasenmäher leicht bergaufwärts zeigt. Auf diese Weise kann ein zufriedenstellendes Ergebnis erreicht werden, ohne zu rutschen. Muss der Hang wirklich bergab gemäht werden und die Hinterrolle tendiert dazu, beim Hinaufziehen zu rutschen, fest auf den Griff drücken, um die Zugkraft zu steigern.

Unterbrechen des Mähvorgangs

Wenn der Rasenmäher bei laufendem Motor abgestellt wird, z. B. beim Entleeren des Grasfängers, Gas abstellen und damit den Motor auf Leerlauf stellen. Im Leerlauf wird der Antrieb zur Messerspindel automatisch unterbrochen, um

Verschleiß vorzubeugen. Wenn der Rasenmäher mit einem Benutzerpräsenzschaltersystem ausgestattet ist, stoppt der Motor automatisch, wenn der Benutzerpräsenzbügel losgelassen wird.

Wenn der Rasenmäher für längere Zeit unbeaufsichtig bleiben soll, wird empfohlen, den Motor abzustellen, um mögliche Überhitzung zu vermeiden.

Einstellungen für Bestleistungen

Einstellen der Schnitthöhe

Die Schnitthöhe, C' kann geändert werden, um sich auf Gras- und/oder Bodenbedingungen anzupassen, indem einfach das Handrad, das sich direkt vorne auf der Kettenabdeckung befindet, gedreht wird, siehe Foto auf Seite 35.

Schnitthöhe ,C'

• Für kürzeren Schnitt, Handrad gegen den Uhrzeigersinn drehen.
• Für längeren Schnitt, Handrad im Uhrzeigersinn drehen.

Die Schnitthöhe nie so niedrig einstellen, dass die Bodenplatte den Erdboden berührt. Für einen gesunden, gepflegten Rasen ist eine Schnitthöhe von unter 7mm nicht empfehlenswert. Sehr langes Gras bewältigt man am besten, indem die Rollen so eingestellt werden, dass so hoch wie möglich gemäht wird.

GOLF SERIES

Golf Series niedrige Schnitthöhe ist 3mm.

Sollte es sich herausstellen, dass eine Seite des Geräts kürzer schneidet als die andere, kann das einfach behoben werden, indem die Schraube auf der Innenseite der rechten Vorderrollenhalterung (vom hinter dem Griff stehenden Betreiber aus gesehen) gelöst wird und dieses Ende der Rolle nach oben oder nach unten in die gewünschte Position geklopft wird. Wenn die korrekte Position erreicht wird, Schraube wieder anziehen.

Einstellung des Grasableiters

Wenn Gras verschiedener Länge gemäht wird, kann es vorkommen, dass das Mähgut entweder zu hoch oder zu niedrig im Grasfänger landet, was eine schlechte Ladekapazität zur Folge hat. Um das zu vermeiden, sollte der Grasableiter eingestellt werden. Einfach die zwei Schrauben „A“ am vorderen Rand des Gehäuserahmens lösen und den Grasableiter nach innen oder außen schieben, bis das gewünschte Resultat erreicht wird. Dann Schrauben wieder festziehen. Wenn sich der Ableiter zu weit hinten befindet, wird das Gras zu niedrig im Grasfänger abgelagert. Wenn er sich zu nahe an der Messerspindel befindet, wird das Gras über den Fänger hinaus geworfen.

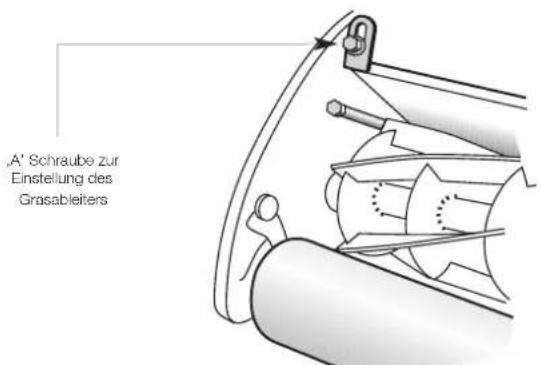

"A" Schraube zur Einstellung des Grasableiters

Einstellung der Messerspindel

Um einen sauberen Schnitt zu erhalten, ist es wichtig, die richtige Einstellung der Messerspindel im Verhältnis zur Bodenplatte beizubehalten. Die Einstellung ist von Werk aus korrekt, nach einer längeren Beanspruchungsphase kann allerdings eine Neueinstellung erforderlich sein.

Unter normalen Umständen ist es erforderlich, die Messerspindel näher an die Bodenplatte zu schieben, um Verschleiß zu berücksichtigen. Dazu müssen die Einstellschrauben „B“ auf beiden Seiten des Geräts im Uhrzeigersinn gedreht werden. Diese Änderung sollte in kleinen Schritten erfolgen, indem eine Schraube mit der anderen abgewechselt wird, bis die Spindel das Bodenplattenmesser knapp berührt. Der richtige Abstand kann festgestellt werden, indem ein Blatt Papier zwischen die Spindel und das Untermesser geschoben wird. Wenn die Spindel von Hand rotiert wird, sollte das Blatt zerschnitten werden. Nachdem diese Einstellung durchgeführt wurde, sollte DIE SPINDEL LEICHT ZURÜCKGENOMMEN WERDEN, SO DASS DAS PAPIER LEDIGLICH GEFALTET, ABER NICHT ZERSCHNITTEN WIRD. Vorausgesetzt, dass sich die Spindel und die Bodenplatte in gutem Zustand befinden, sollte diese Einstellung für einen sauberen Schnitt sorgen, ohne dass unnötiger Druck von der Spindel auf die Bodenplatte ausgeübt wird.

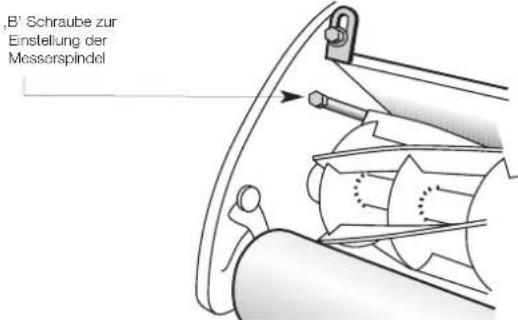

,B' Schraube zur Einstellung der Messorspindel

EINSTELLUNG DER VORDERROLLE

Um gerade und ebenmäßige Mähergebnisse zu erzielen, ist es notwendig dafür zu sorgen, dass sich Vorderrollen parallel zur Hinterrolle befinden. Die Einstellung wurde vor dem Versand vorgenommen, aber nach einer bestimmten Betriebszeit ist es erforderlich, diese erneut zu regulieren. Um zu kontrollieren, dass die Vorderrolle waagrecht ist, den Rasenmäher auf eine ebene Oberfläche stellen. Wenn die Vorderrolle nicht waagrecht ist, kann sie eingestellt werden, indem die Feststellmutter und Schraube 'A' gelockert wird. Das Ende der Rolle kann nach oben oder nach unten bewegt werden, indem die Rollenhalterung 'B' nach vorwärts und rückwärts ausgerichtet wird. Wenn die Vorderrolle waagrecht und parallel zur Hinterrolle ist, Mutter und Schraube wieder anziehen.

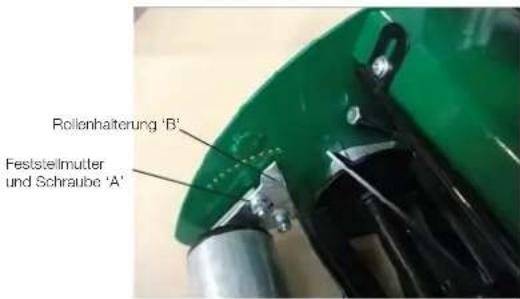

Rollenhalterung 'B' Feststellmutter und Schraube 'A'

KONTROLLE DER WAAGRECHTEN MESSEREINSTELLUNG

Zur Kontrolle, dass die Messereinstellung waagrecht ist, den Rasenmäher auf eine ebene Oberfläche stellen und eine Maßlehre zwischen das eine Ende des Messers und die ebene Oberfläche schieben. Höhe einstellen, bis es die Maßlehre gerade eben berührt. Dann den Spalt auf dem entgegengesetzten Ende des Messers vergleichen. Wenn der Unterschied größer als das festgesetzte Maß ist (0,5mm für das Golfmodell, 1 mm f r alle anderen Modelle), eine Korrektur der Messereinstellung vornehmen.

KORREKTUR ZUR WAAGRECHTEN MESSEREINSTELLUNG

Die Messereinstellung wird während des Fertigungsprozesses vorgenommen, aber nach einer gewissen Betriebszeit kann eine Korrektur erforderlich werden. Den Rasenmäher auf eine ebene Oberfläche stellen. Auf der rechten Seite des Geräts die zwei Schrauben und Muttern in den Langlöchern 'A' soweit lockern, dass sie sich schieben lassen, dann die Schraube und Mutter im Loch 'B' dahinter lockern. Das Lagergehäuse (innen) drehen, um die rechte Seite der Hinterrolle zu heben oder zu senken und somit das Messer auszugleichen. Schrauben und Muttern wieder festziehen. Messereinstellung wie oben beschrieben kontrollieren. Wenn sich die Einstellung innerhalb des festgesetzten Maßes befindet, die Vorderrolle wie oben beschrieben einstellen.

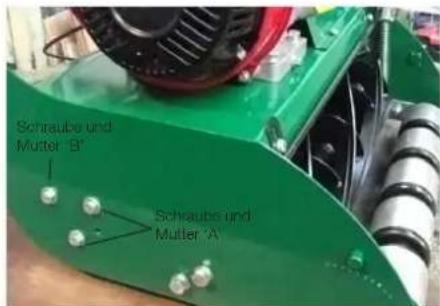

Schraube und Mutter 'A' Schraube und Mutter 'B'

Wichtig!

Zu strenge Einstellungen erhöhen die Belastung auf den Rasenmäher und beschleunigen den Verschleiß der Messerspindel.

Einstellung des Getriebes

Normale Belastung und Beanspruchung machen regelmäßige Ketteneinstellungen erforderlich. Wenn alle Ketten korrekt eingestellt sind, sollten sie in jeder Richtung leicht locker sitzen. Zur Kontrolle oder Einstellung der Ketten ist es nötig, die Kettenabdeckung abzunehmen, indem die Halterungsschrauben entfernt werden und die Abdeckung vom Gerät genommen wird. Einstellen wie folgt:

Hauptkette

1. Mutter, die den Nyloneinsteller, C' sichert, lösen.
2. Einsteller so platzieren, dass die Kette korrekt eingestellt ist.
3. Mutter wieder anziehen.

Antriebsketten – Sekundär- und Endkette

Die Endkette kann nicht eingestellt werden und die Sekundärantriebskette benötigt normalerweise nur dann eine Einstellung, wenn der Messerbauteil neu geschliffen wird. Sollte jedoch eine Einstellung vor diesem Zeitpunkt erforderlich sein, wird empfohlen, sich an Ihren nächstgelegenen Masport Servicevertragshändler zu wenden. Sollte trotzdem aus irgendeinem Grund eine Kette entfernt werden, darauf achten, dass der Zwischenraum in der Federklammer von der Drehrichtung wegzeigt, wenn das Verbindungsglied ersetzt wird.

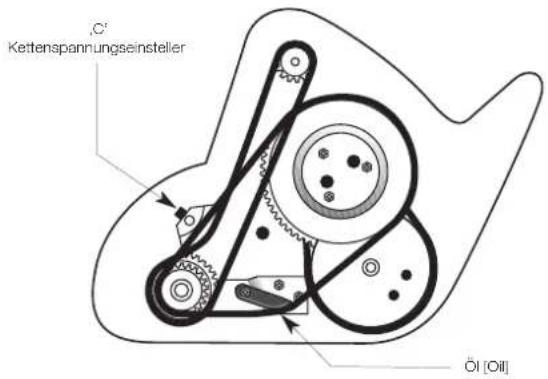

Kettenspannungseinsteller Öl [Oll]

Einstellung der Hinterrollenkupplung

Nach einiger Zeit wird eine Einstellung erforderlich sein, um eventuelle Kabelbelastung etc. auszugleichen.

Es gibt zwei Einstellpunkte:

1. Die Kabelverankerung oben am Griff.
2. Die Anzugsschraube durch die Mitte der Kupplung. Einstellen des Rollenkupplungskabels

Die Anzugsschraube nur dann einstellen, wenn die obere Kabelverankerung am Ende ihrer Reichweite angelangt ist. Um die Kabelverankerung einzustellen, das Rändelrad gegen den Uhrzeigersinn drehen (vom hinter dem Griff stehenden Betreiber aus gesehen), um den Kupplungsdruck zu erhöhen.

Einstellung der Anzugsschraube in der Rollenkupplung Ist es nötig, die Anzugsschraube einzustellen, Ketten- und Antriebswellenabdeckungen entfernen.

Zur Erhöhung des Kupplungsdrucks

Mutter „A“ am inneren Ende der Anzugsschraube einstellen, bis sich der Kupplungsbetriebshebel „B“ in dem Augenblick, in dem gerade eingekuppelt wird, parallel zur Rasenmäherseitenplatte befindet. Eine Einstellung der Presshülse am unteren Ende des Kupplungskabels sollte nicht erforderlich sein.

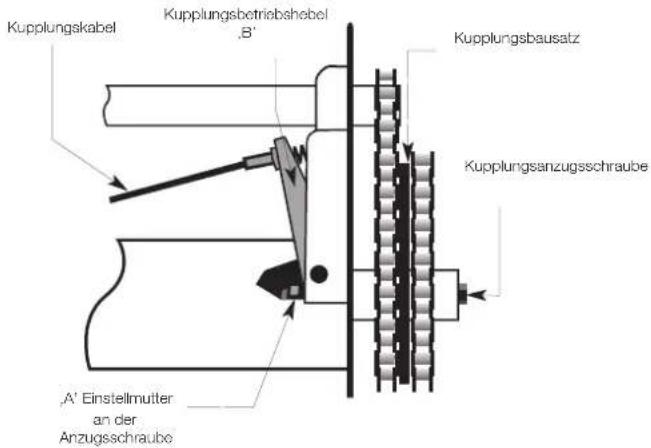

Kupplungskabel Kupplungsbetriebshebel .8' Kupplungsbausatz Kupplungsanzugsschraube .A' Einstellmutter an der Anzugsschraube

Allgemeine Wartung

Wartung des Motors

Wenden Sie sich an das gesonderte Motorhandbuch

Inspektion und Schmierung des Rasenmähers

Die Spindellager sind fest versiegelt und erfordern keine Schmierung.

Die folgenden Schmierpunkte sollten nach ungefähr 25 Stunden Betriebszeit mit SAE30-40 Öl geschmiert werden.

1. Antriebsketten. Immer gut ölen. Dazu muss die Kettenabdeckung abgenommen werden, indem die zwei Halterungsschrauben gelöst werden.
2. Die Drehpunkte des Rollenkupplungsbügels.
3. Vorderrollen. Beide Enden der Rollenachsen ölen.
4. Schraubgewinde der Höheneinstellung. Handrad und alle Drehpunkte.
5. Kabel. Etwas Öl an beiden Enden auftragen.
6. Der Kettenselbsteinsteller. Am Drehpunkt ölen.

Achtung!

NIEMALS BEI LAUFENDEM MOTOR SCHMIEREN.

Reinigung und Lagerung

Es besteht ein direktes Verhältnis zwischen der Lebensdauer Ihres Rasenmähers und der Pflege und Sorgfalt, die Sie ihm zukommen lassen, sowohl während des Betriebs als auch danach. Es ist wichtig, dass der Rasenmäher nach dem Gebrauch gründlich gereinigt und inspiziert wird, damit er sich, wenn er das nächste Mal benötigt wird, in gutem Betriebszustand befindet.

Motor, unter dem Gehäuse, die Rollen und den Grasfänger gründlich reinigen. Bei Anwendung eines Hochdruckwasserstrahls, besonders um den Motor herum, kann Wasser in Winkel eindringen, wo die Schmierung beeinträchtigt wird, oder die Zündung beschädigt wird, was das Starten erschweren kann.

Längere Lagerung

Nach jeder Mähsaison oder wenn der Mäher länger als 30 Tage nicht benutzt wird, wird empfohlen, dass das Kraftstoffabstellventil geschlossen wird (wo vorhanden) und der Kraftstofftank entleert wird, da moderne Kraftstoffe eine kurze Lebensdauer haben. Der Rasenmäher sollte dann gestartet und solange laufen gelassen werden, bis der gesamte Kraftstoff im System aufgebraucht ist. Solange der Motor noch warm ist, Motoröl ablassen und bis zum erforderlichen Stand mit dem korrekten Öltyp wieder auffüllen.

Zündkerze entfernen und 5 ml Motoröl in den Motorzylinder gießen, langsam ankurbeln, um das Öl zu verteilen und die Zündkerze wieder einschrauben. Den Rasenmäher an einem sauberen, trockenen Platz aufbewahren, wo er nicht direkter Sonneneinstrahlung ausgesetzt ist.

Messerspindel so drehen, dass sie das Untermesser nicht berührt, und eine dünne Schicht Schmieröl auf die Messerschneiden auftragen, damit sich während der Lagerung kein Rost bilden kann. Wenn möglich, den Rasenmäher zum Schutz mit einem dünnen Leichtölfilm besprühen.

Den Rasenmäher immer auf einer flachen, ebenen Oberfläche lagern.

Technische Daten

Modell 400 500 660

Gewicht 69kg 73kg 79kg

Schnittbreite 405mm (16") 508mm (20") 660mm (26")

Motorinformationen

WENDEN SIE SICH FÜR DETAILLIERTE MOTORINFORMATIONEN AN DAS GESONDERTE MOTORHANDBUCH.

Fehlersuche

Fehler Mögliche Ursache Fehlerbehebung
Ungemähte oder schlecht gemähte Grasbüschel.	Messerspindel ist teilweise nicht in Kontakt mit Untermesser.Messerspindel ist in zu großem Kontakt mit dem Untermesser.Schnitthöhe ist zu hoch.Messerschneiden der Messerspindel/des Untermessers sind stumpf.	Verhältnis zwischen Messerspindel und Untermesser neu einstellen.Verhältnis zwischen Messerspindel und Untermesser neu einstellen.Einstellung der Schnitthöhe verringern.Messerschneiden neu schleifen.
Kahle Stellen. Bodenerhebungen sind zu groß für die Einstellung der Schnitthöhe.		Schnitthöhe vergrößern.
Übermäßige Abnutzung des Untermessers.	Untermesser hat zu starken Kontakt mit dem Boden.Messerschneiden der Messerspindel/des Untermessers sind stumpf.Messerspindel ist in zu starkem Kontakt mit dem Untermesser.Messerspindel oder Untermesser beschädigt.	Schnitthöhe vergrößern.Messerschneiden schleifen.Verhältnis zwischen Messerspindel und Untermesser neu einstellen.Je nach Bedarf neu schleifen oder ersetzen.
Motor startet nicht oder läuft unregelmäßig.	Choke nicht richtig eingestellt.Kraftstofftank ist leer oder Kraftstoffabstellventil geschlossen.Mangelhafter Rückholstarter.Luftfilterelement ist schmutzig.Zündkerze ist locker.Zündkabel ist abgefallen.Defekte Zündkerze.Inkorrekter Zündkerzenabstand.Vergaser ist mit Kraftstoff geflutetSchmutz, Wasser oder altes Benzin im Tank.Abzugsloch im Tankdeckel ist verstopft.	Choke-Hebel bewegen.Tank mit empfohlenem Kraftstofftyp füllen und Kraftstoffabstellventil öffnen.Bauteil zurück zum Händler.Luftfilter warten oder ersetzen.Zündkerze fest einschrauben.Zündkabel an die Zündkerze anschließen.Beschädigte Zündkerze ersetzen.Beschädigte Zündkerze ersetzen.Gashebel auf Stop-Position stellen, Starterseil 5 bis 6 mal ziehen, Gashebel auf Betrieb stellen und Motor starten.Kraftstoff ablassen und Tank reinigen. Vor dem Start mit sauberem, frischen Kraftstoff auffüllen.Tankdeckel reinigen oder ersetzen.
Fehlzündungen bei hoher Geschwindigkeit.	Zündkerzenabstand ist zu klein. Wenden Sie sich an das Motorhandbuch.

Unregelmäßiger Leerlauf. Luftfilterelement ist schmutzig. Luftfilter warten oder ersetzen.

Fehlersuche (Fortsetzung)

Fehler Mögliche Ursache Fehlerbehebung
Motor überhitzt sich. Blockierte Motorkühlrippen und Luftabzüge.	Schmutzreste um den Motor herum entfernen.
	Zufuhr von Kühlluft behindert.	Schmutzreste um den Motor herum entfernen.
	Inkorrekte Zündkerze.	Wenden Sie sich an das Motorhandbuch.
	Niedriger Motorölstand.	Ölstand kontrollieren und nach Bedarf auffüllen.
Motor vibriert und/oder ist zu laut. Abgenutzte(s) oder beschädigte(s) Lager.	Verdächtige Lager ausbauen und inspizieren, nach Bedarf ersetzen.
	Abgenutzte oder beschädigte Antriebsketten und/oder Ritzel.	Verdächtige Ketten und Ritzel ausbauen und inspizieren, wenn nötig ersetzen.
Öl leckt aus dem Schalldämpfer oder Luftfilter	Motorölwanne zu voll.	Ölstand kontrollieren und überschüssiges Öl ablassen.
	Rasenmäher umgekippt oder nicht richtig gehandhabt.	Ölstand, Luftfilter und Zündkerze kontrollieren und nach Bedarf korrigieren.

Sollten Mängel andauern, wenden Sie sich an Ihren Masport Vertragsfachhändler.

Kabelverankerung unter dem Griffrohr ausrichten und mit der dafür vorgesehenen Halterung am Rohr befestigen.
