BRUKSANVISNING 500 RRR MASPORT

Vennligst les disse instruksjonene noye forSAMmenstilling. Oppbevar disse og motorinstruksjonene pa et sikkert sted for framtidig bruk.

Denne händboken dekker en rekke ulike Masport Reel Mowers.
Noen funksjoner som er nevnt gjelder kanskje ikke din gressklipper.

Ikke brukijke maskinen for den er korrekt sattammen og du har lest og forstattisse instruksjonene.

Disse instruktjone er ment som en generell guide og overprover ikke nasjonale eller lokale lover på noen mæte. Kontakt lokale myndigheter for visshet om lover som angår drift av dette redskapet.

Oppbevar disse instruksjone pa et sikkert sted for framtidig bruk.

Innhold

Symboler i donne brukerhandboken. 94

Symboler som er brukt paskinen 94

Riktg bruk 95

Sikkerhetsforanstaltninger 95

Reel gresskipper hovedarrangement 97

Innhold i forsendelsen 98

Sammenstillingsinstruksjoner 98

Fordu begynner 100

Bruk av din Reel gressklipper 100

Justeringer for den Beste ytelsen 101

Generelt vedlikehold 103

Rengjoring og oppbevaring 103

Spesifikasjoner 103

Problemlosing 104

Symboler i donne brukerhandboken.

Mulig fare aller farlige situasjoner. Å违法犯罪.
denne instruksjonen kan fore til skader aller forarsake skade pa eiendom.

Viktig informasjon for riktig handtering. Å违法犯罪 disse instruktjone kan fore til feil pa maskinen.

Brukerinformasjon. Denne informasjonen vil hjelpe deg Å bruke alle funksjonene på riktig måte.

Symboler som er brukt på maskinen

Les og forsta donne brukerhandboken for suk av maskinen.

Hold tilskuere pa avstand. Fare for flygende objektor.

Bruk alltid horsel- og oyevern ved bruk av maskinen.

Advarsel! Hold hender og foter unna det roterende bladet.

Forsiktig, roterende blad - hold hender og ffter unna.

Fjern tennpluggen.

Stoygrense

OPC og frilopskobling (over)

Riktig bruk

Av sikkerhetsgrunner skal gressklippere ikke brukes av barn,unge eller noen andre personer som ikke er kjent medppe retningslinjene.

Spesiell sikkerhetsinformasjon. Vennligst les dette informasjonen og retningslinjene og sorg for a folge dem nøye.

Advarsel

Selv om这部分 maskinen er utviklet for a vare sikker brake, er det viktig a folge instruksjonene for sikker bruk noye for a unnga ulykker med personer aller utstyr.

Sikkerhetsinstruktjoner

Les og forsta brukerhandboken og merker festet pa Reel-gressklipperen. Lær anvendelsesomrader og begrensninger sa vel som spesifikke potensielle farer som er karakteristiske for den.

NARKOTIKA, ALKOHOL OG MEDISINER

Bruk参加会议。Reel-gresklipperen hvis du er under pavirkning av narkotika, alkohol eller medisiner som kan pavirke din evne til Å bruke den riktig.

VIKTIG: Oppbevar disse instruksjonene og motorbrosjyren pa et sikkert sted for framtidig bruk. De inneholder viktig informasjon om din gressklipper.

FORSIKTIG

"FORSIKTIG" INDIKERER AT SPESIELL FORSIKTIGHET MA UTVISES FOR UNNGA SKADE P KLIPPEREN.

ADVARSEL

"ADVARSEL" INDIKERER AT SPESIELLE PROSEDYRER SKAL FOLGES FOR A UNNGA SKADE PA BRAKEREN ELLER TILSKUERE.

SIKKERHETSINSTRUKSJONER

VENNLIGST LES ALLE INSTRUKSJONER FØR DU DU FORSØKER Å BRUKE KLIIPPEREN.

OVELSE

1. Les bruker- og vedlikeholdshandbokene noye. Vær ordentlig kjent med kontROLLER og riktig bruk av utstyret. Vit hvordan du skal stoppe klipperen og kople ut kontrollene raskt ved et uhell.

2. La aldri barn aller andre mensesker som er ukjent med disse instruksjonene bruke klipperen.

3. Hold omrade der du skal bruke klipperen fritt for andre personer, spesielt barn og kjaeledyr.

4. Klipp aldri nár det er mensnesker, spesielt barn, ellr kjaeledyr i naerhen;
5. Husk at operator aller bruker er ansvarlig for uhell aller farer som oppstar i forhold til andre messnesker ell er eiendom.

FORBEREDELS

1. Se nove gjennom området der utstyret skal brukes og fjern alle stener, pinner, ledninger, ben og andre fremmedlegemer for du begynner Å klippe, da disse kan kastes ut av bladet.
2. Ikke bruk utstyret barbent aller när du bruker apne sandaler. Bruk alltid solide sko og langbukser. Det er tilradelig Å bruke passende oyebeskyttelse.
3. Kontroller bensin for du starter motoren. Ikke royk imens du fyller bensin. Ikke fyll tanken innendors, fjern aldri tanklokket erler fyll bensin nár motoren er i gang erller motoren har kjolnet flere minutter etter at den er stoppet. Tork av bensinsol for du starter motoren.
4. Forsok aldri Å justere klippehøyden imens motoren er i gang.
5. Klipp bare i dagclys ell er i godt kunstig lys, og hold alltid barn unna klippeomradyet.
6. Bruk aldri utstyret i vatt gress. Vær alltid trygg pa fottoyet; hold et fast grep pa handtaket og gå; ikke lop. Gå aldri baktengs när du klipper gresset.
7. Skift ut odelagte stoydempere.
8. Før bruk skal du alltid visuelt undersoke bladene, bladbolter og at klipper montasjen ikke er slitt eller skadet. Erstatt slitte eller adelagte blader.
9. Bruk horselvern og vernebriller til en hver tid nár du bruker maskinen.
10. Unngå Å bruke løstsettende klaer eller klaer som har frynserEll er lose snorer.
11. Bruk ikke maskinen på steinsatt eller gruslagt overflate der materiale som stikker opp kan forårsake skade.

BRUK

1. Kouple fra alle blader og kjorekontroller for du starter maskinen.
2. Ikke tilt maskinen nár du starter motoren.
3. Start maskinen forsiktig med fottene i god avstand fra bladene.
4. Ha化进程 hender aller fotter nær aller under roterende deler. Nærme deg ikke bladene aller avgangsåpningen.
5. Ikke endre hovedinnstillingene til motoren eller kjor motoren pa overturtall. Overturtall er farlig og korter ned klipperens levetid.

6. Stopp motoren nár du krysser gruslagte innkjöringer, gangbaner erler veier.

7. Ikke klipp over tunge aller feste objekter da det vil kunne oppsta alvorlig skade pa motoren og vil ugyldiggjore garantien om objektene slar borti bladene.

8. Etter Å ha truffet et objekt skal du stoppe maskinen, koble fra tennpluggen, undersøke klipperen grundig for skader og reparere skadene for du starter på nytt.
9. Begyinner klipperen Å vibrere unnormalt skal du stanse motoren, kople fra tennpluggen og oyeblikelig se etter Årsaken. Vibrasjoner er generelt en adversel om problemer.
10. Stopp alltid motoren nár du gár fra maskinen, selv om det kun er for et øyeblikk, for rengjöring av klipperhuset og nár du utfører reparasjoner erl inspeksjoner.
11. Nár du rengjör, reparerer erller insipiserer skal du forsikre deg om at bladet og alle bevegelige deler har stanset og at motoren har hatt tid til á kjoles ned. Kople fra tennpluggledningen og hold ledningen unna pluggen for á unngá utilsiktet oppstart.
12. La ikke motoren ga innendors. Det produseres dodelige ekssogasser.
13. Skru av motoren og vent til bladene stopper helt for du fjerner gressamleren aller loser propper i gressavgangen.

14. Klipp gjennom skräninger på tvers; aldri opp og ned. Utvis stor forsiktighet nár du endrer retning i skräninger. Ikke klipp i skräninger som er veldig bratte.

15. Ikke bruk klipperen uten ordentlig beskyttelse, avledere levert av produsenten ull annet sikkerhetsutstyr pa plass.

16. Loft aldri opp erer bae en klipper imens den gar.
17. Der det er tilpasset enbensinkran skal klipperen alltid slas av nár du er fertig med Å klippe. Reduser gassinnstillingen imens den kjores tom.
18. Ikke bruk motoren i et lukket rom der farlig karonmonoksiddamp kan samles.
19. Ga, du skal aldri lope.
20. Utvis ekstrem forsiktighet nár du rygger eller trekker klipperen mot deg selv.
21. Stopp bladene hvis gressklipperen ma tiltes for transport ell er ved kryssing av overflater som ici er gress, og ved transport av klipperen til og fra omraret som skal klippes.
22. Start/DDKE motoren imens du star foran avgangsapningen.
23. Ikke putt hender aller foter nær erler under roterende deler, stå aldri foran avgangsapningen.

VEDLIKEHOLD

1. For brisk skal du kontrollere blad(er) og bladbolt(er) for slitasje og skade. Erstatt slitte erer odelagte blader og bolter. ODELAGTE BLADER OG SLITTE BOLTER ER UTGJOR STOR FARE.
2. Hold aller muttere, bolter og skruer godt festet for a sikre at klipperen er i en sikker driftstilstand.
3. Oppbevar aldri klipperen med bensin i tanken innate i en bygning der avgasser kankommenikontaktmedapen flammeEller gnist. Tillat at maskinen kjoIner for den settes til oppbevaring i lukket rom.
4. Oppbevar drivstoff i godkjent beholder trygt utenfor barnsrekkevidde pa et kjolig, godt ventiliert sted.
5. For a redusere brannfare skal gressklipperen holdes ren for gress, lov ell overfloig fett.
6. Kontroller gressamlerens komponenter og avgangsvernet jevnig og erstatt med produsentens anbefalte deler när det er nodvendig.
7. När maskinen slås av for service, inspeksjon eller oppbevaring aller for á endre et tilbehør, skal den slås av og tennpluggen skal kopies fra, og sjekk at alle bevegèle deler har stanset helt. La maskinen kjoles ned För inspeksjon, justeringer osv.
8. Nár du ser til skjaereredskapene skal du vareclar over at selv om krafttilgangen ikke kan starte på grunn av vermestoppen, säkan fremdeles skjaereredskapene beveiges ved hjelp av den manuelle startmekanismen.

OPPBEVARING AV KILLPEREN

Handtaket kan boyes for a minimere plasskravet.
BOYING AV HANDTAKET Losne klemmethandtaket erler losne
hendelen(e) i midten av handtaket og boy toppdelen over motoren.

Kontroller at ingen styrekabler blir strukket under bying og utretting av handtaket. Permanente bredter vil gore kontrollene vanskelige a bruke.

TILTING AV KLIPPEREN TRYGT FOR LAGRING ELLER INSPEKSJON

FORSIKTIG

Tilting av klipperen - Drener ut drivstoffet og tilt deretter klipperen sikt at pennpluggen er overst. Kople fra tennpluggledningen.

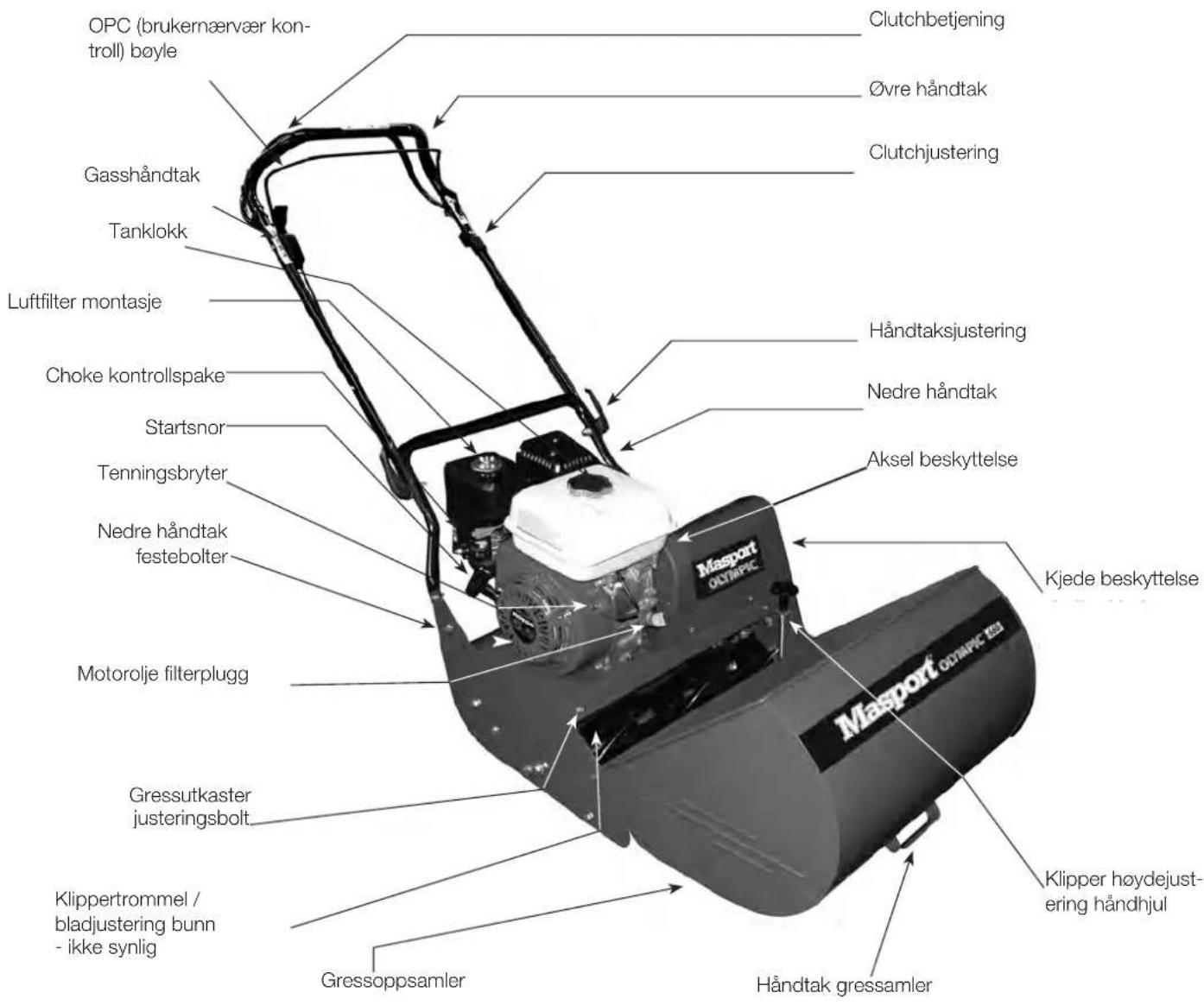

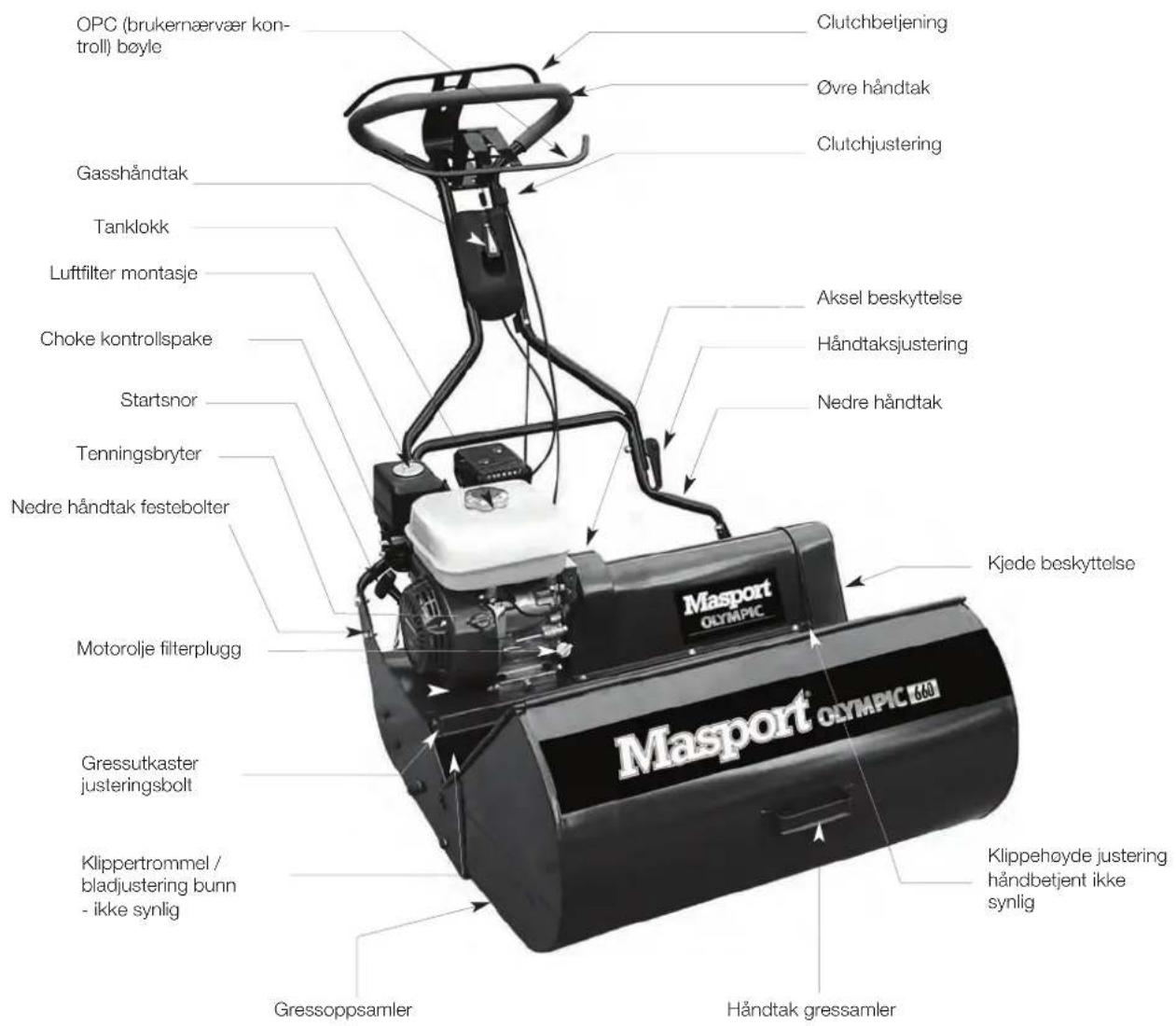

Reel gressklippere generelle arrangement - Modell med händtak MSV

Kartongens innhold

Ikartongen finner du...

• En trommelkipper - sammensatt
• En gressamler
• Øvre og nedre händtak sett
  Brukerhandbok -denne publikasjonen
  Brukerhandbok, motor
• Masport Express Garantikort
• 4 plastikkstrips
• 6 mm mutter og skrue for

Sammenstillingsinstruksjoner

NEDRE HändTAK

For a forenkle forsendelse er händtaket ilke festet til klipperen. Den har to deler, en övre og en nedre. Monter det nedre händtaket (det uten grep for hender) Först. Det spiller ingen rolle hvilken vei det monteres. Sett det lost fast til örene på baksiden av klipperen ved bruk av de fire skruene som folger med. Merk at de nedre skruene gär igjennom hullene som er tilstede for a gjore en justering av händtakshoyde mulig. Etter tilpassing av det övre händtaket, justeres det i onsket høyde og alle fire skruene strammes.

ØVRE HÄNDTAK

Holde grepet pà det oppadvente händtaket överst, tilpass de lavesto endene av topphandtaket over det nedre händtaket og tilpass hullene for händtaklasing. Fjern mutter og skive fra händtaklaseskruen med la den rektangulere slitasjeplaten forbl pa plass imens du forer skruen giennom hullene fra utsiden. Den flate delen av bolten passer sporet i det övre händtaket. Selv om händtakläsen vil virke med bolten festet pa den ene eller den andre veien i sporet, anbefaler vi at bolten settes i sikat händtaklaen vil vende opp mot händtaket nar den er i lás. Sett pa skiven og mutteren pa innsiden av bolten og juster deretter mutteren sikat den gir onsket klemmeeffekt. Monter den andre händtaklaen pa samme mæte.

BRUK AV HändTAKET MED LÅS

Sving det ovre handtaket til driftsposision og las det pa plass ved a skyve handtakslasspaken(e) opp mot det ovre handtaket. Fastheni i lasevirkningen kan justeres ved a vri mutteren pa innsiden av handtaklasebolten.

KABLENE

I tilegg til disse to kablene ma ogsa modellene i noen markeder bil tilfort en OPC kontrollkabel.

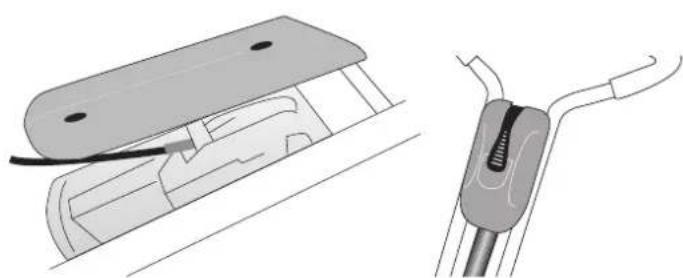

1. MOTORSPJELD KONTROLLKABEL

Kontrollspaken og beskyttelsen ma festes til det overste handtaket. Spaken er omsluttet av to store plastikkhylser som holdes sammen av fire stjerneskruer. Fjern skruene og plasser topphylsen (den med kontrollspaken) i posisjon ved a tilpasse de to postene dens til hullene i handtakshylsen. När du gjör dette ma du forsikre deg om at kon-trollen ligger over den nedre handtaket for a unngå skade pa kabelen när handtaket boyes ned for lagring. Kontrollhuset nederst kan da monteres under det overste huset og holdes der ved at du erstatter og fester de fire skruene.

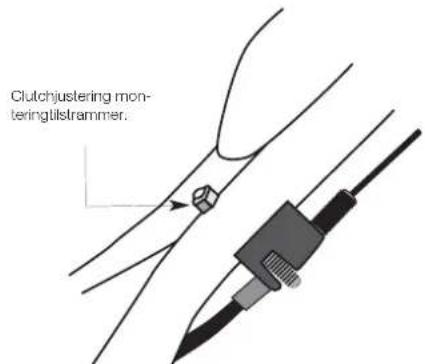

2. TILPASSING AV RULLECLUTCHKABELEN.

Denne kabelen vil allerede vare festet til klipperen i den nedre enden. Clutchkabelen er den som gär inn i klipperen under händakdekselet. Med kabelen liggende over tverrstangen til det nederste handtaket, mat enden av z-tilpasningen, øverst pa den fleksibleindre kabelen, gjennom det lille hullet i rulleclutchbøylen, som finnes under handtaket. Snu z-tilpasningen sik at kabelen ligger lungs det øvre handtaket.

Tilpass kabelankeret opp under hylsen på handtaket og fest det til hylsen ved bruk av medfolgende feste.

Det kan vare nodvendig Å justere kabelstyringen etter Å ha montert kabelen, se side 9 for detailer.

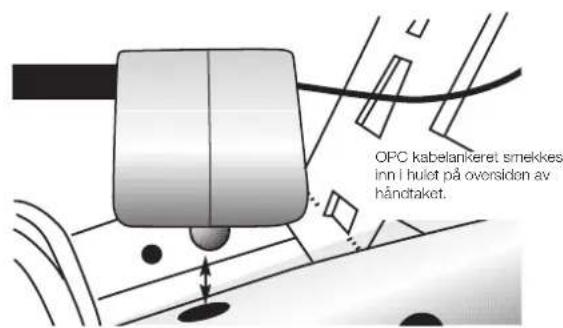

3. TILPASSING AV OPC KABEL, DER DEN ER PLASSERT.

OPC (operator presence control) kabelen er festet til en bryterboks.
nær motorens utgående aksel. Strekk kabelen over det nedre händtakets tverstang og mat enden til z-tilpasningen på den indre kabelen gjennom det lille hullet i OPC boylen - over händtaket.

Klips OPC kabelankeret fast til det øvre handtaket ovenfra ved a sette dens pinne inn i hullet i handtaket. Press den godt ned til den lases i posisjon.

AVSLUTTE KABELINSTALLLASJON.

Prov Å boye det øvre handtaket for Å sikre at kablene违法犯罪. Hvis nødvendig legges kabelen som strekkes for mye pa nytt. När kabelen er tilfredsstillende strukket, sikrer du dem ved hjelp av kabelstripsene som er med.

För du begyinner

Viktig!

Motoren sendes uten DRIVSTOFF aller OLJE. Etter sammenstilling skal du fylle motoren med bensin og olje, som beskrevet den separate motorhandboken som er pakket med maskinen.

Sorg for at...

• Brukeren leser og forstår dette händboken.
• Daglig vedlikeholdkontroller er riktig utfør og at klipperen er i god teknik stand.
• Brukeren bærer riktige klær og øyebeskyttelse. Hvis dette ikke blir gjort kan det resultere i skade og risiko for helse og sikkerhet.

IDENTIFISERING AV KONTROLLER

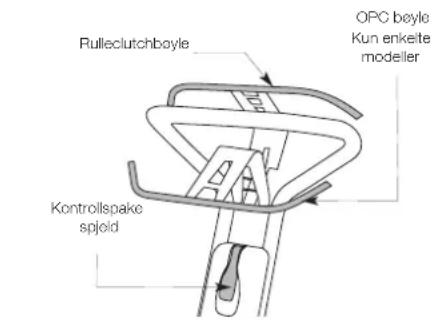

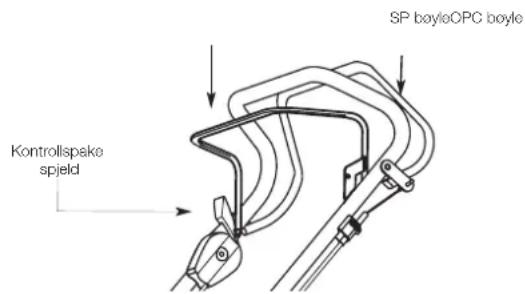

OPC (OPERATOR PRESENCE CONTROL, BRUKERNÄERVÄER KONTROLL) BOYLE

Kun noen modeller har这部分 funksjonen. Denne kontrollen er plassert pa toppen av handtaket. Det brukes for a stoppe motoren raskt närBrukeren slipper OPC boylen. For a starte motoren skal du alltid bevege boylen inn mot handtaket. Dette tillater at motoren startes. När du slipper OPCboylen stanser motoren automatisk.

Hvis OPC mekanismen ikke er riktig"Justert ell blir skadet vil motoren fortsette a g'etter at OPC boylen slippes. I donne situasjonen skal ikke klipperen brukes. Kontakt din lokale servicespecialist.

SPJELD KONTROLLSPAK

Kontrollspaken for speljeldet er plassert i senter av det overste handtaket pa MSV handtaksmodellen ell per hore side av modellen

med oppadvendt Øvre handtak. Den kontrollerer motorhastigheten som styrer hvor fort maskinen trekkes forover. Etterhvert som motorhastigheten øker kobler automatisk en sentrifugalclutch til klippetrommelen. I frikobling stopper klippertrommelen automatisk.

Merk!

Motorhastigheten bestemmer hastigheten til klipperen og hastigheten pa klippertrommelen.

RULLECLUTCH BØYLE

Rulleclutchbetjeningen er bak det øvre handtaket og er fjaerbelastet i frakoblet tilstand. När den er tilkoblet beveger klipp-eren seg fremover. Beveg boylen mot handtaket for á koble til rullen bak. Slipp spaken for á stoppe klipperen.

TILBAKESLAG SNORSTARTERHÄNDTAK

Se maskinens brukerhandbok for detailer.

RYDD OMRADET SOM SKAL KLIPPES

För du begyinner á klippe, skal du sikre at plenen er fri for
hindr-inger, som stener osv. Kontakt med objekter av denen typen
kan skade klippertrommel og bunnblad.

Bruk av din trommelgressklipper

START AV MASKINEN

Sikre at frilopskoblingen er i frakoblet stilling for motoren startes. Sett tenningsbryteren (hvis tilstede) til posisjonen PÅ.

Startprosedyre.

Hvis motoren ikke har blitt brukt nylig setter du chokekekontrollen til posisjonen PÅ. Choken er på siderav motoren ved karburatoren, seBrukerhandboken for motoren.

Viktig!

Kun OPC modeller. For a starte motoren pa disse modellene skal du alltid bevege boyen inn mot handtaket, og deretter folge startprosedyren under. Dette tillater at motoren startes. Hvis du slipper OPCboyen stanser motoren automatisk.

Stä til hýre for klapperen, grip handtaket, trekk sakte til du moter motstand og trekk sä kraftfullt for a unngä tilbakeslag. Gjenta til motoren starter. Ikke trekk snoren med ujevne rykk eller slipp den for den er helt viklet inn igjen. När motoren starter og har varmet opp en kort tid, sett choken i posisjon AV og spjeldkontrollen til onsket hastigthet. Starter ikke motoren pa grunn av "drukning", flytter du choken til posisjon AV og drar i startsnoren 6 ganger for a fjerne vaesken.

Etter at motoren har varmet opp i noen minutter, kan du begynne Å klippe ved Å sette speljeldspaken sik at motoren gär til-strekkelig fort til Å koble inn den automatiske clutchen. Koble deretter til frilopskoblingen ved Å flytte frilopskoblingsbøylen mot handtaket. Juster speljeldet for Å oppna en komfortabel gangfart og før maskinen mot onsket område.

For a stanse maskinen slipper du frilopskoblingsboylen. Deretter reduserer du motorhastigheten.

TIPS FOR ENKEL START.

1. Start varm motor med kontrollen i posisjonen SAKTE.
2. Hold klipperen ren og trommelen fri for avfall.

SJEKKLISTE VED STARTPROBLEMER

Se etter disse feilene: -

DRIVSTOFF

1. For lite bensin i tanken.
2. Gammelt drivstoff.
3. Vann ell er urenheter i drivstoffet.
4. Blokkert luftventil i bensintanklokk.

TENNING

1. Lostennpluggledning.
2. Skitten pennpluggelektrode.
3. Feil gniistapnig i pluggen.
4. Feil type tennplugg.

ANNET

1. Tett luftfilter (skitt aller olje)
2. Maskinspiel kontrollkabel er feiljustert.
3. Nedre klippeblad er feiljustert.
4. Fei i OPC systemet.

KLIPPING AV FLATE APNE OMRADER

Nár du klipper flate, ápne områder er det best Å Först klippe om-ntrent tre klipperbredder i hver ende der du önsker Å snu klipperen og deretter klippe i rette vinkler tilppe breddene med parallelle kutt inntl området er fertig klippet. Dette gjør at plenen din vil fremsta som veldig pen. Nár du snur ved enden av hver lengde, kob-ile fra clutchen og trekk handtaket ned, og snu klipperen ved bruk av bakhjulene. Med en gang spjeldet er satt til din fart, er det ingen grunn til videre justeringer om du/DDE skal klippe veldig tung gressvekst. Gressklipperen kan kontrolleres helt ved hjelp av frikoblingsbøylen.

Nár du gjör hóyresvinger lser du ut frikoblingsbøylen til æpen posis-jon og kobler inn igjen clutchen nár du begynner á klip-pe igjen.

Nár du klipper lungs grenser skal klippetrommelen og hjulet bak sávidt gα overGRESEN.

KLIPPINGISKRANINGER

Viktig!

Klipping i skraninger krever ekstra forsiktigkeit.

Generelt kan det sies at klipperen din klipper plener der du kan gà vanlig. Nár du klipper i en skrǎning skal du klippe pà tvers av skrǎningen der det er mulig, med maskinen pekende sá védt oppover. Pá denen maten kan du klippe tilfredsstellende uten á skli. Finner du det námvdig á klippe opp og ned skrǎningen og hjulet bak viser tendens til a miste grepet nár du gar oppover, presser du ned händtaket for a öke grepet.

PAUSEIKLIPPINGEN

Nár klipperen blir stáende med motoren pá f.eks. nár du tōm-mer samleren skal du lukke speljeldet slik at maskinen gár pá tomgang. Nár motoren gár pá tomgang kobler automatisk koblingen til klipppetrommelen fri, og re-duserer slitasjen. Hvis din klipper er tilpasset et OPC system, vil motoren stoppe automatisk nár du slipper grepet om OPC boylen.

Hvis gressklipperen skal stä uten tilsyn for en lengreperiode, er det det til-radelig a stoppe motoren for a unnga mulig overoppheting.

Justeringer for den Beste ytelsen

HOYDEJUSTERING AV KLIPPER

Hoyden på klippingen "C" kan endres for Å passe gresset og/eller bakkens tilstand ved bare en enkel rotasjon på händhjulet som er plassert rett foran kjededekeselet, se fotod sidene 102 og 103.

• For et kortere kutt dreies handhjulet mot klokken.
  For et lengre kutt dreies handhjulet med klokken.

Sett aldri klippehoyden sa lavt at maskinkroppen garned i bakken. For a fa en frisk og fin plen anbefaler vi elle klipping pa lengder under 7 mm.Veldig langt gress handteres best med a stille hjulene inn pdet hoyest mulige.

GOLF SERIEN

GOLF SERIENS LAVESTE KUTT ER 3 MM.

Hvis det er tydelig at den ene siden av maskinen klipper lavere enn den andre, kan detlett justeres etter slakking av bolten som er plassert pa innsiden av den fremre handrullebraketten (som ses fra brukerposisjon) og tapping onset side opp erer ned. Fest bolten pa nytt nar den rette posisjonen eradd.

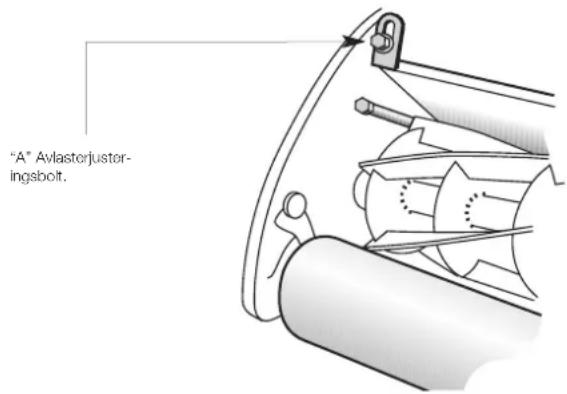

GRESSAVLEDERJUSTERING

Ved klipping av gress i ulike lengder kan det skje at gresset kastes enten for hoyt eller for lav'tinn i oppsmaleren, som i begge tilfeller forer til darrig oppsmalingsresultat. For a eliminere dette bor avlederen justeres. Dette kan gjores enkelt ved a losne de to boltene "A" i fremkant av hovedrammen og flyt-te avlederne inn erler ut til onsket effekt er oppnadd, og fest deretter boltene pa nyt. Hvis de settes for langt tilbake kastes gresset for lav'tinn i oppsmaleren. Hvis de settes for langt fram kastes gresset over toppen av oppsmaleren.

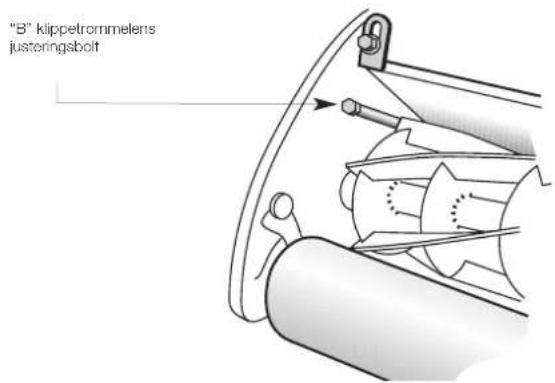

KLIPPETROMMEL JUSTERINGER

For à fá et rent kutt er det nodvendig à opprettholde innstillingen av klippetrommelen relativ til maskinkroppen. Under forsendelsen er innstillingen korrekt men after en kort bruksperiode vil det kreves justeringer.

Det vil normalt vare nodvendig Å flytte klippetrommelen naermere maskinkroppen for a motvirke slitasje. For a gore dette skal justerings skruene "B" pa begge sider av maskinen dreies med klokken med sma justeringer pahr skrue hver sin gang til klippetrommen sa vidt kommer i kontakt med maskinkroppbladet. Dette kan kontroleres ved a plassere et papirark mellom trommelen og bladet. Roter trommelen for hand, og papire skal da kuttes. Med en gang justeringen er utfort SKAL IKKE TROMMLEN BERORE BUNNBLADET MEN LIKEVEL KUTTE PAPIRET. Forutsatt at trommelen og maskinkroppen er i god tilstand vil delle innstillingen gi et rent kutt uten unodvendig trykk mellom trommel og kropp.

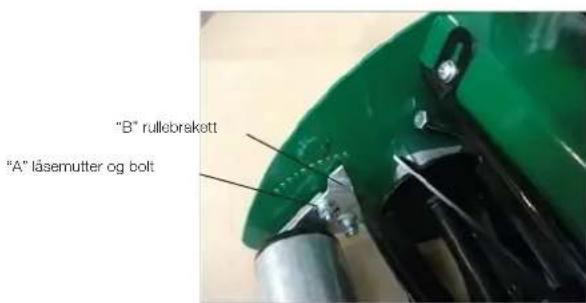

FRONTRULEJUSTERING

For a oppnä jevn klipp er det nodvendig at rullene foran er parallelle med rullene bak. Innstillingen ble justert for forsendelsen men etter en brksperiode vil det kreves justeringer.

Plasser klipperen pa en flat overflate fora kontrollere om rullene foran er jevne. Hvis de icike er jevne kan det oppnas ved a losne lasemutteren og bolten "A" og justere rullebraketten "B" bakover og forover, ditte vil bevege enden av rullen opp ell ered. Nar rullene foran er jevne og parallelle med rullene bak strammes mutter og bolt.

INSPEKSJON AV DEKSELET

For a kontrollere tilstanden pa dekselet plasseres klipperen pa en jevn overflate og et maleverktoy brukes mellom bladet og overflaten. Juster hoyden til den sa vikt berorer maleverktoyet og sammenlikne deretter avstanden i motsattende av bladet. Hvis differansen er store enn den spesifiserte avstanden (0,5 mm for Golfmodellen, 1 mm for alle andre modeller), justeres dekselet.

Avstand

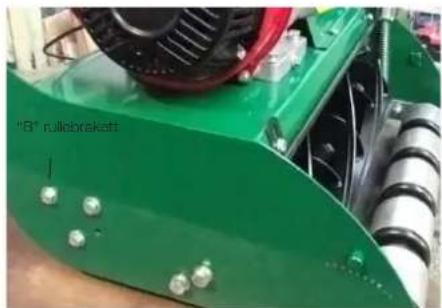

DEKSELJUSTERINGER

Dekselet stilles inn under Produksjon men fetter en bruksperiode kan det kreves justeringer.

Plasser klipperen på en jevn overflate På høyre side av klipperen løsner du de to boltene og mutterne i hullene, med spor "A", nok til Å trekke den til siden, lysne deretter bolten og mutteren i det bakre hullet "B". Drei lagerhuset (innsiden) for Å heve eller senke den høyre siden av den bakre rullen og jevn ut bladet. Lås boltene og mutterne. Kontroller dekselet som beskretvet over. När dekselet er innenfor den spesifiserte avstanden, juster frontrullen som beskretvet over.

Viktig!

Tunge innstlinger oker belastningen på gresskipperen og aksel-ererer slitasjen på klippetrommelen.

OVERFØRINGSJUSTERING

Normal strekk og slitasje gjør det nod-vendig med justeringer. Alle kjeder skal vare noe lose i alle retninger nár de er riktig justert. For a kontrollere eller justere kjeder er det nodvendig a fjerne kjededekselet ved a fjerne festeskruene og losne det fra maskinen. Justeres som folger:

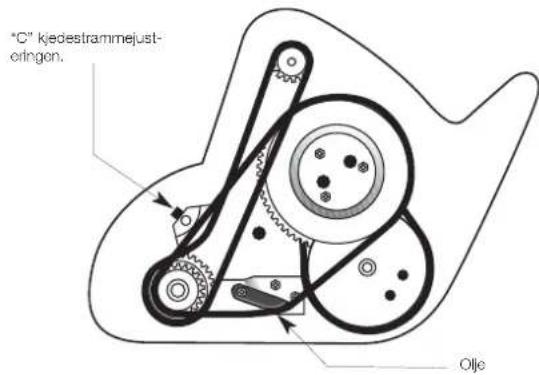

PRIMERKJEDEN

1. Slakke mutteren som sikrer nylonjusteringen "C".
2. Repositionjoner justeringen for riktig kjedejustering.
3. Stram til mutteren igjen.

DRIVKJEDER - SEKUNDAERE OG ENDELIGE

Den siste drivkjeden er ikke justerbar, og den sekundaere drivkjeden krever vanligvis justering bare narr klippeenheten er omjordet. Hvis det likevel kreves justeringer for dette er det anbefalt at du kontakter din naermeste Masport serviceagent. Hvis kjenen noen gang fjernes sa vær forsiktig nár du erstatter forbindelsesleddet sik at mellomrommet i fjaerklipsen peker vekk fra rotasjonsretningen.

CLUTCHJUSTERING BAKRE RULLE

Etter en période med bruk vil det ble nodvendig at man kompenserer for strekket i kabelen.

1. Kabelankeret overst på handtaket.
2. Trekkbolten gjennom midten av clutchen.

TILPASSING AV FRIKOBLINGSKABELEN.

Ikke juster trekkbolten hvis违法犯罪 kabelankeret har nadd reisens slutt. For justere kabelankeret dreies tommelhjulet mot klokken (sett fra bak handetak) for oke clutchchtrykket.

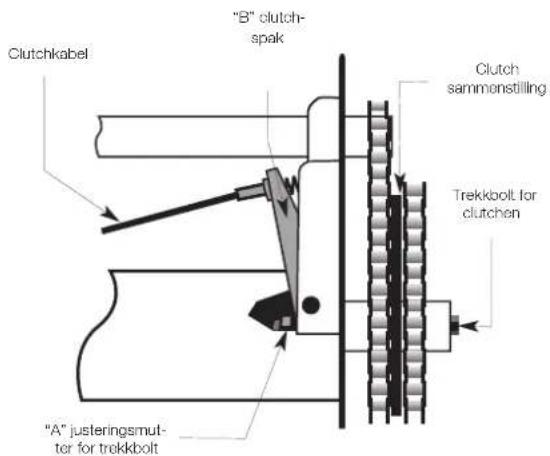

JUSTER FRIKOBLINGENS TREKKBOLT.

Hvis trekkbolten krever justering, fjernes kjede og aktseldeksler.

Juster mutter "A" ved den innerste enden av trekkbolten til clutchspaken "B" er parallell med klipperens sideplate nár clutchen kobler inn. Det skal ikke vare ndvendig Å justere trinsen ved den nedre enden av clutch kabelen.

Generelt vedlikehold

Se separat brukerhandbok, motor.

INSPEKSJON OG SMØRING AV KLIPPEREN

Trommelkulelagerene er forseglet og behov ergen smoring.

1. Drivkjeder. Holds faktig med olje. Smoringen kre-verb jern-ing av kjededeksen, som kan loftes av etter at de to skruene er losnet.
2. Frikoblingboyle dreietappunkt.
3. Frontruller. Tifor olje til rulleakslingen på enden av rullene.
4. Hóy justering skruegjenge. Handhjul og alle dreietappunkt.
5. Kabler. Tilfor olje i hver ende.
6. Selvjusterende kjedejustering. Tilfor akslingen olje.

Advarsel!

OLJE ALDRI MOTOREN NAR DEN ER I GANG.

Rengjøring og lagring

Det er direkte forhold mellom klipperens levetid og det vedlikeholdet du utforer pa klipperen bade under og etter bruk. Det er viktig at gressklipperen blir grundig rengjort etter bruk og inspisert sik at den vil vare i god stand nests gang den skal brukes. Rengjor motoren ordentlig under chassisitet, rullene og gressamleren. Bruk av hoytrykkspyler, spesielt rundt motoren, kan presse vann inn i steder som kan drive ut smr-ingen erller forarsake vanskelig start grunnet tenningskade.

LANGVARIG OPPBEVARING:

Etter gressklippersesongen er over ellr hvis klipperen ikke skal brukes pa 30 dager erer mer, er det anbefalt at bensinkranen lukkes helt (der det er en montert) og at bensintanken dreneressiden mod-erne drivstoff har kort levetid. Gressklipperen skal da startes opp og kjores til alt drivstoffet i systemet er brukt opp. Mens motoren blir varm, skal du drenere olje og fylle igjen med den riktige graden olje til pakrevet mengde. Fjern pennpluggen og hell 5 ml motorolje inn i motorsylinderen, roter sakte for a spre oljen og sett inn igjen pennpluggen. Lagre gressklipperen pa et rent, tort omrade og ici direkte sollys.

Juster klippetrommelen vekk fra bunnbladet og tilfor en tynn hinne med fett til bladkontene for a unnga korrosjon i lagringsperioden. Hvis mulig kan du spraye klipperen med en tynn hinne med lett olje for a beskytte den.

Lagre alltid klapperen pa en flat, jevn overflate.

Spesifikasjoner

Modell 400 500 660

Vekt 69kg 73kg 79kg

Klippebrede 405mm (16") 508mm (20") 660mm (26")

Problemlösing
Feil Mulig ørsak Løsning
Noen uklipte eller dãrlig klipte gresstrå. Mulig ørsak	Klippetrommelen er delvis ikke i kontakt med bunnbladet.	Jester klippetrommel til bunnbladet på nytt.
	Klippetrommelen er i for mye kontakt med bunnbladet.	Jester klippetrommel til bunnbladet på nytt.
	Klippehøyden er for stor.	Lavere høyde på klippeinnstilling.
	Klippekantene til klippetrommel/bunnblad er avrundet.	Etterslide klippekanter.
Gresset blir klippet sä kort at det blir skadet	Bladet svinger for mye for klippehøyde-innstillingen.	Hev høyden på klippen.
Overdreven bunnblad slitasje. Bunnblad i sterk kontakt med bakken.	Klippekantene til klippetrommel/bunnblad er avrundet.	Hev høyden på klippen.
	Klippetrommelen er i for stor kontakt med bunnbladet.	Etterslide klippekanter.
	Ødelagt klippetrommel erller bunnblad.	Jester klippetrommel til bunnbladet på nytt.
		Slip aller erstattær nändvendig.
Motoren starter ikke eller:går ujevent. Choken er ikke riktig innstift.	Bensintank tom eller bensinkran ventil er stengl.	Flytt chokehendel
	Feil i starter.	Fyll tanken med anbefaltyllingsgrad og äpne lukkeventilen.
	Luftrenser element er urent.	Returner enhet til forhandler.
	Tennpluggen er læs.	Reparer aller erstatt luftrenser.
	Tennpluggledning er frakoblet.	Stram tennppluggen.
	Ødelagt tennpplugg.	Sett på igjen pluggledningen på pluggen.
	Tennpluggdistanse er ikke riktig.	Erstatt ødelagt tennpplugg.
	Forgasseren er badet i drivstoff.	Erstatt ødelagt tennpplugg.
	Skittent vann eller gammelt drivstoff i tanken.	Beveg spjeld til "Stopp" posisjon og trekk i startsnora 5-6 ganger, beveg speljetet til "Kjør" og start motoren.
	Ventilasjonshull i tanklokket er blokkert.	Drener og rengjør bensintanken. Fyll igjen med rent nytt drivstoff fandr du starter.
		Rengjør aller erstatt tanklokket.
Motoren ettertenner ved hjy hastighet. Tennplugg mellomrommet er for smått. Se MotorBrukerhändbok.
Motor:går dãrlig på tomgang. Luftrenserelement er skrittent. Reparer aller erstatt luftfilter.

Causa possível Solução Remedy
Motoren overopphetes Blokkert motorkjøling.	Fjern avfall fra rundt motoren.
Begrenset luftomströmming	Fjern avfall fra rundt motoren.
Feil type pennplugg satt inn.	Se Motor brukerhandbok.
Lavt motoroljenivå.	Kontroller oljenivå og fyll på om nødven-dig.
Motoren vbrerer og/eller er bråkete Slitte eller ødelagte kulelager.	Fjern og inpiser suspekte lagre, erstatt om nødvendig.
Slitte eller ødelagte drivkjeder og/eller kjedehjul.	Fjern og inpiser suspekte kjeder og kjedehjul, erstatt om nødvendig.
Oljelekkasje fra demping eller luftrenser. Motoroljebunnkar overfylt.	Kontroller oljenivå og drener ut overflødig olje.
Gressklipper tilitet eller feilhändtert.	Kontroller oljenivå, luftrenser og pennplugg og korriger hvis nødvendig

Ved vedvarende feil skal du kontakte din autoriserte Masport serviceagent.
