RM 8550 - Kjøleskap DOMETIC - Gratis bruksanvisning og manual

Produkttype	Absorpsjonskjøleskap for bobil/campingvogn
Merke	Dometic
Modell	RM 8550

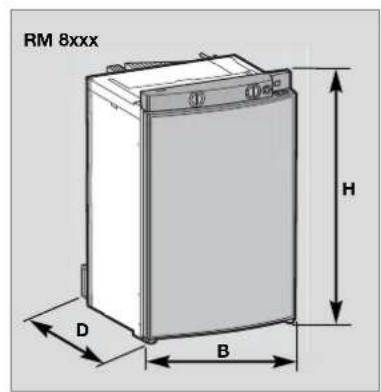

Dimensjoner (H x B x D)	821 x 523 x 596 mm (normal dør)
Netto/brutto kapasitet	111/118 liter
Fryserom volum	12 liter
Vekt	30 kg
Strømkilder	230 V AC, 12 V DC, flaskegass (propan/butan)
Tilkoblingseffekt	135 W (230 V), 130 W (12 V)
Gjennomsnittlig forbruk (24 t)	Ca. 2,6 kWh (elektrisk) eller 270 g (gass)
Type tenning	Manuell piezotenning (modell RM 8xx0) eller automatisk (MES/AES for RM 8550)
Reguleringssystem	Elektronisk termostat (MES/AES) med manuell eller automatisk valg (AES)
Klimaklasse	SN (omgivelsestemperatur fra +10°C til +32°C)
Hovedfunksjoner	Kjøling, frysing, innvendig belysning, dørlås, dør åpen alarm
Sikkerhet	Gassikkerhetsanordning (automatisk avstengning etter 30 sekunder hvis flammen slukkes), barnevern (demontering av dører ved avhending)
Vedlikehold og rengjøring	Rengjøring innvendig/utvendig med myk klut og lunkent vann; manuell avriming når islaget når 3 mm
Reservedeler og reparerbarhet	Reservedeler tilgjengelig via Dometics ettermarkedsservice; inngrep kun av autorisert fagperson
Generell informasjon	Stille kjøleskap, beregnet på bobiler og campingvogner; horisontal drift; kjølemiddel: ammoniakk

Ofte stilte spørsmål - RM 8550 DOMETIC

Hvordan tenne kjøleskapet på gass?

For modeller RM 8xx5 (AES), trykk på gassvalgtasten (3). Tenningen er automatisk. For manuelle modeller (RM 8xx0), drei bryteren til gassposisjon, trykk inn temperaturregulatoren og trykk på tenningsknappen med batteri. Hold inne til den grønne lampen lyser, slipp så etter 15 sekunder.

Hvilke batterityper brukes til tenneren?

Bruk et 1,5 V batteri av type AAA R3/micro (for modeller med manuell tenning). For elektroniske modeller (MES/AES) krever det valgfrie batterirommet 8 AA-batterier på 1,5 V.

Hvordan avrime kjøleskapet?

Koble fra apparatet, fjern matvarer og isbitbrett. La døren stå åpen for å tillate luftsirkulasjon. Bruk aldri skarpe verktøy eller varmekilde for å fremskynde avrimingen. Tørk av vannet med en tørr klut.

Hva gjør jeg hvis kjøleskapet ikke kjøler nok?

Kontroller at ventilasjonsrillene ikke er blokkert, at termostaten er stilt på en kaldere posisjon, at døren lukker ordentlig, og at apparatet ikke er overfylt. Vent 4-5 timer etter igangsetting. Hvis problemet vedvarer, kontakt ettermarkedsservice.

Kan jeg bruke kjøleskapet på gass under kjøring?

Ja, i Europa, hvis kjøretøyets gassinstallasjon er utstyrt med en sikkerhetsanordning mot slangebrudd. Følg nasjonale forskrifter. Det er forbudt å bruke gass på bensinstasjoner, på ferger eller under transport av kjøretøyet.

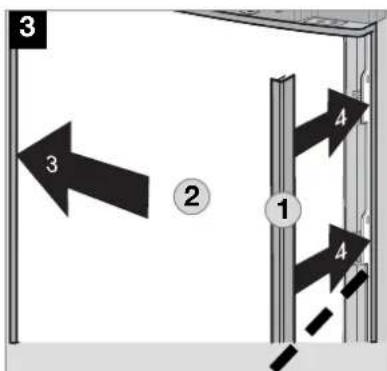

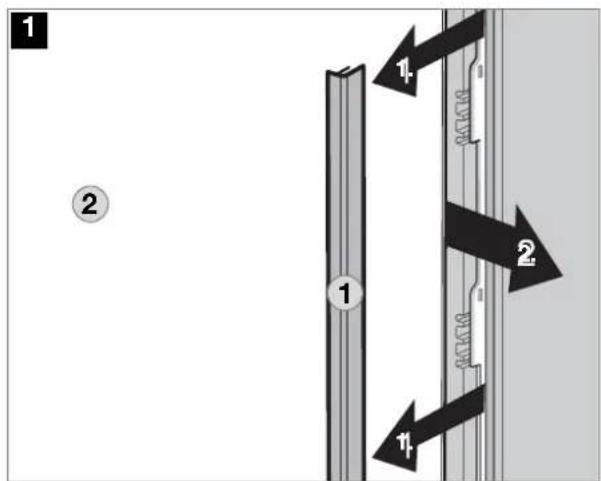

Hvordan bytte dekorplate?

For modeller med ramme, trekk i listen på toppen av døren, skyv dekorplaten for å løsne den, sett inn den nye platen og sett på listen igjen. Platens dimensjoner: høyde 743 mm, bredde 508 mm, maks tykkelse 1,7 mm for modeller RM 8xxx.

Hva betyr blinking på feilindikatoren?

LED-indikatoren 'Feil' (8) blinker ved feil. For eksempel, hvis '230V'-indikatoren blinker, kontroller nettspenningen og sikringen. I gassmodus, hvis flammen ikke tennes, kontroller gasstilførselen og trykk på nullstillingsknappen (8). Et lydsignal følger noen feil.

Hvordan oppbevare matvarer riktig?

Pakk matvarer i lufttette beholdere. La det være ca. 10 mm mellomrom mellom matvarer og fordamperen. Ikke overfyll hyllene. Plasser de mest bedervelige produktene i det kaldeste området (nedre rom). Bruk fryserommet til isbiter og kortvarig oppbevaring av frosne varer.

Fungerer kjøleskapet på 12V uten motor?

Nei, 12V-funksjonen skal kun brukes når motoren går for å unngå utlading av startbatteriet. I automatisk modus (AES) velger elektronikken tilgjengelig energikilde i prioritetsrekkefølge: solcelle, 230V, 12V (motor i gang), gass.

Hvordan vedlikeholde gassbrenneren?

Brenneren må rengjøres minst én gang i året, oftere ved bruk av flaskegass (hver 3-6 måned). Benytt autorisert fagperson for vedlikehold. Kontroller også at ventilasjonsrillene og avtrekkskanalen ikke er blokkert.

BRUKSANVISNING RM 8550 DOMETIC

Absorpsjonskjøleskap

Bruksanvisning

Absorptiojäakaappi

Käyttöohje

Det er fare for brann eller eksplosjon.

ADVARSEL!

3.0 Modellbeskrivelse 12

1.10 Samsvarserklæring

Det er fare for brann eller eksplosjon.

ADVARSEL!

Åpne aldri absorpsjonsaggregatet! Det står under høyt trykk.

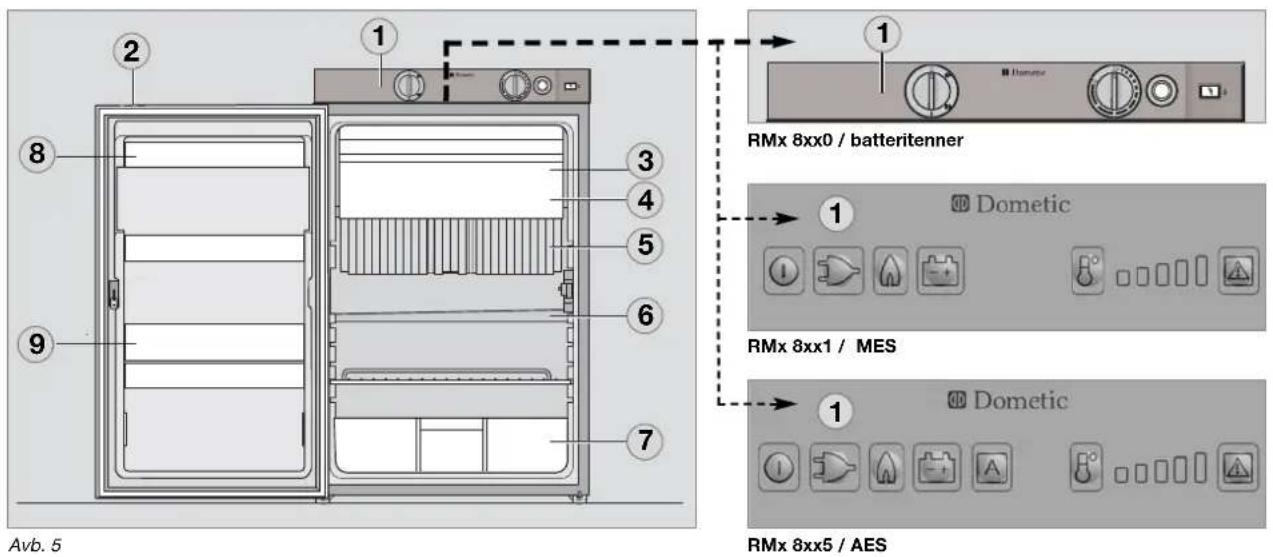

3.0 Modellbeskrivelse

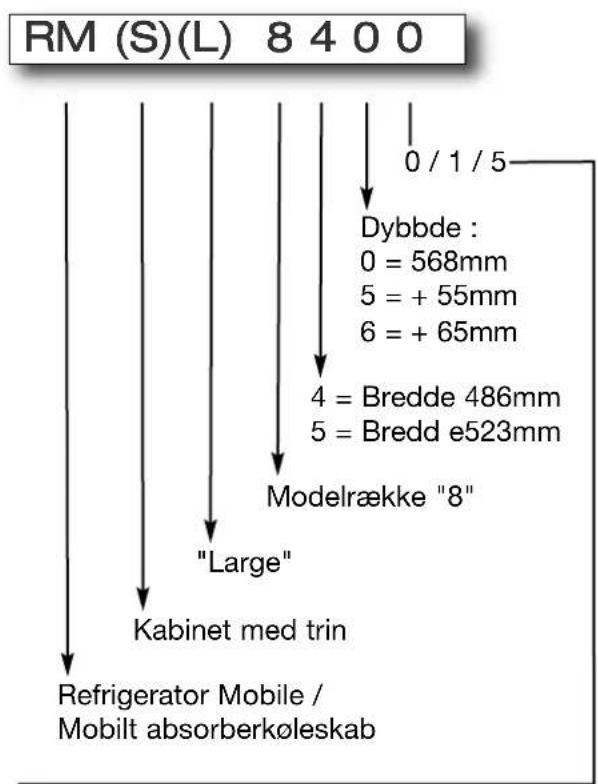

3.1 Modellbetegnelse

Eksempel:

manuelt energivalg + manuel tenning (batteritenning)

1

manuelt energivalg, automatisk tenning (MES)

5

automatisk og manuelt energivalg, automatisk tenning (AES)

Drift med netspenning (230~)

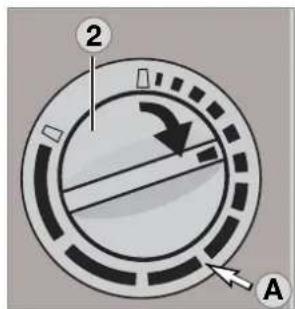

Velg "netspenning" med knappen (2). Temperaturtrinnene innstilles med knappen (6)

Drift med batterispenning (om bord) (12V-)

Velg "batterispenning" med knappen (4). Temperaturtrinnene innstilles med knappen (6)

Drift med GASS

Velg "Gass" med knappen (3). Temperaturtrinnene innstilles med knappen (6)

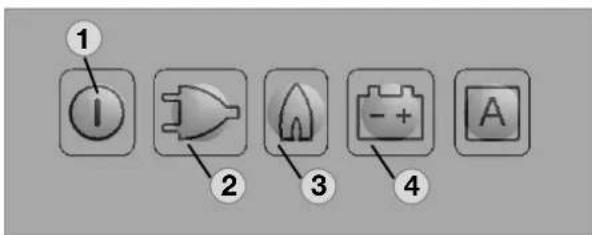

1 = Knapp PÅ/AV 2 = Knapp for energivalg 230V~ 3 = Knapp for energivalg GASS 4 = Knapp for energivalg 12V- 5 = Valgknapp "AUTOMATIKK" 6 = Knapp for temperaturtrinn 7 = Indikator for temperaturtrinn 8 = LED-feil / reset-knapp GASSFEIL

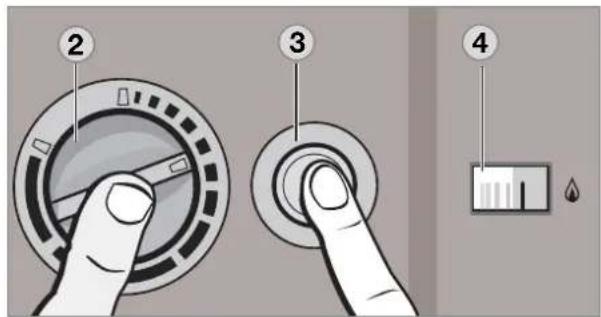

Tenning/slukking

1. Still dreieomskifteren (1) på posisjonen
2. Drei temperaturtrinnvelgeren (2) til høyre, og trykk den inn. Hold trinnvelgeren trykket inn.

Fig. 14

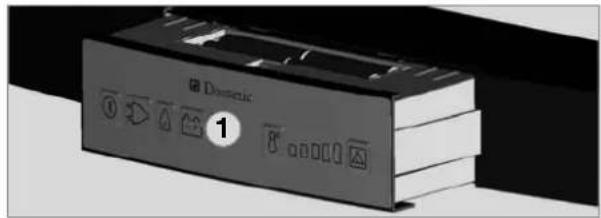

4.9 Selvstendig gassdrift og batterirom (ekstrautstyr)

Selvstendig gassdrift

Åpne døren ved å trykke på låseknappen og trekk i døren (se fig. 24).

Lukk døren igjen ved å trykke den til. Fastlåsningen i låsen kan høres.

Apparater med batteritenner (RM 8xx0)

Fig. 33

Fig. 34

1. Fyll isbitbrettet med drikkevann.
2. Sett isbitbrettet i fryseboksen.

ADVARSEL!

Bruk kun drikkevann!

1 = PÅ/AV-knapp 2 = Knapp for energivalg 230V AC 3 = Knapp for energivalg GASS 4 = Knapp for energivalg 12V DC

AES

Fig. 52

5 = Valgknapp "AUTOMATIKK" 6 = Knapp for temperaturtrinn 7 = Indikator for temperaturtrinn 8 = LED-feil / tilbakestillingsknapp GASSFEIL

4.0 Kjøleskapets drift 15

4.1 Rengjøring 15 4.2 Vedlikehold 15 4.3 Strømdrift 15 4.4 Gassdrift (flytende gass) 16 4.5 Forklaring på betjeningselementer 16 4.6 Modeller RM 8xx0 17 4.6.1 Strømdrift 17 4.6.2 Gassdrift 17 4.6.3 Innstilling av kjølerommets temperatur 17 4.7 Modeller RM 8xx1 19 4.7.1 Strømdrift 19 4.7.2 Gassdrift 19 4.7.3 Innstilling av kjølerommets temperatur 19 4.8 Modeller RM 8xx5 19 4.8.1 Manuell drift 19 4.8.2 Automatisk drift 20 4.8.3 Innstilling av kjølerommets temperatur 20 4.8.4 Tankstopp ved drift i automatikkmodus 20 4.8.5 Tilleggsfunksjoner (MES og AES) 20

Ammoniakk brukes som kjølemiddel.

2.7 Kjøleskapsdrift med gass

4.0 Kjøleskapets drift

Kjøleskapet kan drives med tre energikilder:

Nettspenning (230V) Likspenning (12V) Gass (flytende gass, propan/butan)

Før du tar kjøleskapet i bruk med gassdrift:

■Velg "Batterispenning" med knapp (4) Still inn temperaturnivåer med knapp (6)

Drift med GASS

Velg "Gass" med knappen (3). Still inn temperaturnivåer med knappen (6).

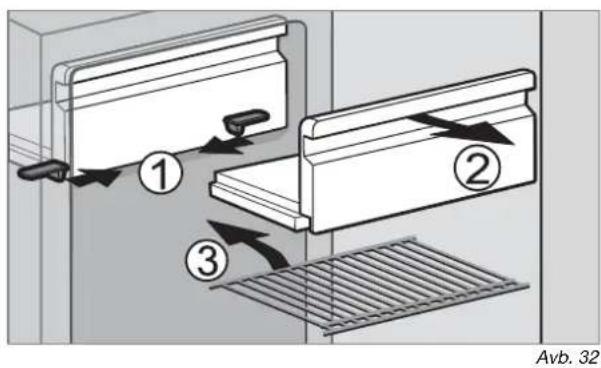

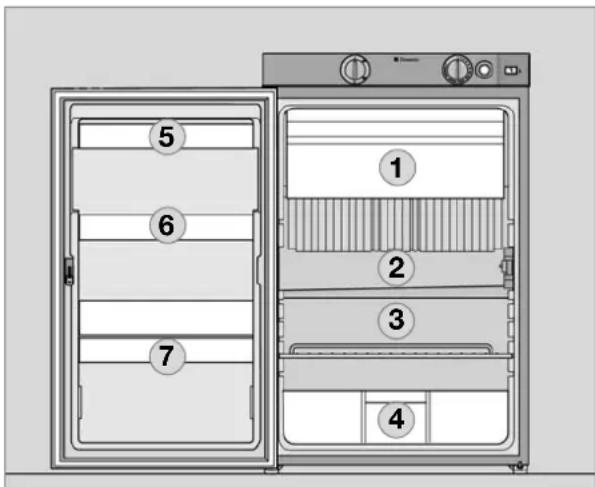

4.12 Plassering av oppbevaringshyller

Absorpsjonskjøleskap for bobiler

RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555

RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501

RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500

RMSL 8501 RMSL 8505

Noter her:

Modellnummer

Produktnummer

Serienummer

Type C40 / 110

10R-047358

N4

MBA 12/2014

NO

For din sikkerhet

ADVARSEL!

Dette apparatet kan benyttes av barn over 8 år og personer med reduserte fysiske, sensoriske eller mentale evner eller personer med manglende erfaringer og/eller kunnskap, hvis de blir overvåket eller har gjennomgått opplæring angående sikker bruk av apparatet og har forstått hvilke farer bruken av apparatet kan medføre. Barn får ikke leke med apparatet. Rengjøring og vedlikehold må også gjennomføres av barn.

FARE!

Gassførende deler og ledninger må ALDRI tetthetskontrolleres med åpen flamme! Det foreligger fare for brann og eksplosjon.

ADVARSEL!

Drift av kjøleskapet på gass er ikke tillatt

på bensinstasjoner, på ferger og på biltransporttog under transport av bobilen/campingvognen på et transport- eller inntauingskjøretøy.

Brannfare foreligger!

Slå apparatet av.

Det er av største viktighet at driftstrykket til trykkreduksjonsventilen på gassanlegget er i overensstemmelse med spesifikasjonene på kjøleskapets typeskilt.

Dersom disse verdiene avviker fra hverandre, kan dette føre til skade på apparatet og til at det oppstår en farlig tilstand.

Kjøleskapet er ikke beregnet for fagmessig oppbevaring av medikamenter. Se også informasjonen i pakningsvedlegget til medikamentene.

Forlat oppholdsrommet øyeblikkelig hvis du merker ammoniakklukt. Slå apparatet av først.

Åpne aldri absorbsjonsaggregatet! Det står under høyt trykk.

Det er stor fare for personskade!

Arbeid på gassinstallasjoner, avgassuttrekk og elektriske komponenter må kun utføres av autorisert servicepersonell. Ved ikke fagmessige inngrep kan alvorlige skader på personer eller gjenstander oppstå.

ADVARSEL!

Tenk på barna:

Demonter alltid drenet og la hylleseksjonen forbli i skapet når kjøleskap kasseres. Dette hindrer at noen risikerer å lukke seg inn i skapet og kveles.

Lage isbiter:

Bruk kun drikkevann!

FORSIKTIG!

Kjøleskapsaggregatet blir svært varmt under drift. Beskytt deg selv mot kontakt med varmeførende deler nær ventilasjonsgitter er fjernet.

Hvis tilslutningsledningen skulle bli skadet, må den skiftes ut av firmaet Domatics kundeservice eller av tilsvarende kvalifisert personale, for å unngå at det oppstår farer.

Pass alltid på at kjøleskapdøren er lukket og låst før du begynner å kjøre!

FORSIKTIG!

Batteripythe:

Ta ut de utladede batteriene. Skift alle batteriene samtidig. Ikke bland forskjellige batterityper. Pass på polariteten! Ikke prøv å lade opp ikke-oppladbare batterier i en batterilader. Ta oppladbare batterier ut av batterirommet for lading. Unngå kortslutninger på kontaktene i batterirommet! Ta batteriene ut av batterirommet dersom kjøleskapet ikke skal brukes over en lengre periode.

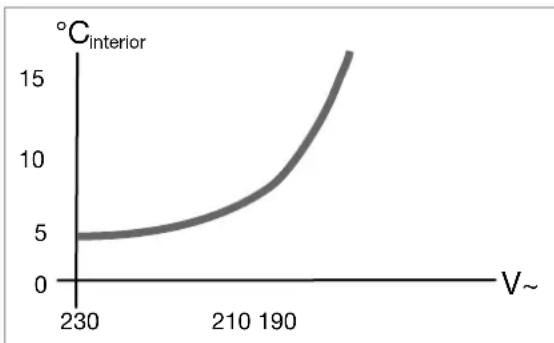

Drift på strøm (230V~):

Dette alternativet kan kun velges når tilført spenning fra lysnettet stemmer overens med den spesifiserte verdien angitt på typeskiltet. Eventuelle forskjeller i spesifikasjonene kan føre til skade på apparatet!

Avriming:

Rimlaget må aldri forsøkes fjernet med makt eller verktøy, og ingen ekstra varmekilder må brukes for å påskynde tiningen!

Bilvask:

Ikke bruk høytrykksvaskere rundt ventilasjonsgitteret under bilvask.

Innholdsfortegnelse

1.0 Generelt 6

1.1 Innledning 6 1.2 Informasjon om bruksanvisningen 6 1.3 Opphavsrett 6 1.4 Forklaring til symbolene som er benyttet 6 1.5 Garanti 7 1.6 Ansvarsbegrensning 7 1.7 Kundeservice 7 1.8 Reservedeler 7 1.9 Miljøhensyn 8 1.9.1 Kassering 8 1.9.2 Slik sparer du energi 8 1.10 Samsvarserklæring 8

2.1 Bruk i henhold til bestemmelsene 9 2.2 Brukerens ansvar 9 2.3 Tenk på barna ved kassering av apparatet 9 2.4 Arbeider og kontroller på kjøleskapet 9 2.5 Kjølemiddelinformasjon 10 2.6 Apparater med elektronikk (MES/AES) 10 2.7 Drift av kjøleskapet på gass 10 2.8 Sikkerhetsanvisninger for lagring av matvarer 11

3.0 Modellbeskrivelse 12

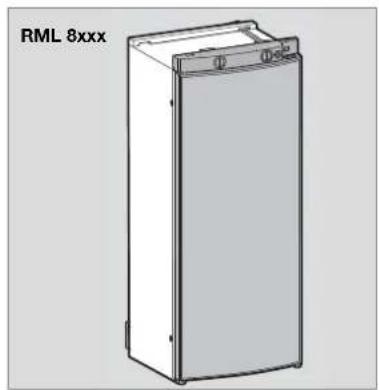

3.1 Modellbetegnelse 12 3.2 Typeskilt på kjøleskapet 12 3.3 Tekniske spesifikasjoner 13 3.4 Forklaring til kjøleskapets deler 14

4.0 Drift av kjøleskapet 15

4.1 Rengjøring 15 4.2 Vedlikehold 15 4.3 Drift på strøm 15 4.4 Gassdrift (flytende gass) 16 4.5 Forklaring til betjeningselementer 16 4.6 Modeller RM 8xx0 17 4.6.1 Drift på strøm 17 4.6.2 Gassdrift 17 4.6.3 Innstilling av kjøleromstemperatur 17 4.7 Modeller RM 8xx1 19 4.7.1 Drift på strøm 19 4.7.2 Gassdrift 19 4.7.3 Innstilling av kjøleromstemperatur 19 4.8 Modeller RM 8xx5 19 4.8.1 Manuell drift 19 4.8.2 Automatisk drift 20 4.8.3 Innstilling av kjøleromstemperatur 20 4.8.4 Tankstopp under drift i automatisk modus 20 4.8.5 Tilleggsfunksjoner (MES og AES) 20

4.9 Uavhengig gassdrift og valgfritt batterirom 21 4.9.1 Legge inn/skifte batterier 21 4.10 Drlasing 22 4.10.1 Sperring og frigivelse av låsehaken ved parkering av kjøretøyet 22 4.11 Belysning 22 4.12 Plassering av hyllene 22 4.13 Utagbar fryseskuff 23 4.14 Batteriytte på tennerenheten 23 4.15 Drift ved lave utetemperaturer 23 4.16 Oppbevaring av mat, lage isbiter 24 4.16.1 Innlegging av varer i kjølerommet 24 4.16.2 Innlegging av varer i fryseskuffen 24 4.16.3 Hyllene i kjøleskapet 24 4.16.4 Lage isbiter 25 4.17 Ta kjøleskapet ut av drift 25 4.18 Avriming 25 4.19 Skifte av dekorplate 26 4.20 Tiltak ved problemer 27 4.21 Anvisninger om feilmeldinger og utbedring 28 4.21.1 Statusvisninger 28

Dometic

Dometic GmbH

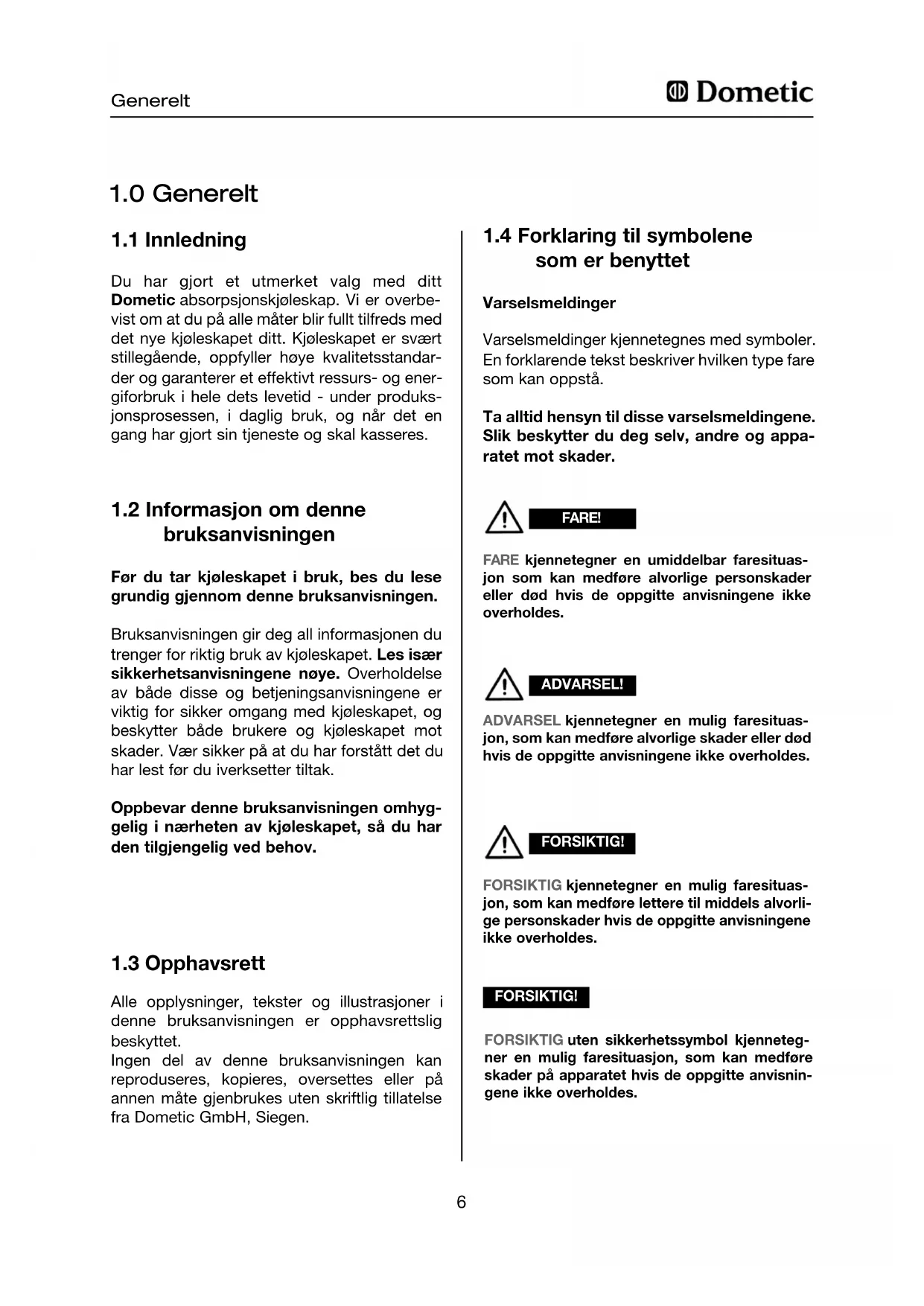

Du har gjort et utmerket valg med ditt Dometic absorpsjonskjøleskap. Vi er overbevist om at du på alle måter blir fullt tilfreds med det nye kjøleskapet ditt. Kjøleskapet er svært stillegående, oppfyller høye kvalitetsstandarder og garanterer et effektivt ressurs- og energiforbruk i hele dets levetid - under produksjonsprosessen, i daglig bruk, og når det en gang har gjort sin tjeneste og skal kasseres.

1.2 Informasjon om denne bruksanvisningen

Før du tar kjøleskapet i bruk, bes du lese grundig gjennom denne bruksanvisningen.

Bruksanvisningen gir deg all informasjonen du trenger for riktig bruk av kjøleskapet. Les især sikkerhetsanvisningene nøye. Overholdelse av både disse og betjeningsanvisningene er viktig for sikker omgang med kjøleskapet, og beskytter både brukere og kjøleskapet mot skader. Vær sikker på at du har forstått det du har lest før du iverksetter tiltak.

Oppbevar denne bruksanvisningen omhyggelig i nærheten av kjøleskapet, så du har den tilgjengelig ved behov.

1.3 Opphavsrett

Alle opplysninger, tekster og illustrasjoner i denne bruksanvisningen er opphavsrettslig beskyttet.

Ingen del av denne bruksanvisningen kan reproduseres, kopieres, oversettes eller på annen måte gjenbrukes uten skriftlig tillatelse fra Dometic GmbH, Siegen.

1.4 Forklaring til symbolene som er benyttet

Varselmeldinger

Varselmeldinger kjennetegnes med symboler. En forklarende tekst beskriver hvilken type fare som kan oppstå.

Ta alltid hensyn til disse varselsmeldingene. Slik beskytter du deg selv, andre og apparatet mot skader.

FARE kjennetegner en umiddelbar faresituasjon som kan medføre alvorlige personskader eller død hvis de oppgitte anvisningene ikke overholdes.

ADVARSEL!

ADVARSEL kjennetegner en mulig faresituasjon, som kan medføre alvorlige skader eller død hvis de oppgitte anvisningene ikke overholdes.

FORSIKTIG!

FORSIKTIG kjennetegner en mulig faresituasjon, som kan medføre lettere til middels alvorlige personskader hvis de oppgitte anvisningene ikke overholdes.

FORSIKTIG!

FORSIKTIG uten sikkerhetssymbol kjennetegner en mulig faresituasjon, som kan medføre skader på apparatet hvis de oppgitte anvisningene ikke overholdes.

Informasjon

Informasjon gir deg utfyllende informasjon og nyttige tips om bruken av kjøleskapet.

Miljøinformasjon

Miljøinformasjon gir deg nyttig informasjon om energisparing, og om kassering av kjøleskapet.

1.5 Garanti

Garanti gjelder i henhold til EUs direktiv 44/1999/CE, og det enkelte lands bestemmelser. Henvend deg til forhandleren din i tilfelle krav om garanti.

Eventuell skade forårsaket av feilaktig bruk dekkes ikke av garantien. Garantien dekker ikke eventuelle modifikasjoner på apparatet eller bruk av deler som ikke er originale Domatic-reservedeler. Garantien gjelder ikke dersom installasjons- og bruksanvisningene ikke er fulgt. I slike tilfeller fraskriver Domatic seg ethvert ansvar.

Alle anvisninger og instrukser i denne bruksanvisningen er gitt under henvisning til gjeldende normer og forskrifter samt gjeldende tekniske standard. Dometic forbeholder seg retten til å gjøre endringer på produkter for å fremme ytelsen eller sikkerhetsegenskapene.

Dometic tar intet ansvar for skader ved:

■ manglende overholdelse av bruksanvisningene ■ anvendelse ut over det tiltenkte formålet ■ bruk av uoriginale reservedeler ■ modifikasjoner og inngrep i kjøleskapet.

1.7 Kundeservice

Reservedeler kan bestilles fra hele Europa fra vår serviceavdeling.

Oppgi alltid modell- og produktnummer når du kontakter kundeservice! Denne informasjonen finner du på typeskiltet innvendig i kjøleskapet.

1.9 Miljøhensyn

Ammoniakk (en naturlig forbindelse av hydrogen og nitrogen) benyttes som kjølemiddel i kjøleenheten. Syklopentan - ufarlig for ozonlaget - anvendes som drivmiddel i produksjonen av polyuretanskum som benyttes som isolasjon.

1.9.1 Kassering

For å sikre at den resirkulerbare emballasjen gjenvinnes, bør den leveres til den ordinære lokale gjenvinningsstasjonen. Apparatet bør leveres til et firma for avfallshåndtering som kan sikre at resirkulerbare komponenter gjenvinnes og at øvrige deler kasseres på forsvarlig måte. Av miljøhensyn bør tappingen av kjølemiddel fra alle absorpsjonskjøleapparat foretas av et firma for avfallshåndtering.

Ved temperaturer rundt 25 °C er det tilstrekkelig å stille kjøleskapets termostat i middstilling. Det er å foretrekke at varene som settes inn i kjøleskapet allerede er nedkjølt. Kjøleskapet må ikke utsettes for direkte solstråler eller andre varmekilder (f.eks. varmeovn). Det må sikres at kjøleaggregatets luftsirkulasjon er uhindret. Arranger hyllene regelmessig i kjølerommet for å oppnå den mest effektive utnyttelsen av energien.

■ Ikke overfyll oppbevaringsrister og hyller, ellers kan dette hindre den innvendige luftsirkulasjonen. La det være en avstand på ca. 10 mm mellom kjølevarene og etterfordamperen ("kjøleribber"). Regelmessig avriming sparer energi (se Avriming). Når du tar varer ut av kjøleskapet, må døren åpnes så kort som mulig. Sett i gang kjøleskapet ca. 12 timer før det skal fylles.

1.10 Samsvarserklæring

2.1 Bruk i henhold til bestemmelsene

Kjøleskapet er konstruert for installasjon i fritidskjøretøy slik som campingvogner og bobiler. Apparatet er sertifisert for slikt bruk i henhold til EU-direktiv om gassapparater.

Bruk kjøleskapet utelukkende til nedkjøling og oppbevaring av matvarer.

ADVARSEL!

Kjøleskapet er ikke beregnet for fagmessig oppbevaring av medikamenter.

Se også informasjonen i pakningsvedlegget til medikamentene.

2.2 Brukerens ansvar

Alle personer som bruker kjøleskapet må være fortrolige med anvisningene for sikker bruk, og kjent med betjeningsanvisningene i denne bruksanvisningen.

Dette apparatet kan benyttes av barn over 8 år og personer med reduserte fysiske, sensoriske eller mentale evner eller personer med manglende erfaring og/eller kunnskap, hvis de blir overvåket eller har gjennomgått opplæring angående sikker bruk av apparatet og har forstått hvilke farer bruken av apparatet kan medføre. Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke gjennomføres av barn. [EN60335-2-24, 7.12]

2.3 Tenk på barna ved kassering av apparatet

ADVARSEL!

Demonter alltid døren og la hylleseksjonen forbli i skapet når kjøleskap kasseres. Dette hindrer at noen risikerer å lukke seg inne i skapet og kveles.

2.4 Arbeid og kontroller på kjøleskapet

ADVARSEL!

Arbeid på gassinstallasjoner, avgassuttrekk og elektriske komponenter må kun utføres av autorisert servicepersonell. Ved ikke fagmessige inngrep kan alvorlige skader på personer eller gjenstander oppstå.

FARE!

Gassførende deler og ledninger må ALDRI tetthetskontrolleres med åpen flamme! Det foreligger fare for brann og eksplosjon.

ADVARSEL!

Åpne aldri absorbsjonsaggregatet! Det står under høyt trykk.

Det er stor fare for personskade!

2.5 Kjølemiddelinformasjon

Ammoniakk benyttes som kjølemiddel.

Dette er en naturlig forbindelse som også benyttes i rengjøringsmidler i husholdningen (1 liter rengjøringsmiddel med salmiakk inneholder inntil 200 g ammoniakk, som er ca. det dobbelte av det som benyttes i kjøleskapet). Natriumkromat brukes til korrosjonsbeskyttelse (1,8 vektprosent av løsningsmiddelet).

Hvis du kjenner ammoniakklukt:

ADVARSEL!

Slå apparatet av. Åpne alle vinduer og dører for å sikre gjennomlufting. Forlat oppholdsrommet. Informer den autoriserte kundetjenesten hos Dometic.

2.6 Apparater med elektronikk (MES/AES)

Fra bilprodusentens side er det vanlig å montere et såkalt batteristyringssystem, som under tilhengerkjøring forsyner campingvognen med en driftsspenning.

Hvis ekvipasjen blir stående i mer enn 30 minutter med motoren avslått, vil batteristyringen automatisk slå av driftsspenningen til campingvognen (for å motvirke batteriutlading). Kjøleskap med elektronisk kontroll (MES/AES) vil da være ute av drift.

Kontroller om trekkvognen er utstyrt med et slikt batteristyringssystem.

For drift av MES/AES-kjøleskap må det foreligge en vedvarende 12 volts strømforsyning.

2.7 Drift av kjøleskapet på gass

Det er av største viktighet at driftstrykket til trykkreduksjonsventilen på gassanlegget er i overensstemmelse med spesifikasjonene på kjøleskapets typeskilt. Sammenlign driftstrykket som er angitt på dataskiltet med det målte trykket som angis av manometeret på flasken med flytende gass.

Alle Domatic-kjøleskap er forberedt for et tilkoplingstrykk på 30 mbar. Ved tilkopling til et 50 mbar-anlegg benyttes en trykkregulator av type Truma VDR 50/30.

ADVARSEL!

Drift av kjøleskapet på gass er ikke tillatt

på bensinstasjoner, på ferger og på biltransporttog under transport av bobilen/campingvognen på et transport- eller inntauingskjøretøy.

Brannfare foreligger!

Slå apparatet av.

Hvis du kjenner gasslukt:

Åpne alle vinduer og forlat rommet. ■ Ikke slå på noe elektrisk utstyr og unngå bruk av åpen flamme. Steng gassflaskeventilen og la den være sperret til feilen er rettet opp. Søk hjelp hos autorisert servicepersonell.

* autorisert servicepersonell

Autorisert servicepersonell er godkjente fagfolk som på bakgrunn av sin opplæring og kunnskap er i stand til å innestå for at reparasjoner utføres.

2.8 Sikkerhetsanvisninger for lagring av matvarer

Ingen type kjøleskap kan forbedre matvarenes kvalitet. Den maksimale effekten er at matvarene holder den kvaliteten de hadde ved innlagringen over et visst tidsrom.

Ta hensyn til følgende betingelser ved oppbevaring av matvarer i et kjøleskap som er innebygd i et kjøretøy:

■ Endringer i de klimatiske betingelsene som f. eks. endringer i temperaturen. Høye innetemperaturer, når kjøretøyet er parkert, lastet og utsatt for direkte sollys (mulige temperaturer på opptil 50°C) ■ Kjøleskapet er bygget inn bak et vindu og er utsatt for direkte sollys ■ For rask lagring av varer rett etter at kjøleskapet er tatt i bruk. ■ Bruk av kjøleskapet under kjøring med energikilden 12V-DC. Svingninger i spenningsforsyningen på oppstillingsstedet ved bruk av energitype 230V

Skjema

For disse spesielle betingelsene kan det ikke garanteres at kjøleskapet holder den nødvendige temperaturen for varer med kort holdbarhet.

Blant varene med kort holdbarhet regnes produkter med angitt forfallsdato og minimum oppbevaringstemperatur på +4 °C eller mindre, spesielt kjøtt, fjærkre, fisk, pølser og ferdigretter.

Lagring av matvarer:

■ Pakk inn rå og kokte varer separat (f.eks. i boks, aluminiumsfolie eller lignende). ■ Emballasjen rundt enkeltforpakninger må kun fjernes når alle nødvendige data som f.eks. forfallsdatoen også kan leses på enkeltforpakningene. Ta hensyn til informasjonene og beskrivelsene angående utløpsdatoen som finnes på vareemballasjen. Kjølevarer må ikke være for lenge utenfor kjøleskapet. ■ Still de varene hvor datoen går ut først, lengst fram i skapet. Pakk inn restene igjen og spis dem så snart som mulig. Vask alltid hendene både før og etter at du har vært i kontakt med matvarer. ■ Rengjør kjøleskapet innvendig med jevne mellomrom.

Ta hensyn til avsnittene Rengjøring i denne bruksanvisningen.

Omgivelsesbetingelsene påvirker effekten til aggregatet. Ved omgivelsestemperaturer mellom +15 og +25 °C er mellomstillingen velegnet (se Innstilling av kjøleromstemperatur). Aggregatet arbeider da i det optimale effektområdet.

DOMETIC-kjøleskapet arbeider etter absorpsjonsprinsippet. Fysikalsk betinget reagerer et absorpsjonssystem sakte på endringer ved termostatregulatoren, kuldetap ved åpning av dører eller lagring av varer. Apparatet oppfyller ytelseskravene for klimaklasse SN etter EN/ISO 7371 i området fra +10 til +32 °C omgivelsestemperatur.

Kald luft kan forringe aggregatets ytelse. Monter vinterdekslene når du opplever at kjøleeffekten går ned når det er lave temperaturer ute (se Drift ved lave utetemperaturer). Ved omgivelsestemperaturer over +32 °C over lengre tid vil det være tilrådelig å montere Dometic-tilleggsventilatoren (artikkelnr. 241 2985 - 01).

3.0 Modellbeskrivelse

0 manuelt energivalg + manuell tenning (batteritenner) 1 manuelt energivalg + automatisk tenning (MES) 5 automatisk og manuelt energivalg, automatisk tenning (AES)

3.2 Typeskilt på kjøleskapet

Inne i kjøleskapet finner du typeskiltet. Der finner du alle viktige opplysninger om kjøleskapet. De omfatter modellbetegnelse, produktnummer og serienummer. Dette er opplysninger du trenger ved bestilling av service eller reservedeler.

1 Modellnummer 2 Produktnummer 3 Serienummer 4 Elektriske tilkoplingsverdier 5 Gasstrykk

3.3 Tekniske spesifikasjoner

Tekniske spesifikasjoner / Modeller med bøyd dør

Modell Dimensjoner BruttovolumH x B x D (mm)Dybde med dör	med fjernet/hvorav Lysnett/brysskuff frysskuff på 24 t		Tilkopingsverdierbatteri Elektro/gass	Forbruk * NettovektPiezo automat
RMS 8400	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg	●
RMS 8401	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RMS 8405	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RM 8400	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg	●
RM 8401	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RM 8405	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RMS 8460	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	●
RMS 8461	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8465	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8500	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	●
RMS 8501	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	●
RMS 8551	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	●
RM 8501	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	●
RM 8551	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RML 8550	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg	●
RML 8551	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RML 8555	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RMSL 8500	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg	●
RMSL 8501	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg
RMSL 8505	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg

Rett til tekniske endringer forbeholdes.

Tekniske spesifikasjoner / Modeller med flat dør

Model Dimension	oner Brutovolum H x B x D (mm) Dybde med dor	ned fjernet/hvorav Lysnett/brysskuff fryseskuff på 24 t		Tilkopingsverdier Batteri Elektro/gass	Forbruk * Nettovekt Piezo automat	Tenning
RMS 8500	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	●
RMS 8501	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		●
RMS 8505	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		●
RMS 8550	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	●
RMS 8551	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		●
RMS 8555	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		●
RM 8500	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	●
RM 8501	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		●
RM 8505	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		●
RM 8550	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	●
RM 8551	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		●
RM 8555	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		●

3.4 Forklaring til kjøleskapets deler

1 Betjeningselementer, tast for dørlåsing, 3 Fryseskuff (uttakbar), 4 Innleggingsrist (ekstrautstyr, kan settes inn ved fjernet fryseskuff), 5 Etterfordamper for kjølerom, 6 Tinevannrenne, Grønnsakskuff, 8 Øvre dørbeholder med lokk, mulighet for eggholder (ekstrautstyr), 9 Nedre dørbeholder med flaskeholdere

4.0 Drift av kjøleskapet

Dette kjøleskapet kan drives med tre energikilder:

Lysnett (230V), Likestrøm (12V), Gass (flytende gass propan/butan)

Den ønskede energiformen velges med energivalgbryteren (batteritennermodeller) eller energivalgtasten (MES, AES). Apparater med automatisk energivalg (AES) har i tillegg funksjonen "automatisk modus". AES-elektronikken velger selv energikilde etter en prioritetsrekkefølge.

Første gang apparatet tas i bruk kan det oppstå en lukt som vil forsvinne etter noen timer. Sørg for god utlufting av oppholdsrom. Parker kjøretøyet på en vannrett flate, særlig når kjøleskapet skal tas i bruk og fylles for reisen begynner. Kjøleskapaggregatet arbeider lydløst. Kjøleskapet oppnår sin driftstemperatur etter noen timer, frysedelen bør være kald etter en time.

4.1 Rengjøring

Vi anbefaler deg å rengjøre apparatet både innvendig og utvendig før du tar det i bruk.

For å unngå materialforandringer: Bruk aldri såpe, sterke skuremidler eller sodaholdige rengjøringsmidler. Unngå at dørpakningen kommer i kontakt med olje eller fett.

4.2 Vedlikehold

Ifølge gjeldende forskrifter skal gassinstallasjoner og tilhørende utstyr og systemer for avgassuttrekk kontrolleres før de tas i bruk første gang og deretter hvert 2. år. Utstyr for flytende gass må kontrolleres hvert år av en autorisert serviceavdeling i henhold til europeisk norm EN 1949. Ved slike kontroller skal det utstedes en attest. Det er brukerens ansvar at slike kontroller blir utført. Gassbrenneren skal rengjøres etter behov, men minst en gang om året. Ved bruk av Autogas (tank eller etterfyllbare flasker) reduseres vedlikeholdsintervallet til halvårlig eller kvartalsvis.

Ta vare på alle kvitteringer for utførte vedlikeholdsarbeider på kjøleskapet.

Arbeid på gassinstallasjoner og elektriske komponenter er forbudt.

Det anbefales at denne typen arbeid utføres av en av våre autoriserte serviceavdelinger.

Vi anbefaler også ettersyn dersom kjøretøyet og kjøleskapet har vært ute av drift i lengre tid. Ta kontakt med Dometics kundeservice.

4.3 Drift på strøm

12V-spenning (kjøretøyets batterispenning)

FORSIKTIG!

For å hindre at batteriet går tomt, må 12V-drift kun velges når motoren er i gang.

230V-spenning

FORSIKTIG!

Dette alternativet kan kun velges når tilførselspenningen fra lysnettet stemmer overens med den spesifiserte verdien angitt på dataskiltet. Eventuelle forskjeller i spesifikasjonene kan føre til skade på apparatet!

4.4 Gassdrift (flytende gass)

Kjøleskapet må drives med flytende gass (propan, butan) og ikke husholdningsgass. Ved bruk av autogass er det viktig å passe på at på grunn av forbrenningsmåten trengs det hyppigere rengjøring av brenneren (2-3 ganger årlig anbefales). I Europa er gassdrift under kjøring tillatt så fremt gassinstallasjonen i bilen er utstyrt med slangebruddsikring. Stedlige, nasjonale forskrifter og lover der utstyret brukes må naturligvis overholdes. Ved høyder over havet på mer enn ca. 1000 m kan det oppstå fysikalsk betingede forstyrrelser, som ikke er en feilfunksjon. Ved første gangs bruk så vel som etter bytte av gassflaske kan gassledningene inneholde luft. Gassledningene vil bli utluftet etter kort tids drift av kjøleskapet eller andre gassapparater (for eksempel kokeapparat). Gassen tenner uten forsinkelse. Alle kjøleskap med manuell tenning er utstyrt med en automatisk flammesikring, som bryter gasstilførselen etter ca. 30 sekunder dersom flammen slukker.

ADVARSEL!

Det er forbudt å ha kjøleskapet i drift med bruk av gass på bensinstasjonsområder!

Valg av "lysnett" med tasten (2) Innstilling av temperaturtrinn med tasten (6)

Drift med (kjøretøyets) batterispenning (12V-)

■Valg av "batterispenning" med tasten (4) Innstilling av temperaturtrinn med tasten (6)

Drift med GASS

Valg av "Gass" med tasten (3) Innstilling av temperaturtrinn med tasten (6)

Automatisk energivalg / automatisk tenning AES (RM 8xx5):

Avb.9

1 = PÅ-/AV-tast 2 = Energivalgtast 230V~ 3 = Energivalgtast GAS 4 = Energivalgtast 12V- 5 = Valgtast "AUTOMATISK" 6 = Temperaturtrinntast 7 = Temperaturtrinnvisning 8 = LED Feil / tilbakestillingstast GASS-FEIL

Slå på/av

Slå på med tasten (1), hold inne 2 sek. Slå av med tasten (1), hold inne >2 sek.

Manuell drift

Valg av energitype med tastene (2,3,4) Innstilling av temperaturtrinn med tasten (6)

Automatisk drift

Omkobling til "Automatisk" med tasten (5). Automatisk energivalg (etter tilgjengelighet): 1.) Solar (12 V-) 2.) 230 V 3.) 12V- 4.) Flytende gass. Innstilling av temperaturtrinn med tasten (6).

4.6 Modeller RM 8xx0

Apparater med batteritenner (manuelt energivalg)

4.6.1 Drift på strøm

Avb. 10

Avb. 11

For å slå apparatet på, dreier du energivalgbryteren (1) mot høyre til posisjon:

for 230V (lysnett),

for 12V (batteri).

4.6.2 Gassdrift

Avb. 12

Avb. 13

1. Sett dreiebryteren (1) i stilling
2. Drei så temperaturtrinnbryteren (2) mot høyre, og trykk den inn. Hold bryteren trykket inn.

Avb. 14

1. Trykk deretter på betjeningsknappen (3) for batteritenningen, og hold knappen trykket inn. Tenningen vil skje automatisk.
2. Viseren i galvanometeret (4) beveger seg til det grønne området når flammen er tent. Kjøleskapet er nå i drift. Hold dreiebryteren (2) inne i enda 15 sekunder, og slipp så bryteren.

4.6.3 Innstilling av kjøleromstemperatur

Avb. 15

Ved hjelp av bryteren (2) velger du temperaturen i kjølerommet.

Skalaen begynner med MIN-posisjonen (smal bjelke = varmeste temperatur) og går opp til MAX-posisjonen (bred bjel

ke = kaldeste temperatur).

Merk at disse temperaturtrinnene ikke er tilordnet absolutte temperaturverdier.

i

12V-drift: Kjøleskapet drives uten termostatkontroll (kontinuerlig drift).

4.7 Modeller RM 8xx1

MES-apparater (manuelt energivalg)

4.7.1 Drift på strøm

Avb. 16

Hold tasten (1) trykket inn i 2 sekunder for å slå apparatet på.

Kjøleskapet starter med den energitypen som ble valgt sist.

230V-drift:

Trykk på tasten (2):

12V-drift:

Trykk på tasten (4):

4.7.2 Gassdrift

Avb. 17

Gassdrift:

Trykk på tasten (3)

Tenningen skjer automatisk ved hjelp av en automattenner.

Flammen slukker når den innstilte temperaturen i kjølerommet er nådd og tennes igjen når temperaturen i kjølerommet øker igjen. Dersom flammen ikke tennes etter 1. tenningsforsøk, gjentar automattenneren tenningen (varighet 30 sek) 2 ganger med 2 minutters mellomrom. Hvis flammen ikke tenner etter dette, vises en feilmelding.

4.7.3 Innstilling av kjøleromstemperatur

Avb. 16

Ved hjelp av tasten (6) velger du temperaturen i kjølerommet.

De tilhørende LED-indikatorene (7) for innstilt temperatur lyser opp.

Skalaen starter med posisjon MIN ved den nederste LED-lampen (liten stolpe = minst kjøling) og fortsetter til MAKS ved den øverste LED-lampen (stor stolpe = mest kjøling og laveste temperatur). Merk at disse temperaturtrinnene ikke er tilordnet absolutte temperaturverdier, men indikerer kjølevirkning.

4.8 Modeller RM 8xx5

AES-apparater (manuelt ^+ automatisk energivalg)

4.8.1 Manuell drift

Avb. 19

Hold tasten (1) trykket inn i 2 sekunder for å slå apparatet på.

Kjøleskapet starter med den energitypen som ble valgt sist.

230V-drift:

Trykk på tasten (4):

Gassdrift:

Trykk på tasten (3):

4.8.2 Automatisk drift

Avb. 20

Hold tasten (1) trykket inn i 2 sekunder for å slå apparatet på.

Kjøleskapet starter med den energitypen som ble valgt sist.

Automatisk drift:

Trykk på tasten (5): A

Elektronikken velger etter oppstart selvstendig mellom de tre mulige energitypene 230V - 12V - flytende gass. Styringselektronikken sørger for at kjøleskapet forsynes fra den optimale energikilden.

12V-driften virker ellers bare så lenge motoren går.

Ut fra prioritetsrekkefølgen velges GASS som energitype fra den elektroniske kontrollen først når ingen av de to elektriske energitypene er tilgjengelige.

Du kan når som helst gå tilbake til manuelt valg av energiforsyning.

4.8.3 Innstilling av kjøleromstemperatur

se Pkt. 4.7.2 Innstilling av kjøleromstemperatur.

For å unngå en utilsiktet omkopling til gassdrift mens man fyller på drivstoff, starter elektronikken gassdriften til kjøleskapet først 15 minutter etter at motoren er slått av. I dette tidsrommet er apparatet i stand-by drift.

LED-indikatorene for temperaturtrinnene lyser ikke, men alle andre indikatorer fortsetter å være aktive.

ADVARSEL!

På bensinstasjonsområder er åpen flamme forbudt.

Dersom tankstoppet skulle vare mer enn 15 minutter, må kjøleskapet slås av, alternativt omstilles til en annen energiforsyning.

4.8.5 Tilleggsfunksjoner (MES og AES)

Lysstyrken på LED-lampen reduseres etter noen få sekunder, dersom ingen ytterligere tastetrykk skjer. Når du trykker på en tast, lyser indikatoren igjen. Trykk en gang til for å aktivere ønsket funksjon. Driftsforstyrrelser anvises ved blinkende problemvarsellampe. Hvis døren blir stående åpen for lenge (over 2 minutter), lyder et akustisk varselsignal (en pulserende pipetone). Hvis den elektroniske kontrollenheten oppdager et problem, lyder et akustisk varselsignal (en pulserende pipetone). Samtidig blinker displayet (se Pkt. Anvisninger om feilmeldinger og utbedring).

4.9 Uavhengig gassdrift og valgfritt batterirom

For modellvariantene RM 8xx1 (apparater med elektronikk) er det tilgjengelig på markedet et valgfritt batterirom for elektronikkhuset for intern (egen) spenningsforsyning av elektronikken.

Batterirom, avb. 21

Batterier er ikke inkludert.

Sett batterier inn i batterirommet med batterier (8 × AA 1,5 V) før kjøleskapet settes i drift.

Uavhengig gassdrift

Så lenge 12-V-likespenningsforsyningen i kjøretøyet er aktiv, kan alle driftsmodi velges. Batterirommet er slått av.

Hvis 12-V-likespenningsforsyningen i kjøretøyet mangler eller det oppstår brudd i spenningsforsyningen under drift, slår elektronikken seg automatisk over på apparatets interne batterispenning.

Nå kan kjøleskapet kun drives i gassmodus.

I drift med apparatets interne batterier er alle LED-indikatorlampene unntatt GASS-LED av. GASS-LED blinker hvert 15. sekund.

Når en tast aktiveres, tennes samtidig LED-indikatorene for temperaturtrinnene (7, Avb. 8).

Dersom apparatets interne batterispenning er for lav, lyder et pipesignal hvert 15. sekund. Skift i så fall batteriene i batterirommet.

4.9.1 Legge inn/skifte batterier

Slå kjøleskapet av som beskrevet i kapittel Ta kjøleskapet ut av drift.

Åpne batterirommet Avb.22

Trekk ut batterirommet Avb.23

FORSIKTIG!

Ta ut de utladede batteriene. - Skift alle batteriene samtidig. Ikke bland forskjellige batterityper. Pass på polariteten! Ikke prøv å lade opp ikke-oppladbare batterier i en batterilader. Ta oppladbare batterier ut av batterirommet for lading. Unngå kortslutninger på kontaktene i batterirommet! Ta batteriene ut av batterirommet dersom kjøleskapet ikke skal brukes over en lengre periode.

Ta hensyn til miljøet!

Åpne døren ved å trykke på åpne-knappen og trekke i døren (se Avb. 24).

Døren låses igjen når du trykker den igjen. Du skal kunne høre at låsen smekker i lås.

Når kjøretøyet er parkert, kan låsehaken sperres i åpen stilling for enklere betjening av døren (s. Avb. 26-27).

4.10.1 Sperring og frigivelse av låsehaken ved parkering av kjøretøyet

Hvis vognen skal stå parkert over lengre tid, kan det være praktisk å sikre låsehaken i åpen stilling. Dette gjør at døren kan åpnes ved bare å trekke i håndtaket, uten å trykke på åpneknappen.

Sperring

Avb. 27

Frigivelse

Avb. 28, Avb. 29

4.11 Belysning

Den innvendige belysningen styres via en dørkontakt. Hvis døren blir stående åpen lenger enn 2 minutter, lyder et akustisk varselsignal (en pulserende pipetone).

Unntak: Modeller med batteritenner.

Avb. 30

Dersom det oppstår feil, bør du kontakte autorisert Dometic kundeservice.

4.12 Plassering av hyllene

Avb. 31

Hyllene kan enkelt løftes og trekkes ut av sporene, og anbringes i den høyden som passer.

4.13 Uttagbar fryseskuff

1. Frigjør fryseskuffen på begge sider.
2. Trekk fryseskuffen ut.

Oppbevar fryseskuffen på et egnet sted for å unngå at den skades.

Hvis du har fjernet fryseskuffen, kan du sette inn en ekstra oppbevaringshylle (3.). Oppbevaringshyllen kan bestilles som tilbehør fra Domatic.

4.14 Batteribytte på tenneren

Modeller med batteritenner (RM 8xx0)

Avb. 34

Bruk en skrutrekker og drei kappen på betjeningsknappen (1) ca. 90° til venstre. Trekk kappen ut, og skift ut batteriet (2) (1,5V AAA/R3/Mikro) med et identisk batteri.

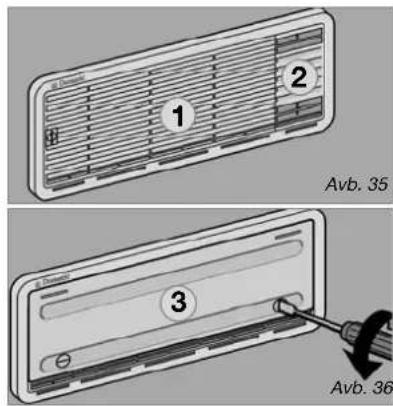

4.15 Drift ved lave utetemperaturer

Gjennom drift ved lave utetemperaturer bør du regelmessig kontrollere at ventilgitteret (1) og avgassuttrekket (2) ikke er blokkert av snø, løv eller lignende.

Kald luft kan forringe aggregatets ytelse. Monter vinterdekslene (3) når du opplever at kjøleeffekten går ned når det er lave temperaturer ute. Det beskytter enheten fra overdreven kald luft.

Ventilgitter LS100

Ventilgitter LS200 + vinterdeksel

FORSIKTIG!

Kjøleskap med kapasitet opptil 130 l: Ikke monter det øvre vinterdekslet ved drift med gass.

• Se Tekniske data eller opplysningene på typeskiltet

Vi anbefaler også å bruke begge vinterdekslene når kjøretøyet ikke skal brukes i en lengre periode, eller rengjøres utvendig.

Følgende ventilasjonsgitterkombinasjoner kan installeres på ditt kjøretøy: LS 100 og LS 200 eller to ganger LS 200 for kjøleskap opptil en kapasitet på 130 l, to ganger LS 300 (uten ill.) for kjøleskap fra og med en kapasitet på 130 l.

Vær oppmerksom på dette når du kjøper vinterdeksler.

For ventilasjonsgitter LS 300 tilbyr Dometic vintersettet EWS 300, som kan brukes ved svært lave temperaturer fra +5 °C til -30 °C.

4.16 Oppbevaring av mat, lage isbiter

4.16.1 Innlegging av varer i kjølerommet

Sett i gang kjøleskapet ca. 12 timer før det skal fylles. Lagre alltid inn forhåndskjølte varer. Pass på at varen holdes godt kjølt ved kjøp og transport. Bruk isoleringsposer. Når du tar varer ut av kjøleskapet, må døren åpnes så kort som mulig. Varer må forpakkes i plast, aluminiumsfolie eller helst i lukkede beholdere, og oppbevares atskilt fra hverandre for å hindre uttørking eller luktspredning. La oppvarmede varer kjøles før de lagres inn. ■Produkter som kan avgi flyktige, brennbare gasser må ikke oppbevares i kjøleskapet. ■Ikke overfyll oppbevaringsrister og hyller, ellers kan dette hindre den innvendige luftsirkulasjonen. La det være en avstand på ca. 10 mm mellom kjølevarene og etterfordamperen ("kjøleribber"). Kjøleskapet må ikke utsettes for direkte sollys. Legg merke til at sollyset gjør at temperaturen inne i et lukket kjøretøy stiger betraktelig og at dette kan påvirke kjøleskapets ytelse. Det må sikres at kjøleaggregatets luftsirkulasjon er uhindret. Ventilasjonsgrillene må ikke tildekkes.

4.16.2 Innlegging av varer i fryseskuffen

Unngå å oppbevare kullsyreholdige drikker i fryseskuffen. Fryseskuffen er bare egnet til å lage isbiter og for kortvarig oppbevaring av frosne matvarer. Den er ikke egnet til innfrysing av matvarer.

Ved romtemperaturer som over lengre tid forblir lavere enn +10 °C kan ensartet regulering av temperaturen i fryseskuffen ikke garanteres. Dette kan føre til temperaturstigning i fryseskuffen, og til opptining av de oppbevarte matvarene.

4.16.3 Hyllene i kjøleskapet

Avb. 37

Fryseskuff: Varer som allerede er frosne (frysevarer) Midtre hylle: Melkeprodukter, tilberedte retter 3 Nedre hylle: Kjøtt, fisk, varer som skal tine 4 Grønnsaksskuff: Salat, grønnsaker, frukt 5 Øvre dørbeholder: Egg, smør 6 Midtre dørbeholder: Bokser, dressinger, ketsjup, syltetøy 7 Nedre dørbeholder (flaskeholder): Drikkevarer i flasker eller kartonger

4.16.4 Lage isbiter

Isbiter bør fryses over natten. Om natten er kjøleskapet mindre belastet og frysedelen har større kapasitet.

Avb. 38

Avb. 39

1. Fyll isbitbokens med drikkevann.
2. Plasser isbitboksen i kjøleskapets fryse-del.

ADVARSEL!

Bruk kun drikkevann!

4.17 Ta kjøleskapet ut av drift

Avb. 40

Avb. 41

Avb. 42

Avb. 43

På modeller med batteritenner stiller du energivalgbryteren (1) i stilling "AV". Apparatet er dermed slått av (figur 40).

MES- og AES-modeller slås av med tasten (2). Hold tasten (2) trykket inn i 3 sekunder. Indikatorlampen slukker, og apparatet er slått helt av (figur 41).

Løsne låseinretningen for døren ved å trykke den inn, og skyv den forover. Når døren nå lukkes, vil den stå litt på gløtt, og luftsirkulasjonen vil motvirke muggdannelse. Hvis kjøleskapet skal stå ubrukt i en lengre periode, må den innvendige lukkekranen samt ventilen på gassflasken stenges.

4.18 Avriming

Med tiden bygger det seg opp rim på kjøleribbene inne i kjøleskapet. Kraftigere riming på den ene siden kan forekomme, og indikerer ikke noen feilfunksjon. Kjøleskapet bør avrimes når islaget er ca. 3 mm tykt.

Slå kjøleskapet av som beskrevet i kapittel Ta kjøleskapet ut av drift. Ta isbitboksen og maten ut av kjøleskapet. La kjøleskapdøren stå åpen for å slippe luften til og hindre muggdannelser. Tørk av begge kjølerommene med en tørr klut etter avrimingen (når fryseskuffen og kjøleribbene er fri for rim).

Merk: Smeltevannet i kjøleskapets hoveddel renner ut i en oppsamlingsbeholder på baksiden. Fra denne beholderen fordamper vannet. Legg en klut inn i fryseskuffen og kjølerommet for tining for å fange opp overflødig vann.

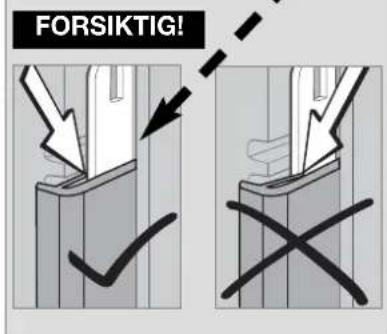

FORSIKTIG!

Rimlaget må aldri forsøkes fjernet med makt eller verktøy, og ingen ekstra varmekilder må brukes til å påskynde tiningen!

Trekk sidelisten (1) av døren (listen er klemmefestet, seks fastskrudd). Skyv dekorplaten (2) ut av sporet i døren, sett inn en ny dekorplate, og smett listen (1) på igjen.

Avb. 44

Avb. 45

Avb. 46

Panelets mål skal være (med ramme):

RMS 84xx, RM 8xxx

Problem: Kjøleskapet kjøler/utilstrekkelig.

Mulig årsak

Hva du kan gjøre

• Enheten får ikke nok ventilasjon
• Termostaten er stilt for lavt.
• Det er for mye is på kondensatoren.
• Det er oppbevart for mye varm mat i kjøleskapet.
• Apparatet har ikke vært i drift lenge nok.
• Omgivelsestemperaturen er for høy.
• Kontroller at ventilasjonsgitteret/DD er tildekket.
• Still termostaten høyere.
• Kontroller at kjøleskapdøren tetter helt når den lukker. - La maten avkjøles før du setter den i kjøleskapet.
• Kontroller temperaturen i kjølerommet igjen etter 4-5 timer.
• Fjern ventilasjonsgitteret fra tid til annen.

Problem: Kjøleskapet virker ikke med bruk av gass.

Mulig årsak

Hva du kan gjøre

• Gassflasken er tom.
• Er lukkekranen for gasstilførselen åpen?
• Er det luft i ledningen?
• Skift gassflaske.
• Åpne lukkekranen for gasstilførselen.
• Skru av apparatet og start det på nytt. Hvis nødvendig, gjenta prosessen 3-4 ganger.

Problem: Kjøleskapet virker ikke på 12V.

Mulig årsak

Hva du kan gjøre

• Sikringen i vognens strømforsyning er defekt.
• Utladet batteri.
• Tenningen er/DD
• Varmeelement defekt (se problemanvisninger).
• Sett i ny sikring.
• Kontroller og lad opp batteriet.
• Start motoren.
• Ta kontakt med Dometics kundeservice.

Problem: Kjøleskapet virker ikke på 230 V.

Mulig årsak

Hva du kan gjøre

• Sikringen i vognens strømforsyning er defekt.
• Kjøretøyet er ikke knyttet til strømforsyningen.
• AES: Drift med gass til tross for tilkobling til strømnettet?
• Varmeelement defekt (se problemanvisninger).
• Sett i ny sikring.
• Kople til strømnettet.
• Apparatet kopler over til drift med gass fordi nettspenningen er for lav (kopler automatisk tilbake til 230V-drift).
• Ta kontakt med Dometics kundeservice.

4.21 Anvisninger om feilmeldinger og utbedring

På kjøleskap med elektronikkenhet (MES, AES) anvises oppståtte feil med blinkende LED-lamper eller display. Hvis et problem oppstår, vil problemlarsellampen (8) begynne å blinke. På AES-modeller lyder en akustisk alarm.

Instruksjonene i punktet "Slå på kjøleskapet" er fulgt korrekt. Kjøleskapet står vannrett. Det er mulig å bruke kjøleskapet med en annen tilgjengelig energikilde.

4.21.1 Statusvisninger

MES

Avb. 51

1 = PÅ-/AV-tast 2 = Energivalgtast 230V AC 3 = Energivalgtast GASS 4 = Energivalgtast 12V DC

AES

Avb. 52

5 = Valgtast "AUTOMATISK" 6 = Temperaturtrinntast 7 = Temperaturtrinnvisning 8 = LED Feil / tilbakestillingstast GASS-FEIL

Drift med kjøretøyets 12-V-forsyning

Visning		Problem	Lösning
28	blinking + akustisk signal 20 sek	230V-modus: "230V"\ ikke tilstede aller for svak	Kontroller strømtilkoping, lysnett, sikringer
48	blinking + akustisk signal 20 sek	12V-modus: "12 V"\ ikke tilstede aller for svak	Kontroller 12 V-tilkoping, kjoretøyets batteri, sikring AES: KontROLLER D+ signal
38	blinking + akustisk signal 20 sek	GASS/Auto-modus: Flamme/DD	Kontroller gassforsyning (gassflaske, gassventil) Når feilen er utbedret, trykk på tast
Akustisk signal, varigh. 15 sek, hvert 2. minutt		Innvendig belysning er på	Lukk doren, kontROLLER dørkontakt
27	blinking + akustisk signal 20 sek	230V-modus: 230V- varmeelement defect	Få 230V-varmeelementet skifftet, ta kontakt med kundeservice
47	blinking + akustisk signal 20 sek	12V-modus: 12V- varmeelement defect	Få 12V-varmeelementet skifftet, ta kontakt med kundeservice
7	blinker	Temperatursensor uten kontakt aller defect	Ta kontakt med kundeservice
37	blinking + akustisk signal 20 sek	Brenner defect aller aggregat defect	Få ev. skifftet brenner, brennerdyser, ta kontakt med kundeservice

Drift med batterier (intern spenningsforsyning)

Visning	Problem	Lösning
③ ⑧ ⑨	blinker lyst Flamme ikke tent	Kontroller gassforsyning (gassflaske, gassventil)Nær feilen er utbedret, trykk på tast
③ ⑦ ⑩	blinker lyst	Brenner defekt aller aggregat defekt
Akustisk signal, med 15 sekunders mellom-rom	Lavspenningsdetektering (interne batterier)	Skift batterier
Automatisch omkoping fra ekstern til intern spenningsforsyning fungerer ikke(Bortfall av kjoretøyets 12-V-forsyning for elektronikken)	Kjøleskapet fungerer ikke;Gassdrift ikke mulig, selv om det er satt i batterier.	Slå kjøleskapet av og start det på nytt.Kjoretøyets penning ble brutt idet gassdriften ble startet.Anmerkning: Det skjer ingen automatisk omkoping under tenning.

Bruksanvisning
