Produkttyp	Absorptionskylskåp för husbilar och husvagnar
Varumärke	Dometic
Modell	RM 8550
Mått (H x B x D)	821 x 523 x 596 mm (normal dörr)
Nettokapacitet/bruttokapacitet	111 / 118 liter
Volym frysavdelning	12 liter
Vikt	30 kg
Strömkällor	230 V AC, 12 V DC, flytande gas (propan/butan)
Anslutningseffekt	135 W (230 V), 130 W (12 V)
Genomsnittlig förbrukning (24 h)	Ca. 2,6 kWh (el) eller 270 g (gas)
Tändningsmetod	Manuell piezotändning (modell RM 8xx0) eller automatisk (MES/AES för RM 8550)
Reglersystem	Elektronisk termostat (MES/AES) med manuell eller automatisk (AES) val
Klimatklass	SN (omgivningstemperatur +10°C till +32°C)
Huvudfunktioner	Kylning, frysning, innerbelysning, dörrlås, öppen dörr-larm
Säkerhet	Gassäkerhetsanordning (avstängning automatiskt efter 30 s om lågan slocknar), barnsäkerhet (dörrar demonteras vid kassering)
Underhåll och rengöring	Rengöring invändig/utvändig med mjuk trasa och ljummet vatten; manuell avfrostning när frostlagret når 3 mm
Reservdelar och reparerbarhet	Reservdelar finns via Dometics eftermarknadsservice; ingrepp får endast utföras av en auktoriserad yrkesman
Allmän information	Tyst kylskåp avsett för husbilar och husvagnar; horisontell drift; köldmedium: ammoniak

Vanliga frågor - RM 8550 DOMETIC

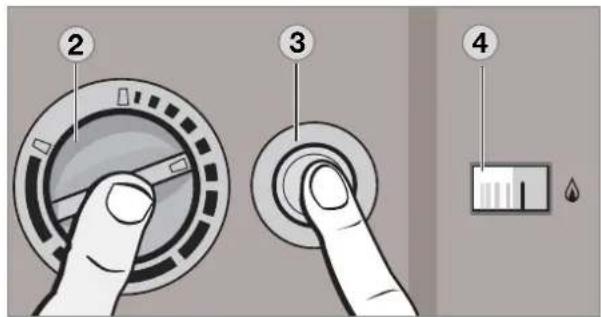

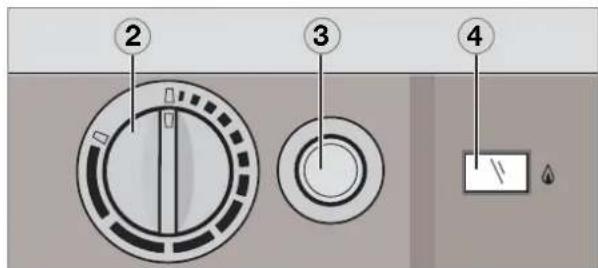

Hur tänder jag kylskåpet på gas?

För modeller RM 8xx5 (AES), tryck på gasväljarknappen (3). Tändningen är automatisk. För manuella modeller (RM 8xx0), vrid omkopplaren till gasläge, tryck in temperaturregulatorn och tryck på batteritändningsknappen. Håll intryckt tills den gröna kontrollampan tänds, släpp sedan efter 15 sekunder.

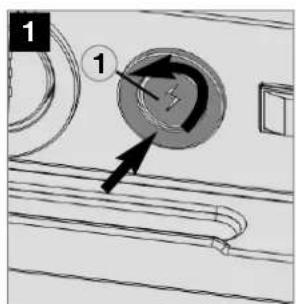

Vilka batterier använder tändaren?

Använd ett 1,5 V batteri av typ AAA R3/micro (för modeller med manuell tändning). För elektroniska modeller (MES/AES) kräver det extra batterifacket 8 st AA-batterier på 1,5 V.

Hur avfrostar jag kylskåpet?

Koppla bort apparaten, ta ut maten och isbrickan. Låt dörren stå öppen för att tillåta luftcirkulation. Använd aldrig vassa verktyg eller värmekälla för att påskynda avfrostningen. Torka bort vattnet med en torr trasa.

Vad gör jag om kylskåpet kyler för dåligt?

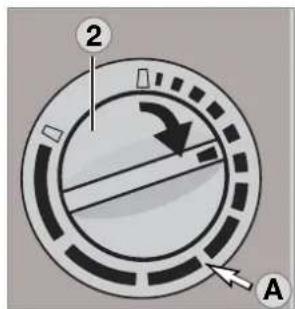

Kontrollera att ventilationsgallren inte är blockerade, att termostaten är inställd på en kallare position, att dörren stänger ordentligt och att apparaten inte är överfylld. Vänta 4–5 timmar efter idrifttagning. Om problemet kvarstår, kontakta service.

Kan jag använda kylskåpet i gasläge under färd?

Ja, i Europa, om fordonets gasinstallation är utrustad med en säkerhetsanordning mot slangbrott. Följ nationella bestämmelser. Det är förbjudet att använda gas på bensinstationer, på färjor eller vid transport av fordonet.

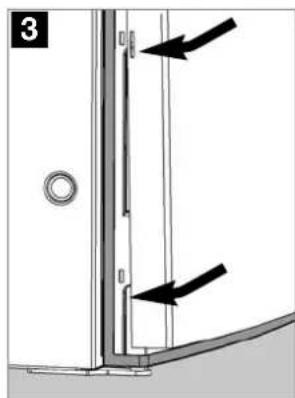

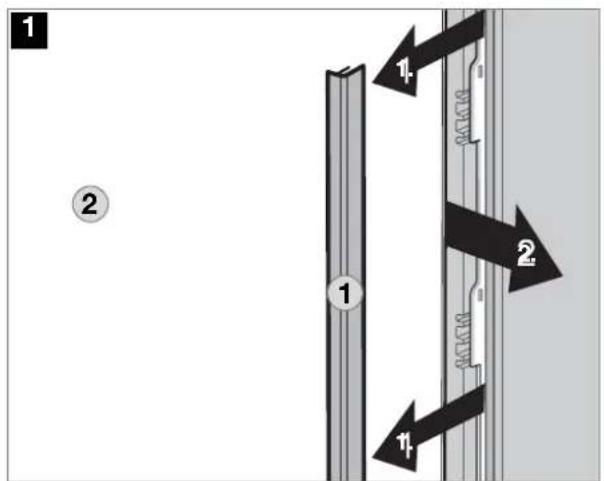

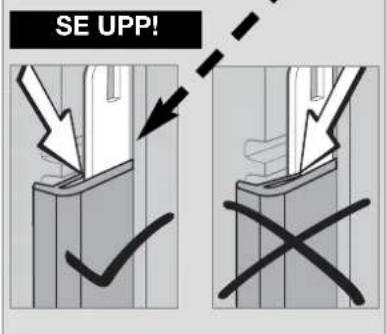

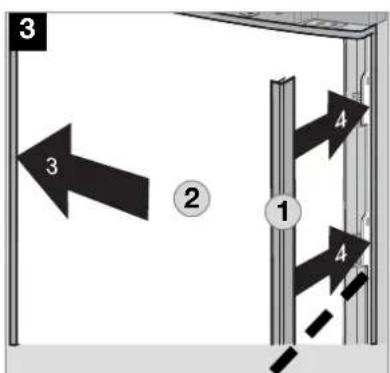

Hur byter jag ut dekorationen?

För modeller med ram, dra i listen överst på dörren, tryck in dekorationen för att lossa den, sätt i den nya dekorationen och sätt tillbaka listen. Dekorationens mått är: höjd 743 mm, bredd 508 mm, max tjocklek 1,7 mm för modeller RM 8xxx.

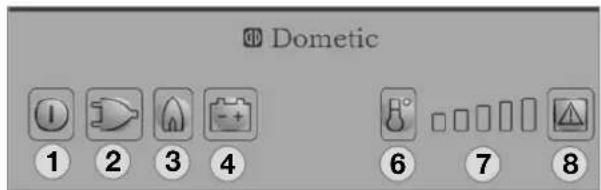

Vad betyder blinkande fellampa?

LED-indikatorn 'Fel' (8) blinkar vid ett fel. Till exempel om '230V'-lampan blinkar, kontrollera nätspänningen och säkringen. I gasläge, om lågan inte tänds, kontrollera gastillförseln och tryck på återställningsknappen (8). Vissa fel åtföljs av en akustisk signal.

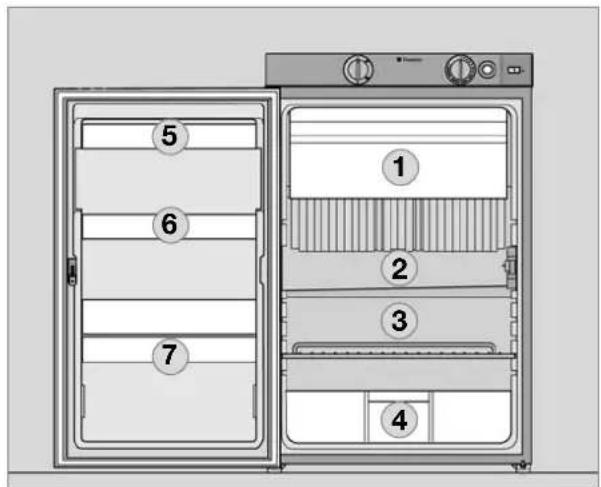

Hur förvarar jag maten korrekt?

Förpacka maten i lufttäta behållare. Lämna ett mellanrum på cirka 10 mm mellan maten och förångaren. Överbelasta inte hyllorna. Placera de mest lättfördärvliga livsmedlen i det kallaste området (nedre facket). Använd frysavdelningen för isbitar och kortvarig förvaring av frysta livsmedel.

Fungerar kylskåpet på 12V utan motor?

Nej, 12V-funktionen får endast användas när motorn är igång för att undvika att tömma startbatteriet. I automatiskt läge (AES) väljer elektroniken tillgänglig energikälla enligt prioritetsordning: sol, 230V, 12V (motor igång), gas.

Hur underhåller jag gasbrännaren?

Brännaren bör rengöras minst en gång per år, oftare om du använder gasol (var tredje till sjätte månad). Anlita en auktoriserad yrkesman för underhåll. Kontrollera även att ventilationsgallren och avloppsledningen inte är blockerade.

BRUKSANVISNING RM 8550 DOMETIC

Domatic Group är en kundorienterad, världsledande leverantör av fritidsprodukter för husvagns-, husbils-, bil-, lastbils- och båtindustrin. Vi förser såväl industrin som aftermarket med ett komplett utbud av luftkonditioneringar, kylskåp, markiser, spisar, sanitetssystem, belysning, elförsörjning, komfort- och säkerhetsutrustning, fönster, dörrar och annan utrustning som gör det mobila fritidslivet mer bekvämt. Domatic Group levererar ett stort utbud av verkstadsutrustning för service och underhåll av inbyggda luftkonditioneringar. Domatic Group tillhandahåller även kylskåp som är specialanpassade för att användas i hotellrum, på kontor och för förvaring av medicinska produkter samt vin. Domatic Groups produkter säljs i nästan 100 länder och tillverkas huvudsakligen i egna produktionsanläggningar runt om i världen.

TYSKA

12V-driften bör bara användas då motorn går, för att undvika urladdning av fordonets batteri.

Nätspänning (230~)

FÖRSIKTIGT!

Drift med 12V-försörjning ombord

Skriv in dessa uppgifter här:

Modellnummer

Produktnummer

Serienummer

Typ C40 / 110

10R-047358

N4

MBA 12/2014

SV

För din säkerhet

VARNING!

Denna produkt får användas av barn som är 8 år och äldre liksom av personer med försämrad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet av och/eller kunskap om produkten, om vederbörande övervakas eller har undervisats om hur produkten används och vilka faror som kan uppstå till följd av detta. Barn får inte leka med produkten. Barn får inte rengöra eller underhålla produkten.

FARA!

Använd aldrig öppen låga för att kontrollera om gasförande komponenter och ledningar är otäta!

Det råder brand- eller explosionsfara.

VARNING!

Det är inte tillåtet att driva apparaten med gas

på bensinstationer, på färjor och på biltåg medan husvagnen/husbilen transporteras med ett transport- eller bärgningsfordon.

Det råder brandfara!

Stäng av apparaten.

Driftstrycket hos tryckreduceraren i gasanläggningen måste absolut överensstämma med det värde som anges på kylskåpets typskylt.

Om värden avviker kan apparaten skadas och ett farligt tillstånd uppstå.

Kylskåpet lämpar sig inte för fackmässig förvaring av läkemedel.

Följ här anvisningarna på läkemedlets bipacksedel.

Lämna genast rummet om du känner ammoniaklukt. Stäng först av apparaten.

Öppna aldrig absorbatoraggregatet! Det står under högt tryck.

Det råder fara för personskador!

Arbete med gas-, avgasutsugs- och elektriska komponenter får endast utföras av auktoriserad fackpersonal. Icke fackmässiga åtgärder kan leda till allvarliga sak- och/eller personskador.

VARNING!

Skydda barnen:

När kylskåpet kasseras, ska alla dörrar på kylskåpet tas bort och förvaringshyllorna lämnas kvar på plats i kylskåpet. Detta förhindrar ofrivillig instängning och kvävning.

Göra isbitar:

Använd endast dricksvatten!

SE UPP!

Kylskåpsaggregatet blir mycket varmt i drift. Skydda dig mot kontakt med värmeledande delar om ventilationsgallret tas loss.

Om anslutningskabeln skadas måste den bytas ut av Dometics kundservice eller av annan motsvarande kvalificerad personal, för att undvika alla risker.

Stäng och lås alltid kylskåpsdörren innan körning!

SE UPP!

Byte av batteri:

Ta ut urladdade batterier. Byt ut batterierna. Blanda inte olika batterityper. Tänk på polariteten! Anslut inte batterier som inte är uppladdningsbara till laddaren. Ta ut de uppladdningsbara batterierna ur batterifacket innan de laddas upp. Undvik kortslutningar på kontakterna i batterifacket! Ta ut batterierna ur batterifacket om kylskåpet.

230V-försörjning:

Denna drift kan endast väljas där matarspänningen på strömtillförseln överensstämmer med de värden som anges på dataskylten. Avvikande värden kan orsaka skador på apparaten.

Avfrostning:

Islagret får aldrig tas bort med våld, och avfrostningen får inte påskyndas med hjälp av en värmekälla!

Fordonsrengöring:

Använd inte högtryckstvätt med vatten i området med luftgaller för att rengöra fordonet.

Innehållsförteckning

1.0 Allmänt 6

1.1 Inledning 6 1.2 Anvisningar till denna bruksanvisning 6 1.3 Upphovsskydd 6 1.4 Förklaring till använda symboler 6 1.5 Garanti 7 1.6 Ansvarsbegränsning 7 1.7 Kundservice 7 1.8 Reservdelar 7 1.9 Miljöinformation 8 1.9.1 Avfallshantering 8 1.9.2 Energispartips 8 1.10 Konformitetsförklaring 8

2.0 Säkerhetsanvisningar 9

2.1 Föreskriftsenlig användning 9 2.2 Användarens ansvar 9 2.3 Skydda barn när apparaten kasseras 9 2.4 Arbete på och kontroll av kylskåpet 9 2.5 Kylmedelsinformation 10 2.6 Apparater med elektronik (MES/AES) 10 2.7 Kylskåpsdrift med gas 10 2.8 Säkerhetsanvisningar för förvaring av livsmedel 11

3.0 Modellbeskrivning 12

3.1 Modellbeteckning 12 3.2 Kylskåpets typskylt 12 3.3 Tekniska data 13 3.4 Förklaring till kylskåpet 14

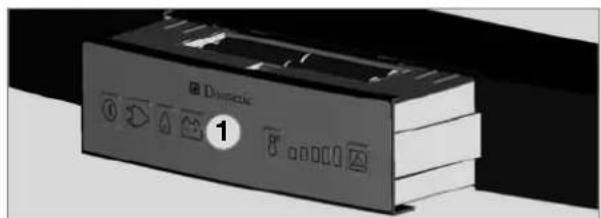

4.9 Autark gasdrift och batterifack som tillval 21 4.9.1 Lägga i/byta batterier 21 4.10 Dörrlås 22 4.10.1 Fixera och lossa dörrlåskolven när fordonet står stilla 22 4.11 Belysning 22 4.12 Placering av förvaringshyllor 22 4.13 Utagbart frostfack 23 4.14 Byte av batteri i tändaren 23 4.15 Drift vid låga utomhustemperaturer 23 4.16 Förvara livsmedel och göra isbitar 24 4.16.1 Förvara livsmedel i kylutrymmet 24 4.16.2 Förvara livsmedel i frostfacket 24 4.16.3 Kylskåpsfack 24 4.16.4 Göra isbitar 25 4.17 Urdrifttagning 25 4.18 Avfrostning 25 4.19 Byte av dekorplåt 26 4.20 Åtgärder vid driftstörningar 27 4.21 Anvisningar till felindikator och felavhjälpning 28 4.21.1 Statusvisningar 28

Dometic

Dometic GmbH

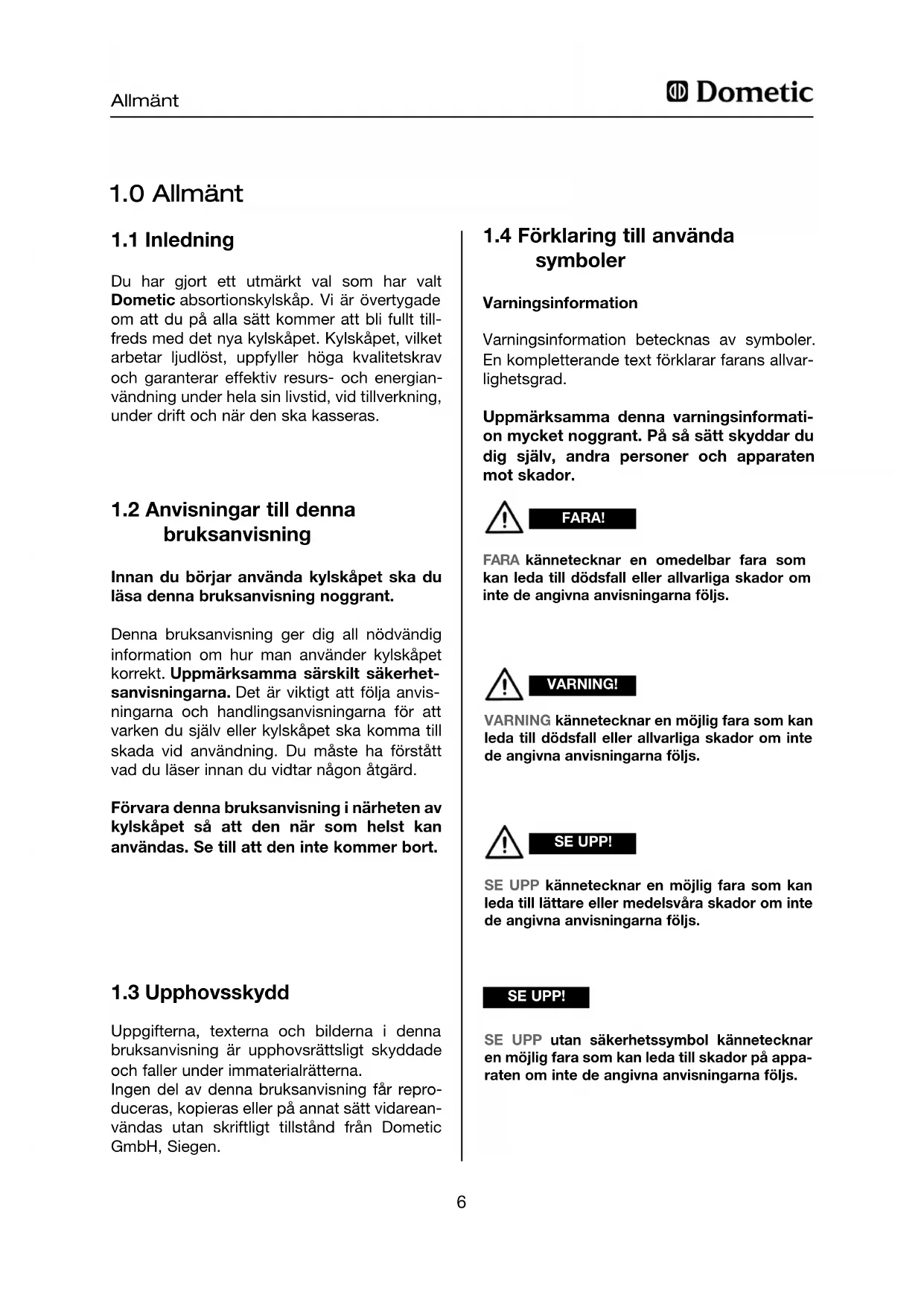

Du har gjort ett utmärkt val som har valt Dometic absorptionskylskåp. Vi är övertygade om att du på alla sätt kommer att bli fullt tillfreds med det nya kylskåpet. Kylskåpet, vilket arbetar ljudlöst, uppfyller höga kvalitetskrav och garanterar er effektiv resurs- och energianvändning under hela sin livstid, vid tillverkning, under drift och när den ska kasseras.

1.2 Anvisningar till denna bruksanvisning

Innan du börjar använda kylskåpet ska du läsa denna bruksanvisning noggrant.

Denna bruksanvisning ger dig all nödvändig information om hur man använder kylskåpet korrekt. Uppmärksamma särskilt säkerhetsanvisningarna. Det är viktigt att följa anvisningarna och handlingsanvisningarna för att varken du själv eller kylskåpet ska komma till skada vid användning. Du måste ha förstått vad du läser innan du vidtar åtgärder.

Förvara denna bruksanvisning i närheten av kylskåpet så att den när som helst kan användas. Se till att den inte kommer bort.

1.3 Upphovsskydd

Uppgifterna, texterna och bilderna i denna bruksanvisning är upphovsrättsligt skyddade och faller under immaterialrätterna.

Ingen del av denna bruksanvisning får reproduceras, kopieras eller på annat sätt vidareanvändas utan skriftligt tillstånd från Dometic GmbH, Siegen.

1.4 Förklaring till använda symboler

Varningsinformation

Varningsinformation betecknas av symboler. En kompletterande text förklarar farans allvarlighetsgrad.

Uppmärksamma denna varningsinformation mycket noggrant. På så sätt skyddar du dig själv, andra personer och apparaten mot skador.

FARA!

FARA kännetecknar en omedelbar fara som kan leda till dödsfall eller allvarliga skador om inte de angivna anvisningarna följs.

VARNING!

VARNING kännetecknar en möjlig fara som kan leda till dödsfall eller allvarliga skador om inte de angivna anvisningarna följs.

SE UPP!

SE UPP kännetecknar en möjlig fara som kan leda till lättare eller medelsvåra skador om inte de angivna anvisningarna följs.

SE UPP!

SE UPP utan säkerhetssymbol kännetecknar en möjlig fara som kan leda till skador på apparaten om inte de angivna anvisningarna följs.

Information

INFORMATION ger dig kompletterande och användbar information om hur du ska använda ditt kylskåp.

Miljöinformation

Miljöinformation ger dig användbar information om energisparning och kassering av apparaten.

1.5 Garanti

Garantiåtaganden sköts enligt EU-riktlinje 44/1999/CE och enligt normala villkor för aktuellt land. I garantifall, kontakta handlaren.

Eventuell skada orsakad av felaktig användning täcks inte av garantin. Garantin täcker inte modifieringar av apparaten eller om man inte använder originalreservdelar från Dometic. Garantin gäller inte heller om installations- och bruksanvisningen inte följs, och inget ansvar kan utkrävas.

1.6 Ansvarsbegränsning

Alla uppgifter och all information i denna bruksanvisning har framställts under iakttagande av gällande normer och föreskrifter som i enlighet med den senaste tekniska utvecklingsnivån. Dometic förbehåller sig rätten att när som helst utföra ändringar på produkten som motiveras genom produktens förbättring och säkerhet.

Dometic frånsäger sig allt ansvar vid skador som uppstår när:

bruksanvisningen inte följs, apparaten inte används föreskriftsenligt, icke originalreservdelar används, förändringar och ingrepp i apparaten genomförs.

1.7 Kundservice

Du kan hitta auktoriserade kundtjänstställen via telefonnumren i EuroService Network-häftet, som medföljer varje kylskåp. Du kan även hitta kundtjänstpartnern i din närhet på Internet på www.dometic.com.

Vid kontakt med kundservice ska man uppge modellnummer, produkt- och serienummer tillsammans med MLC-koden, om sådan finns! Du hittar denna information på typskylten inuti kylskåpet. Vi rekommenderar att du för in dessa uppgifter i det avsedda fältet på titelsidan av dessa anvisningar.

1.8 Reservdelar

Delar kan beställas över hela Europa från varje kundservice.

Vid kontakt med varje kundservice ska man uppge modell och produktnummer! Du hittar denna information på typskylten inuti kylskåpet.

1.9 Miljöinformation

Ammoniak (en naturlig förening av väte och kväve) används som kylmedel i kylenheten. Det för ozonlagret ofarliga cyklopentan används som drivmedel vid tillverkning av polyuretan-isoleringen.

1.9.1 Avfallshantering

För att garantera återvinning av återvinningsbart emballage, ska detta lämnas till det normala lokala insamlingssystemet. Apparaten ska överlämnas till ett lämpligt avfallsföretag som garanterar återanvändning av användbara komponenter och korrekt hantering av resterande delar. För miljövänlig dränering av kylmedel från alla absorptionskylskåp ska man vända sig till en lämplig avfallsanläggning.

Batterier får inte kastas i hushållssoporna. Lämna in använda batterier till handlaren eller en sopstation.

1.9.2 Energispartips

Vid en genomsnittlig omgivande temperatur på 25 °C räcker det att köra kylskåpet med termostaten i mittläget. Om möjligt, sätt endast in livsmedel som är nerkylda i förväg. Kylskåpet får inte utsättas för direkt solljus eller en annan värmekälla (t.ex. värmeaggregat). Se till att luftcirkulationen från kylskåpsaggregatet inte hindras. Fördela hyllorna jämnt i kylutrymmet för att utnyttja energin så effektivt som möjligt. För att inte förhindra den interna luftcirkulationen får förvaringshyllorna och facken inte överfyllas.

Håll ett avstånd (ca 10 mm) mellan kylvarorna och efterförångaren ("kylflänsar"). Regelbunden avfrostning sparar energi (se Avfrostning). Öppna endast kylskåpsdörren under en kort tid när varor tas ut. Starta kylskåpet cirka 12 timmar innan det fylls.

1.10 Konformitetsförklaring

Aktuell "Försäkran om överensstämmelse" kan även erhållas direkt av Dometic GmbH, Siegen.

2.0 Säkerhetsanvisningar

2.1 Föreskriftsenlig användning

Kylskåpet är konstruerat för installation i fritidsfordon som husvagnar eller husbilar. Apparaten har certifierats för en användning enligt EU:s gasriktlinje.

Använd kylskåpet uteslutande till att kyla och lagra livsmedel.

VARNING!

Kylskåpet lämpar sig inte för fackmässig förvaring av läkemedel.

Följ här anvisningarna på läkemedlets bipacksedel.

2.2 Användarens ansvar

Personer som manövrerar kylskåpet måste känna till anvisningarna i denna bruksanvisning och hur man använder det på ett säkert sätt.

Denna produkt får användas av barn som är 8 år och äldre liksom av personer med försämrad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet av och/eller kunskap om produkten, om vederbörande övervakas eller har undervisats om hur produkten används och vilka faror som kan uppstå till följd av detta. Barn får inte leka med produkten. Barn får inte rengöra eller underhålla produkten.

[EN 60335-2-24, 7.12]

2.3 Skydda barnen efter det att apparaten kasserats

VARNING!

När kylskåpet kasseras, ska alla dörrar på kylskåpet tas bort och förvaringshyllorna lämnas kvar på plats i kylskåpet. Detta förhindrar ofrivillig instängning och kvävning.

2.4 Arbete på och kontroll av kylskåpet

VARNING!

Arbete med gas-, avgasutsugs- och elektriska komponenter får endast utföras av auktoriserad fackpersonal.

Icke fackmässiga åtgärder kan leda till allvarliga sak- och/eller personskador.

FARA!

Använd aldrig öppen låga för att kontrollera om gasförande komponenter och ledningar är otäta!

Det råder brand- eller explosionsfara.

VARNING!

Öppna aldrig absorbatoraggregatet! Det står under högt tryck.

Det råder fara för personskador!

2.5 Kylmedelsinformation

Detta är en naturlig förening som också används i rengöringsmedel i hushållet (1 liter salmiakrengöringsmedel innehåller upp till 200g ammoniak - ungefär dubbelt så mycket som används i kylskåpet). Natriumkromat används som korrosionsskydd (1,8 viktprocent av lösningsmedlet).

Om du känner ammoniaklukt:

VARNING!

Stäng av apparaten. Öppna alla fönster och dörrar för att säkerställa att rummet ventileras. Lämna rummet. Informera auktoriserad kundservice hos Dometic.

2.6 Apparater med elektronik (MES/AES)

Fordonstillverkaren använder ofta ett så kallat batterihanteringssystem som i släpvagnsdrift försörjer husvagnen med en kontinuerlig spänning.

Om fordon + släpvagn står stilla med avstängd motor i mer än 30 minuter stänger batterihanteringssystemet automatiskt av den kontinuerliga plusförsörjningen till husvagnen (för att förhindra att batteriet laddas ur). Kylskåp med elektronisk kontroll (MES/AES) är då inte i drift.

Kontrollera om ditt dragfordon förfogar över ett batterihanteringssystem.

För att använda MES/AES-kylskåp måste en kontinuerlig 12 V-spänningsförsörjning garanteras.

Driftstrycket hos tryckreduceraren i gasanläggningen måste absolut överensstämma med det värde som anges på kylskåpets typskylt. Jämför driftstryckets värde på typskylten med värdet på gastubens tryckvakt.

Alla Dometic-kylskåp är utrustade för anslutningstryck på 30 mbar. Använd Truma-förtrycksregulator VDR 50/30 vid en anslutning till en 50 mbar-anläggning.

VARNING!

Det är inte tillåtet att driva apparaten med gas

på bensinstationer, på färjor och på biltåg medan husvagnen/husbilen transporteras med ett transport- eller bärningsfordon.

Det råder brandfara!

Stäng av apparaten.

Om du känner gaslukt:

Öppna alla fönster och lämna rummet. Aktivera inga elektriska anordningar och undvik att använda öppna lågor. Stäng gasflaskventilen och håll den stängd tills felet har åtgärdats. Rådgör med auktoriserad fackpersonal*.

* auktoriserad fackpersonal

Auktoriserad fackpersonal är erkända sakkunniga personer som tack vare deras utbildning och kunskaper kan garantera att kontrollen sker på ett riktigt sätt.

2.8 Säkerhetsanvisningar för förvaring av livsmedel

Det finns inte någon typ av kylutrustning som kan förbättra kvaliteten på livsmedel. Maximalt kan den vid tidpunkten för förvaringen upprätthålla kvaliteten på livsmedlet under en kortare period.

Tänk på följande särskilda förutsättningar när livsmedel förvaras i ett kylskåp som är inbyggt i ett fordon:

Förändringar orsakade av klimatet, som exempelvis temperaturförändringar. Hög inomhustemperatur när fordonet står stilla och parkerat och utsätts för direkt solljus (möjlig temperatur upp till 50°C). Kylskåp inbyggt bakom fönster och direkt solljus. Alltför snabb förvaring av varor strax efter att apparaten har tagits i drift. Användning av kylskåpet under färden med energikälla 12V. Variationer i spänningsförsörjningen på parkeringsplatsen vid användning av energityp 230V

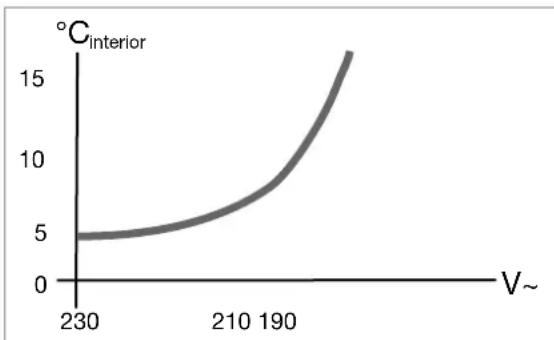

Schema

Vid dessa speciella förhållanden kan kylskåpet inte garantera den nödvändiga temperatur som krävs för livsmedel som snabbt blir dåliga. Till varor som snabbt blir dåliga hör alla produkter med angivet utgångsdatum och en lägsta förvaringstemperatur på +4°C eller mindre, speciellt kött, fågel, fisk, korv, färdigprodukter.

Förvaring av livsmedel:

Råa och kokade varor ska förpackas separat (t.ex. i behållare, aluminiumfolie eller liknande). Omslagsförpackningar på enskilda förpackningar får endast avlägsnas om alla nödvändiga uppgifter, som exempelvis utgångsdatum, finns utsatta på de enskilda förpackningarna. Uppmärksamma anvisningarna och beskrivningarna beträffande förfallodatum på varornas omslagsförpackningar. Kylda varor får inte befinna sig utanför kylskåpet alltför länge. Livsmedel med kortast förfallodatum ska stå längst fram. Paketera om rester och ät upp dem så snart som möjligt. Tvätta händerna före och efter kontakt med livsmedel. Rengör kylskåpet invändigt regelbundet. Uppmärksamma avsnitt Rengöring i den här bruksanvisningen

Omgivningssituationen påverkar aggregatets effektivitet. Välj mellanläge vid omgivningstemperaturer mellan +15°C och +25°C (jämför inställning av kylutrymmets temperatur). Där arbetar aggregatet i sitt optimala effektivitetsområde.

DOMETIC-kylskåp arbetar enligt absorptionsprincipen. Fysikaliskt betingat reagerar ett absorptionssystem långsamt på förändringar i termostaten, vid köldförlust när kylskåpsdörren öppnas eller när man sätter in matvaror i kylen. Kylskåpet uppfyller effektivitetskraven för klimatklass SN enligt EN/ISO 7371 vid en omgivande temperatur på mellan +10°C och +32°C.

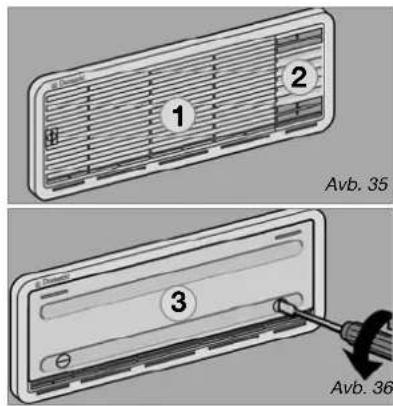

Kall luft kan påverka aggregatets prestanda negativt. Montera vinterskydden om du vid låga utomhustemperaturer fastställer en kyleffektförlust (se Drift vid låga utomhustemperaturer). Vid omgivande temperaturer på över +32°C under längre perioder rekommenderas installation av Dometics extraventilator (art.-nr 241 2985 - 01).

3.0 Modellbeskrivning

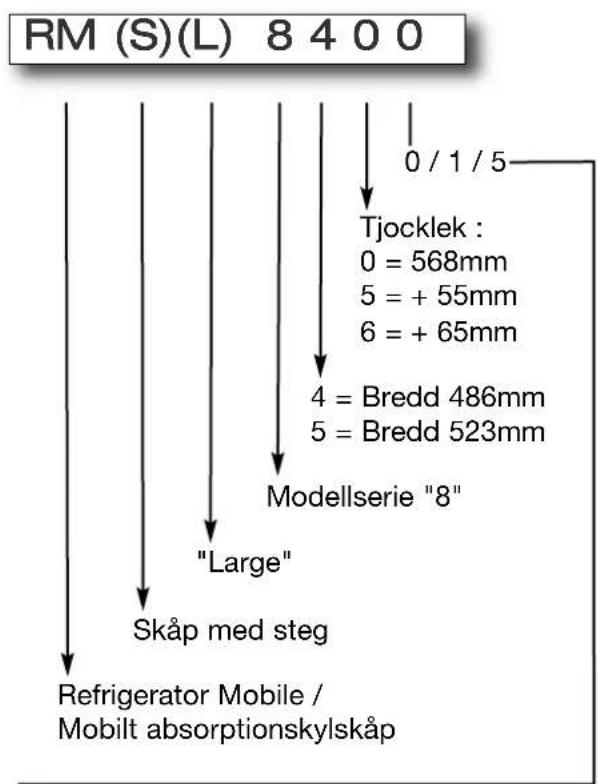

3.1 Modellbeteckning

Exempel:

0

manuellt energival + manuell tändning (batteritändning)

1

manuellt energival, automatisk tändning (MES)

5

automatiskt och manuellt energival, automatisk tändning (AES)

3.2 Kylskåpets typskylt

Du hittar kylskåpets typskylt inuti kylskåpet. På den står alla viktiga uppgifter till kylskåpet. Där står modellbeteckningen, produktnumret och serienumret. Dessa uppgifter behöver du alltid när du kontaktar kundtjänst eller vid beställning av reservdelar.

1 Modellnummer 2 Produktnummer 3 Serienummer 4 Elektriska anslutningsvärden 5 Gastryck

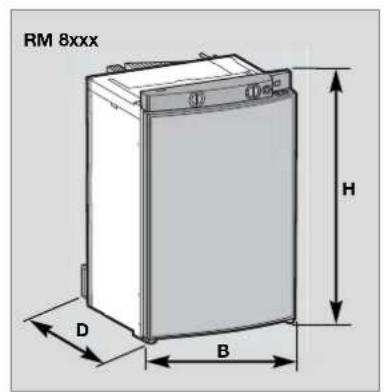

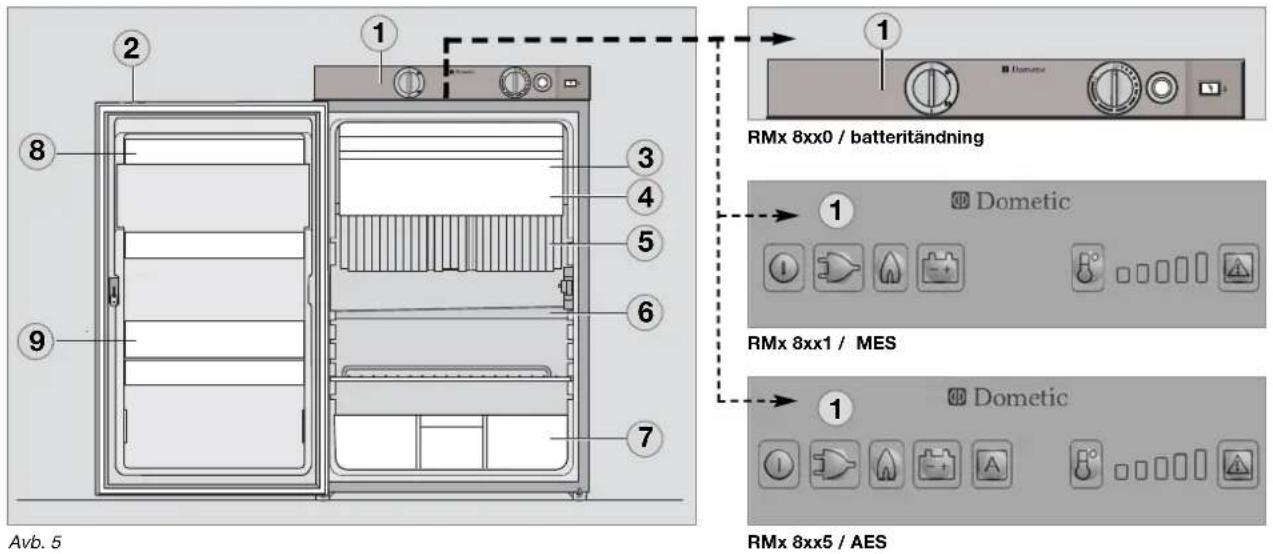

3.3 Tekniska data

Avb.3 Avb.2

Avb.4

Tekniska data / Modeller med välvd dörr

Modelt Mått BruttokapacitetH x B x D (mm) i nkl./exkldjup inkl. dorr fr	Anslutnings- värdenbørden		Förbrukning * Nettovikt Tändningel/gas Piezo automabä 24h tisk	Förbrukning * Nettovikt Tändningel/gas Piezo automabä 24h tisk
	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8401	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8405	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RM 8400	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RM 8401	80 / 85 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RM 8405	80 / 85 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RMS 8460	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8461	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8465	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8500	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8501	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8505	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8550	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RMS 8551	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RMS 8555	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RM 8500	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RM 8501	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RM 8505	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RM 8550	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RM 8551	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RM 8555	80 / 85 lit.	11 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RML 8550	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W
RML 8551	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W
RML 8555	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W
RMSL 8500	1245x523x68	145/155 lit.	28 lit.	190 W / 170 W
RMSL 8501	1245x523x68	145/155 lit.	28 lit.	190 W / 170 W
RMSL 8505	1245x523x68	145/155 lit.	28 lit.	190 W / 170 W

Vi förbehåller oss rätten att göra tekniska ändringar. *Medelförbrukning uppmätt vid en genomsnittlig omgivande temperatur på 25°C i enlighet med ISO-standard.

Tekniska data / Modeller med rak dörr

Model Mått Bruttokapacitet		Anslutnings-värden		Förbrukning * Nettovikt Tändningel/gas Piezo automata
		H x B x D (mm) i nkl./exkl.
		Djup inkl. dorr frorstfack frostfack nät/batteri		på 24h tisk
RMS 8500	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8501	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8551	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8501	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8551	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg

3.4 Förklaring till kylskåpet

1 Manöverorgan 2 Knapp för dörrlås 3 Frostfack (uttagbart) 4 Inläggsgaller (tillval, kan sättas in vid uttaget frysfack) 5 Efterfyllare för kylutrymme 6 Smältvattensavloppsränna 7 Grönsaksfack 8 Övre hylla med klaff, inläggsmöjlighet för valfri ägghylla 9 Undre hylla med flaskhållare

Önskad energikälla väljs med energivalsomkopplaren (batteritändningsmodell) eller energivalsknappen (MES, AES). Apparater med automatiskt energival (AES) har även funktionen "Automatic mode". AES-elektroniken väljer automatiskt energikälla efter en prioritetsordning

i

När apparaten först används kan en viss lukt kännas. Den försvinner efter några timmar. Ventilera rummet väl. ■ Parkera fordonet vågrätt, särskilt vid idrifttagning och påfyllning av kylskåpet innan resan påbörjas. ■ Kylaggregatet går ljudlöst. ■ Kylskåpet uppnår sin drifttemperatur efter några timmar, medan frostfacket bör bli kallt inom ca en timme.

4.1 Rengöring

Innan du tar kylskåpet i drift rekommenderas att du rengör det in- och utvändigt och att du i fortsättningen regelbundet gör kylskåpet rent.

Använd en mjuk trasa och ljummet vatten med ett milt diskmedel.

Skölj av apparaten med rent vatten och torka noggrant.

Håll smältvattenrännan fri från avlagringar.

För att undvika att materialet förändras:

Använd inte såpa eller hårda slipmedel, eller lutbaserade rengöringsmedel. Låt inte dörrpackningarna komma i kontakt med olja eller fett.

4.2 Underhåll

Enligt tillämpliga bestämmelser ska man observera att gasutrustningen och dess tillhörande avgasutsugssystem ska inspekteras innan de används första gången och därefter vartannat år av en auktoriserad fackpersonal i överensstämmelse med den europeiska normen EN1949. Ett certifikat ska utfärdas efter en sådan inspektion. Det åligger användaren att se till att en sådan inspektion utförs. Gasbrännaren ska rengöras vid behov, men minst en gång per år. Vid användning av motorgas (tank eller påfyllningsbara flaskor) förkortas underhållsintervallet till en gång i halvåret eller i kvartalet. Spara handlingar som styrker utförda underhållsarbeten på kylskåpet. ■ Arbete på gas- och elektrisk utrustning får endast utföras av behörig fackpersonal.

Det rekommenderas att sådant arbete utförs av ett auktoriserat kundservicecenter.

Vi rekommenderar en service efter att fordonet under en längre tid inte använts. Kontakta då vår kundservice.

4.3 Strömdrift

12V (ombord-) batterispänning

SE UPP!

12V-driften bör bara användas då motorn går, för att undvika urladdning av fordonets batteri.

230V-försörjning

SE UPP!

Denna drift kan endast väljas där matarspänningen på strömtillförseln överensstämmer med de värden som anges på dataskylten. Avvikande värden kan orsaka skador på apparaten.

4.4 Gasdrift (flytande gas)

Kylskåpet måste drivas med flytande gas (propan eller butan) inte med naturgas eller stadsgas. - Om man använder motorgas ska man tänka på att brännaren, på grund av det sätt som gasen förbränns på, måste rengöras oftare (2 - 3 gånger om året rekommenderas). I Europa är det tillåtet med gasdrift medan man kör om fordonets gasinstallation är utrustad med en slangbrottssäkring. Man måste följa de nationella bestämmelserna i respektive land. På ca 1000 m ö.h. kan fysikaliskt betingade störningar uppträda när man tänder gasen (detta är inget funktionsfel!). När kylskåpet används första gången, och efter byte av gasflaska, kan gasrören innehålla luft. Kör kylskåpet eller eventuella andra gasapparater (t.ex. spis) ett litet tag för att få bort luften i gasrören. Gasen tänds då utan fördröjning. ■ Alla kylskåp med manuell tändning är utrustade med automatisk flamvakt, vilken automatiskt stänger av gastillförseln cirka 30 sekunder efter att lågan slocknat.

VARNING!

På och i närheten av bensinstationer är gasdrift alltid förbjuden!

Öppna ventilen på gastuben. Öppna avstängningsventilen till kylskåpets gastillförsel.

4.5 Förklaring till manöverorgan

INFORMATION!

Följ den beskrivning som passar DIN modell.

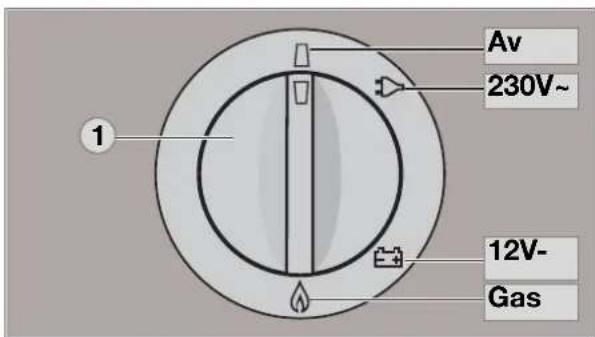

Manuellt energival / manuell tändning, batteritändning (RM 8xx0):

1= Kontaktor/energivalsomkopplare 2- Temperaturregulator 3-Batteritändning(gas) 4 Flamindikator (galvanometer)

Avb.6 Avb.7

Manuellt energival / automatisk tändning MES (RM 8xx1):

Avb.8

1 = Knapp PÅ/AV 2 = Energivalknapp 230V~ 3 = Energivalknapp GAS 4 = Energivalknapp 12V- 6 = Temperaturnivåknapp 7 = Temperaturnivåvisning 8 = LED Störning/Reset-knapp GAS-STÖRNING

Påsättning/avstängning

Påsättning med knapp (1), tryck i 2 sek. ■Avstängning med knapp (1), tryck i > 2 sek.

Automatiskt energival / automatisk tändning AES (RM 8xx5):

Avb.9

1 = Knapp PÅ/AV 2 = Energivalknapp 230V~ 3 = Energivalknapp GAS 4 = Energivalknapp 12V 5 = Valknapp "AUTOMATISK" 6 = Temperaturnivåknapp 7 = Temperaturnivåvisning LED Störning/Reset-knapp GAS-STÖRNING

Påsättning/avstängning

Påsättning med knapp (1), tryck i 2 sek. ■Avstängning med knapp (1), tryck i > 2 sek.

Manuell drift

Urval av energikälla med knapp (2, 3, 4) Ställ in temperaturnivån med knapp (6)

Automatisk drift

Omkoppling till "Automatisk" med knapp (5) Automatiskt energival (efter tillgänglighet):

1.) Solenergi (12V-) 2.) 230V 3.) 12V- 4.) Flytande gas

Ställ in temperaturnivån med knapp (6)

4.6 Modeller RM 8xx0

Apparater med batteritändning (manuellt energival)

4.6.1 Strömdrift

Avb. 10

Avb. 11

För att sätta på apparaten vrider man energi-väljomkopplaren (1) till höger till läge:

för 230V-drift,

för 12V-drift.

4.6.2 Gasdrift (flytande gas)

Avb. 12

Avb. 13

1. Sätt vridväljomkopplaren (1) i läge
2. Vrid temperaturväljaren (2) åt höger och tryck in den. Håll reglaget intryckt.

Avb. 14

1. Tryck därefter på betjäningsknappen (3) för batteritändningen och håll den intryckt. Tändningen sker automatiskt.
2. Galvanometerns visare (4) vandrar till det gröna området när flamman har tänts. Kylskåpet är påslaget. Håll vridknappen (2) intryckt i ytterligare ca 15 sekunder och släpp den sedan.

4.6.3 Inställning av kylutrymmets temperatur

Bild 15

Med vridknappen (2) kan man välja temperatur i kylutrymmet.

Skalan börjar med positionen MIN (smal balk = varmaste temperatur) och går till positionen MAX (bred balk = kallaste temperatur).

Tänk på att temperaturnivåerna inte är tillordnade några absoluta temperaturvärden.

Välj mellanläge (A) vid omgivningstemperaturer mellan +15°C och +25°C. Då arbetar aggregatet i sitt optimala effektivitetsområde.

12V-drift: Kylskåpet körs utan termostatreglering (kontinuerlig drift).

4.7 Modeller RM 8xx1

MES-apparater (manuellt energival)

4.7.1 Strömdrift

Bild 16

För att sätta på apparaten trycker man på knappen (1) i ca. 2 sekunder.

Kylskåpet startar med den senast valda energikällan.

230V-drift:

Tryck på knappen (2):

12V-drift:

Tändningen sker automatiskt med en tändautomat.

Flamman slocknar när den inställda kylutrymmestemperaturen har nåtts och tänds på nytt när kylutrymmestemperaturen åter stiger. Om flamman inte brinner efter det första tändningsförsöket upprepar tändautomaten tändningen (längd 30 sek.) två gånger med ett avstånd på 2 minuter. Om flamman inte brinner efter det visas en störning.

4.7.3 Inställning av kylutrymmets temperatur

Avb. 18

Med knapp (6) kan man välja temperatur i kylutrymmet.

LED-indikatorer (7) motsvarande den inställda temperaturen tänds.

Skalan börjar med MIN-läget vid den nedre LED-indikatorn (liten balk = varmaste temperatur) och sträcker sig upp till MAX-läget vid den övre LED-indikatorn (stor balk = kallaste temperatur). Tänk på att temperaturnivåerna inte är tillordnade några absoluta temperaturvärden.

4.8 Modeller RM 8xx5

AES-apparater (manuellt och automatiskt energival)

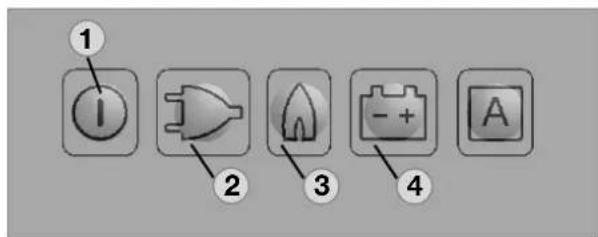

4.8.1 Manuell drift

Avb. 19

För att sätta på apparaten trycker man på knapp (1) i ca. 2 sekunder.

Kylskåpet startar med den senast valda energikällan.

230V-drift:

För att sätta på apparaten trycker man på knapp (1) i ca. 2 sekunder.

Kylskåpet startar med den senast valda energikällan.

Automatisk drift:

Omkoppling till "Automatisk" med knapp (5):

Elektroniken väljer automatiskt mellan de tre möjliga energikällorna 230V - 12V - flytande gas. Styrelektroniken ser automatiskt till att kylskåpet förses med energi från den mest gynnsamma energikällan.

Prioritetsordning: 1.) Solenergi (12V-)

2.) 230V~ 3.) 12V- 4.) Flytande gas

När det finns tillräckligt med nätspänning (>195V), väljs denna energikälla i första hand. Om en solcellsanläggning finns installerad, som kan försörja kylskåpet med energi, så har 12V-försörjning via solcellsanläggningen högst prioritet.

12V-driften är annars endast aktiv när motorn är påslagen.

Från styrelektroniken väljs enligt prioritetsordningen GAS som energikälla först om ingen av de båda elektriska energikällorna står till förfogande.

Man kan när som helst byta till manuellt val av energikälla.

4.8.3 Inställning av kylutrymmets temperatur

se Pkt. 4.7.3 Inställning av kylutrymmets temperatur

4.8.4 Tankningsuppehåll vid drift i automatikläget

För att undvika en oönskad omkoppling till gasdrift under tankning, startar elektroniken kylskåpets gasdrift först 15 minuter efter att motorn stängts av. Under denna tid är apparaten i driftberedskap ("stand-by").

LED-indikatorn för temperaturnivå lyser då inte, medan alla andra visningar förblir aktiva.

VARNING!

På och i närheten av bensinstationer är drift med öppen låga förbjuden.

Om tankningsuppehållet skulle vara längre än 15 minuter måste kylskåpet stängas av, eller ställas in på en annan energikälla.

4.8.5 Tillsatsfunktioner (MES och AES)

■ LED-indikatorns ljusstyrka minskar efter några sekunder om man inte fortsätter trycka på knapparna. Om man trycker på en knapp tänds indikatorn på nytt. Tryck en gång till för att aktivera önskad funktion. Störningar visas genom att störningsindikatorn blinkar. - Om dörren står öppen för länge (längre än 2 minuter) ljuder en akustisk varningssignal (pulserande pipton). - Om den elektroniska styrningen känner av en störning ljuder en akustisk varningssignal (pulserande pipton). Samtidigt blinkar indikatorn (se punkt Anvisningar till felindikator och felavhjälpning).

4.9 Autark gasdrift och batterifack som tillval

För modellvariant RM 8xx1 (apparater med elektronik) finns ett batterifack som tillval (1) i elektronikhuset för intern (självförsörjande) spänningsförsörjning av elektroniken (tillval).

Batterifack Avb. 21

Batterier ingår ej.

Sätt i batterier (8 x AA 1.5 V) i batterifacket innan kylskåpet tas i drift.

Autark gasdrift

Så länge 12V-likspänningsförsörjningen ombord är aktiv kan alla driftlägen väljas. Batterifacket är avstängt.

Om 12V-likspänningsförsörjningen ombord saknas eller om spänningsförsörjningen bryts under drift kopplar elektroniken automatiskt om till den apparatinterna (batteri-) spänningskällan.

Kylskåpet kan nu endast drivas i gasläget.

I drift med apparatens interna batterier är alla LED-indikatorer med undantag för GAS-LED av. GAS-LED blinkar med 15 sekunders mellanrum.

Om man trycker på en knapp tänds dessutom LED-indikatorerna för temperaturnivå (7, Avb. 8).

Om den apparatinterna batterispänningen är för låg ljuder en akustisk signal (pipton) med 15 sekunders mellanrum. Byt då ut batterierna i batterifacket.

4.9.1 Lägga i / byta batterier

Stäng av kylskåpet, enligt beskrivning under punkt Urdrifttagning.

Öppna batterifacket Avb. 22

Dra ut batterifacket Avb. 23

SE UPP!

Ta ut urladdade batterier. Byt ut batterierna helt. Blanda inte olika batterityper. Tänk på polariteten! ■ Anslut inte batterier som inte är uppladdningsbara till laddaren. Ta ut de uppladdningsbara batterierna ur batterifacket innan de laddas upp. Undvik kortslutningar på kontakterna i batterifacket! Ta ut batterierna ur batterifacket om kylskåpet inte används under en längre tid.

Skydda miljön

Batterier får inte kastas i hushållssoporna. Lämna in använda batterier till handlaren eller en sopstation.

4.10 Dörrlås

SE UPP!

Stäng och lås alltid kylskåpsdörren innan körning!

Avb.24

Avb.25

Öppna dörren genom att trycka på låsknappen och dra upp den (se Avb. 24).

Stäng dörren genom att trycka på den. Du hör hur låset går i lås.

När fordonet står stilla kan låshaken fixeras på så sätt att dörren lättare kan öppnas (se Avb. 26-27).

4.10.1 Fixera och lossa dörråskolven när fordonet står stilla

Om fordonet ställs på en ställplats för en längre tid kan dörrens låshake klämmas fast med en regel. Dörren kan nu öppnas manuellt utan att trycka på låsknappen.

Fixera

Avb.27

Lossa

Avb. 28 Avb.29

4.11 Belysning

Innerbelysningen styrs via en dörrkontakt. Om dörren står öppen längre än 2 minuter ljuder en akustisk varningssignal (pulserande pipton).

Undantag: modeller med batteritändare.

Avb. 30

Om det förekommer en störning, ta kontakt med behörig Dometic kundservice.

Förvaringshyllorna kan tas ut genom att lyfta dem lite och dra ut dem ur löpskenorna. De kan placeras efter eget önskemål.

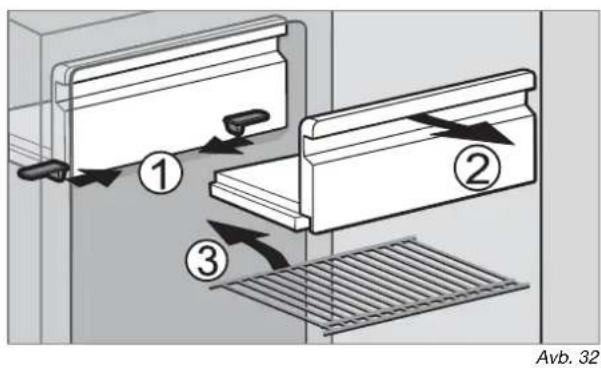

4.13 Utagbart frostfack

För att utöka kylutrymmet kan man ta ut frostfacket.

1. Haka ur frostfacket på båda sidorna.
2. Dra ut frostfacket.

Förvara frostfacket på en plats där det inte kan komma till skada.

Om man tar ut frostfacket får man plats med ytterligare en förvaringshylla (3).

4.14 Byte av batteri i tändaren

Apparater med batteritändning (RM 8xx0)

Avb. 33

Avb. 34

Vrid hatten på betjäningsknappen (1) ca 90° åt vänster med hjälp av en skruvdragare. När man dragit ut hatten kan batteriet (2) (1,5 V AAA/R3/ Micro) tas ut och bytas ut.

Beakta polningen!

4.15 Drift vid låga utomhus-temperaturer

Kontrollera regelbundet att inte ventilationsgallren (1) och avgasutsugssystemet (2) är täckta av snö, blad eller dylikt.

Kall luft kan påverka aggregatets prestanda negativt. Montera vinterskydden (3) om du vid låga utomhustemperaturer fastställer en kyleffektförlust. Aggregatet skyddas på så sätt mot kall luft.

Ventilationsgaller LS100

Ventilationsgaller LS200 + vinterskydd

SE UPP!

Kylskåp med en kapacitet upp till 130 l. Montera inte det övre vinterskyddet under gasdrift.

• Se Tekniska data eller uppgifterna på typskylten

Montera fast båda vinterskydden när fordonet är ur drift en längre tid eller när fordonet rengörs utvändigt.

Följande ventilationsgaller kombinationer kan installeras i fordonet. LS 100 och LS 200 eller två gånger LS 200 för kylskåp med en kapacitet upp till 130 l; två gånger LS 300 (utan bild) för kylskåp med en kapacitet upp till 130 liter.

Beakta detta vid köp av vinterskydd.

För ventilationsgaller LS 300 erbjuder Dometic vintersats EWS 300 som används vid mycket låga temperaturer från +5°C till -30°C.

4.16 Förvara livsmedel och göra isbitar

4.16.1 Förvara livsmedel i kylutrymmet

Ta kylskåpet i drift ca 12 timmar innan det börjar användas. Lägg alltid in varor som redan är kylda. Var redan vid inköp och transport noggrann att varorna är ordentligt nedkylda. Använd kylväskor. Öppna endast kylskåpsdörren under en kort tid när varor tas ut. Varor ska förvaras förpackade, helst i slutna förpackningar, aluminiumfolie eller dylikt och separat från varandra för att förhindra uttorkning och luktbildning. Låt uppvärmda varor svalna innan de ställs in i kylskåpet. Varor som kan avge lättflyktiga eller brännbara gaser får inte förvaras i kylskåpet. För att inte förhindra den interna luftcirkulationen får förvaringshyllorna och facken inte överfyllas. Håll ett avstånd (ca 10 mm) mellan kylvarorna och förångaren ("kylflänsar"). Kylskåpet får inte utsättas för direkt solljus. Uppmärksamma att temperaturen inne i ett last fordon stiger kraftigt vid solljus. Detta kan ha en negativ inverkan på kylskåpet. Se till att luftcirkulationen från kylskåpsaggregatet inte hindras. Ventilationsgallren får inte blockeras.

4.16.2 Förvara livsmedel i frostfacket

Kolsyrehaltiga drycker får inte förvaras i frostfacket. Frostfacket är lämpligt för tillverkning av istärningar och kortvarig förvaring av djupfrysta livsmedel. Det är inte lämpligt för infrysning av livsmedel.

Vid lägre omgivande rumstemperaturer än +10°C kan temperaturen i frostfacket inte regleras jämnt, om kylskåpet utsätts för dessa temperaturer under en längre tid. Detta kan då leda till att temperaturen stiger i frostfacket och att matvarorna tinar.

4.16.3 Kylskåpsfack

Avb. 37

1 Frostfacket: redan frusna varor (djupfrysta varor) 2 Mellersta facket: mjölkprodukter, tillagade maträtter 3 Undre facket: kött, fisk, varor för upptining 4 Grönsaksfacket: sallad, grönsaker, frukt 5 Övre dörrhyllan: ägg, smör 6 Mellersta dörrhyllan: burkar, dressing, ketchup, sylt 7 Undre dörrhyllan (dryckesfack): drycker i flaskor eller paket

4.16.4 Göra isbitar

Isbitar fryses bäst över natten. Nattetid har kylskåpet utsatts för lägre belastning och enheten har mer reserver.

Avb. 38

Avb. 39

1. Fyll islådan med dricksvatten.
2. Placera islådan i frostfacket.

VARNING!

Använd endast dricksvatten!

4.17 Urdrifttagning

Avb. 40

Avb. 41

AvD.42

Ayd.43

På batteritändningsmodeller sätter man energivsomkopplare (1) på Lage "AV". Apparaten ar avständg (Avb. 40).

MES- och AES-modeller stangs av med knappen (2) Hall knappen (2) intryckt i 3 sekunder. Indikatorn slocknar och apparaten ar helt avstangd (Avb. 41).

Haka ur lasaanordningen till dorlaset genom att trycka in den och skjuta den framat. Om dorren nu stangs ar kylskapet anda oppet en liters spalt for att undvika mogelbildning - Om kylskapet skatar ur drift for en langre period, skavstangningsventilen i vagnen och ventilen pa gastuben stangas.

4.18 Avfrostning

Med tiden bildas det is på kylflänsarna innate i kylskapet. Det kan hända att det bildas mer ist på ena sedan. Det betyder inte att det ar nagot fel på frostfcket. När islagret ar cirka 3 mm tjockt skä kylskapet frostas av.

Stang av kylskapet, enligt beskrivning under punkt Udrifttagning. Ta ut isladan och alla livsmedel. Låt kylskapsdörren sta öppen for att släppa in luft och forhindra mögelbildning. Torka正式 kylfacken torra med en trasa after avfrostningen (frostfack och kylflansar ar isfria).

Anmärkning: Smaltvatten i kylskapets huvudutrémme samlas i en harfor avsedd behallare pa kylskapets baksida. Därifran avdunstar vattnet. Lagg en handduk i frostfacket och kylutrémmet fore avfrostningen for att samla upp det smälta vattnet.

SE UPP!

Islagret fär aldrig tas bort med vald, och avfrostningen fär inte paskyndas med hjälp av en varmekälla.

4.19 Byte av dekorplåt

Modeller RMS 84xx, RM 8xxx, RM(S)L 8xxx (med ram)

Dra av sidolisten (1) från dörren (listen är ditklämd, inte fastskruvad). Dra ut dekorplåten (2) ur dörren, sätt i den nya dekorplåten och sätt dit listen (1) igen.

Avb. 44

Avb. 45

Avb. 46

Dekorplåtens mått (med ram):

RMS 84xx, RM 8xxx

hålets bredd 486 mm

höjd, bredd, tjocklek

743 +/- 0.5 mm, 472.5 +/- 0.5 mm, max. 1.7 mm

hålets bredd 523 mm

höjd, bredd, tjocklek

743 +/- 0.5 mm, 508 +/- 0.5 mm, max. 1.7 mm

RM(S)L 8xxx

hålets bredd 523 mm

höjd bredd tjocklek

1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1,7 mm

Modeller RMx(L) 8xxx (dekorplåtsram)

Avb. 47

Avb. 48 Avb. 49

Avb. 50

4.20 Åtgärder vid driftstörningar

Störning: Kylskåpet kyler inte tillräckligt.

Möjlig orsak

Vidta följande åtgärder

• Kylaggregatet har inte tillräcklig ventilation.
• Termostaten är för lågt inställd.
• Förångaren har för mycket is.
• För mycket varma livsmedel nyligen inlagda.
• Apparaten har inte varit i drift tillräckligt länge.
• Den omgivande temperaturen är för hög.
• Kontrollera att ventilationsgallret inte är blockerat.
• Ställ termostaten på ett högre läge.
• Kontrollera att kylskåpsdörren är ordentligt stängd.
• Låt varm mat svalna innan den sätts in i kylskåpet.
• Kontrollera att kylutrymmet är nedkylt efter ca 4-5 timmar.
• Avlägsna ventilationsgallret med jämna mellanrum.

Störning: Kylskåpet kyler inte vid gasdrift.

Möjlig orsak

Vidta följande åtgärder

• Gastuben är tom.
• Är den förinställda spärrventilen öppnad?
• Finns det luft i ledningen?
• Byt gastub.
• Oppna sparrventilen.
• Stäng av och starta om kylskapet. Vid behov, upprepa omstart 3-4 ganger.

Störning: Kylskapet kyler inte vid 12V-drift.

Möjlig orsak

Vidtag foljande atgarden

• Fordonets säkring defekt. -Batteriet urladdat. -Tandningen ar inte pa.
• Värmeelement defekt (se även törningsindikator).
• Byt sakring.
• Kontrollera och ladda batteriet.
• Starta motorn.
• Informera Dometics kundservice.

Möjlig orsak

Vidta följande åtgärder

• Fordonets säkring defekt.
• Fordonet är inte anslutet till 230V-nätet.
• AES: Gasdrift trots nätanslutning?
• Byt säkring.
• Anslut till 230V-nätet.
• Apparaten kopplar om till gasdrift på grund av för låg nätspänning (kopplar automatiskt tillbaka till 230V-drift).
• Informera Dometics kundservice.

4.21 Anvisningar till felindikator och felavhjälpning

Kylskåp med elektronik (MES, AES) visar fel med indikator- eller displayblinking. Vid störning blinkar samtidigt LED-indikatorn "Störning" (8) till. Vid AES-modeller ljuder ett akustiskt alarm.

Innan auktoriserad kundservice kontaktas ska följande kontrolleras:

att instruktionerna i avsnitt Kylskapets manövrering har följts, att kylskåpet står vägrätt, att det går att köra kylskåpet med en tillgänglig energikälla.

4.21.1 Statusvisningar

MES

Avb. 51

1 = Knapp PÅ, 2 = Energiväljare 230V AC, 3 = Energiväljare GAS, 4 = Energiväljare 12V DC

AES

Avb. 52

5 = Väljare "AUTOMATISK", 6 = Temperaturnivåknapp, 7 = Temperaturnivåvisning, 8 = LED Störning/Reset-knapp GAS-STÖRNING

Drift med 12V-försörjning ombord

Indikator		Störning	Åtgård
28	blinka + akustisk signal 20 sek.	230V-läge: "230V" ej förefintigt eller För lågt	Kontrollera nitanslutting, nättspänning, säkring
48	blinka + akustisk signal 20 sek.	12V-läge: "12V" ej förefintigt eller För lågt	Kontrollera 12V-anslutting, ombordbatteri, säkring AES: Kontrollera D+ signal
38	blinka + akustisk signal 20 sek.	GAS/auto-läge: Flamman inte tänd	Kontrollera gasförsörjning (gasflaska, gasventil) Efter att störningen avhjalpts, tryck på knapp
Akustisk signal, i 15 sekunder, med 2 minu-ters mellanrum		Innerbelysningen ar pâtatt	Stäng dorrar, kontrollera dorrkontakten
27	blinka + akustisk signal 20 sek.	230V-läge: 230V värmeelement defekt	Byt ut 230V-värmeelementet, informera kundtjänst
47	blinka + akustisk signal 20 sek.	12V-läge: 12V värmeelement defekt	Byt ut 12V-värmeelementet, informera kundtjänst
7	blinka	Temperatursensorutan kontakt eller defekt	informera kundtjänst
37	blinka + akustisk signal 20 sek.	Brännare defekt eller aggregat defekt	Kontrollera brännare, brännarmunstycken och byt ut vid behov, informera kundtjänst

Drift med batterier (intern spänningsförsörjning)

Indikator	Störning	Åtgård
blinkar ljust Flamman inte tänd	Kontrolera gasförsörjning (gasflaska, gasventil)
	After att störningen avhjalpts, tryck på knapp
brännare defekt aller aggregat defekt	Kontrolera brännare, brännarmunstycken och byt ut vid behov, informera kundtjänst
Akustisk signal, med 15 sekunders mellan-rum	Underspänningsdetekter ing (interna batterier)	Byt ut batterier
Automatisch omkoppling från extern till intern spänningsförsörjning fungerar inte (bortfall av 12V-för-sörjningen ombord为此 elektronik)	Kylskåp fungerar inte; Gasdrift inte möglig trots att batterier används.	Stäng av och starta om kylskåpet.
		Spänningen ombord avbröts nrar gasdrift startades.
		Anmärkning: Under tändningen sker ingen automatakt omkoppling.

Bruksanvisning

1.6 Ansvarsbegränsning

För du sätter kylskåpet i drift på gas:

Öppna ventilen på gasflaskan. Öppna spärrkranen för gasförsörjningen till kylskåpet.

4.5 Förklaring till betjänings-element

OBS!

Tryck på knappen (2):

12V-drift:

4.8.4 Tankstopp under drift i automatiskt läge

4.19 Byte av dekorplåt

Modeller RMS 84xx, RM 8xxx, RM(S)L 8xxx (Dekorplåt med ram)

Innan du kontaktar en av våra auktoriserade serviceavdelningar bör du kontrollera om:
