Produkttype	Absorptionskøleskab til fritidskøretøjer
Mærke	Dometic
Model	RM 8550
Mål (H x B x D)	821 x 523 x 596 mm (normal dør)
Netto-/bruttokapacitet	111 / 118 liter
Fryserumsvolumen	12 liter
Vægt	30 kg
Strømkilder	230 V AC, 12 V DC, flydende gas (propan/butan)
Tilslutningseffekt	135 W (230 V), 130 W (12 V)
Gennemsnitligt forbrug (24 t)	Ca. 2,6 kWh (elektricitet) eller 270 g (gas)
Tændingstype	Manuel piezo-tænding (model RM 8xx0) eller automatisk (MES/AES til RM 8550)
Reguleringssystem	Elektronisk termostat (MES/AES) med manuel eller automatisk valg (AES)
Klimaklasse	SN (omgivelsestemperatur fra +10°C til +32°C)
Hovedfunktioner	Køling, frysning, indvendig belysning, dørlås, alarm ved åben dør
Sikkerhed	Gassikkerhedsanordning (automatisk afbrydelse efter 30 s, hvis flammen slukker), børnesikring (demontering af døre ved bortskaffelse)
Vedligeholdelse og rengøring	Indvendig/udvendig rengøring med blød klud og lunkent vand; manuel afrimning, når frostlaget når 3 mm
Reservedele og reparationsmuligheder	Reservedele tilgængelige via Dometics kundeservice; reparation må kun udføres af en autoriseret fagmand
Generelle oplysninger	Støjsvagt køleskab beregnet til autocampere og campingvogne; vandret drift; kølemiddel: ammoniak

Ofte stillede spørgsmål - RM 8550 DOMETIC

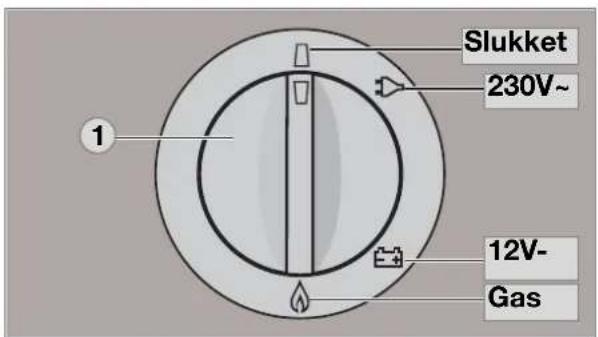

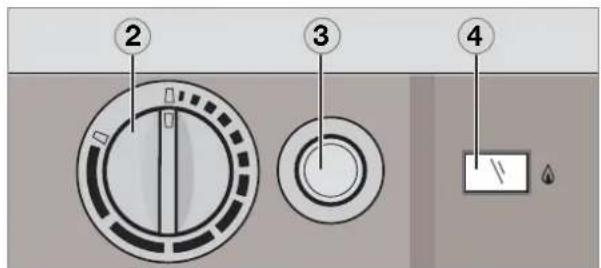

Hvordan tænder jeg køleskabet på gas?

Til modeller RM 8xx5 (AES) skal du trykke på gastændingsknappen (3). Tændingen er automatisk. Til manuelle modeller (RM 8xx0) drejes kontakten til gasposition, tryk på temperaturregulatoren og tryk på batteritændingsknappen. Hold den nede, indtil den grønne indikator lyser, slip derefter efter 15 sekunder.

Hvilken type batterier skal bruges til tænderen?

Brug et 1,5 V batteri af typen AAA R3/micro (til manuelle tændingsmodeller). Til elektroniske modeller (MES/AES) kræver det valgfrie batterirum 8 AA-batterier på 1,5 V.

Hvordan afrimes køleskabet?

Tag stikket ud af apparatet, fjern madvarer og isterningbakke. Lad døren stå åben for at tillade luftcirkulation. Brug aldrig skarpe genstande eller varmekilde til at fremskynde afrimningen. Tør vandet op med en tør klud.

Hvad gør jeg, hvis køleskabet ikke køler tilstrækkeligt?

Kontrollér, at ventilationsgitrene ikke er blokerede, at termostaten er indstillet på en koldere position, at døren lukker korrekt, og at apparatet ikke er for overfyldt. Vent 4-5 timer efter opstart. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge køleskabet på gas under kørslen?

Ja, i Europa, hvis køretøjets gasinstallation er udstyret med en sikkerhedsanordning mod slangebrud. Overhold nationale regler. Det er forbudt at bruge gas på tankstationer, færger eller under transport af køretøjet.

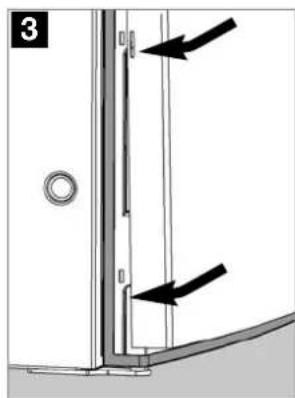

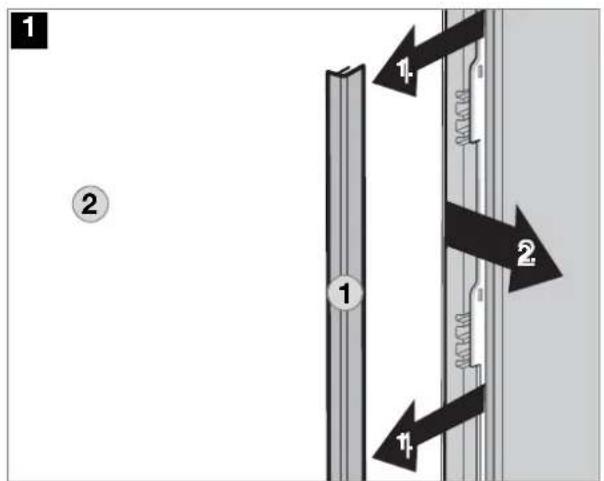

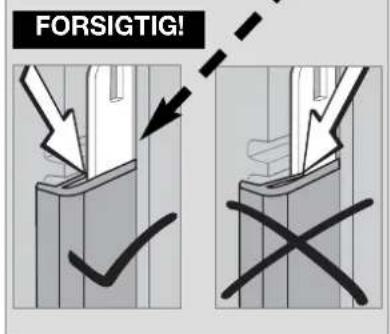

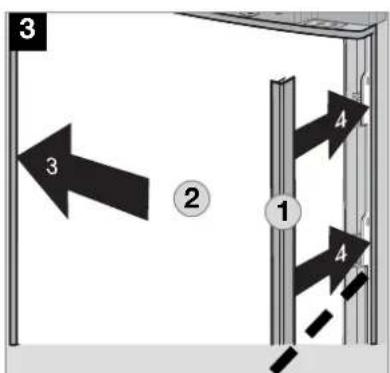

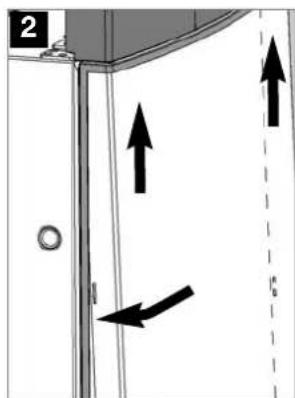

Hvordan udskifter jeg dekorationspladen?

Til modeller med ramme: træk i listen øverst på døren, skub dekorationspladen løs, indsæt den nye plade og sæt listen på igen. Pladens mål: højde 743 mm, bredde 508 mm, maks. tykkelse 1,7 mm til RM 8xxx-modeller.

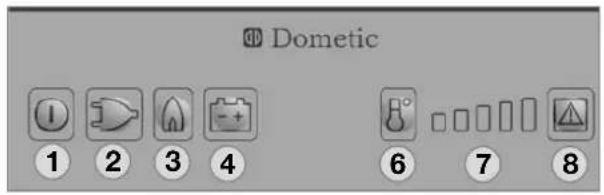

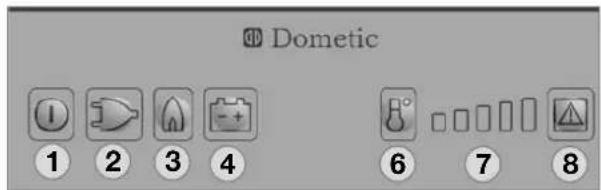

Hvad betyder blinkende fejlindikator?

LED-indikatoren 'Fejl' (8) blinker ved en fejl. Hvis f.eks. '230V'-indikatoren blinker, kontroller netspændingen og sikringen. I gastilstand, hvis flammen ikke tænder, kontroller gasforsyningen og tryk på nulstillingsknappen (8). En akustisk alarm ledsager visse fejl.

Hvordan opbevarer jeg mad korrekt?

Pak maden i lufttætte beholdere. Efterlad ca. 10 mm mellemrum mellem mad og fordamper. Overfyld ikke hylderne. Placer de mest letfordærvelige varer i det koldeste område (nederste rum). Brug fryserummet til isterninger og kort opbevaring af frosne varer.

Fungerer køleskabet på 12V uden motor?

Nej, 12V-funktionen må kun bruges, når motoren kører for at undgå at aflade køretøjets batteri. I automatisk tilstand (AES) vælger elektronikken den tilgængelige energikilde efter en prioriteringsrækkefølge: sol, 230V, 12V (motor i gang), gas.

Hvordan vedligeholder jeg gasbrænderen?

Brænderen skal rengøres mindst én gang om året, oftere hvis du bruger flydende petroleumsgas (hver 3.-6. måned). Få en autoriseret fagmand til at udføre vedligeholdelse. Kontroller også, at ventilationsgitre og udblæsningsrør ikke er blokerede.

BRUGSANVISNING RM 8550 DOMETIC

Betjeningsvejledning

Absorptionskøleskab

Brugsanvisning

Absorptionskøleskab til fritidskøretøjer

RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555

RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501

RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500

RMSL 8501 RMSL 8505

Notér disse data her:

Modelnummer

Produktnummer

Serienummer

Type C40 / 110

10R-047358

N4

For din sikkerhed

ADVARSEL!

Dette apparat kan anvendes af børn fra 8 år og opefter, og af personer med nedsat fysisk, følelsesmæssig eller mental funktionsevne, eller manglende erfaring og/eller viden, hvis de holdes under opsyn eller er blevet undervist i sikker brug af apparatet og har forstået de heraf resulterende farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse udført af brugeren må ikke udføres af børn.

FARE!

Brug aldrig åben ild til at kontrollere apparatet for utætheder!

Brug af apparatet med gas er ikke tilladt

i garager, på tankstationer, på færger og på automobiltog under transport af campingvognen/autocamperen med et transport- eller bjergningskøretøj.

Der er brandfare!

Sluk for apparatet.

Driftstrykket for trykreduktionsventilen på gasanlægget skal svare til angivelserne på køleskabets typeskilt.

I tilfælde af afvigende værdier kan apparatet blive beskadiget, og der kan opstå en farlig tilstand.

Køleskabet kan ikke anvendes til korrekt opbevaring af medikamente.

Vær opmærksom på henvisningerne på indlægssedlen i medikamentets indpakning

Forlad omgående opholdsrummet, hvis du kan lugte ammoniak. Sluk forinden for køleskabet.

Åbn aldrig absorptionsaggregatet! Det står under højtryk.

Der er fare for kvæstelser!

Arbejde på gas-, røggasudsugnings- og elektriske komponenter må kun udføres af autoriserede fagfolk.

Der kan opstå betydelige materielle skader og/eller personskader gennem usagkyndig aktivitet.

ADVARSEL!

Børn skal beskyttes:

Når køleskabet bortskaffes, fjernes alle køleskabsdøre, og hylderne efterlades i køleskabet.

En utilsigtet indelukning og kvælning forhindres dermed.

Frysning af isterninger:

Brug kun drikkevand!

FORSIGTIG!

Køleskabsaggregatet bliver meget varmt under brug. Beskyt dig mod kontakt med varmeledende dele, når ventilationsgitrene er taget af.

Bliver tilførselsledningen beskadiget, skal den erstattes af Dometic kundeservice eller af et lige så kvalificeret personale, for at undgå faresituationer.

Luk og lås altid køleskabsdøren, før du begynder at køre!

FORSIGTIG!

Batteriskift:

Fjern de afladede batterier. Udskift alle batterierne. Lad være med at blande forskellige batterityper. Vær opmærksom på polariteten! Undlad at lægge ikke-genopladelige batterier i et ladeapparat. Fjern de genopladelige batterier (akku'er) fra batterifaget inden opladningen. Undgå kortslutninger ved berøring af kontakterne i batterifaget! ■ Tag batterierne ud af batterifaget, hvis skoleskabe.

Elektrisk drift med 230V~:

Vælg kundens energiforsyning, hvis strømtilslutningens spændingsforsyning stemmer overens med typeskiltets spændingsangivelser. Ved afvigende værdier kan apparatet blive beskadiget!

Afrimning:

Rimlaget må aldrig fjernes med vold, og afrimningen må ikke fremskyndes ved hjælp af en varmekilde!

Rengøring af vognen:

Ved rengøring af vognen må du omkring ventilationsgitrene ikke bruge vandhøjtryksrenser.

Indholdsfortegnelse

1.0 Alment 6

1.1 Indledning 6 1.2 Henvisninger til denne betjeningsvejledning 6 1.3 Ophavsretsbeskyttelse 6 1.4 Forklaring på nødvendige symboler 6 1.5 Garantiansvar 7 1.6 Begrænsning i ansvar og hæftelse 7 1.7 Kundeservice 7 1.8 Reservedele 7 1.9 Miljømæssige oplysninger 8 1.9.1 Bortskaffelse 8 1.9.2 Energisparende tips 8 1.10 Konformitetserklæring 8

2.0 Sikkerhedshenvisninger 9

2.1 Formålsbestemt anvendelse 9 2.2 Brugerens ansvar 9 2.3 Beskyt børn ved bortskaffelse af apparatet 9 2.4 Arbejder på og kontroller af køleskabet 9 2.5 Information om kølemidlet 10 2.6 Apparater med elektronik (MES/AES) 10 2.7 Brug af køleskabet med gas 10 2.8 Sikkerhedshenvisninger ved opbevaring af levnedsmidler 11

3.1 Modelbetegnelse 12 3.2 Typeskilt på køleskabet 12 3.3 Tekniske data 13 3.4 Forklaring til køleskabet 14

4.0 Køleskabets funktion 15

4.1 Rengøring 15 4.2 Vedligeholdelse 15 4.3 Elektrisk drift 15 4.4 Drift med gas (flydende gas) 16 4.5 Forklaring til betjeningselementerne 16 4.6 Modeller RM 8xx0 17 4.6.1 Elektrisk drift 17 4.6.2 Drift med gas 17 4.6.3 Indstilling af kølerumstemperaturen 17 4.7 Modeller RM 8xx1 19 4.7.1 Elektrisk drift 19 4.7.2 Drift med gas 19 4.7.3 Indstilling af kølerumstemperaturen 19 4.8 Modeller RM 8xx5 19 4.8.1 Manuel drift 19 4.8.2 Automatisk drift 20 4.8.3 Indstilling af kølerumstemperaturen 20 4.8.4 Optankningsophold under drift i automatiktilstand 20 4.8.5 Ekstrafunktioner (MES og AES) 20 4.9 Selvstændig gasdrift og batterirum (ekstraudstyr) 21

4.9.1 Isætning/udskiftning af batteri 21 4.10 Dørlåsning 22 4.10.1 Fiksering og løsning af dørlåsen ved parkering af køretøjet 22 4.11 Belysning 22 4.12 Gitterhylderne sættes i 22 4.13 Udtagelig frostboks 23 4.14 Batteriskift på glimtænderen 23 4.15 Drift ved lave udetemperaturer 23 4.16 Opbevaring af levnedsmidler og klargøring af isterninger 24 4.16.1 Opbevaring af varer i kølerummet 24 4.16.2 Opbevaring af varer i frostboksen 24 4.16.3 Køleskabshylder 24 4.16.4 Frysning af isterninger 25 4.17 Sætte ud af drift 25 4.18 Afrimning 25 4.19 Dekorationspladen udskiftes 26 4.20 Forholdsregler ved fejl 27 4.21 Henvisninger til fejlmeddelelser og -udbedring 28 4.21.1 Statusindikationer 28

Dometic

Dometic GmbH

Med Dometic Absorber køleskabet har du truffet et glimrende valg. Vi er sikre på, at du vil blive fuldt tilfreds med dit nye køleskab i enhver henseende. Køleskabet, der arbejder lydløst, lever op til høje kvalitetsstandarder og garanterer en effektiv udnyttelse af ressourcer og energi i hele sin levetid, lige fra produktion til brug og bortskaffelse.

1.2 Henvisninger til denne betjeningsvejledning

Læs omhyggeligt betjeningsvejledningen, før du begynder at bruge køleskabet.

Denne vejledning giver de nødvendige henvisninger til den rigtige brug af køleskabet. Vær især opmærksom på sikkerhedshenvisningerne. Overholdelse af henvisningerne og anvisningerne til formål er vigtigt for en sikker omgang med køleskabet og beskytter én selv og køleskabet mod skader. Det læste skal være forstået, før man griber til en forholdsregel.

Opbevar denne betjeningsvejledning i nærheden af køleskabet, så den til enhver tid kan tages i brug.

1.3 Ophavsretsbeskyttelse

Angivelser, tekster og afbildninger i denne vejledning er ophavsretligt beskyttede og falder ind under den industrielle ejendomsret. Ingen del af denne vejledning må uden skriftlig tilladelse fra Dometic GmbH, Siegen, reproduceres, kopieres eller på anden måde gøres til genstand for anden anvendelse.

1.4 Forklaring på anvendte symboler

Advarselshenvisninger

Advarselshenvisninger er kendetegnet ved hjælp af symboler. En supplerende tekst belyser graden af fare.

Vær opmærksom på en meget nøje overholdelse af disse advarselshenvisninger. På den måde beskytter man sig selv, andre personer og apparatet mod skader.

FARE!

FARE betegner en umiddelbar faresituation, som kan føre til død eller alvorlig kvæstelse, såfremt de nævnte anvisninger ikke følges.

ADVARSEL!

ADVARSEL betegner en mulig faresituation, som kan føre til død eller alvorlig kvæstelse, såfremt de nævnte anvisninger ikke følges.

FORSIGTIG!

FORSIGTIG betegner en mulig faresituation, som kan føre til lette eller mellemsvære kvæstelser, såfremt de nævnte anvisninger ikke følges.

FORSIGTIG!

FORSIGTIG uden sikkerhedssymbol betegner en mulig faresituation, som kan føre til beskadigelser på apparatet, såfremt de nævnte anvisninger ikke følges.

Information

INFORMATION giver supplerende og nyttige henvisninger til omgangen med køleskabet.

Miljøhenvisning

MILJØHENVISNING giver nyttige henvisninger til energibesparelser og bortskaffelse af apparatet.

1.5 Garantiansvar

Garantiindfrielse sker i henhold til EU direktiv 44/1999/CE samt nationale vilkår. I tilfælde af en garantisag bedes du henvende dig til din forhandler.

Skader, der er opstået som resultat af fejlagtig brug, er dækket af garantien. Garantien dækker ikke ved ændringer på køleskabet eller brug af andre dele end originale Dometic-dele; garantien dækker ikke, hvis installations- eller betjeningsvejledningen ikke er fulgt, og vi påtager os intet ansvar herfor.

1.6 Begrænsning i ansvar og hæftelse

Alle angivelser og henvisninger i denne betjeningsvejledning er blevet udarbejdet under hensyntagen til gældende normer og bestemmelser såvel som teknikkens stade. Dometic forbeholder sig ret til at gennemføre ændringer på produktet, som er af interesse for en produktforbedring og er velanbragte i forhold til sikkerheden.

Dometic påtager sig intet ansvar for skader ved:

■ ignorering af betjeningsvejledningen ■ bestemt anvendelse ■ anvendelse af ikke originale reservedele ■ forandringer og indgreb på apparatet

1.7 Kundeservice

Oplysninger om autoriserede kundeservice-steder kan man få ved opkald til telefonnumrene i EuroService Network - hæftet, som er vedlagt hvert køleskab. Også på internettet kan man finde den nærmeste kundeservicepartner på www.dometic.com.

Ved kontakt med kundetjenesten angiv da altid model, produktnummer, serienummer og eventuelt også MLC-koden! Disse oplysninger fremgår af typeskiltet inde i køleskabet. Vi anbefaler at indføre disse data i det fortrykte felt på titelsiden af denne anvisning.

1.8 Reservedele

Hos kundeserviceafdelingen kan der bestilles dele til levering.

Ved kontakt med kundetjenesten, så opgiv altid hvilken model og dennes produktnummer! Disse oplysninger fremgår af typeskiltet inde i køleskabet.

1.9 Miljømæssige oplysninger

Der anvendes ammoniak (en naturlig sammensætning af brint og kvælstof) som kølemiddel i køleskabet. Der anvendes cyklopentan, der ikke skader ozonlaget, som drivmiddel i produktionen af PU-skummet til isolering.

1.9.1 Bortskaffelse

For at sikre, at den genanvendelige emballage genbruges, skal den sendes til det normale genbrugssted. Ved bortskaffelse afleveres køleskabet til en genbrugsstation, der sikrer genbrug af de genanvendelige komponenter og en hensigtsmæssig bortskaffelse af de resterende materialer. Anvend et passende bortskaffelsesfirma med henblik på miljøvenlig aftapning af kølemidlet fra alle absorptionskøleskabets enheder.

Batterier må ikke komme i husholdningsaffaldet. Aflever venligst dine brugte batterier hos forhandleren eller på en genbrugsplads.

Ved en udendørs temperatur på ca. 25 °C er det tilstrækkeligt at stille køleskabets termostat i mildeste stilling. Fyld altid varer i, der allerede er kølet ned og emballeret, hvis det er muligt. Udsæt ikke køleskabet for direkte sollys eller anden varmekilde (f.eks. varme). Du skal sørge for en uhindret luftcirkulation omkring køleskabsaggregatet. Anbring hylder jævnt fordelt i køleskabet (kølerummet) for at opnå den mest effektive energiudnyttelse. Overfyld ikke trådhylder og hylder, så den interne luftcirkulation ikke hæmmes.

Sørg for afstand mellem kølevarene og efterfordamperen ("køleribber") (ca. 10 mm). Regelmæssig afrimning sparer energi (se Afrimning). Ved udtagning af varer må køleskabsdøren kun være åben i kort tid. Start køleskabet op ca. 12 timer før opfyldning.

2.0 Sikkerhedshenvisninger

2.1 Formålsbestemt anvendelse

Denne køleskab/bageovn-kombination er beregnet til installation i fritidskøretøjer såsom campingvogne og autocampere. Køleskabet / bageovnen er godkendt til dette formål jf. EUs gasdirektiv.

Anvend kun køleskabet til afkøling og opbevaring af fødevarer og bageovnen kun til tilberedning/bagning af mad. Enhver anden anvendelse er ikke tilladt og er farlig.

ADVARSEL!

Køleskabet kan ikke anvendes til korrekt opbevaring af medikamenter.

Vær opmærksom på henvisningerne på indlægssedlen i medikamentets indpakning.

2.2 Brugerens ansvar

Personer, der betjener køleskabet, skal være fortrolige med en sikker omgang med dette og skal kende henvisningerne i denne betjeningsvejledning.

Dette apparat kan anvendes af børn fra 8 år og opefter, og af personer med nedsat fysisk, følelsesmæssig eller mental funktionsevne, eller manglende erfaring og/eller viden, hvis de holdes under opsyn eller er blevet undervist i sikker brug af apparatet og har forstået de heraf resulterende farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse, der udføres af brugeren, må ikke udføres af børn. [EN 60335-2-24, 7.12]

2.3 Børn skal beskyttes efter bortskaffelse af apparatet

ADVARSEL!

Når køleskabet bortskaffes, fjernes alle køleskabsdøre, og hylderne efterlades i køleskabet. En utilsigtet indelukning og kvælning forhindres dermed.

2.4 Arbejder på og kontrol af køleskabet

ADVARSEL!

Arbejde på gas-, røggasudsugnings- og elektriske komponenter må kun udføres af autoriserede fagfolk.

Der kan opstå betydelige materielle skader og/eller personskader gennem usagkyndig aktivitet.

FARE!

Brug aldrig åben ild til at kontrollere apparatet for utætheder!

Der er fare for kvæstelser!

2.5 Information om kølemidlet

Som kølemiddel anvendes ammoniak.

Det er en naturlig sammensætning, der også bruges i rengøringsmidler (1 l salmiak- rengøringsmiddel indeholder op til 200 g ammoniak - ca. dobbelt så meget, som der anvendes i køleskabet). Der anvendes natriumchromat til korrosionsbeskyttelse (1,8 vægtprocent af opløsningsmidlet).

Hvis du kan lugte ammoniak:

ADVARSEL!

Sluk for køleskabet. Åbn alle vinduer og døre, så der sker en gennemluftning. Forlad opholdsrummet. Informer den autoriserede kundeservice hos Dometic.

2.6 Apparater med elektronik (MES/AES)

Fra automobilproducenternes side indsættes der ofte et såkaldt batteristyringssystem, der forsyner campingvognen med konstant strøm ved kørsel med anhænger.

Står anhængeren stille i mere end 30 minutter ved standset motor, så kobler batteristyringssystemet automatisk den konstante strømforsyning til campingvognen fra (for at forhindre afladning af batteriet). Køleskabe med styreelektronik (MES/AES) er så ikke i drift.

Kontrollér, om dit trækkøretøj råder over et batteristyringssystem.

Til drift af MES/AES-køleskabe skal der være sikret en konstant 12V-spændingsforsyning.

2.7 Brug af køleskabet med gas

Driftstrykket for trykreduktionsventilen på gasanlægget skal svare til angivelserne på køleskabets typeskilt. Sammenlign driftstrykdataene på typeskiltet med dataene på trykovervågningen på cylinderen med flydende gas.

Alle Dometic køleskabe er konciperet til et tilslutningstryk på 30 mbar. Anvend ved tilslutning til et 50 mbar-anlæg Truma indløbsregulatoren VDR 50/30.

ADVARSEL!

Brug af apparatet med gas er ikke tilladt

i garager, på tankstationer, på færger og på automobiltog under transport af campingvognen/autocamperen med et transport- eller bjærgningskøretøj. Der er brandfare!

Sluk for apparatet.

Hvis du kan lugte gas:

Åbn alle vinduer, og forlad rummet. Undlad at aktivere nogen elektrisk anordning og undgå at bruge åben ild. Luk gasflaskeventilen, og lad den være lukket, indtil fejlen er udbedret. Rådfør dig med autoriseret fagpersonale*.

* autoriseret fagpersonale

Autoriseret fagpersonale er anerkendte sagkyndige, hvis uddannelse og kompetencer er en garanti for, at reparationer gennemføres korrekt.

2.8 Sikkerhedshenvisninger ved oplagring af levnedsmidler

Køleapparater af enhver slags kan ikke forbedre kvaliteten af levnedsmidler, men kan maksimalt bevare levnedsmidlets kvalitet over et kort tidsrum fra oplagringstidspunktet og frem.

Vær opmærksom på følgende særlige betingelser ved opbevaring af levnedsmidler i et køleskab, der er indbygget i et køretøj:

■ Forandringer i klimabetingelserne, såsom temperaturforandringer. Høj indre temperatur, når køretøjet er parkeret aflukket og er udsat for direkte sollys (mulig temperatur op til 50° C). Køleskab indbygget bag et vindue og i direkte sollys. For hurtig oplagring af varer kort efter ibrugtagning af apparatet. ■ Brug af køleskabet under kørslen med 12V DC som energikilde. Udsving i spændingsforsyningen på campingpladsen ved anvendelse af energitypen 230V

Skema

Under disse særlige betingelser kan køleskabet ikke garantere den nødvendige temperatur for hurtigt fordærvelige levnedsmidler.

Til hurtigt fordærvelige varer hører alle produkter med en opgivet sidste salgsdato og en opbevaringstemperatur på mindst +4°C eller derunder, især kød, fjerkræ, fisk, pølser, færdigretter.

Oplagring af levnedsmidler:

Rå og kogte varer pakkes separat (f.eks. beholdere, alufolie o.a.). Yderemballering af enkeltpakninger fjernes kun, hvis alle nødvendige data som f.eks. holdbarhedsdato også kan aflæses af de enkelte pakninger. Vær opmærksom på henvisninger og beskrivelser med hensyn til holdbarhedsdatoen på varens emballage. ■ Afkølet vare må ikke stå uden for køleskabet for lang tid. Levnedsmidler med den seneste holdbarhedsdato stilles forrest. Rester indpakkes igen og fortæres hurtigst muligt. Hænder vaskes før og efter berøring af levnedsmidler. Køleskabet rengøres indvendigt med regelmæssige intervaller. Vær i denne vejledning opmærksom på afsnittet Rengøring.

Betingelser i omgivelserne har indflydelse på aggregatets ydelse. Vælg midterstillingen ved omgivende temperaturer mellem +15°C og +25°C (smlgn. Indstilling af kølerumstemperaturen). Aggregatet arbejder så i det optimale ydelsesområde.

Dometic køleskabene arbejder efter absorptionsprincippet. Fysisk betinget reagerer et absorptionssystem trægt på ændringer i termostatregulatoren, kuldetab ved åbning af døren eller ilægning af varer. Apparaterne opfylder ydelseskravene for klimaklasse SN efter EN/ISO 7371 indenfor temperaturområdet fra +10°C til +32°C i omgivelsernes temperatur.

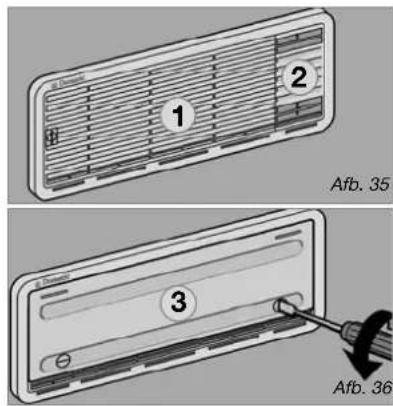

Monter vinterafdækningerne, hvis du ved lave udetemperatur konstaterer et tab af køleeffekt (se Drift ved lave udetemperatur). Ved omgivende temperaturer over +32°C over et længere tidsrum er en installation af Dometic ekstraventilatoren (artikel-Nr. 241 2985 - 01) hensigtsmæssig.

3.2 Typeskilt på køleskabet

I køleskabets indre finder man køleskabets typeskilt. Det indeholder alle vigtige data om køleskabet. Der kan man aflæse modelbetegnelse, produktnummer og serienummer. Disse data er nødvendige ved alle kontakter med kundetjenesten eller ved reservedelsbestilling.

1 Modelnummer 2 Produktnummer 3 Serienummer 4 Elektriske tilslutningsværdier 5 Gastryk

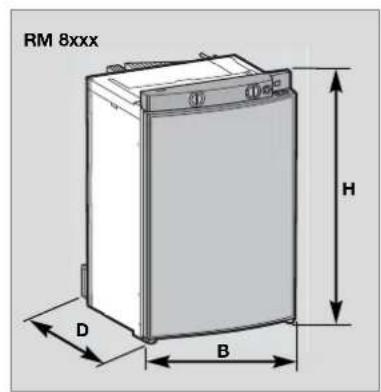

3.3 Tekniske data

Afb. 3 Afb. 2

Afb. 4

Tekniske data / Modeller med buet dør

Model Mäl BrutbokapacitetH x B x D (mm)incl./med udtagetDybye incl. dar frostboks frostboks på 24t		Tiltslunningsværddieret	Forbrug* Netto- Tærding
			Metstrom/batteri El	ktro/Gas vægt Piezo	autom.
RMS 8400	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8401	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8405	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RM 8400	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RM 8401	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RM 8405	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RMS 8460	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8461	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8465	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8500	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8501	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8505	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g
RMS 8550	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RMS 8551	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RMS 8555	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g
RM 8500	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RM 8501	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RM 8505	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g
RM 8550	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g
RM 8551	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g
RM 8555	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g
RML 8550	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g
RML 8551	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g
RML 8555	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g
RMSL 8500	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g
RMSL 8501	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g
RMSL 8505	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g

Ret til tekniske ændringer forbeholdes.

*Gennemsnitsforbrug målt ved en gennemsnitlig omgivende temperatur på 25°C jf. ISO-standard.

Tekniske data / Modeller med flad dør

Model Mål BrutokapacitetH x B x D (mm)Dybde incl. dör frostboks frostboks på 24t		incl./med udtaget		TilstuntingsværddierNetström/batteri Ei	Forbrug* Netto- Tædningktro/Gas vægt Piezo	autom.
RMS 8500	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8501	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		•
RMS 8505	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		•
RMS 8550	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	•
RMS 8551	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		•
RMS 8555	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		•
RM 8500	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	•
RM 8501	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		•
RM 8505	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		•
RM 8550	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	•
RM 8551	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		•
RM 8555	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		•

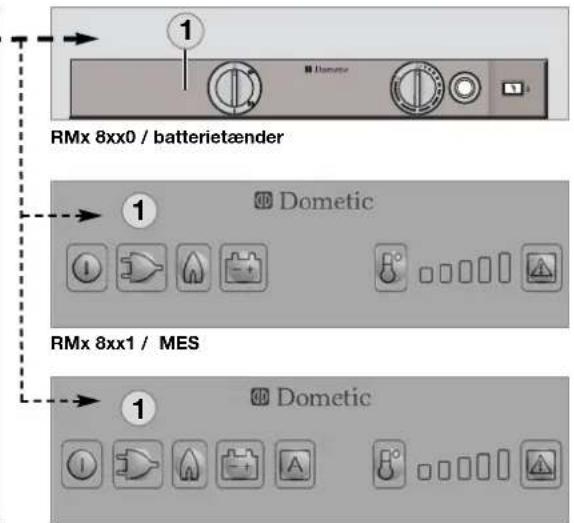

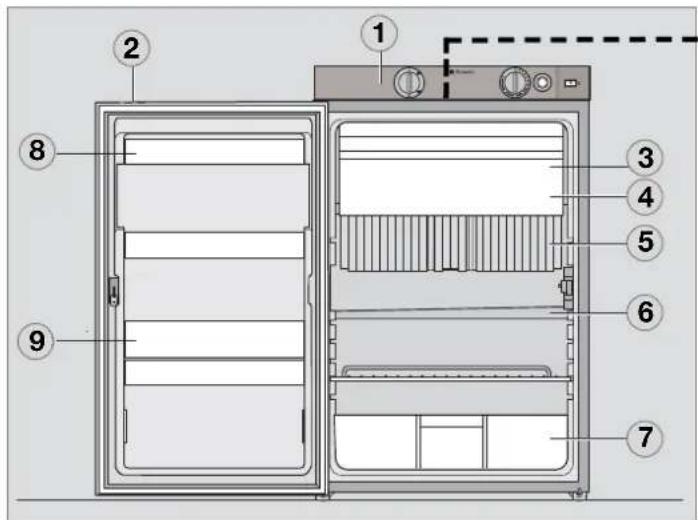

3.4 Forklaring til køleskabet

Afb. 5

RMx 8xx5 / AES

1 Betjeningselementer 2 Knap til dørlåsning 3 Frostboks (udtagelig) 4 Ekstra gitterhylde (valgfri, kan sættes i ved udtaget frostboks) 5 Afterfordamper til kølerum 6 Afløbsrende til optøningsvand Grøntsagsskuffe Overhylde med klap, mulighed for isætning af valgfri æggebakker 9 Nederhylde med flaskeholder

4.0 Køleskabets funktion

Køleskabet kan køres med tre typer af energitilførsel:

Netspænding (230V), jævnspænding (12V), gas (flydende gas, propan/butan)

Den ønskede energiform vælges med energivælgerkontakten (modellerne med batteritænding) eller med energivælgerknappen (MES-, AES-modellerne). Apparater med automatisk energivalg (AES) har ydermere funktionen "Automatic mode". AES-elektronikken udvælger automatisk energiformen ud fra en prioriteringsrækkefølge.

Når køleskabet første gang tages i brug, kan der fremkomme en lugt, som forsvinder efter nogle få timer. Sørg for grundig ventilation af alle opholdsrum. Anbring vognen vandret, især ved ibrugtagning og fyldning af køleskabet før rejsestart. Køleskabets aggregat kører lydløst. Køleskabet når sin driftstemperatur efter nogle timer, hvorved fryseboksen skulle være kold efter en times tid.

4.1 Rengøring

Før køleskabet tages i brug, tilrådes det at rengøre det indvendigt og at gentage dette regelmæssigt. Brug en blød klud og lunkent vand med et mildt rengøringsmiddel.

Skyl derefter køleskabet med rent vand, og tør det omhyggeligt af.

Hold smeltevandsaf løbsrenden fri for aflejringer.

For at undgå materialeforandringer, så brug ikke sæbe eller hårde, slibende eller sodabaserede rengøringsmidler. Lad ikke dørtætningen komme i berøring med olie eller fedt.

4.2 Vedligeholdelse

Vi henviser til, at jf. gældende regler skal gasudstyr og det tilhørende udsugningssystem til røggas kontrolleres af en autoriseret sagkyndig, før det anvendes første gang, og derefter hvert andet år for overholdelse af den Europæiske Norm, EN1949. Der skal udstedes et certifikat efter en sådan kontrol. Det er brugerens ansvar at sørge for, at sådan kontrol udføres. Gasbrænderen skal renses efter behov, dog mindst en gang om året. Ved anvendelse af autogas (tank eller genopfyldelige flasker) forkortes vedligeholdelsesintervallet til halvårligt eller kvartårligt.

Opbevar dokumentation for gennemført vedligeholdelse ved køleskabet.

Arbejder på gasudstyr og elektrisk udstyr må kun udføres af autoriserede fagfolk.

Det anbefales, at den slags arbejde udføres af et autoriseret kundeservicecenter.

Vi anbefaler et vedligeholdelseseftersyn, hvis køretøjet har haft en længere driftspause. Kontakt vores kundeservice i den anledning.

4.3 Elektrisk drift

Batterispænding (om bord) (12V-)

FORSIGTIG!

Vælg kun energiforsyning, hvis strømtilslutningens spændingsforsyning stemmer overens med typeskiltets spændingsangivelser. Ved afvigende værdier kan apparatet blive beskadiget!

4.4 Drift med gas (flydende gas)

Køleskabet skal køre på flydende gas (propan, butan) (ikke naturgas, bygas). Ved anvendelse af autogas skal man være opmærksom på, at på grund af gasforbrændingens natur, skal brænderen rengøres oftere (2 - 3 gange om året anbefales). I Europa er gasdrift tilladt under kørsel, forudsat gasinstallationen på køretøjet er udstyret med en slangebrudssikring. De nationale forskrifter i det pågældende land skal respekteres. I en højde på 1.000 m over normalnulpunktet kan der ved antændelse af gassen optræde fysisk betingede fejl (ingen fejlfunktion!). Når køleskabet bruges første gang samt efter udskiftning af gascylinderen, kan gasrøret indeholde luft. Ved at lade køleskabet køre kortvarigt sammen med andet gasdrevet udstyr (f.eks. et komfur) fjernes luften fra gasrørene. Gassen antændes derefter uden forsinkelse. Alle køleskabe med manuel tænding er udstyret med en automatisk flammebeskyttelse, der automatisk lukker for tilførslen af gas ca. 30 sekunder efter, at flammen er gået ud.

ADVARSEL!

Det er principielt ikke tilladt at lade køleskabet køre på gas under ophold på tankstationer!

Før du bruger køleskabet i brug med gas:

Åbn ventilen på gasflasken. Åbn stophanen til gasforsyningen til køleskabet.

4.5 Forklaring til betjeningselementerne

HENVISNING!

Følg den beskrivelse, der passer til DIN model.

Manuelt energivalg / manuel tænding batteritænder (RM 8xx0) :

1= Kontakt /kontakt til energivalg 2- Temperaturregulering 3-Batteritænder (gas) 4 Flammeindikator (galvanometer)

Manuelt energivalg / automatisk tænding MES (RM 8xx1):

Afb. 8

1 = Knappen TIL / FRA 2 = Knap til energivalg 230V~ 3 = Knap til energivalg GAS 4 = Knap til energivalg 12V- 6 = Knap til temperaturtrin 7 = Indikator til temperaturtrin 8 = LED-fejl / reset-knappen GASFEJL

Tænd/sluk

Tænd med knappen (1), tryk på den i 2s. Sluk med knappen (1), tryk på den i > 2s.

Automatisk energivalg / automatisk tænding AES (RM 8xx5):

Afb. 9

Tænd med knappen (1), tryk på den i 2s. Sluk med knappen (1), tryk på den i > 2s.

Manuel drift

Valg af energitype med knappen (2, 3, 4). Temperaturtrinnene indstilles med knappen (6).

Automatisk drift

■ Skift til "Automatik" med knappen (5). Automatisk energivalg (alt efter tilgængelighed):

1.) Solar (12V-) 2.) 230V~ 3.) 12V- 4.) Flydende gas

Temperaturtrinnene indstilles med knappen (6).

4.6 RM 8xx0-modeller

Apparater med batteritænder (manuelt energivalg)

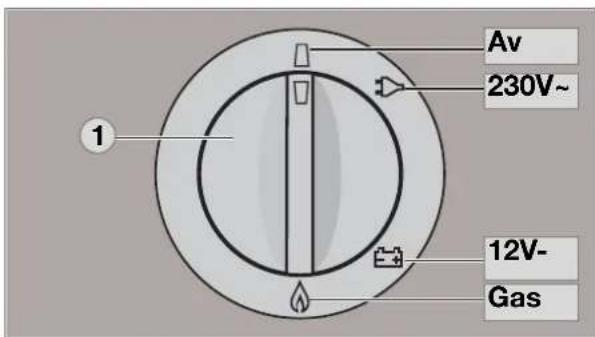

4.6.1 Elektrisk drift

Afb. 10

Afb. 11

Du tænder for apparatet ved at dreje energivælgerknappen (1) til højre til positionen:

for 230V-drift,

for 12V-drift.

4.6.2 Drift med gas

Afb. 12

Afb. 13

1. Tryk derefter betjeningsknappen (3) på batteritændingen ind, og hold den trykket ind. Tændingen følger automatisk.
2. Viseren på galvanometeret (4) bevæger sig ind i det grønne område, når flammen er blevet antændt. Køleskabet er i gang. Hold drejeknappen (2) indtrykket endnu ca. 15 sek., og slip den så.

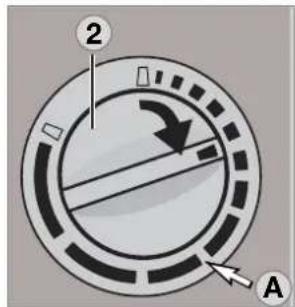

4.6.3 Indstilling af kølerumstemperaturen

Afb. 15

Ved hjælp af drejeknappen (2) vælger du temperaturen i kølerummet.

Skalaen begynder med MIN-positionen (smal bjælke = varmeste temperatur) og går til MAX-positionen (bred bjælke =

koldeste temperatur). Vær opmærksom på, at temperaturtrinnene ikke kan tilordnes nogen absolutte temperaturværdier.

i

Vælg ved omgivende temperaturer mellem +15 °C og +25 °C midterstillingen (A). Aggregatet arbejder så i det optimale ydelsesområde.

12V-drift: Køleskabet kører uden termostatstyring (kontinuerlig drift).

4.7 RM 8xx1 modeller

MES-apparater (manuelt energivalg)

4.7.1 Elektrisk drift

Afb. 16

For at tænde for apparatet tryk knappen (1) ned i 2 sekunder.

Køleskabet starter med den sidst valgte energitype.

230V-drift:

Tryk på knappen (2):

12V-drift:

Tryk på knappen (4):

4.7.2 Drift med gas

Afb. 17

Gasdrift:

Tryk på knappen (3):

Tændingen følger automatisk fra en tændautomatik.

Flammen går ud, efter at køleskabstemperaturen er nået, og tænder igen, når køleskabstemperaturen stiger igen. Hvis flammen ikke brænder efter 1. tændingsforsøg, gentager tændautomatikken tændingen (varighed 30 s) to gange med et tidsinterval på 2 minutter. Brænder flammen derefter ikke, vises der en fejlmeddelelse.

4.7.3 Indstilling af kølerumstemperaturen

Afb. 16

Ved hjælp af knappen (6) vælger du temperaturen i kølerummet.

Den tilsvarende LED-indikator (7) for den indstillede temperatur lyser op.

Skalaen begynder med MIN-positionen ved det nederste LED-indikator (lille bjælke = varmeste temperatur) og går til MAX-positionen ved det øverste LED-indikator (stor bjælke = koldeste temperatur). Vær opmærksom på, at temperaturtrinnene ikke kan tilordnes nogen absolutte temperaturværdier.

4.8 RM 8xx5 modeller

AES-apparater (manuelt og automatisk energivalg)

4.8.1 Manuel drift

Afb. 19

For at tænde for apparatet, tryk på knappen (1) ned i 2 sekunder.

Køleskabet starter med den sidst valgte energitype.

230V-drift:

Tryk på knappen (2):

12V-drift:

Tryk på knappen (4):

Gasdrift:

Tryk på knappen (3):

4.8.2 Automatisk drift 4.8.3 Indstilling af

Afb. 20

For at tænde for apparatet, tryk på knappen (1) ned i 2 sekunder.

Køleskabet starter med den sidst valgte energitype.

Automatisk drift:

Skift til "Automatik" med knappen (5):

Elektronikken vælger efter opstart selvstændigt mellem de tre mulige energitilførselsformer 230V - 12V - flydende gas.

Styreelektronikken sørger automatisk for, at køleskabet forsynes fra netop den optimale energikilde.

Prioritetsrækkefølge: 1.) Solar (12V-)

2.) 230V~ 3.) 12V- 4.) Flydende gas

Når der er rigelig netspænding (> 195 V), vælger automatikken den energikilde, der er første mulighed. Er der installeret et solcelleanlæg, der kan forsyne køleskabet, så kommer en 12V-forsyning via solcelleanlægget først. 12V-driften er ellers kun aktiv, når motoren kører.

Styreelektronikken vælger i henhold til prioritetsrækkefølgen først GAS som energitype, hvis ingen af de to elektriske energityper står til rådighed.

En tilbagevenden til manuelt valg af energiform er til enhver tid muligt.

Kølerumstemperaturen

se pkt. 4.7.3 Indstilling af kølerumstemperaturen

4.8.4 Optankningsophold under drift i automatiktilstand

For at udelukke utilsigtet omkobling til gasdrift under optankning, starter elektronikken først køleskabets gasdrift efter at motoren har været slukket i 15 minutter. I dette tidsrum er køleskabet driftsklart ("stand-by").

LED-indikatoren til temperaturtrinnene lyser i så fald ikke, mens alle øvrige indikatorer forbliver aktive.

ADVARSEL!

På tankstationer er brug af åben ild forbudt.

Skulle optankningsstoppet vare længere end 15 min., skal køleskabet slukkes eller omstilles til en anden energitilførsel.

4.8.5 Ekstrafunktioner (MES og AES)

Lysstyrken på LED-indikatoren aftager efter nogle få sekunder, hvis der ikke følger en yderligere betjening af knapperne. Hvis der trykkes på en knap, lyser indikatoren op igen. Tryk én gang igen for at aktivere den ønskede funktion. ■Fejl vises ved at LED-displayet til fejlmeddelelser blinker. Står døren åben for længe (mere end 2 minutter), lyder der et akustisk advarselssignal (pulserende pibetone). Opdager den elektroniske styring en fejl, lyder der et akustisk advarselssignal (pulserende pibetone). Samtidigt blinker displayet (se pkt. Henvisninger til fejlmeddelelser og udbedring).

Til modelvarianterne RM 8xx1 (apparater med elektronik) kan der fås et valgfrit batterifag i elektronikhuset til en intern (selvstændig) strømforsyning til elektronikken.

Batterifag Afb. 21

Batterier er ikke inkluderet!

Udstyr batterifaget for ibrugtagning af køleskabet med batterier af typen (8xAA1.5V).

Så længe den interne 12 V-jævnstrømsforsyning er aktiv, kan alle driftstilstande vælges. Batterirummet er koblet fra.

Mangler 12 V-jævnstrømsforsyningen om bord, eller sker der en afbrydelse af strømforsyningen under driften, skifter elektronikken automatisk om til apparatets egen batteriforsyning.

Køleskabet kan nu kun drives i gastilstand.

Ved drift med apparatets batterier er alle LED-indikatorerne med undtagelse af GAS-LED'en slukket. GAS-LED'en blinker for hvert 15. sekund.

Hvis der trykkes på en knap, så lyser LED-lamperne (7, Afb. 8) i temperaturtrinnene også op.

Hvis apparatets batterispænding er for lav, lyder der et akustisk signal (en bipelyd) for hvert 15. sekund. Udskift så batterierne i batterifaget.

4.9.1 Isætning/udskiftning af batterierne

Sluk for køleskabet som beskrevet i afsnit 4.17 Sætte ud af drift.

Batterifaget åbnes Afb. 22

Batterifaget trækkes ud Afb. 23

FORSIGTIG!

Fjern de afladede batterier. Udskift alle batterierne. Lad være med at blande forskellige batterityper. Vær opmærksom på polariteten! Undlad at lægge ikke-opladelige batterier i et ladeapparat. Fjern de genopladelige batterier (akku'er) fra batterifaget inden opladningen. Undgå kortslutninger ved berøring af kontakterne i batterifaget! Tag batterierne ud af batterifaget, hvis køleskabet ikke er i brug gennem længere tid.

Beskyt miljøet!

Batterier må ikke komme i husholdningsaffaldet. Aflever venligst dine brugte batterier hos forhandleren eller på en genbrugsplads.

4.10 Dørlåsning

FORSIGTIG!

Luk og lås altid køleskabsdøren, før du begynder at køre!

Afb. 24

Afb. 25

Mens køretøjet er parkeret, kan sikkerhedskrogen fikseres for at lette åbning af døren (se fig. 26-27).

4.10.1 Fiksering og løsnen af dørlåsen ved parkering af køretøjet

Parkeres køretøjet i længere tid, kan sikkerhedskrogen på døren klemmes fast med en pal. Døren lader sig nu åbne ved at trække uden berøring af låseknappen

Fiksering

Afb. 27

Løsnen

Afb. 28, Afb. 29

4.11 Belysning

Den indvendige belysning styres ved hjælp af en dørkontakt. Står døren åben længere end 2 minutter, lyder der et akustisk advarselssignal (pulserende pibetone).

Undtagelse: Modellerne med batteritænder.

Afb. 30

I tilfælde af fejl bedes du henvende dig til den autoriserede Domatic-kundeservice.

4.12 Gitterhylderne sættes i

Afb. 31

Hylderne er nemme at trække ud af slidserne ved at løfte dem lidt og kan placeres efter behag.

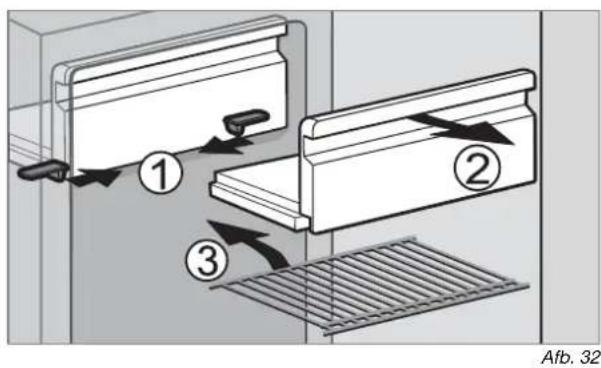

4.13 Udtagelig frostboks

For at gøre kølerummet større kan frostboksen tages ud.

1. Hæng frostboksen op på begge sider.
2. Træk frostboksen ud.

Opbevar frostboksen omhyggeligt for at undgå skader.

Når frostboksen er taget ud, kan man sætte en ekstra hylde i (3.). Hylden kan fås som ekstraudstyr ved henvendelse til Dometic.

4.14 Batteriskift på glimtænderen

Drej ved hjælp af en skruetrækker betjeningsknappens (1) dæksel ca. 90° til venstre. Når dækslet er trukket ud, kan batteriet (2) (1,5V AAA/R3/micro) tages ud og udskiftes.

Vær opmærksom på polingen!

4.15 Drift ved lave udetemperaturer

Kontroller regelmæssigt, at ventilationsgitteret (1) og forbrændingsgasaftrækket (2) ikke er dækket af sne, blade el.lign.

Kold luft kan forringe køleskabets ydeevne. Monter vinterafdækningerne (3), hvis du ved lave udetemperaturer konstaterer et tab af køleeffekt. På den måde beskyttes aggregatet mod for kold luft.

Ventilationsgitter LS100

Ventilationsgitter LS200

FORSIGTIG!

Køleskabe med en kapacitet op til 130 l: Montér ikke den øverste vinterafdækning, når køleskabet kører på gas.

• Se de tekniske data eller angivelsen på typeskiltet

Monter begge vinterafdækninger, hvis køretøjet ikke skal anvendes i en længere periode, eller hvis det skal rengøres udvendigt.

Der kan være installeret følgende ventilationsgitterkombinationer i din vogn: LS 100 og LS 200 eller to gange LS 200 ved køleskabe med en kapacitet op til 130 l; to gange LS 300 (ikke ill.) ved køleskabe med en kapacitet fra 130 l.

Vær opmærksom på dette ved køb af vinterafdækninger.

Dometic tilbyder til ventilationsgitteret LS 300 vintersættet EWS 300, der kan anvendes ved meget lave temperaturer fra +5 °C til -30 °C.

4.16 Opbevaring af levnedsmidler og klargøring af isterninger

4.16.1 Opbevaring af varer i kølerummet

Start køleskabet op ca. 12 timer før forsyning. Læg altid forud afkølede varer ind. Vær allerede ved indkøb og transport opmærksom på, at varen er godt afkølet. Anvend en køletaske. Ved udtagning af varer må køleskabsdøren kun være åben i kort tid. Varer skal være indpakket, helst i lukkede beholdere, alufolie el. lign. og opbevares adskilt fra hinanden for at undgå udtørring og lugt. Lad opvarmede varer afkøle før opbevaring. Produkter, der kan afgive flygtige, brandbare gasser, må IKKE opbevares i køleskabet. Overfyld ikke hylder, for eksempel for at hæmme den interne luftcirkulation. Sørg for afstand mellem kølevarerne og fordamperen ("køleribberne") (ca. 10 mm). Køleskabet må ikke udsættes for direkte sollys. Vær opmærksom på, at den indvendige temperatur i et lukket køretøj stiger kraftigt i solen, hvilket kan begrænse køleskabets ydelse. En uhindret luftcirkulation skal være sikret for køleskabets aggregat. Ventilationsgitteret må ikke være dækket til.

4.16.2 Opbevaring af varer i frostboksen

Opbevar ikke kulsyreholdige drikke i frostboksen. Frostboksen er egnet til frysning af isterninger og til en kortvarig opbevaring af allerede frosne levnedsmidler. Den er IKKE egnet til nedfrysning af levnedsmidler.

Ved omgivende rumtemperatur på mindre end +10 °C kan der ikke sikres en jævn regulering af frostboksens temperatur, hvis køleskabet er udsat for denne temperatur i længere tid. Dette kan medføre en mulig temperaturstigning i frostboksen og optøning af de nedfrosne varer.

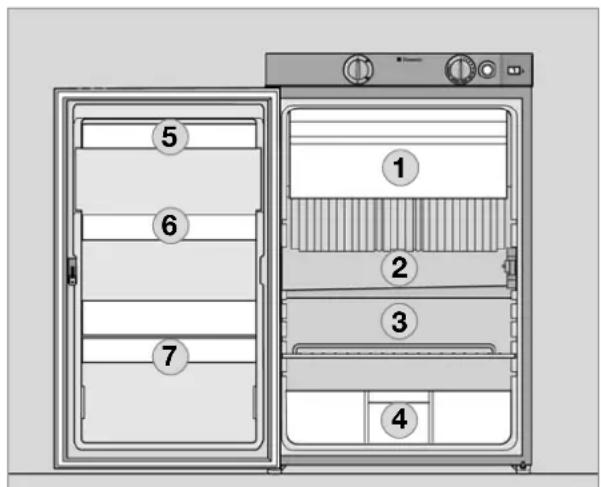

4.16.3 Køleskabshylder

Afb. 37

Frostboks: allerede frosne varer (dybfrostvarer) 2 Mellemste hylde: Mælkeprodukter, tilberedte spiser 3 Nederste hylde: Kød, fisk, varer, der skal tøs op Grøntsagshylde: Salat, grøntsager, frugt Øverste dørhylde: Æg, smør 6 Mellemste dørhylde: Dåser, dressings, ketchup, marmelade Nederste dørhylde (hylde til drikkevarer): Drikkevarer i flasker eller poser

4.16.4 Frysning af isterninger

Isterninger fryses bedst i løbet af natten. Om natten er køleskabet mindre belastet, og aggregatet har flere reserver.

Afb. 38

Afb. 39

4.17 Sætte ud af drift

Afb. 40

Afb. 41

Afb. 42

Afb. 43

Stil ved modeller med batteritænding energivælgerkontakten (1) på positionen "FRA". Apparatet er slukket (Afb. 40).

MES og AES modellerne slukkes med knappen (2). Tryk på knappen (2) i 3 sekunder. Displayet slukkes, og apparatet er helt slukket (Afb. 41).

Luk op for låseanordningen på dørlukninger ved et tryk indad og skub den fremad. Lukkes døren nu, så forbliver køleskabet let åbent for at undgå skimmeldannelse. Hvis køleskabet skal bruges i en længere periode, skal der lukkes for den indenbords stophane og cylinderventilen.

4.18 Afrimning

Med tiden dannes der rim på køleribberne indvendigt i køleskabet. En kraftig rimdannelse kan forekomme og betyder ingen fejlfunktion. Når rimlaget når op på ca. 3 mm, så bør køleskabet afrimes.

Sluk for køleskabet som beskrevet i afsnit Sætte ud af drift. Tag isterningbakken og madvarerne ud. Lad køleskabsdøren stå åben for at udlufte og forhindre skimmeldannelse. Tør begge kølerum med en klud efter afrimning, så de er tørre (frostboksen og køleribberne skal være fri for rim).

Bemærk: Smeltevandet i køleskabets hovedrum løber ned i en dertil beregnet beholder på bagsiden af køleskabet. Derfra fordamper vandet. Før optøningen skal du lægge en klud i frostrummet og kølerummet til opsugning af overskydende vand.

FORSIGTIG!

Rimlaget må aldrig fjernes med vold, og afrimningen må ikke fremskyndes ved hjælp af en varmekilde!

4.19 Dekorationspladen udskiftes

Modeller RMS 84xx, RM 8xxx, RM(S)L 8xxx (med ramme)

Træk listen (1) i sider af døren af (listen er klemt fast, ikke skruet fast). Skub dekorationspladen (2) ud af døren, sæt den nye dekorationsplade i og klem listen (1) fast igen

Afb. 44

Afb. 45

Afb. 46

Dekorationspladens mål (med ramme):

RMS 84xx, RM 8xxx

Skabsbredde 486 mm

Højde Bredde Tykkelse

743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm

Skabsbredde 523 mm

Højde Bredde Tykkelse

743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm

RM(S)L 8xxx

Skabsbredde 523 mm

HøjdeBredteTykkelse

1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm

Modeller RMx(L) 8xxx

(dekorationsplade uden ramme)

Afd. 47

Afb. 48 Afb. 49

Afb. 50

4.20 Forholdsregler ved fejl

Fejl: Køleskabet køler/DD

Mulig årsag

Afhjælpning

• Ventilationen til aggregatet er/DDikkeil
• Termostatindstillingen er for lav.
• Fordamperen er tiliset for meget.
• For mange, varme levnedsmidler lagt ind for hurtigt.
• Apparatet har endnu ikke været tændt længe nok.
• De omgivende temperaturer er for høje.
• Kontroller, om ventilationsgitteret/døren skulle være dækket til.
• Stil termostatregulatoren højere.
• Kontroller, om køleskabsdøren lukker korrekt.
• Lad opvarmede varer afkøle, før de lægges ind.
• Kontroller kølerummet efter ca. 4-5 timer om det køler.
• Aftag ventilationsgitteret af og til.

Fejl: Køleskabet køler ikke ved gasdrift

Mulig årsag

Afhjælpning

Gasflasken er tom. - Er den foraktiverede stopmekanisme åbnet? - Er der luft i ledningen?

• Gasflasken udskiftes.
• Stopmekanismen åbnes.
• Apparatet slukkes og startes på ny. Denne fremgangsmåde gentages i givet fald 3-4 gange.

Fejl: Køleskabet køler ikke ved 12V-drift.

Mulig årsag

Afhjælpning

• Defekt sikring på køretøjet.
• Batteriet afladet. - Tændingen ikke tilsluttet.
• Varmeelementet defekt (se også fejlmeddelelse).
• Sæt ny sikring i.
• Batteriet kontrolleres og oplades.
• Motoren startes.
• Underret Domatic-kundeservice.

Fejl: Køleskabet køler ikke ved 230V-drift.

Mulig årsag

Afhjælpning

• Defekt sikring på køretøjet.
• Køretøjet er ikke tilsluttet til elforsyningen.
• AES: Gasdrift på trods af tilslutning til elforsyningen?
• Varmeelementet defekt (se også fejlmeddelelse).
• Sæt ny sikring i.
• Sørg for tilslutning til elforsyningen.
• Apparatet skifter om til gasdrift på grund af for lav netspænding (skifter automatisk tilbage til 230V-drift).
• Underret Domatic-kundeservice.

4.21 Henvisninger til fejlmeddelelser og -udbedring

Køleskabe med elektronik (MES, AES) viser forekommende fejl ved at LED'en eller displayet blinker. Ved forekomsten af en fejl blinker LED-indikatoren "Fejl" (8) samtidigt. Ved AES-modeller lyder der en akustisk alarm.

at instruktionerne i afsnittet "Betjening af køleskabet" er fulgt korrekt, at køleskabet står plant, at det er muligt at bruge køleskabet med en af de forefindelige energiformer.

4.21.1 Statusindikationer

MES

Afb. 51

Visning	Fejl	Afhjælpning
blink + akustisk signal20s	230V-drift: "230V" ilke til rådighed eller for lav	Nettilslutting, netspænding, sikring kontrolleres
blink + akustisk signal20s	12V-drift: "12V" ilke til rådighed eller for lav	112V-tilslutting, batteri om bord, sikring kontrolleresAES: D+ signal kontrolleres
blink + akustisk signal20s	GAS/Auto-drift: Flamme ikke antændt	Gasforsyning kontrolleres (gasflaske, gasventil)After afhjælpning af fejlen trykkes der påknappen
Akustisk signal,15s langt, for hvert2.minut	Den invendige belysning er tændt	Den invendige belysning er tændt
blink + akustisk signal20s	230V-drift: 230V var-meelement defekt	230V varmeelementet skal udskiftes,og kundeservice skal underrettes
blink + akustisk signal20s	12V-drift: 12V varmeelement defekt	12V varmeelementet skal udskiftes,og kundeservice skal underrettes
blinker	kontakt eller defekt	kundeservice skal underrettesTemperatursensor.ud
blink + akustisk signal20s	Brænder defekt eller aggregat defekt	Brænder, brænderdyser kontrolleres og udskiftes eventuelt, kundeservice skal underrettes

Drift med batterier (intern strømforsyning)

Visning	Fejl	Afhjælpning
3 blinker lystl Flamme](8)	me ikke antændt	Gasforsyning kontrolleres (gasflaske, gasventil) After afhælpning af fejlen trykkes der på knappen
3 blinker lyst	Brænder defekt eller aggregat defekt	Brænder, brænderyser kontrolleres og udskiftes eventuelt, kundeservice skal underrettes
7
Akustisk signal, for hvert 15. sekund	Detektion af lav spænding (interne batterier)	Battererne udskiftes
Den automatiske omstilling fra ekstern til intern stromforsyning fungerer ikke (Bortfeld af 12V forsyn-ingen til elektronikken om bord)	Koleskabet fungerer ikke; Gasdrift ikke mulig, selvom der var sat batterier i.	Sluk koleskabet, og start detigen. Spændingen om bord blev afbrudt under opstarten af gasdriften. Bemærk: Underænding vil der ikke forekommen et automatisk skift.

Brugsanvisning

Absorptionskøleskab til fritidskøretøjer

RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555

RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501

RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500

RMSL 8501 RMSL 8505

Drift med netspænding (230V~)

Vælg "Netspænding" med knap (2). Indstil temperaturniveau med knap (6)

Drift med (ombord-) batterispænding (12V-)

2.0 Sikkerhedsanvisninger 9

Autoriserede kundeservicecentre finder du på telefonnumrene i hæftet EuroService Network, som følger med hvert eneste køleskab.

Også på internettet kan du finde din nærmeste kundeservicepartner på www.dometic.com.

Angiv altid model, produktnummer, serienummer og MLC-kode, når du henvender dig til kundeservice. Disse oplysninger finder du på typeskiltet indvendigt i køleskabet. Vi anbefaler, at du skriver oplysningerne ned i de dertil egnede felter på omslagssiden i den danske brugsanvisning.

1.8 Reservedele

Batterier hører ikke hjemme i husholdningsaffaldet. Lever brugte batterier til en elektroforhandler eller til en genbrugsplads.

1.9.2 Sådan sparer du energi

2.0 Sikkerhedsanvisninger

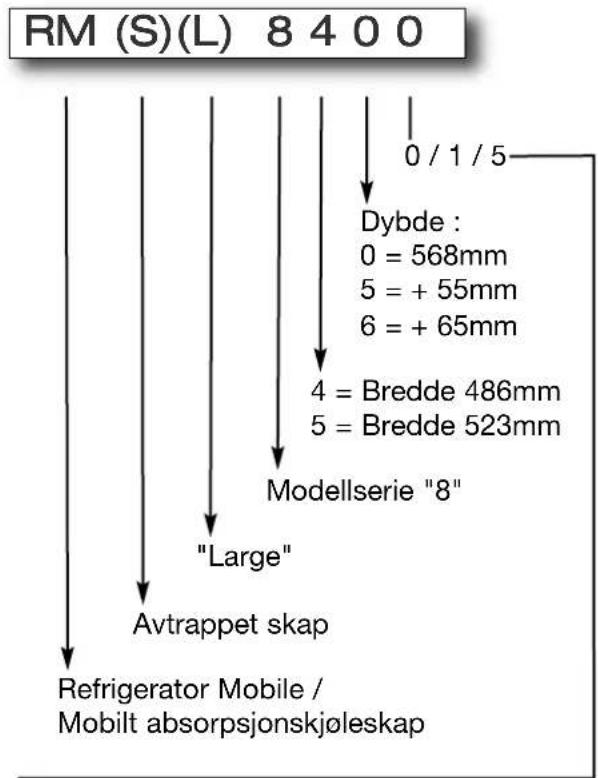

3.1 Modelbetegnelse

For eksempel:

Brug en blød klud fugtet med lunkent vand og et mildt rengøringsmiddel.

Skyl med rent vand og tør derefter grundigt.

Hold smeltevandsrenden fri for aflejringer.

Gå frem i henhold til den beskrivelse, der passer til DIN model.

Manuelt energivalg / manuell tenning batteritenner (RM 8xx0) :

1 = Pä-bryter / energivalbryter 2- Temperaturregulering 3 = Batteriterenner (gass) 4 Flammeindikator (galvanometer)

Avb.6 Avb.7

Manuelt energivalg / automatisk tenning MES (RM 8xx1) :

Avb.8

1 = PAA-/AV-tast 2 = Energivalgtast 230V~ 3 = Energivalgtast GAS 4 = Energivalgtast 12V- 6 = Temperaturtrinntast 7 = Temperaturtrinnvisining 8 = LED Feil / tilbakestillingstast GASS-FEIL

Slå pà og av

Slå pa med tasten (1), holdinne 2 sek Slavmedtasten1,holdinne >2 sek

Vaelg ved omgivende temperaturer mellem +15°C og +25°C midterstillingen (A). Aggregatet arbejder sa i det optimale ydelssomrade.

Prioritetsrekkefolge: 1.) Solar (12V-)

2.) 230V~ 3.) 12V- 4.) Flytende gass

Dersom spennen i den tilgengelige strorm Forsyningen er tilstrekkelig (>195V) ,prioriteres donne energikilden hoyest. Dersom et solenergianlegg er installment, og kan forsyne kjoleskapet med strom, vil 12V-forsyningen fra solcellene ha forste prioritet.

Batterier horer ikke hjemme i husholdningsavfallet. Lever brukte batterier til en elektroforhandler eller til en oppsamlingsplass.

4.10 Dørlåsing

FORSIKTIG!

Sørg altid for, at køleskabsdøren er lukket og låst, før du begynder at køre!

Hvis du ønsker at forstørre kølerummet, kan du fjerne fryseskuffen.

Tag hensyn til polariteten!

4.20 Foranstaltninger ved problemer
