Turvallisuusohjeet
VAROITUS!
Tata laitetta saavat käyttaa yli 8-vuotiaat lapset sekä henkilö, joiden fyysiset, motoriset tai psyykkiset valmiudet ovat rajoitettuja tai joilla ei oletettavasti ole tarvittavaa kokemusta tai tietao laitteen käytösta, vain siinä tapaukssessa, etta lasn on valvova henkilö tai kun heidät on opastetu laitteen turvalliseen käyttoon niin etta käytösta aiheutuvat riskit on ymmärretty. Laite ei ole lasten leikkikalu. Lapset saavat puhdistaa ja tehdä käytäjan huoltoimet vain valvonnan alaisina.
VAARA!
Alä koskaan käytä avotulta kaasua johtavien osien ja putkien/letkujen vuotojen tarkistamiseen!
Palo- tai rajahydysvaara.
VAROITUS!
Laitteen käytäminen kaasulla on kielletty
huoltoasemilla
lautoilla, autojunissa
■asuntovaunun/matkailuauton kuljetustai hinaausotla kuljettamisen aikana. On olemassa palovaara!
Kytke laite pois päältä.
Kaasun paineenalentimen käyttopaineen on ehdottomasti oltava sama kuin jäkaapin typpikilvessä annettu arvo.
Jos arvo vaihtelee, laite voi vioittua ja aiheuttaa vaarallisen tilanteen.
Jäkaappia ei ole tarkoitettu läkkeiden säilytkseen. Noudata läakepakkaussent tuoteselosteessa annettuja ohjeita.
Jos ilmassa tuntuu ammoniakin Hajua,
huonetilasta on poistuttava valittomästi.
Kytke laite sitä ennen.POIS paälta.
Alä koskaan avaa absorptiokoneistoa! Siinä on korkea paine.
Loukkaantumisvaara!
Kaasu-, palamiskaasujen poisto- ja sah-kolaitteisiin liittyvat tyot saa tehdä ainoastaan valtuutettu asentaja. Värin tehyistä toimenpiteista saattaa seurauksena olla huomattavia esine- ja/tai henkilövahinkoja.
VAROITUS!
Suojella lapsia :
Kun otat vanhan jäkaapin pois käytösta, irrota kaikki ovet ja jatä hyllyt jäkaappiin. Nän kukaan ei jää loukkuun kaappiin eikä tukehdu oven lukkiutuessa.
Jaapaloen valmistus:
Käytä ainoastaan juomavettä!
VARO!
Jäkaapin moottori lampenee kayton aikana hyvin kuumaksi. Varo koskettama sta kuumia osia, kun ilmanvahtosaleiköt on irrotetu.
Jos liétantäjohto vioittuu, sen saa turvalli suussyistä vaihtaa vain Dometicin huoltopalvelu tai vastaavat asennusoikeudet omaava henkilo.
Sulje ja lukitse jäkaapin ovi aina ennen ajoon lahtöä!
VARO!
Paristojen vaihto :
Ota tyhjat paristot ulos lokerosta.
Vaihda aina kaikki paristot uusiin.
Erityippisiä paristoja ei saa yhdistellä.
Ota huomioon napaisuudet!
Paristoja, joita ei voi ladata, ei saa liittäa akkuvaraaajaan.
Jos kyseessä on ladattava akkuparistosarja, ota akkuparistot ensin pois lokerosta.
Varo, etteivat lokeronsisäiset koskettimet joudu oikosulkuin!
Jos jäkaappi ei ole käytössä pitempa-an aikaan, myös silloin paristot on hyvä ottaa pois lokerosta.
Verkkovirtakäytö (230V~):
Valitse täm vaihtoehto vain, kun verkkovirran jannite vastaa Mallikyltissä ilmoitet-tua arvoa.
Jos jannite poikkeaa kyltissä ilmoitetusta arvosta, laite voi vaurioitua!
Sulatus:
Jäkerrosta ei koskaan saa irrottaa vakisin, eikä sulatusta saa yrittä nopeuttaa minkään lammonlähteen avulla!
Auton pesu:
Autoa pestäessä on varottava ilmanvaihtosaleikköjä: niitta ei saa pestä korkeapainepesurilla.
Sisallysluettelo
1.0 Yleistietoa 6
1.1 Johdanto 6
1.2 Kayttohjetta koskevia ohjeita 6
1.3 Tekijänoikeussuoja 6
1.4 Käytetyjen symboleiden merkitys 6
1.5 Takuu 7
1.6 Vasturajoitus 7
1.7 Asiakaspalvelu 7
1.8 Varaosat 7
1.9 Ymparistonsuojeluun littyviia ohjeita 8
1.9.1 Kierratys 8
1.9.2 Energiansaastohjeita 8
1.10 Vaatimustenmukaisuusvakuutus 8
2.0 Turvallisuusohjeet 9
2.1 Maaraystenmukainen kayttö 9
2.2 Kayttajan vastuu 9
2.3 Kun poistat laitteen kaytostä, muista lasten turvallisuus 9
2.4 Jäkaappiin kohdistuvat toimenpiteet ja tarkastukset 9
2.5 Tietoa kylmäaineesta 10
2.6 Laitteet, joissa elektroniikkaohjaus (MES/AES) 10
2.7 Jäkaapin käytto kaasulla 10
2.8 Ruokien sailytysta koskevat turvallisuusohjeet 11
3.0 Mallin kuvaus 12

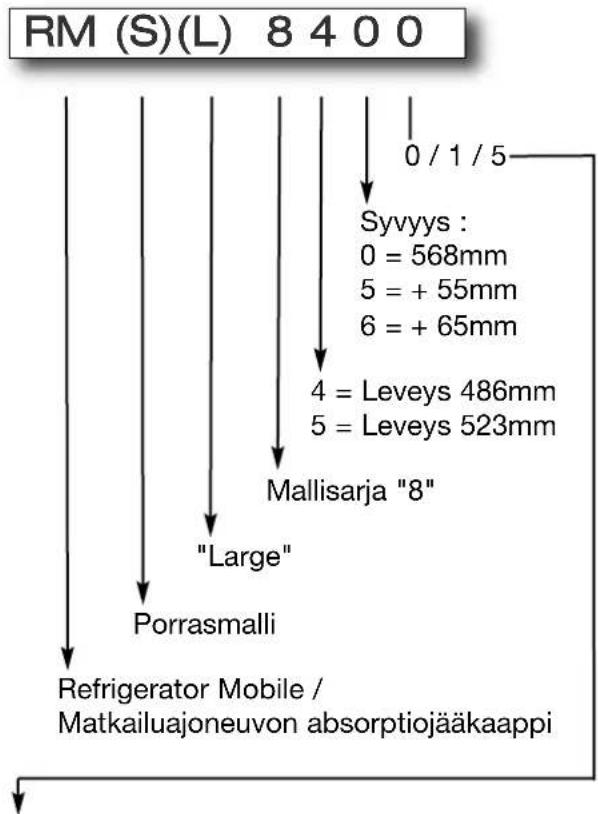

3.1 Tuotemalli 12

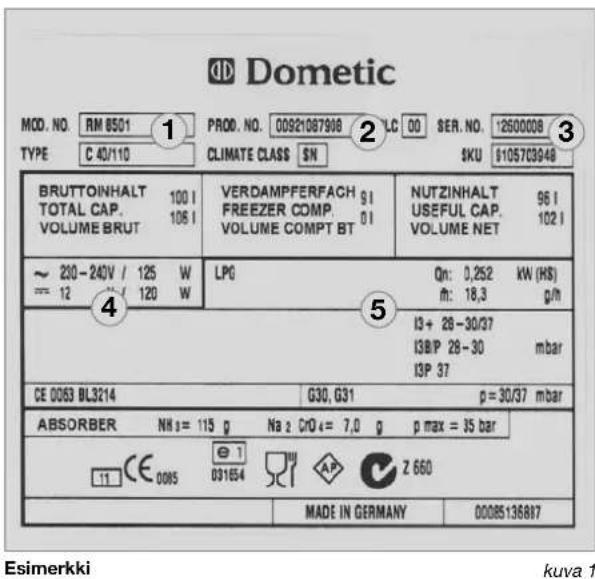

3.2 Jäkaapin typpikilpi 12
3.3 Tekniset tiedot 13
3.4 Jäkaapin kuvaus 14
4.0 Jaakaapin kaytto 15
4.1 Puhdistus 15
4.2 Huolto 15
4.3 Sahkokaytt 15
4.4 Kaasukayttto (nestekaasu) 16
4.5 Käytöpaneelin kuvaus 16
4.6 Malli RM 8xx0 17
4.6.1 Sähköktö 17
4.6.2 Kaasukayttö 17
4.6.3 Jaakaapin lampotilan saatoo 17
4.7 Malli RM 8xx1 19
4.7.1 Sähköktö 19
4.7.2 Kaasukaytö 19
4.7.3 Jaakaapin lampotilan saatoo 19
4.8 Malli RM 8xx5 19
4.8.1 Kaskayttö 19
4.8.2 Automaattikaytto 20
4.8.3 Jaakaapin lamptilan saatoo 20
4.8.4 Tankkaustauko -jäkaappi Automatiikka-tilassa 20
4.8.5 Lisatoiminnot (MES ja AES) 20
4.9 Riippumaton kaasukaytto, optiona paristolokero 21
4.9.1 Paristojen vaihto 21
4.10 Ovilukitus 22
4.10.1 Oven lukitussalvan lukitseminen ja vapauttaminen ajoneuvon pysakkinnin aikana 22
4.11 Valaistus 22
4.12 Hyllyjen paikan vaihto 22
4.13 Irrotettava pakastelokero 23
4.14 Sytytinpariston vaihto 23
4.15 Käytö alhaisissaulkolampötiloissa 23
4.16 Ruokien sailytys ja jäapalojen valmistus 24
4.16.1 Ruokien sailytys jäkaappiosassa 24
4.16.2 Ruokien sailytys pakastelokerossa 24

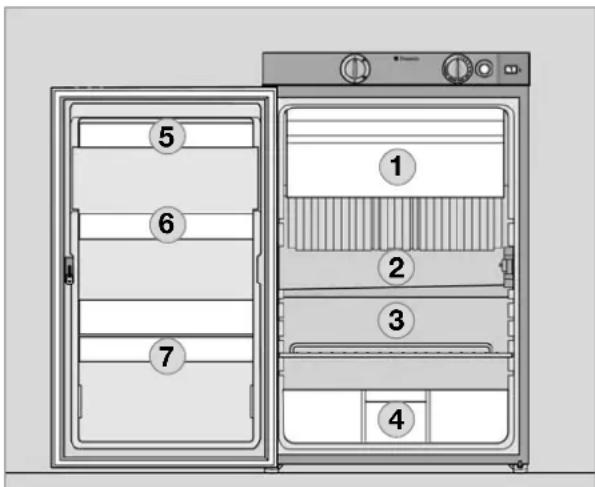

4.16.3 Jäkaappilokerot 24
4.16.4 Jaapaloen valmistus 25
4.17 Käytösta poisto 25
4.18 Sulatus 25
4.19 Ovipaneelin vaihto 26
4.20 Vianetsintä 27
4.21 Viannayttoon ja viankorjaukseen liittyviä ohjeita 28
4.21.1 Tilanaytot 28
Dometic
Dometic GmbH
Olet tehnyt erinomaisen valinnan ostaessasi Domatic absorptiojäkaapin. Olemme varmoja, etta tulet olemaan tytyväinen uuteen jäkaappiisi. Aänettömästi toimiva jäkaappi on valmistetu korkeiden laatustandardien mukaisesti, ja käyttaa saasteliästi luonnonvaroja ja energiaa koko jäkaapin käytöän mukaanlukien valmistuksen, käytön ja kaapin havittämisen.
1.2 Käytöohjetta koskevia ohjeita
Lue käyttoohje huolellisesti, ennen kuin otat jaakaapin käyttoön.
Käyttoohjeessa on tärkeitä jäkaapin oikeaan käytöön liittyvä ohjeita. Huomioi varsinkin turvallisuusohjeet. Toiminta- ja muiden ojheid noudattaminen on tärkeä jäkaapin turvallisen käytön kannalta ja jotta valtyt itsellesi ja jäkaapille aiheutuvilta vahingoilta. Varmista, etta olet ymmärntyt lukemasi, ennen kuin ryhdyt mihinkään toimenpiteisiin.
Säilytä käyttoohje huolellisesti jaakaapin laheisyydessa, niin etta voit katsoa siitta tarvittaessa heti neuvoa.
1.3 Tekijänoikeussuoja
Käyttohjeen tiedot, tekstit ja kuvat ovat tekijänoikeudellisesti suojattuja ja teollisten suojaoikeuksien alaisia.
Käyttoohjeen mitään osaa ei saa tuottaa uudelleen, kopioida tai käyttaa muuhun tarkoitukseen ilman Domatic GmbH:n, Siegen, antamaa kirjallista suostumusta.
1.4 Käytettyjen symboleiden merkitys
Varoitukset
Varoitukset on merkitty symboleilla.
Täydentävä teksti ilmoittaa vaaran asteen.
Noudata varoituksia erittain tarkasti. Nain suojaat itseasi, muita henkilooita ja laitetta vahingoilta.
VAARAI!
VAARA viittaa valittomaan vaaratilanteeseen, joka saattaa johtaa kuolemaan tai yakavaan loukkaantumiseen,Jos annettuja ohjeita ei noudateta.
VAROITUS!
VAROITUS viittaa mahdolliseen vaaratilantee seen, joka saattaa johtaa kuolemaan tai vakvaan loukkaantumiseen, jos annettuja ohjeita ei noudateta.
VARO!
VARO viittaa mahdolliseen vaaratilanteeseen, joka saattaa johtaa lieviin tai vakavampiin loukkaantumisiin,Jos annettuja ohjeita ei noudateta.
VARO!
VARO ilman turvasymbolia viittaa mahdolliseen vaaratilanteeseen, joka saattaa johtaa laitevaurioihin, sos annettuja ohjeita ei noudateta.
Ohjeita
OHJEITA viittaa taydentaviin ja hyödyllisiin jäkaapin käyttoön liittyviin ohjeisiin.
Ympäristönsuojelu
YMPÄRISTÖNSUOJELU viittaa hyödyllisiin energiansäästöön ja laitteen kierratykseen liityviin ohjeisiiin.
1.5 Takuu
Takuukäytäntö on EU-direktiivin 44/1999/EC mukainen ja noudattaa käytömaan yleisiä ehtoja. Takuutapaukssaa pyydämme käantymän jalleenmyyjan puolen.
Takuu ei kata asiattoman kayton aiheuttamia vaurioita. Jos laitteeseen tehdään muutoksia tai kaytetaan muita kuin alkuperaisiä
Domatica varaosia sekā laiminlyötaessä asennus- ja käytöohjeet, takuu raukeaa eikä valmistaja ota talloin vastuuta vioista.
1.6 Vastuurajoitus
Kaikki käytöohjeen tiedot ja ohjeet on laadittu voimassa olevat standardit ja märäykset sekä tekniikan taso huomioiden. Domatic pidättä oikeudet tuotemuutoksiin milloin nahansa, kun niiden tarkoituksena on tuotteen ja turvallisuuden parantaminen.
Domatic ei vastaa vahingoista seuraavissa tapauksissa :
Käytöohjeen laiminlyonti
Maäräystenvastainen käytto
■Muiden kuin alkuperäisten varaosien käytäminen
Laitteeseen tehdyt asiattomat muutokset ja toimenpiteet
1.7 Asiakaspalvelu
Saat tietäa valtuutetut huoltolikkeet soittamalla puhelinnumeroon, joka on annettu jaakaapin mukana tulevassa EuroService Network - vihkossa. Sinua lahimmän huoltolikkeen lyydat myos internet-osoitteesta www.dometic.com.
Kun otat yhteyttä asiakaspalveluun tai huolto-liikkeeseen, ilmoita malli, tuotenumbero, sarjanumero ja tarvittaessa MLC-koodi. Namä tiedot loytyvat jaakaapin sisallä olevasta typpikilvestä. Tiedot Kannattaa merkitä muistiin niille tarkoitetuille riveille tämän ohjekirjan etusivulla.
1.8 Varaosat
Voit tilata varaosia valtuutettujen huoltolikkeiden kautta.
Kun tilaat varaosia huoltolikkeestä, ilmoita aina malli ja tuotenumero! Nämä tiedot lóytyvät jäkaapin sisällä olevasta tyyppikilvestä.
1.9 Ympäristönsuojeluun liittyvä ohjeita
Jäähdytskoneistossa käytetään kylmäineen a ammoniaikkia (vedyn ja typen yhdistettä). Otsonikerrokselle vaaratonta syklopentaania käytetään ponneaineena PU vaahtoeristeen valmistukssessa.
1.9.1 Kierratys
Jotta kierratettavat pakkausmaterialiait varmasti paatyvat uusiokayttoon, ne tulee toimittaa asianmukaisin keräyspisteisiin. Laite tulee viedä asianmukaiseen keräyspisteeseen, josta kierratettavat osat toimitetaan uudelleen kaytettväksi ja loput havitetään jatehuoltomääräysten mukaisesti. Kaikkien absorptiojäkaappien kylmaäineen ympäristöystävällisen havittämisen varmistamiseksi on kaytettvä tarkoitukseen sopivaa jatehuoltolaitosta.
Paristoja ei saa heittt a kotitalousjatteisin.
Vie kaytetyt paristot kaupan keraillyaatikkoontai jatehuollon kerailypisteeseen.
1.9.2 Energiansäastöhjeita
■Ulkolampotilan ollessa keskimaärin 25^ riittaa, kun jaakaappia kaytetaan termostatin keskiasennolla.
■ Mikäi mahdollista, laita tuotteet kaappin jo esijäähdytetyina ja pakattuina.
Jaakaappia ei saa pystytta paikkaan, missa se on auringonpaisteessa tai jonkin muun lampolähteen (esim. lammityksen) valittomassa laheisyydessa.
On katsottava, etta ilma paasee kiertamaan steettä jaahydtyskoneiston kohdalta.
Aseta hyllrtilat jäkaappiin tasaisin valein.
Kaappia ei saa ylitayttä, jotta ilma paasee kiertamän sen sisallä esteettä.
Höyristimeen (jaahdytysripoihin) on jatettävi riittävi etaisyys (n. 10 mm).
Saat energiaa sulattamalla jäkaapin saannollisesti (katso. Sulatus).
■Kun otat ruokia jäkaapista, alä pidä ovea turhan kauan auki.
Kytke jaakaappi paalle noin 12 tuntia ennensen tayttamista.
1.10 Vaatimustemmukaisuusvakuutus
Dometic GROUP
Pavitetyn vaatimustenmukaisuusvakuutuksen voi tilata suoraan valmistajalta Domatic GmbH, Siegen.
2.0 Turvallisuusohjeet
2.1 Määräystenmukainen käytto
Jäkaappi on tarkoitettu asennettavaksi vapaa-ajan ajoneuvoihin, kuten matkailuautoihin ja -vaunuihin. Laite on saanut tahan kayttotarkoitukseen typpiyväksynnä ja se on EU-kaasulaitedirektiivin mukainen.
Käytä jaakaappia ainoastaan elintarvikkeiden jähdyttämseen ja sailyttämseen.
VAROITUS!
Jäkaappia ei ole tarkoitetu lækkeiden sailytkseen.
Noudata läkepakkauksen tuoteselosteessa annettuja ohjeita.
2.2 Kayttäjan vastuu
Kaikkien, jotka käytävät jaäkaappia, tulee perehtya sen turvalliseen käytöön ja tutustua käytöohjeeseen.
Tata laitetta saavat käyttaa yli 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, motoriset tai psyykkiset valmiudet ovat rajoitettuja tai joilla ei oletettavasti ole tarvittavaa kokemusta tai tietao laitetteen käytosta, vain siinä tapauksessa, etta lasnä on valvova henkilö tai kun heidat on opastetu laitteen turvalliseen käyttoön niin etta käytosta aiheutuvat riskit on ymmärrette. Laite ei ole lasten leikkikalu. Lapset saavat puhdistaa ja tehdä käytäjan huoltotoimet vain valvonnan alaisina. [EN60335-2-24, 7.12]
2.3 Kun poistat laitteen käytösta, muista lasten turvallisuus
VAROITUS!
Kun otat vanhan jäkaapin pois käytösta, irrota kaikkovet ja jata hyllyt jäkaappiin. Nän kukaan ei jäa loukkuun kaappiin eikä tukehdu oven lukkiutuessa.
2.4 Jäkaappiin kohdistuvat toimnpiteet ja tarkastukset
VAROITUS!
Kaasu-, palamiskaasujen poisto- ja sah-kolaitteisiin liittyvat tyot saa tehdä ainoastaan valtuutettu asentaja. Värin tehdyistä toimenpiteista saattaa seurauktena olla huomattavia esine- ja/tai henkilövahinkoja.
VAARAI!
Alä koskaan käytä avotulta kaasua johtavien osien ja putkien/letkujen vuotojen tarkistamiseen!
Palo- tai rajahydysvaara.
VAROITUS!
Alä koskaan avaa absorptiokoneistoa! Siinä on korkea paine.
Loukkaantumisvaara!
2.5 Tietoa kylmäineesta
Kylmäineena käytetään ammoniakkia.
Tata yhdistettä kaytetaan myos talouspuhdistusaineissa (1 litra ammoniumkloridipuhdistusainetta sisaltaa jopa 200 g ammoniakkia -noin kaksi kertaa niin paljon kuin on kaytetty jaakaapissa). Natriumkromaattia kaytetaan korroosiota ehkaisevan aineena (1,8 painopresenttia liuottimesta).
Jos tunnet ammoniakin hijua :
VAROITUS!
Kytke laite pois paëltä.
Avaa kaikki ovet ja ikkunat niin, etta tilatuulettuu perusteellisesti.
Poistu sitten huonetilasta.
Ota yhteyttä valtuutettuun Dometi-asiakaspalvelupisteeseen.
2.6 Laitteet, joissa elektroniikkaohjaus (MES/AES)
Henkiloautoissa on kaytossa yha useammin nk. akkujen hallintajarjestelmä, joka huolehtii jatkuvasta jannitteensyotostä, kun autoon on kytketty asuntovaunu.
Kun yhdistelma pysakoidaan ja moottori on sammutetu, akkujen hallintajrnestelmkatakaisee viimeistaan 30 minuutin kuluttua automaattisesti jannitteensyoton asuntovaununsahkojarestelmaan (estaaakun tyhjentymisen). Siinapauksessa myos elektroniikkaohjauksella varustetuista jäkaapeista (MES/AES) katkeaa virta.
Tarkasta, onko ajoneuvossa tällainen akkujen hallintajärestelmä.
MES/AES-mallien jäkaapit vaativat jatkuvan jannitteensyöton (12 V).
2.7 Jäkaapin käytö kaasulla
Kaasun paineenalentimen käyttopainen on ehdottomasti oltava sama kuin jaakaapin typpikilvessä annettu arvo. Vertaa typpikilvessä annettua käyttopainetta nestekaasupullon paineensaatimen tietoinh.
Kaikki Domatic jäkaapit on varustetu 30
mbar liitäntäpaineelle.
VAROITUS!
Laitteen käytäminen kaasulla on kielletty
huoltoasemilla
Iautoilla, autojunissa
asuntovaunun/matkailuauton kuljetustai hinaausautolla kuljettamisen aikana .
On olemassa palovaara!
Kytke laite pois pälä.
Jos turret kaasun hijua :
Avaa kaikki ikkunat ja poistu tilasta.
Sähkölaitteita ei saa käynnistä, samoin on välttäv avotulta.
Sulje kaasupullon hana ja avaa se vasta sitten, kun vika on korjattu.
■ Kysy neuvoa valtuutetulta asentajalta.
*valtuutetu asentaja
Valtuutetulla asentajalla tarkoitetaan asianmukaiset
asennusoikeudet omaavaa henkiloä, joka koulutuk-sensa ja tietrojensa perusteella pystyy tekemaan korjaustyöt asianmukaisesti.
2.8 Ruokien säilytystä koskevat turvallisuusohjeet
Säilytys kylmälaitteissa ei paranna elintar-vikkeiden当场, vaan mahdollistaa kork-eintaan niiden laadun sälymisen tietyn ajän kylmasäilytyksen aikana.
Ota huomioon seuraavat seikat sailytettäessä elintarvikkeita jäkaapissa, joka on asennetu ajoneuvoon :
llmastollisten olosuheiden muutos, kuten lamptilamuutokset
■ Korkea sisälampötila pysäköitäessä suljettu ajoneuvo niin, etta se on alteiina suoralle auringonpaisteelle (mahdollinen lampötila jopa 50^ )
Jäkaappi asennettu ikkunan taakse ja suora auringonpaiste
Jäkaappi asennettu ikkunan taakse ja suora auringonpaiste
Jäkaapin käytö ajon aikana, kun käytö energiana on 12V-DC

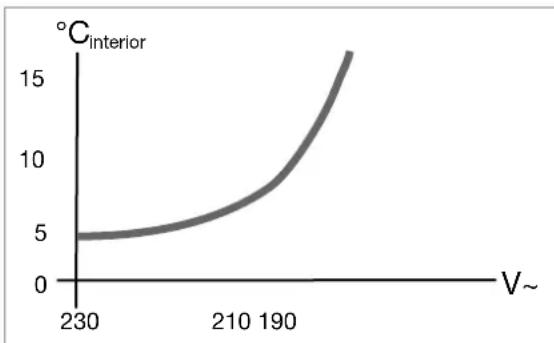

Käytöjannitte vaihtelut käytöpaikalla, jännitelähde 230 V~.
Kaavio
Tallaisissa olosuheissa ei jäkaappisäilytk-sella voida taata riittavan alhaista lampötilaa helposti pilaantuvien elintarvikkeiden sailytk-seen.
Helposti pilaantuvia elintarvikkeita ovat kaikki tuotteet, joilla on viimeinen kayttöpaivä -merkinta ja joiden sailytyslampötilaksi on ilmoitettu vahintaan +4^ tai alhaisempi, etenkin liha, siipikarjanliha, kala, makkara, valmisruoat.
Ruokien sailytys :
Pakkaa raa'at ja kypsennetyt ruoat erilleen toisistaan (esim. sailytysrasioihin, alumiinfolioon tms.).
■Poista ylimaaäräinen myyntipakkaus vain, kun kaikki tarvittavat tiedot kuten esim. vi-meinen käyttopäiv on merkitty myös sisapakkaukseen.
Noudata pakkauksiin merkittyä ohjeita ja viimeinen käyttopäivä -merkintää.
Alä sailytä jäähdytetyjä ruokia lian kauan jaakaapin ulkopuolella.
Sijoita etualalle elintarvikkeet, joiden viimeinen kayttöpaivä menee umpeen ensimmäisenä.
Pakkaa tāhteksi jaänyt ruoka uudelleen ja käytä se mahdollisimman pian.
■Pese kädet ennen elintarvikkeisiin koskettamista ja sen jäldeen.
■ Puhdista jäkaappi sisälta saannöllisin valein.
Noudata kayttoohjeen kappalessa Puhdistus annettuja ohjeita.
i
Ymparistoolosuhte vaikuttavat jaahydtyskoneiston tehoon. Kun ulkolampotila on valilla +15^ ja +25^, valitse keskiasento (vrt. Jaakaapin lampotilan saa). Koneisto toimii optimaisella tehoalueella.
Domatic jäkaapit toimivat absorptioperiaatteella. Fysikaalisista seikoista johtuen absorptiojärestelmä reagoi hitaasti termostaatin saatimen muutoksiin, ovenavaamisesta johtuvaan kylmühukkaan tai lampötilamuutoksiin sijoitettaessa ruokia jäkaappiin. Laitteet taytavat ilmastoluokan SN tehovaatimukset standardin EN/ISO 7371 mukaan ympäristön lampötilan ollessa valillä +10°C ja +32°C.
Asenna talvikausisuojukset paikalleen, mikali havaitset, etta jäahdytysteho laskee kylmissä ulkolampötiloissa (katso Käytto alhaisissa ulkolampötiloissa). Ulkolampötilan ollessa yli +32°C pidemman aikaa Kannattaa asentaa Domatic lisatuuletin (tuotenro 241 2985 - 01).
3.0 Mallin kuvaus
3.1 Tuotemalli
Esimerkki:
0 manuaalinen energianvalinta ^+ manuaalinen sytytys (paristosytytin)
1 manuaalinen energianvalinta, automaattinen sytytys (MES)
5 automaattinen ja manuaalinen energianvalinta,autom.sytytys (AES)
3.2 Jäkaapin typpikilpi
Jäkaapin tyyppikilpi on sijoitetu jäkaapin sisäpuolle. Se sisältaa tärkeitä tietoja jäkaapista. Voit katsoa siitta tuotemallin, tuotenumeron ja sarjanumeron. Tarvitsenet naita tietoja, aina kun otat yhteyttä asiakaspalveluun tai tilaat varaosia.
1 Malli
Tuotenumero
3 Sarjanumero
4 Sahkoliitantatiedot
5 Kaasunpaine

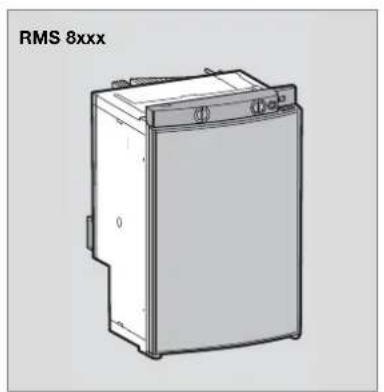

3.3 Tekniset tiedot

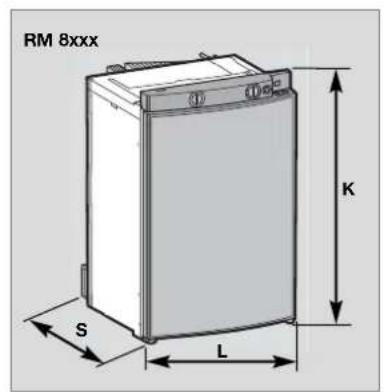

kuva 3kuva 2
kuva 4
Tekniset tiedot / Laitteet, kaareva ovi
| Malli Mita Bruttohilavuus | akast. kanssa Verkkö/akku sähkö/kaasu poinpapast. poistettu pakast. / 24h | Liitäntäteho | Energiankulutus * Netto-Kaas |
| Piezo automat. | | |
| RMS 8400 | 821x486x568 | 80 / 85 lit. | 8 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 25 kg | ● |
| RMS 8401 | 821x486x568 | 80 / 85 lit. | 8 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 25 kg | |
| RMS 8405 | 821x486x568 | 80 / 85 lit. | 8 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 25 kg | |
| RM 8400 | 821x486x568 | 90 / 95 lit. | 8 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 27 kg | ● |
| RM 8401 | 821x486x568 | 90 / 95 lit. | 8 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 27 kg | |
| RM 8405 | 821x486x568 | 90 / 95 lit. | 8 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 27 kg | |
| RMS 8460 | 821x486x633 | 90 / 96 lit. | 11 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | ● |
| RMS 8461 | 821x486x633 | 90 / 96 lit. | 11 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | |
| RMS 8465 | 821x486x633 | 90 / 96 lit. | 11 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | |
| RMS 8500 | 821x523x568 | 90 / 96 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | ● |
| RMS 8501 | 821x523x568 | 90 / 96 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | |
| RMS 8505 | 821x523x568 | 90 / 96 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | |
| RMS 8550 | 821x523x623 | 103/110 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | ● |
| RMS 8551 | 821x523x623 | 103/110 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | |
| RMS 8555 | 821x523x623 | 103/110 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | |
| RM 8500 | 821x523x568 | 100/106 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | ● |
| RM 8501 | 821x523x568 | 100/106 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | |
| RM 8505 | 821x523x568 | 100/106 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | |
| RM 8550 | 821x523x623 | 115/122 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | ● |
| RM 8551 | 821x523x623 | 115/122 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | |
| RM 8555 | 821x523x623 | 115/122 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | |
| RML 8550 | 1245x523x625 | 179/189 lit. | 33 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 45 kg | ● |
| RML 8551 | 1245x523x625 | 179/189 lit. | 33 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 45 kg | |
| RML 8555 | 1245x523x625 | 179/189 lit. | 33 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 45 kg | |
| RMSL 8500 | 1245x523x568 | 145/155 lit. | 28 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 40 kg | ● |
| RMSL 8501 | 1245x523x568 | 145/155 lit. | 28 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 40 kg | |
| RMSL 8505 | 1245x523x568 | 145/155 lit. | 28 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 40 kg | |
Oikeudet teknisin muutoksin pidatetaaan.
*Keskimääräinen kulutus mitattu ISO-standardin mukaisesti 25°C ulkolampötilassa.
Tekniset tiedot / Laitteet, tasainen ovi
| Malli Mita Bruttobilavuus | K x L x S (mm) pakast. kanssa Verkko/akku sähkö/kaasu poino | Liitäntäteho | Energiankulutus * Netto-Kaasunsytytys | |
| Syvyys sis. oven | pakast. poistettiukapast. / 24h | Piezo automat. | |
| RMS 8500 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | ● | |
| RMS 8501 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | | ● |
| RMS 8505 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | | ● |
| RMS 8550 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | ● | |
| RMS 8551 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | | ● |
| RMS 8555 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | | ● |
| RM 8500 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | ● | |
| RM 8501 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | | ● |
| RM 8505 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | | ● |
| RM 8550 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | ● | |
| RM 8551 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | | ● |
| RM 8555 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | | ● |

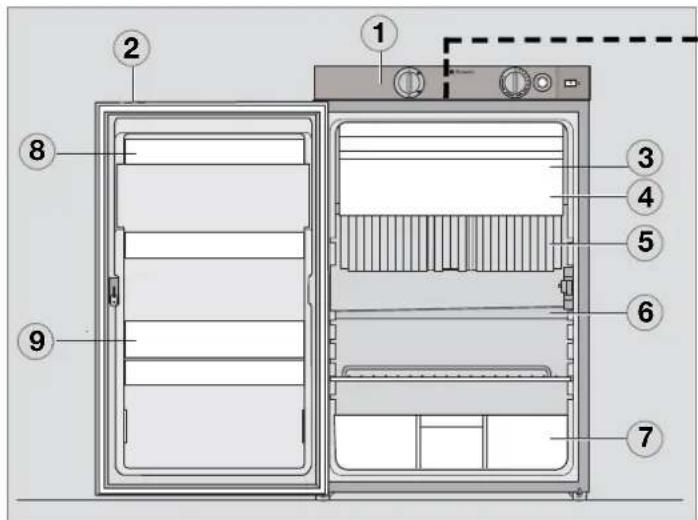

3.4 Jäkaapin kuvaus
kuva 5

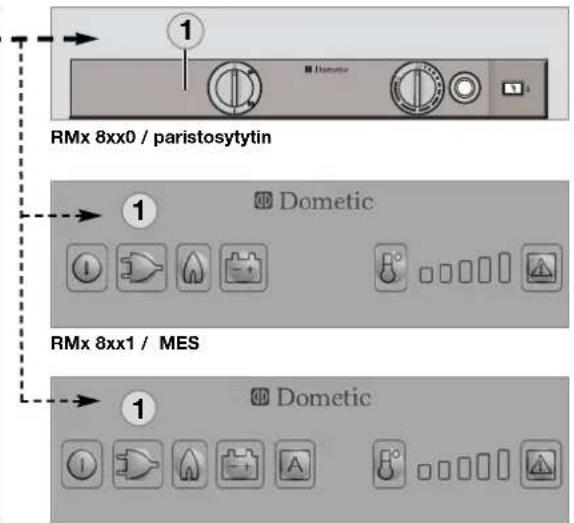

RMx 8xx5 / AES
1 Käytöpaneeli
2 Ovilukituksen painike

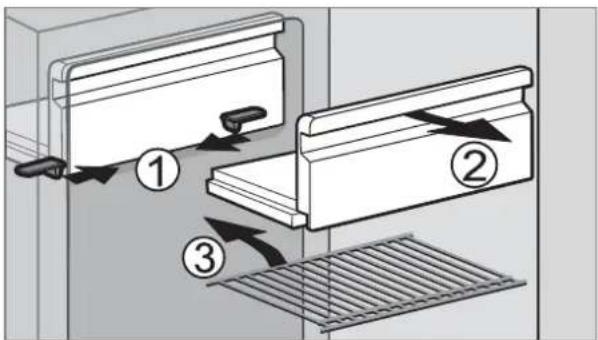

3 Pakastelokero (irrotettava)
4 Erillinen lankahylly (lisavaruste, sopii kaappiin kun pakastelokero on poistetu)
5 Jaakaappiosan hórystin
6 Sulamisveden poistokouru
Vihanneslaatikko
8 Kannellinen ylähly, jossa tilaa kananmunatelineelle (lisävaruste)
9 Alahyly, jossa pullonpidike
4.0 Jäkaapin käytto
Jäkaappia voidaan käyttaa kolmella energia muodolla:
Verkkovirta (230V)
Akkuvirta (12V)
■ Kaasu (nestekaasu propaani/butaani)
Haluttu käyttoenergia valitaan energian valintakytmellä (paristokäyttoinen piezomalli) tai energian painikkeella (MES, AES).
Laitteissa, joissa on automaattinen energianvalinta (AES), on lisaksi toiminto "Automatic mode". AES-elektroniikka valitsee energiaamuodon automaattisesti tärkeysjärjestyksessä.
i
Laitteen ensimmäisen käytökerran yhtey-dessä saattaa esiintyā pahaa Hajua, joka kuitenkin hviäa muutaman tunnin kuluessa. Tuuleta laitteen sijoituspaikka hyvin.
■ Pysakoi ajoneuvo tasaiselle paikalle, var-sinkin ennen kayttöönottoa ja tayttamistä ennen matkaan lahtöä.
Jaakaappi toimii aenettomasti.
Jaakaappi saavuttaa toimintalampotilansama mutaman tunnin kuluttua, pakaste-lokeron tulee olla kylma noin tunnin kuluttua.
4.1 Puhdistus
Ennen kuin otat jäkaapin käytöön, puhdista se sisä- ja ulkopuolelta ja toista puhdistus saannollisesti.
Käytä pehmeää liinaa ja haaleaa vetta, jossa on mietoa pesuainetta.
Huuhtele jaakaappi lopuksi puhtaalla vedellä ja kuivaa huolellisesti.
Puhdista karsta sulaveden poistokourusta.
Alä kayta saippuaa tai voimakkaita, hankaavia tai soodapohjaisia puhdistusaineita materiaalimuutosten estämiseksi. Varo, ettei ovitiiviste joudu kosketuksiin oljyn tai rasvan kanssa.
4.2 Huolto
Sovellettavien märäysten mukaan kausulaitteet ja niihin liittyvä palokaasujen poistojarjestelmä on tarkistettava, ennen kuin niitä käytetaän ensimmäisten kerran ja sen jälkeen kahden vuoden valein valtuutetun kaasuasennusliikkeen toimesta eurooppalaisen standardin EN1949 mukaisesti. Tarkastukstesta on annettava kirjallinen todistus. Käytäja on vastuussa tamän tarkastuksen järjestämisetä.
Kaasupoltin on puhdistettava tarvittaessa, vahintaan kuitenkin kerran vuodessa. Kaytettaaessa autokaasua (sailio tai tayttopullot) huoltovali lyhenee ja huoltopitaa suorittaa puoli-tai neljannesvuositain. Sailyta jaakaapille suoritetuista huolloista saadut todistukset huolellisesti.
■Kaasu- ja sähkölaitteisiin liittyvat työtsaatehdä ainoastaan valtuutettu asenta-ja.
On suositeltavaa antaa valtuutetun huoltoliikkeen hoitaa namä työt.
Suosittelemme huoltoa, kun ajoneuvo on ollut pitempaan kayttamatta. Ota yhteyttvaltuuttuuun huoltoliikkeeseen.
4.3 Sahköktto
Käytö ajoneuvon akkuvirralla (12 V-)
VARO!
Ajoneuvon akun tyhjentymisen välttämiseksi tulisi 12 voltin toiminta valita vain silloin, kun moottorin on käynnissä.
Verkkovirtakaytto (230V~)
VARO!
Valitse täm vaihtohto vain, kun verkkovirran jannite vastaa Mallikyltissä ilmoitet-tua arvoa.
Jos jannite poikkeaa kyltissä ilmoitetusta arvosta, laite voi vaurioitua!
4.4 Kaasukaytto (nestekaasu)
Jäkaappia saa käyttaa vain nestekaasulla (propaani, butaani) (maakaasun, kaupunkikaasun käytto on kelletty).
Käytettäessä autokaasua on huomioitava, etta kaasun palamistavan johdosta poltin tulee puhdistaa useammin (suositus: 2 - 3 kertaa vuodessa).
Kaasukaytto on sallittu Euroopassa ajon aikana,Jos ajoneuvon kaasuasennus on varustetu letkurikkosuojalla. Kayttomaan lakisaateisi maarayksi on noudatettava.
Noin yli 1000 m korkeudessa merenpinna sta (NN) saattaa fysikaalisista seikoista johtuen esiintyä Häiriöitä kaasua sytytettäessä (Kyseessä ei ole vika!).
Kun kaasua kaytetaan ensimmäista kertaa ja kun kaasupullo on vaihdettu, kaasuputkissa saattaa olla ilmaa. Kaasuputkista poistetaan ilma kaynnistamalla hetkeksi jäkaappi ja tarvittaessa jokin muu kaasulla toimiva laite (esim. keitin). Kaasu syttyy ilman viivettä.
Kaikki jäkaapit, joissa on manuaalinen sytytys, on varustetu liekinvarmistimella, joka katkaisee kaasuntulon automaattisesti noin 30 sekunnin kuluttua liekin sammuni-sesta.
VAROITUS!
Kaasukayttö on aina kielletty huoltoase-milla!
Ennen kuin otat kaasutilassa toimivan jäkaapin käyttoön :
Avaa kaasupullon venttiili.
Avaa jäkaapin kaasunsyöton sulkuventailli.
4.5 Kaytöpaneelin kuvaus
HUOM!
Noudata aina OMAAN laitemalliin patevää selostetta.

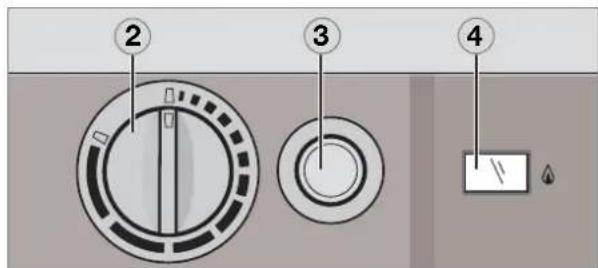

Manuaalinen energiavalinta / manuaalinen sytytys paristopiezo (RM 8xx0) :

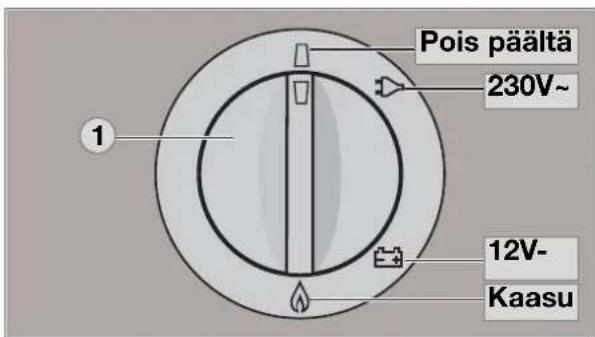

1=virtakytkin/energien valintakytkin
2 lampotilasaadin
3- alkuparistokaytt. sytytin (kaasu)
4 liekinilmaisin (galvanometri)
kuva 6
kuva 7
Manuaalinen energiavalinta / automaattinen sytytys MES (RM 8xx1):
kuva 8

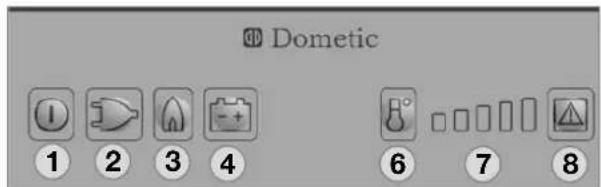

1 = ON-/OFF-painike
2 = energian valintapainike 230V~
3 = energian valintapainike, KAASU
4 = energian valintapainike 12V-
6 = lampötilan valintapainike
7 = lampotilan naytto
8 = häiriö-LED / KAASUHÄIRÖ-nollauspainike
Päälkytkentä / poiskytkentä
Päällekytkentä painikkeell (1), paina 2 s
■ Poiskytkentä painikkeella (1), paina > 2 s
Verkkovirtakaytto (230V-)
■ Valitse verkkovirta painikkeella (2)
Säddä lampötila painikkeella (6)
Käytö ajoneuvon akkuvirralla (12 V-)
■Valitse akujannite painikkeella (4)
Säddä lampötila painikkeella (6)
Käytto KAASULLA
Manuaalinen energiavalinta / automaattinen sytytys AES (RM 8xx5) :
kuva 9
1 = Taste EIN/AUS
2 = energian valintapainike 230V~
3 = energian valintapainike, KAASU
4 = energian valintapainike 12V-
5 = AUTOMATIJKKA-valintapainike
6 = lampötilan valintapainike
7 = lamptotilan naytto
8 = häiriö-LED / KAASUHÄIRIO-nollauspainike
Päallekytkenta / poiskytkenta
Paalkykentä painikkeella (1), paina 2 s
■ Poiskytkentä painikkeella (1), paina > 2 s
Kasikaytto
■Energialähteen valinta painikkeilla (2, 3, 4)
Säddä lampötila painikkeella (6)
Automaattikäytto
Vaihto automaattikaytolle painikkeella (5) Automaattinen energialähteen valinta (mikali kaytettaviss):
1.) Aurinkosahko (12V-)
2.) 230V
3.) 12V-
4.) Nestekaa Su
Säddä lampötila painikkeella (6)
4.6 Malli RM 8xx0
Laitteet, joissa on paristopiezo (manuaalinen energiavalinta)
4.6.1 Sahkokaytto
kuva 10
kuva 11
Käynnista laite käantämälä energian valintakytkintä (1) oikealle asentoon :
230V-toiminta,
12V-toiminta.
4.6.2 Kaasukaytt (nestekaasu)
kuva 12
kuva 13
-
Aseta valintakytkin (1) asentoon
-

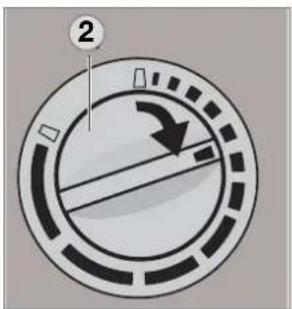

Kännä lampötila-asetuksen saädintä (2) oikealle ja paina se sisään. Pidä saadin pa-nettuna.
kuva 14

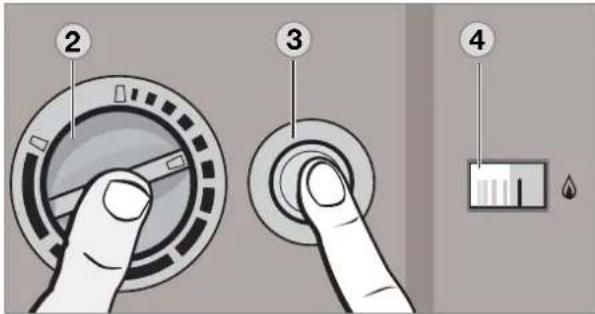

- Paina sen jälkeen paristosytyttimen käytö-painiketta (3) ja pidä se painettuna. Sytytys tapahtuu automaattisesti.
- Galvanometrin viisari (4) siirtyv vihreallee alueelle, kun liekki sytty. Jaikaappi on nyt toi minnassa. Pida valitsinta (2) painet tuna viel a noin 15 sekuntia ja paastse sitten irti.
4.6.3 Jäkaapin lampötilan säätö
kuva 15

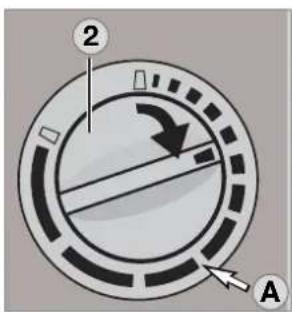

Sääda jäkaapin
pääosaston lampötilaa kiertokytkimellä (2).
Asteikko alkaa MIN
asennosta alimman
LED-merkkivalon
kohdalla (pieni palkki = korkein lampotila)
ja ulottuu MAX asen
toon ylimman LED-merkkivalon kohdalla (iso palkki = alhaisin lampotila). Huomioi, etta lamptila-asetukset eivat vastaa absoluuttisia lamptotilukemia.
Kun ulkolampotila on valillä +15°C ja +25°C, valitse keskiasento (A). Koneisto toimii optimaalisella tehoalueella.
12V toiminta: Jaikaappi toimii ilman termostaattiohjausta (koko ajan).
4.7 Malli RM 8xx1
MES-laitteet (manuaalinen energiavalinta)
4.7.1 Sähköktö
kuva 16
Käynnista laite painamalla painiketta (1) 2 sekunnin ajan.
Jäkaappi käynistyy aina viimeksi valitulle energialähteelle.
230 voltin virta :
Paina painiketta
(2)：
12V voltin virta :
Paina painiketta (4) :
4.7.2 Kaytto kassulla
kuva 17
Energiana kaasu :
Paina painiketta (3) :
Sytytys tapahtuu automaattisesti sytytysautomaatin avulla.
Liekki sammuu, kun säädetty lampötila kaipin kylmatilassa on saavutettu ja se syttyu uudelleen, kun lampötila kaipin sisallä nousee. Jos liekki ei pala 1. sytytskerran jälkeen, sytytsautomaatti tekee uuden sytytsyrityksen (kesto 30 s) 2 kertaa 2 minuutin valein. Jos liekki ei pala senkään jälkeen, tulee hairiötilan näytto.
4.7.3 Jäkaapin lampötilan säätö
kuva 16
Painikkeella (6) valitaan kylmatilaan haluttu lamptola.
Valittua lampotilaa vastaava LED-nayttovalo (7) sytty.
Asteikko alkaa MIN -merkistä alimmaisesta LED-valosta (pieni palkki = ylin lampötila) ja ulottuu MAX -merkkiin ylimman LED-valon kohdalle (suurin palkki = kylmin lampötila). Huomioi, etta lampötila-asetukset eivat vastaa absoluttisia lampötilalukemia.
4.8 Malli RM 8xx5
AES-laitteet (manuaalinen + automaattinen energian valinta
4.8.1 Käskäytto
kuva 19
Kännista laite painamalla painiketta (1) 2 sekunnin ajan.
Jäkaappi kaynnistyy aina viimeksi valitulle energialähteelle.
230 voltin virta :
Paina painiketta (2) :
230 voltin virta :
Paina painiketta (4) :
Energiana kaasu :
Paina painiketta (3) :
4.8.2 Automaattikäytto
kuva 20
Kännistä laite painamalla painiketta (1) 2 sekunnin ajan.
Jäakaappi käynnistyy aina viimeksi valitulle energialähteelle.

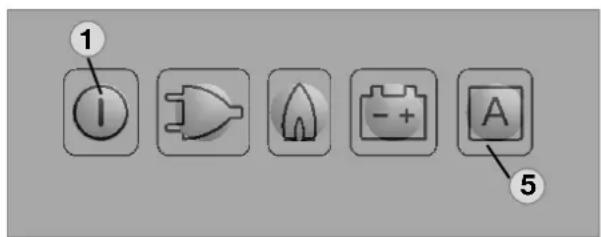

Automaattikaytto:
Paina painiketta (5): A
Kun jäkaappi on kytketty paalle, elektronikka valitsee automaattisesti yhden kolmesta energiamuodosta 230V - 12V - nestekaasu. Ohjauselektroniikka varmistaa automaattisesti, etta jäkaapin käyttoenergiana käytetaan sopivinta vaihtoehtoa.
Järnestys: 1.) aurinkosähkö (12V-)
2.) 230V~
3.) 12V-
4.) Nestekaa Su
Kun kaytettavissä on riittvänan suuri verkkojannite (> 195 V), valitaan tämä kayttöenergia ensimmäiseksi vaihtoehdoksi. Jos asennettuna on aurinkosahköjarkestelmä, josta jaakaappi voi ottaa kayttöenergiansa, niin 12 voltin jännitteellä toimiva aurinkosahköjarkestelmä on etusijalla.
12V kaytto toimii muutoin vain moottorin kaydessa.
Ohjausyksikkönn tallennetun ensisijaisen kyt-kentäjärestyksen mukaan yksikkö valitsee energialähteekski KAASUN vain silloin, jos kumpaakaan sahkölähdettä ei ole käytettävissä.
Manuaaliseen energialähteen valintaan voipalata milloin tahansa.
4.8.3 Jäkaapin lampötilan säätö
atso kohta 4.7.3 Jaakaapin lampotilan saatö
4.8.4 Tankkaustauko - jäkaappi Automatiikka-tilassa
Jotta jäkaappi ei kytkeydy epahuomiosa kaasukäytolle tankkauksen aikana, elektronikka käynnistää jäkaapin kaasukäytolle mootorin sammuttamisen jälkeen aikaisintaan 15 minuutin kuluttua. Tänä aikana laite on valmiustilassa (stand-by).
Silloin lampotilasaadon LED-valot eivat pala, mutta muut naytot on aktivoitu.
VAROITUS!
Huoltoasemien alueella on avotulen käytto kielletty.
Jos poltoaeneen tayttö kestä yli 15 minuuttia, jäkaappi tulee kytkeä pois paälta tai on valittava toinen energialähde.
4.8.5 Lisätoiminnot (MES ja AES)
LED-näytövalot himmenevat mutaman sekunnin kuluttua, jos sinä aikana ei paineta painikkeita. Jos yhtä painikkeista painetaan, näytövalo syttyuudelleen. Kun painiketta painetaan toistamiseen, kyseinen toiminto aktivoidaan.
■Kun tulee toimintahäiriö, Häirion LED-valo alkaa vilkkua.
Jos ovi on pitkään auki (yli kaksi minuuttia), kuuluu varoitusäani (laskeva ja voimistuva vihellysäani).
Jos elektroninen ohjaus tunnistaa hairiön, kuuluu varoitusääni (laskeva ja voimistuva vihellysääni). Samalla nayttö vilkkuu (Vianetsintä katso kohta 4.21 Vikanayttöön ja viankorjaukseen liittyviä ohjeita).
4.9 Riippumaton kaasukaytö, optionala paristolokero
Malleissa RM 8xx1 (laitteet, joissa elektroniikkaohjaus) on elektroniikkayksikossa kotelo (optio) paristoille yksikon omavaraiseen virransantaan
Paristolokero
kuva 21
Paristot eivat sisally!
Ennen jäkaapin käyttoönottoa paristot (8 x AA 1.5 V) on laitettava paristolokeroon.
Riippumaton kauskayttö
Kun laite ottaa virran auton 12 voltin akusta,
voidaan valita kaikki kayttotilat. Paristolokero
on silloin pois paalta.
Jos auton akku ei toimita 12 voltin tasavirtaa tai virtransyöttö katkeaa jostakin syystä jaakaapin ollessa paallä, elektroniikkayksikko ottaa automaattisesti virran laitteen sisäisista paristoista.
Silloin jäkaappia voidaan käyttaa vain kaasulla.
Kun virta otetaan laiteparistoista, kaikki muut LED-valot sammuvat paitsi KAASU-LED. KAASU-LED vilkkuu 15 sekunnin valein.
Jos yhtä painikkeista painetaan, syttyy valo Iampotilasaadön LED-valoihin (7, kuva 8).
Mikäli laiteparistojen luovuttama jannite on liian alhainen, kuuluu hyltysäani (piippaus) 15 sekunnin valein. Vaihda silloin lokerossa olevat paristot uusiin.
4.9.1 Paristojen vaihto
Kytke jaakaappi pois päläkuten kohdassa Käytösta poisto neuvotaan.

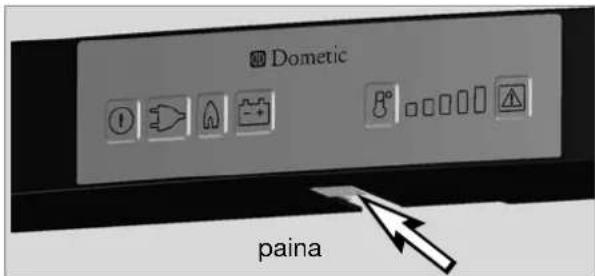

Paristolokeron avaaminen
kuva 22

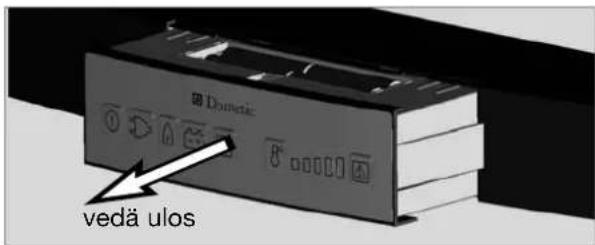

Vedä paristokotelo
kuva 23
VARO!
Ota tyhjat paristot ulos lokerosta.
Vaihda aina kaikki paristot uusiin.
Erityippisiä paristoja ei saa yhdistellä.
Ota huomioon napaisuudet!
- Paristoja, joita ei voi ladata, ei saa liittäa akkuvaraaajaan.
Jos kyseessä on ladattava akkuparistosarja, ota akkuparistot ensin boislokerosta.
Varo, etteivat lokeronsisäiset koskettimet joudu oikosulkuin!
Jos jäkaappi ei ole käytössä pitempa-an aikaan, myös silloin paristot on hyvä ottaa pois lokerosta.
Suojele ympäristöä!
Paristoja ei saa heittt a kotitalousjatteisin.
Vie kaytetyt paristot kaupan keraillyaatikkoont
tai jatehuollon kerailypisteeseen.
4.10 Ovilukitus
VARO!
Sulje ja lukitse jäkaapin ovi aina ennen ajoon lahtöä!
kuva 24
kuva 25
Avaa ovi painamalla lukituspainiketta ja veda ovi auki (katso kuva 24).
Sulje ovi painamalla se kiinni. Ovi napsahtaa lukitukseen kuuluvasti.
Kun ajoneuvo on pysaköity, voi lukituskoukun lukita, jotta ovenavaaminen kay helpommin (katso kuvat 26-27).
4.10.1 Oven lukitussalvan lukitseminen ja vapautaminen ajoneuvon pysakoinnin aikana
Kun ajoneuvo pysakoidaan pidemmaksi aikaa paikoitusalueelle, voi oven lukituskoukun lukita kiinn salvalla. Oven voi nyt vetta helposti auki lukituspainiketta kayttamatta.
Lukitussalpa ulos
kuva 27
Lukitussalpa sisään
kuva 28
kuva 29
4.11 Valaistus
Sisavalon kytkee ja katkaisee ovikosketin. Jos ovi jaa uki yli 2 minuutiksi, kuuluu varoitusäni (katkova piippaus).
Poikkeus: paristokäytöiset sytytinmallit.
kuva 30
Häirön sattuessa pyddamme käantymänvaltuutetun Dometicasiakaspalvelun puoleen.
4.12 Hyllyjen paikan vaihto
kuva 31

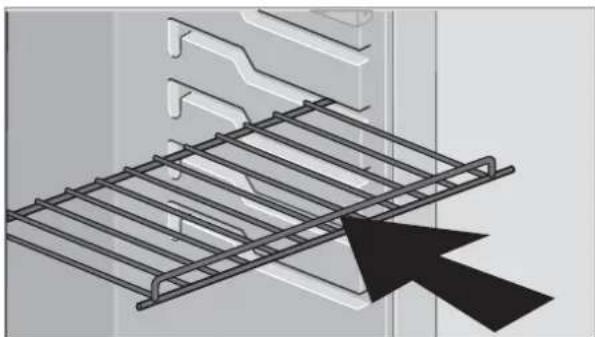

Nosta vahan hyllya ja vegä se pois ohjainiskoista. Aseta hylly sitten takaisin kaappiin haluamallesi korkeudelle.
4.13 Irrotettava pakastelokero
kuva 32
Kun haluat lisātilaa jäkaappiin, voit irrottaa pakastelokeron.
- Avaa lukitus pakastelokeron molemmilla puolilla.
- Vedä pakastelokero bois kaapista.
Säilytä pakastelokeroa huolellisesti vauroiden välttämiseksi.
Kun pakastelokero on poistetu, voit asettaa kaappiin lisahyllyn (3). Lisahyllyn (lisavaruste) voit tilata valtuutetuista huoltolikkeistä.
4.14 Sytytinpariston vaihto
Laitteet, joissa on paristopiezo (RM 8xx0)
kuva 33
kuva 34
Kierrä ruuviavaimella käyttonupin (1) kantta noin 90^ asteen verran vastapäivän. Kansi aukeaa, minkä jälleen pariston (2) (1.5V AAA/R3/ Micro) voi ottaa pois ja vaihtaa uuteen.
Huomioi napaisuus!
4.15 Kaytto alhaisissa ulkolampotiloissa

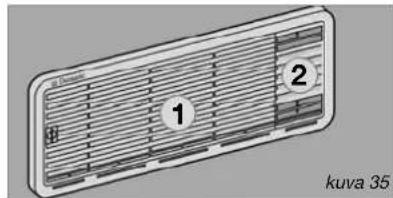

Tarkista sānnöllisesti, etta tuuletusritilat (1) ja palamiskaasujen poistoaukot (2) eivat ole lumen, lehtien tms. peitossa.

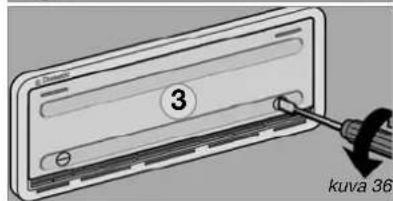

Kylma ilma voi alentaa jäähdytstehoa. Asenna talvikausisuojukset (3) paikalleen, mikäli havaitset, etta jäähdytsteho laskee kylmissäulkolampötiloissa. Nain jäähdytskoneikko on suojassa kylmälta ilmalta.
Tuuletusritilat LS100
Tuuletusritillat LS200 + talvisuoja
VARO!
Jäkaapit 130 litran vetoisuuteen saakka: Ylempää talvisuojusta ei saa kiinnittä, kun kaappi ký kaasulla.
- ks. Tekniset tiedot tai typpikilvessä olevat tiedot
Kiinnitta molemmat talvisuojat silloin, kun ajoneuvo on pois kaytostä pidemman aikaa tai se pestaan ulkopuolelta.
Ajoneuvoon voi olla asennettu jokin seuraavista ilmanvaihtoritilavaihtoehdoista: LS 100 ja LS 200 tai kaksi LS 200 jäkaappimalleissa 130 litran vetoisuuteen saakka, kaksi LS 300 (ei kuvaa) malleissa 130 litran vetoisuudesta lahtien.
Tämä on muistettava talvisuojuksia hankittaessa.
Domatic myy ilmanvaihtosaleikköihin LS 300 talvisuojasarjaa EWS 300, joka on suunnitelu suojaksi pakkassäillä +5°C ... -30°C.
4.16 Ruokien sailytys ja jäapalojen valmistus
4.16.1 Ruokien sailytys jäkaappiosassa
■ Kytke jäkaappi pälle noin 12 tuntia ennen sen tayttämista.
Sälytä jaakaapissa vain jo valmiksi jäahntyneitä ruokia. Varmista ruokia ostaessasi,ettane ovat hyvin jaahdytetyjä. Käytä kuljettamiseen kylmälaukkua.
■Kun otat ruokia jääkaapista, älä pidä ovea turhan kauan auki.
Säilytä ruokia hyvin pakattuina, parhaiten suljetuissa rasioissa, alumiinifolioon tms. kärittyina ja erillän toisistaan. Nain estät niiden kuivumisen ja epämiellyttävän Hajun muodostumisen.
Alä koskaan sijoita jäakaappiin lampimiä ruokia, anna niiden ensin jaähtya.
Alä saïlytä jäkaapissa tuotteita, joista erittyy helposti haɪhtuvia tai syttyvä kaasuja.
■Kaappia (ritilahlylt, lokerot) ei saa ylitayttä, jotta ilma pääsee kiertämään sen sisälä esteettä.
Ruokatavaroiden ja jäahdytsripojen valiin on jatettävi riittävi etäisyys (n. 10 mm).
Jäkaappia ei saa altistaa suoralle auringo paisteelle. Muista, etta suljetun ajoneuvon sisalampötila nousee auringonpaisteessa nopeasti, jolloin jaikaapin teho voi heikentyä.
Varmista,etta ilma pääsee kiertäa an steettä jaahydyskoneistossa. Ilmankiertoritilöitä ei saa peittä.
4.16.2 Ruokien säilytys pakastelokerossa
Alä sailytä pakastelokerossa hiilihappopo-toisia juomia.
Pakastelokero soveltuu jaapaloen valmistamiseen ja pakasteiden lyhytaikaiseensäilyttämiseen. Se ei soellu ruokien paka stamiseen.
Kun sijoitustilan lamptola on alle +10^ , ei voida enaa taata, etta pakastelokeron lamptola pysyy tasaisena, jos jäkaappi altistuu pidemmaksi aikaa tallaisille lamptiloille. Talloin on mahdollista, etta pakastelokeron lamptola nousee ja pakasteet sulavat.
4.16.3 Jäkaappilokerot
kuva 37
① Pakastelokero : valmiiki pakastetti ruoka (pakasteet)
2 Keskimmäinen lokero: maitotuotteet, valmiiki keitetty ruoka
3 Alimmainen lokero: liha, kala, sulatettavat pakasteet
Vihanneslokero: salaatti, vihannekset, hedelmät
5 Ylin ovilokero: kananmunat, voi
6 Keskimmäinen ovilokero: purkit, salaattikastikkeet, ketsuppi, marmelaadit
Alin ovilokero (juomalokero): Juomapullot ja -tolkit
4.16.4 Jäapalojen valmistus
Jäapalat kannattaa jähdyttä yön yli. Jäkaappia käytetän öisin vahemmän ja koneiston teho riittä parenmin.
kuva 38
kuva 39
-
Täytä jaapala-astia juomavedellä.
-
Aseta jäapala-astia pakastelokeroon.
VAROITUS!
Käytä ainoastaan juomavettä!
4.17 Käytösta poisto
kuva 40
kuva 41
kuva 42
kuya 43
■Aseta paristosytytin-malleissa energian valin takytkin (1) asentoon "POIS PÄLTA". Laiteon kytketty pois päältä (kuva 40).
MES ja AES mallit kytketaan pois paalta painikkeesta (2). Paina painiketta (2) 3
sekunnin ajan. Nayttö sammu ja laite on kytketty kokonaan bois päältä (kuva 41).
Aseta ovisalvan lukkopesa tuuletusasentoon painamalla lukkopesan vastakappaeta ta ensin hieman sisaaanpain ja tyontamalla sitten ulospain. Kun suljet nyt jäkaapin oven, se jää hieman raolleen homeen muodostumisen estämiseksi.
Jos jaakaappi halutaan ottaa pois kaytostäpidemmaki s aikaa, sulje ajoneuvossa olevasulkuventti li ja kaasupullon venttiili.
4.18 Sulatus
Jäkaapin sisällä oleviin jähdytysripoihin muodostuu huurretta ajan myöta. Huurretta saattaa muodostua toiselle puolelle enemmän. Täm on aivan normalaia. Kun huurrekerros on noin 3 mm, sulata jäkaappi.
Kytke jaakaappi pois paalta kuten kohdassa Kaytosta poisto neuvotaan.
Poista kaapista kaikki ruoat ja jäapala-astia.
Jataa jakaapin ovi auki, jotta sisalle paaee ilmaa ja homeen muodostuminen estyy.
Pyyhi sulatuksen jälkeen jäkaappi ja paka stelokero kuivaksi liinalla (pakastelokerossa ja jähdytysrivoissa ei saa olla enää huurretta).
Huomautus: Jäkaapin sulamisvesi valuu jäkaapin taakse sijoitettuun astiaan. Sieltä vesi hahtuu ilmaan.
Aseta ennen sulattamista pakastelokeroon ja jäkaappiosaan pyyhelina, johon lika vesi voi imeytyä.
VARO!
Jäkerrosta ei koskaan saa irrottaa väkisin, eikä sulatusta saa yrittä nopeuttaa minkän lammönlähteen avulla!
4.19 Ovipaneelin vaihto

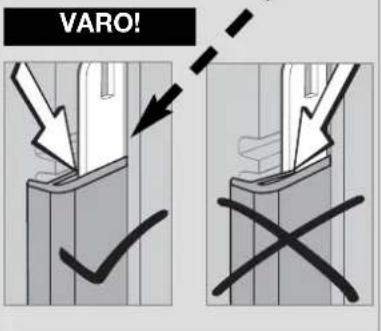

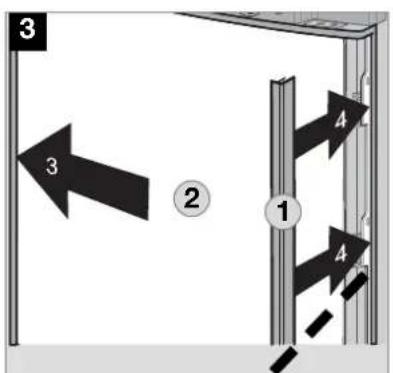

Malli RMS 84xx, RM 8xxx, RM(S)L 8xxx (koristelevy kehyksellä)

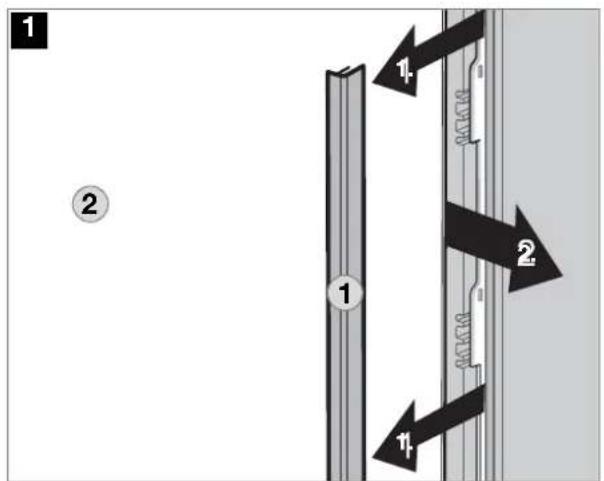

Vedä oven sivulista (1) irti (lua on vain työnnetty paikalleen, sitä ei ole kiinnitetty ruuveilla).
Työnnä ovipaneeli (2) poised ovesta, aseta oveen uusi paneeli ja työnnä lista (1) takaisin paikalleen.
kuva 44
kuva 45
kuva 46
Ovipanelin mitat (koristelevy kehyksellä) :
RMS 84xx, RM 8xxx
Rungon leveys 486 mm
Korkeus Leveys Paksuus
743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm
Rungon leveys 523 mm
Korkeus Leveys Paksuus
743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm
RM(S)L 8xxx
Rungon leveys 523 mm
Korkeus Leveys Paksuus
1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm

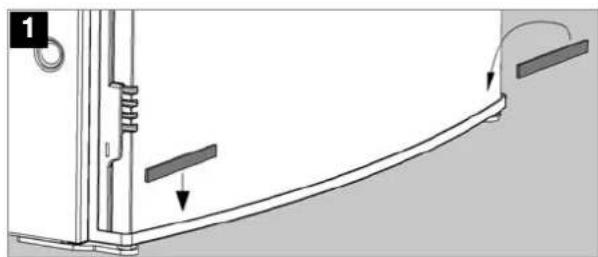

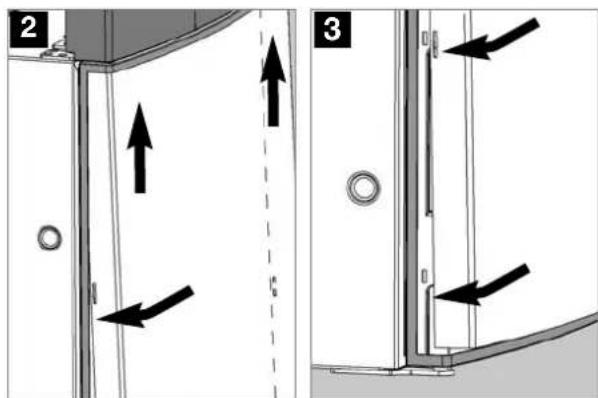

Malli RMx(L) 8xxx (kehyksetön koristelevy)
kuva 47
kuva 48 kuva 49
kuva 50
4.20 Vianetsintä
Häiriö: Jäkaapissa ei ole riittävän kylmäa.
Mahdollinen syy
- Koneiston ilmankierto ei ole riittavä.
- Termostaattiasetus on lian alhainen.
- Höyrystimessä on lian paljon jäätä.
- Jäkaappiin on sijoitetu vahän aika sitten liikaa lampimiä ruokia
- Laite on ollut vain vahan aikaa kaytossa.
- Ympariston lampotila on lian korkea.
Korjaustoimenpiteet
-Tarkista,ettauletusritilat eivat ole peittyneet.
- Aseta termostaattisään korkeamman asetuk sen kohdalle.
-Tarkista,ettäjäkaapin ovi sulkeutuu kunnolla.
- Anna ruokien jäahtyä ennen kaappiin sjoittamista.
- Tarkista jäkaapin jähdytys noin 4-5 tunnin kuluttua.
- Poista joksikin aikaa tuletusritilä.
Häiriö: Jäkaappi ei toimi kauskäytössä.
Mahdollinen syy
- Kaasupullo on tyhja.
- Onko kaasunsyöton venttiili auki?
- Onko putkissa ilmaa?
Korjaustoimenpiteet
Vaihda kaasupullo.
-Avaaventtili.
- Kytke laite pois pälä tā ja käynnista uudelleen.
Toista toimenpiteet tarvittaessa 3-4 kertaa.
Häiriö: Jäkaappi ei toimi 12V käytössä.
Mahdollinen syy
- Ajoneuvon virtapiirin sulake on viallinen.
-Akku tyhja.
- Sytytystä ei ole kytketty paälle.
- Lämpovastus vialinen (katso Häirönäytto).
Korjaustoimenpiteet
Vaihda sulake.
- Tarkista ja lataa akku.
- Käynnistä moottori.
- Ota yhteyttä valtuutettuun huoltoon.
Häiriö: Jäkaappi ei toimi 230V käytössä.
Mahdollinen syy
- Ajoneuvon virtapiirin sulake on viallinen.
- Ajoneuvoa ei ole kytketty verkkovirtalähteeseen.
- AES: Kaasukäytto verkkoliitännästa huolimatta?
Korjaustoimenpiteet
Vaihda sulake.
-Tee verkkoliitanta.
- Laite kytkeytyy kaasutilaan lian pienen verkko jannitteen johdosta (kytkeytyy automaattisesti takaisin 230V:n toimintaan).
- Ota yhteyttä valtuutettuun huoltoon.
4.21 Vikanäyttoön ja viankorjaukseen liittyviä ohjeita
Kun jaakaappi on varustetu elektroniikalla (MES, AES), esintyvat viat osoitetaan vikkuvalla LED-valolla tai nayttoruudussa.
Toimintahäiriön ilmetessa LED-merkkivalo "Häirö" (8) alkaa vilkua samanaikaisesti. AES-malleissa kuuluu hyltyssäni.
Tarkista seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun asiakspalvelupisteeseen:
Kohdassa "Jäkaapin käytö" annettuja ohjeita on noudatettu oikein.
Jäakaappi on suorassa.
Voidaanko jäkaappia käytta jollain kaytettavissä olevalla energiamuodolla.
4.21.1 Tilanaytô
MES
kuva 51
| Näytö | Häiriö | Apukeino |
| 28 | vilkkuva + äänisignaali 20 s | 230V-tila: 230 voltin vir- taa ei käytettävissä tai liian alhainen | Tarkasta verkkolitäntä, -jännite ja sulake |
| 48 | vilkkuva + äänisignaali 20 s | 12V-tila: 12 voltin virtaa ei käytettävissä tai liian alhainen | Tarkasta 12 V-liitäntä, auton akku, sulake AES: Tarkasta D+ signaali |
| 38 | vilkkuva + äänisignaali 20 s | KAASU/AUTO-tila: Liekki ei ole syttnyt | Tarkasta kaasulähde (kaasupullo, -venttiili) Kun Häiriö on poistettu, paina painiketta |
| Akustinen signaali, kesto 15 s, tulee 2 minuutin ∀ialein | Sisävaloa ei ole kytketty päläle | Sulje ovi, tarkasta ovikosketin | |
| 27 | vilkkuva + äänisignaali 20 s | 230V-tila: 230V lampa-vastus viallinen | Anna uusia 230 voltin lampaovastus, käänny asiakaspalvelun puoleen |
| 47 | vilkkuva + äänisignaali 20 s | 12V-tila: 12V lampa-vastus viallinen | Anna uusia 12 voltin lampaovastus, käänny asiakaspalvelun puoleen |
| 7 | vilkkuvat | Lämpätunnistin ei saa kosketusta tai viallinen | käänny asiakaspalvelun puoleen |
| 36 | vilkkuva + äänisignaali 20 s | Poltin viallinen tai kone viallinen | Tarkasta poltin, sen suuttimet, anna uusia tarvittaesa, käänny asiakaspalvelun puoleen |
Virranotto paristoista (sisäinen jannitteensyöttö)
| Näytö | Häiriö | Apukeino |
| 3 kirkas vilk-kuvalo | Liekki ei ole syttynyt | Tarkasta kaasulähde (kaasupullo, -venttiili)Kun Häiriö on poistettu, paina painiketta |
| 3 kirkas vilk-kuvalo | Poltin viallinen tai kone viallinen | Tarkasta poltin, sen suuttimet, anna uusia tarvittaesa, känny asiakaspalvelun puoleen |
| Akustinen signaali 15 sekunnin välein | Alijännite tunnistetty (laitteen omat paristot) | Uusi paristot |
| Automaattinen vaihto ulkoiselta jännitelähteälä laitteensisäiselle jännitteelle ei toimi (elektroniikkayksikkö ei saa virtaa auton 12 vol-tin virtapiiristä) | Jääkaappi ei toimi, se ei käy kaasulla, vaik-ka laitteessa on paristot. | Katkaise jääkaapista virta ja kytke se uudelleen pälle.Auton akusta otetu virta on katkennut, kun jääkaap-pi on käynistetty kauskäytölle.Huomautus: Automaattinen vaihtokytkentä ei toimi sytykksen aikana. |
