BRUKSANVISNING PANAREA LXIXA43 TURBOAIR

NO Instrukser for montering og bruk

NO - Instrukser for montering og bruk

Instruksjonene i dette handboken ma følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader allerbrannpaparatet som skyldes at bruksanvisningen i donne handboken ikke har blitt overholdt.

Denne ventilatoren er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forblir allikevel de samme.

! Det er viktig ø appbveare dette handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, ma man forsikre seg om at den følger med.
! Les bruksanvisingen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på produitet eller på avtrekksrøre.

MERK: De delene som er merket med symbolet (^*) er ekstrautstyr som kun leveres med noen modeller, aller er deler som ikke leveres, men mA anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til stromnettet ffor installasjonen er helt fullfør.

Før rengjøring eller vedlikehold av apparatet ma ventilatoren kobles fra strømnette ved a trekke ut stopselet eller skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren ma man bruke arbeidshansker

Ventilatoren er ikke egnet til á brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, medindreppe icke blir overvåket eller gitt instruksjoner ombru k apparatet av en person som star ansvarlig foreres sikkerhet.

Barn ma overvåkes for a kontrollere at de ikke leker med apparatet.

Ventilatoren må aldri brukes uten at gitteret er korrekt monter! Ventilatoren må ALDRI brukes som anleggsflate, medindre det er uttrykkelig angitt.

Rommet ma vare godt ventiliert när ventilatoren brukes samtidig med andre apparater somBruker gassforbrenning ell er andre brennstoffer.

Luften som suges opp违法犯罪 uen avtrekkkanal for roryk som produseres av apparater som bruker gassforbrenning aller andre brennstoffer.

Det er strengt forbudt a lage mat pa apen ild under ventilatorhetten.

Bruk av āpen ild skader filtrène og kan fremkalle brann, derfor ma det absolut unngas.

Steking mä foregå under kontroll for a unngå at den overopphete de oljen tar fyr.

De berorbare delene kan bli meget varme nár de brukes sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstltningene som ma anvendes for roykutlop, ma man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren ma rengjores ofte bade innvendig og utvendig (MINST EN GANG I MANEDEN; uansett ma man folge instruktjone som er uttrykkelig angitt i vedlikeholdsanvisningene i dette handboken).

Hvis manlke overholder normene for rengjoring av ventilatoren og utskiftning og rengjoring av filtrene, vil dette medfere risiko for brann.

Ventilatoren ma alltid ha korrekt montere lyspaerer, bade under bruk og i stand by, for a unnga risikoen for elektrisk stot.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisningen i/DDne handboken icke har blitt overholdt.

Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet – på produit et aller på papirer som følg er med viser at dette produit jegke på behandles som vanlig husholdningsavfall, men på leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet på kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produit.

Bruksmåte

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Direkte avtrekk

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsflensen.

Diameteren i avlopsroret ma tilsvare diameteren pa til Slutningsringen.

Bemerk! Avlopsroret er ikke medlevert, men mA kjøpes separat.

På den vannrette delen skal røret ha enlett inklinasjon oppover (cirka 10^ ), sik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfiltre, ma disse fjernes.

Koble ventilatoren til rør og avtrekksapning i veggen med en diameter tilsvarende luftuttaket (koblingsfensen).

Ethvertansgjeldende detfraskrivesderfor.

! Bruk et sa kort ror som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^ ).
Unngå drastiske endringer i rørets tverrnitt.
! Bruk et rør som er sá glatt som mulig pa innsiden.
! Rørmaterialet mæ vare godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i deutsche versionen, er det ndvendig a installere et ekstra filtersystem basert på aktivt kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren ma ikke vare på mindre enn 50cm nár det gelder elektriske cokeplater og 65cm nár det gelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskoekapparat opererer med en storre avstand, maijke overholds.

Elektrisk tilslutning

Nettspenningen må vare i samsvar med den elektriske spenningen som angis på typeskitetinne ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må varelett tilgengelig ogsa etterinstallasonen. Hvis det ikke følger med stopsel (direkte kobling til strømnette), eller stikkontakten selvetterinstallasonen ikke erlett tilgengelig, mæman sette på engodkjent topolet bryter som garanterer fullstendig frakoblig fra strømnette i situasjonene som oppstar i kategorien overspenning III, i henhold til installasjonsreglene.

Bruk største hastiget ved høy dampkonsentrasjon pa kjokkenet. Vi anbefaler a sla pa viften 5 minutter før du begyinner a lage mat, og la den fortsette a virke i enda cirka 15 minutter etter du er fertig med matlagingen.

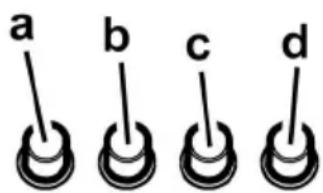

a. Lysbryter ON/OFF.
b. Bryter OFF/hastiget 1
c. Hastighetsvelger 2
d. Hastighetsvelger 3

Vedlikehold

Adversell For enhver form for rengjoring eller vedlikehold ma ventilatorhetten frakobles strmnettet ved a dra ut ledningen ell er sla av husets hovedstrombryter.

Rengjoring

Ventilatoren mä rengjores javnlig, bade innvendig og utvendig (minst sá ofte som man utförer vedlikehold av fettfiltrene). Til rengjöring benyttes en klut fuktet med et nøytralt rengjöringsmiddel.

Unngå bruk av slipende eller etsendeprodukter.

Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det fjre til brann. Det er derfor meget viktig à følgdeijke bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader pa motoren, brann som skyldes manglende vedlikehold aller andre skader som skyldes at instruksene over/DDke er blitt fulgt.

Fettfilteret

Fig. 19-22

Fanger cokefettpartikler.

For a demontere fettfilteret mam andra i fjaerhandtaket.

Holder tilbake ubehagalige lukter fra matlaging.

Karbonfilteret kan vaskes annihiler maned (eller nár det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjorden) i varmt vann og med egnede rengjöringsmidler, ellr i oppvaskmaskin ved 65^ (hvis man vasker det i oppvaskmaskin ma det vaskes med full syklus uten annihil oppvaski maskinen).

Vri ut overflodig vann uten a odelegge filteret, og sett det deretter i stekeovnen ved 100^ i 10 minutter for a torke det ordentlig.

Skift ut "madrassen" hvert 3. År og ellers hvver gang stoffet er skadet.

- Montering

Monter karbonfilteret på baksiden av fettfilteret og fest det med to stenger.

• For demontering av filteret gå frem i motsatt rekkefølge.

Utskifting av lyspaer

Fig. 23

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

• Ta ut lyspaeren ved Å lirke ved kanten med en liters, flatskrutrekker.
• Trekk ut den utbrente lyspaeren, og skift den ut med en ny pa 12V 20W MAX 30^ Ø35 12V GU4.
• Sett inn den nye lyspaaren ved a gå frem i motsattrekkefolge.

Dersom belysningen不解ke skulle virke, kontroller at lyspærene er satt korrekt ppa plass for du henvender deg til tekisk assistanse.

Varningsforeskrifter

Varning! Anslut inte apparaten till elnatet forran installationen ar helt sluford.
