PANAREA LXIXA43 - Liesituuletin TURBOAIR - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	TURBOAIR
Malli	PANAREA LXIXA43
Käyttötarkoitus	Kotikäyttöön, ulosjohtava tai sisäinen kiertoilma
Versio	Imu- tai suodatinversio (aktiivihiilisuodattimella)
Turvaetäisyys (minimi)	50 cm sähköliesille, 65 cm kaasu- tai yhdistelmäliesille
Valaistus	Halogeenilamppu 12V 20W max Ø35 GU4 (helppo vaihto)
Rasvasuodatin	Irrotettava jousikahvalla, puhdistus kuukausittain
Aktiivihiilisuodatin	Kierrätysversiolle, puhdistettava 2 kuukauden välein (astianpesukone 65°C + uunikuivaus), vaihto 3 vuoden välein
Ulkopinnan puhdistus	Kostea liina ja neutraali nestemäinen pesuaine (ei alkoholia tai hankaavia aineita)
Sähköliitäntä	220-240V, liitäntä pistorasiaan tai standardoituun katkaisijaan
Imutehot	3 nopeutta + pysäytys, valokytkin ON/OFF
Valinnaiset lisävarusteet	Aktiivihiilisuodatin, poistoletku (eivät sisälly toimitukseen)
Paino	Ei määritelty (asennus kestävälle seinälle tai kattoon)
Mitat (noin)	Leveys 90 cm (malli LXIXA43)

Usein kysytyt kysymykset - PANAREA LXIXA43 TURBOAIR

Mikä on liesituulettimen ja lieden välinen vähimmäisetäisyys?

Sähköliedelle vähimmäisetäisyys on 50 cm; kaasu- tai yhdistelmäliedelle se on 65 cm. Noudata näitä etäisyyksiä ehdottomasti palovaaran välttämiseksi.

Kuinka liesituuletin asennetaan ulosjohtavana versiona?

Liitä poistoletku (ei sisälly) tuulettimen yläpuolella olevaan laippaan. Letkun halkaisijan on oltava sama kuin laipan. Kallista letkua hieman ylöspäin (noin 10°) poiston helpottamiseksi. Poista aktiivihiilisuodatin, jos se on asennettu.

Kuinka liesituuletin asennetaan kiertoilmaversiona?

Asenna aktiivihiilisuodatin (saatavana jälleenmyyjältä) rasvasuodattimen taakse. Ilma rasvanpoistetaan ja hajuttomaksi ennen kuin se palautetaan huoneeseen ylemmän ritilän kautta.

Kuinka rasvasuodatin puhdistetaan?

Irrota suodatin vetämällä jousikahvasta. Puhdista se vähintään kerran kuukaudessa neutraalilla pesuaineella ja kostealla liinalla tai astianpesukoneessa 65 °C:ssa. Älä käytä alkoholia tai hankaavia aineita.

Kuinka aktiivihiilisuodatin puhdistetaan tai vaihdetaan?

Aktiivihiilisuodatin puhdistetaan 2 kuukauden välein: pese se kuumalla vedellä tai astianpesukoneessa (täysi ohjelma ilman astioita) 65 °C:ssa ja kuivaa uunissa 100 °C:ssa 10 minuuttia. Vaihda se 3 vuoden välein tai jos se on vaurioitunut.

Kuinka liesituulettimen lamppu vaihdetaan?

Irrota laite verkkovirrasta. Varmista, että lamppu on kylmä. Pienellä litteäkärkisellä ruuvitaltalla vivuta lampun reunaa irti. Vaihda lampuksi 12V 20W MAX Ø35 GU4.

Mitkä ovat tärkeimmät turvatoimet?

Älä koskaan liekitä ruokaa liesituulettimen alla. Valvo paistamista öljyn ylikuumenemisen estämiseksi. Irrota liesituuletin aina verkkovirrasta ennen puhdistusta tai huoltoa. Noudata vähimmäisetäisyyksiä.

Kuinka usein liesituuletin on puhdistettava?

Puhdista ulko- ja sisäpinnat vähintään kerran kuukaudessa. Rasvasuodattimet on puhdistettava samalla tiheydellä. Aktiivihiilisuodatin puhdistetaan 2 kuukauden välein.

Toimiiko liesituuletin ilman poistokanavaa?

Kyllä, kiertoilmaversiona aktiivihiilisuodattimella. Ilma puhdistetaan ja palautetaan huoneeseen. Ulosjohtavaa versiota varten tarvitaan sopiva kanava (ei sisälly).

Millaista puhdistusainetta tulisi käyttää?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä koskaan käytä alkoholia, hankaavia aineita tai avotulta.

KÄYTTÖOHJE PANAREA LXIXA43 TURBOAIR

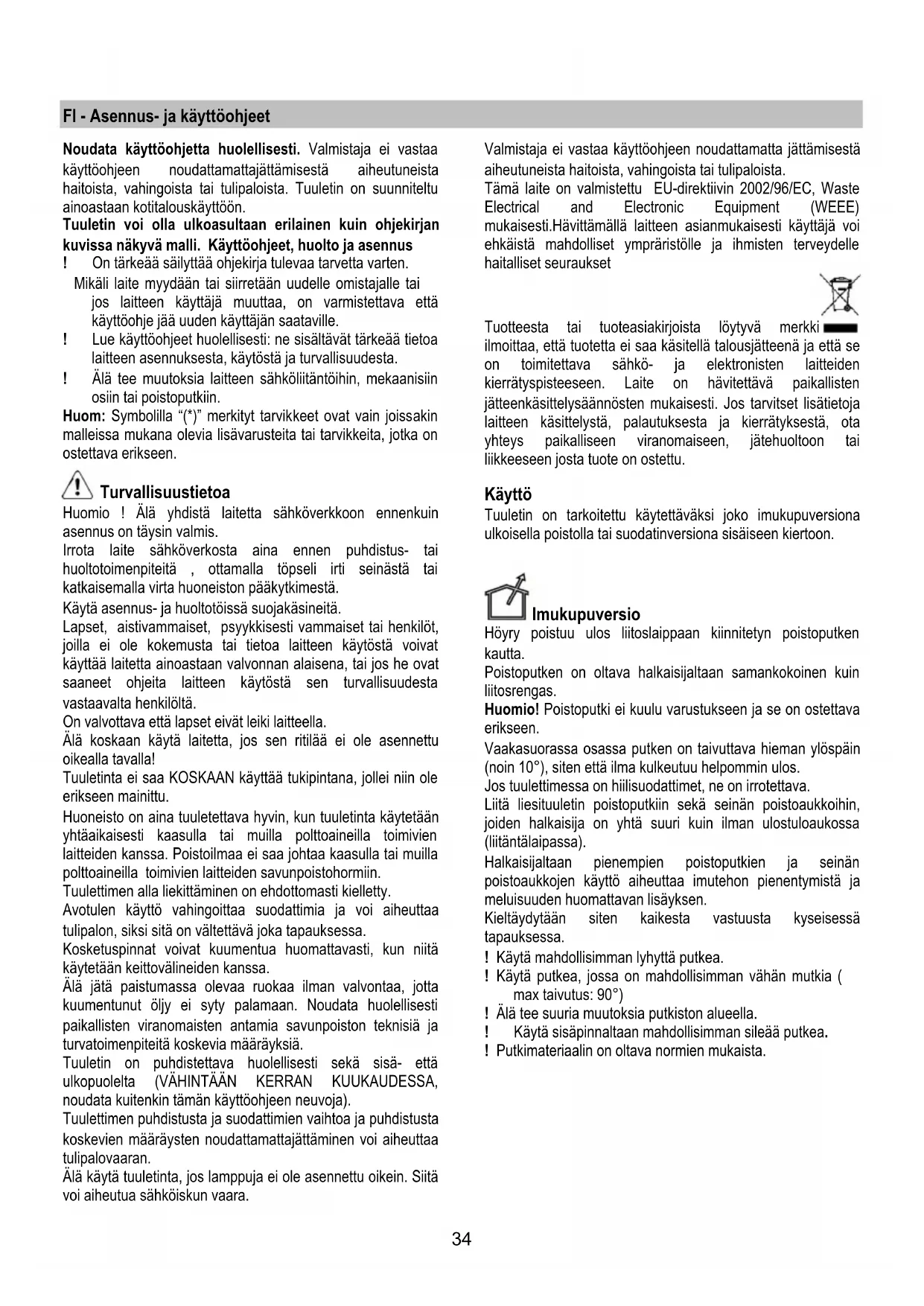

FI Asennus- ja käyttoohjeet

Fl - Asennus- ja käyttoohjeet

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajättämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunnitelu ainoastaan kotitalouskäyttoön.

Tuuletin voi olla ulkoasultaan erilainen kuin ohjekirjan kuvissa nakyvä malli. Käytöohjeet, huolto ja asennus

! On tärkeä saïyttäo objekirja tulevaar vetta varten. Mikäla laite myddän tai siirretaan uudelle omistajalle tai jos laitteen käytämuuttaa, on varmistettava että käyttoohje jäu den käytäjan saataville.
! Lue käytöohjeet huolellisesti: ne sisälätvät tärkeä tietoa laitteen asennuksesta, käytösta ja turvallisuudesta.
! Ää tee muutoksia laitteen sahköliitäntöihin, mekaanisiin osiin tai poistoputkiin.

Huom: Symbolilla () merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Huomio! Alä yhdistā laitetta sahköverkkoon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhistus- tai huoltotoimenpiteita, ottamalla topseli irti seinastä tai katkaisemalla virta huoneiston päkytkimestä.

Käytä asennus- ja huoltotoissä suojakäsineita.

Lapset, aistivammaiset, psykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietao laitteen käytösta voivat käytäa laitetta ainoastaan valvonnan alaisena, taiJos he ovat saaneet ohjeita laitteen käytösta sen turvallisuudesta vastaavalta henkilöltä.

On valvottava etta lapset eivat leiki laitteella.

Alä koskaan käytä laitetta, jos sen ritoläe ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei niin ole erikseen mainittu.

Huoneisto on aina tuulettava hyvin, kun tuuletinta kaytetaa yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla poltoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettinen alla liekittäminen on ehdottomasti kielletty.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on välttävä joka tapauksessa.

Kosketuspinnat voivat kuumentua huomattavasti, kun niitta kaytetaan keittovalineiden kanssa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut olj ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- ettäulkopuolelta (VAHINTÄAN KERRAN KUUKADESSA, noudata kuitenkin tämän kayttöohjeen neuvoja).

Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistustakoskevien märäysten noudattamattajattäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta,Jos lamppuja ei ole asennettu oikein.Siitt voi aiheutua sahköiskun vaara.

Valmistaja ei vastaa käytöohjeen noudattamatta jättämisetä aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistetu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittämällä laitteen asianmukaisesti käytäja voi ehkäista mahdolliset ympräristolle ja ihmister terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvamerkki ilmoittaa, etta tuotetta ei saa kasitetta talousjatteenja etta se on toimitettava sahko- ja elektronisten laitteiden kierratypisteeseen. Laite on havitettavpaikallisten jatteenkasittelysaannosten mukaisesti. Jos tarvitset lisatietoja laitteen kasittelysta, palautuksesta ja kierratyksesta, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai liikkeeseen jostu tuote on ostetu.

Käytto

Tuuletin on tarkoitetu käytettväksi joko imukupuversiona ulkoisella pointalla tai suodatinversiona sisäiseen kiertoon.

Imukupuversio

Höry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Vaakasiorassa osassa putken on taivuttava hieman ylospain (noin 10^ ), siten etta ilma kulkeutuu helpommin ulos.

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostulcaukossa (liitäntalaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinan poistoaukkojen kayttö aiheuttaa imutehon pienentymista ja meluisuudden huomattavan lisayksen.

Kieltaydtäan siten kaikesta vastuusta kyseissaa tapauksessa.

! Käytä mahdollisimman lyhytta putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90^ )
! Ålä tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimaterialiaalin on oltava normien mukaista.

Suodatinversio

Suodatetusta ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaan tassā toimintamallissa, siihen on asennettava aktivihili lisäsuodatinjärestelma.

Asennus

Lieden keittotason tupipinnan ja keittiotuulettimen alimman osan valinen minimietaisyys on oltava vahintaan 50cm sahkoliesien osalta ja 65cm kaasu- ja sekaliasien osalta. Jos kaasulieden kayttohjeissa vaaditaan suurempi etaisyys, on se otettava huomion.

Sahkoliitanta

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liità tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen paäsee käsiki myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen paäsee käsiki myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoria on III, asennussäantöjen mukaisesti.

Huomio! Tarkista aina, etta verkkokaapeli on asennetu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Tuulettimessa on erityinen sahköjohto; jos johto rikkoutuu, pyyda uusi johto tekniseltä tuelta.

Asennus

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnytustulpat. On kuitenkin välttamätontä kutsua asiantuntija tarkistamaan materiaaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestaakseen tuulettimen painon.

Toiminta

Käytä maksiminopeutta jos keittiössä on erityisen paljon hóryä. On suositeltavaa käynistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

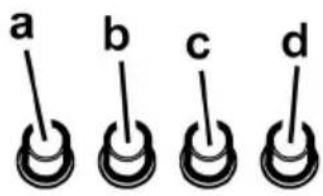

a. ON/OFF valokatkaisija
b. OFF katkaisija/nopeus 1
c. Nopeuden 2 valitsin
d. Nopeuden 3 valitsin

Huolto

Huomio! Irroita laite aina virtalähteesti ennen puhdistustai huoltotoimenpiteita, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sahköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vahintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisesse pesuaineessa kostutettua kangasta.

Välta hankaavia pesuaineita

ALAKAYTALKOHOLIPITOISIAPUHDISTUSAINEITA!

Huomio: Laitteen puhdistusta ja suodattimien vaihtoa koskevien märäysten noudattamattajattaminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa märäyksiä.

Valmistaja ei vastaa mahdollisista vaarista huoltotoimenpiteista tai yllamainittujen normien noudattamattajattamisestä aiheutuvista moottorivioista tai tulipaloista.

Rasvasuodatin

Kuva. 19-22

Se pidattäruanlaitosta syntyvärasyvärasvahiukkaset.

Rasvasuodatin irrotetaan vetamallj jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 21

Imee ruoanlaitosta aiheutuvat epamiellyttavat hajut.

Hiilisuodatin voidaan pestä kahden kuukauden valein (tai kun suodattimien kyllästyksen merkkijärestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lampimälla vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65^ lampötilalla (astianpesukoneessa koko pesuohjelmalla, alä laita samaan pesuun astioita).

Poista ylimaaarainen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100^ uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden valein ja aina kun kangas on rikkoutunut.

Asennus

Asenna hiilisuodatin rasvasuodattimen taakse ja kiinnitā kahdella puikolla.

Huomio! Puikot loytyvat hiilisuodatinpakkauksesta, eivat tuulettimesta.

Toimi painvastaisessa järestyksessä purkaessasi suodatinta.

Lamppujen vaihto

Kuva 23

Irrota laite sahkoverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket nihin.

• Irrota lamppu nostamalla sitä reunoista pienellä ristipääruuvimeisselillä.
• Veda vaihdettava lamppu irti ja vaihda se uuteen 12V 20W MAX 30^ Ø35 12V GU4 lamppuun.
• Asenna uusi lamppu paikalleen toimimala painvastaisessa järestyksessä.

Jos valaistus ei toimi, tarkista etta lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
