| Tipo de produto | Coifa de cozinha |
| Marca | TURBOAIR |
| Modelo | PANAREA LXIXA43 |
| Utilização | Doméstica, exaustão externa ou recirculação interna |
| Versão | Exaustora ou filtrante (com filtro de carvão ativado) |
| Distância mínima de segurança | 50 cm para fogões elétricos, 65 cm para gás ou mistos |
| Iluminação | Lâmpada halógena 12V 20W máx. Ø35 GU4 (substituição fácil) |
| Filtro anti-gordura | Removível por alavanca de mola, limpeza mensal |
| Filtro de carvão ativado | Para versão de recirculação, lavável a cada 2 meses (máquina de lavar louça a 65°C + secagem no forno), substituição a cada 3 anos |
| Limpeza externa | Pano úmido e detergente líquido neutro (sem álcool nem abrasivos) |
| Alimentação elétrica | 220-240V, ligação por tomada ou disjuntor normalizado |
| Velocidades de aspiração | 3 velocidades + parada, interruptor de luz ON/OFF |
| Acessórios opcionais | Filtro de carvão ativado, tubo de exaustão (não fornecidos) |
| Peso | Não especificado (instalação em parede ou teto resistente) |
| Dimensões (aprox.) | Largura 90 cm (modelo LXIXA43) |
Perguntas frequentes - PANAREA LXIXA43 TURBOAIR
Perguntas dos utilizadores sobre PANAREA LXIXA43 TURBOAIR
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual PANAREA LXIXA43 - TURBOAIR e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PANAREA LXIXA43 da marca TURBOAIR.
MANUAL DE UTILIZADOR PANAREA LXIXA43 TURBOAIR

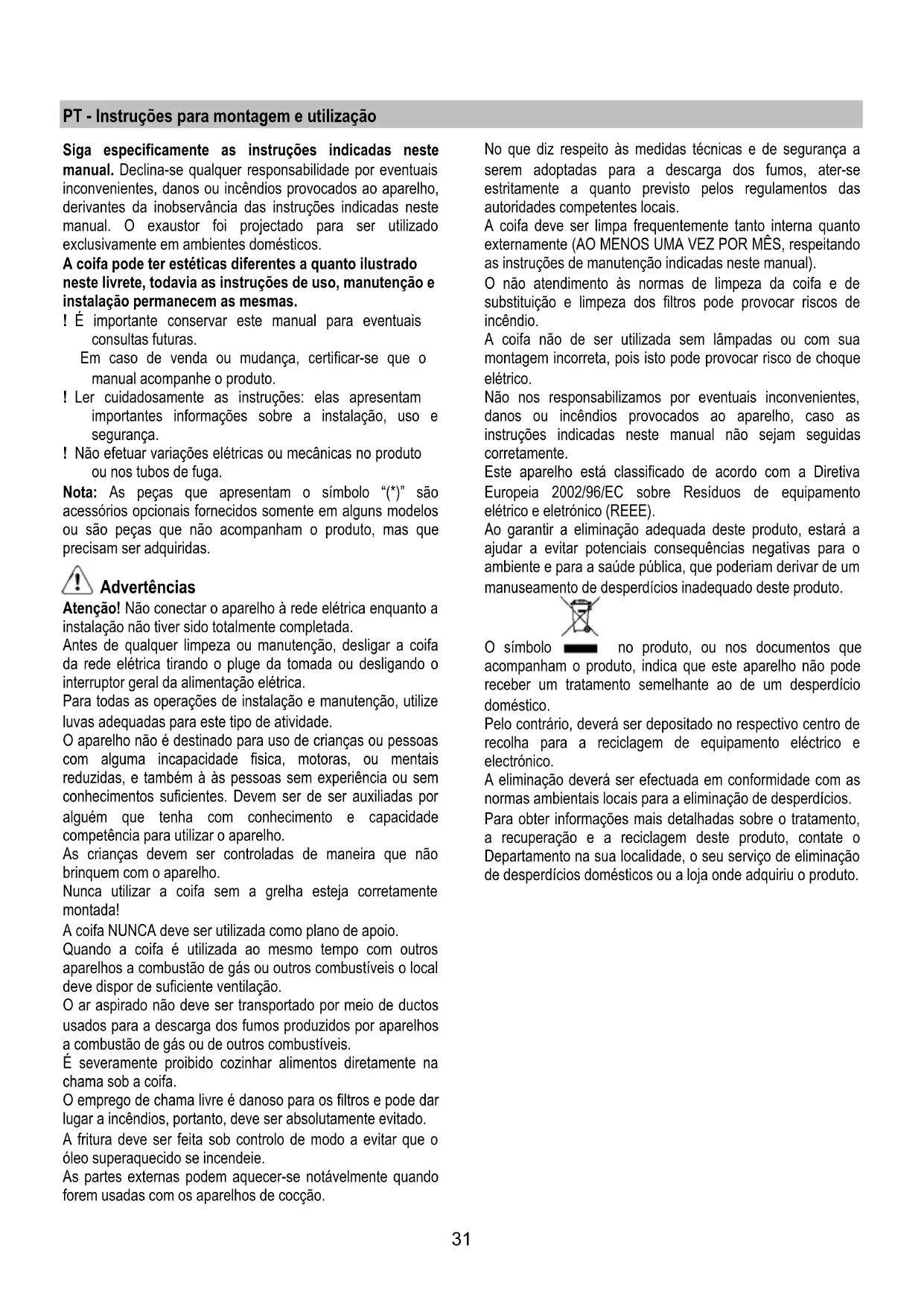

PT Instruções para montagem e'utilisation
PT - Instruções para montagem e'utilização
Sigaspecificamenteasinstruçõesindicadasneste manual.Declina-se qualquerresponsabildade poreventualis inconvenrientes,danos ou incéndiosprovocadosaoaparelho, derivantesdainobservança dasinstruçõesindicadasnesthemanual.Oexaustorfoiprojectado para serutilidoxclusivamente emambiente Domesticos.
A coifa pode ter estéticas发展目标 a quando ilustrado nestsilevrete,todaviaasinstruçõesdeuso,manutenção e instalaçãopermanecemasmas.
! É importante conservar este manual para eventuais consultas futuras.
Em caso de vendao ou mudanca,certificar-se que o manual acompanhe o produits.
! Ler cuidadosamente as instruções:elas aparemimportantes informações sobre a instalação, uso esegurança.
! Não efetuar variações elétricas ou mecânicas no produits ou nos tubos de fuga.
Note: As peças que aparecem o símbolo “(*)” são acessórios.optionais fornecidos somente em algunos modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.
Advertências
Atença! Não conectar o aparecido à rede electrica quando a instalação não tiver sido totalmente completeness.
Antes de qualquer limpeza ou manutencao, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo deatividade.
O aparecido não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalis reduzidas, e también à as pessoas sem experiencia ou sem conheçimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com conheçimento e capacidade competência para utilizes o aparecido.
As crianças devem ser controladas de maneira que não brinquem com o aparelho.
Nunca utilizes a coifa sem a grelha esteja corretamente montada!
A coifa NUNCA delve ser'utilizada como plano de apoio.
Quando a coifa é realizada ao mesmo tempo com outros apareiros a combustão de gás ou outros combustíveis o local deve dispar de suficiente ventilação.
O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por apareiros a combustão de gás ou de outros combustíveis.
É severamente proibido cozhar alimentos diretamente na chama sob a coifa.
O lavoro de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, deve ser absolutamente évitado.
A fritura delve ser feita sob controlo de modo a evacitar que o oleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando foram usadas com os aparelhos de cocção.
No que diz respeito às medidas tínicas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quando previsto-os regulamentos das autoridades competentes locais.
A coifa deve ser limpa frequentlymente tanto interna quando externamente (AO MENOS UMA Vez POR MÉS, respeitando as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incério.
A coifa não de ser realizada sem lampadas ou com sua montagem incorreta,ursoro pode provocar risco de何时e elétrico.
Não nos responsabilizamos por eventuels inconvenientes, danos ou incéndios provocados ao aparecido, caso as instruções indicadas neste manual não sejam seguidas corretamente.
Este aparelho está Classifiedo de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).
Ao garantir a eliminacao adequada deste produits, estara aaabdar a evaporar potencias consequencias negativas para oambiente e para a saude publica, que poderiam derivar de ummanuseamento deespercios inadequado deste produits.
O símbolo — no produits, ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de um despercio domestico.
Pelo contrário,deer sa ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e electrónico.
A eliminacao devera ser efectuada em conformidade com as normas ambientais locais para a eliminacao deespercios.
Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despécios dométricos ou a loja onde adquiriu o produits.
Uso
A coifa é fabricada para ser realizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.
Versão aspirante
Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado a flange de conexão que se encontra sobre o exaustor.
O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.
Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10^ ) de modo a poder transporte o ar para fora mais fácilmente.
O uso de tubos ou orificios de descarga de parede com diametro inferior pode provocar a diminuicao da performance de aspiracao e um drastico aumento do ruido.
Não nos responsabilizamos a este respeito.
Utilizar um tubo conductor com o comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possível de curvas (ángulo máximo da curva: 90^ 90^
! Evitar alteracoes drasticas da�� do tubo (diametro).
! Usar um tubo conductor como interior mais liso possivel.
! O material do tubo conductor deve ser aprovado e estar em conformidade com a lei.
Versão filtrante
Deve ser utilizes um FILTER de carvão ativo, disponible jusqu ao seu revendedor. O ar aspirado sera desengordurado e desodorizado antes de ser reintroduzido no ambiente atraves da greha superior.
Instalacao
A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.
Conexão eletrica
A voltagem da rede eletrica deve corresponder à voltagem indicada na etiqueta das CHARACTERisticas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,messoo deposita da instalacao. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessivel,messoo deposita da instalacao, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalacao.
Atença! Antes de conectar novamente o circuito da coifa com a alimentação eletrica, verificar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao service de assistência técnica.
Montagem
A coifa é dotada debuchas de fixação adequadas à maior parte das paredes/tetos.No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.
Funcionamento
Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconseihamos ligar a aspiração 5 minutos antes de iniciar a cozinha e de deixá-la em funcaoamento por aproximately 15 minutos après o termo do cozimento.

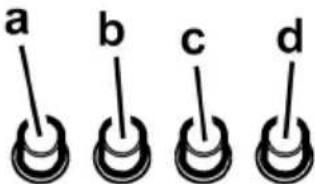

a. Interruption Luz ON/OFF.
b. Interruptor OFF/velocidae 1
c. SeLECTIONA 2
d. Selecção velocidade 3
Manutenção
Atença! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.
Limpeza
O exaustor deve ser limpo frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenao dos filtros antigorduras).
Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do过滤 para provocar riscos de incência.
O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segança citadas neste manual.
Filtro antigordura
Fig. 19-22
Capta as particulas de gordura derivantes do cozimento.
Para desmontar o filtro anti gordura puxe o puxador de libertação com mola.
Filtro de carvão activo (so para a versão filtrante)
Fig. 21
Retém os odeores desagradáveis produzidos durante a preparação de alimentos.
O FILTER DE CARVão pode ser lavado deinous eminous meses (ou quando o Sistema de indentação da saturação dos filtros - se precedo no Modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65^ (para a lavagem em máquina, utilize o ciclo completo sem colocar outras louça na máquina).
Tire a agua em excesso tomando cuidado para não estragar o filtró. Em seguida deixe-o secar definitivoamente no forno durante 10 Minutes a 100^ .
Substitua o pano a cada 3 anos e sempre que不准ar sinais de danos no tecido.
Montagem
Instalar o filtro de carvão aktivado na parte traseira do filtró gorduras e fixar com bois pinos.
Atença! Os pinos está incluíos na embalagem do过滤 de carvão Activate e não na coifa.
- Para desmontar o filtro proceder em sentido inverso.
Substituição das lampadas
Fig. 23
Desligar o aparelho da rede elética;
Atença! Antes de tocar as lampadas, certificar-se que estejam frias.
- Com unaiosa chave de fenda, fazer alavanca nos bordos da lampada para extraí-la.
- Puxar a lâmpada a ser substituição e substitui-la com uma nova lâmpada de 12V 20W MAX 30^ Ø35 12V GU4.
- Executar a substituição e a montagem da nova lâmpada procedendo em sentido contrário.
Se a iluminação não funciona, verifique se as lampadas foram instaladas correctamente no seu devido lugar antes de chamar a assistência Tecnica.
