PANAREA LXIXA43 - Virtuves nosūcējs TURBOAIR - Bezmaksas lietošanas instrukcija

Produkta veids	Virtuves tvaika nosūcējs
Zīmols	TURBOAIR
Modelis	PANAREA LXIXA43
Lietojums	Mājsaimniecībā, ārējā nosūkšana vai iekšējā recirkulācija
Versija	Nosūcējs vai filtrējošs (ar aktīvās ogles filtru)
Minimālais drošības attālums	50 cm elektriskajām plītīm, 65 cm gāzes vai jauktajām
Apgaismojums	Halogēna lampa 12V 20W max Ø35 GU4 (viegla nomaiņa)
Tauku filtrs	Noņemams ar atsperes rokturi, tīrīšana reizi mēnesī
Aktīvās ogles filtrs	Recirkulācijas versijai, tīrāms ik pēc 2 mēnešiem (trauku mazgājamā mašīna 65°C + žāvēšana cepeškrāsnī), nomaiņa ik pēc 3 gadiem
Ārējā tīrīšana	Mitra drāna un neitrāls šķidrais mazgāšanas līdzeklis (bez spirta vai abrazīvām vielām)
Elektroapgāde	220-240V, pieslēgums ar spraudkontaktu vai standarta automātisko slēdzi
Sūkšanas ātrumi	3 ātrumi + izslēgšana, gaismas slēdzis IESLĒGTS/IZSLĒGTS
Papildu piederumi	Aktīvās ogles filtrs, izplūdes caurule (nav iekļauts komplektā)
Svars	Nav norādīts (uzstādīšana uz izturīgas sienas vai griestiem)
Izmēri (aptuveni)	Platums 90 cm (modelis LXIXA43)

Bieži uzdotie jautājumi - PANAREA LXIXA43 TURBOAIR

Kāds ir minimālais attālums starp nosūcēju un plīti?

Elektriskajai plītij minimālais attālums ir 50 cm; gāzes vai jauktajai plītij tas ir 65 cm. Noteikti ievērojiet šos attālumus, lai izvairītos no ugunsgrēka riska.

Kā uzstādīt nosūcēju ārējās izplūdes versijā?

Pievienojiet izplūdes cauruli (nav iekļauta komplektā) pie atloka, kas atrodas virs nosūcēja. Caurules diametram jābūt vienādam ar atloka diametru. Nedaudz nolieciet cauruli uz augšu (apmēram 10°), lai atvieglotu izplūdi. Noņemiet aktīvās ogles filtru, ja tāds ir.

Kā uzstādīt nosūcēju recirkulācijas versijā?

Uzstādiet aktīvās ogles filtru (pieejams jūsu izplatītājā) aiz tauku filtra. Gaiss tiek attīrīts no taukiem un smakām, pirms tas tiek atgriezts telpā caur augšējo režģi.

Kā tīrīt tauku filtru?

Noņemiet filtru, pavelkot atsperes rokturi. Tīriet to vismaz reizi mēnesī ar neitrālu mazgāšanas līdzekli un mitru drānu, vai trauku mazgājamā mašīnā 65 °C temperatūrā. Neizmantojiet spirtu vai abrazīvus līdzekļus.

Kā tīrīt vai nomainīt aktīvās ogles filtru?

Aktīvās ogles filtrs jātīra ik pēc 2 mēnešiem: mazgājiet to karstā ūdenī vai trauku mazgājamā mašīnā (pilns cikls bez traukiem) 65 °C temperatūrā, pēc tam žāvējiet cepeškrāsnī 100 °C temperatūrā 10 minūtes. Nomainiet to ik pēc 3 gadiem vai ja tas ir bojāts.

Kā nomainīt nosūcēja spuldzi?

Atvienojiet ierīci. Pārliecinieties, ka spuldze ir auksta. Ar nelielu plakanu skrūvgriezi uzspiediet uz spuldzes malas, lai to izņemtu. Nomainiet ar 12V 20W MAX Ø35 GU4 spuldzi.

Kādi ir svarīgākie drošības pasākumi?

Nekad neaizdedziniet pārtiku zem nosūcēja. Uzraugiet cepšanu, lai eļļa nepārkarstu. Vienmēr atvienojiet nosūcēju pirms tīrīšanas vai apkopes. Ievērojiet minimālos attālumus.

Cik bieži jātīra nosūcējs?

Tīriet ārējās un iekšējās virsmas vismaz reizi mēnesī. Tauku filtri jātīra tikpat bieži. Aktīvās ogles filtrs jātīra ik pēc 2 mēnešiem.

Vai nosūcējs darbojas bez izplūdes kanāla?

Jā, recirkulācijas versijā ar aktīvās ogles filtru. Gaiss tiek attīrīts un atgriezts telpā. Ārējai izplūdei nepieciešama atbilstoša izplūdes caurule (nav iekļauta komplektā).

Kādu tīrīšanas līdzekli izmantot?

Izmantojiet mitru drānu ar neitrālu šķidro mazgāšanas līdzekli. Nekad neizmantojiet spirtu, abrazīvus līdzekļus vai atklātu liesmu.

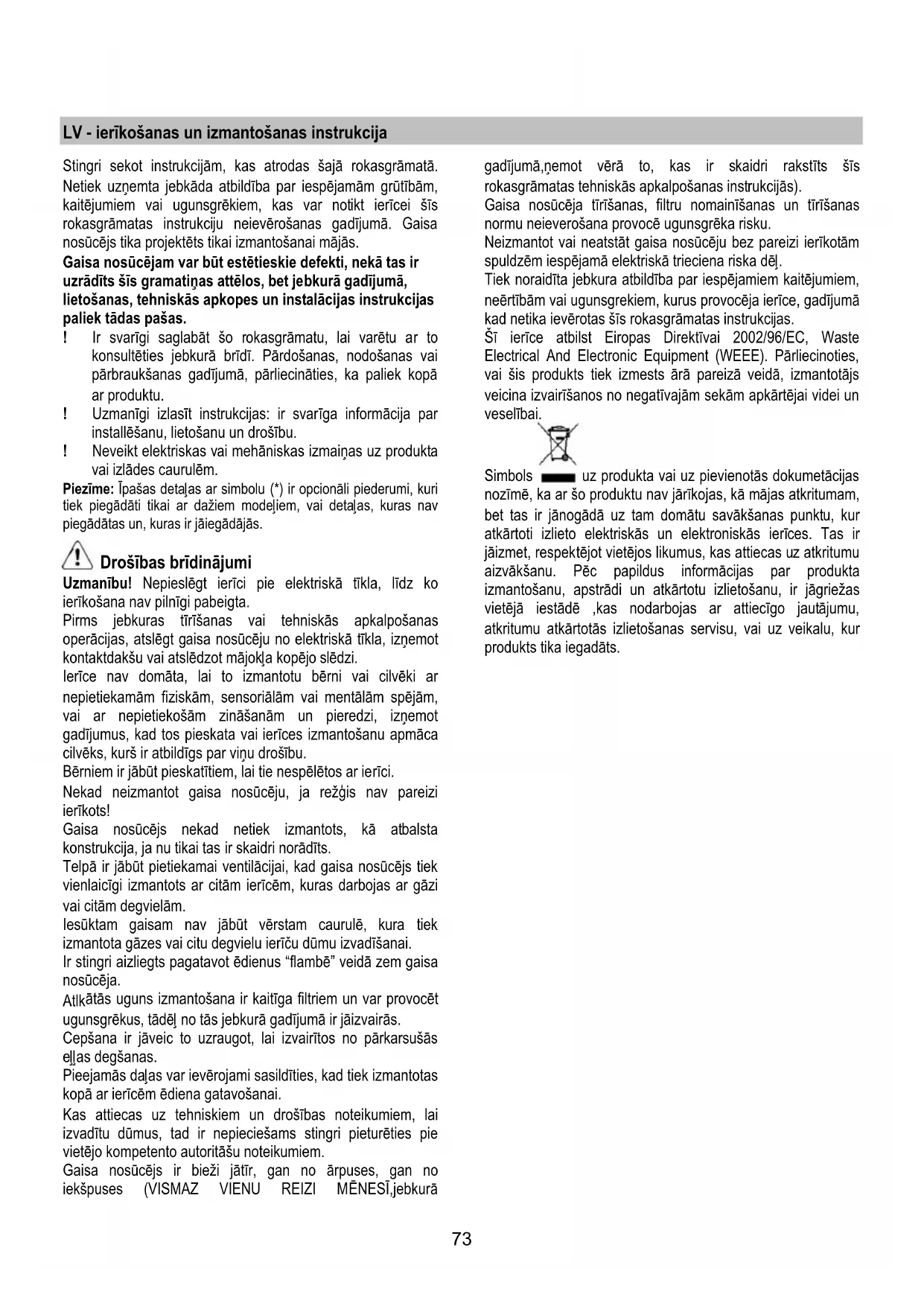

LIETOŠANAS INSTRUKCIJA PANAREA LXIXA43 TURBOAIR

Stingri sekot instrukcjam, kas atrodas šajā rokasgrāmata. Netiek uzemta jebkāda atbildība par iespejamān grūtbām, kaitējumiem vai ugunsgrekiem, kas var notikt iericei šis rokasgrāmatas instrukcju neieverosanas gadijuma. Gaisa nosücejs tika projektëts tikai izmantoşanai mājas.

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits sis gramatinas attelos, bet jebkurā gadijumā, lietošanas, tehniskās apkopes un instalacijas instrukcijas paliek tadas pašas.

I lr svarigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura brid. Pardosanas, nodosanas vai pbarbauksanas gadijumā, parliecinaties, ka paliek kopā ar produktu.
! Uzmanıgizlasi instrukcijas:ir svarıgoinformacija par installesanu, lietoşan un droşibu.
! Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurlem.

Piezime: Ipaas detalias ar simbolu (*) ir optionally piederumi, kuri tiek piegadati tikai ar daziem modeliem, vai detalias, kuras nav piegadatas un, kuras ir jiaegadajas.

Drosibas bridinajumi

Uzmanibu! Nepieslegt ierici pie elektriska tikla, lidz ko ierikosana nav pilinqi pabeigta.

Pirms jebkuras tirišanas vai tehniskas apkalposanas operacijas, atslegt gaisa nosuceju no elektriska tikla, iznemot kontaktdaksu vai atsledzot majokla kopejo sledzi.

lerice nav domata, lai to izmantotu berni vai cilveki ar nepietiekamam fiziskam, sensorialam vai mentalam spejam, vai ar nepietiekošam zinašanam un pieredzi, iznemot gadijumus, kad tos pieskata vai icerces izmantošanu apmaca cilveks, kurir atbildigs par vinu drošibu.

Berniem ir jabut pieskatitiem, lai tie nespeltos ar ierfci.

Nekad neizmantot gaisa nosucej, ja rezgis nav pareizi erikots!

Gaisa nosuces nekad netiek izmantots, ka atbalsta konstrukcija, ja nu tikai tas ir skaidri noradits.

Telpa ir jabut pietiekamai ventilacijai, kad gaisa nosucejs tiek vienlaicigi izmantots ar citam icercem, kuras darbojas ar gazi vai citam degvielam.

lesuktam gaisam nav jabut verstam caurule, kura tiek izmantota gazes vai citu degvielu ieri cdu dumu izvadiisanai.

Ir stingri aizliegts pagatavot edienus "flambē" veida zem gaisa nosüceja.

Atlkatas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrekus, tadel no tās jebkūrā gadijumā ir jaizvairas.

Peejamās dālas var ieverojami sasildities, kad tiek izmantotas kopa ar iericem ediana gatavošanai.

Kas attecas uz tehniskiem un drošibas noteikumiem, lai izvaditu dumus, tad ir nepiecesams stingri pietureties pie vietelo kompetento autorăsu noteikumiem.

Gaisa nosucejs ir biezi jatir, gan no arpuses, gan no iekspuses (VISMAZ VIENU REIZI MENESJI,jebkura

gadijumā,nemot vērā to, kas ir skaidri raktīts šis rokasgrāmatas tehniskās apkalposanas instrukcjās).

Gaisa nosucela tirisanas, filtru nomainisanas un tirisanas normu neieverosana provocegugunsgreka risku.

Neizmantot vai neatat gaisa nosucceju bez pareizi ierikotam spuldzem iespejama elektriska trieciena riska del.

Tiek noraidita jebkura atbildiba par iespejamiem kaitejumiem, neertibam vai ugunsgrekiem, kurus provocea ierie, gadijumakad netika ieverotas sis rokasgramatas instrukcjjas.

Sierice atbilst Eiropas Direktivai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pärliecinoties, vai sis produits tiek izmests arā pareizā veidā, izmantotäjs veicina izvairisanos no negativajām sekām apkārtējai videi un veselibai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majasatakumam, bet as ir janogadā uz tam domatu savakšanas puncttu, kur atkartoti izlieto elektriskas un elektroniskas ierices. Tas ir jazmet, respektjot vieteos likumus, kas attiecas uzatakumu aizvakšanu. Pec papildus informacijas par produkta izmantošanu, apstradi unatakotu izlietošanu, ir jagriezas vietēj iestāde ,kas nodarbojas ar attiecigo jautajumu,atakrumutakartotas izlietošanas servisu, vai uz veikalu, kur produits tika iegadats.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuksanas versija ar evakuaciju uz arpusi vai filtresanas versija ar ieksejo recirkulaciju.

lesuksanas versija

Tvaiki tiek izvaditi uz arpusi, caur izvadijanas cauruli, kas ir piefiksets pie atloksavienojuma.

Izvadisanas curule diametram ir jabut vienlidzigam ar savienosanas gredzena diametu.

Uzmanibu! Evakuacijas caurule nav dota lidzi un ta ir jiaegadajas.

Horizontala dala, caurulei ir jabut vieglam slipumam uz augspusi (aptuveni 10^ ), tadā veidā lai varētu parviot gaisu uz ārpusi péc iespejas vienkārsak.

Ja gaisa nosucejam ir oglu filtri, tiem ir jabut nonemtiem.

Pievienot gaisa nosuceju pie izvadijanas sienas caurlem un atverumiem ar diametru, kas ir vienads gaisa izejas diametram (savienosanas atloks).

Sienes izvadīsanas caurulu un atverumu izmantošana ar mazaku diametu, noteiks iesūkšanas rezultātu pazemināsanos un stipru troksnu paaugstināsanos.

Elektriskā pieslēgšana

Tikla spiegumam ir jaatbilst spiegumam, kurš ir atzimets uz ipasas etiketes, kura atrodas gaisa nosuceja iekspuse. Ja nosucejam ir kontaktdaksa, pievienot to rozetei, kura atbilst pastavosiem likumiem un atrodas pieejama zona arī pec installesanas.

Ja gaisa nosucejam navkontaktdakss(tie sa piesegsana pie elektriskasistemas)vaiarkontaktdaksa neatrodas pieejama zona, airepca installesanas, pielietot normam atbilstoubipolaru sledzi, kursnodrosina pilnu atslsgsanu no tikla sprieguma,parslodzes kategorijas lll nosacijumos,saskaarierikosanaslikumiem.

Uzmanibu! pirms pieslegt gaisa nosucejau pie tikla barosanas un pirms pbaraudit ta pareizu darbosanos, vienmär pbaraudit ka tikla kabelis ir ierikots pareizi.

Gaisa nosucejam ir ipasa barosanas caurule; caurules bojasanas gadjumā, pieprasīt to tehniskās apskalposanas servisam.

lerikosana

Gaisa nošūcējs ir apríkots ar fiksēsanas korkiem, kas ir piemēroti senu/griestu lielakai dalai. Jebkura gadījumā, ir nepiečësams griezties pie kvalificëta tehnika, lai parliecinātos par materialiu derīgumu senu/griestu veidam. Sienai/griestiem ir jabut pietiekosi biezai/iem, lai noturetu gaisa nosūcēja svaru.

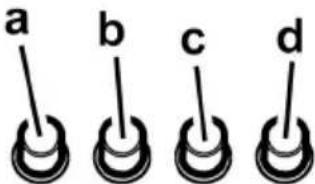

Darbošanās

Izmantot augstaku atrumu ipasas virtuves dumukoncentracijas gadijuma. lesakam iesegt iesuksanu 5minutes pirms ediana gatavošanas saksanas un nesegt toaravel 15 minutes pec ediana gatavošanas pabeigšanas.

a. Gaismas sledzis ON/OFF.
b. Sledzis OFF/atrums 1
c. Atruma 2 izvele
d. Atruma 3 izvele

Tecniskā apkalpošana

Pirms jebkura veida tehniskas apkalosanas darba, atslegt gaisa nosuceju no elektribas.

Tirišana

Gaisa nosucejs ir biezi jatira (vismaz tikpat biezi, cik biezi tiek veikta tauku filtru tehniska apkalposana) gan no arpuses, gan no iekspuses. Tiriisanai ir jaizmanto mitrs audums, kur s in samitrinats ar neitraliem skidriem mazgasanas lidzekjiem. Neizmantot jebkuru abrazivus saturosu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanibu: lerices tirisanas un filtru nomainisanas normunneieverosana var vest pie ugunsgreka riskiem. Tatat irietecams pietureties pie ieteiktam instrukcijam.

Tiek noraidita jebukra atbildiba par iespējamiem dzineja bojabumiem, ugunsgrekiem, kas tika provoceti neatbistosas tehniskas apkalposanas vai augstak mineto bridinajumu neieverošanas del.

Prettauku filtrs

Attels 19-22

Notur tauku dalīñas, kas tiek veidotas no ēdiena pagatavosanas.

Lai nonemtu tauku filtru, ir javelk deblokeesan atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 21

Notur nepatikamas smarzas, kuras veidojas no ediana gatavosanas.

Oglu filtrs var but mazgats katru otro menesi (vai kad filtrupiesatinanas noradisanasistema - ja tadu paredz Jusu modelis - uzrada sadu nepiecesamibu) karsta udeni un tam piemerotos mazganas lidzeklos vai trauku mazgajama sinap 65°C (trauku mazgajamas masinas gadijumveikt pilnu mazganas ciklu bez traukiem taja).

Nonemt udens parpaliekas, nebojajot filtru, pec ka novietot to plti uz 10minutem, uz 100^ , lai to galigi izavetu.

Nomainit matraciti katru 3.gadu un katru reizi, kad audums ir bojats.

Montaza

Instalēt ogles filtru uz tauku filtra aizmugurejās puses un piefiksēr ar diviem bloketājiem.

Uzmanibu! Bloketaji ir ieklauti ogles filtra iepakojum un nevis uz gaisa nosuceja.

Uzmanibu! Pirms pieskarties spuldzēm, parliecināties, ka tās ir aukstas.

• Ar uzgriezni ar plakanu blivi, piespiest uz spuldzes malam, lai to iznemtu āra.
• Iznemt spuldzi un nomainit to ar jaunu 12V 20W 30^ Ø35 12V GU4.
  Veikt jaunas spuldzes ierikošanu pretëjā secibā.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
