Produkttype	Elektrisk gressklipper med ledning
Merke	MAKITA
Modeller	DLM382CT2 / DLM382Z
Merkespenning	230 V ~
Merkefrekvens	50 Hz
Merkeeffekt	1 300 W
Tomgangshastighet	2 900 omdr/min
Klippebredde	370 mm
Justering av klippehøyde	3 posisjoner: 20 mm, 40 mm, 55 mm
Oppsamlingssekk kapasitet	35 liter
Nettovekt	14,9 kg
Beskyttelsesgrad	IPX4
Garantert lydeffektnivå	96 dB(A)
Lydtrykknivå (LpA)	77,6 dB(A) (K=3 dB(A))
Vibrasjoner (ah)	0,917 m/s² (K=1,5 m/s²)
Knivtype	Presset stål, slipbar, balansert
Motortype	Elektrisk dobbel isolert
Strømforsyning	Skjøteledning utendørs tverrsnitt ≥ 1,0 mm²
Sikkerhetsinnretninger	Blokkeringsknapp + bryterstyre, umiddelbar stopp ved utløsing
Vedlikehold	Rengjøring med klut eller børste; kontroll og sliping av kniv; utskifting med originale Makita-deler
Reparerbarhet	Autorisert Makita-serviceverksted for inspeksjon og reparasjon
Generell informasjon	Hjemmebruk, klipp helst i tørt vær; CE-samsvarserklæring

Ofte stilte spørsmål - DLM382CT2 - DLM382Z MAKITA

Hvordan starter jeg gressklipperen?

Trykk på blokkeringsknappen, trekk deretter bryterstyret mot deg. Hold styret i hånden under klipping. Slipp for å stoppe motoren.

Hvordan justerer jeg klippehøyden?

Fest hjulene i de aktuelle hullene. Alle hjul må være i samme høyde. Tilgjengelige høyder: 20 mm (posisjon 1), 40 mm (posisjon 2) og 55 mm (posisjon 3).

Hva gjør jeg hvis oppsamlingssekken ikke fylles?

Kontroller klippehøyden (gresset for høyt), sørg for at gresset er tørt, rengjør sekkens rist og utkastkanalen. Hvis problemet vedvarer, få kniven slipt eller skiftet av et autorisert verksted.

Når og hvordan sliper jeg kniven?

Slip kniven ofte med en slipestein. Sjekk balansen ved å sette en rund stang i midhullet: hvis kniven forblir horisontal, er den balansert. Hvis ikke, slip den tunge enden. Tiltrekkingsmomentet for knivskruen skal være 20-25 Nm.

Hvordan skifter jeg kniven?

Koble fra gressklipperen. Fjern knivskruen (3), deretter kniven (2). Kontroller tilstanden til viften (1). Ved montering, rett skjærekantene i rotasjonsretningen. Bruk kun originale Makita-kniver (ref. 263001422 for ELM3311 eller 263001414 for ELM3711).

Motoren starter ikke, hva bør jeg sjekke?

Kontroller strømkabelen og skjøteledningen. Start i et område med kort gress. Rengjør utkastkanalen slik at kniven kan rotere fritt. Juster klippehøyden om nødvendig.

Hvilke sikkerhetsforholdsregler er viktige?

Bruk lukkede sko og lange bukser. Inspiser området og fjern gjenstander som kan kastes opp. Klipp aldri når personer eller dyr er i nærheten. Stopp motoren og koble fra før vedlikehold. Bruk en jordfeilbryter (RCD) ≤ 30 mA.

Hvordan tømmer og rengjør jeg oppsamlingssekken?

Løft bakdekselet, fjern sekken. Tøm den og rengjør ventilene med en børste. Nivåindikatoren skal være synlig: hvis sekken er full, reduseres indikatoren. Rengjør indikatoråpningen hvis den er skitten.

Hvilken type skjøteledning bør jeg bruke?

Bruk en utendørs skjøteledning med tverrsnitt på minst 1,0 mm². Kontroller tilstanden før hver bruk. Ikke bruk den hvis den er skadet. Hold den unna kniven.

Hvordan vedlikeholder jeg gressklipperen etter bruk?

Koble fra gressklipperen. Rengjør den med en klut eller børste – ikke spray vann. Kontroller kniv og bolter. Oppbevar den på et tørt sted. For eventuelle problemer, kontakt et autorisert Makita-serviceverksted.

BRUKSANVISNING DLM382CT2 - DLM382Z MAKITA

ekstra isoleringsbarriere mullem de elektriske og mekaniske dele.

2. GENERELLE SIKKERHEDSREGLER

Start motoren som følger. (Fig. 19)

vedligeholdelse eller rengøring, skal stikket altid tages ud af stikkontakten!

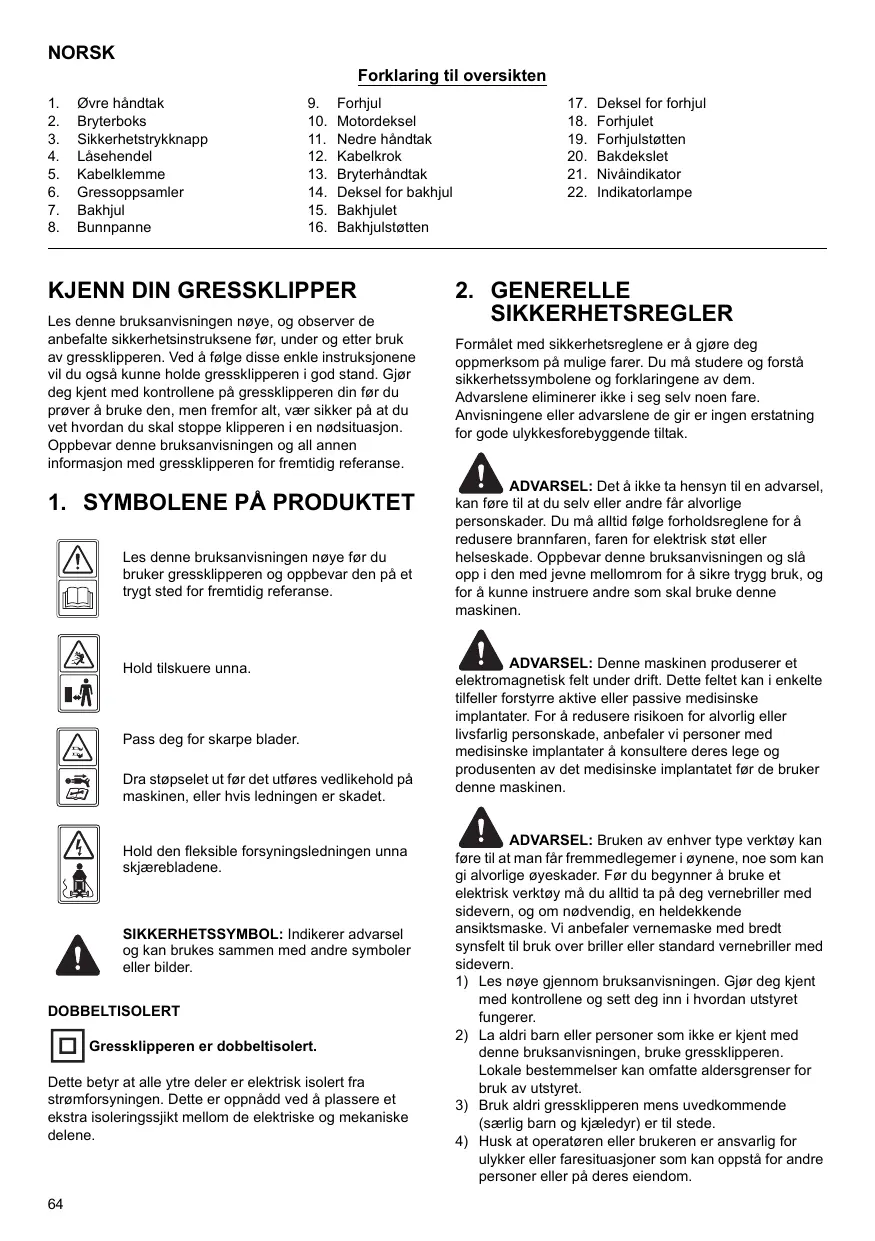

Forklaring til oversikten

1. Øvre handtak
2. Bryterboks
3. Sikkerhetstrykknapp
4. Lasehendel
5. Kabelklemme
6. Gressoppssamler
7. Bakhjul

8. Bunnpanne

9. Forhjul

10. Motordeksel
11. Nedre handtak
12. Kabelkrok
13. Bryterhandtak
14. Deksel for bakhjul
15. Bakhjulet

16. Bakhjulstøtten

17. Deksel for forhjul

18. Forhjulet
19. Forhjulstøtten
20. Bakdekslet
21. Nivaindikator
22. Indikatorlampe

KJENN DIN GRESSKLIPPER

Lesdennebruksanvisningennoye,ogobserver de anbefalte sikkerhetsinstruksenefor,under og etter bruk av gressklipperen.Veda folge disse enkle instrusjonene vil du ogsa kunne holde gressklipperen i god stand.Gjor deg kjent med kontrollene pgressklipperen din for du provera bruke den,men fremfort alt,vær sikker pa at du vet hvordan du skal stoppe klipperen i en nodsitujasjon. Oppbevar dennebruksanviseningenogallann informasjon med gressklipperen for fremtidigreferanse.

Les dette bruksanvisningen nøye før du bruker gresskipperen og oppbevar den på et trygt sted for fremtidig referanse.

Hold tiltskuere unna.

Pass deg for skarpe blader.

Dra stopselet ut for det utfores vedlikehold pa maskinen, eller hvis ledningen er skadet.

Hold den fleksible forsyningsledningen unnaskjarebladene.

SIKKERHETSSYMBOL: Indikerer adversel og kan brukes sammen med andre symboler eller Bilder.

DOBBELTISOLERT

Gressklipperen erDOBeltisolert.

Dette betyr at alle ytre deler er elektrisk isolert fra strøm Forsyningen. Dette er oppnàdd ved à plassere et ekstra isoleringssjkt mellom de elektriske og mekaniske delene.

2. GENERELLE SIKKERHETSREGLER

Formålet med sikkerhetsreglene er á gjøre deg oppemarkssom på mulige farer. Dumöstudere og forstasikkerhetssymbolene og forskaringene av dem.Advislente eliminerer ikke i seg selv noen fare.Anvisnellegerell advanslene de gir er ingen erstatningfor gode ulykkesforebyggende tiltak.

ADVARSEL: Det Å参加会议者, hensyn til en advarsel,

kan fère til at du selv eller andre fär alvorlige personskader. Du mà alltid ffolge forholdsreglene for á redusere brannfaren, faren for elektrisk støt uller helseskade. Oppbevar这部分 braksanvisningen og slá opp i den med jevne mellomrom for á sikre trygg bruk, og für á kunne instruere andre som skal bruke denen maskinen.

ADVARSEL: Denne maskinen produserer et magnetisk felt under drift. Dette feltet kan i enkelte porstyrte aktive erller passive medisinskeater. For a reduzere risikoen for alvorlig ullers perskade, anbefaler vi personer med siske implantater a konsultere dere les ge og denten av det medisinske implantatet ffor de bruker maskinen.

ADVARSEL: Bruken av enhver type verktoy kan at man fãr fremmedlegemer i øynene, noe som kanige øyeskader. Før du begyinner a bruke et v verktoy mã du alltid ta pa deg vernebriller med n, og om nødvendig, en heldekende maske. Vi anbefaler vernemaske med bredt tilBruk over briller erller standard vernebriller med n.

1) Les nye gejnom bruksanvisingen. Gjor deg kjent med kontrollene og sett deg inn i hvordan utstyret fungerer.
2) La aldri barn erller personer som ici er kjent med\ denne bruksanvisingen, bruke gresskipperen. Lokale bestemmelser kan omfatte aldersgrenser for\ bruuk av utstyetr.
3) Bruk aldri greissklipperen mens uvedkommenende (saelig barn og kjaeledyr) er til stede.
4) Husk at operatoren ell er Brukeren er ansvarlig for ulykker ell faresitujasjoner som kan oppstaf andre personer ell pa deres eiendom.

5) Bruk alltid solid fottø og langbukser nár du bruker gressklipperen. IkkeBrukt utstyret barbeint ell ermed apne skalerden.
6) Inspisser området hvor utstyret skal brukes grundig, og fjern alle gjenstander som kan slenges vekk av maskinen.
7) Før bruk má du alltid inspisere maskinen for á sjekke at blader, bladbolter og skjæverket ikke er slitt eller skadet. Erstatt—hele settet av slitte eller skadde blader og bolter for á opprettholde balansen.
8) Bruk gressklipperen bare i daglys ell er ved god kunstig belysning.
9) Unngå à bruke gressklipperen i vätt gress, der det lar seg gjøre.
10) Pass pà at du har godt fotfeste i skräninger.
11) Ga, ikke Iop.
12) For roterende maskiner med hjul, klipp på tvers av skraninger, aldri oppover og nedover.
13) Værsvært forsiktig under endring av retning i skråninger.
14) Ikke klipp i altfor bratte skräninger.
15) Vær uhyre forskrig nár du skal rygge erler trekke gressklipperen mot deg.
16) Stans bladet hvis gressklipperen mä skråstilles for transport när du ma krysse andre bakkeunderlag enn gress og när du transporterer gressklipperen til og fra området hvor den skal brukes.
17) Du mà aldri bruke gresskipperen hvis vernetekslene er defekte eller sikkerhetsinnretningene违法犯罪.
18) Start aller slå på motoren forsiktig i samsvar med instruksjönene og med føttnene godt borte fra bladene.
19) Ikke skråstill gressklipperen mens du starter eller slar på motoren, medindre gressklipperen ma skråstilles for at den skal starte. I sä fall, ikke skråstill den mer enn absolut nödvendig og løft bare den delen som er unna brukeren.
20) Ikke start motoren mens du stared foran utlopsrennen.
21) Ikke plasser hender eller føtter nær ell er under roterende deler. Hold deg hele tiden borte fra utløpsapningen.
22) Du mà aldri lófte eller bære en gressklipper mens motoren er i gang.
23) Stopp motoren og koble den fra stpselet:

• før du fjerner tilstopninger eller blokkeringer i rennen,
• før du kontrollerer, rengjørller utfører arbeid pa gressklipperen,
  -etter at du har truffet et fremmedlegeme. Inspiser gressklipperen for skade, og reparer ffor du starter og bruker gressklipperen pa nytt.
• hvis gresskipperen beginnner á vibrere unormalt (kontroller umiddelbart).

24) Stans gressklipperen:

• nár du lar maskinen være uten tilsyn;
• før du fjerner ting som har satt seg fast;
• før du kontrollerer, renser eller utfører arbeid på maskinen;
• etter at du har slatt borti et fremmedlegeme;
• nár maskinen begyinner á vibrere unormalt kraftig.

33) Barn skal holds under tilsyn for a sikre at de ikke leker med enheten.
34) Denne encheten skal ikke brukes av personer (inklusive barn) med reduserte fysiske evner, sanseevner eller mentale evner, ull som mangler erfaring og kunnskap, med mindre de er under oppsyn ull her fatt instrksjoner som gjelder sukbruk av encheten av en person som er ansvarlig deres sikkerhet.
35) Hvis ledningen er ødelagt, på den erstattes med en spesiell ledning eller del som er tilgjengelig hos produsenten eller dens serviceagent.
36) Instruksjoner for sikker drift av apparatet, inkludert en anbefaling om at encheten bør forsynes via jordfeilbryter (RCD) med en utlønsningsstrøm på ikke mer enn 30 mA.
37) Vær forsiktig under justering av maskinen sik at fingregne ikke befinner seg mellom roterende blader og faste deler av maskinen.
38) La alltid maskinen kjole seg ned for den oppbevares.
39) Under service på bladene, vær oppmerksom på at selv om strømkilden er avslätt, kan bladene fremdeles bevege seg.
40) Erstatt slitte og skadde deler for á øke sikkerheten. Bruk kun originale resvedeler og tilbehør.
41) Vær forsiktig under justering av utstyret sikt at fingrene ikke befunner seg mellom roterende blader og faste deler av utstyret.
42) Før bruk违法犯罪 and skjeteledging kontrøllereres for tegn på skade og slitasje. Hvis kabelen blir skadet under bruk, mam den omgående kobles fra strømnettet. IKKE BERØR KABLEN FØR STRØMFORSYNINGEN ER KOBLET FRA. Bruk ikke enheten hvis ledningen er skadet eller er slitt.
43) Hvis ledningen er ødelagt,ffa den skiftes av produsuten eller dennes serviceagent eller en tilsvarende kualisert person, om farlige situasjoner skal unngas.

3. BESKRIVELSE AV DELER (Fig. 1)

4. TEKNISKE DATA

Model:	ELM3311	ELM3711
Merkespenning:	230 V~	230 V~
Merkefrekvens:	50 Hz	50 Hz
Merkeeffekt:	1 100 W	1 300 W
Tomgangshastiget:	2 900/min	2 900/min
Klippebredde:	330 mm	370 mm
Garantert lydefektnivà:	96 dB (A)	96 dB (A)
LpA (SPL) på brukerstedet:	75,4 dB (A), K=3 dB (A)	77,6 dB (A), K=3 dB (A)
Garantert vibrasjon:	0,672 m/s2, K=1,5 m/s2	0,917 m/s2, K=1,5 m/s2
Kapasitet på gressoppsamler:	27 L	35 L
Nettovekt:	13,1 kg	14,9 kg
Grad av beskyttelse mot væske:	IPX4	IPX4
Høydejustering:	20/40/55 mm, 3 justering	20/40/55 mm, 3 justering

5. MONTERING

5-1 MONTERE HJULET

Sett akslene til for- og bakhjuldekslene inn i hjulene og skru inn i hullet pa hjulstøtte. (Fig. 2)

ADVARSEL: Alle hjulene ma vare i samme

hoyde.

5-2 MONTERING AV FOLDEHÄNDTAKET

A) Sett de nedre handtakene i de faste hullene i bunnpannen, og fest deretter med medfolgende skrue ved hjelp av en skrutrekker. (Fig. 3, Fig. 4, Fig. 5)
B) Sett sammen det øvre handtaket og det nedre handtaket med lasehendelen. (Fig. 6, Fig. 7)
C) Plasser kabelen over handtakit. Klem den rundt midten av det nedre handtakit med kabelklemmen og pass pa at kabelen er festet pa utsiden av handtakit. Ellers kan kabelen comme i klem ved a apne/lukke bakdekslet. (Fig. 8)

5-3 MONTERE GRESSOPPSAMLEREN

1. For a feste: Løft bakdekselet og sett gressoppsamleren på baksiden av gressklipperen. (Fig. 9, Fig. 10, Fig. 11)
2. For a fjerne: Grip tak i og loft bakdekslet; fjern gressoppssamleren.

Klippehøyden justeres ved a feste hjulene til ønsket hull.
Alle hjulene ma vare i samme høyde.

Høyden (bladet til bakken) kan justeres fra 20 mm til 55 mm (3 høydeposisjoner). (Fig. 13)

Laveste justering: 20 mm (posisjon (1)); midtjustering: 40 mm (posisjon (2)); hoyeste justering: 55 mm (posisjon (3)).

ADVARSEL:Koble strom fra strormforsyningen.

ADVARSEL: Denne justeringen mx kun foretas

a) Trykk på sikkerhetstrykknappen (1).
b) Og i mellomtiden, dra i bryterhandtaket (2), og hold det i hendene.

Skyv gresslipperen for hand nar motoren er i gang.
Hvis du slipper bryterhandtaket, vil motoren stoppe.

FORSIKTIG: Bladet begynner à gâ rundsà snart

motoren startes.

ADVARSEL: Skjæreelementer fortsetter á rotere

Sorg for at det alltid er balansert (et ubalansert blad vil fere til farlige vibrasjoner). For a kontrollere balansen, sett en rund stang gjennom det sentrale hullet og stott bladet horisontalt. (Fig. 20) Et balansert blad vil forbli vannrett. Hvis bladet ikke er balansert vil den tunge enden rotere nedover. Rett ut den tunge enden til bladet er balansert. (Fig. 21) For a fjerne bladet (2), skru ut skruen på bladet

(3).(Fig.22,Fig.23,Fig.24)

Kontroller tilstanden til viften (1), og skift ut alle deler som er skadet. (Fig. 22)

Nár du setter altSAMmen igjen,passpata skjaerekantene pekeriretningen som motoren roterer. Skruen pa bladet (3) trekkes til med moment 20-25 Nm.

ADVARSEL: For service, erstatt bladet kun med:

MAKITA 263001422 (for ELM3311) og MAKITA 263001414 (for ELM3711).

10. SKJØTELEDNINGER

Du bør kun bruke skjøteledninger ment for utendørs bruk med et tverrsnitt på ikke mindre enn 1,0mm^2

Før bruk ma strømledningen og skjeteledningen sjekkes for skade under bruk; koble begge fra og se etter tegn pa skade og aldring. Hvis kabelen blir skadet under bruk,帽子 omgående kobles fra strømnett. IKKE BERØR KABELEN Før STRØM ForsYNINGEN ER KOBLET FRA. Bruk ikke enhances hvis ledningen er skadet eller er slitt. Hold skjeteledningen borte fra á skjaeredelene.

ADVARSEL: Pass på at ventilasjonsåpningene

alltid holds fri for rusk og rask.

11. VEDLIKEHOLD OG STELL

ADVARSEL: Før vedlikehold ellerrens av

verktøyet, trekk alltid ut stikkontakten!

Ilke spray vann på enheten. Dersom vann trenger seg inn, kan det ødelege bryter-plugg-kombinasjonsenheten og den elektriske motoren. Rengjør utstyret med en klut, handholdt kost, e.l.

Sakkyndig kontroll er不同程度;gressive noen justeringer selv; du ma Kontakte et Makita-autorisert servicesenter:

ADVARSEL: Før vedlikehold eller rens av

verktøyet, trekk alltid ut stikkontakten og vent til gressklipperen har stoppet helt.

Feil	Utbedringstiltak
Motoren:går icke	Sjekk strømkabelen. Start på kort gress eller på et orråde som allerede er klippet. Rengjør utløpskanalen/huset. Klippebladet på rotere fritt. Korriger klippehøyden.
Motoreffekten synker	Korriger klippehøyden. Rengjør utløpskanalen/huset. Bytt eller slip klippeblad → autorisert servicesenter.
Gressoppsamler blir ikke fyllt	Korriger klippehøyden. La plienen bli tarr. Bytt eller slip klippeblad → autorisert servicesenter. Rengjør gitteret på gressoppsamleren. Rengjør utløpskanalen/huset.
Drivhjulene fungerer icke	Juster den fleksible kabelen. Kontroller V-beltet/gir → autorisert servicesenter. Se erter skader på drivhjulene.

FORSIKTIG: Feil som(ilke kan rettes opp ved

hjelp av delle tabellen kan kun rettes opp ved et Makita autorisert servicesenter.

13. MILJØVENNLIG

AVFALLSBEHANDLING

I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroutstyr som/DDKE lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Alternativ

avhending: Hvis eieren av elektroverktøyet ikke returnerer verktøyet til produsenten, er han ansvarlig for riktig avhending til et godkjent avfallsbehandlingsanlegg som forberederen enheten for resirkulering i henhold til nasjonal lovgivning for resirkulering.

Dette inkluderer ikke tilbehør og redskaper uten elektriske eller elektroniskekomponenter.

Som ansvarlig produsent erklærer vi, Makita

Corporation, at følgende Makita-maskin(er):

Maskinbetegnelse: Gresskipper

Modellr./type: ELM3311, ELM3711

Spesifikasjoner: Se "4. TEKNISKE DATA" er av

serieproduksjon og

Og er produsert i henhold til følgende standarder eller

standardiserte dokumente:

EN 60335, EN 62233, EN 55014, EN 61000

Den tekniske dokumentasjonen oppbevares hos:

Makita International Europe Ltd.,

Samsvarsvurderingen som er påkrevet i henhold til

direktiv 2000/14/EF ble utfør i samsvar med Vedlegg VI.

Teknisk kontrollorgan:

Identifikasjonsummer: 0036

Modell: ELM3311

Malt lydeffektnivå: 87,7 dB (A)

Garantert lydeffektniva: 96 dB (A)

Modell: ELM3711

Malt lydeffektniv: 91,0 dB (A)

Garantert lydeffektniva: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Direktør

Makita Corporation
