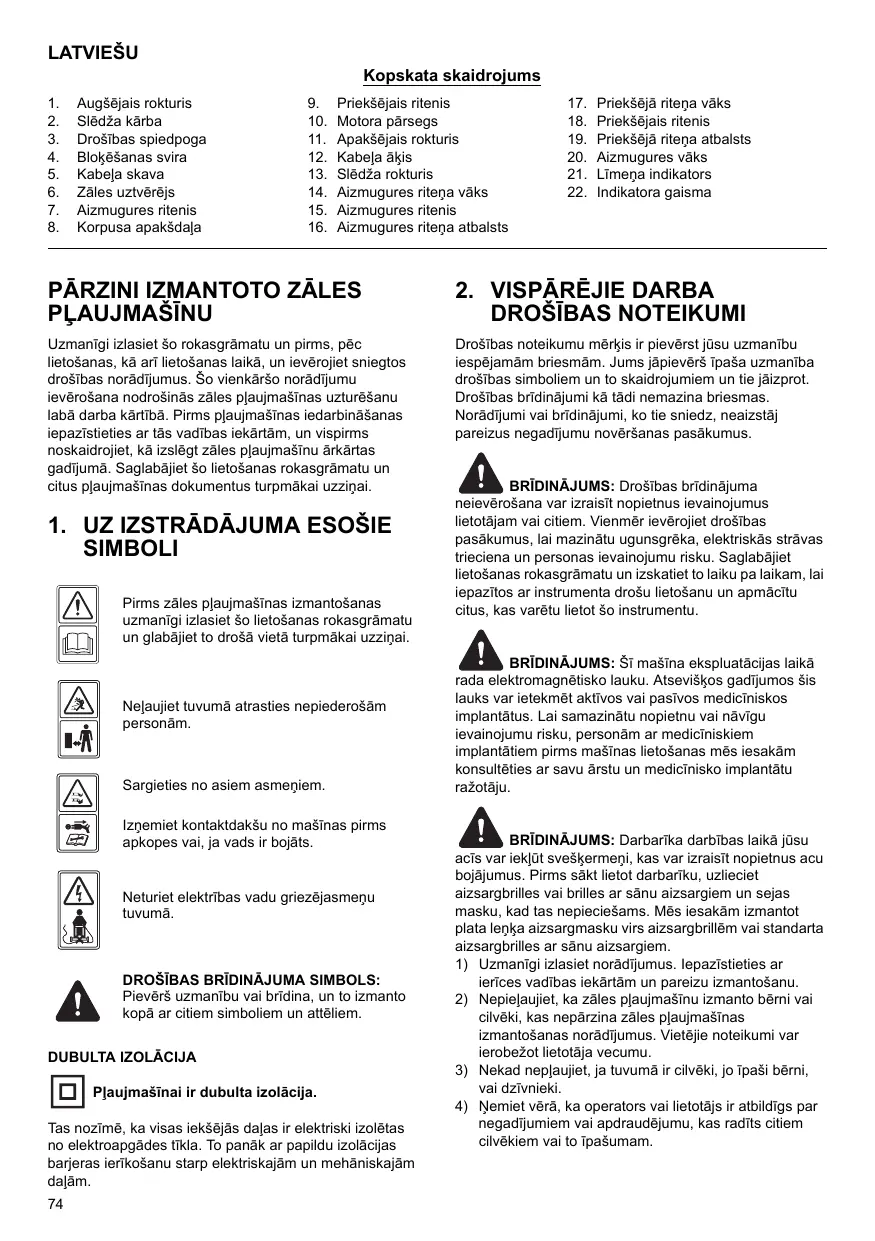

LIETOŠANAS INSTRUKCIJA DLM382CT2 - DLM382Z MAKITA
Kopskata skaidrojums
- Augšejais rokturis
- Slédža kärba
- Drostbas spiedpoga
- Blokeshanas svira
- Kabela skava
- Zales uztveeje
- Aizmugures ritenis
-
Korpusa apaksdala
-
Prieksejais ritenis
- Motora parsegs
- Apaksejais rokturis
- Kabela akis
- Slédža rokturis
- Aizmugures ritena vaks
- Aizmugures ritenis
-
Aizmugures ritena atbalsts
-
Prieksejā ritena vaks
- Prieksejais ritenis
- Prieksejā ritena atbalsts
- Aizmugures vaks
- Límena indicators
- Indikatora gaisma
PARZINI IZMANTOTO ZALES PLAUJMASINU
Uzmanigi izlasiet so rokasgramatu un pirms, pec lietoşanas, kā ari lietoşanas laikā, un ieverojiet sniegtos drošibas noradijumus. So vienkärso noradijumu ieveroşana nodroşinas zales plaujmasinas uztureşan laba darba kartibā. Pirms plaujmasinas iedarbinas ane iepazistieties ar tās vadibas iekartām, un vispirms noskaidrojet, kā izslęgt zäles plaujmasinu Ļrkātas gadijumā. Saglabajiet so lietoşanas rokasgramatu un citrus plaujmasinas dokumentus turpmaḥai uzzinai.
1. UZ IZSTRÄDÄJUMA ESOŠIE SIMBOLI

Pirms zales plaujmasinas izmantoanas uzmanigi izlaset so lietoanas rokasgramatu un glabajiet to droša vieta turpmakai uzzinja.

Nelaujiet tuvumā atrasties nepiederosām personām.

Sargieties no asiem asmeniem.
Iznemiet kontaktdaksu no masinas pirms apkopes vai, ja vads ir bojats.

Neturiet elektribas vadu griezejasmenutuvumā.

DROŠIBAS BRIDINAJUMA SIMBOLS:
Pievér's uzmaníbu vai brīdina, un to izmanto kopa ar citiem simboliem un attelium.
DUBULTA IZOLACIJA

Tas nozime, ka visas ieksejās dalas ir elektriski izolētas no elektroapgades tīkla. To panak ar papildu izolacijas barjas ierikošanu starp elektriskajām un meḥaniskajām dalām.
2. VISPAREJIE DARBA DROSIBAS NOTEIKUMI
Drośības noteikumu mērólí ir pieverst jūsu uzmanību iespejāmam briesmām. Jums jäpiēvěs āpása uzmanība drośības simboliem un to skaidrojumiem un tie jāizprot. Drośības brridinajumi kā tādi nemazina briesmas. Noradījumi vai brridinajumi, ko tie sniedz, neaizstaj pareizus negadījumu novéršanas pasākumus.

BRIDINAJUMS: Drostbas bridinajuma
neieverosana var izraisit nopietnus ivainojumus lietotajam vai citiem. Vienmér ieverojjet drofbas pasakumus, lai mazinatu ugungsrëka, elektriskas strvas triecena un personas ivainojumu risku. Saglabajiet lietosanas rokasgramatu un izskatiet to laiku pa laikam, laiepazitos ar instrumenta drosu lietoisanu apmacifu citrus, kas varetu lietot šo instrumentu.

BRIDINAJUMS: St masina eksplaatacijas laikā
rada elektromagnetisko lauku. Atseviskos gadjumos sis lauks var ietekmet aktivos vai pasivos mediciniskos implantatus. Lai samazinatu nopietnu vai navigu iveainojumu risku, personam ar mediciniskiem implantatiami pirms masinas lietoisanas mes iesakam konsultetyes ar savu arstu un medicinisko implantatu ražotaju.

BRIDINAJUMs: Darbarika daribhas laikajusu eklukt svekskemeni, kas var izraistn nopietnus acuus. Pirms sakt lietot darbariku, uzlieciet. brilles vair brilles ar sanu aizsargiem un sejas kad tas nepeciešams. Msesisakam izmantot laka aizsargmasku virs aizsargbriltem vai standartar. brilles ar sanu aizsargiem.
1) Uzmanigi izlasiet noradljumus. lepazistieties ar iierices vadibas iekar tam un pareizu izmantoisanu.
2) Nepieiaujiet, ka zales plaujmasinu izmanto berni vai cilveki, kas neparzina zales plaujmasinas izmantoanas noradijumus. Vietjie noteikumi var ierobezot lietotaja vecum.
3) Nekad neplaujiet, ja tuvumā ir cilveki, jo ipaši bērnī, vai dzivniek.
4) Nemiet vērā, ka operators vai lietotājs ir abildigs par negadljumiem vai apdraudējumu, kas radīts citiem cilvekiem vai to Ṭaśumam.
5) Veicot zales plausanu, vienmér valkajiet izturigus apavus un garas bikses. Nelietojiet ierici, ja kajas nav apavi vai valkajat avertas sandales.
6) Rüpīgī pārbaudiet vietu, kūrā izmantosit aprīkojumu un nováci visus prieksmetus, ko masīna varētu izkustinat.
7) Pirms izmantošanas vienmér vizuali pābaudiet, vai asmeni, asmenu bultskrūves u n griesanas ierice nav nodilusi vai bojata. Lai saglabatu fidzvarsaru, nomainiet visu bojātu asmenu un bultskrūvju komplektu.
8) Plaujiet tikai dienas gaisma vai laba maksliga apgaismojumā.
9) Kur iespejams, nelietojiet aprikojumu mitra zale.
10) Strādājot nogāze, nodrošiniet stabilu kāju atbalstu.
11) Parvietojieties staigajot, nevis skrienot.
12) Izmantojot grozamu mašūn ar ritenjiem, pλuajiet slipi pārī nogāzei — nekad nepλuajiet uz augšu vai uz leju.
13) Mainot virzenu nogazes, esiet paši uzmanīgi.
14) Neplaujiet parak stavas nogazes.
15) Esiet ipaşi uzmanigi, apgiezot zales plaujmaşinu vai velkot to pret sevi.
16) Apturiet asmeni, ja zales plaujmaśīna ir jāsagāz, párvietoj vai škèresojt segumu, kas nav zale, kā arī párvietoj zales plaujmaśīnu uz plausanas vietu un no tās.
17) Nekad nelietojiet zales plaujmašinu ar bojatiem aizsargiem, vai ja nav uzstaditas drošibas ierfces, piemēram, deflektors un/vai zales uztréves.
18) Motoru iedarbiniet uzmanīgi, saskaṇā ar norādījumiem un nestāviet asmenu tuvūmā.
19) Sākot iedarbināt motoru, nesagāziet zales
plaujmaśīnu, ja vien zales plaujmaśīnu nav
nepiecišams sagāzt, lai iedarbinātu. Sādā gadijumā
sagāziet to ne vairak, kā nepiecišams, un tikai to
dalu, kas nav lietotāja tuvūmā.
20) Neiedarbiniet motoru, ja stāvat izlaides teknes tuvumā.
21) Nelieciet plaukstas vai pēdas rotejós detalu tuvumā vai zem tam. Nekad nestāviet izvades atveres tuvumā.
22) Nekad neceliet un nenesiet zales plaujmašinu, ja darbojas motors.
23) Apturiet motoru un atvienojiet kontaktdaksu:
- pirms nosprostojumu tirišanas vai izlaides teknes tirišanas;
- pirms zales plaujmasinas pbaraudisanas, tirtisanas vai stradasanas ar to;
- pēc atsiānās pret kādū priekšmetu. Pārbaudiet, vai zāles plaujmašinai nav bojājumu un veiciet remontu pirms zāles plaujmašinas atkārtotas iedarbināsanas un lietošanas;
- ja zales plaujmaśīna sāk neparasti vibrēt (nekavějoties pārbaudiet).
24) Apturiet plaujmašīn:
- ja atstajat zales plaujmasinu bez uzraudzibas.
25) Viemér ciës pieskrūvejiet visus uzgriežnus, bultskrūves un skrūves, lai nodrošinatu ekārtas drošu darba stavokli.
26) Regulārī pābaudiet, vai zāles uztvērejs nav nodilis vai nolietojies.
27) Drośibas nolūkā nomainiet nodilušas vai nolietotas dalas.
28) Neizmantojiet zales plaujma'stu, ja ir bojati vai nolietoti vadi.
29) Nepievienojiet bojatu vadu elektribas padevei un nepieskarieties bojatam vadam pirms t avvienosanas no strvas padeves. Bojats vads var saskarties ar daß, caur kuram plust elektriba.
30) Nepieskarieties asmenim, pirms mašīna ir atvienota no stāvas padeves un pirms asmens ir pilnībā apstajies.
31)Neturiet pagarinataju asmens tuvumā. Asmens var radīt bojājum viadem u likt saskarties ar daßḥ, curkūrām plust elektrība.
32) Atvienojiet no strāvas padeves (piēmēr, iznemot kontaktdakšu no kontaktligzdas):
- atstajot masinu bez uzraudzibas;
- pirms nosprostojuma tirišanas;
- pirms masīnas pārbaudīsanas, tīrīsanas vai stradāsanas ar to;
- pēc atsišanās pret kādu priekšmetu;
- ja maśina sāk neparasti vibrēt.
33) Bérsi ir jauzrauga, lai nepiejautu bernu rotajasanos ar iekartu.
34) Šī iekārta nav paredzēta, lái to izmantotu personas (tajā skaitā běrnī) ar samazināṭām fiziskām, sensoriskām vai psihiskām speljām, vai kam trūkst pieredzes un zināšanu, ja tām nav nodrošināta uzaudzība un sniegtī norādījumi par iekārta izmantōsánu, ko sniegusi persona, kas atbildīga par to drošibu.
35) Ja strāvas vads ir bojats, tas jānomaina pret ipasu vadu vai vada ierfci, kas pieejama pie ražotāja vai tāpie tā servisa ágenta.
36) Noradljumi sis iekartas drozai izmantoanai ietver noradijumu iekartas aprilkoanai ar nopūdes strāvas aizsardzibas ierfi (RCD - Residual Current Device) ar ne vairak kā 30 mA atvienoansa strāvu.
37) Esiet uzmanigi, regulejot mašinu, lai nejautu pirkstiem iesprust starp mašinas kustigiem asmeniem un fiksetam dalam.
38) Pirms masinas uzglabasanas vienmér laujiet tai atdzist.
39) Veicot apkopi asmeniem, nemiet vērā, ka, lai gan strāvas avots ir izslēgts, asmenus joprojām var pakustināt.
40) Drośibas nolūkā nomainiet nodilušas vai nolietotas dalas; izmantojiet tikai originala rezerves dalas un piederumus.
41) Esiet uzmanTgi, regulejot ierci, lai nejautu pirkstiem iesprust starp icerices kustgiami asmepiem un fiksätam dalam.
42) Pirms lietošanas pārbaudiet, vai elektroapgādes un pagarinātāja vads nav bojats vai nodilis. Ja lietošanas laikā vadu saboja, nekavejoties atvienojiet vadu no elektribas tīkla. NEPIESKARIETIES VADAM PIRMS Tā ATVIENOSANAS NO ELEKTRIBAS TīkLA. Neizmantojet ierīci, ja vads ir bojats vai nodilis.
43) Ja elektribas vads ir bojats, to drikst nomainit ražotajs, ražotaja servisa pärstāvis vai lidzīgi kvalificetas personas, lai nepielautu kaitejumu.
3. DALU APRAKSTS (1. att.)
4. TEHNISKIE DATI
| Modelis | ELM3311 | ELM3711 |
| Nominālais spiregums | 230 V~ | 230 V~ |
| Nominālā frekvence | 50 Hz | 50 Hz |
| Nominālā jauda | 1 100 W | 1 300 W |
| Brīvgaitas ātrums | 2 900/min | 2 900/min |
| Plausanas dzilums | 330 mm | 370 mm |
| Garantētais skānas jaudas līmenis | 96 dB (A) | 96 dB (A) |
| LpA (skānas spiediena līmenis) darbavietā | 75,4 dB (A), K=3 dB (A) | 77,6 dB (A), K=3 dB (A) |
| Garantētā vibracija | 0,672 m/s², K=1,5 m/s² | 0,917 m/s², K=1,5 m/s² |
| Zāles uztvērēja ietilpība | 27 I | 35 I |
| Neto svars | 13,1 kg | 14,9 kg |
| Aizsardzības pret škidrumu pakāpe | IPX4 | IPX4 |
| Augstuma regulēšana | 20/40/55 mm, 3 stāvoklj | 20/40/55 mm, 3 stāvoklj |
5. MONTAZA
5-1 RITENA MONTÄZA
levietojiet prieksejā un aizmugures vaka asi riteni un ieskruvejiet asi ritena atbalsta atvere. (2. att.)

BRIDINAJUMS:Visiem riteniem jabut vienadā
augstumā.
5-2 SALOKÁMÁ ROKTURA MONTAZA
A) levietojit apaksejos stienus korpusa apaksdalias fiksêtajas atveres un, izmantojostrskuvgriezi, piestipriniet ar komplektia ekjauto skruvi. (3. att., 4. att., 5. att.)
B) Savienojiet augsejo rokturi un apaksjo rokturi ar blokeesanas sviru. (6. att., 7. att.)
C) Novietojet kabeli pāri roktura asij. ār kabela skavu piestiprinti kabela apaksejā roktura vidusdalā tā, lai kabelis ir piestiprinta roktura ārpuse. Pretej gadījumā kabela vis aiesprust, atverot/aizverot aizmugures vāku. (8. att.)
5-3 ZALES UZTVEREA MONTAZA
- Lai uzstaditu: paceliet aizmugures vaku un piestiprintiet zales uztvereju pie plaujmasinas aizmugures. (9. att., 10. att., 11. att.)
- Lai nonemtu: satveriet un paceliet aizmugures vaku un nonemiet zales uztvereju.
Zales uztvereja augspuse atrodas limena indicators, kas norada, vai uztverejs ir sukss vai pilns (12A att., 12B att.):
- Līmena indicatoras pacelas, ja uztvērejs plaušanas laikā nav pilns. (12B att.)
- Ja zales uztverejs ir pilns, indicators nolaizas. Ja tā notiek, nekavējoties pārtrauciet plausanu un iztuksojet uztvereju, pārliecinieties, vai tas ir tīrs un pārbaudiet, vai tas tiek vēdinās. (12A att.)
SVARIGI
Ja indicatorata atveruma vieta ir loti nettra, indicatorats nepacelsies. Sada gadijumna nekavejoties notriet indicatora atveruma vietu.
6. PLAUSANAS AUGSTUMA NOREGULEŠANA
Plausanas augstumu regul, piestiprinot ritenu nepiecesamajai atverei.
Visiem riteniem jabut vienadā augstumā.
Augstumu (asmens attalumu no zemes) var regulēt no 20 mm lidz 55 mm (3 augstuma stavokli). (13. att.)
Zemakais stavoklis: 20 mm (stavoklis (1)); videjais stavoklis: 40 mm (stavoklis (2)); augstkais stavoklis: 55 mm (stavoklis (3)).

BRIDINAJUMS: Atvienojiet elektribas vadu no padeves.

BRIDINAJUMS: So regulešanu veiciet tikai pec pilīngas apstāsanās.
a) Vienmér stradajiet ar pareizā stavokli uzstādītu deflektoru vai zales uztvērēju.
b) Pirms záles uztveřeja noŋemšanas vai plaúšanas stavokla noregulešanas vienmér apturiet motoru.
c) Pirms plausanas no zalaja novaciet visus prieksmetus, ko maśña varētú izkustināt. Plaujot uzmanieties no prieksmietiem, kas varētú nebūt pamaniti. (14. att.)
d) ledarbinot motoru vai parastas ekspluatacijas laikaneleciet plaujmasinas aizmuguri. (15. att.)
e) Motora daribbas laikä nenovietojiet rokas zem korpusa apaksdalias un neievietojiet rokas izlaides tekne. (16. att.)
8. IEDARBINAŠANA
Pirms zales plaujmašinas pievienošanas elektroapgades tīklam, pábaudiet, vai elektroapgades tīkla spiregums i 230V 50Hz
Pirms plausanas saksanas nostiprintet pagarinataju kabela akj. (17. att.)
Kad zales plaujmaśīna ir ieslēgta, izgaismojas indikatora gaisma. (18. att.)
Motoru iedarbiniet ADI.(19. att.)
a) Nospiediet drošības spiedpogu (1).
b) Vienlaicigi pavelciet sledza rokturi (2) un turiet to nospiestu.
Kamér motors darbojas, manuali parvietrojiet zales plaujmasinu.
Atlaižot sledža rokturi, motors apstasies.

UZMANIBU: Asmens sāk griezties, tiklidz motors
ir iedarbinats.

BRIDINAJUMS: Griezejementsturpina griezties
aripec motoria izslegsanas.
9. ASMENS
Asmens ir izgatavots no stancetā terauda. Tam nepiecesams biezi atjaunot formu (ar slipripu).
Nodrosiniet, lai tas vienmber bute balansets (nebalansets asmens rada bistamas vibracasjas). Lai pbarauditu, vai asmens ir balansets, galvenajā atverē ievietojiet apaju steni un horizontali atbalstiet asmeni. (20. att.) Balansets asmens paliek horizontalā stavoklī. Ja asmens nav balansets, smagais gals pavigrzises uz leju. Atjaunojiet smagā gala formu, lldz asmens ir balansets. (21. att.) Lai nonemtu asmeni (2), atskruvejiet asmens skruvi (3).
(22. att., 23. att., 24. att.)
Pärbaudiet ventiladora (1) stavokli un nomainiet bojatásdehyas. (22. att.)
Montañas laika nodrosiniet, lain griezejskautnes atrodas motora rotacijas virziena. Asmens skrve (3) japieskvré Idz 20-25 Nm griezes momentam.

BRIDINAJUMS: Apkopes laikā asmeni nomainiet
tikai pret MAKITA 263001422 (paredzets ELM3311) un MAKITA 263001414 (paredzets ELM3711).
10. PAGARINATAJI
Izmantojet tikai tādus pagarinātājus, kas paredzēti
izmantošanai ārpus tepām, parastai slodzei, ar
skērgriezuma laukumu, kas nav mazāks par 1,0 mm².
Pirms lietosanas pābaudit, vai elektroapgādes un
pagarinātāja vadam nav bojājuni, kas radušies lietošanas
laikā. Atvienojiet vad, ja tam ir bojājuma vai nodiluma
pazimes. Ja lietosanas laikā vadu sabōj, nekavējoties
atvienojiet vad nu no elektrības tikla. NEPIESKARIETIES
VADAM PIRMS T A ATVIENOSANAS NO ELEKTRIBAS
T KLA. Neizmantojet ierīcì, ja vadir bojāts vai nodilis.
Neturiet vadu griezeelementu tvuvma.

BRIDINAJUMS: Vienmér nodrošiniet, lai
ventilacijas atveres nav netirumi.
11. APKOPE UN APRUPE

BRIDINAJUMS: Pirms apkopes vai tirišanas
veiksanas vienmér atvienojet tikla kontaktdaksu! Neaplejiet iekartu ar udeni. lekluvis udens var iznicat sledza-kontaktligzdas savienojuma iceri un elektromotoru. Notriet iekartu ar lupatiu, rokas birstiti u. c.
Apskate jäveic specialistam — neveiciet regulesanu saviem spëkiem. Sazinieties ar pilnvarotu Makita apkopes centru:
a) ja zales plaujmašina atsitas pret priekšmetu;
b) ja motors negaidfti apstajas;
c) ja tiek saliektis asmens (nemēginit iztaisnot!);
d) ja tiek saliekta motora varpsta (nemeginiet iztaisnot!);
e) ja, pievienojot kabeli, rodas Tssavienojums;
f) ja bojati mehanismi;
g) ja bojata V veida siksna.
izmantojot so tabulu, iespējams novērst tikai pilnvarota Makita apkopes centra.
13. VIDEI NEKAITIGA LIKVIDESANA

Saskaā ar ES Direktfvu 2002/96/EK par elektrisko un elektronisko iekärtu atkritumiem un tās iviešanu dalībvalstu normalitvajos un administrativjavos aktos, visi elektrinstrumenti ir jāsāvac atseviški un jāpärstrādā nekaitigi akpárējāi videi. Alternatīva likvidesāna. Ja
mehanizetā darbarika ipašnieks darbariku nenodod
razotājam, viṣṭīr Ḫatibldgps par tā atbilsto nodošanu
paredzētajā savakṣanas viṭa, kur ierici sagatavo
pāstradei saskaṇā ar valsts atkartotas pāstrades tiesṭibu
aktiem un noteikumiem.
Tas neietver pigeonum un darbarikus bez elektriskajam vai elektroniskajam sastavdalam.
Tikai Eiropas valstim
EK atbilstibas deklaracija
Uznemums „Makita Corporation“, kā atbildigais ražotājs pazino, ka šads „Makita" instruments:
Instrumenta nosaukums: Zales plaujmaśina
srijjveida izstradajums un
Atbilst sadam Eiropas Savienibas Direktivam:
2004/108/EK, 2006/42/EK, 2000/14/EK un 2005/88/ EK, 2006/95/EK
Un ražoti saskaña ar šadiem standartiem vai
normativajiem dokumentiem
LVS EN 60335, LVS EN 62233, LVS EN 55014, LVS EN 61000
Tehnisko dokumentaciju uztur:
Makita International Europe Ltd.,
Garantētais skānas jaudas limenis: 96 dB (A)
Modelis: ELM3711
Novertéais skanas jaudas limenis: 91,0 dB (A)
Garantēais skānas jaudas limenis: 96 dB (A)
-
- 2012

Tomojasu Kato
Direktors
Makita Corporation
