GEBRUIKSAANWIJZING GA 9030X01 MAKITA

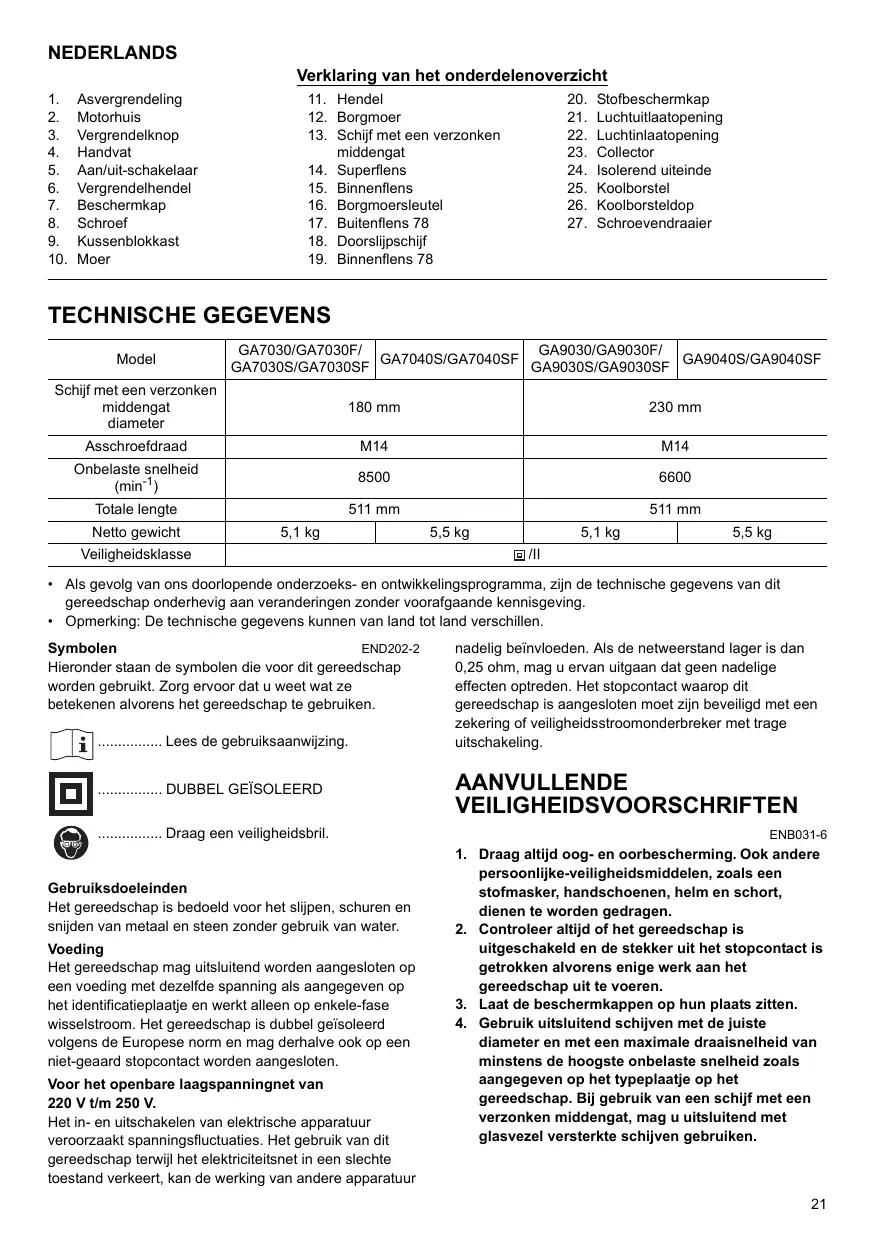

Verklaring van het onderdelenoverzicht

1.	Asvergrendeling	11.	Hendel	20.	Stofbeschermkap
2.	Motorhuis	12.	Borgmoer	21.	Luchtuitlaatopening
3.	Vergrendelknop	13.	Schijf met een verzonken middengat	22.	Luchtinlaatopening
4.	Handvat			23.	Collector
5.	Aan/uit-schakelaar	14.	Superflens	24.	Isolerend uiteinde
6.	Vergrendelhendel	15.	Binnenflens	25.	Koolborstel
7.	Beschermkap	16.	Borgmoersleutel	26.	Koolborsteldop
8.	Schroef	17.	Buitenflens 78	27.	Schroevendraaier
9.	Kussenblokkast	18.	Doorslijpschijf
10.	Moer	19.	Binnenflens 78

TECHNISCHE GEGEVENS

Model	GA7030/GA7030F/GA7030S/GA7030SF	GA7040S/GA7040SF	GA9030/GA9030F/GA9030S/GA9030SF	GA9040S/GA9040SF
Schijf met een verzonken middengat diameter	180 mm		230 mm
Asschroefdraad	M14		M14
Onbelaste snelheid (min ^-1 )	8500		6600
Totale lengte	511 mm		511 mm
Netto gewicht	5,1 kg	5,5 kg	5,1 kg	5,5 kg
Veiligheidsklasse	回/II

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen.

Symbolen

END202-2

Hieronder staan de symbolen die voor dit gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

...... Lees de gebruiksaanwijzing.

...... DUBBEL GEÏSOLEERD

...... Draag een veiligheidsbril.

Gebruiksdoeleinden

Het gereedschap is bedoeld voor het slijpen, schuren en snijden van metaal en steen zonder gebruik van water.

Voeding

Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het identificatieplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geïsoleerd volgens de Europese norm en mag derhalve ook op een niet-geaard stopcontact worden aangesloten.

Voor het openbare laagspanningnet van 220 V t/m 250 V.

Het in- en uitschakelen van elektrische apparatuur veroorzaakt spanningsfluctuaties. Het gebruik van dit gereedschap terwijl het elektriciteitsnet in een slechte toestand verkeert, kan de werking van andere apparatuur

nadelig beïnvloeden. Als de netweerstand lager is dan 0,25 ohm, mag u ervan uitgaan dat geen nadelige effecten optreden. Het stopcontact waarop dit gereedschap is aangesloten moet zijn beveiligd met een zekering of veiligheidsstroomonderbreker met trage uitschakeling.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

ENB031-6

1. Draag altijd oog- en oorbescherming. Ook andere persoonlijke-veiligheidsmiddelen, zoals een stofmasker, handschoenen, helm en schort, dienen te worden gedragen.
2. Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.
3. Laat de beschermkappen op hun plaats zitten.

4. Gebruik uitsluitend schijven met de juiste diameter en met een maximale draaisnelheid van minstens de hoogste onbelaste snelheid zoals aangegeven op het typeplaatje op het gereedschap. Bij gebruik van een schijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.

5. Controleer vóór het gebruik de schijf zorgvuldig op barsten of beschadiging. Vervang een gebarsten of beschadigd schijf meteen.

6. Houd u aan de instructies van de fabrikant voor juiste montage en gebruik van de schijven. Behandel en bewaar de schijven zorgvuldig.
7. Gebruik niet afzonderlijke verkleinbussen of adapteringen om slijpschijven met een groot middengat te kunnen monteren.
8. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.
9. Beschadig de as, de flens (met name de montagekant) en de borgmoer niet. Als deze onderdelen beschadigd raken, kan de schijf breken.
10. Voor gereedschappen waarop schijven met schroefdraad in het middengat kunnen worden gemonteerd, controleert u dat de schroefdraad van de schijf lang genoeg is voor de lengte van de as.
11. Alvorens het gereedschap te gebruiken op een werkstuk, draait u het gereedschap proef op maximale onbelaste snelheid gedurende minstens 30 seconden in een veilige houding. Stop het gereedschap onmiddellijk als u trillingen of schommelingen waarneemt, die een teken kunnen zijn van een verkeerd gemonteerde of slecht uitgebalanceerde schijf. Controleer het gereedschap om de oorzaak op te sporen.
12. Controleer dat het werkstuk goed wordt ondersteund.
13. Houd het gereedschap stevig vast.
14. Houd uw handen uit de buurt van draaiende delen.
15. Zorg ervoor dat de schijf niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
16. Gebruik de aangegeven kant van de schijf om mee te slijpen.
17. Gebruik nooit een doorslijpschijf om zijdelings mee te slijpen.
18. Wees alert op rondvliegende vonken. Houd het gereedschap zodanig vast dat de vonken wegvliegen van u en andere personen of brandbare materialen.
19. Wees erop bedacht dat de schijf blijft doordraaien nadat het gereedschap is uitgeschakeld.
20. Raak de schijf niet onmiddellijk na gebruik aan. Deze kan bijzonder heet zijn en brandwonden op uw huid veroorzaken.
21. Houd het gereedschap zodanig vast dat tijdens gebruik het netsnoer zich altijd achter het gereedschap bevindt.
22. Als de werkruimte bijzonder heet en vochtig is, of sterk vervuild door geleidend stof, gebruik dan een kortsluitonderbreker (30 mA) om de veiligheid van de gebruiker te garanderen.
23. Gebruik het gereedschap niet op materiaal dat asbest bevat.
24. Gebruik geen water of slijpsmeermiddel.
25. Zorg ervoor dat de ventilatie-openingen niet verstopt raken bij gebruik in een stoffige

omgeving. Als het noodzakelijk is het stof te verwijderen, moet u het gereedschap eerst loskoppelen van de netvoeding (gebruik hiervoor niet-metalen voorwerpen) en wees voorzichtig geen inwendige onderdelen te beschadigen.

1. Bij gebruik van een doorslijpschijf, gebruikt u altijd de stofbeschermkap, zoals vereist door plaatselijke regelgeving.
2. Doorslijpschijven mogen niet worden blootgesteld aan enige laterale druk.

BEWAAR DEZE VOORSCHRIFTEN

BESCHRIJVING VAN DE FUNCTIES

LET OP:

- Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen.

Asvergrendeling (zie afb. 1)

LET OP:

- Bedien de asvergrendeling nooit terwijl de as nog draait. Het gereedschap kan hierdoor worden beschadigd.

Druk op de asvergrendeling om te voorkomen dat de as kan draaien tijdens het monteren of verwijderen van schijven of accessoires.

Draaistand van schakelaarhandvat (zie afb. 2)

Het schakelaarhandvat kan 90° linksom en rechtsom worden gedraaid afhankelijk van uw werkhouding. Trek eerst de stekker van het gereedschap uit het stopcontact. Druk de vergrendelknop in en draai het schakelaarhandvat helemaal linksom of rechtsom. Het schakelaarhandvat wordt in de stand vergrendeld.

LET OP:

- Controleer voor gebruik altijd dat het schakelaarhandvat in de gewenste stand goed is vergrendeld.

In- en uitschakelen (zie afb. 3)

LET OP:

- Controleer altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uitstand nadat deze is losgelaten.

Voor gereedschappen met een aan-vergrendeling

Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen Voor continue werking knijpt u de aan/uit-schakelaar in (in de richting van pijl B) en duwt u vervolgens tegen de vergrendelhendel (in de richting van pijl A). Om vanuit de

vergrendelde werking het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pijl B) en laat u deze vervolgens weer los.

Voor gereedschappen met een uit-vergrendeling

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een vergrendelhendel aangebracht. Om het gereedschap te starten, duwt u tegen de uit-vergrendelhendel (in de richting van pijl A) en knijpt u vervolgens de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen

Voor gereedschappen met een aan-vergrendeling en een uit-vergrendeling

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een vergrendelhendel aangebracht. Om het gereedschap te starten, duwt u tegen de uit-vergrendelhendel (in de richting van pijl A) en knijpt u vervolgens de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen

Voor continue werking, duwt u tegen de vergrendelhendel (in de richting van pijl A), knijpt u de aan/uit-schakelaar in (in de richting van pijl B), en duwt u vervolgens de vergrendelhendel (in de richting van pijl A) nog verder. Om vanuit de vergrendelde werking het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pijl B) en laat u deze vervolgens weer los.

OPMERKING:

Modellen GA7030S, GA9030S, GA7040S, GA9040S, GA7030SF. De modellen GA9030SF, GA7040SF en GA9040SF beginnen langzaam te draaien nadat ze zijn ingeschakeld. Deze langzame-opstartfunctie zorgt voor een geleidelijkere werking.

ONDERDELEN AANBRENGEN/VERWIJDEREN

LET OP:

- Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

De zijhandgreep monteren (handvat) (zie afb. 4)

LET OP:

- Controleer altijd voor gebruik dat de zijhandgreep stevig vastzit.

Draai de zijhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding.

De beschermkap aanbrengen en verwijderen (zie afb. 5)

LET OP:

- De beschermkap moet zodanig op het gereedschap worden gemonteerd dat de gesloten zijde van de kap altijd naar de gebruiker is gekeerd.

Monteer de beschermkap met het uitsteeksel op de beschermkap-band uitgelijnd met de inkeping in de kussenblokkast. Draai vervolgens de beschermkap 180 graden linksom. Draai tenslotte de schroef stevig vast. Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

De beschermkap (accessoire) aanbrengen en verwijderen (zie afb. 6 en 7)

LET OP:

- De beschermkap moet zodanig op het gereedschap worden gemonteerd dat de gesloten zijde van de kap altijd naar de gebruiker is gekeerd.

Zet de hendel van de beschermkap los. Monteer de beschermkap met het uitsteeksel op de beschermkap-band uitgelijnd met de inkeping in de kussenblokkast. Draai vervolgens de beschermkap rond tot de stand aangegeven in de afbeelding. Zet de hendel van de beschermkap vast. Als de hendel te vast of te los zit om de beschermkap te bevestigen, draait u de moer los of vast om de klemkracht van de beschermkap-band in te stellen.

Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een slijpschijf/multischijf met een verzonken middengat (accessoire) aanbrengen of verwijderen (zie afb. 8)

Breng de binnenflens aan op de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as.

Superflens

De modellen GA7030F, GA7030SF, GA7040F, GA7040SF, GA9030F, 9030SF, GA9040F en GA9040SF zijn standaard uitgerust met een superflens. In vergelijking met een conventionele flens, is hierbij slechts 1/3 van de kracht nodig om de borgmoer los te draaien.

Voor Australië en Nieuw-Zeeland

Breng de binnenflens aan op de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as met het uitsteeksel omlaag gericht (in de richting van de schijf) (zie afb. 9).

Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as niet kan draaien, en gebruikt u vervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien.

Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde (zie afb. 10).

De doorslijpschijf aanbrengen en verwijderen

Voor Australië en Nieuw-Zeeland (zie afb. 11)

Breng de binnenflens aan op de as. Monteer de doorslijpschijf op de binnenflens.

Monteer de buitenflens op de schijf en draai de borgmoer op de as met het uitsteeksel omlaag gericht (in de richting

van de schijf).

Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as niet kan draaien, en gebruikt u vervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien.

Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

BEDIENING

WAARSCHUWING:

• Het moet nooit nodig zijn om grote kracht uit te oefenen op het gereedschap. Het gewicht van het gereedschap zorgt al voor voldoende druk op het werkstuk. Grote kracht en hoge druk uitoefenen kunnen ertoe leiden dat de schijf breekt. Dit is zeer gevaarlijk.
• Vervang de schijf ALTIJD als het gereedschap tijdens het slijpen is gevallen.
• Stoot of sla NOOIT met de slijpschijf tegen het werkstuk.
• Voorkom dat de schijf over het werkstuk huppelt of bekneld raakt tijdens het werken in hoeken, op scherpe randen, enz. Hierdoor kunt u de controle over het gereedschap verliezen of terugslag worden veroorzaakt.
• Gebruik het gereedschap NOOIT met zaagbladen en dergelijke. Als dergelijke zaagbladen op een slijpmachine worden gebruikt, springen ze veelal waardoor u de controle over het gereedschap verliest en persoonlijk letsel kan ontstaan.

LET OP:

• Schakel het gereedschap nooit in terwijl deze het werkstuk raakt omdat hierdoor de gebruiker kan worden verwond.
• Draag tijdens het gebruik altijd een veiligheidsbril of gezichtsbescherming.
• Schakel na gebruik altijd het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te leggen.

Gebruik als slijpmachine of schuurmachine

Houd het gereedschap ALTIJD stevig vast met een hand aan de achterhandgreep en de andere hand aan de zijhandgreep. Schakel het gereedschap in en breng daarna de schijf in aanraking met het werkstuk.

In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15 graden op het oppervlak van het werkstuk.

Tijdens de inloopperiode van een nieuwe schijf, mag u de slijpmachine niet in de richting van pijl B gebruiken omdat de schijf dan in het werkstuk zal snijden. Nadat de rand van de schijf is afgerond door gebruik, kunt u de schijf in de richting van zowel pijl A als B gebruiken (zie afb. 12).

ONDERHOUD

LET OP:

- Zorg er altijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert.

Het gereedschap en de ventilatieopeningen moeten schoon gehouden worden. Maak de ventilatieopeningen van het gereedschap regelmatig schoon of zodra de ventilatieopeningen verstopt dreigen te raken (zie afb. 13).

De koolborstels vervangen

Wanneer de isolatiepunt binnenin de koolborstel bloot ligt en de collector raakt, schakelt deze automatisch de motor uit. Wanneer dit gebeurt, moeten beide koolborstels worden vervangen. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders. Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik alleen identieke koolborstels (zie afb. 14).

Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast (zie afb. 15).

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

ACCESSOIRES

LET OP:

- Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Beschermkap (schijfkap)
• Binnenflens
  • Schijf met een verzonken middengat
• Borgmoer (voor schijf met een verzonken middengat)
• Rubberblok
• Slijpschijven
  • Borgmoer (voor slijpschijven)
• Borgmoersleutel
• Doorslijpschijven
  • Binnenflens (voor doorslijpschijf)
• Buitenflens (voor doorslijpschijven)
• Komstaaldraadborstel
• Zijhandgreep
• Stofbeschermkap

ESPAÑOL

Voor de modellen GA7030, GA7030F, GA7030S, GA7030SF, GA9040S en GA9040SF Alleen voor Europese landen Geluid en trillingen

De typische, A-gewogen geluidsniveaus zijn geluidsdrukniveau: 89 dB (A)

geluidsvermogenniveau: 102 dB (A)

– Draag gehoorbescherming. –

De typisch, gewogen, kwadratisch-gemiddelde versnellingswaarde is niet hoger dan 2,5 m/s ^2 .

Deze waarden zijn verkregen volgens EN50144.

ESPAÑOL

Verantwoordelijke fabrikant:

Fabricante responsable:

PORTUGUÊS

Voor de modellen GA9030, GA9030F, GA9030S en GA9030SF Alleen voor Europese landen Geluid en trillingen

De typische, A-gewogen geluidsniveaus zijn geluidsdrukniveau: 91 dB (A)

geluidsvermogenniveau: 104 dB (A)

– Draag gehoorbescherming. –

De typisch, gewogen, kwadratisch-gemiddelde versnellingswaarde is niet hoger dan 2,5 m/s ^2 .

Deze waarden zijn verkregen volgens EN50144.

ESPAÑOL

Verantwoordelijke fabrikant:

Fabricante responsable:

PORTUGUÊS

Voor de modellen GA7040S en GA7040SF Alleen voor Europese landen Geluid en trillingen

De typische, A-gewogen geluidsniveaus zijn geluidsdrukniveau: 90 dB (A)

geluidsvermogenniveau: 103 dB (A)

– Draag gehoorbescherming. –

De typisch, gewogen, kwadratisch-gemiddelde versnellingswaarde is niet hoger dan 2,5 m/s ^2 .

Deze waarden zijn verkregen volgens EN50144.

ESPAÑOL

Verantwoordelijke fabrikant:

Fabricante responsable:

PORTUGUÊS

Wij verklaren hierbij uitsluitend op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten, EN50144, EN55014, EN61000 in overeenstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.
