BRUKSANVISNING GA 9030X01 MAKITA

Bær beskyttelsesbriller.

Tilsigtet brug

Anvendelse til vinkelslibning og slibning

Hold kulbørsterne rene og frie til at glide i holderne.

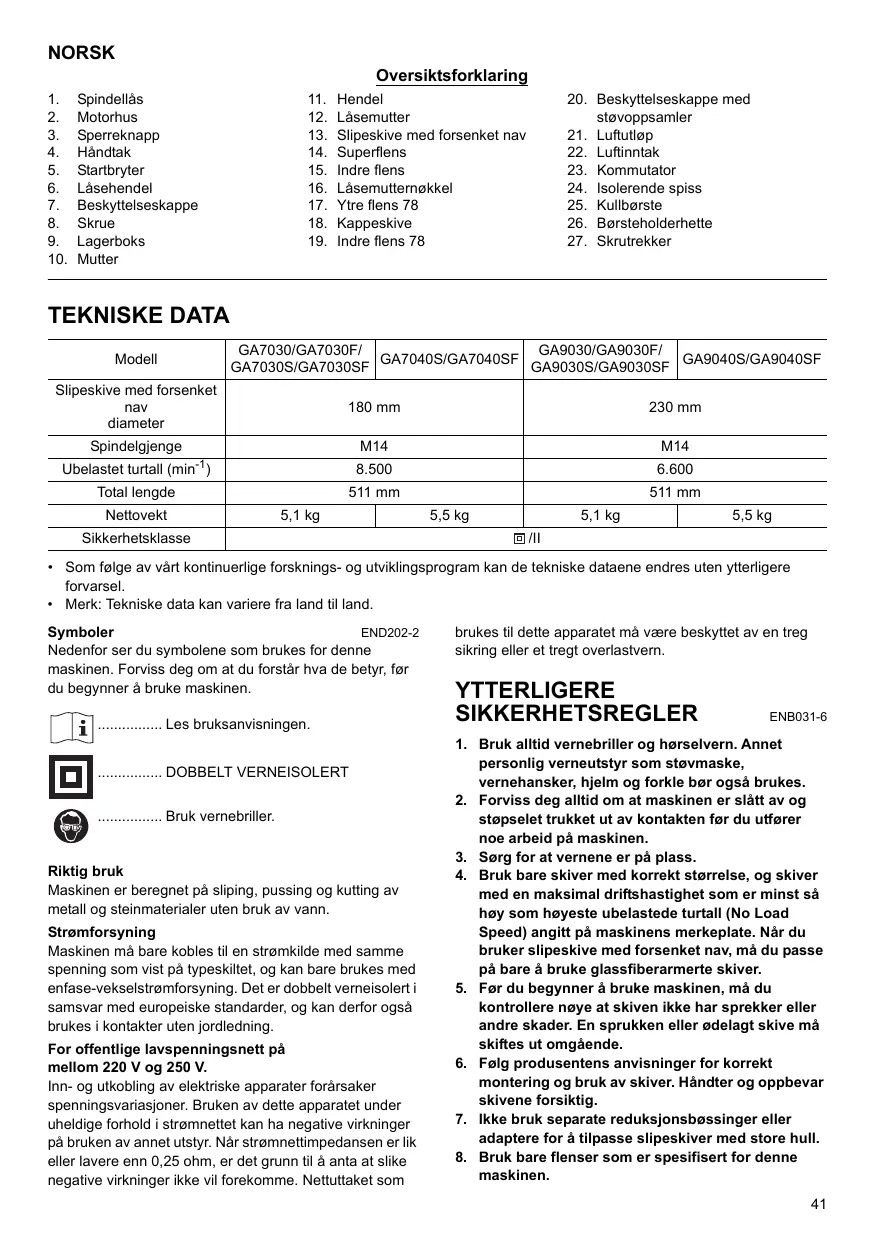

• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Merk: Tekniske data kan variere fra land til land.

Symboler

END202-2

Nedenfor ser du symbolene som brukes for denne maskinen. Forviss deg om at du forstår hva de betyr, før du begynner å bruke maskinen.

...... Les bruksanvisningen.

...... DOBBELT VERNEISOLERT

...... Bruk vernebriller.

Riktig bruk

Maskinen er beregnet på sliping, pussing og kutting av metall og steinmaterialer uten bruk av vann.

Strømforsyning

Maskinen må bare kobles til en strømkilde med samme spenning som vist på typeskiltet, og kan bare brukes med enfase-vekselstrømforsyning. Det er dobbelt verneisolert i samsvar med europeiske standarder, og kan derfor også brukes i kontakter uten jordledning.

For offentlige lavspenningsnett på mellom 220 V og 250 V.

Inn- og utkobling av elektriske apparater forårsaker spenningsvariasjoner. Bruken av dette apparatet under uheldige forhold i strømnettet kan ha negative virkninger på bruken av annet utstyr. Når strømnettimpedansen er lik eller lavere enn 0,25 ohm, er det grunn til å anta at slike negative virkninger ikke vil forekomme. Nettuttaket som

brukes til dette apparatet må være beskyttet av en treg sikring eller et tregt overlastvern.

YTTERLIGERE SIKKERHETSREGLER

ENB031-6

1. Bruk alltid vernebriller og hørselvern. Annet personlig verneutstyr som støvmaske, vernehansker, hjelm og forkle bør også brukes.
2. Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du utfører noe arbeid på maskinen.
3. Sørg for at vernene er på plass.
4. Bruk bare skiver med korrekt størrelse, og skiver med en maksimal driftshastighet som er minst så høy som høyeste ubelastede turtall (No Load Speed) angitt på maskinens merkeplate. Når du bruker slideskive med forsenket nav, må du passe på bare å bruke glassfiberarmerte skiver.
5. Før du begynner å bruke maskinen, må du kontrollere nøye at skiven ikke har sprekker eller andre skader. En sprukken eller ødelagt skive må skiftes ut omgående.
6. Følg produsentens anvisninger for korrekt montering og bruk av skiver. Håndter og oppbevar skivene forsiktig.
7. Ikke bruk separate reduksjonsbøssinger eller adaptere for å tilpasse slipeskiver med store hull.

8. Bruk bare flenser som er spesifisert for denne maskinen.

9. Ikke ødelegg spindelen, flensen (særlig monteringsflaten) eller låsemutteren. Skade på disse delene kan resultere i at skiven brekker.

10. For maskiner som er beregnet på å bli utstyrt med gjengehullsskive, må du forvisse deg om at gjengen i hullet er lang nok til å passe til spindellengden.
11. Før du bruker maskinen på det aktuelle emnet, må du teste den ved høyeste ubelastede turtall i minst 30 sekunder i en sikker posisjon. Stopp maskinen umiddelbart hvis det oppstår vibrasjoner eller slingring som kan tyde på feilaktig montering eller en dårlig utbalansert skive. Kontroller maskinen for å bestemme årsaken.
12. Forviss deg om at arbeidsstykket står støtt.
13. Hold maskinen godt fast.
14. Hold hendene unna roterende deler.
15. Forviss deg om at skiven ikke har kontakt med arbeidsstykket før startbryteren er slått på.
16. Bruk den angitte overflaten av skiven til å utføre slipingen.
17. Ikke bruk kappeskiver til sidesliping.
18. Se opp for flygende gnister. Hold maskinen slik at gnistene flyr bort fra deg og andre personer eller brennbare materialer.
19. Ta hensyn til at skiven fortsetter å rotere etter at maskinen er slått av.
20. Ikke berør arbeidsstykket umiddelbart etter bruk. Det kan være ekstremt varmt og kan gi deg brannskader.
21. Plasser maskinen slik at strømkabelen alltid befinner seg bak maskinen mens denne er i bruk.
22. Hvis arbeidsplassen er ekstremt varm og fuktig, eller svært forurenset med elektrisk ledende støv, må du bruke en kortslutningsbryter (30 mA) for å ivareta operatørens sikkerhet.
23. Ikke bruk maskinen på materialer som inneholder asbest.
24. Ikke bruk vann eller slipeolje.
25. Forviss deg om at lufteåpningene holdes åpne når du arbeider under støvete forhold. Hvis det skulle bli nødvendig å fjerne støv, må du først koble maskinen fra strømnettet. Bruk ikke-metalliske gjenstander til rengjøringen, og unngå å skade indre deler.
26. Når du bruker kappeskiven, må du alltid bruke beskyttelseskappen med støvoppsamler, slik lokale bestemmelser krever.
27. Kappeskiver må ikke utsettes for trykk fra siden.

TA VARE PÅ DISSE ANVISNINGENE.

FUNKSJONSBESKRIVELSE

FORSIKTIG:

- Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du justerer maskinen eller kontrollerer dens mekaniske funksjoner.

Spindellås (fig. 1)

FORSIKTIG:

- Du må aldri aktivere spindellåsen mens spindelen beveger seg. Maskinen kan bli ødelagt.

Trykk på spindellåsen for å forhindre spindelrotasjon när du monterer eller fjerner tilbehør.

Monteringsstillinger for bryterhåndtak (fig. 2)

Bryterhåndtaket kan roteres 90° til venstre eller høyre etter behov. Trekk først støpselet til maskinen ut av stikkontakten. Trykk på sperreknappen og roter bryterhåndtaket så langt som mulig til venstre eller høyre. Bryterhåndtaket låses i den stillingen.

FORSIKTIG:

- Pass alltid på at bryterhåndtaket er låst i den ønskede stillingen før du tar maskinen i bruk.

Bryterfunksjon (fig. 3)

FORSIKTIG:

- Før du kobler maskinen til strømnettet, må du alltid kontrollere at startbryteren aktiverer maskinen på riktig måte og går tilbake til "AV"-stilling når den slippes.

For å starte maskinen må du ganske enkelt trykke på startbryteren (i B-retning). Slipp startbryteren for å stoppe maskinen. Når maskinen skal brukes kontinuerlig, må du trykke på startbryteren (i B-retning) og deretter trykke inn sperrehendelen (i A-retning). Hvis du vil stoppe maskinen mens den er låst i "PÅ"-stilling, må du klemme startbryteren helt inn (i B-retning) og så slippe den igjen.

For maskiner med AV-sperreknapp

For å unngå at startbryteren trykkes inn ved en feiltakelse, er maskinen utstyrt med en sperrehendel. For å starte maskinen må du trykke inn sperrehendelen (i A-retning) og deretter trykke inn startbryteren (i B-retning). Slipp startbryteren for å stoppe maskinen.

For maskiner med PÅ-sperreknapp og AV-sperreknapp

For å unngå at startbryteren trykkes inn ved en feiltakelse, er maskinen utstyrt med en sperrehendel. For å starte maskinen må du trykke inn sperrehendelen (i A-retning) og deretter trykke inn startbryteren (i B-retning). Slipp startbryteren for å stoppe maskinen.

Når maskinen skal brukes kontinuerlig, må du trykke inn sperrehendelen (i A-retning), trykke inn startbryteren (i B-retning) og så trykke sperrehendelen (i A-retning) lenger inn.

Hvis du vil stoppe maskinen mens den er låst i "PÅ"-stilling, må du klemme startbryteren helt inn (i B-retning) og så slippe den igjen.

MERK:

Modell GA7030S, GA9030S, GA7040S, GA9040S, GA7030SF. GA9030SF, GA7040SF og GA9040SF begynner å gå langsomt når de slås på. Denne mykstartfunksjonen gjør det enklere å bruke maskinen.

MONTERING

FORSIKTIG:

- Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du utfører noe arbeid på maskinen.

Montere støttehåndtak (hjelpehåndtak) (fig. 4)

FORSIKTIG:

- Forviss deg alltid om at støttehåndtaket er skikkelig montert før du tar maskinen i bruk.

Montere eller demontere beskyttelseskappen (fig. 5)

FORSIKTIG:

- Beskyttelseskappen må settes på maskinen slik at den lukkede siden av kappen alltid peker mot operatøren.

Monter beskyttelseskappen slik at fremspringet på kappen ligger overett med hakket i lagerboksen. Drei deretter beskyttelseskappen 180 grader mot klokken.

Forviss deg om at du har trukket skruen godt til. Fjern beskyttelseskappen ved å følge installeringsfremgangsmåten i motsatt rekkefølge.

Montere eller fjerne beskyttelseskappen (tilbehør) (fig. 6 og 7)

FORSIKTIG:

- Beskyttelseskappen må settes på maskinen slik at den lukkede siden av kappen alltid peker mot operatøren.

Løsne hendelen på beskyttelseskappen. Monter beskyttelseskappen slik at fremspringet på kappen ligger overett med hakket i lagerboksen. Drei deretter beskyttelseskappen til den posisjonen som vises på figuren. Stram hendelen for å feste beskyttelseskappen. Hvis hendelen er for stram eller for løs til at beskyttelseskappen kan festes, må du løsne eller stramme mutteren for å justere strammingen av båndet til beskyttelseskappen.

Fjern beskyttelseskappen ved å følge installeringsfremgangsmåten i motsatt rekkefølge.

Installere eller fjerne slipeskive med forsenket nav / multidisk (tilbehør) (fig. 8)

Modellene GA7030F, GA7030SF, GA7040F, GA7040SF, GA9030F, 9030SF, GA9040F og GA9040SF er utstyrt med en superflens som standard. Låsemutteren kan løsnes med bare 1/3 av den kraften som er nødvendig ved bruk av vanlige flenstyper.

For Australia og New Zealand

Stram låsemutteren ved å trykke så kraftig på spindellåsen at spindelen ikke kan rotere, og bruk låsemutternøkkelen til å stramme mutteren godt med klokken.

Fjern skiven ved å følge installeringsfremgangsmåten i motsatt rekkefølge. (Fig. 10)

Montere eller demontere kappeskiven

For Australia og New Zealand (fig. 11)

Stram låsemutteren ved å trykke så kraftig på spindellåsen at spindelen ikke kan rotere, og bruk låsemutternøkkelen til å stramme mutteren godt med klokken.

Fjern skiven ved å følge installeringsfremgangsmåten i motsatt rekkefølge.

BRUK

ADVARSEL:

• Det burde aldri være nødvendig å bruke makt på maskinen. Vekten av maskinen utøver passende trykk. Maktbruk og for stort trykk kan føre til farlig brudd i skiven.
• Skiven må ALLTID skiftes hvis maskinen mistes under sliping.
• ALDRI dunk eller slå slipeskiven mot arbeidsstykket.
• Unngå at skiven hopper eller setter seg fast, særlig ved sliping av hjørner, skarpe kanter osv. Dette kan føre til at du mister kontrollen, og at maskinen slår tilbake mot deg.
• Maskinen må ALDRI brukes med skjæreblader for tre eller andre sagblader. Hvis slike blader brukes på en slipemaskin, kan de ofte føre til slag fra maskinen, slik at operatøren mister kontrollen og blir skadet.

FORSIKTIG:

• Maskinen må aldri slås på mens den er i berøring med arbeidsstykket, da dette kan skade operatøren.
• Bruk alltid vernebriller eller ansiktsmaske ved arbeid med maskinen.
• Når du er ferdig å bruke maskinen må du alltid slå den av og vente til skiven har stoppet helt før du setter maskinen ned.

Sliping og pussing

Maskinen må ALLTID holdes i fast grep med en hånd på det bakre håndtaket og den andre på støtte håndtaket. Slå på maskinen og sett så skiven i berøring med arbeidsstykket.

Generelt skal kanten av skiven holdes i en vinkel på omtrent 15 grader mot overflaten av arbeidsstykket. I innkjøringsperioden for en ny skive må slipemaskinen

ikke brukes i B-retning, da dette vil føre til at den skjærer inn i arbeidsstykket. Så snart kanten av skiven er rundet av etter å være brukt litt, kan den brukes i både A- og B-retning. (Fig. 12)

VEDLIKEHOLD

FORSIKTIG:

- Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du foretar inspeksjon eller vedlikehold.

Maskinen og dens lufteåpninger må holdes rene. Rengjør maskinens lufteåpninger med jevne mellomrom eller når åpningene begynner å tettes. (Fig. 13)

Skifte kullbørster

Når den isolerende harpiksspissen inne i kullbørsten er eksponert for kontakt med kommutatoren, vil den automatisk slå av motoren. Når dette skjer, må begge kullbørstene skiftes. Hold kullbørstene rene og fri til å bevege seg i holderne. Begge kullbørstene må skiftes samtidig. Bruk bare identiske kullbørster. (Fig. 14)

Bruk en skrutrekker til å fjerne børsteholderhettene. Ta ut de slitte kullbørstene, sett i nye, og fest børsteholderhettene. (Fig. 15)

For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner, vedlikehold og justeringer utføres av Makitas autoriserte servicesentre, og det må alltid brukes reservedeler fra Makita.

TILBEH∅R

FORSIKTIG:

- Det anbefales at du bruker dette tilbehøret eller verktøyet sammen med den Makita-maskinen som er spesifisert i denne håndboken. Bruk av annet tilbehør eller verktøy kan forårsake helseskader. Tilbehør og verktøy må kun brukes til det formålet det er beregnet på.

Ta kontakt med ditt lokale Makita-servicesenter hvis du trenger mer informasjon om dette tilbehøret.

• Beskyttelseskappe (skivedeksel)
• Indre flens
• Slipeskiver med forsenket nav
• Låsemutter (for slipeskiver med forsenket nav)
• Gummirondell
• Slipeskiver
  • Låsemutter (for slipeskiver)
  • Låsemutternøkkel
• Kappeskiver
• Indre flens (for kappeskive)
  • Ytre flens (for kappeskive)
  • Sirkulærbørste av stål
• Støttehåndtak
• Beskyttelseskappe med støvoppsamler

SUOMI

Yleiskuvaus

For modell GA7030, GA7030F, GA7030S, GA7030SF, GA9040S, GA9040SF Kun for land i Europa Støy og vibrasjoner

Typisk A-vektede lydtrykknivåer er

Lydtrykknivå: 89 dB (A)

Lydeffektnivå: 102 dB (A)

- Bruk hørselvern. -

Typisk vektet kvadratisk middelverdi av akselerasjonen er ikke mer enn 2,5 m/s ^2 .

Ansvarlig produsent:

For modell GA9030, GA9030F, GA9030S, GA9030SF Kun for land i Europa Støy og vibrasjoner

Typisk A-vektede lydtrykknivåer er

Lydtrykknivå: 91 dB (A)

Lydeffektnivå: 104 dB (A)

- Bruk hørselvern. -

Typisk vektet kvadratisk middelverdi av akselerasjonen er ikke mer enn 2,5 m/s ^2 .

Ansvarlig produsent:

For modell GA7040S og GA7040SF Kun for land i Europa Støy og vibrasjoner

Typisk A-vektede lydtrykknivåer er

Lydtrykknivå: 90 dB (A)

Lydeffektnivå: 103 dB (A)

- Bruk hørselvern. -

Typisk vektet kvadratisk middelverdi av akselerasjonen er ikke mer enn 2,5 m/s ^2 .

Ansvarlig produsent:
