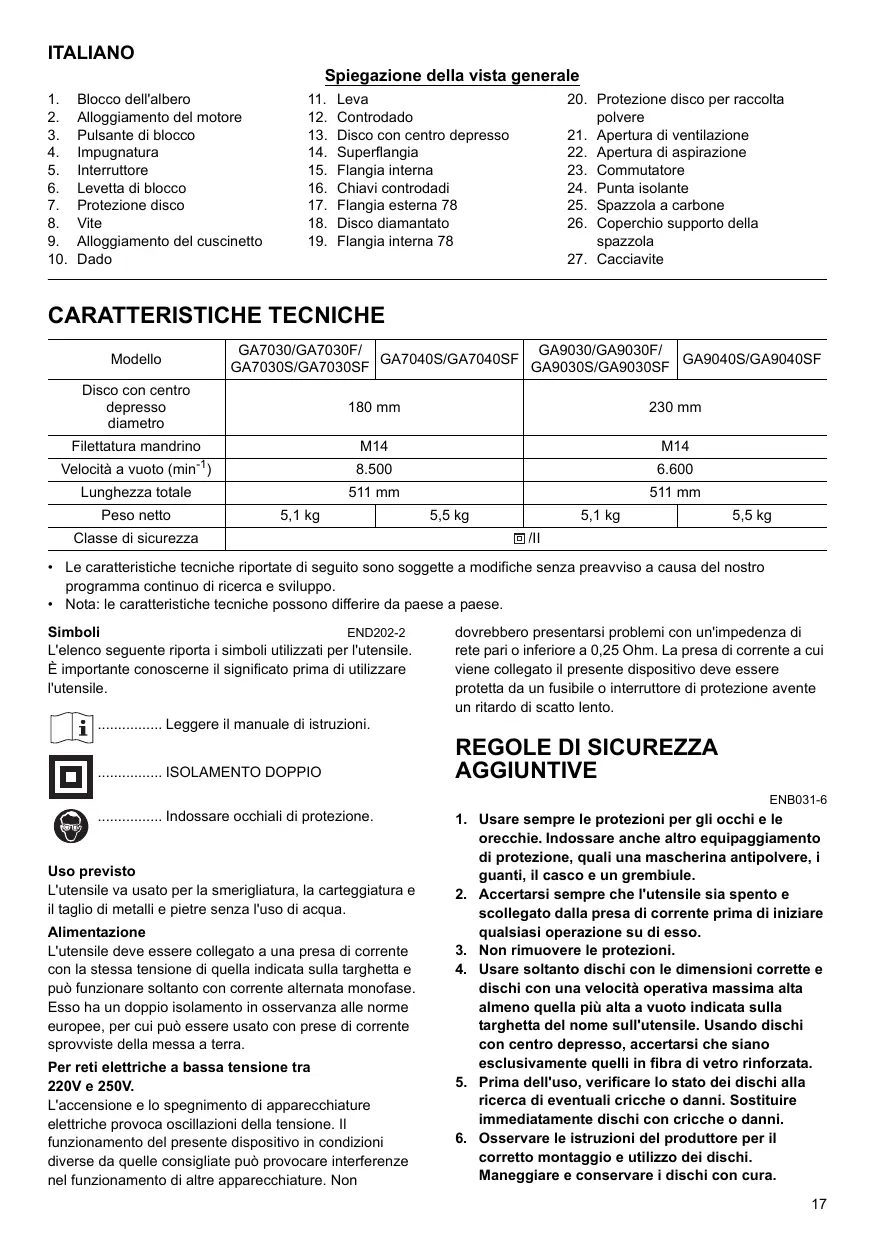

Spiegazione della vista generale

1.	Blocco dell'albero	11.	Leva	20.	Protezione disco per raccolta
2.	Alloggiamento del motore	12.	Controdado		polvere
3.	Pulsante di blocco	13.	Disco con centro depresso	21.	Apertura di ventilazione
4.	Impugnatura	14.	Superflangia	22.	Apertura di aspirazione
5.	Interruttore	15.	Flangia interna	23.	Commutatore
6.	Levetta di blocco	16.	Chiavi controdadi	24.	Punta isolante
7.	Protezione disco	17.	Flangia esterna 78	25.	Spazzola a carbone
8.	Vite	18.	Disco diamantato	26.	Coperchio supporto della spazzola
9.	Alloggiamento del cuscinetto	19.	Flangia interna 78
10.	Dado			27.	Cacciavite

CARATTERISTICHE TECNICHE

Modello	GA7030/GA7030F/GA7030S/GA7030SF	GA7040S/GA7040SF	GA9030/GA9030F/GA9030S/GA9030SF	GA9040S/GA9040SF
Disco con centrodepressodiametro	180 mm		230 mm
Filettatura mandrino	M14		M14
Velocità a vuoto (min ^-1 )	8.500		6.600
Lunghezza totale	511 mm		511 mm
Peso netto	5,1 kg	5,5 kg	5,1 kg	5,5 kg
Classe di sicurezza	回 /II

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso a causa del nostro programma continuo di ricerca e sviluppo.
• Nota: le caratteristiche tecniche possono differire da paese a paese.

Simboli

END202-2

L'elenco seguente riporta i simboli utilizzati per l'utensile. È importante conoscerne il significato prima di utilizzare l'utensile.

...... Leggere il manuale di istruzioni.

ISOLAMENTO DOPPIO

.... Indossare occhiali di protezione.

Uso previsto

L'utensile va usato per la smerigliatura, la carteggiatura e il taglio di metalli e pietre senza l'uso di acqua.

Alimentazione

L'utensile deve essere collegato a una presa di corrente con la stessa tensione di quella indicata sulla targhetta e può funzionare soltanto con corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con prese di corrente sprovviste della messa a terra.

Per reti elettriche a bassa tensione tra 220V e 250V.

L'accensione e lo spegnimento di apparecchiature elettriche provoca oscillazioni della tensione. Il funzionamento del presente dispositivo in condizioni diverse da quelle consigliate può provocare interferenze nel funzionamento di altre apparecchiature. Non

dovrebbero presentarsi problemi con un'impedenza di rete pari o inferiore a 0,25 Ohm. La presa di corrente a cui viene collegato il presente dispositivo deve essere protetta da un fusibile o interruttore di protezione avente un ritardo di scatto lento.

REGOLE DI SICUREZZA AGGIUNTIVE

ENB031-6

1. Usare sempre le protezioni per gli occhi e le orecchie. Indossare anche altro equipaggiamento di protezione, quali una mascherina antipolvere, i guanti, il casco e un grembiule.
2. Accertarsi sempre che l'utensile sia spento e scollegato dalla presa di corrente prima di iniziare qualsiasi operazione su di esso.
3. Non rimuovere le protezioni.
4. Usare soltanto dischi con le dimensioni corrette e dischi con una velocità operativa massima alta almeno quella più alta a vuoto indicata sulla targhetta del nome sull'utensile. Usando dischi con centro depresso, accertarsi che siano esclusivamente quelli in fibra di vetro rinforzata.
5. Prima dell'uso, verificare lo stato dei dischi alla ricerca di eventuali cricche o danni. Sostituire immediatamente dischi con cricche o danni.

6. Osservare le istruzioni del produttore per il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

7. Non utilizzare boccole di riduzione o adattatori separati per montare dischi abrasivi con foro largo.

8. Usare soltanto le flangie specificate per questo utensile.
9. Non danneggiare il mandrino, la flangia (soprattutto la superficie di installazione) o il controdado. Se queste parti sono danneggiate, il disco potrebbe rompersi.
10. Se si usano utensili su cui montare dischi con foro filettato, accertarsi che la filettatura del disco sia sufficientemente lunga da accettare la lunghezza del mandrino.
11. Prima di usare l'utensile sul pezzo, fare una prova facendolo girare alla massima velocità senza carico per almeno 30 secondi in una posizione sicura. Arrestarlo immediatamente se si verificano vibrazioni o oscillazioni che potrebbero indicare un'installazione scorretta o l'errato bilanciamento del disco. Controllare l'utensile e determinare la causa.
12. Accertarsi che il pezzo sia fermato stabilmente nei supporti.
13. Tenere saldamente l'utensile con le mani.
14. Mantenere le mani lontano dalle parti rotanti.
15. Verificare che il disco non tocchi il pezzo in lavorazione prima che l'interruttore sia acceso.
16. Per la smerigliatura, usare la superficie specificata del disco.
17. Per la smerigliatura laterale, non usare dischi per taglio.
18. Fare attenzione alle scintille. Tenere l'utensile in modo che le scintille non siano dirette verso di sé, altre persone o materiali infiammabili.
19. Tenere presente che il disco continua a girare anche dopo aver spento l'utensile.
20. Non toccare il pezzo subito dopo il lavoro, poiché può raggiungere temperature elevate e provocare ustioni.
21. Posizionare l'utensile in modo che il cavo di alimentazione sia sempre dietro la macchina durante il lavoro.
22. Se l'ambiente di lavoro è estremamente caldo o umido oppure contaminato da polvere conduttiva, usare un salvavita (30 mA) per la sicurezza.
23. Non usare l'utensile su materiali che contengono amianto.
24. Non usare acqua o lubrificanti di smerigliatura.
25. Accertarsi che le aperture di ventilazione siano aperte quando si lavora in ambienti polverosi. Per togliere l'eventuale polvere, staccare prima l'utensile dalla presa di corrente (non usare oggetti metallici) per evitare di danneggiare le parti interne.
26. Quando si usano i dischi diamantati, utilizzare sempre il dispositivo di protezione della lama e raccoglipolvere, come previsto dalle normative in vigore nel paese.
27. I dischi da taglio non devono essere soggetti ad alcuna pressione laterale.

CONSERVARE QUESTE ISTRUZIONI.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

- Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Blocco dell'albero (Fig. 1)

ATTENZIONE:

- Non usare il blocco dell'albero mentre il mandrino è in funzione. L'uso in tali condizioni può danneggiare l'utensile.

Premere il blocco dell'albero per evitare la rotazione del mandrino durante l'installazione o la rimozione degli accessori.

Posizioni per il montaggio dell'impugnatura con l'interruttore (Fig. 2)

L'impugnatura con l'interruttore può essere ruotata di 90° a sinistra o a destra per adattarla alle proprie esigenze di lavoro. Scollegare prima l'attrezzo. Premere il pulsante di blocco e ruotare completamente l'impugnatura con l'interruttore a sinistra o a destra. L'impugnatura con l'interruttore verrà bloccata in tale posizione.

ATTENZIONE:

- Prima dell'uso, verificare sempre che l'impugnatura con l'interruttore sia bloccata nella posizione desiderata.

Azionamento dell'interruttore (Fig. 3)

ATTENZIONE:

- Prima di collegare l'utensile, controllare se l'interruttore funziona correttamente e ritorna alla posizione "OFF" una volta rilasciato.

Utensile con interruttore di blocco

Per avviare l'utensile, tirare semplicemente il grilleto (nella direzione B). Per spegnere l'utensile, rilasciare l'interruttore di accensione. Per il funzionamento continuo, schiacciare il grilletto (nella direzione B) e spingere la levetta di blocco (nella direzione A). Per arrestare l'utensile mentre è in posizione di blocco, premere a fondo il grilletto (nella direzione B), quindi rilasciarlo.

Utensile con interruttore di sblocco

La sicura consente di evitare di azionare involontariamente il grilletto. Per avviare l'utensile, spingere la leva di blocco (nella direzione A), quindi tirare il grilletto (nella direzione B). Per spegnere l'utensile, rilasciare l'interruttore di accensione.

Utensile con interruttore di blocco e sblocco

La sicura consente di evitare di azionare involontariamente il grilletto. Per avviare l'utensile, spingere la leva di blocco (nella direzione A), quindi tirare il grilletto (nella direzione B). Per spegnere l'utensile, rilasciare l'interruttore di accensione.

Per il funzionamento continuo, spingere la levetta di

blocco (nella direzione A), tirare il grilletto (nella direzione B) e spingere più a fondo la levetta di blocco (nella direzione A).

Per arrestare l'utensile mentre è in posizione di blocco, premere a fondo il grilletto (nella direzione B), quindi rilasciarlo.

NOTA

Modelli GA7030S, GA9030S, GA7040S, GA9040S, GA7030SF. Quando vengono accesi, i modelli GA9030SF, GA7040SF e GA9040SF iniziano a funzionare lentamente. Tale avvio morbido consente un funzionamento più omogeneo.

MONTAGGIO

ATTENZIONE:

- Accertarsi sempre che l'utensile si spento e scollegato dalla presa di corrente prima di iniziare qualsiasi operazione su di esso.

Installazione dell'impugnatura laterale (Fig. 4)

ATTENZIONE:

- Accertarsi sempre che l'impugnatura laterale sia montata correttamente prima di far funzionare l'utensile.

Avvitare saldamente l'impugnatura sul punto dell'utensile mostrato in figura.

Installazione o rimozione della protezione disco (Fig. 5)

ATTENZIONE:

- La protezione disco deve essere montata sull'utensile in modo che il lato chiuso della protezione sia sempre rivolto verso l'operatore.

Montare la protezione disco con la sporgenza della banda di protezione disco allineata con la tacca presente sull'alloggaimento del cuscinetto. Ruotare quindi la protezione disco di 180° in senso antiorario. Serrare la vite fino in fondo.

Per rimuovere la protezione disco, attenersi alla procedura di installazione procedendo in senso inverso.

Installazione o rimozione della protezione disco (accessorio) (Fig. 6 e 7)

ATTENZIONE:

- La protezione disco deve essere montata sull'utensile in modo che il lato chiuso della protezione sia sempre rivolto verso l'operatore.

Allentare la leva sulla protezione disco. Montare la protezione disco con la sporgenza della banda di protezione disco allineata con la tacca presente sull'alloggaimento del cuscinetto. Quindi ruotare la protezione disco attorno alla posizione mostrata in figura. Serrare la leva per fissare la protezione disco. Se la leva è troppo serrata o troppo allentata per fissare la protezione disco, allentare o serrare il dado per regolare il fissaggio della banda di protezione disco.

Per rimuovere la protezione disco, attenersi alla procedura di installazione procedendo in senso inverso.

Installazione o rimozione del disco con centro depresso/multidisco (accessorio) (Fig. 8)

Montare la flangia interna sul mandrino. Montare il disco/la mola sulla flangia interna e avvitare il controdado sul mandrino.

Superflangia

I modelli GA7030F, GA7030SF, GA7040F, GA7040SF, GA9030F, 9030SF, GA9040F e GA9040SF sono provvisti di superflangia come dotazione standard. Per svitare il controdado, applicare una forza pari solo a 1/3 di quella necessaria per il tipo convenzionale.

Per l'Australia e la Nuova Zelanda

Montare la flangia interna sul mandrino. Montare il disco/la mola sulla flangia interna e avvitare il controdado con la sporgenza rivolta verso il basso (rivolta verso il disco).

(Fig. 9)

Per serrare il controdado, premere saldamente il blocco dell'albero per evitare la rotazione del mandrino, quindi utilizzare l'apposita chiave per serrare il controdado girando in senso orario.

Per rimuovere il disco, attenersi alla procedura di installazione procedendo in senso inverso. (Fig. 10)

Installazione o rimozione del disco diamantato

Per l'Australia e la Nuova Zelanda (Fig. 11)

Montare la flangia interna sul mandrino. Adattare il disco diamantato sulla flangia interna.

Montare la flangia esterna sul disco e avvitare il controdado con la sporgenza rivolta verso il basso (rivolta verso il disco).

Per serrare il controdado, premere saldamente il blocco dell'albero per evitare la rotazione del mandrino, quindi utilizzare l'apposita chiave per serrare il controdado girando in senso orario.

Per rimuovere il disco, attenersi alla procedura di installazione procedendo in senso inverso.

FUNZIONAMENTO

ATTENZIONE:

• Non dovrebbe essere mai necessario forzare l'utensile. Il peso stesso dell'utensile esercita una pressione adeguata. Una forza o una pressione eccessiva possono provocare una pericolosa rottura del disco.
• Sostituire SEMPRE il disco se l'utensile è caduto durante la smerigliatura.
• MAI sbattere o far urtare il disco o la mola contro il pezzo.
• Evitare di far rimbalzare o urtare il disco, in particolare durante il lavoro negli angoli, sui bordi aguzzi e così via. Ciò potrebbe causare la perdita di controllo e contraccolpi.

- MAI usare l'utensile con lame per il taglio del legno o altre seghe. Se utilizzate con le smerigliatrici, tali lame danno frequentemente dei contraccolpi causando perdite di controllo con pericolo di lesioni.

ATTENZIONE:

• Non accendere l'utensile quando è in contatto con il pezzo, poiché ciò potrebbe causare lesioni all'operatore.
• Indossare sempre occhiali di protezione o una visiera durante il lavoro.
• Dopo l'uso, spegnere sempre l'utensile e attendere che il disco si sia fermato prima di riporlo.

Smerigliatura e carteggiatura

Tenere SEMPRE saldamente l'utensile con una mano sull'impugnatura posteriore e l'altra sull'impugnatura laterale. Accendere l'utensile e applicare il disco o la mola sul pezzo.

Tenere generalmente il bordo del disco o della mola a un angolo di circa 15° rispetto alla superficie del pezzo. Durante il periodo di rodaggio di un nuovo disco, non spostare la smerigliatrice nella direzione B, poiché taglierebbe il pezzo. Una volta che il bordo del disco è stato arrotondato dall'uso, il disco può essere spostato in entrambe le direzioni A e B. (Fig. 12)

MANUTENZIONE

ATTENZIONE:

- Prima di effettuare controlli o operazioni di manutenzione, verificare sempre che l'utensile sia spento e scollegato.

L'utensile e le aperture di ventilazione devono essere mantenuti puliti. Pulire regolarmente le aperture di ventilazione dell'utensile o quando iniziano a essere ostruite. (Fig. 13)

Sostituzione delle spazzole di carbone

Quando la punta isolante in resina all'interno della spazzola di carbone è esposta al contatto del commutatore, il motore dell'utensile si spegne automaticamente. In questo caso, è necessario sostituire entrambe le spazzole di carbone. Mantenere le spazzole di carbone pulite e libere di scorrere nei supporti. Entrambe le spazzole di carbone devono essere sostituite contemporaneamente. Utilizzare solo spazzole di carbone identiche. (Fig. 14)

Rimuovere le protezioni del supporto della spazzola con un cacciavite. Estrarre le spazzole di carbone consumate, inserire le nuove spazzole e fissare le protezioni del supporto della spazzola. (Fig.15)

Per mantenere la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguiti dai centri di assistenza autorizzati Makita utilizzando sempre parti di ricambio Makita.

ACCESSORI

ATTENZIONE:

- Questi accessori sono consigliati per l'uso con l'utensile Makita descritto in questo manuale. L'uso di qualsiasi altro accessorio può determinare il rischio di lesioni personali. Utilizzare gli accessori esclusivamente per l'uso dichiarato.

Per l'assistenza e ulteriori informazioni su tali accessori, rivolgersi al centro di assistenza locale Makita.

• Protezione disco (coperchio disco)
- Flangia interna
• Dischi con centro depresso
- Controdado (per disco con centro depresso)
- Gommino
- Dischi abrasivi
- Controdado (per dischi abrasivi)
• Chiave controdadi
- Dischi diamantati
- Flangia interna (per disco diamantato)
- Flangia esterna (per disco diamantato)
- Spazzola di ferro
- Impugnatura laterale
• Protezione disco per raccolta polvere

NEDERLANDS

Per i modelli GA7030, GA7030F, GA7030S, GA7030SF, GA9040S, GA9040SF Modello per l'Europa soltanto Rumore e vibrazione

I tipici livelli di rumore ponderati "A" sono

livello di pressione sonora: 89 dB (A)

livello di potenza sonora: 102 dB (A)

- Indossare la protezione per gli occhi. -

In genere, il valore efficace ponderato dell'accelerazione non supera i 2,5 m/s ^4 .

Questi valori sono stati ottenuti in conformità con la norma EN50144.

NEDERLANDS

Produttore responsabile:

Per i modelli GA9030, GA9030F, GA9030S, GA9030SF Modello per l'Europa soltanto Rumore e vibrazione

I tipici livelli di rumore ponderati "A" sono

livello di pressione sonora: 91 dB (A)

livello di potenza sonora: 104 dB (A)

- Indossare la protezione per gli occhi. -

In genere, il valore efficace ponderato dell'accelerazione non supera i 2,5 m/s ^4 .

Questi valori sono stati ottenuti in conformità con la norma EN50144.

NEDERLANDS

Produttore responsabile:

Per i modelli GA7040S, GA7040SF Modello per l'Europa soltanto Rumore e vibrazione

I tipici livelli di rumore ponderati "A" sono

livello di pressione sonora: 90 dB (A)

livello di potenza sonora: 103 dB (A)

- Indossare la protezione per gli occhi. -

Il valore medio quadratico ponderato e tipico dell'accelerazione è di oltre 2,5 m/s ^4 .

Questi valori sono stati ottenuti in conformità con la norma EN50144.

NEDERLANDS

Produttore responsabile:

Dichiariamo sotto la nostra sola responsabilità che questo prodotto è conforme agli standard di documenti standardizzati seguenti: EN50144, EN55014, EN61000 secondo le direttive del Consiglio 89/336/CEE e 98/37/CE.
