BRUKSANVISNING GA 9030X01 MAKITA

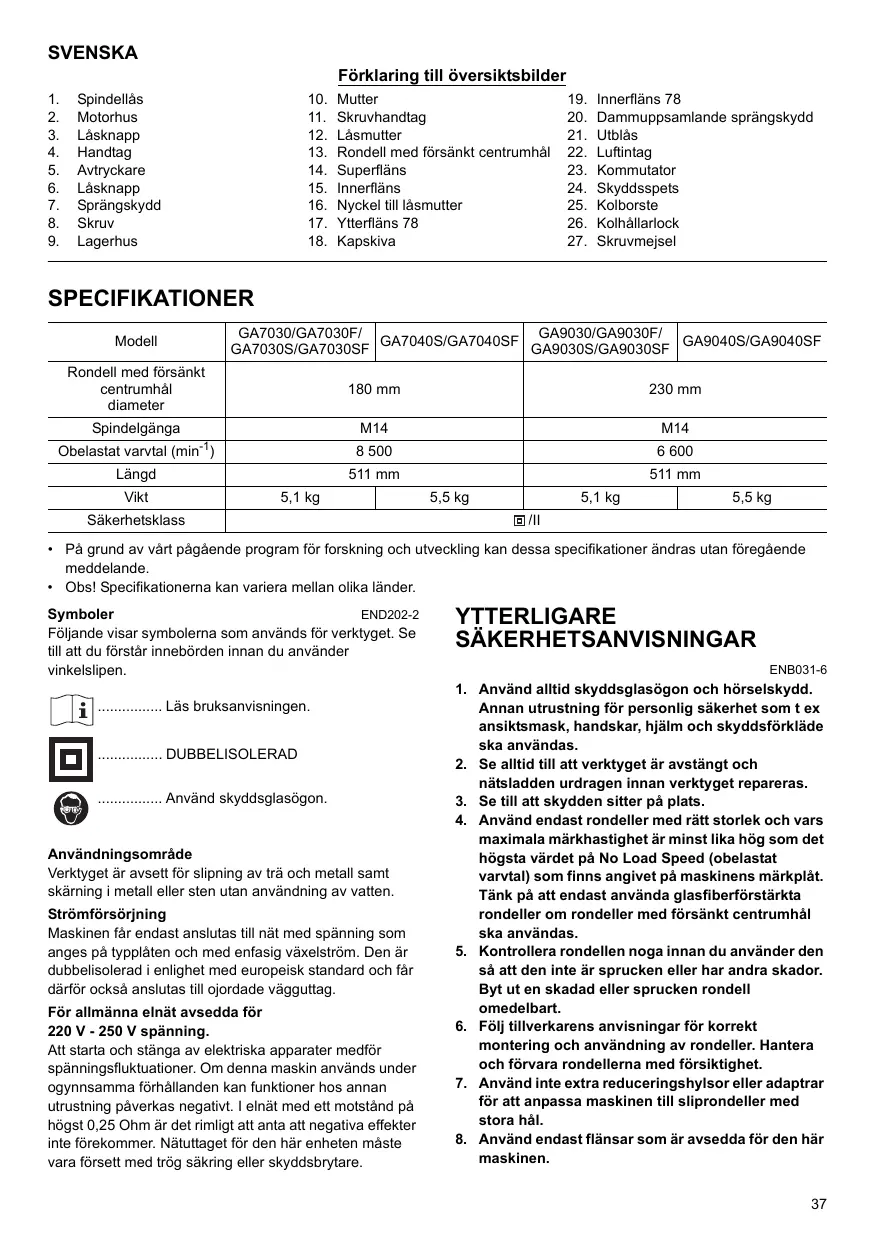

Förklaring till översiktsbilder

1.	Spindellås	10.	Mutter	19.	Innerfläns 78
2.	Motorhus	11.	Skruvhandtag	20.	Dammuppsamlande sprängskydd
3.	Låsknapp	12.	Låsmutter	21.	Utblås
4.	Handtag	13.	Rondell med försänkt centrumhål	22.	Luftintag
5.	Avtryckare	14.	Superfläns	23.	Kommutator
6.	Låsknapp	15.	Innerfläns	24.	Skyddsspets
7.	Sprängskydd	16.	Nyckel till låsmutter	25.	Kolborste
8.	Skruv	17.	Ytterfläns 78	26.	Kolhållarlock
9.	Lagerhus	18.	Kapskiva	27.	Skruvmejsel

SPECIFIKATIONER

Modell	GA7030/GA7030F/GA7030S/GA7030SF	GA7040S/GA7040SF	GA9030/GA9030F/GA9030S/GA9030SF	GA9040S/GA9040SF
Rondell med försänkt centrumhåldiameter	180 mm		230 mm
Spindelgänga	M14		M14
Obelastat varvtal (min ^-1 )	8 500		6 600
Längd	511 mm		511 mm
Vikt	5,1 kg	5,5 kg	5,1 kg	5,5 kg
Säkerhetsklass

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Obs! Specifikationerna kan variera mellan olika länder.

Symboler

END202-2

Följande visar symbolerna som används för verktyget. Se till att du förstår innebörden innan du använder vinkelslipen.

...... Läs bruksanvisningen.

DUBBELISOLERAD

...... Använd skyddsglasögon.

Användningsområde

Verktyget är avsett för slipning av trä och metall samt skärning i metall eller sten utan användning av vatten.

Strömförsörjning

Maskinen får endast anslutas till nät med spänning som anges på typplåten och med enfasig växelström. Den är dubbelisolerad i enlighet med europeisk standard och får därför också anslutas till ojordade vägguttag.

För allmänna elnät avsedda för

220 V - 250 V spänning.

Att starta och stänga av elektriska apparater medför spänningsfluktuationer. Om denna maskin används under ogynnsamma förhållanden kan funktioner hos annan utrustning påverkas negativt. I elnät med ett motständ på högst 0,25 Ohm är det rimligt att anta att negativa effekter inte förekommer. Nätuttaget för den här enheten måste vara försett med trög säkring eller skyddsbrytare.

YTTERLIGARE SÄKERHETSANVISNINGAR

ENB031-6

1. Använd alltid skyddsglasögon och hörselskydd. Annan utrustning för personlig säkerhet som t ex ansiktsmask, handskar, hjälm och skyddsförkläde ska användas.
2. Se alltid till att verktyget är avstängt och nätsladden urdragen innan verktyget repareras.
3. Se till att skydden sitter på plats.
4. Använd endast rondeller med rätt storlek och vars maximala märkhastighet är minst lika hög som det högsta värdet på No Load Speed (obelastat varvtal) som finns angivet på maskinens märkplåt. Tänk på att endast använda glasfiberförstärkta rondeller om rondeller med försänkt centrumhål ska användas.
5. Kontrollera rondellen noga innan du använder den så att den inte är sprucken eller har andra skador. Byt ut en skadad eller sprucken rondell omedelbart.
6. Följ tillverkarens anvisningar för korrekt montering och användning av rondeller. Hantera och förvara rondellerna med försiktighet.
7. Använd inte extra reduceringshylsor eller adaptrar för att anpassa maskinen till sliprondeller med stora hål.

8. Använd endast flänsar som är avsedda för den här maskinen.

9. Var försiktig så att inte spindeln, flänsen (i synnerhet monteringsytan) eller låsmuttern skadas. Skador på någon av dessa delar kan medföra att rondellen förstörs.

10. Om rondellerna ska skruvas fast på maskinen måste du kontrollera att längden på rondellens gånga överensstämmer med spindellängden.
11. Innan verktyget används ska det köras på högsta hastighet utan belastning under minst 30 sekunder på säker plats. Stoppa det omedelbart om rondellen vibrerar eller skakar. Det kan innebära att den är felmonterad eller felbalanserad. Undersök orsaken till problemet.
12. Kontrollera att arbetsstycket är ordentligt fastsatt.
13. Håll maskinen stadigt.
14. Håll händerna på avständ från roterande delar.
15. Se till att rondellen inte är i kontakt med arbetsstycket när du trycker på avtryckaren.
16. Slipa endast med den del av rondellen som är avsedd för slipning.
17. Använd inte en kapskiva till kantslipning.
18. Se upp för gnistsprut. Håll maskinen på ett sådant sätt att gnistsprutet är riktat bort från dig, från andra personer samt brännbart material.
19. Tänk på att rondellen fortsätter att rotera efter att maskinen stängts av.
20. Rör inte vid arbetsstycket omedelbart efter arbetet. Det kan vara extremt varmt och orsaka brännskador.
21. Placera maskinen så att strömkabeln alltid är bakom maskinen vid användning.
22. Om arbetsplatsen är extremt varm och fuktig, eller har hög koncentration av elektriskt ledande damm, ska jordfelsbrytare (30 mA) användas för användarens säkerhet.
23. Använd inte maskinen på material som innehåller asbest.
24. Använd aldrig vatten eller slipvätska.
25. Kontrollera att ventilationsöppningarna inte sätts igen när maskinen används i dammig miljö. Om det är nödvändigt att ta bort damm måste du först dra ur nätsladden ur vägguttaget. Använd inte metallföremål och undvik att skada inre delar.
26. Använd alltid föreskrivet dammuppsamlande sprängskydd när du arbetar med kapskiva.
27. Kapskivor får inte utsättas för sidokrafter.

SPARA BRUKSANVISNINGEN

FUNKTIONSBESKRIVNING

FÖRSIKTIGT!

- Se alltid till att verktyget är avstängt och nätsladden urdragen innan du justerar eller funktionskontrollerar verktyget.

Spindellås (Fig. 1)

FÖRSIKTIGT!

- Aktivera aldrig spindellåset medan spindeln är i rörelse. Maskinen kan skadas.

Tryck ned spindellåset för att förhindra att spindeln roterar när tillbehör monteras eller demonteras.

Ändra läget för pistolhandtaget (Fig. 2)

Pistolhandtaget kan vridas 90° åt höger eller vänster beroende på vad som är lämpligt. Koppla först bort maskinen från elnätet. Tryck sedan på låsknappen och vrid handtaget så längt det går åt höger eller vänster. Pistolhandtaget spärras i det nya läget.

FÖRSIKTIGT!

- Kontrollera alltid att pistolhandtaget är spärrat i sitt läge innan du startar maskinen.

Avtryckarens funktion (Fig. 3)

FÖRSIKTIGT!

- Innan du ansluter verktyget till elnätet ska du kontrollera att avtryckaren fungerar och återgår till läget "OFF" när du släpper den.

Maskin med låsknapp för kontinuerlig funktion

Starta maskinen genom att trycka in avtryckaren (i riktning B). Släpp avtryckaren för att stoppa maskinen. För kontinuerlig funktion trycker du först in avtryckaren (i riktning B) och sedan låsknappen (i riktning A). Tryck in avtryckaren helt (i riktning B) och släpp den sedan för att avbryta det kontinuerliga läget.

Maskin med säkerhetsspärr

Säkerhetsspärrens funktion är att förhindra att avtryckaren oavsiktligt trycks in. Starta maskinen genom att trycka in läsknappen (i riktning A) och sedan trycka på avtryckaren (i riktning B). Släpp avtryckaren för att stoppa maskinen.

Maskin med knapp för kontinuerlig funktion och säkerhetsspärr

Säkerhetsspärrens funktion är att förhindra att avtryckaren oavsiktligt trycks in. Starta maskinen genom att trycka in läsknappen (i riktning A) och sedan trycka på avtryckaren (i riktning B). Släpp avtryckaren för att stoppa maskinen.

För kontinuerlig funktion startar du maskinen genom att trycka in låsknappen (i riktning A), trycka på avtryckaren (i riktning B) och sedan skjuta in låsknappen (i riktning A) ytterligare ett steg.

Tryck in avtryckaren helt (i riktning B) och släpp den sedan för att avbryta det kontinuerliga läget.

OBS!

Modellerna GA7030S, GA9030S, GA7040S, GA9040S, GA7030SF, GA9030SF, GA7040SF och GA9040SF startar i låg hastighet. Denna mjukstart underlättar arbetet.

MONTERING

FÖRSIKTIGT!

- Se alltid till att verktyget är avstängt och nätsladden urdragen innan verktyget repareras.

- Kontrollera alltid att sidohandtaget sitter fast ordentligt innan arbetet påbörjas.

Skruva fast sidohandtaget ordentligt på rätt plats på maskinen enligt figuren.

Montera och demontera sprängskydd (Fig. 5)

FÖRSIKTIGT!

- Sprängskyddet måste monteras på maskinen så att den slutna sidan alltid är vänd mot användaren.

Montera sprängskyddet så att åsen på sprängskyddets band passar in i urtaget på lagerhuset. Vrid sedan sprängskyddet 180 grader moturs. Dra åt skruven ordentligt.

Gör på omvänt sätt för att ta bort sprängskyddet.

Montera och demontera sprängskydd (tillbehör) (Fig. 6 och 7)

FÖRSIKTIGT!

- Sprängskyddet måste monteras på maskinen så att den slutna sidan alltid är vänd mot användaren.

Lossa spaken på sprängskyddet. Montera sprängskyddet så att åsen på sprängskyddets band passar in i urtaget på lagerhuset. Vrid sedan sprängskyddet till det läge som visas i figuren. Spänn fast sprängskyddet med spaken. Om spaken sitter för löst eller för hårt för att kunna fästa sprängskyddet lossar eller drar du åt muttern på sprängskyddets spännband.

Gör på omvänt sätt för att ta bort sprängskyddet.

Montera och demontera rondell med försänkt centrumhål/multirondell (tillbehör) (Fig. 8)

Sätt fast innerflänsen på spindeln. Passa in rondellen/skivan på innerflänsen och skruva på låsmuttern på spindeln.

Superfläns

För modellerna GA7030F, GA7030SF, GA7040F, GA7040SF, GA9030F, 9030SF, GA9040F och GA9040SF ingår superfläns i standardutrustningen. Endast 1/3 ansträngning behövs för att lossa muttern jämfört med konventionell typ.

För Australien och Nya Zeeland

Sätt fast innerflänsen på spindeln. Passa in rondellen/skivan på innerflänsen och skruva på låsmuttern på spindeln med den utskjutande delen vänd nedåt (mot rondellen). (Fig. 9)

För att dra fast låsmuttern trycker du ned spindellåset så att spindeln inte kan rotera. Dra fast låsmuttern medurs med nyckeln.

Gör på omvänt sätt för att ta bort rondellen. (Fig. 10)

Montera och demontera kapskiva

För Australien och Nya Zeeland (Fig. 11)

Sätt fast innerflänsen på spindeln. Passa in kapskivan på innerflänsen.

Montera ytterflänsen på skivan och skruva på läsmuttern med den utskjutande delen vänd nedåt (mot skivan).

För att dra fast låsmuttern trycker du ned spindellåset så att spindeln inte kan rotera. Dra fast låsmuttern medurs med nyckeln.

Gör på omvänt sätt för att ta bort kapskivan.

ANVÄNDNING

WARNING!

• Det är aldrig nödvändigt att tvinga maskinen. Maskinens vikt utgör ett tillräckligt tryck. Tvång eller överdrivet tryck kan resultera i farliga rondellbrott.
• Byt ALLTID ut rondellen om du tappar den under slipning.
• Använd ALDRIG rondellen/skivan för att slå på arbetsstycket.
• Undvik studsande och hackande med rondellen, i synnerhet i närheten av hörn, skarpa kanter osv. I sådana situationer är det lätt att förlora kontrollen över maskinen och få bakåtkast.
• Använd ALDRIG verktyget med sågklingor avsedda för trä. Att använda sådana klingor i slipmaskiner medför ofta bakåtkast som kan förorsaka personskador.

FÖRSIKTIGT!

• Starta aldrig maskinen när den är i kontakt med arbetsstycket. Det kan leda till personskador.
• Använd alltid skyddsglasögon eller visir under arbetet.
• När du är klar med arbetet ska du vänta tills rondellen stannat helt innan du lägger maskinen åt sidan.

Slipning av trä och metall

Håll ALLTID verktyget i ett fast grepp med ena handen på bakre handtaget och den andra på sidohandtaget. Starta maskinen och börja därefter att slipa arbetsstycket.

I allmänhet ska rondellen eller skivan hållas mot arbetsstyckets yta i 15 graders vinkel.

Slipa inte i riktning B medan en ny rondell körs in eftersom rondellen då kan skära in i arbetsstycket. När kanten på rondellen har rundats av kan den användas i båda riktningarna (A och B). (Fig. 12)

UNDERHÅLL

FÖRSIKTIGT!

- Se alltid till att verktyget är avstängt och nätkabeln utdragen innan inspektion eller underhåll utförs.

Håll maskin och luftventiler rena. Rengör maskinens ventiler regelbundet eller så snart ventilationen försämras.

(Fig. 13)

Byte av kolborstar

När hartsspetsen inuti kolborsten kommer i kontakt med kommutatorn stängs motorn automatiskt av. När detta sker ska båda kolborstarna bytas ut. Håll kolborstarna rena så att de lätt kan glida in i hållarna. Båda

kolborstarna ska bytas ut samtidigt. Använd endast identiska kolborstar. (Fig. 14)

Använd en skruvmejsel för att ta bort locken till kolborstarna. Ta ur de utslitna kolborstarna, montera nya och sätt fast locken igen. (Fig. 15)

För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter och med reservdelar från Makita.

TILLBEHÖR

FÖRSIKTIGT!

- Följande tillbehör och tillsatser rekommenderas för användning tillsammans med den Makita-maskin som denna bruksanvisning avser. Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören eller tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behöver ytterligare information om dessa tillbehör.

• Sprängskydd (rondellskydd)
- Innerfläns
• Rondeller med försänkta centrumhål
- Låsmutter (för försänkta centrumhål)
• Stödrondell av gummi
- Sliprondeller
• Låsmutter (för sliprondell)
- Nyckel till låsmutter
- Kapskivor
• Innerfläns (för kapskiva)
- Ytterfläns (för kapskiva)
• Koppformad stålborste
- Sidohandtag
• Dammuppsamlande sprängskydd

NORSK

Oversiktsforklaring

For maskiner med PÅ-sperreknapp

För modellerna GA7030, GA7030F, GA7030S, GA7030SF, GA9040S, GA9040SF Endast för europeiska länder Buller och vibrationer

Normala bullernivåer är

ljudtrycksnivå: 89 dB (A)

ljudeffektsnivå: 102 dB (A)

- Använd hörselskydd. –

Kvadratiska medelvärdet för accelerationen överstiger inte 2,5 m/s ^2 .

Dessa värden är framtagna i enlighet med EN50144.

NORSK

Ansvarig tillverkare:

För modellerna GA9030, GA9030F, GA9030S, GA9030SF Endast för europeiska länder Buller och vibrationer

Normala bullernivåer är

ljudtrycksnivå: 91 dB (A)

ljudeffektsnivå: 104 dB (A)

- Använd hörselskydd. –

Kvadratiska medelvärdet för accelerationen överstiger inte 2,5 m/s ^2 .

Dessa värden är framtagna i enlighet med EN50144.

NORSK

Ansvarig tillverkare:

För modellerna GA7040S, GA7040SF Endast för europeiska länder Buller och vibrationer

Normala bullernivåer är

ljudtrycksnivå: 90 dB (A)

ljudeffektsnivå: 103 dB (A)

- Använd hörselskydd. –

Kvadratiska medelvärdet för accelerationen överstiger inte 2,5 m/s ^2 .

Dessa värden är framtagna i enlighet med EN50144.

NORSK

Ansvarig tillverkare:

Under eget ansvar deklarerar vi härmed att denna produkt överensstämmer med följande standardiseringar för standardiserade dokument, EN50144, EN55014, EN61000 i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.
