C425 - Versterker Tuner NAD - Gratis gebruiksaanwijzing en handleiding

Producttype	AM/FM Tuner met RDS
Afmetingen (B x H x D)	435 x 80 x 285 mm
Netto gewicht	3,7 kg
Verpakkingsgewicht	5,1 kg
Voeding	Netstroom 230 V / 50 Hz (Europese versie) of 120 V / 60 Hz (Noord-Amerikaanse versie)
Hoofdfuncties	AM/FM Tuner, 30 voorkeuzezenders, RDS (PS, RadioText), Blend, FM Dempen (Mute), Slaapstand (timer), Helderheidsregeling, IR-ingang, 12V Trigger-ingang, RS-232 poort
Ontvangstbanden	FM (87,5 - 108 MHz), AM (MW, stap van 9 of 10 kHz afhankelijk van versie)
FM gevoeligheid (bruikbaar)	6 dBμ (bij 98 MHz)
FM signaal/ruis verhouding	Mono: >72 dB, Stereo: >66 dB
FM harmonische vervorming	Mono: ≤0,20%, Stereo: ≤0,25%
Aansluitingen	FM antenne (75 ohm met balun), AM antenne (raamantenne), Audio-uitgang RCA (L/R), IR-ingang (3,5 mm), 12V Trigger-ingang (3,5 mm mono), RS-232 poort (DB-9)
Display	VFD (vacuümfluorescent) met indicatoren voor band, frequentie, RDS, signaalsterkte, enz.
Afstandsbediening	Ja, ingebouwde IR-ontvanger; compatibel met NAD afstandsbedieningen (NEC-formaat)
Sluimerstand	Ja, oranje indicatie
Slaapfunctie	Instelbare timer van 30 tot 90 minuten, automatisch uitschakelen naar sluimerstand
Onderhoud	Reinigen met een zachte, droge doek of licht bevochtigd met zeepwater; geen oplosmiddelen (benzol, enz.) gebruiken
Veiligheid	Niet de behuizing verwijderen; stekker uittrekken bij langdurig niet-gebruik; bij binnendringen van water, stekker uittrekken en door een gekwalificeerde technicus laten controleren
Onderdelen	Niet meegeleverd; neem contact op met NAD service of een erkende dealer
Repareerbaarheid	Alleen door een gekwalificeerde technicus
Systeemintegratie	RS-232 poort voor externe bediening, 12V Trigger-ingang voor aan/uit op afstand

Veelgestelde vragen - C425 NAD

Hoe installeer ik de FM-antenne?

Gebruik de meegeleverde FM-draadantenne (vlakke kabel) met de balun-adapter. Sluit deze aan op de FM-ingang aan de achterzijde. Bevestig de antenne in een T-vorm op een verticaal oppervlak. Test verschillende posities voor het beste signaal. Gebruik indien nodig een externe FM-antenne voor een betere ontvangst.

Hoe sla ik een zender op als voorinstelling?

Stem af op de gewenste zender. Druk op de MEMORY-knop (nr. 4). Het voorkeuzenummer knippert. Draai aan de PRESET/TUNE-knop (nr. 10) om een nummer te kiezen en druk nogmaals op MEMORY om te bevestigen. U heeft 12 seconden om de handeling uit te voeren.

Waarom is er geen geluid?

Controleer of de stekker in het stopcontact zit en het apparaat is ingeschakeld. Zorg ervoor dat de RCA-kabels correct zijn aangesloten op de versterker. Als de FM Dempen actief is, schakel deze dan uit door op FM MUTE/MODE (nr. 5) te drukken. Controleer ten slotte of de zender correct is afgestemd.

Hoe stel ik de helderheid van het display in?

Druk op de DIMMER-knop van de TNR 1 afstandsbediening. Een keer drukken halveert de helderheid, een tweede keer dimt bijna uit, een derde keer brengt terug naar maximum. De instelling gebeurt cyclisch.

Hoe gebruik ik de slaapfunctie (Sleep)?

Druk twee keer op de SLEEP-knop van de TNR 1 afstandsbediening. De eerste druk toont de resterende tijd, de tweede voegt 30 minuten toe. Elke volgende druk voegt 30 minuten toe tot 90 minuten. Om te annuleren, blijf drukken tot 'OFF' verschijnt of zet het apparaat in sluimerstand.

Kan ik de NAD C425 aansluiten op een domoticasysteem?

Ja, via de RS-232 poort (DB-9) aan de achterzijde. U kunt alle functies van de tuner op afstand bedienen. Gebruik een RS-222 seriële kabel (niet meegeleverd) en eventueel een USB-RS232 adapter. Raadpleeg de NAD website voor de besturingssoftware.

Hoe wis ik een voorkeuzezender?

Selecteer het te wissen voorkeuzenummer. Houd MEMORY (nr. 4) en DISPLAY (nr. 7) tegelijkertijd 2 seconden ingedrukt. 'DELETE' knippert. Druk binnen 5 seconden op DISPLAY om te bevestigen. Het nummer wordt '--'.

Wat te doen bij binnendringen van water in het apparaat?

Schakel onmiddellijk de stroom uit door de stekker eruit te trekken. Zet het apparaat niet weer aan. Laat het apparaat controleren door een gekwalificeerde technicus voordat u het weer gebruikt.

Welke afstandsbediening gebruiken met de C425?

De C425 heeft een ingebouwde IR-ontvanger en gebruikt het NEC-formaat. Hij is compatibel met de meegeleverde NAD TNR 1 afstandsbediening en met de meeste NAD afstandsbedieningen. De IR-codes staan in de handleiding.

Hoe verbeter ik de FM-ontvangst?

Controleer of de FM-antenne correct is uitgevouwen en gepositioneerd. Probeer deze te verplaatsen of anders te oriënteren. Voor zwakke signalen schakelt u over naar Mono-modus door op FM MUTE/MODE te drukken om ruis te verminderen. Installeer als laatste redmiddel een externe FM-antenne.

GEBRUIKSAANWIJZING C425 NAD

Gebruikershandleiding

Manual del Nombre

De NAD C 425 dient op een stevige, effen oppervlakte worden geplaatst. Plaats het apparaat Niet in direct zonnenlicht, en Niet in de nabijheid van hittebronnen of vochtigheid, of op een plaat met onvoldoende luchtstroming. Het apparaat wordt geleverd met RCA-snoeren voor het aansluiten aan de versterker. De kabels en connectors mogen Niet+zijn beschadigd en alle connectors dwellen goed aangesloten te+zijn.

Indien het apparaat langereijd Niet za gebruikt worden, trek de stekker dan uit het stopcontact (wisselstroom). Indien er vocht in de NAD C 425 zouterechtkommen, schakel het apparaat dan uit en trek de stekker uit het stopcontact (wisselstroom). Laat het apparaat door een erkende monteur controleren, Alvorens het wee te gebruiken.

VERWIJDER DE AFDEKKING NIET. IN HET APPARAAT BEVINDEN ER ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUiker KUNNEN WORDEN ONDERHOUDEN.

Reinig het apparaat met een droge, zachte doek. Bevochtig de doek, indien nodig,licht met een sopje. Gebruik geen oplossingen die benzyl of andere vluchtige middelen bevatten.

SNELSTART

Gebruik het RCA-naar-RCA snoer om de linker- en rechteruitgangen van de NAD C 425 aan de Tuner-ingang van uw versterker aan te sluiten.

1 Sluit de uitgang van de C 425 aan op de versterker.
2 Sluit de AM- en FM-antenne aan (fig. 3).
3 Sluit het netsnoer (wisselstroom) aan.
4 Druk op de POWER-toets (Nr 1) om de NAD C 425 in te schakelen.
5 Druk op de AM/FM-toets (Nr 6) om AM- of FM-signalen te ontvangen.
6 Druk op de toets PRESET/TUNE [Voorinstelling / Afstemmen] zodate "PRESET" op de display Niet worden verlicht, en de Tuner bevindt zich nu in de Tune-modus [afstemmodus].
7 Druk op TUNE/PRESET [Afstemmen / Voorinstelling] of om de radiozender te seleteren.

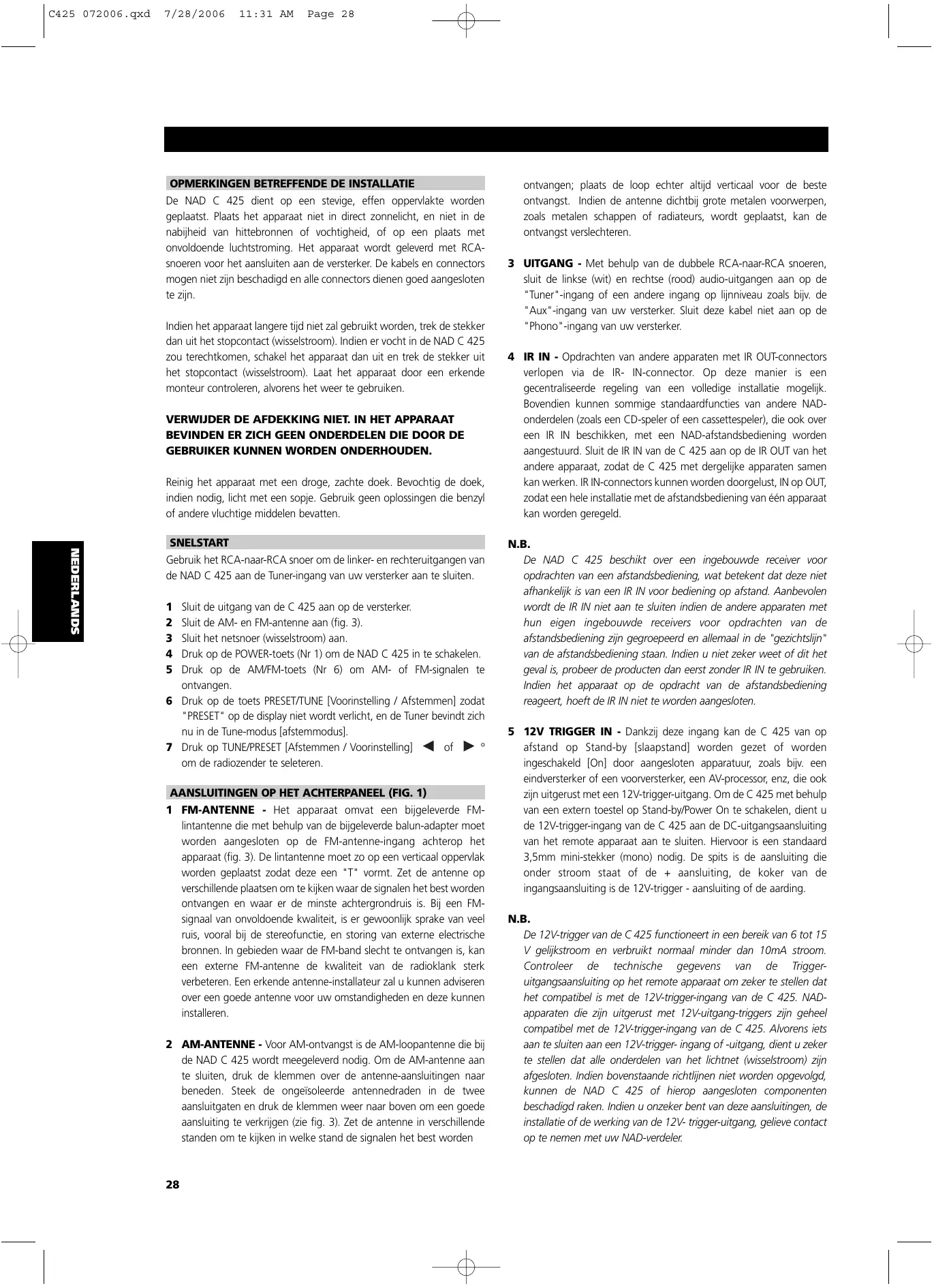

AANSLUITINGEN OP HET ACHTERPANEEL (FIG. 1)

1 FM-ANTENNE - Het apparaat omvat een bijgeleverde FM-lintantenne die met behulp van de bijgeleverde balun-adapter要去 worden aangesloten op de FM-antenne-ingang acheterop het apparaat (fig. 3). De lintantenne要去 zo op een verticaal oppervlak worden geplaatst zodayat deze een "T" vomt. Zet de antennapoverschillende plaatsen om te kijken waar de signalen het best worden ontvangen en waar er de minste achtergrondruis is. Bij een FM-signal van onvoldoende kwaliteit, is er gewoonlijk spreke van veel ruis, vooral bij de stereofunctie, en storing van externe elektrische bronnen. In gebieden waar de FM-band slecht te ontvangen is, kan een externe FM-antenne de kwaliteit van de radioklank sterk verbeteren. Een erkende antennae-installateur za u konnen adviseren over een goede antennene voor uw omstandigheden en deze konnen installereren.
2 AM-ANTENNE - Voor AM-ontvangst is de AM-loopantenne die bij de NAD C 425 worden meegeleverd nodig. Om de AM-antenne aan te sluiten, druk de klemmen over de antennne-aansluitingen maar beneden. Steek de ongeisoleerde antennedraden in de twee aansluitgaten en druk de klemmen waarঐ boven om een goede aansluiting te verkrijgen (zie fig. 3). Zet de antennne in verschillende standen om te kijken in welke stand de signalen het best worden

ontvangen; plaats de loop aller altijd verticaal voor de Beste ontvangst. Indien de antennne dicht bij grote metalen voorwerpen, zoals metalen schappen of radiateurs, worden geplaatst, kan de ontvangst verslechteren.

3 UITGANG - Met behulp van de dubbele RCA-naar-RCA snoeren, sluit de linkse (wit) en rechte (rood) audio-uitgangen aan op de "Tuner"-ingang of een andere ingang op lijniveau zoals bijv. de "Aux"-ingang van uw versterker. Sluit deze kabel Niet aan op de "Phono"-ingang van uw versterker.
4 IR IN - Opdrachten van andere apparaten met IR OUT-connectors verlopen via de IR-IN-connector. Op deze manier is een gecentraliseerde regeling van een volledige installmentie möglichk. Bovendien konnen sommige standardfuncties van andere NAD-onderdelen (zoals een CD-speler of een cassettespeler), die ook over een IR IN beschikken, met een NAD-afstandsbediening worden aangestuurd. Sluit de IR IN van de C 425 aan op de IR OUT van het andere apparaat, zodate de C 425 met dergelijkke apparaten samen kan werken. IR IN-connectors konnen worden doorgelust, IN op OUT, zodate een hele installmentie met de afstandsbediening van een apparaat kan worden geregeld.

N.B.

De NAD C 425 beschikt over een ingebouwde receiver voor opdrachten van een afstandsbediening, wat betekent dat deze Niet affankelijk is van een IR IN voor bediening op afstand. Aanbevolen worden de IR IN Niet aan te sluiten indien de andere apparaten met hun eigen ingebouwde receivers voor opdrachten van de afstandsbediening zijn gegroepeerd en allemaal in de "gezichtslijn" van de afstandsbediening staan. Indien u Niet zeker weet of dit het geval is, probeer de producten dan eerst zonder IR IN te gebruiken. Indien het apparaat op de opdracht van de afstandsbediening reageert, hoeft de IR IN Niet te worden aangesloten.

5 12V TRIGGER IN - Dankzij deze ingang kan de C 425 van op afstand op Stand-by [slaapstand] worden gezet of worden ingeschakeld [On] door aangesloten apparatuur, zoals bijv. een eindversterker of een voorversterker, een AV-processor, enz, die ook zijn uitgerust met een 12V-trigger-uitgang. Om de C 425 met behulp van een extern toestel op Stand-by/Power On te schakelen, dient u de 12V-trigger-ingang van de C 425 aan de DC-uitgangsaansluiting van het remote apparaat aan te sluiten. Hiervoor is een standard 3,5mm mini-stekker (mono) nodig. De spits is de aansluiting die onder stroom staat of de + aansluiting, de koker van de ingangsaansluiting is de 12V-trigger - aansluiting of de aarding.

N.B.

De 12V-trigger van de C 425 functioniert in een bereik van 6 tot 15 V gelijktroom en verbruikt normala minder dan 10mA stroom. Controller de technische gegevens van de Triggeruitgangsaansluiting op het remote apparaat om zeker te stellen dat het compatibel is met de 12V-trigger-ingang van de C 425. NAD-apparaten die zich uitergerust met 12V-uitgang-triggers zich geheel compatibel met de 12V-trigger-ingang van de C 425. Alvorens iets aan te sluiten aan een 12V-trigger-ingang of -uitgang, dient u zeker te stellen dat alle onderdelen van het Lichtnet (wisselstroom) zich afgesloten. Indien bovenstaande richtlijnen Niet worden opgevolgd, hunnen de NAD C 425 of hierop aangesloten componenten beschadigd rakeen. Indien uonzeker bent van deze aansluitingen, de installmente of de werkking van de 12V- trigger-uitgang, geleieve contact op te nemen met uw NAD-verdeler.

6 NETSNOER (AC=wisselstroom) - Steek het Lichtnetsnoer [AC = wisselstroom] in een wandstopcontact dat onder stroom staat, of aan een speciale AC-aansluiting die anscherp de versterker is voorzien.
7 RS-232 - Sluit deze aan op de série poort RS-232 van een homeautomation-systemeem of een pc (zie "Systeemintegratie" hieronder).

BEDIENINGSELEMENTEN OP HET FRONTPANEL (FIG. 2)

1 POWER ON/OFF (VOEDING AAN / UIT) (TNR 1 fig. 3) - De POWER-toets schakelt de tuner in en UIT. Druk op de Power-toets om de Tuner in te schakelen en de display en de Power-controlelamp (Nr 2) gaat aan. Druk opnieuw op de Power-toets om het apparaat uit te schakelen.

N.B.

De C 425 omvat een ingebouwde receiver om opdrachten te ontvangen van een afstandsbediening. De meeste NAD-afstandsbedieningen die over een aan-/uit-toets beschikken of over twee verschillende toetsen voor het in- en uitschakelen kutnen de tuner normal gezien vanuit Stand-by [slapstand] inschakelen en omgekeerd.

De C 425 beschikt over een back-up-geheugen om de Presetgegevens [voorinstellen] op te slaan. Deze informatie blijft meerdere weken in het geheugen opgeslagen, zichs wanner het apparaat volledig is uitgeschakeld of wanner de stekker is uitgetrokken. Wanner het apparaat wordt ingeschakeld, schakelt de C 425 terug maar de LASTe radiozender die was ingesteld voordat het apparaat ward uitgeschakeld. Zo kan u deijd van opnames instellen met behulp van een exter timer en opnemer.

2 POWER-CONTROLAMP - De groene Power-controllamp gaat aan wanner het apparaat worden ingeschakeld. Wanner de tuner in Stand-by-modus staat (op slaapstand geschakeld d.m.v. een afstandsbediening of de 12V-trigger-ingang) worden de controlamp oranje. Wanner het apparaat volledig is uitgeschakeld, gaat deze controlamp uit.
3 BLEND [Mengen] (TNR 1 fig. 3)-De signalen van zwakke of verre stereo-radiozenders worden soms ontvangen met ruis of met een fluitend geluid waar de signalen te zwak+zijn. Door de tuner op mono in te stellen kan u deze ruis of dit fluitend geluid verminderen maar dit heeft wel als gevolg dat u de stereo-signalen verliest. De BLEND-functie [Mengen] van NAD biedt u de mogelijkheid zeuis en dit fluitend geluid te verminderen en, in gegenstelling met mono, tegelijkkertijd een zekere hoeveelheid van de stereo-afscheiding te behouden. De Blend-toets schakelt de mengfunctie in en uit, en wanner BLEND is ingeschakeld,Gaat de "BLEND"-controllamp aan op de display.

N.B.

U kan de "Blend"-stand voor de verschillende Vooringestele radiazenders opstaan. Voor nadere informatie, gelieve het Hoofdtstuk "Opstaan, oproepen en het benamen van voorinstelleningen" teraatplegen.

4 MEMORY [Geheugen] - Het geheugen dient om de verschillende Vooringestelde radiozenders op te slaan en om de namen, die u aan Vooringestelde radiozenders zicher RDS informatatie heeft toegewezen, op te slaan. Wonneer u bij normala gebruik op Memory drukt, knippert het nummer van de Preset [voorinstelling] en de rode "MEMORY"-controlelamp op de display. Indien er in minder dan 12 seconden geen andere toets worden ingedrukt, schakelt de tuner

eenvoudigweg terug maarন voegere stand. Voor nadere informatie, gelieve het Hoofdstuk "Opslaan, oproepen en het benamen van voorinstelleningen" te raadplegen.

5 FM MUTE/MODE (TNR 1 fig. 3) - Deze toets heeft twee functies. Hij schakelt de tuner van stereo waar mono en schakelt tegelijkkertijd het dempcircuit uit. Het dempcircuit zorgt ervoor dat de tuner stil is gedurende het zoekenaar en het afstemmen van radiozenders. Zo vermijdt u het geruis terwijl u de radio afstemt. Let wel dat het dempcircuit de signalen van zeer zwakke radiozenders kan onderdrukken. Indien een zwakke radiozender op stereo staat, is er ook veel achtergrondruis. Door maar de modus Mono over te schakelen en door het dempcircuit uit te schakelen door op de FM MUTE/MODE-toets te drukken, kan u de radiozender toch horen en bovendien verdwijnt het grootste gedeelte van de achtergrondruis ook.

Bij normala gebruik, is het dempcircuit ingeschakeld, en de display geeft "FM MUTE" wee. Druk op de FM Mute/Mode-toets om het dempcircuit uit te schakelen en om van stereo- maar mono-ontvangst te schakelen. Hetlicht van "FM MUTE" zaluitgaan op de display. Druk opnieuw op de FM Mute/Mode-toets om het toestel weeop Auto Stereo FM te stellen.

N.B.

U kan de "FM Mute/Mode"-stand voor de verschillende Voorinstellenen opslaan. Voor nadere informatie, gelieve het Hoofdstuk "Opslaan, oproepen en het benamen van voorinstellenen" te raadplegen.

6 AM/FM (TNR 1 fig. 3) - De AM/FM-toets schakelt de tuner van de AM-band maar de FM-band en omgekeerd. De display geeft de freqentie van de afgestemde radiozender waar zowel als de geselecteerde band. Het afstemmen op FM tuning verloopt in stappen van 0.05MHz , en het afstemmen op AM verloopt in stappen van 9kHz of 10kHz , naargelang het model.
7 DISPLAY (TNR 1 fig. 3) - In het geval van radiozenders die RDS-informatie uitzenden, schakelt de DISPLAY-toetsussen de drie verschillende display-modi, en met elke opeenvolgende druk op de toets geeft de display de volgende van de drie modi wee:

a) In de default-modus worden de RDS-naam van de radiozender weergegeven, Program Service (PS; normalaal gezien zich dit de initiaalen van de radiozender, zoals bijv. BBC R3).
b) In de default-modus, druk eenmaal op de toets om Radio Text (RT) af te lezen. Dit kan extra informatatie zich, zoals bijv. de naam van de speaker of de naam van het programme; welt lied er worden gespeeld enz. Deze tekst scrotl continu over de 8 alfanumerieke displaysegmenten.
c) Druk de display-toets in RT-modus om de radiofrequentie te kuren aflezen. Druk opnieuw op de toets om terug maar de default-modus (a) te schaken.

Wanneer u afstemt op een radiozender die geen RDS-informatie uitzendt - De Display-toets schakelt de display zodat u ofwel de freqentie van de radiozender of de naam van de radiozender die de gebruiker zich haeft toegewezen kan aflezen. Indien de gebruiker geen naam heeft toegewezen, verschijnt er "NO RDS" op de display. De Display-toets dient ook om een naam toe te wijzen aan radiozenders die geen RDS-informatie uitzenden. Voor nadere informatie, gelieve het Hoofdstuk "Opslaan, oproepen en het benamen van voorinstelleningen" te raadplegen.

8 PRESET/TUNE [Voorinstelling / Afstemmen] - De toets Search/Preset schakelt:tussen twee verschillende modi:

a) Preset-modus: In deze modus kan u de PRESET/TUNE-toets (Nr 10) activeren om een Preset [Voorinstelling] te selecteren. Wanner u de Preset-modus heeft geselecteerd, scrot hetwoord "PRESET" éénmaal op de display en de PRESET-controlelamp gaat aan op de display.
b) Tune-modus: Door het bedieningselement PRESET/TUNE (10) of te activeren, kan u het automatisch of handmatig hoger of lager op de frequentieband afstemmen, instellen. Wanner u de Tune-modus heeft geselecteerd, scrot het woord "TUNE" eenmaal op de display.

9 DISPLAY [Weergave] - De display geeft de belangrijkste informatie waar over de toestand van de tuner.

• De bandwijdte en de freiestie van de huidige zender, RDS PS (naam van de radiozender), of RDS Radio Text. Deze LASTe twee geevens zijn slechts beschikbaar indien RDS beschikbaar is; selecteer d.m.v. de Display-toets (Nr 7).
• Indien er een FM Stereo-uitzending worden ontvangen.
• Indien de FM-radiozender ook RDS-informatie uitzendt.
• Indien "Memory" [Geheugen] is geactiveerd
• Het nummer van de Preset [voorinstelling] indien de huidige radiozender is opgeslagen in het geheugen van de tuner.
• Indien Blend [Mengen] en FM Mute/Mode zich ingeschakeld.
• De sterkte van het radiosignaal. De strepen die juist onder "ANTENNA" verschijnen, geven de sterkte van de radiozender aan. Hoe meer strepen er worden verlicht, hoe sterker de radiozender.

N.B.

De infrarode sensor, die opdrachten van de afstandsbediening ontvangt, bevindt zich links op de display. De ruimteussen de afstandsbediening en dit venster要去 leeg zijn; indien er zich hier hindernissen bevinden, kan het�nat dat de afstandsbediening Niet werkt.

10 Bedieningselement PRESET/TUNE [Voorinstelling / Afstemmen] (TNR 1 fig. 3) - De functie van dit bedieningselement hangt af van de geseleedeerde afstemmodus die met de PRESET/TUNE-toets (Nr. 8) is geseleerd. De PRESET/TUNe-toets schakeltussen de twee gebruiksmodi:

a Preset-modus (weergegeven op de display): Draai het bedieningselement PRESET/TUNE linksom om een lagere Preset [voorinstelling] te scrollen; draai het bedieningselement PRESET/TUNE rechtsom om een hogere Preset te scrollen. Dit is een "overslagfunctie", zodat de tuner vanaf de hoogste voorinstelling maar de laagste voorinstelling schakelt en omgekeerd wanner u de radio opwaarts en neerwaarts afstemt.
b Tunemodus: [Afstemmen] Draai het bedieningselement PRESET/TUNE langer dan 1 Seconde linksom rechtsom om het automatisch afstemmen respectievelijk hoger of laser op de frequenteband in te stellen. De tuner zoekt automatisch het eerste redelijk sterke radiosignaal, waarop hij dan stopt. Draai het bedieningselement PRESET/TUNE opnieuw voor 1 Seconde om opnieuw beginnen te zoeken.

Door het bedieningselement PRESET/TUNE [Voorinstelling / Afstemmen] kort rechtsom of linksom te draaien, kan u de tuner handmatig respectievelijk hoger of laser op de frequentieband afstemmen om een radiofrequentie precies in te stellen. Met elkekleine draai, maakt de tuner stappen van 0,05 MHz op FM zodate u

de gewenste frequentie precies kan instellen. Voor AM zijn deze stappen ingesteld op 10kHz (versie van 120V) of 9kHz (versie van 230V).

Deze wijze van afstemmen is ook nuttig wanner u een bepaalde radiozender probeert te ontvangen, waarvan het signal te zwak is voor de automatische zoekmodus. Wanner u de radio precies op een radiozender heeft ingesteld, gaat het Licht van "TUNED" aan op de display. Let wel dat het dempcircuit zeer zwakke radiozenders misschien za onderdrukken. Indien zulk een zeer zwak station in stereo is, dan is er ook veel achtergrondruis. Het station worden hoorbaar en het achtergrondruis worden geelimineerd door maar Mono over te schakenen en het dempcircuituit te schakenen door op de FM MUTE/MODE-toets (Nr. 5) te血液循环.

N.B.

Automatisch afstemmen is zowel beschikbaar voor FM als AM. Sommige NAD-afstandsbedieningen, die compatibel zijn met de NAD C 425, beschikken over de functies "Preset Up and Down" [Voorinstelling Op en Neer]. Zelfs wonneer de C 425 zich in de afstemmodus befindt, zullen de toetsen "Preset Up and Down" [Voorinstelling Op en Neer] enkel de Voorinstellenen wijzigen. De toetsen PRESET/TUNE en worden ook samen gebruikt met de geheugentoets Memory (Nr 4) en Display (Nr 7) om de door de gebruiker gekozen namen van de voorinstellenen toe te voegen en in het geheugen op te slaan. Voor nadere informatie, gelieve het Hoofdstuk "Opslaan, oproepen en het benamen van voorinstellenen" te raadplegen.

11 SLAAPFUNCTIE (TNR 1 fig. 3) - De timer voor de slaapfunctie schakelt de C425 na een vooraf aantal ingestelde Minutes automatisch over op standby. Door eenmaal op de toets SLEEP (slapen) op de TNR 1 te drukken, worden de verhogingsstappen voor de slaaptijd aangegeven. Door binnen 3 seconden nogmaals op de toets SLEEP te drukken, veranderen de verhogingsstappen in stappen van 30 minutes. Wanner deze tijd is verlopen, schakelt de C425 automatisch over op standby.

De inschakelvertraging voor de slaapstand kan worden gewijzigd door tweemaal op de toets SLEEP op de TNR 1 te drukken: de eerste keer om de slaaptijdverhogingsstappen te tonen en de tweede keer om de slaaptijdverhogingsstap te wijzigen. Ledere keer wanner er nervolgens op de toets worden gedrukt, worden de slaaptijd in stappen van 30 minutes verhoogd (minimum 30 minutes en maximum 90 minutes). De slaapfunctie wordenuitgeschakeld door de toets SLEEP op de TNR 1 te blijven indrukken tot "OFF" in het VFD worden aangegeven. Ook wanner de C425 met de toets OFF op de C425 of de toets POWER op de C425 waar standby worden geschakeld, worden de slaapfunctie geannuleerd.

12 DIMMER (TNR 1 fig. 3) - De holderheid van de VFD van de C425 kan aan de verlichting in de ruimte worden aangepast. Druk een koer op deze toets om de VFD op halve holderheid in te stellen, nogmaals om de VFD volledig donker te make, en een derde koer om de maximale holderheid waar in te schakelen. De holderheid worden meer op maximaal gezet, wonneer de unit wordenuit- en ingeschakeld.

OPSLAAN, OPROEPEN EN HET BENAMEN VAN VOORINSTELLINGEN

U kan maximum 30 voorinstellenen in het geheugen van de C 425 opslaan. Deze+knen zowel AM- en FM-radiozenders zich. Wanner u door de voorinstellenen scrot, za de radio de lege voorinstellenen automatisch overslagen. Het is dus möglichk van voorinstelling Nr 4aar Nr 7 over te gaan zonder de voorinstellenen Nr 5 en Nr 6 te hebben gezien. Met de voorinstellenen kan u ook opslaan, zichs wanner u de Blend-functie (Nr 3) en FM Mute/Mode (Nr 5) wil activeren en ook elke maal dat u een voorinstelling wil opropen.

EEN VOORINSTELLING OPSLAAN

• Stem de tuner af op een radiozender die u als een "Preset" [voorinstelling] wil invoeren (hiervoor verwijzen wij u maar rubriek 10 van dit hoofdstub). Indien de zender RDS-informatie uitzendt, dan gaat het Licht van de RDS-controlelamp aan en de initialen van de zender of de naam worden weergegeven op de display. Indien u een zender zonder RDS-informatie vindt, dan zal de display enkel de frequentie weergeven.
• Selecteer Blend (Nr 3) [Mengen] of FM Mute/Mode (Nr 5) indien gewenst.
• Om deze zender als een Voorinstelling op te slaan, druk op MEMORY (Nr. 4). Het nummer van de voorinstelling en de rode controelamp "MEMORY" [geheugen] knipperen op de display. Het laagste beschikbare nummer voor de voorinstelling verschijnt op de display. Indien u binnen de volgende 12 seconden op geen andere toetsen drukt, schakelt de tuner automatisch terug maar zichn vroegere stand.
• Druk opniewuopMemory[Geheugen]om de Voorinstelling op te slaan.Indien u een ander nummer aan de zender wenst toe te wijzen,draai het bedieningselement PRESET/TUNE linksom of rechtsom om het gewenste nummer te selecteren.U kan een reeds ingevoerde voorinstelling overschrijven.Indien het nummer van de voorinstelling reeds is toegewezen, knippert "MEMORY" nicht更是, maar de voorinstelling blijft verdier knipperen. Wanner u het gewenste voorstellingsnummer heeft geselecteerd, druk dan opniewu op de toets Memory om de radiozender op te slaan.

N.B.

U kan een/Newe zender in een ongebruekte voorinstelling invoeren of een reeds in het geheugen geprogrammeerde voorinstelling overschrijven. Door de voorinstelling te overschrijven, verwangt u al de gevegens die vroeger onder die voorinstelling waren opgeslagen. Wanner u gedurende de normale werking de toets Memory indrukt, knippert het nummer van de voorinstelling en de rode controlamp "MEMORY" op de display. Indien u binnen 12 seconden geen andere toetsen indrukt, schakelt de tuner automatisch terug maar zijn vroegere stand. De voorinstellenen die zich opgeslagen in het geheugen zich beveiligd d.m.v. een geheugen-backupsystem, zodate de installmente ze verschillende weken bewaart zichs als de tuner isuitgeschakeld en de stekker uit het stopcontact is getrokken.

EEN VOORINSTELLING OPROEPEN

• Om een Vooringestelde radiozender te selecteren, dient de C442 in de Preset-modus te staan (de display geeft "PRESET" aan). Indien hij zich nicht in de Preset-modus bevindt, druk dan op de toets PRESET/TUNE Mode (Nr 8); hetlicht van "PRESET" gaat aan op de display.
• Draai het bedieningselement PRESET/TUNE (Nr 10) linksom of rechtsom totdat u de juiste voorinstelling heeft gezonden en deze op de display verschijnt. Alle ongebruekte voorinstelleningen worden automatisch overgeslagen; zo hoeft u dus Niet door de lege voorinstelleningen te scrollen.

EEN VOORINSTELLING UIT HET GEHEUGEN WISSEN

U kan een voorinstelling leegmaken door de opgeslagen informatie te wissen:

• Selecteer de voorinstelling die u wil wissen.
• Druk twee seconden lang op de toets Memory (Nr 4) en op de toets Display (Nr7). Het nummer van de voorinstelling en hetwoord "DELETE" knippert op de display.
• Daarna hoeft u enkel op de toets Display te drukken (binnen een voorgeprogrammeerdeijd van 5 Seconden) om te bevestigen dat u deze voorinstelling wenst te wissen. Hetwoord "DELETED" en "-" als het nummer van de voorinstelling verschijnen een� seconden op de display.

EEN VOORINSTELLING BENAMEN

Wanner een radiozender RDS-gegevens uitzendt, geeft uw NAD C 425 de initiaalen van de radiozender automatisch越 weanner de voorinstelling van deze radiozender worden gebruikt. Alhoewel de Tuner de freqentie van elke Vooringestelde AM- of Niet-RDS-radiozender weergeeft, kan u de naam van de radiozender ook intypen zodate u makkelijk weet welke radiozender er in de voorinstelling is opgeslagen.

Een naam invoeren:

1 Selecteer de voorinstelling waaraan u een naam wenst toe te wijzen.
2 Druk de toets Display (Nr 7) twee seconden lang in. De eerste spatie in het veld voor de radiozendergegevens knippert dan op de display.
3 Draai het bedieningselement PRESET/TUNE (Nr 10) linksom of rechtsom om te scrollen en het eerste teken te selecteren (zie de onderstaande lijst van tekens voor informatie).
4 Druk op de toets Display om een stap maar rechts te bewegen om het volgende gewenste teken in te voeren.
5 Draai opniewaan het bedieningselement PRESET/TUNE om het volgende teken van de naam te selecteren en druk op Memory om het op te slaan.
6 Herhaal stappen 3 tot 5 totdat de volledige nom is ingevoerd of totdat alle acht spaties vol zich (maximum 8 tekens).
7 Druk eénmaal op Memory om het benamingsprocedure te beeindigen. Druk opnieuw op Memory om de hele naam op te slaan.

Er zijn 37 tekens beschikbaar, een blanco spatie inbegrepen.

Deze functie is alleen beschikbaar voor non-RDS-stations. Bij RDS-stations worden alsijd de verzonden naam aangegeven en deze kan nicht worden overschreven.

INSTELLING VOOR AANGEPASTE EN MULTI-ZONENINSTALLATIONS

CODES VOOR AFSTANDSBEDIERINGEN

De NAD C 425 beschikt over een receiver voor het ontvangen van opdrachten van de meeste NAD-afstandsbedieningen. Zo heeft u toegang tot de meeste basisfuncties, zoals preset up/down [voorinstelling op / neer].

Vooral i.g.v. aangepaste installations kan de NAD C 425 op andere opdrachten reageren die normala Niet op de NAD-afstandsbedieningen beschikbaar zijn. De onderstaande babel omvat alle opdrachten die door de C 425 worden herkend.

De NAD C 425 gezrukt het NEC-formaat voor de IR-transmissie; de klantencode is 877C, en de overeenkomstige hex-codes bevinden zich naast de IR-opdracht:

Functie		Hex-code
Preset	[Voorinstelling]	D2
Preset	[Voorinstelling]	D1
Tune	[Afstemmen]	D4
Tune	[Afstemmen]	D3
Preset 1 [Voorinstelling]		8A
Preset 2 [Voorinstelling]		8E
Preset 3 [Voorinstelling]		92
Preset 4 [Voorinstelling]		94
Preset 5 [Voorinstelling]		8B
Preset 6 [Voorinstelling]		8F
Preset 7 [Voorinstelling]		03
Preset 8 [Voorinstelling]		97
Preset 9 [Voorinstelling]		98
Preset 0 [Voorinstelling]		C7
Power On [AAN]		F0
Standby [Slaapstand]		F1
FM Mute/Mode		37
Blend		35
Sleep		F3
Dimmer		F2
Display		26
AM		82
FM		81

12V TRIGGER IN

NAD-apparaten die juicesuitgerust met 12V-uitgang-triggers zichen volledig compatibel met de 12V-trigger-ingang van de C 425.

Stekkertype:	3,5mm mono mini-stekker
Werkbereik:	6 tot 15 V gelijkstroom
Energieverbruik:	<10mA
Centrale pen =	+
Koker =	-

SYSTEMEMINTEGRatie (RS-232)

Via de RS-232-poort van de C425 is een uitgebreide integratie met geavanceerde mediasystemen en home-automation-systemen möglichk. Via deze poort+kunnen alle functies van de C425 worden bediend. Ook kan de C425 via deze poort op een willekeurig ander apparaat met een RS-232-poort worden aangesloten, zoals bijvoorbeeld een pc of een home-automation-sytem. Ledere opdracht of functie die vanaf het frontpaneel of de TNR 1-afstandsbediening möglichk is, kan via de RS232-poort worden uitgevoerd. Ook worden er informatiererugkoppeling over de huidige instellungen van de C425 geleven.

Bij de RS-232-poort worden van de volgende standardpenbezetting gebruik gemaakt:

DB-9 Pen nr.	Functie
2	Gegevens verzenden
3	Gegevens ontvangen
5	Aardig signal

Toewijzing DB-9 pen-uit

N.B.

Gebruik voor de verbindingussen uw Windows® PC en de C425 een standard DB-9 male-naar-DB-9 female série kabel van het type RS-232.

Gebruik Niet het nulmodem-type van de RS-232-kabel.

Niet alle Windows® PC's zijn voorzien van een série connector van het type RS-232. Als uw PC geen RS-232-connector heeft, gebruik dan een in de winkel verkrijgbare RS-232-USB-adapter voor de aansluiting op uw PC. Volg voor het instellen van het RS-232 maar USB-adapter de begeleidende instructies.

De systemdinstallateur of uw dealer kan u van advies dienen bij het opzetten en configureren van de RS-232-interface.

Er worden bij de C425 Niet een série kabel van het type DB-9 RS-232 en ook Niet een RS-232-naar-USB-adapter geleverd.

Bezoek www.nadelectronics.com voor de)[-staeste]{nieuw}
versie van de software voor de bediening van de C425-
interface.

PROBLEM OPLOSSEN

Probleem	Oorzaak	Oplossing
GEEN KLANK	·Netsnooriet aangesloten of apparaat Niet ingeschakeld ·De signalsnoren bijniet correct aangesloten ·Radiozender Niet geseleeteerd of zwak signal terwij FM Mute is geactveerd ·Inwendige zekeriggesprongen	·Controler het netsnoor (wisselstroom) ·Controler de aansluitingen aan de versterker ·Opnieuw afstemmen of FM Mute uitschakelen ·Verdeler raadplegen
GEEN KLANK OP EEN KANAAL RUIS, FLUITEND GELUID	·De signalsnoren aan de versterker bijniet correct aangesloten of bijn beschadigd	·Controler de snoeren en de aansluitingen
DISTORTIE	·Zwak signal	·Controler afstemming. Stel de antennine in of verwang hem.
FLUITEND OF ZOEMEND GELUID OP FM EN AM	·Multipadsignalen of storing van andere zender	·Controler afstemming. Stel de antennine in of verwang hem.
FLUITEND OF ZOEMEND GELUID OP AM	·Storingen veroorzaakt door andere electrische bronnen:- computers, spelen, consoles	·Controler afstemming. Schakel electrische storingsbron ut of verplaats.Deze.
GEEN RDS-INFORMATIE	·Storing van fluorescerend Licht of electrische motors	·Controler afstemming. Stel de AM-antenne in of verwang hem.
	·Zendersignaal te zwak ·De radiozender zendegeteigen RDS-gegevens ut	·Controler dat de zender juist is afgestemnd of verwang de antennene ·Geen oplossing

TECHNISCHE GEGEVENS

AM-TUNER-DEEL

Gebruikbare gevoeligheid (999/1000kHz)	30dBμ
Signaal-ruisverhouding (5mV in)	38dB
Totale Harmonische Distorsie (5mV in)	<3%
I.F. Verwerping (450kHz)	>36dB
Beeldverwerping (F+2xIF)	28dB
Selectiviteit	17dB
Uitgang	130 mV ±20mV
Loopgevoeligheid (20dB S/R)
999/1000 kHz	66 dB
603/600 kHz	66 dB
1404/1400 kHz	66 dB
Frequentieweergave (100 - 2.3 kHz, 5mV)	±6 dB

FM-TUNER-DEEL Europese versie / Noord-Amerikaanse versie

Gebruikbare gevoeligheid (98 MHz)	6 dBμ / 6 dBμ
Signaal-ruisverhouding Mono	>72 dB / 72 dB
(60 dBμ, IHF-gewogen) Stereo	>66 dB / 66 dB
Frequentieweergave (20 Hz - 15 kHz, 60 dBμ)	±1,0 dB / ±1,0 dB
Kanaalscheiding (60 dBμ)
30 Hz	>33 dB / 33 dB
1 kHz	>42 dB / 42 dB
10 kHz	>35 dB / 35 dB
Alternatief Kanaalgevoeligheid (40 dBμ, ±400 kHz)	60 dB / 45 dB
Vangstverhouding (40 dBμ)	1,5 dB / 1,5 dB
AM Onderdrukking (60 dBμ, 100% Mod.FM, 30% Mod.AM)	65 dB / 65 dB
Beeldverwerping (119.4 MHz)	85 dB / 85 dB
I.F. Verwerping (10.7 MHz)	80 dB / 100 dB
Loodsdonderdrukking (60 dBμ)	60 dB / 60 dB
Total Harmonische Distorsie (60 dBμ, L=R 75 kHz for AH, 40 kHz Dev for C)
Mono	0,20% / 0,20%
Stereo	0,25% / 0,25%
Zoekloopgevoeligheid
Aan	24 dBμ / 24 dBμ,
Uit	15 dBμ / 15 dBμ
RDS-Decodergevoeligheid	25 dBμ / 25 dBμ

NAD behoudt zich hetrecht de technische gegevens te wijzigen zonder voorafgaand bericht.
