BEDIENUNGSANLEITUNG C425 NAD

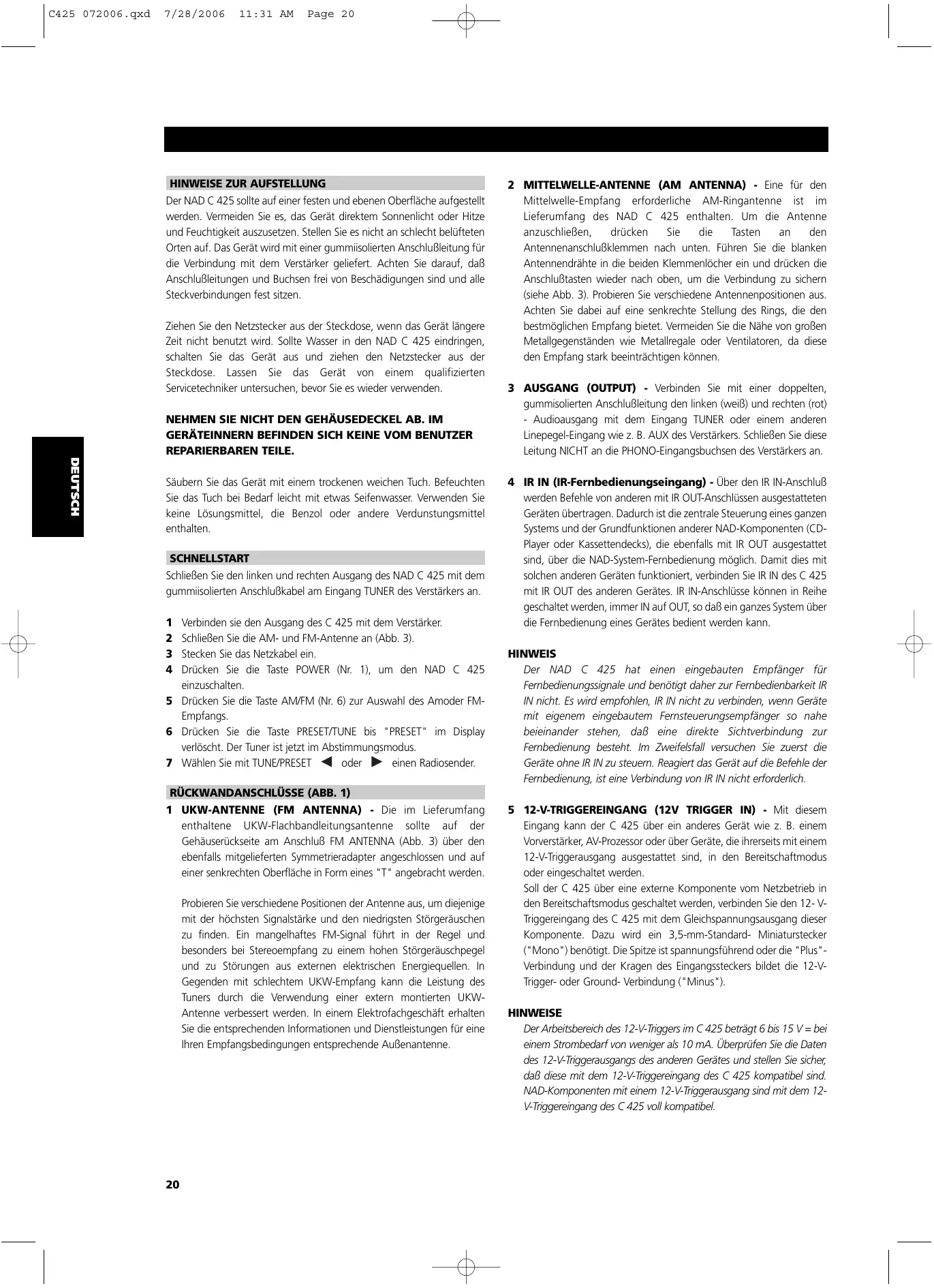

HINWEISE ZUR AUFSTELLUNG

Der NAD C 425 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen. Stellen Sie es nicht an schlecht belufteten Orten auf. Das Gerät wird mit einer gummisolierten Anschlußleitung für die Verbindung mit dem Veränder geliefert. Achten Sie darauf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen.

Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät langere Zeit nicht benutzt wird. Sollte Wasser in den NAD C 425 eindringen, schalten Sie das Gerät aus und ziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden.

NEHMEN SIE NICT DEN GEHÄUSEDECKEL AB. IM GERÄTEINNERN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE.

Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch bei Bedarf leicht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten.

SCHNELLSTART

SchlieBen Sie den linken und rechten Ausgang des NAD C 425 mit dem gummisolierten Anschlußkabel am Eingang TUNER des Verständers an.

1 Verbinden sie den Ausgang des C 425 mit dem Veränder.
2 SchlieBen Sie die AM- und FM-Antenne an (Abb. 3).
3 Stecken Sie das Netzkabel ein.
4 Drücken Sie die Taste POWER (Nr. 1), um den NAD C 425 einzuschalten.
5 Drucken Sie die Taste AM/FM (Nr. 6) zur Auswahl des Amoder FM-Empfangs.
6 Drücken Sie die Taste PRESET/TUNE bis "PRESET" im Display verloßt. Der Tuner ist jetzt im Abstimmungsmodus.
7 Wahlen Sie mit TUNE/PRESET oder einen Radiosender.

RÜCKWANDANSCHLUSSE (ABB.1)

1 UKW-ANTENNE (FM ANTENNA) - Die im Lieferumfang enthaltene UKW-Flachbandleitungsantenne sollte auf der Gehäuserückseite am Anschluß FM ANTENNA (Abb. 3) über den ebenfals mitgelieferten Symmetrieradapter angeschlossen und auf einer senkrechten Oberfläche in Form eines "T" angebracht werden.

Probieren Sie verschiedene Positionen der Antenne aus, um diejenige mit der hochsten Signalstarke und den niedrigsten Störgeräuschen zu finden. Ein mangelhaftes FM-Signal führ in der Regel und weitere bei Stereoempfang zu einem hohen Störgeräuschpegel und zu Störungen aus externen elektrischen Energiequellen. In Gegen den schlechtem UKW-Empfang kann die Leistung des Tuners durch die Verwendung einer extern montierten UKW-Antenne verbessert werden. In einem Elektrofachgeschäft erhalten Sie die entsprechenden Informationen und Dienstleistungen für eine ihren Empfangsbedingungen entsprechende Außenantenne.

2 MITTELWELLE-ANTENNE (AM ANTENNA) - Eine für den Mittelwelle-Empfang erforderliche AM-Ringantenne ist im Lieferumfang des NAD C 425 enthalten. Um die Antenna anzuschreiben, drücken Sie die Tasten an den Antennenanschlußklemmen nach unten. Führten Sie die blanken Antennendrähte in die beiden Klemmenlocher ein und drücken die Anschlußtasten wieder nach oben, um die Verbindung zu sichern (siehe Abb. 3). Probieren Sie verschiedene Antennenpositionen aus. Achten Sie darauf auf eine senkrechte Stellung des Rings, die den bestmöglichen Empfang bietet. Vermeiden Sie die Höhe von großem Metallgegenständen wie Metallregale oder Ventilatoren, da diese den Empfang stark beeinträchtigen können.
3 AUSGANG (OUTPUT) - Verbinden Sie mit einer doppelten, gummisolierten Anschlußleitung den linken (weiß) und rechten (rot) - Audioausgang mit dem Eingang TUNER oder einem anderen Linepegel-Eingang wie z. B. AUX des Verstärkers. Schließen Sie diese Leitung NICHT an die PHONO-Eingangsbuchsen des Verstärkers an.
4 IR IN (IR-Fernbedienungseingang) - Über den IR IN-Anschluβ werden Befehle von anderen mit IR OUT-Anschlüssen ausgestatteten Geräten übertragen. Dadurch ist die zentrale Steuerung eines ganzen Systems und der Grundfunktionen anderer NAD-Komponenten (CD-Player oder Kassettendecks), die ebenfls mit IR OUT ausgestattet sind, über die NAD-System-Fernbedienung möglich. Damit dies mit solchen anderen Geräten funktioniert, verbinden Sie IR IN des C 425 mit IR OUT des anderen Gerätes. IR IN-Anschlüsse konnen in Reihe geschaltet werden, immer IN auf OUT, so daß ein ganzes System über die Fernbedienung eines Gerätes bedient werden kann.

HINWEIS

Der NAD C 425 hat einen eingebauten Empfänger für Fernbedienungssignale und bereits適er zur Fernbedienbarkeit IR IN nicht. Es wird empfohlen, IR IN nicht zu verbinden, wenn Geräte mit eigenen eingebautem Fernsteuerungsempfänger so nahe beieinander stehen, daß eine direkte Sichtverbindung zur Fernbedienung besteht. Im Zweifelsfall versuchen Sie zuerst die Geräte ohne IR IN zu steuern. Reagiert das Gerät auf die Befehle der Fernbedienung, ist eine Verbindung von IR IN nicht erforderlich.

5 12-V-TRIGGEREINGANG (12V TRIGGER IN) - Mit diesen Eingang kann der C 425 über ein anderes Gerät wie z. B. einem Vorverträger, AV-Prozessor oder über Geräte, die ihrerseits mit einem 12-V-Triggerausgang ausgestattet sind, in den Bereitschaftmodus oder eingeschaltet werden.

Soll der C 425 über eine externe Komponente vom Netzbetrieb in den Bereitschaftsmodus geschaltet werden, verbinden Sie den 12-V-Triggereingang des C 425 mit dem Gleichspannungsausgang dieser Komponente. Dazu wird ein 3,5-mm-Standard-Miniaturstecker ("Mono") besteht. Die Spitze ist spannungsfährend oder die "Plus"-Verbindung und der Kragen des Eingangssteckers bildet die 12-V-Trigger- oder Ground-Verbindung ("Minus").

HINWEISE

Der Arbeitsbereich des 12-V-Triggers im C 425 beträgt 6 bis 15 V = bei einem Strombedarf von weniger als 10 mA. Überprüfen Sie die Daten des 12-V-Triggerausgangs des anderen Gerätes und stellen Sie sich, daß diese mit dem 12-V-Triggereingang des C 425 kompatibel sind. NAD-Komponenten mit einem 12-V-Triggerausgang sind mit dem 12-V-Triggereingang des C 425 voll kompatibel.

Bevor Sie Verbindungen zu irgendwelchen 12-V-Triggerein-/ oder -ausgangen herstellen, achten Sie daraufuf, daß alle Geräte vom Netz getrennt sind. Nichtbeachten kann zu Schäden am C 425 oder an mit ihm verbundenen Geräten führen. Wenn Sie noch Fragen zu Anschluß, Installation und Betrieb des 12-V-Triggerausgangs haben, wenden Sie sichitte an ihren NAD-Händler.

6 NETZKABEL (AC POWER) - Verbinden Sie das Netzkabel mit einer Wechselstrom-Steckdose oder einer zusätzlichen Netzbuchse halten am Veränder.
7 RS-232 - Zum Verbinden mit dem seriellen RS-232-Anschluß eines Heimsteuersystems oder Personalcomputers (siehe „Systemintegration", unter).

FRONTPLATTENELEMENTE (ABB.2)

1 NETZ EIN/AUS (POWER ON/OFF) (TNR 1 Abb. 3) - Mit der Taste POWER wird der Tuner ein- oder ausgeschelt. Wenn Sie auf die Taste POWER drücken, schaltet sich der Tuner ein, das Anzeigefeld und die Netzstatusanzeige (Nr. 2) leuchten auf. Drücken Sie die Taste POWER erneut, wird das Gerät ausgeschelt.

HINWEISE

Der C 425 hat einen eingebauten Empfänger für Fernbedienungssignale. Mit den meisten NAD-Systemfernbedienungen, die mit einer ON/OFF-Taste oder separates Taste ON und OFF ausgestattet sind, kann der Tuner vom Bereitschaftsmodus (STANDBY) eingeschaltet werden (oder umgekehrt).

Der C 425 verwendet ein Sicherungssystem zur Speicherung der Voreinstellungsdaten. Diese Informationen bleiben auch nach einem vollständigem Ausschalten oder Trennen vom Netz für mehrere Wochen erhalten. Beim Einsatzten stellt der C 425 den vor dem letzten Ausschalten zuletzt ausgewählten Radiosender ein. Auf diese Weise können mit einer Zeitschaltuhr und einem Aufnahmegerät zeitgesteuerte Aufnahmen gemacht werden.

2 NETZ-/BEREITSCHAFTSMODUSANZEIGE (POWER/STANDBY)

• Wenn das Netz eingeschelt ist, leuchtet die Netzanzeige grün. Wir der Tuner in den Bereitschaftsmodus geschelt (über die Fernbedienung oder den 12-V-Triggereingang), leuchtet die Anzeige gelb. Wenn das Gerät vollständig ausgeschelt wird, erfolgt keine Anzeige.

3 TASTE BLEND (MISCHEN) (TNR 1 Abb. 3) - Schwache oder welt entfernte Stereo-Radiosender werden manchmal durch das zu schwache Antennensignal mit lauten Störgeräuschen empfangen. Wird der Tuner dann in den Monobetrieb geschaltet, reduzieren sich bereits die Störgeräusche, aber das gehen auf Kosten des Stereoempfangs. Mit der Blend-Funktion von NAD konnen Sie die Störgeräusche reduzieren und trotzdem einen kleinen Pegel Stereokanalternnung behalten, anstelle eines reinen Monosignals. Die Taste BLEND schaltet die Blend-Funktion ein oder aus. Bei aktiver Blend-Funktion wird im Display "BLEND" angezeigt.

HINWEIS

Der Blend-Status kann für einzeln Voreinstellungen gespeichert werden. Weitere Informationen dazu finden Sie im Kapitel "Speichern, Abrufen und Bezeichnen von Voreinstellungen".

4 TASTE MEMORY (SPEICHERN) - Mit der Taste MEMORY können Radiosender in den Voreinstellungsspeicher gespeichert und anwenderdefinierte Namen für Sender, die kein RDS senden, eingebehen werden. Wenn im normalen Betrieb die Taste MEMORY gedrück wird,blinken die Voreinstellungsummer und die rote Anzeige "MEMORY" im Anzeigefeld. Wird innerhalb von 12 Sekunden keine andere Taste gedrückt, kehrt der Tuner in die vorherige Einstellung zurück. Weitere Informationen dazu finden Sie im Kapitel "Speichern, Abrufen und Bezeichnen von Voreinstellungen".

5 TASTE FM MUTE/MODE (UKW-STUMMSCHALTUNG/MODUS)

(TNR 1 Abb. 3) - In dieser Taste sind zwei Funktionen vereint: Der Tuner wird vom Stereo- in den Mono-Betrieb geschaltet und gleichzeitig wird die Stummschaltung deaktiviert. Der Schaltkreis für die Stummschaltung blendet den Tuner bei einer Sendersuche oder Abstimmung zwischen den Radiosendern aus. Auf diese Weise wird das Rauschen beim Abstammen vermieden. Die Stummschaltung kann jedoch sehr schwache Radiosignale unterrücken. Ein sehr schwacher Empfang eines Stereo-Senders wird zugem durch ein starkes Hintergrundrauschen gestört. Umschalten in den Mono-Betrieb und Deaktivieren der Stummschaltung durch Drucken der Taste FM MUTE/MODE verbessert den Empfang und blendet die meisten oder)sagar alle Hintergrundstörgeräusae.

Im normalen Betrieb ist die Stummschaltung aktiviert und im Anzeigefeld leuchtet "FM MUTE" auf. Drücken Sie die Taste FM MUTE/MODE wenn Sie die Stummschaltung deaktivieren und vom Stereo- in den Monoempfang schalten möhen. "FM MUTE" verloßt daraufufhin im Anzeigefeld. Drücken Sie FM MUTE/MODE erneut, um zum automatischen Stereo-UKW-Empfang zurückzukehren.

HINWEIS

Der Status von FM MUTE/MODE kann für einzelne Voreinstellungen gespeichert werden. Weitere Informationen dazu finden Sie im Kapitel "Speichern, Abrufen und Bezeichnen von Voreinstellungen".

6 TASTE AM/FM (MW/UKW) (TNR 1 Abb. 3)- Mit der Taste AM/FM wird der Tuner vom Mittelwelleband (AM) in das UKW-Band (FM) geschaltet und umgekehrt. Im Anzeigefeld wird die Frequenz der abgestimmten Radiostation und das ausgewählte Frequenzband angezeigt. Die UKW-Abstimmung erfolgt in 0,05-MHz-Schritten, die Mittelwelle-Abstimmung in 9 oder 10-kHz-Schritten, je nach Version.

7 TASTE DISPLAY (TNR 1 Abb. 3) - Bei Radiosendern, die RDS-Informationen übertragen, erhögt die Taste DISPLAY die Umschaltung von drei verschiedenen Anzeigemodi. jeder Tasendruck ruft nacheinander einen der drei Modi auf:

a) Im Standardmodus wird der RDS-Name des Radiosenders angezeigt. PS (Program Service, normalerweise der Rufname, z. B. BBC R3)
b) Drücken Sie die Taste im Standardmodus einzelmal, erscheidt Radiotext (RT). Dieser kann aus dem Programmnamen, dem Name des Moderators, dem gerade gespielten Titel usw. bestehen. Der Text lauft kontinuierlich in den 8 alphanumeric Anzeigsegmenten.
c) Drücken Sie die Taste im Radiotext-Modus, wird die Radiosendefrequency angezeigt. Drücken Sie die Taste erneut zur Rückkehr in den Standardmodus (a).

Bei Empfang eines Radiosenders ohne RDS - Die Taste DISPLAY schaltet die Anzeige zwischen der Radiosendefrequency und dem vom Benutzer eingegebenen Sendernamen um. Werde kein Sendername eingegeben, wird im Display "NO RDS" angezeigt. Mit der Taste DISPLAY kann auch Radiosenden ohne RDS ein Namegegeben werden. Weitere Informationen dazu finden Sie im Kapitel "Speichern, Abrufen und Bezeichnen von Voreinstellungen".

8 TASTE PRESET/TUNE (VOREINSTELLUNG/ABSTIMMUNG) -

Die Taste PRESET/TUNE schaltet zwischen zwei Modi um:

a) Voreinstellungsmodus: In thisem Modus können Sie mit der Taste PRESET/TUNE (Nr. 10) oder eine Voreinstellung auswahlen. Bei aktivem Voreinstellungsmodus wird einmal im Display "PRESET" als Laufschrift angezeigt und die Anzeige PRESET leuchtet im Display.
b) Abstimmungsmodus: Durch Drücken der Taste PRESET/TUNE (Nr. 10) oder küssen Sie die automatische oder manuelle Abstimmung im Frezquenzband nach oben bzw. unter aktivieren. Bei aktivem Abstimmungsmodus wird einmal im Display "TUNE" als Laufschrift angezeigt.

9 DISPLAY (ANZEIGEFELD) - Im Anzeigefeld werden alle wichtigen Tuner-Statusinformationen angezeigt. Im Display kann abgelesen werden:

• Frequenzband und Freqenz des aktuellen Senders, RDS-PS (Sendername) oder RDS-Radiotext. Letzteres nur mit RDS; mit der Taste DISPLAY (Nr. 7) auswahlen.
• Ob eine UKW-Stereosendung empfangen wird.
• Ob der UKW-Sender auch RDS ausstrahlt.
• Ob "MEMORY" aktiv ist.
  Die Voreinstellungennummer, wenn der aktuelle Sender im Speicher des Tuners gespeichert ist.
• Ob BLEND und FM MUTE/MODE eingeschaltet sind.
• Radiosignalstärke. Der Balken direkt unter "ANTENNA" zeigt die Signalstärke des Radiosenders an. Je mehr Segmente aufleuchten, um so stärker ist das empfangene Signal.

HINWEIS:

Der Infrarotsensor für den Empfang von Signalen einer Fernbedienung befindet sich im Anzeigefenster links. Es muß eine klare Sichtverbindung von der Fernbedienung zu dieser Anzeigefeldbereich bestehen. Ist diese Strecke blockiert, Funktioniert die Fernbedienung wahrscheinlich nicht.

10 PRESET/TUNE CONTROL (Voreinstellung/Abstimmung TNR 1

Abb. 3) - Die Funktion these Einstellknopfes ist abhängig von dem mit der Taste PRESET/TUNE (Nr. 8) ausgewählten Einstellmodus. Im Normalbetrieb gibt es zwei Modi:

a Voreinstellungsmodus (im Anzeigefeld dargestellt): Drehen Sie den Einstellknopf PRESET/TUNE nach links, um die Voreinstellungsummer zu verringn; drehen Sieihn nach rechts für eine höhere Voreinstellungsummer. Diese Funktion arbeitet mit „Überlauf", d. h., wenn Sie bei der hochsten Voreinstellungsummer angekommen sind, wird wieder die niedrigste Voreinstellungsummer (und umgekehrt) angezeigt.
b) Abstimmungsmodus: Drehen Sie den Einstellknopf PRESET/TUNE länger als eine Sekunde in eine beliebige Richtung, wird die automatische Senderabstimmung für das Frequenzband nach oben bzw. nach unter aktiviert. Der Tunerucht automatisch nach dem ersten einigermaßen starken Radiosender und halt dann an. Drehen Sie zur weiteren Suehe den Einstellknopf erneut länger als eine Sekunde.

Durch kurzes Drehen des Einstellknopfes PRESET/TUNE in eine beliebige Richtung können Sie die manuelle, prazise Abstimmung für eine bestimmte Frequenz nach unter bzw. oben auf dem Freuzband aktivieren. Mit jedem kurzen Drehen wird der Tuner um 0,1 MHz (120-V-Version) oder 0,05 MHz (230-V-Version) nach oben oder unter im UKW-Band gesetzt. Dadurch ist eine genaue Abstimmung auf die gewünschte Sendefrequency möglich. Die Abstimmung im Mittelwelleband (AM) erfolgt in 10-kHz- (120-V-Version) oder 9-kHz-Schritten (230-V-Version).

Dieser Einstellmodus eignet sich sehr gut für den Empfang von Sendern, die für eine automatische Sendersuche zu schwach sind. Ist ein Radiosender eigenen abgestimmt, leuchtet „TUNED" im Anzeigefeld auf. Die Stummschaltung kann jedoch sehr schwache Radiosignale unterträcken. Ein sehr schwacher Empfang eines Stereo-Senders wird zudem durch ein starkes Hintergrundrauschen gestört. Das Deaktivieren der Stummschaltung durch Träcken der Taste FM MUTE/MONO (Nr. 5) verbessert den Empfang und blendet die meisten oder)sagar alle Hintergrund-stör-geräusae aus.

HINWEISE:

Die automatische Abstimmung ist für UKW (FM) und Mittelwelle (AM) verfügbar.

Manche, mit dem NAD C 425 compatible Fernbedienungen haben Funktionen zum Umschalten der Voreinstellungen (PRESET UP/DOWN). Selbst wenn der C 425 im Abstimmmodus ist, wirken diese Fernbedienungstasten (PRESET UP/DOWN) nur auf die Voreinstellungen. Sie können auch die Tasten PRESET/TUNE und in Verbindung mit MEMORY (Nr. 4) und DISPLAY (Nr. 7) verwenden, um anwenderdefinierte Voreinstellungen hinzuzufugen und zu speichern. Weitere Informationen dazu finden Sie in Kapitel „SPEICHERN, ABRUFEN und BEZEICHNEN VON VOREINSTELLUNGEN".

11 SLEEP-MODUS (TNR 1 Abb. 3) - Der Sleep-Modus-Timer schaltet den C425 automatisch nach Ablauf einer voreingestellen Anzahl von Minutes in den Bereitschaftsmodus. Das einmalige Drucken der TNR 1-Taste SLEEP zeigt die Einstellung der Sleep-Zeit. Weiteres Drucken der SLEEP-Taste innerhalb von 3 Sekunden ändert die Sleep-Zeit in Abständen von jeweils 30 Minutes, nach denen Ablauf der C425 automatisch in den Bereitschaftsmodus gescheltet wird. Drucken Sie zur Einstellung der Sleep-Zeit zweimal die TNR 1-Taste SLEEP. Einmal zur Anzeige der Sleep-Zeit und ein weiteres Mal zur Änderung der Sleep-Zeit. jeder weitere Tastendruck erhöht die Zeit bis zum Abschalten in Schritten von 30 Minutes bis zu 90 Minutes. Zur Deaktivierung des Sleep-Modus drucken Sie die TNR 1-Taste SLEEP so oft, bis im VFD „OFF" angezeigt wird. Das Schalten des C425 in den Bereitschaftsmodus über die Taste OFF der TNR 1 oder die POWER-Taste am C425 deaktiviert den Sleep-Modus ebenfalls.
12 DIMMER (TNR 1 Abb. 3) - Die Display-Helligkeit des C425 kann der Umgebungsbeleuchtung entsprechend angepaBt werden. Drucken Sie diese Tasteomal für die halbe Display-Helligkeit und ein zweites Mal, um das Display ganz abzudunkeln. Mit dem dritten Tastendruck wird das Display wieder in voller Helligkeit angezeigt. Nach dem Aus- und Wiedereinschalten der Stromversorgung beträgt die Helligkeit wieder 100% .

SPEICHERN, ABRUFEN UND BEZEICHNEN VON VOREINSTELLUNGEN

Im Speicher des C 425 können bis zu 30 Voreinstellungen mit beliebigen UKW- und Mittelwelle-Sendern gespeichert werden. Da beim Blättern durch die Voreinstellungen leere Plätze übersprungen werden, ist es möglich, nach der Voreinstellung Nr. 4, ohne Anzeige von Nr. 5 oder 6, direkt Nr. 7 aufzurufen.

Mit den Voreinstellungen konnen Sie auch speichern, ob BLEND (Nr. 3) und FM MUTE/MODE (Nr. 5) bei jedem Abrufen der Voreinstellung ebenfalls aktiviert werden sollen.

SPEICHERN EINER VOREINSTELLUNG

• Stellen Sie den für die Voreinstellung gewünschten Radiosender ein (siehe Abschnitt 10 in thisem Kapitel). Überträgt der Sender RDS-Informationen, leuchtet die RDSAnzeige auf und Kurzeichen oder Name des Senders werden im Anzeigefeld dargestellt. Bei Radiosendern ohne RDS wird nur die Radiosenderfrequenz angezeigt.
• Aktivieren Sie bei Bedarf BLEND (Nr. 3) oder FM MUTE/MODE (Nr. 5).
• Drücken Sie die Taste MEMORY (Nr. 4) zur Speicherung these Senders als Voreinstellung. Die Voreinstellungennummer und die rote Anzeige "MEMORY" blinken im Display. Die niedrigste verfügbarbare Voreinstellungennummer wird angezeigt. Wird innerhalb von 12 Sekunden keine andere Taste gedrückt, kehr der Tuner in die vorherige Einstellung darüber.
• Drücken Sie die Taste MEMORY erneut, um die Voreinstellung zu speichern. Wenn Sie eine andere Voreinstellungsnummer zuweisen möchen, drehen Sie den Einstellknopf PRESET/TUNE nach links oder rechts, um die gewünschte Nummer auszuwahlen. Eine bestehende Voreinstellung konnen Sie überschreiben. Bei bereits belegten Voreinstellungsnummern hört „MEMORY" auf zu blinken, aber die Voreinstellungsnummer blinkt weiterhin. Drücken Sie zur Auswahl der Voreinstellungsnummer und zur Speicherung des Radiosenders die Taste MEMORY erneut.

HINWEISE

Ein neuer Radiosender kann in einen freien Voreinstellungsplatze eingegeben oder eine bereits programmierte Voreinstellung kann überschieden werden. Dadurch werden alle bisher auf dieser Voreinstellungsplatz gespeicherten Daten ersetzt.

Wenn im normalen Betrieb die Taste MEMORY gedrück wird, blinken die Voreinstellungsummer und die rote Anzeige "MEMORY" im Anzeigefeld. Wird innerhalb von 12 Sekunden keine andere Taste gedrück, kehr der Tuner in die vorherige Einstellung zurück. Die voreingestallenten Radiosender werden in einem gesgafferten Speicher abgelegt. Diese Informationen bleiben auch nach einem vollständigem Ausschalten oder Trennen des Gerätes vom Netz für mehrere Wochen erhalten.

ABRUFEN VON VOREINSTELLUNGEN

• Um einen voreingestellt den Sender auswahlen zu konnen, muß der C 425 im Voreinstellungsmodus sein (in der Anzeige leuchtet „PRESET"). Falls nicht, drücken Sie die Taste PRESET/TUNE MODE (Nr. 8) und „PRESET" leuchtet im Display auf.
• Drehen Sie den Einstellknopf PRESET/TUNE in eine beliebige Richtung (Nr. 10), bis Sie die richtige Voreinstellung im Anzeigefeld gegunden haben.

Löschen Einer GESPEICHERTEN VOREINSTELLUNG

Ein Voreinstellungsplatz kann frei gemacht werden, indem die darin enthaltene Information gelöscht wird:

• Wahlen Sie die Voreinstellung, die gelöscht werden sollen.
• Halten Sie die Tasten MEMORY (Nr. 4) und DISPLAY (Nr.7) zwei Sekunden lang gedrückt. Die Voreinstellungennummer und der Text "DELETE" blinken im Display.
• Drücken Sie innerhalb von 5 Sekunden nur die Taste DISPLAY erneut, um die Lösung dieser Voreinstellung zu bestätigten. Für ein paar Sekunden wird der Text "DELETED" und "-" als Voreinstellungennummer im Display angezeigt.

BEZEICHNEN EINER VOREINSTELLUNG

Werden von einem Radiosender RDS-Informationen übertragen, zeigt der NAD C 425 automatisch die Senderkennnung an, wenn die dazugehörende Voreinstellung ausgewählt wird. Der Tuner zeigt bei anderen Sendern ohne RDS oder Mittelwelle-Sendern bzw automatisch deren Sendefrequenzen an, sie konnen aber zur einfacheren Erkennung des in der Voreinstellung gespeicherten Senders ebenfalls den

Sendernamen im Klartext eingeben: So geben Sie einen Name ein:

1 Wahlen Sie die Voreinstellung zur Bezeichnung aus.
2 Halten Sie die Taste DISPLAY (Nr. 7) zwei Sekunden lang gedrückt. Die erstige Stelle im Senderdatenbereich des Anzeigefeldes blinkt.
3 Drehen Sie den Einstellknopf PRESET/TUNE in eine beliebige Richtung (Nr. 10), um zum ersten Zeichen zu blättern und um es auszuwahlen (siehe Zeichenliste unter).zur Auswahl des ersten Zeichens (siehe Zeichenliste unter).
4 Drücken Sie DISPLAY, um das{nachste Zeichen rechts einzugegeben.
5 Drehen Sie zur Auswahl des nachsten Zeichens für den Namen den Einstellknopf PRESET/TUNE erneut und drücken anschließend zur Speicherung die Taste MEMORY.
6 Wiederholen Sie die Schritte 3 bis 5 bis der Name oder alle acht Stellen vollständig eingegeben sind (max. 8 Zeichen).
7 Drücken Sie die Taste MEMORY einzelmal, um den Vorgang abzuschreiben. Drücken Sie zur Speicherung des eingebenen Namens die Taste MEMORY erneut.

Es sind 37 Zeichen einschließlich eines Leerzeichens verfügbar.

These Funktion ist nur für Sender ohne RDS einsetzbar. Bei Radiosendern mit RDS wird immer der gesendete Name angezeigt, der auch nicht überschreiben werden kann.

EINSTELLUNGEN FÜR INDIVIDUELLE UND MEHRFACHZONEN-INSTALLATIONEN

FERNBEDIENUNGSCODES

Der NAD C 425 hat einen eingebauten Empfänger für Fernbedienungssignale und reagiert dazu auch auf Signale von den meisten NAD-Systemfernbedienungen. Auf diese Weise können Basisfunktionen wie Voreinstellung.

Besonders im Hinblick auf individuelle Installationen, reagiert der NAD C 425 auch auf andere Signale, die üblicherweise nicht von NAD-Fernbedienungen ausgesendet werden. In der Tabelle unter sind alle Befehle, die der C 425 erkennt, zusammengefaßt.

Der NAD C 425 verwendet zur IR-Übertragung das NEC-Format; der Kundencode ist 877C, die entsprechenden Hex-Codes stehen herein dem IR-Befehl:

Funktion		Hex-Code
Preset	▶	D2
Preset	▲	D1
Tune	▶	D4
Tune	▲	D3
Preset 1		8A
Preset 2		8E
Preset 3		92
Preset 4		94
Preset 5		8B
Preset 6		8F
Preset 7		93
Preset 8		97
Preset 9		98
Preset 0		C7
Power On		F0
Standby		F1
M Mute/Mode		37
Blend		35
Sleep		F3
Dimmer		F2
Display		26
AM		82
FM		81

12-V-TRIGGEREINGANG

NAD-Komponenten mit einem 12-V-Triggerausgang sind mit dem 12-V-Triggereingang des C 425 voll kompatibel.

Steckertype:	3,5-mm-Miniaturstecker mono
Betriebsbereich:	6 bis 15 V =
Stromaufnahme:	< 10 mA
Stiftspitze =	+
Stift =	-

SYSTEMINTEGRATION (RS-232)

Der RS232-Anschluß des C425 bietet viiele Integrationsmöglichkeiten in anspruchsvolle Media- und Heimautomationssysteme und erhögt die volle Steuerung aller C425-Funktionen. Über diesen Anschluß kann der C425 mit jedem anderen Gerät verbunden werden, das über einen RS232-Anschluß verfügt, wie z. B. ein Personalcomputer oder ein Heimautomationsystem. Jede Funktion, die über die Frontplatte oder die Fernbedienung TNR 1 ausfuhrbar ist, kann auch über den RS-232-Anschluß aufgerufen werden.

TECHNISCHE DETAILS

Die Stiftbelegung des RS-232-AnschluBes folgt dem allgemeinen Standard:

DB-9 Pin #	Funktion
2	Daten senden
3	Daten empfangen
5	Signalmasse

Anschlussstiftebelegung des DB-9-Steckverbinders

HINWEISE:

Als Kabel für die Verbindung zwischen dem PC und dem C425 muss ein standardmäßiges RS-232C-Verbindungskabel mit einem DB-9-Stecker und einer DB-9-Buchse verwendet werden.

Bei dieser Verbindungskabelarfesichnichtumein so genannten“Nullmodem”handeln.

Heutzutage verfügen manche PCs nicht mehr über serielle Schnittstellen nach der Norm RS-232C. In dieser Fall müssen Sie ein standardmäßiges Adapterkabel zwischen einer RS-232C- und einer USB-Schnittstelle verwenden, um ihren PC anschließen zu konnen. Schlieben Sie den RS-232C-/USB-Adapter gemäß den mitgelieferten Anweisungen an.

Die Installation und die Konfiguration der Schnittstelle RS-232 kann auch von einem Installationsfachmann oder einem Handler durchgeführt werden.

Der C425 wird ohne RS-232C-Verbindungskabel mit DB-9-Steckverbindern und ohne RS-232C-/USB-Adapterkabel gefleiert.

Bitte melden Sie sich bei der Website www.nadelectronics.com an, um die neuste Software für die Steuerung der C425-Schnittstellen herunterzuladen.

PROBLEMösUNG

Problem	Ursache	Abhilfe
KEIN TON	·Netzkabel ausgesteckt oder Netzschalter nicht "ON" ·Signalleitungen falsch eingesteckt ·Kein Sender ausgewählter oder sehr schwaches Signal mit aktiviertem FM MUTE. ·Interne Sicherung defekt	·Netzkabel überprüfen ·Verbindungen am Verträger überprüften ·Sender nachstellen oder FM MUTE deaktivieren ·Händler aufsuchen
EIN KANAL OHNE TON	·Signalleitungen zum Verträger getrennt oder beschädigt	·Anschlußleitungen und Verbindungen überprüften
RAUSCHEN, ZISCHEN	·Schwaches Signal	·Senderabstimmung überprüften. Antenne einstellen oder ersetzen
VERZERRUNGEN	·Überlagerungen oder Streuungen von anderen Sendern	·Senderabstimmung überprüften. Antenne einstellen oder ersetzen
PFEIFEN ODER BRUMMEN BEI UKW UND MW	·Störungen durch andere elektrische Verbraucher - Computer, Spielekonsolen	·Senderabstimmung überprüften. Störendes elektrisches Gerätausschalten oder Abstand vergroßern
PFEIFEN ODER BRUMMEN BEI MW	·Störungen durch fluoreszierende Beleitung oder Elektromotore	·Senderabstimmung überprüften. Mittelwelle-Anteune einstellen oder ersetzen
KEINE RDS-INFORMATIONEN	·Sendersignal zu schwach ·Sender überträgt keine RDS-Daten	·Senderabstimmung überprüften. Antenne einstellen oder ersetzen ·Keine Abhilfe

STECHNISCHE DATEN

AM-TUNER

Verwendbare Empfindlichkeit (999/1000kHz)	30dBμ
Rauschabstand (5mV in)	38dB
Klirrfactor (5mV in)	<3%
IF-Signalunterstützung (450kHz)	>36dB
Spiegelfrequenz-Signalunterstützung (F+2xIF)	28dB
Trennschääre	17dB
Ausgang	130 mV ±20mV
Schleifenempfindlichkeit (20dB S/N)
999/1000 kHz	66 dB
603/600 kHz	66 dB
1404/1400 kHz	66 dB
Bandbreite (100 - 2,3 kHz, 5mV)	±6 dB

FM-TUNER Europa-Version / Nordamerika-Version

Verwendbare Empfindlichkeit (98 MHz)	6 dBμ / 6 dBμ
Rauschabstand mono	>72 dB / 72 dB
(60 dBμ, IHF wtd) Stereo	>66 dB / 66 dB
Bandbreite (20 Hz - 15 kHz, 60 dBμ)	±1,0 dB / ±1,0 dB
Kanaltrennung (60 dBμ)
30 Hz	>33 dB / 33 dB
1 kHz	>42 dB / 42 dB
10 kHz	>35 dB / 35 dB
Alternative Kanalempfindlichkeit (40 dBμ, ±400 kHz)	60 dB / 45 dB
Übernahmeverhältnis (40 dBμ)	1,5 dB / 1,5 dB
AM-Unterrückung (60 dBμ, 100% Mod.FM, 30% Mod.AM)	65 dB / 65 dB
Spiegelfrequenz-Signalunterrückung (119,4 MHz)	85 dB / 85 dB
IF-Signalunterrückung (10,7 MHz)	80 dB / 100 dB
Pilot-Unterrückung (60 dBμ)	60 dB / 60 dB
Gesamtklirrfactor (60 dBμ, L=R 75 kHz für AH, 40 kHz Dev. für C)
Mono	0,20% / 0,20%
Stereo	0,25% / 0,25%
Suchlauf-Empfindlichkeit
Ein	24 dBμ / 24 dBμ
Aus	15 dBμ / 15 dBμ
RDS Dekoder-Empfindlichkeit	25 dBμ / 25 dBμ

ABMESSUNGEN UND GEWICH

Abmessungen (Breite x Höhe x Tiefe)	435 x 80 x 285 mm
Nettogewicht	3,7 kg
Versandgewicht	5,1 kg

Technische Änderungen ohne vorherige Ankündigung vorbehalten.

OPMERKINGEN BETREFFENDE DE INSTALLATIE

Gegevens die worden weergegeben:

TECHNISCHE INFORMATIE

AFMETENGEN EN GEWICHT VAN DE APPARATUUR

Afmetingen (B x H x D)	435 x 80 x 285 mm
Netto gewicht	3,7 kg (8,2 lbs)
Verzendsgewicht	5,1 kg (11,22 lbs)
