Producttype	Mono hoogfrequentiereceiver voor rondleidingen en conferenties
Merk	Sennheiser
Model	HDE 1030
Categorie	Draadloze oortelefoons
Afmetingen	206 x 136 x 22,5 mm
Gewicht	55 g
Voeding	Oplaadbare accu's (BA90)
Verbruik	7 mA
Batterijduur	Ongeveer 8 uur
Doorlaatband BF	50 - 8000 Hz
Maximale geluidsdruk	~112 dB bij 1 kHz
Harmonische vervorming	< 1,5%
Signaal-ruisverhouding	>57 dB (CCIR 468)
Ontvangstfrequenties	Afhankelijk van versie: van 36 tot 50 MHz
Aantal kanalen	1, 2 of 3 kanalen afhankelijk van model
Kanaalschakeling	Selectieknop (op meerkanaals modellen)
Identificatiemarkeringen	Set van kleurmarkeringen KEN 1030
Opbergen en opladen	Koffer EZL 1030 voor 20 ontvangers
Onderhoud van oordopjes	Reinigen met zeepwater, vervanging via Sennheiser-dealer
Accessoires	Accu BA90, laadstation, voedingsadapter, verbindingskabel
Beschikbare versies	HDE 1030-2 D1, D2, 3 UK1, 2 F1, enz.
Beoogd gebruik	Rondleidingen, conferenties, meertalige systemen
Batterijen	Accu's (ref. BA90)

Veelgestelde vragen - HDE 1030 SENNHEISER

Hoe zet ik de HDE 1030 ontvanger aan en stel ik het volume in?

Steek de voedingsstekker (1) in, zet de ontvanger aan met knop (3) en pas het volume aan met dezelfde knop.

Hoe wijzig ik het kanaal op de ontvanger?

Gebruik knop (2) om het ontvangstkanaal te selecteren. Dit geldt alleen voor ontvangers met twee of drie kanalen.

Wat moet ik doen als ik geen geluid hoor?

Controleer of het apparaat is ingeschakeld. Als er geen geluid is, kunnen de accu's defect zijn of de transmissie verstoord. Neem contact op met uw Sennheiser-dealer als het probleem aanhoudt.

Wat moet ik doen als het geluid vervormd is?

Geluidsvervorming wijst op lege accu's. Vervang of laad ze op.

Hoe reinig ik de oordopjes?

Verwijder de oordopjes van de ontvanger en reinig ze met zeepwater. Vervangende oordopjes zijn verkrijgbaar bij uw Sennheiser-dealer.

Kan ik meerdere ontvangers tegelijk gebruiken?

Ja, u kunt maximaal drie ontvangers tegelijk gebruiken op verschillende frequenties of kanalen voor meertalige rondleidingen. De frequentiekeuze moet worden gemaakt met uw Sennheiser-dealer.

Wat is de batterijduur?

De batterijduur is ongeveer 8 uur bij een verbruik van 7 mA.

Hoe laad ik de accu's op?

Gebruik de koffer EZL 1030 of een laadstation L 1030-10 met een geschikte voedingsadapter. De BA90 accu's worden in deze apparaten opgeladen.

Waar kan ik reserveonderdelen kopen?

Neem contact op met uw Sennheiser-dealer. Onderdelen zoals BA90 accu's, vervangende oordopjes en accessoires zijn verkrijgbaar.

Wat zijn de verschillende frequentiemodellen die beschikbaar zijn?

De HDE 1030 is verkrijgbaar in versies met 1, 2 of 3 kanalen met frequenties tussen 36 en 50 MHz. Bijvoorbeeld, de modellen HDE 1030-2 D1 werken op 36,64 en 36,72 MHz, en de modellen voor Frankrijk op specifieke toegestane frequenties. Neem contact op met uw Sennheiser-dealer voor meer details.

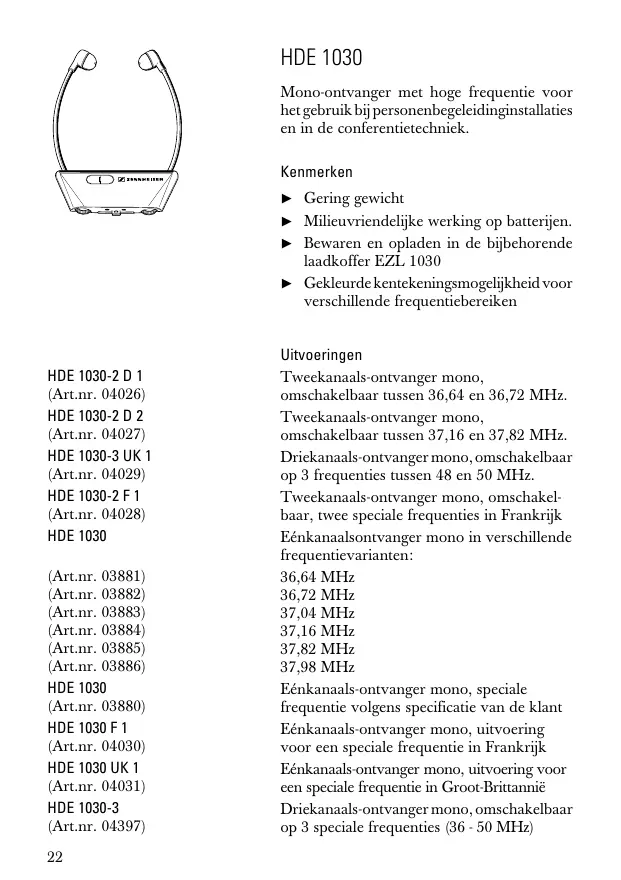

GEBRUIKSAANWIJZING HDE 1030 SENNHEISER

Mono-ontvanger met hoge freiagentie voor het gebruik bij personenbegeleidinginstallaties en in de conferentiettechniek.

Kenmerken

Gering gewicht
Milieuvriendelijke werkung op batterijen.
Bewaren en opladen in de bijbehorende laadkoffer EZL 1030
Gekleurde kentekeningsmogelijkheid voor verzillende freiquentiebereiken

Uitvoeringen

Tweekanaals-ontvanger mono, omschakelbaarussen36,64en 36,72MHz

Tweekanaals-ontvanger mono, omschakelbaarussen37,16 en 37,82MHz

Driekanaals-ontvanger mono, omschakelbaar op 3 frequencies全过程 48~s~ 50MHz

Tweekanaals-ontvanger mono, omschakelbaar, twee speciale frequencies in Frankrijk

Eénkanaalsontvanger mono in verschlende frequenievarianten:

36,64 MHz

36,72 MHz

37,04 MHz

37,16 MHz

37,82 MHz

37,98 MHz

Eénkanaals-ontvanger mono, speciale frequente volgens specificatie van de klant

Eénkanaals-ontvanger mono,uitvoering voor een speciale frequentie in Frankrijk

Eénkanaals-ontvanger mono, uitvoering voor een speciale frequente in Groot-Brittanniè

Driekanaals-ontvanger mono, omschakelbaar op 3 speciale frequencies (36 - 50 MHz)

Inbedrijfstelling

Batterij invoeren ①
Gewenst ontvangstkanaal met de draaischakelaar ② instellen. (Alleen bij tweetof driekanaals-ontvangers
Erop zetten, met de regelknop ③ inschakelen en het volume instellen.

Na het gebruik

Wanner u deontvanger HDE 1030 gedurende een lange期内e Niet gebruikt, dient u deze a.u.b. met deregelknop ③ weeuit te schakelen.

Kentekening wisselen

Ontvangers voor personenbegeleidingsinstallaties, die uit verschilende afzonderlijke installaties bestaan, hunnen voor het makeen van een duidelijk onderscheiding met de kenemarksets KEN 1030 ④ met kleuren worden geekenmerk. Daar de kenmerken duidelijk op de voorijde worden aangebracht, kan de frequentietoekenning al op groe afstand herkend worden hetgeen in de conferentiotechniek van voordeel is.

Het sorteren en rangschikken na een evenement worden eveneens zeer eenvoudig.

Fouten-checklijst

Alleen ruis hoorbaar Zender nicht ingeschakeld

Geluid vervormd Batterij leeg, a.u.b. verrangen

Geen geluid Batterijen defect of overdracht gestoord.

Parallel funtioneren van verzillende besturingsinstallaties

Door de möglichkheid:tussen max.drie ontvangstkanalen om te schakelen wordt een parallele functie binnen een gebouw möglichk. Ook kan door de voorselectie van ontvangers met verschillende frequencies (zie UITVOERINGEN) van begin af aan een meervoudige functie möglichk gemaakt worden.

De voor u verantwoordelijkke Sennheiser-dealer helpt u graag bij de keuze van de freqenie (zie bijgesloten adreslijst).

Akku BA 90

(Art.nr. 03261)

EZL 1030-20L

(Art. nr. 03877)

L 1030-10

(Art.nr. 04024)

L 92-10/L 92-20

(Art.nr. 03355/03356)

KK 1030

(Art.nr. 04125)

NT 92

(Art.nr.03357)

NT 92 UK

(Art.nr.03359)

NT 92-120

(Art.nr. 03358)

L90

(Art.nr. 03262)

Accessoires

Als reservebatterij of voor het verwangen van een defecte batterij

Bewaar- en laadkoffer voor 20 ontvangers HDE 1030 en een handzender SKM 1030-7

Laadstrook voor het laden van 10 ontvangers HDE 1030 met ingevoerde batterij

Laadstrook voor 10 c.q. 20 batterijen BA 90

Verbindingsleiding tussen twee laadstrozen L 1030-10, L 92-10 of L 92-20. (1 netadapter NT 92 verzorgt dan beiden laadstrozen)

230-V-netadapter voor de laadstrozen L 1030-10, L 92-10 of L 92-20. Apart bestellen!

240-V-netadapter voor de laadstrozen L 1030-10, L 92-10 of L 92-20. Apart bestellen!

120-V-netadapter voor de laadstoken L 1030-10, L 92-10 of L 92-20. Apart bestellen!

Stekkerlaadapparaat voor een batterij BA 90.

Reinigen en verrangen van de oorkussentjes

Voor het reinigen kuren de oorkussentjes eraf genomen worden. Er worden een milde zeepoplossing voor de reiniging aanbevolen. Met water afspoelen en goed lately drogen.

Reservekussentjes können direkt bij uw Sennheiser dealer worden verkreten.

Technische gegevens

Ontvangstfrequencies

HDE 1030-2 D 1

HDE 1030-2 D 2

HDE 1030-3 UK 1

HDE 1030-2 F1

HDE 1030

HDE 1030

HDE 1030 F1

HDE 1030 UK 1

36,64 en 36,72 MHz

37,16 en 37,82 MHz

3 frequencies in het bereik van

48,00 tot 49,99 MHz

2 speciale frequencies voor Frankrijk

eén van de frequencies:

36,64 MHz, 36,72 MHz, 37 04 MHz

37,16MHz,37,82MHz,37,98MHz

specialefrequentie,

door klant gespecifieerd

Speciale frequencie voor Frankrijk

Speciale frequente voor

Groot-Brittannié

Nominale frequente

Frequentiewergave

Max. geluidsdruk bij 1 kHz

Vervormingsfactor bij

Signaal-ruisafstand bij nominale awijking

en 500 V antennspanning

Stroomvoorziening

Stroomopname

Bedrijfsduur

Afmetingen in mm / Gewicht

Leveromvang

ca. 8kHz

50-8000 Hz

ca. 112 dB

< 1,5%
