GEBRUIKSAANWIJZING ATLANTA 110 BLAUPUNKT

L'autoradio se met en marche.

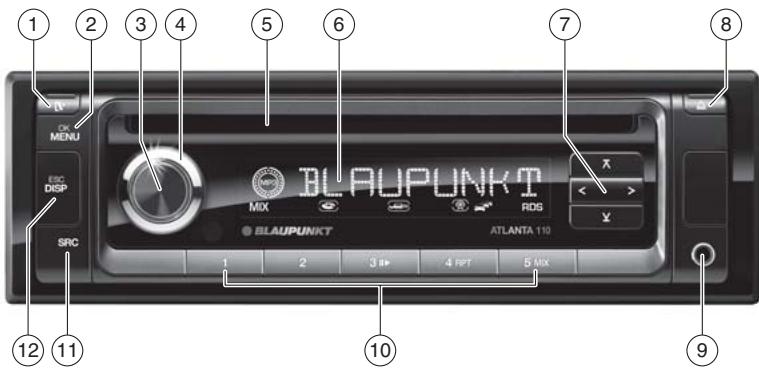

Afneembaar bedieningspaneel ontgrendelen

② MENU/OK-toets

Kort indrukken: menu oproepen, instellingen bevestigen

Lang indrukken: scan-functie starten

③ Aan-/uit-toets

Kort indrukken: autoradio inschakelen In bedrijf: autoradio onderdrukken (Mute)

Lang indrukken: autoradio uitschakelen

④ Volumeregelaar

⑤ CD-opening

⑥ Display

⑦ Λ / Υ-toets

In menu: menupunt oproepen

Radioweergave: geheugenniveau kiezen

MP3-/WMA-/weergave: naar volgende/vorige map gaan

</>toets

In het menu: instelling veranderen

Radioweergave: zender instellen

Andere weergavesoorten: titelselectie

⑧ △-toets (Eject)

CD uitwerpen

⑨ Front-AUX-IN-bus

⑩ Toetsenblok 1 - 5

⑪ SRC-toets

Audiobron kiezen

⑫ DISP/ESC-toets

In menu: menu verlaten

In bedrijf: weergave omschakelen

Veiligheidsinstructies 60

Gebruikte symbolen....60

Verkeersveiligheid....60

Algemene veiligheidsinstructies ....60

Conformiteitsverklaring....60

Reinigingsinstructies 61

Afvoerinstructies 61

Leveringsomvang 61

Speciale toebehoren (niet meegeleverd)......61

In bedrijf nemen 61

Bedieningspaneel plaatsen/verwijderen......61

Tunerregio instellen....62

In-/uitschakelen 62

Volume 62

Demo-modus in-/uitschakelen 62

Verkeersinformatie....63

Radioweergave 63

RDS....63

Naar radioweergave omschakelen....63

Geheugenniveau kiezen....63

Zenders instellen 64

Zender opslaan/opgeslagen zenders oproepen....64

Zenders kort weergeven....64

Zenders automatisch programmeren (Travelstore)....64

Displayweergave instellen 65

CD-/MP3-/WMA-weergave 65

Basisinformatie....65

Overschakelen naar de CD-/MP3-/WMA-weergave....65

CD plaatsen....66

CD verwijderen....66

Titel kiezen....66

Map kiezen (alleen bij MP3-/WMA-weergave)......66

Snelle zoekdoorloop 66

Weergave onderbreken....66

Alle titels kort weergeven....66

Titels in willekeurige volgorde weergeven ....66

Afzonderlijke titels resp. mappen herhaald afspelen....67

Displayweergave instellen 67

Externe audiobronnen 67

Front-AUX-IN-bus 67

Klankinstellingen 67

Audiomenu oproepen en verlaten ....67

Instelling in audiomenu uitvoeren......68

Gebruikersinstellingen 68

Gebruikersmenu oproepen en verlaten......68

Instelling in gebruikersmenu uitvoeren......69

Fabrieksinstellingen....70

Nuttige informatie....71

Garantie....71

Service....71

Inbouwhandleidnig....213

Veiligheidsinstructies

De autoradio is conform de huidige stand van de techniek en erkende veiligheidstechnische voorschriften geproduceerd. Toch kunnen er gevaren ontstaan wanneer u de veiligheidsinstructies in deze handleiding niet aanhoudt.

Deze handleiding bevat belangrijke informatie voor het eenvoudig en veilig inbouwen en bedienen van de autoradio.

• Lees deze handleiding zorgvuldig en volledig door, voordat u de autoradio gebruikt.
• Bewaar deze handleiding zodanig, dat deze te allen tijde voor alle gebruikers toegankelijk is.
• Geef de autoradio altijd samen met deze handleiding aan derden door.

Houd u tevens de handleidingen van de apparaten aan die in combinatie met deze autoradio worden gebruikt.

Gebruikte symbolen

In deze handleiding worden de volgende symbolen gebruikt:

GEVAAR!

Waarschuwt voor persoonlijk letsel

VOORZICHTIG!

Waarschuwt voor beschadiging van de CD-speler

Het CE-teken bevestigt dat de EU-richtlijnen zijn aangehouden.

Geeft een handeling aan
• Geeft een opsomming aan

Verkeersveiligheid

Houd de volgende instructies aan m.b.t. de verkeersveiligheid:

- Gebruik het apparaat zodanig, dat u uw voertuig altijd veilig kunt besturen. Stop bij twijfel op een geschikte plek en bedien uw apparaat terwijl het voertuig stil staat.

• Bedieningsdeel alleen bij stilstaand voertuig verwijderen of bevestigen.
• Luister altijd met een redelijk volume, om uw gehoor te beschermen en om akoestische waarschuwingssignalen (bijv. politie) te kunnen horen. Tijdens mute-pauzes (bijv. bij het wisselen van audiobron) is het veranderen van het volume niet hoorbaar. Verhoog niet het volume tijdens deze geluidsonderdrukking.

Algemene veiligheidsinstructies

Houd de volgende instructies aan, om uzelf tegen letsel te beschermen:

• U mag het apparaat niet openen of veranderen. In dit apparaat bevindt zich een klasse-1-laser welke letsel aan uw ogen kan veroorzaken.
• Verhoog het volumen niet tijdens onderdrukkingspauzes, bijv. bij het wisselen van audiobron. Het wijzigen van het volume is niet hoorbaar tijdens de geluidsonderdrukking.

Correct gebruik

Deze autoradio is voor inbouw en gebruik in een voertuig met 12 V boordspanning ontworpen en moet in een DIN-opening worden ingebouwd. Let op de vermogensgrenzen in de technische gegevens. Laat reparaties en eventueel de inbouw door een vakman uitvoeren.

Inbouwinstructies

U mag de autoradio alleen inbouwen, wanneer u ervaring heeft met de inbouw van autoradio's en bekend bent met het elektrische systeem van het voertuig. Houdt u daarom de Inbouwhandleiding aan het einde van deze handleiding aan.

Conformiteitsverklaring

Hiermee verklaart Blaupunkt AudioVision GmbH & Co. KG dat deze autoradio Atlanta 110 in overeenstemming is met de vereisten en de andere relevante voorschriften van de richtlijn 89/336/EWG.

Reinigingsinstructies

Oplos-, reinigings- en schuurmiddelen alsmede cockpit-spray en kunststofonderhoudsmiddelen kunnen stoffen bevatten welke het oppervlak van de autoradio aantasten.

• Gebruik voor de reiniging van de autoradio uitsluitend een droge, of licht vochtige doek.
• Reinig indien nodig de contacten van het bedieningspaneel met een zachte, in schoonmaakalcohol gedrenkte doek.

Afvoerinstructies

Voer uw afgedankte apparaat niet af met het huisvuil!

Gebruik voor het afvoeren van het oude apparaat de beschikbare retour- en verzamelsystemen.

Leveringsomvang

In de leveringsomvang zijn inbegrepen:

1 Autoradio
1 Bedienings-/inbouwhandleiding
1 Etui voor het bedieningspaneel
1 Frame
1 Onderdelenset

Speciale toebehoren (niet meegeleverd)

Gebruik alleen de door Blaupunkt toegelaten, speciale toebehoren. Informeer bij uw Blaupunkt-dealer of op internet onder www.blaupunkt.com.

In bedrijf nemen

Bedieningspaneel plaatsen/ verwijderen

Uw autoradio is ter bescherming tegen diefstal uitgerust met een afneembaar bedieningspaneel (Release-Panel). Bij uitlevering bevindt het bedieningspaneel zich in de meegeleverde etui. Om de radio na inbouw in bedrijf te nemen, moet u eerst het bedieningspaneel plaatsen (zie paragraaf "Bedieningspaneel plaatsen" in dit hoofdstuk).

Neem het bedieningspaneel steeds mee wanneer u het voertuig verlaat. Zonder dit bedieningspaneel is de autoradio voor een dief waardeloos.

Voorzichtig

Beschadiging van het bedieningspaneel

Laat het bedieningspaneel niet vallen.

Transporteer het bedieningspaneel zo dat het te- gen stoten is beschermd en de contacten niet vuil kunnen worden.

Stel het bedieningspaneel niet aan direct zonlicht of andere warmtebronnen bloot.

Voorkom directe aanraking van de contacten van het bedieningspaneel met de huid.

Bedieningspaneel plaatsen

Schuif het bedieningspaneel in de houder aan de rechter rand van de behuizing.
Duw het bedieningspaneel voorzichtig in de linker houder totdat het vergrendelt.

Bedieningspaneel afnemen

Druk op de toets [1], om het bedieningspaneel vrij te geven.
De linkerkant van het bedieningspaneel komt los uit het apparaat en door een vergrendeling wordt voorkomen dat het paneel er uit valt.
Pak het bedieningspaneel aan de linker zijde vast en trek deze door de weerstand van de vergrendeling recht naar voren uit de bevestiging.

Opmerking:

De autoradio schakelt automatisch uit, zodra het bedieningspaneel wordt verwijderd.

Tunerregio instellen

Deze autoradio is gemaakt voor gebruik in verschillende regio's met verschillende frequentiebereiken en zendertechnologieën. Af fabriek is de Tunerregio "EUROPE" (Europa) ingesteld. Daarnaast zijn de tunerregio's "USA", "THAI" (Thailand) en "S AMERICA" (Zuid-Amerika) beschikbaar. Wanneer u de autoradio buiten Europa gebruikt, dan moet u eventueel eerst een geschikte tunerregio instellen:

Schakel de autoradio eventueel eerst uit.
Houdt tegelijkertijd de toetsen MENU/OK ② en 4 ⑩ ingedrukt en druk op de aan-/uit-toets ③.

De autoradio wordt ingeschakeld. Op het display verschijnt de actueel ingestelde tunerregio.

Druk net zo vaak op de toets / ⑦ totdat de gewenste tunerregio wordt weergegeven.
Druk op de toets MENU/OK ②.

In-/uitschakelen

In-/uitschakelen met de aan-/uit-toets

Voor het inschakelen drukt u op de aan-/uit-toets ③.

De autoradio schakelt in.

Om het apparaat uit te schakelen houdt u aan-/uit-toets ③ langer dan 2 seconden ingedrukt.

De autoradio schakelt uit.

Opmerking:

Wanneer u de autoradio bij uitgeschakeld voertuigcontact aan zet, dan schakelt de radio zich automatisch na 1 uur uit, zodat de accu van het voertuig niet leeg raakt.

In-/uitschakelen via het contact van het voertuig

Wanneer de autoradio conform de inbouwhandleiding, met het contactslot van de auto is verbonden en niet met aan-/uit-toets ③ is uitgeschakeld, wordt het met het contact in-, resp. uitgeschakeld.

Volume

Volume instellen

Het volume kan in stappen van 0 (uit) tot 50 (maximaal) worden ingesteld.

Draai aan de volumeregelaar ④, om het volume te wijzigen.

Opmerking:

Wanneer een telefoon of navigatiesysteem is aangesloten op de autoradio zoals omschreven in de inbouwhandleiding, dan wordt de autoradio bij een telefoongesprek, resp. bij een navigatiemededeling onderdrukt, zodat u de weergave van de telefoon, resp. het navigatiesysteem ongestoord kunt horen. Op het display verschijnt tijdens de onderdrukking "TELEPHONE".

Autoradio zacht zetten (mute)

U kunt het volume snel naar een door u ingestelde waarde reduceren.

Druk kort op de aan-/uit-toets ③ om de autoradio zacht te zetten, resp. om het vorige volume weer te activeren.

Op het display wordt tijdens de onderdrukking "MUTE" weergegeven.

Lees voor het instellen van het mute-volume in het hoofdstuk "Gebruikersinstellingen" de paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "MUTE LVL".

Demo-modus in-/uitschakelen

De demomodus toont u de functies van de autoradio als lichtkrant op het display. U kunt de demomodus in- resp. uitschakelen:

Schakel de autoradio eventueel eerst uit.

Houd tegelijkertijd de toetsen MENU/OK ② en 2 ⑩ ingedrukt en druk op de aan-/uit-toets ③.

De autoradio wordt ingeschakeld. Op het display wordt kort "DEMO MODE" weergeven, wanneer u de demomode heeft ingeschakeld. Door het indrukken van een willekeurige toets wordt de demomodus onderbroken en kunt u het apparaat bedienen.

Verkeersinformatie

In de tunerregio "EUROPE" kan een FM-zender verkeersberichten markeren m.b.v. een RDS-signaal. Wanneer de voorrang voor verkeersberichten is ingeschakeld, wordt een verkeersbericht automatisch doorgegeven, ook wanneer de autoradio op dat moment niet in radioweergave staat.

Bij ingeschakelde voorrang wordt in het display het filesymbool (☐) weergegeven. Tijdens een weergegeven verkeersbericht wordt "TRAFFIC" in het display weergegeven.

Lees voor het in- en uitschakelen van de voorrang in het hoofdstuk "Gebruikersinstellingen" de paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "TRAF".

Opmerkingen:

• Het volume wordt voor de duur van het doorgeschakelde verkeersbericht verhoogd. U kunt het minimale volume voor verkeersberichten instellen (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren".
• Om een doorgegeven verkeersbericht af te breken, drukt u op de toets DISP/ESC ⑫.

Radioweergave

RDS

In de tunerregio "EUROPE" zenden veel FM-zenders naast hun programma tevens een RDS-signaal (Radio Data System) uit, dat de volgende extra functies mogelijk maakt:

• De zendernaam wordt in het display getoond.
• De autoradio herkent verkeersberichten en nieuwsuitzendingen en kan deze in iedere weergavesoort (bijv. tijdens CD-weergave) automatisch doorgeven.
• Alternatieve frequentie (F): wanneer de RDS-functie geactiveerd is, schakelt de autoradio automatisch naar de als beste te ontvangen frequentie van de ingestelde zender.
• Regionaal (REG): Sommige zenders verdelen hun programma op bepaalde tijden in regionale programma's met verschillende inhoud. Bij ingeschakelde REG-functie schakelt de autoradio alleen over naar alternatieve frequenties, wanneer die hetzelfde regionale programma uitzenden.

Voor het in- en uitschakelen van de RDS- resp. REG-functie leest u in hoofdstuk "Gebruikersinstellingen" de paragraaf "Instelling in gebruikers-menu uitvoeren" (menupunten "RDS", "REG").

Naar radioweergave omschakelen

Druk net zo vaak op de toets SRC ⑪ totdat "TUNER" wordt weergegeven:

Het actuele geheugenniveau verschijnt eenmaal als lichtkrant op het display.

Geheugenniveau kiezen

De volgende geheugenniveaus zijn in de verschillende tunerregio's beschikbaar:

Regio	Geheugenniveaus
EUROPE	FM1, FM2, FMT, MW, LW
USA	FM1, FM2, FMT, AM, AMT
THAI	FM1, FM2, FMT, AM
S AMERICA	FM1, FM2, FMT, AM, AMT

Druk net zo vaak op de toets V/A ⑦ totdat het gewenste geheugenniveau wordt weergegeven.

Opmerking:

Op elk geheugenniveau kunnen maximaal 5 zenders worden geprogrammeerd.

Zenders instellen

U hebt verschillende mogelijkheden om een zender in te stellen:

Zenders handmatig instellen

Druk toets </>⑦ één- of meerdere malen in om de frequentie stapsgewijs te wijzigen, resp. lang om de frequentie snel te wijzigen.

Opmerking:

Voor de tunerregio "EUROPE": in het golfgebied FM wordt bij ingeschakelde RDS-werking automatisch de volgende zender van de zenderketen ingesteld.

Zoekafstemming starten

Druk gedurende ca. 2 seconden op toets </>⑦ om de zoekafstemming te starten.

De eerstvolgende ontvangbare zender wordt ingesteld.

Opmerkingen:

• Voor de tunerregio "EUROPE": in het golfgebied FM worden bij ingeschakelde voorrang voor verkeersinformatie ( ) alleen verkeersinformatiezenders ingesteld.
• De gevoeligheid van de zoekdoorloop kan worden ingesteld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "SENS").

Zender opslaan/opgeslagen zenders oproepen

Kies het gewenste geheugenniveau.
Stel evt. de gewenste zender in.
Druk op de voorkeuzetoets 1 - 5 ⑩ gedurende ca. 2 seconden, om de actuele zender onder de toets op te slaan.

- resp. -

Druk kort op de voorkeuzetoets 1 - 5 ⑩ om de opgeslagen zender te kiezen.

Zenders kort weergeven

Met de scanfunctie wordt elke ontvangbare zender van het actuele golfgebied kort weergegeven.

Druk de toets MENU/OK ② gedurende ca. 2 seconden in, om het kort weergeven te starten, resp. kort, om de actueel ingestelde zender verder te beluisteren.

Tijdens het kort weergeven worden op het display afwisselend "SCAN" en de actuele frequentie alsmede het geheugenniveau resp. de zendernaam weergegeven.

Opmerking:

Voor de radioweergave kan de duur van fragment per zender worden ingesteld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "SCAN TIME").

Zenders automatisch programmeren (Travelstore)

Met Travelstore kunt u de 5 sterkste zenders van de regio automatisch zoeken en op een geheugenniveau opslaan. Eerder opgeslagen zenders van dit geheugenniveau worden hierbij gewist.

In de tunerregio "EUROPE" en "THAI" kunt u met Travelstore 5 FM-zenders op het geheugenniveau FMT opslaan. In de tunerregio "USA" en "S AMERICA" kunt u daarnaast 5 AM-zenders op het geheugenniveau AMT opslaan.

Kies een geheugenniveau van het gewenste golfgebied, bijv. FM1 of AM.
Druk gedurende ca. 2 seconden op de toets ¥ / ¥⑦.

De tuner begint dan met de automatische zoekafstemming; op het display wordt "FM TSTORE" resp. "AM TSTORE" weergeven. Wanneer het opslaan voltooid is, wordt de zender op geheugenpositie 1 van geheugenniveau FMT, resp. AMT weergegeven.

Opmerking:

Voor de tunerregio "EUROPE": bij ingeschakelde voorrang voor verkeersinformatie (car) worden uitsluitend verkeersinformatiezenders opgeslagen.

Displayweergave instellen

Druk op de toets DISP/ESC ⑫, om tussen deze beide weergaves te wisselen:

Weergave	Betekenis
ABCDEF resp. FM1 102.90	Zendernaam resp.geheugenniveau/frequentie
FM1 11:32	Geheugenniveau/tijd

CD-/MP3-/WMA-weergave

Basisinformatie

U kunt met deze autoradio audio-CD's (CDDA) en CD-R/RW's met audio-, MP3- of WMA-bestanden afspelen.

Gevaar voor vernieling van de CD-speler!

Niet ronde contour-CD's (shape CD's) en CD's met een doorsnede van 8 cm (mini-CD's) mogen niet worden gebruikt.

Wij aanvaarden geen aansprakelijkheid voor beschadigingen aan de CD-speler door ongeschikte CD's.

Opmerkingen:

• Voor optimaal functioneren moet u alleen CD's gebruiken met het Compact-Disclogo.
• Blaupunkt kan geen garantie geven voor het optimaal functioneren van tegen kopieren beveiligde CD's en op de markt leverbare lege CD's.

Houdt bij het voorbereiden van een MP3-/WMA-datadrager de volgende instructies aan:

- Benaming van titels en mappen:

• Max. 16 tekens incl. de bestandsextensie ".mp3" resp. ".wma" (bij meer tekens wordt het aantal van de door de autoradio herkenbare titels en mappen beperkt)
  – Geen speciale tekens of umlauten

• CD-formaat: audio-CD (CDDA), CD-R/RW, ∅: 12 cm
  • CD-dataformaat: ISO 9669 Level 1 en 2, Joliet

• CD-brandsnelheid: max. 16-voudig (aanbevolen)
  • Extensie van audiobestanden:

- .MP3 voor MP3-bestanden

- .WMA voor WMA-bestanden

• WMA-bestanden alleen zonder Digital Rights Management (DRM) en aangemaakt met Windows Media Player vanaf versie 8
  • MP3-ID3-tags: versie 1 en 2
• Bitrate voor het aanmaken van audiobestanden:

– MP3: 32 tot 320 kbps

– WMA: 32 tot 192 kbps

Overschakelen naar de CD-/MP3-/WMA-weergave

Druk net zo vaak op de toets SRC ⑪ tot de gewenste audiobron wordt weergegeven:

• "CD": geplaatste CD.
• "MP3": geplaatste CD, die al als MP3-CD herkend is.
  • "AUX": aangesloten externe audiobron.

Opmerkingen:

• De betreffende audiobron kan uitsluitend worden geselecteerd, wanneer een corresponderende CD is geplaatst, resp. een corresponderend apparaat is aangesloten.
• Wanneer de autoradio de data van een aangesloten apparaat of datadrager voor de weergave eerst moet lezen, verschijnt zolang "READING" in het display. Dit kan bij grote datahoeveelheden wel tot 1 minuut duren. Wanneer er sprake is van een storing in het apparaat of datadrager of wanneer de overgedragen data niet weergegeven kunnen worden, wordt een overeenkomstige melding op het display weergegeven ("CD ERROR").

CD plaatsen

Opmerking:

Het automatische transport van de CD mag niet worden gehinderd of geholpen.

Schuif de CD met de bedrukte zijde naar boven in de CD-opening ⑤, totdat een weerstand waarneembaar wordt.

De CD wordt automatisch naar binnen getrokken en uw data worden gecontroleerd (op het display wordt zolang "READING" weergegeven). Daarna begint de weergave in CD- resp. MP3-weergave. Op het display wordt bij geplaatste CD het CD-symbol getoond.

Opmerking:

Wanneer de geplaatste CD niet kan worden weergegeven, wordt kort "CD ERROR" weergegeven en wordt de CD na ca. 2 seconden uit het apparaat geschoven.

CD verwijderen

Opmerkingen:

• Een naar buiten geschoven en niet weggenomen CD wordt na ca. 10 seconden automatisch weer naar binnen getransporteerd.
• U kunt ook CD's naar buiten laten schuiven wanneer de autoradio is uitgeschakeld of er een andere audiobron actief is.

Druk op de toets ▲⑧, om een geplaatste CD er uit te schuiven.

Titel kiezen

Druk kort op de toets < / >⑦ , om naar de vorige/volgende titel te gaan.

Opmerking:

Wanneer de actuele titel langer dan 3 seconden wordt weergegeven, wordt de titel opnieuw gestart door één keer op ◀⑦ te drukken.

Map kiezen (alleen bij MP3-/WMA-weergave)

Druk op de toets V/ ⑦, om naar de vo- rige/volgende map te gaan.

Snelle zoekdoorloop

Houdt de toets </>⑦ net zolang ingedrukt tot de gewenste positie is bereikt.

Weergave onderbreken

Druk op toets 3 ▶⑩, om de weergave te onderbreken ("PAUSE") resp. weer te hervatten.

Alle titels kort weergeven

Met de scanfunctie worden alle beschikbare titels weergegeven.

Druk gedurende ca. 2 seconden op toets MENU/OK ② om het kort weergeven te starten, resp. kort, om de actueel kort weergegeven titel verder te beluisteren.

Tijdens het kort weergeven worden op het display afwisselend "SCAN" en het actuele titelnummer resp. de bestandsnaam weergegeven.

Opmerking:

De duur van het fragment is instelbaar (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "SCAN TIME").

Titels in willekeurige volgorde weergeven

Druk op de toets 5 MIX ⑩, om te schakelen tussen de weergavemodi:

Bedrijf	Weergave	Betekenis
CD	MIX ALL	Titels mixen
MP3/WMA	MIX DIR	Titels van de actuele mappen mixen
	MIX ALL	Titels van de data-dragers mixen
Alg..	MIX OFF	Normale weergave

Wanneer de MIX-functie actief is, wordt het MIX-symbool op het display weergegeven.

Afzonderlijke titels resp. mappen herhaald afspelen

Druk op de toets 4 RPT ⑩, om tussen de weergavemodi te schakelen:

Bedrijf	Weergave	Betekenis
CD	RPT TRACK	Titel herhalen
MP3/WMA	RPT TRACK	Titel herhalen
	RPT DIR	Map herhalen
Alg.	RPT OFF	Normale weergave

Wanneer de RPT-functie actief is, wordt het RPT-symbool op het display weergegeven.

Displayweergave instellen

Druk één of meerdere malen op toets DISP/ESC ⑫ om tussen deze weergaven te wisselen:

Bedrijf	Weergave	Betekenis
CD	T 01 02:15	Titelnummer en speeltijd
	T 01 18:33	Titelnummer en tijd
MP3/WMA	01 ABC	Bestandsnaam
	ABCDEF	Artiest ^1
	ABCDEF	Albumnaam ^1
	PLAY 02:15	Speeltijd
	CLK 18:33	Tijd

^1 Artiest en albumnaam moeten als ID3-tag zijn opgeslagen en worden slechts gedurende ca. 10 seconden en eventueel als lichtkracht weergegeven; anders wordt de bestandsnaam weergegeven.

Externe audiobronnen

Front-AUX-IN-bus

Gevaar!

Verhoogd letselgevaar door stekker.

In geval van een ongeluk kan de uitstekende stekker in de front-AUX-IN-bus letsel veroorzaken. Het gebruik van rechte stekkers of adapters leidt tot een verhoogd risicoletsel.

Daarom verdient gebruik van haakse stekkers aanbeveling, bijv. de Blaupunkt toebehorenkabel (7 607 001 535).

Zodra een externe audiobron zoals bijvoorbeeld een draagbare CD-/ MiniDisc- of MP3-speler op de front-AUX-IN-bus is aangesloten, kan deze met de toets SRC ⑪ worden geselecteerd. Op het display wordt dan "AUX" weergegeven.

Klankinstellingen

In het audio-menu kunt u de volgende klankkleur-instellingen veranderen:

• Bas en treble instellen
- Volumeverdeling links/rechts (balans) resp. voor/achter (fader) instellen
- Versterking van de lage tonen bij laag volume (X-Bass) instellen.
• Equalizer-voorinstellingen kiezen

Audiomenu oproepen en verlaten

Druk kort op toets MENU/OK ② om het gebruikersmenu te openen.
Druk net zo vaak op toets V/ ⑦ totdat het menupunt "AUDIO" is geselecteerd.
Druk op toets >⑦, om het audiomenu te openen.
Druk net zo vaak op de toets V/ ⑦ totdat het gewenste menupunt is geselecteerd.
Voer de instelling uit (zie volgende paragraaf).

Druk kort op toets MENU/OK ② om een ander menupunt te selecteren.

- of -

Druk kort op toets DISP/ESC ⑫ om het menu te verlaten.

Opmerking:

Het menu wordt automatisch ca. 15 seconden nadat voor het laatst toetsen zijn ingedrukt verlaten en u keert terug naar de weergave van de actuele audiobron.

Instelling in audiomenu uitvoeren

BAS

Niveau lage tonen. Instellingen: -7 tot +7.

Druk op toets >⑦, om het submenu te openen.

Druk op toets / ⑦ om de instelling uit te voeren.

TREBLE

Niveau hoge tonen. Instellingen: -7 tot +7.

Druk op toets >⑦, om het submenu te openen.

Druk op toets ¥ / ⑦ om de instelling uit te voeren.

Balans

Volumeverdeling links/rechts.

Instellingen: L9 (links) tot R9 (rechts).

Druk op toets >⑦, om het submenu te openen.

Druk op toets V/ ⑦ om de instelling uit te voeren.

FADER

volumeverdeling voor/achter.

Instellingen: R9 (achter) tot F9 (voor).

Druk op toets >⑦, om het submenu te openen.

Druk op toets ¥ / 7 om de instelling uit te voeren.

X-BASS

Versterking van de lage tonen bij gering volume. Instellingen: ON (aan), OFF (uit).

Druk op toets >⑦, om het submenu te openen.

Druk op toets > ⑦ om tussen de instellingen te wisselen.

PRESETS

Equalizer-voorinstellingen kiezen.

Instellingen: POP, ROCK, CLASSIC, P-EQ OFF (geen voorinstelling).

Druk op toets > ⑦ om het submenu PRESETS te openen.

Druk op toets V/ ⑦ om tussen de instellingen te wisselen.

Gebruikersinstellingen

Gebruikersmenu oproepen en verlaten

Druk kort op toets MENU/OK ② om het menu te openen.

Druk net zo vaak op de toets V/ ⑦ totdat het gewenste menupunt is geselecteerd.

Voer de instelling uit (zie volgende paragraaf).

Druk kort op toets MENU/OK ② om een ander menupunt te selecteren.

- of -

Druk kort op toets DISP/ESC ⑫ om het menu te verlaten.

Opmerking:

Het menu wordt automatisch ca. 15 seconden nadat voor het laatst toetsen zijn ingedrukt verlaten en u keert terug naar de weergave van de actuele audiobron.

Instelling in gebruikersmenu uitvoeren

TA VOLUME

(alleen voor tunerregio "EUROPE")

Minimale volume voor verkeersberichten instellen. Instellingen: 1 – 50.

Druk op toets >⑦ om het submenu te openen.
Druk op toets / ⑦ of draai aan de volumeregelaar ④ om de instelling uit te voeren.

SENS

Alleen bij FM-radioweergave mogelijk: Gevoeligheid van de zoekafstemming instellen. Instellingen: LOW (laag), HIGH (hoog).

Druk op toets >⑦, om het submenu te openen.
Druk op toets > ⑦ om tussen de instellingen te wisselen.

SCAN TIME

Duur van fragment in stappen van 5 seconden instellen. Instelling: 5 – 30.

Druk op toets >⑦, om het submenu te openen.
Druk op toets V/ ⑦ om de instelling uit te voeren.

CLOCK SET

De tijd van de klok instellen.

Druk op toets >⑦ om het submenu te openen.
Druk op toets </>⑦ om te wisselen tussen minuten en uren.
De minuten- resp. urenweergave knippert wanneer deze is geselecteerd.
Druk op toets ¥/π⑦ om de minuten, resp. uren in te stellen.
Druk kort op toets MENU/OK ② om de ingevoerde tijd te bevestigen.

Opmerking:

In de 12-uur tijdmodus (12H MODE) wordt achter de tijd een "A" voor 's ochtends resp. een "P" voor 's middags weergegeven.

12H/24H MODE

12-resp. 24-uur-tijdmodus kiezen. Instellingen: 12H, 24H.

Druk op toets >⑦ om het submenu te openen.
Druk op toets >⑦ om tussen de instellingen te wisselen.

BEEP

Bevestigingstoon in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets >⑦ om het submenu te openen.
Druk op toets >⑦ om tussen de instellingen te wisselen.

MUTE LVL

Volume voor onderdrukking instellen. Instellingen: 0 – 50.

Druk op toets >⑦ om het submenu te openen.
Druk op toets / ⑦ of draai aan de volumeregelaar ④ om de instelling uit te voeren.

ON VOLUME

Inschakelvolume instellen. Instellingen: 0 – 50 of LAST VOL (voor het uitschakelen van de autoradio laatst ingesteld volume). Bij de instelling "LAST VOL" is het inschakelvolume begrensd op max. 25.

Druk op toets >⑦ om de instelling "LAST VOL" te kiezen. - of -

Druk op toets <⑦ om het inschakelvolume tussen 0 en 50 in te stellen.

Druk op toets V/A of draai aan de volumeregelaar ④ om de instelling uit te voeren.

REG (alleen voor tunerregio "EUROPE")

Alleen bij FM-radioweergave mogelijk: REG-functie in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets >⑦ om het submenu te openen.
Druk op toets >⑦ om tussen de instellingen te wisselen.

DIM DAY/DIM NIGHT

Displayhelderheid voor overdag (DIM DAY) resp. 's nachts (DIM NIGHT) instellen. Instellingen: 1 – 16.

Druk op toets >⑦ om het submenu te openen.

Druk op toets V/ ⑦ om de instelling uit te voeren.

Wanneer uw autoradio is aangesloten zoals staat beschreven in de handleiding en uw voertuig beschikt over de betreffende aansluiting, dan volgt de omschakeling van de displayhelderheid voor dag en nacht tegelijk met het in- en uitschakelen van de voertuigverlichting.

TRAF (alleen voor tunerregio "EUROPE")

Alleen bij FM-radioweergave mogelijk: voorrang voor verkeersberichten in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets >⑦ om het submenu te openen.
Druk op toets >⑦ om tussen de instellingen te wisselen.

RDS

Alleen bij FM-radioweergave mogelijk: RDS-functie in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Druk op toets >⑦ om het submenu te openen.
Druk op toets >⑦ om tussen de instellingen te wisselen.

Fabrieksinstellingen

Fabrieksinstellingen in gebruikersmenu:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HIGH
SCAN TIME	10
BEEP	ON
DIM DAY	15
DIM NIGHT	12
12H/24H MODE	24H
CLOCKSET	12:00
TA VOL	20
RDS	ON
REG*	ON
TRAF*	OFF

* Alleen in tunerregio "EUROPE"

U kunt de oorspronkelijke fabrieksinstellingen van de autoradio herstellen:

Druk kort op toets MENU/OK ② om het menu te openen.
Druk net zo vaak op toets V/ ⑦ totdat het menupunt "NORMSET" is geselecteerd.
Druk langer dan 4 seconden op de toets MENU/OK ②.

Op het display wordt kort "NORM ON" weergegeven. De autoradio schakelt automatisch uit en weer in met de fabrieksinstellingen.

Opmerking:

Wanneer u de toets MENU/OK ② korter dan 4 seconden indrukt, wordt "NORM OFF" op het display weergegeven en blijven de actuele instellingen bewaard.

Nuttige informatie

Garantie

Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. Voor buiten de EU gekochte apparaten gelden de garantiebepalingen van de betreffende vertegenwoordigingen in die landen. De garantiebepalingen kunt u onder www.blaupunkt.com opvragen.

Service

In enkele landen biedt Blaupunkt een reparatie- en afhaalservice aan.

Op www.blaupunkt.com kunt u nagaan of deze service ook in uw land beschikbaar is.

Mocht u van deze dienst gebruik willen maken, dan kunt u via het internet het afhalen van uw autoradio aanvragen.

Technische gegevens

Voedingsspanning

Bedrijfsspanning: 10,5 - 14,4 V

Opgenomen vermogen

Bij weergave: 10 A

10 sec. na het

uitschakelen: < 3,5 mA

Versterker

Uitgangsvermogen: 4 x 22 Watt sinus bij 14,4 V aan 4 Ohm. 4 x 50 W max. vermogen

Tuner

Golfgebied Europa/Thailand:

FM: 87,5 - 108 MHz

AM (MW): 531 - 1 602 kHz

LW (alleen Europa): 153 - 279 kHz

Golfgebieden USA:

Golfgebieden Zuid-Amerika:

Afmetingen en gewicht

B x H x D: 178 x 50 x 160 mm

Wijzigingen voorbehouden

1 2 3 4 5 6 7 8 OK MENU ESC DISP SRC BLAUPUNKT MIX ROS BLAUPUNKT ATLANTA 110 1 2 3 IP 4 RPT 5 MIX 9 10 12 11

① [→-knapp

NL Inbouwhandleiding

Adviezen voor de veiligheid

Wilt u dedurende het monteren en aansluiten de volgende veiligheidsadviezen in acht nemen.

• De minpool van de batterij afklemmen! De veiligheidsadviezen van de fabrikant in acht nemen.
• Bij het gaten boren erop letten dat geen voertuigonderdelen worden beschadigd.
• De dwarsdoorsnede van de plus- en minkabel mag niet minder dan 1,5 mm ^2 zijn.

- Stekker aan de voertuigkant niet aan de radio aansluiten!

De voor uw voertuig vereiste adapterkabel is bij de BLAUPUNKT-vakhandel verkrijgbaar!

- Afhankelijk van de uitvoering kan uw auto afwijken van deze beschrijving. Voor schade door fouten in montage of aansluiting en schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid.

Mochten de hier vermelde aanwijzingen voor de montage voor u niet van toepassing zijn, dan kunt u contact opnemen met uw Blaupunkt-vakhandel, uw autofabrikant of onze telefoon-hotline.

Bij inbouw van een versterker moeten eerst de massacontacten van de apparaten worden verbonden voordat de stekkers voor de line-out-bussen worden aangesloten.

De massa van andere apparaten mag niet aan de massa van de autoradio (huis) worden aangesloten.

SV Monteringsanvisning

Skyddsanvisningar

Als speciale accessoire verkrijgbaar Tillval

Bewaar de ingevulde apparaatpas op een veilige plaats!
