BEDIENUNGSANLEITUNG ATLANTA 110 BLAUPUNKT

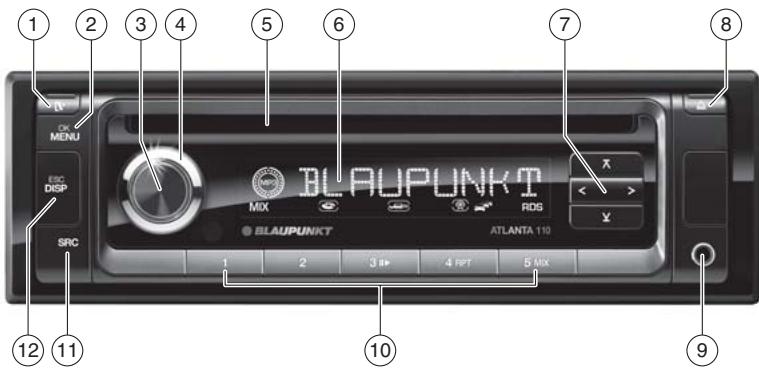

Abnehmbares Bedienteil entriegeln

② MENU/OK-Taste

Kurzdruck: Menü aufrufen, Einstellungen bestätigen

Langdruck: Scan-Funktion starten

③ Ein-/Aus-Taste

Kurzdruck: Autoradio einschalten

Im Betrieb: Autoradio leise schalten (Mute)

Langdruck: Autoradio ausschalten

④ Lautstärkeregler

⑤ CD-Schacht

⑥ Display

⑦ A / Y-Taste

Im Menü: Menüpunkt aufrufen

Radiobetrieb: Speicherebene wählen

MP3-/WMA-Betrieb: Zu nächstem/vorherigem

Ordner wechseln

</> -Taste

Im Menü: Einstellungen ändern

Radiobetrieb: Sender einstellen

Andere Betriebsarten: Titelwahl

⑧ △-Taste (Eject)

CD ausgeben

⑨ Front-AUX-IN-Buchse

⑩ Tastenblock 1 - 5

⑪ SRC-Taste

Audioquelle wählen

⑫ DISP/ESC-Taste

Im Menü: Menü verlassen

Im Betrieb: Anzeige umschalten

Sicherheitshinweise 4

Verwendete Symbole......4

Verkehrssicherheit......4

Allgemeine Sicherheitshinweise......4

Konformitätserklärung 4

Reinigungshinweise 5

Entsorgungshinweise....5

Lieferumfang 5

Sonderzubehör (nicht im Lieferumfang) ...... 5

In Betrieb nehmen....5

Bedienteil anbringen/abnehmen....5

Tuner-Region einstellen 6

Ein-/Ausschalten 6

Lautstärke....6

Demo-Modus ein-/ausschalten......6

Verkehrsfunk 7

Radiobetrieb 7

RDS....7

In den Radiobetrieb wechseln....7

Speicherebene wählen....7

Sender einstellen....7

Sender speichern/Gespeicherten Sender aufrufen....8

Sender anspielen 8

Sender automatisch speichern (Travelstore)... 8

Anzeige einstellen....8

CD-/MP3-/WMA-Betrieb 9

Grundlegende Informationen 9

In den CD-/MP3-/WMA-Betrieb wechseln...... 9

CD einlegen 9

CD entnehmen....10

Titel wählen 10

Ordner wählen

(nur im MP3-/WMA-Betrieb)....10

Schneller Suchlauf....10

Wiedergabe unterbrechen....10

Alle Titel anspielen....10

Titel in zufälliger Reihenfolge abspielen......10

Einzelne Titel oder Verzeichnisse

wiederholt abspielen 10

Anzeige einstellen....11

Externe Audioquellen 11

Front-AUX-IN-Buchse 11

Klangeinstellungen 11

Audiomenü aufrufen und verlassen......11

Einstellung im Audiomenü vornehmen......11

Benutzereinstellungen 12

Benutzermenü aufrufen und verlassen......12

Einstellung im Benutzermenü vornehmen....12

Werkseinstellungen 14

Nützliche Informationen.... 14

Gewährleistung......14

Service....14

Technische Daten...... 15

Einbauanleitung 213

Sicherheitshinweise

Das Autoradio wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem können Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten.

Diese Anleitung enthält wichtige Informationen, um das Autoradio einfach und sicher einzubauen und zu bedienen.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen.
• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Geben Sie das Autoradio an Dritte stets zusammen mit dieser Anleitung weiter.

Beachten Sie außerdem die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden.

Verwendete Symbole

In dieser Anleitung werden folgende Symbole verwendet:

GEFAHR!

Warnt vor Verletzungen

VORSICHT!

Warnt vor Beschädigung des CD-Laufwerks

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien.

Kennzeichnet einen Handlungsschritt
- Kennzeichnet eine Aufzählung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit:

- Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an geeigneter Stelle an und bedienen Ihr Gerät bei stehendem Fahrzeug.

• Entnehmen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an.
• Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z. B. der Polizei) hören zu können. In Stummschaltungspausen (z. B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitshinweise

Beachten Sie folgende Hinweise, um sich selbst vor Verletzungen zu schützen:

• Verändern oder öffnen Sie das Gerät nicht. Im Gerät befindet sich ein Class-1-Laser, der Ihre Augen verletzen kann.
• Erhöhen Sie die Lautstärke nicht während Stummschaltungspausen, z. B. beim Wechsel der Audioquelle. Das Verändern der Lautstärke ist während der Stummschaltung nicht hörbar.

Bestimmungsgemäßer Gebrauch

Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12-V-Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführen.

Einbauhinweise

Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung.

Konformitätserklärung

Hiermit erklärt die Blaupunkt AudioVision GmbH & Co. KG, dass sich das Autoradio Atlanta 110 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 89/336/EWG befindet.

Reinigungshinweise

Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray und Kunststoff-Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen.

• Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes Tuch.
• Reinigen Sie bei Bedarf die Kontakte des Bedienteils mit einem weichen, mit Reinigungsal-kohol getränkten Tuch.

Entsorgungshinweise

Entsorgen Sie Ihr Altgerät nicht in den Hausmüll!

Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Lieferumfang

Im Lieferumfang enthalten sind:

1 Autoradio
1 Bedienungs-/Einbauanleitung
1 Etui für das Bedienteil
1 Halterahmen
1 Kleinteileset

Sonderzubehör (nicht im Lieferumfang)

Benutzen Sie nur von Blaupunkt zugelassenes Sonderzubehör. Informieren Sie sich bei Ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt.com.

In Betrieb nehmen

Bedienteil anbringen/abnehmen

Ihr Autoradio ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Release-Panel) ausgestattet. Bei Auslieferung befindet sich das Bedienteil im mitgelieferten Etui. Um das Radio nach dem Einbau in Betrieb zu nehmen, müssen Sie zunächst das Bedienteil anbringen (siehe Abschnitt „Bedienteil anbringen“ in diesem Kapitel).

Nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Ohne dieses Bedienteil ist das Autoradio für einen Dieb wertlos.

Vorsicht

Beschädigung des Bedienteils

Lassen Sie das Bedienteil nicht fallen.

Transportieren Sie das Bedienteil so, dass es vor Stößen geschützt ist und die Kontakte nicht verschmutzen können.

Setzen Sie das Bedienteil nicht direktem Sonnenlicht oder anderen Wärmequellen aus.

Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut.

Bedienteil anbringen

Schieben Sie das Bedienteil in die Halterung am rechten Gehäuserand.
Drücken Sie das Bedienteil vorsichtig in die linke Halterung, bis es einrastet.

Bedienteil abnehmen

Drücken Sie die Taste [1], um das Bedienteil zu entriegeln.
Die linke Seite des Bedienteils löst sich aus dem Gerät und wird durch eine Raste gegen Herausfallen gesichert.
Fassen Sie das Bedienteil an der linken Seite an und ziehen Sie es über den Wiederstand der Raste gerade aus der Halterung heraus.

Hinweis:

Das Autoradio schaltet sich automatisch aus, sobald das Bedienteil abgenommen wird.

Tuner-Region einstellen

Dieses Autoradio ist für den Betrieb in verschiedenen Regionen mit unterschiedlichen Frequenzbereichen und Sendertechnologien ausgelegt. Werkseitig ist die Tuner-Region „EUROPE“ (Europa) eingestellt. Zur Verfügung stehen außerdem die Tuner-Regionen „USA“, „THAI“ (Thailand) und „S AMERICA“ (Südamerika). Betreiben Sie das Autoradio außerhalb von Europa, müssen Sie ggf. erst eine geeignete Tuner-Region einstellen:

Schalten Sie ggf. erst das Autoradio aus.
Halten Sie gleichzeitig die Tasten MENU/OK ② und 4 ⑩ gedrückt und drücken Sie die Ein-/Aus-Taste ③.

Das Autoradio wird eingeschaltet. Im Display erscheint die aktuell eingestellte Tuner-Region.

Drücken Sie die Taste ¥ / ⑦ so oft, bis die gewünschte Tuner-Region angezeigt wird.
Drücken Sie die Taste MENU/OK ②.

Ein-/Ausschalten

Ein-/Ausschalten mit der Ein-/Aus-Taste

Zum Einschalten drücken Sie die Ein-/Aus-Taste ③.

Das Autoradio schaltet ein.

Zum Ausschalten halten Sie die Ein-/Aus-Taste ③ länger als 2 Sekunden gedrückt.

Das Autoradio schaltet aus.

Hinweis:

Schalten Sie das Autoradio bei ausgeschalteter Fahrzeugzündung ein, schaltet es sich automatisch nach 1 Stunde aus, um die Fahrzeugbatterie zu schonen.

Aus-/Einschalten über die Fahrzeugzündung

Wenn das Autoradio, wie in der Einbauanleitung dargestellt, mit der Fahrzeugzündung verbunden ist und es nicht mit der Ein-/Aus-Taste ③ ausgeschaltet wurde, wird es mit der Zündung aus- bzw. eingeschaltet.

Lautstärke

Lautstärke einstellen

Die Lautstärke ist in Schritten von 0 (aus) bis 50 (maximal) einstellbar.

Drehen Sie den Lautstärkeregler ④, um die Lautstärke zu verändern.

Hinweis:

Ist ein Telefon oder Navigationssystem wie in der Einbauanleitung beschrieben mit dem Autoradio verbunden, wird das Autoradio bei einem Telefongespräch bzw. einer Navigationsdurchsage stummgeschaltet, damit Sie die Wiedergabe des Telefons bzw. Navigationssystems ungestört hören können. Im Display erscheint während der Stummschaltung „TELEPHONE“.

Autoradio leise schalten (Mute)

Sie können die Lautstärke schnell auf einen von Ihnen eingestellten Wert absenken.

Drücken Sie kurz die Ein-/Aus-Taste ③, um das Autoradio leise zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren.

Im Display wird während der Leiseschaltung „MUTE“ angezeigt.

Zum Einstellen der Mute-Lautstärke lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „MUTE LVL“.

Demo-Modus ein-/ausschalten

Der Demo-Modus zeigt Ihnen die Funktionen des Autoradios als Laufschrift im Display. Sie können den Demo-Modus ein- bzw. ausschalten:

Schalten Sie ggf. erst das Autoradio aus.

Halten Sie gleichzeitig die Tasten MENU/OK ② und 2 ⑩ gedrückt und drücken Sie die Ein-/Aus-Taste ③.

Das Autoradio wird eingeschaltet. Im Display wird kurz „DEMO MODE“ angezeigt, wenn Sie den Demo-Modus eingeschaltet haben. Durch Betätigen einer beliebigen Taste wird der Demo-Modus unterbrochen und Sie können das Gerät bedienen.

Verkehrsfunk

In der Tuner-Region „EUROPE“ kann ein FM-Sender Verkehrsmeldungen durch ein RDS-Signal kennzeichnen. Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, wird eine Verkehrsmeldung automatisch durchgestellt, auch wenn sich das Autoradio gerade nicht im Radiobetrieb befindet.

Bei eingeschaltetem Vorrang wird im Display das Stau-Symbol (✉) angezeigt. Während einer durchgestellten Verkehrsdurchsage wird „TRAFFIC“ im Display angezeigt.

Zum Ein- und Ausschalten des Vorrangs lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „TRAF“.

Hinweise:

• Die Lautstärke wird für die Dauer der durchgestellten Verkehrsdurchsage erhöht. Sie können die Minimallautstärke für Verkehrsdurchsagen einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „TA VOLUME“).
• Um eine durchgestellte Verkehrsdurchsage abzubrechen, drücken Sie die Taste DISP/ESC 12.

Radiobetrieb

RDS

In der Tuner-Region „EUROPE“ strahlen viele FM-Sender neben ihrem Programm ein RDS-Signal (Radio Data System) aus, das die folgenden Zusatzfunktionen ermöglicht:

• Der Sendername wird im Display angezeigt.
- Das Autoradio erkennt Verkehrsdurchsagen und Nachrichtensendungen und kann sie in jeder Betriebsart (z. B. im CD-Betrieb) automatisch durchschalten.
- Alternativfrequenz: Wenn RDS eingeschaltet ist, schaltet das Autoradio automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders.

- Regional (REG): Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Bei eingeschalteter REG-Funktion wechselt das Autoradio nur auf Alternativfrequenzen, auf denen dasselbe Regionalprogramm ausgestrahlt wird.

Zum Ein- und Ausschalten der RDS- bzw. REG-Funktion lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzermenü vornehmen“ (Menüpunkte „RDS“, „REG“).

In den Radiobetrieb wechseln

Drücken Sie die Taste SRC ⑪ so oft, bis „TUNER“ angezeigt wird:

Die aktuelle Speicherebene erscheint einmal als Laufschrift im Display.

Speicherebene wählen

Folgende Speicherebenen stehen Ihnen in den verschiedenen Tuner-Regionen zur Verfügung:

Drücken Sie die Taste √ / ∧ ⑦ so oft, bis die gewünschte Speicherebene angezeigt wird.

Hinweis:

Auf jeder Speicherebene können bis zu 5 Sender gespeichert werden.

Sender einstellen

Sie haben verschiedene Möglichkeiten, einen Sender einzustellen:

Sender manuell einstellen

Drücken Sie die Taste < / >⑦ ein- oder mehrmals kurz, um die Frequenz schrittweise zu ändern, bzw. lang, um die Frequenz schnell zu ändern.

Hinweis:

Für die Tuner-Region „EUROPE“: Im Wellenbereich FM wird bei eingeschalteter RDS-Funktion automatisch der nächste Sender der Senderkette eingestellt.

Sendersuchlauf starten

Drücken Sie die Taste </>⑦ für ca. 2 Sekunden, um den Sendersuchlauf zu starten.

Der nächste empfangbare Sender wird eingestellt.

Hinweise:

• Für die Tuner-Region „EUROPE“: Im Wellenbereich FM werden bei eingeschaltetem Vorrang für Verkehrsfunk (car) nur Verkehrsfunksender eingestellt.
• Die Empfindlichkeit des Suchlaufs kann eingestellt werden (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „SENS“).

Sender speichern/Gespeicherten Sender aufrufen

Wählen Sie die gewünschte Speicherebene.
Stellen Sie ggf. den gewünschten Sender ein.
Drücken Sie die Stationstaste 1 - 5 ⑩ für ca. 2 Sekunden, um den aktuellen Sender auf der Taste zu speichern.

- bzw. -

Drücken Sie die Stationstaste 1 - 5 ⑩ kurz, um den gespeicherten Sender aufzurufen.

Sender anspielen

Mit der Scan-Funktion wird jeder empfangbare Sender des aktuellen Wellenbereichs angespielt.

Drücken Sie die Taste MENU/OK ② für ca. 2 Sekunden, um das Anspielen zu starten, bzw. kurz, um den aktuell eingestellten Sender weiter zu hören.

Während des Anspielens werden im Display abwechselnd „SCAN“ und die aktuelle Frequenz sowie Speicherebene bzw. der Sendername angezeigt.

Hinweis:

Für den Radiobetrieb kann die Anspielzeit pro Sender eingestellt werden (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „SCAN TIME“).

Sender automatisch speichern (Travelstore)

Mit Travelstore können Sie die 5 stärksten Sender der Region automatisch suchen und auf einer Speicherebene speichern. Zuvor gespeicherte Sender dieser Speicherebene werden dabei gelöscht.

In den Tuner-Regionen „EUROPE“ und „THAI“ können Sie mit Travelstore 5 FM-Sender auf der Speicherebene FMT speichern. In den Tuner-Regionen „USA“ und „S AMERICA“ können Sie außerdem 5 AM-Sender auf der Speicherebene AMT speichern.

Wählen Sie eine Speicherebene des gewünschten Wellenbereichs, z. B. FM1 oder AM.
Drücken Sie die Taste ¥ / 7 für ca. 2 Sekunden.

Der Tuner beginnt mit dem automatischen Sendersuchlauf; im Display wird „FM TSTORE“ bzw. „AM TSTORE“ angezeigt. Wenn das Speichern beendet ist, wird der Sender auf Speicherplatz 1 der Ebene FMT bzw. AMT wiedergegeben.

Hinweis:

Für die Tuner-Region „EUROPE“: Bei eingeschaltetem Vorrang für Verkehrsfunk (car) werden nur Verkehrsfunksender gespeichert.

Anzeige einstellen

Drücken Sie die Taste DISP/ESC ⑫, um zwischen diesen beiden Anzeigen zu wechseln:

Anzeige	Bedeutung
ABCDEFbzw.FM1 102.90	Sendernamebzw.Speicherebene/Frequenz
FM1 11:32	Speicherebene/Uhrzeit

CD-/MP3-/WMA-Betrieb

Grundlegende Informationen

Sie können mit diesem Autoradio Audio-CDs (CDDA) und CD-R/RWs mit Audio-, MP3- oder WMA-Dateien abspielen.

Zerstörungsgefahr des CD-Laufwerks!

Unrund konturierte CDs (Shape-CDs) und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden.

Für Beschädigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen.

Hinweise:

• Für eine einwandfreie Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo.
• Blaupunkt kann nicht die einwandfreie Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen CD-Rohlinge garantieren.

Beachten Sie beim Vorbereiten eines MP3-/WMA-Datenträgers die folgenden Angaben:

• Benennung von Titeln und Verzeichnissen:
- Max. 16 Zeichen inkl. der Dateiendung „mp3“ bzw. „wma“ (bei mehr Zeichen verringert sich die Anzahl der vom Autoradio erkennbaren Titel und Ordner) - Keine Umlaute oder Sonderzeichen

- CD-Formate: Audio-CD (CDDA), CD-R/RW, ∅: 12 cm

- CD-Datenformate: ISO 9669 Level 1 und 2, Joliet

- CD-Brenngeschwindigkeit: Max. 16-fach (empfohlen)

- Dateiendung von Audiodateien:

- .MP3 für MP3-Dateien - .WMA für WMA-Dateien

- WMA-Dateien nur ohne Digital Rights Management (DRM) und erstellt mit Windows Media Player ab Version 8

• MP3-ID3-Tags: Version 1 und 2

- Bitrate für die Erzeugung von Audiodateien:

– MP3: 32 bis 320 kbps

– WMA: 32 bis 192 kbps

In den CD-/MP3-/WMA-Betrieb wechseln

Drücken Sie die Taste SRC ⑪ so oft, bis die gewünschte Audioquelle angezeigt wird:

• „CD“: Eingelegte CD.
• „MP3“: Eingelegte CD, die bereits als MP3-CD erkannt ist.
• „AUX“: Angeschlossene externe Audioquelle.

Hinweise:

- Die jeweilige Audioquelle kann nur ausgewählt werden, wenn eine entsprechende CD eingelegt ist bzw. ein entsprechendes Gerät angeschlossen ist.

- Falls das Autoradio die Daten eines angeschlossenen Gerätes oder Datenträgers vor der Wiedergabe erst lesen muss, erscheint solange „READING“ im Display. Dies kann bei großen Datenmengen bis zu 1 Minute dauern. Falls Gerät oder Datenträger fehlerhaft sind oder die übertragenen Daten nicht wiedergegeben werden können, wird eine entsprechende Meldung im Display angezeigt („CD ERROR“).

CD einlegen

Hinweis:

Der automatische Einzug der CD darf nicht behindert oder unterstützt werden.

Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht ⑤, bis ein Widerstand spürbar wird.

Die CD wird automatisch eingezogen und ihre Daten werden überprüft (im Display wird solange „READING“ angezeigt). Danach beginnt die Wiedergabe im CD- bzw. MP3-Betrieb. Im Display wird bei eingelegter CD das CD-Symbol angezeigt.

Hinweis:

Kann die eingelegte CD nicht wiedergegeben werden, wird kurz „CD ERROR“ angezeigt und die CD wird nach ca. 2 Sekunden automatisch ausgeschoben.

CD entnehmen

Hinweise:

• Eine ausgeschobene und nicht entnommene CD wird nach ca. 10 Sekunden automatisch wieder eingezogen.
• Sie können CDs auch ausschieben lassen, wenn das Autoradio ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist.

Drücken Sie die Taste ▲⑧, um eine eingelegte CD auszuschieben.

Titel wählen

Drücken Sie die Taste < / > ⑦ kurz, um zum vorherigen/nächsten Titel zu wechseln.

Hinweis:

Wenn der aktuelle Titel länger als 3 Sekunden spielt, startet einmaliges Drücken von <7 den Titel erneut.

Ordner wählen (nur im MP3-/WMA-Betrieb)

Drücken Sie die Taste ¥/¶⑦, um zum vorherigen/nächsten Ordner zu wechseln.

Schneller Suchlauf

Halten Sie die Taste </>⑦ solange gedrückt, bis die gewünschte Stelle erreicht ist.

Wiedergabe unterbrechen

Drücken Sie die Taste 3 ▶⑩, um die Wiedergabe zu unterbrechen („PAUSE“) bzw. wieder fortzusetzen.

Alle Titel anspielen

Mit der Scan-Funktion werden alle verfügbaren Titel angespielt.

Drücken Sie die Taste MENU/OK ② für ca. 2 Sekunden, um das Anspielen zu starten, bzw. kurz, um den aktuell angespielten Titel weiter zu hören.

Während des Anspielens werden im Display abwechselnd „SCAN“ und die aktuelle Titelnummer bzw. der Dateiname angezeigt.

Hinweis:

Die Anspielzeit ist einstellbar (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „SCAN TIME“).

Titel in zufälliger Reihenfolge abspielen

Drücken Sie die Taste 5 MIX ⑩, um zwischen den Wiedergabemodi zu wechseln:

Betrieb	Anzeige	Bedeutung
CD	MIX ALL	Titel mischen
MP3/WMA	MIX DIR	Titel des aktuellen Ordners mischen
	MIX ALL	Titel des Datenträgers mischen
Allg.	MIX OFF	Normale Wiedergabe

Ist die MIX-Funktion eingeschaltet, wird das MIX-Symbol im Display angezeigt.

Einzelne Titel oder Verzeichnisse wiederholt abspielen

Drücken Sie die Taste 4 RPT ⑩, um zwischen den Wiedergabemodi zu wechseln:

Betrieb	Anzeige	Bedeutung
CD	RPT TRACK	Titel wiederholen
MP3/WMA	RPT TRACK	Titel wiederholen
	RPT DIR	Ordner wiederholen
Allg.	RPT OFF	Normale Wiedergabe

Ist die RPT-Funktion eingeschaltet, wird das RPT-Symbol im Display angezeigt.

Anzeige einstellen

Drücken Sie die Taste DISP/ESC ⑫ ein- oder mehrmals, um zwischen diesen Anzeigen zu wechseln:

Betrieb	Anzeige	Bedeutung
CD	T 01 02:15	Titelnummerund Spielzeit
	T 01 18:33	Titelnummerund Uhrzeit
MP3/WMA	01 ABC	Dateiname
	ABCDEF	Interpret ^1
	ABCDEF	Albumname ^1
	PLAY 02:15	Spielzeit
	CLK 18:33	Uhrzeit

^1 Interpret und Albumname müssen als ID3-Tag gespeichert sein und werden nur für ca. 10 Sekunden und ggf. als Laufschrift angezeigt; sonst wird der Dateiname angezeigt.

Externe Audioquellen

Front-AUX-IN-Buchse

Gefahr!

Erhöhte Verletzungsgefahr durch Stecker.

Im Falle eines Unfalls kann der hervorstehende Stecker in der Front-AUX-IN-Buchse Verletzungen verursachen. Die Verwendung gerader Stecker oder Adapter führt zu einem erhöhten Verletzungsrisiko.

Aus diesem Grund empfehlen wir die Nutzung von abgewinkelten Klinkensteckern, z. B. das Blaupunkt Zubehör-Kabel (7 607 001 535).

Sobald eine externe Audioquelle wie z. B. ein tragbarer CD-/MiniDisc- oder MP3-Spieler an die Front-AUX-IN-Buchse angeschossen ist, kann sie mit der Taste SRC ⑪ ausgewählt werden. Im Display wird dann „AUX“ angezeigt.

Klangeinstellungen

Im Audio-Menü können Sie folgende Klangeinstellungen ändern:

• Bass- und Höhenpegel einstellen
- Laustärkeverteilung links/rechts (Balance) bzw. vorn/hinten (Fader) einstellen
- Anhebung der Bässe bei geringer Lautstärke (X-Bass) einstellen.
• Equalizer-Voreinstellung wählen

Audiomenü aufrufen und verlassen

Drücken Sie die Taste MENU/OK ② kurz, um das Benutzermenü zu öffnen.
Drücken Sie die Taste √ / ∧ ⑦ so oft, bis der Menüpunkt „AUDIO“ ausgewählt ist.
Drücken Sie die Taste >⑦, um das Audio-menü zu öffnen.
Drücken Sie die Taste √ / ∧ ⑦ so oft, bis der gewünschte Menüpunkt ausgewählt ist.
Nehmen Sie die Einstellung vor (siehe nächsten Abschnitt).
Drücken Sie die Taste MENU/OK ② kurz, um einen anderen Menüpunkt auszuwählen.
- oder -
Drücken Sie die Taste DISP/ESC ⑫ kurz, um das Menü zu verlassen.

Hinweis:

Das Menü wird automatisch ca. 15 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

Einstellung im Audiomenü vornehmen

BASS

Basspegel. Einstellungen: -7 bis +7.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste ¥ / 7, um die Einstellung vorzunehmen.

TREBLE

Höhenpegel. Einstellungen: -7 bis +7.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.

Drücken Sie die Taste ¥ / 7, um die Einstellung vorzunehmen.

BALANCE

Lautstärkeverteilung links/rechts. Einstellungen: L9 (links) bis R9 (rechts).

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.

Drücken Sie die Taste ¥ / 7, um die Einstellung vorzunehmen.

FADER

Lautstärkeverteilung vorn/hinten. Einstellungen: R9 (hinten) bis F9 (vorn).

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.

Drücken Sie die Taste ¥ / 7, um die Einstellung vorzunehmen.

X-BASS

Anhebung der Bässe bei geringer Lautstärke. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.

Drücken Sie die Taste >⑦, um zwischen den Einstellungen zu wechseln.

PRESETS

Equalizer-Voreinstellung wählen. Einstellungen: POP, ROCK, CLASSIC, P-EQ OFF (kei- ne Voreinstellung).

Drücken Sie die Taste >⑦, um das Untermenü PRESETS zu öffnen.

Drücken Sie die Taste ¥/7, um zwischen den Einstellungen zu wechseln.

Benutzereinstellungen

Benutzermenü aufrufen und verlassen

Drücken Sie die Taste MENU/OK ② kurz, um das Menü zu öffnen.
Drücken Sie die Taste √ / ∧ ⑦ so oft, bis der gewünschte Menüpunkt ausgewählt ist.
Nehmen Sie die Einstellung vor (siehe nächsten Abschnitt).
Drücken Sie die Taste MENU/OK ② kurz, um einen anderen Menüpunkt auszuwählen. - oder -
Drücken Sie die Taste DISP/ESC ⑫ kurz, um das Menü zu verlassen.

Hinweis:

Das Menü wird automatisch ca. 15 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

Einstellung im Benutzermenü vornehmen

TA VOLUME

(nur für Tuner-Region „EUROPE“)

Minimallautstärke für Verkehrsdurchsagen einstellen. Einstellungen: 1 – 50.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.

Drücken Sie die Taste ¥ / ⑦ oder drehen Sie den Lautstärkeregler ④, um die Einstellung vorzunehmen.

SENS

Nur im Radiobetrieb möglich: Empfindlichkeit des Sendersuchlaufs einstellen.

Einstellungen: LOW (niedrig), HIGH (hoch).

Drücken Sie die Taste > ⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste >⑦, um zwischen den Einstellungen zu wechseln.

SCAN TIME

Anspielzeit in 5-Sekunden-Schritten einstellen. Einstellungen: 5 – 30.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste ¥ / 7, um die Einstellung vorzunehmen.

CLOCK SET

Einstellen der Uhrzeit.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste </>⑦, um zwischen Minuten und Stunden zu wechseln.
Die Minuten- bzw. Stundenanzeige blinkt, wenn sie ausgewählt ist.
Drücken Sie die Taste ¥/¶⑦, um die Minuten bzw. Stunden einzustellen.
Drücken Sie die Taste MENU/OK ② kurz, um die eingegebene Uhrzeit zu bestätigen.

Hinweis:

Im 12-Std.-Uhrzeitmodus (12H MODE) wird hinter der Uhrzeit ein „A“ für vormittags bzw. ein „P“ für nachmittags angezeigt.

12H/24H MODE

12- bzw. 24-Std.-Uhrzeitmodus wählen. Einstellungen: 12H, 24H.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste >⑦, um zwischen den Einstellungen zu wechseln.

BEEP

Bestätigungston ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste >⑦, um zwischen den Einstellungen zu wechseln.

MUTE LVL

Lautstärke für die Leiseschaltung einstellen. Einstellungen: 0 – 50.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste √ / ∧ ⑦ oder drehen Sie den Lautstärkeregler ④, um die Einstellung vorzunehmen.

ON VOLUME

Einschaltlautstärke einstellen. Einstellungen: 0 – 50 oder LAST VOL (vor dem Ausschalten des Autoradios zuletzt eingestellte Lautstärke). Bei der Einstellung „LAST VOL“ ist die Einschaltlautstärke auf max. 25 begrenzt.

Drücken Sie die Taste >⑦, um die Einstellung „LAST VOL“ zu wählen.
- oder -
Drücken Sie die Taste <⑦, um die Einschalt-lautstärke zwischen 0 und 50 einzustellen.
Drücken Sie die Taste √ / ∧ ⑦ oder drehen Sie den Lautstärkeregler ④, um die Einstellung vorzunehmen.

REG

(nur für Tuner-Region „EUROPE“)

Nur im FM-Radiobetrieb möglich: REG-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste > ⑦, um zwischen den Einstellungen zu wechseln.

DIM DAY/DIM NIGHT

Displayhelligkeit für den Tag (DIM DAY) bzw. für die Nacht (DIM NIGHT) einstellen. Einstellungen: 1 – 16.

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.

Drücken Sie die Taste ¥ / 7, um die Einstellung vorzunehmen.

Wenn Ihr Autoradio, wie in der Einbauanleitung beschrieben, angeschlossen ist und Ihr Fahrzeug über den entsprechenden Anschluss verfügt, erfolgt die Umschaltung der Displayhelligkeit für Tag und Nacht durch das Ein- bzw. Ausschalten der Fahrzeugbeleuchtung.

TRAF

(nur für Tuner-Region „EUROPE“)

Nur im FM-Radiobetrieb möglich: Vorrang für Verkehrsmeldungen ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste >⑦, um zwischen den Einstellungen zu wechseln.

RDS

Nur im FM-Radiobetrieb möglich: RDS-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste >⑦, um das Untermenü zu öffnen.
Drücken Sie die Taste >⑦, um zwischen den Einstellungen zu wechseln.

Werkseinstellungen

Werkseinstellungen im Benutzermenü:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HIGH
SCAN TIME	10
BEEP	ON
DIM DAY	15
DIM NIGHT	12
12H/24H MODE	24H
CLOCKSET	12:00
TA VOL	20

Sie können die ursprünglichen Werkseinstellungen des Autoradios wiederherstellen:

Drücken Sie die Taste MENU/OK ② kurz, um das Menü zu öffnen.
Drücken Sie die Taste √ / ∧ ⑦ so oft, bis der Menüpunkt „NORMSET“ ausgewählt ist.
Drücken Sie die Taste MENU/OK ② länger als 4 Sekunden.

Im Display wird kurz „NORM ON“ angezeigt. Das Autoradio schaltet sich automatisch aus und mit den Werkseinstellungen wieder ein.

Hinweis:

Drücken Sie die Taste MENU/OK ② kürzer als 4 Sekunden, wird „NORM OFF“ im Display angezeigt und die bisherigen Einstellungen bleiben erhalten.

Nützliche Informationen

Gewährleistung

Für innerhalb der Europäischen Union gekaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen.

Service

In einigen Ländern bietet Blaupunkt einen Reparatur- und Abholservice.

Unter www.blaupunkt.com können Sie sich informieren, ob dieser Service in Ihrem Land verfügbar ist.

Möchten Sie diesen Service in Anspruch nehmen, können Sie über das Internet einen Abholservice für Ihr Autoradio anfordern.

Technische Daten

Spannungsversorgung

Betriebsspannung: 10,5 - 14,4 V

Stromaufnahme

Im Betrieb: 10 A

10 Sek. nach dem

Ausschalten: <3,5 mA

Verstärker

Ausgangsleistung: 4 x 22 Watt Sinus bei 14,4 V an 4 Ohm. 4 x 50 Watt max. Power

Tuner

Wellenbereiche Europa/Thailand:

FM (UKW): 87,5 - 108 MHz

AM (MW): 531 - 1 602 kHz

LW (nur Europa): 153 - 279 kHz

Wellenbereiche USA:

FM (UKW): 87,7 - 107,9 MHz

AM (MW): 530 - 1 710 kHz

Wellenbereiche Südamerika:

FM (UKW): 87,5 - 107,9 MHz

AM (MW): 530 - 1 710 kHz

FM - Übertragungsbereich:

30 - 15 000 Hz

CD

Übertragungsbereich:

20 - 20 000 Hz

Pre-amp Out

2 Kanäle: 2 V

Eingangsempfindlichkeit

Front-AUX-IN: 300 mV / 10 kΩ

Abmessungen und Gewicht

B x H x T: 178 x 50 x 160 mm

Gewicht: ca. 1,60 kg

Änderungen vorbehalten

1 2 3 4 5 6 7 8 OK MENU ESC DISP SRC BLAUPUNKT MIX ROS BLAUPUNKT ATLANTA 110 1 2 3 IP 4 RPT 5 MIX 9 10 12 11

Hildesheim, 08.07.2010

Blaupunkt AudioVision GmbH & Co. KG

Robert-Bosch-Straße 200

D-31139 Hildesheim

1 2 3 4 5 6 7 8 OK MENU ESC DISP SRC BLAUPUNKT MIX ROS BLAUPUNKT ATLANTA 110 1 2 3 IP 4 RPT 5 MIX 9 10 12 11

① [→-toets

Technische gegevens 71

Gewicht: ca. 1,60 kg

Kanavien viritys 133

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm ^2 nicht unterschreiten.

- Fahrzeugseitige Stecker nicht an das Radio anschließen!

Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKT-Fachhandel.

- Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere Telefon-Hotline.

Bei Einbau eines Amplifier müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-Out-Buchse kontaktiert werden.

Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden.

Mitgelieferte Montage- und Anschlussteile

Als Sonderzubehör erhältlich

Einbausätze • Installation kits •

Bitte den ausgefüllten Gerätepass sicher aufbewahren!
