CMS 266 - Luidspreker BLAUPUNKT - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve subwoofer voor in de auto
Merk	BLAUPUNKT
Model	CMS 266
Voeding	12 V (accu van het voertuig)
Zekering	20 A
Aanbevolen kabeldoorsnede	2,5 mm² minimum
Crossover-filter (laagdoorlaat)	Instelbaar, standaard 80 Hz
Gain-instelling	Ja, instelbare ingangsgevoeligheid
Fase-instelling	Ja, 0° of instelbaar
Ingangen	Hoog niveau (luidsprekeruitgangen) en laag niveau (Cinch/RCA)
Afstandsbedieningsuitgang	Ja, voor automatisch inschakelen via gele draad
Gebruik	Versterking van bastonen in het voertuig
Installatie	Veilige montage, volg de instructies in de handleiding
Veiligheid	Zekering op minder dan 30 cm van de accu, geschikte kabeldoorsnede
Compatibiliteit	Met autoradio's met voorversterkeruitgangen of luidsprekeruitgangen
Geschatte afmetingen	Niet opgegeven, typisch voor compacte subwoofer
Geschat gewicht	Ongeveer 3-5 kg (schatting)
Onderhoud	Reinig de buitenkant met een zachte, droge doek
Repareerbaarheid	Zekering vervangbaar, andere reparatie door een professional
Algemene informatie	Gebruiks- en installatiehandleiding beschikbaar als PDF

Veelgestelde vragen - CMS 266 BLAUPUNKT

Hoe sluit ik de CMS 266 subwoofer aan op mijn autoradio?

Sluit de rode stekker ⑥ aan op de pluspool van de accu (na de zekering), de zwarte stekker ⑦ op de massa, en de gele stekker ⑧ op de afstandsbedieningsuitgang van de autoradio (antenne of versterker). Gebruik voor het signaal ofwel de Cinch-ingangen ⑨/⑩ (als de autoradio voorversterkeruitgangen heeft), ofwel de hoog-niveau-ingangen door de voor-/achterluidsprekerdraden aan te sluiten op de aansluitingen ⑨/⑩.

Welk type kabel moet ik gebruiken voor de voeding?

Gebruik een kabel met een doorsnede van 2,5 mm² minimum voor de plus- en minverbindingen. Een te dunne kabel kan oververhitting veroorzaken.

Waar moet ik de zekering plaatsen?

De zekering van 20 A moet op minder dan 30 cm van de accu worden geplaatst, op de pluskabel, om de accu te beschermen bij kortsluiting.

Hoe stel ik de subwoofer in voor een gebalanceerd geluid?

Begin met het op minimaal zetten van de gain (gevoeligheid), de fase op 0° en het filter op 80 Hz. Verhoog het volume van de autoradio en draai vervolgens langzaam de gain omhoog totdat u een heldere versterking van de bastonen krijgt. Pas daarna het filter aan zodat de bassen goed aanwezig zijn zonder het geluid te vervormen.

Wat moet ik doen als de bassen vervormd of te hard zijn?

Verminder de gain (gevoeligheid) en verlaag de afsnijfrequentie van het filter (knop ③). Overvoeding kan de luidspreker beschadigen.

Kan ik de subwoofer aansluiten op een brugversterkeruitgang (BTL)?

Ja, de CMS 266 accepteert brugversterkeruitgangen direct zonder extra adapter.

De subwoofer gaat niet aan, wat moet ik controleren?

Controleer eerst de zekering van 20 A. Zorg ervoor dat de gele aansluiting ⑧ een 12 V-signaal krijgt wanneer de autoradio aan staat. Controleer ook de zwarte massa ⑦.

Wat is de rol van de fase-instelling?

De fase-instelling (knop ②) zorgt voor een temporele afstemming van de bastonen van de subwoofer met de luidsprekers van de auto. Draai eraan totdat de bassen natuurlijk integreren zonder faseverschuiving.

Hoe moet ik de subwoofer reinigen en onderhouden?

Reinig de buitenkant met een zachte, droge doek. Vermijd chemicaliën. Controleer regelmatig de aansluitingen en de zekering.

Kan ik deze subwoofer gebruiken in een auto zonder originele autoradio?

Ja, als uw audiobron (aftermarket autoradio, smartphone via adapter) beschikt over hoog-niveau-uitgangen of een lijnuitgang, kunt u deze aansluiten. De subwoofer heeft een permanente 12 V-voeding en een afstandsbedieningssignaal nodig om in te schakelen.

GEBRUIKSAANWIJZING CMS 266 BLAUPUNKT

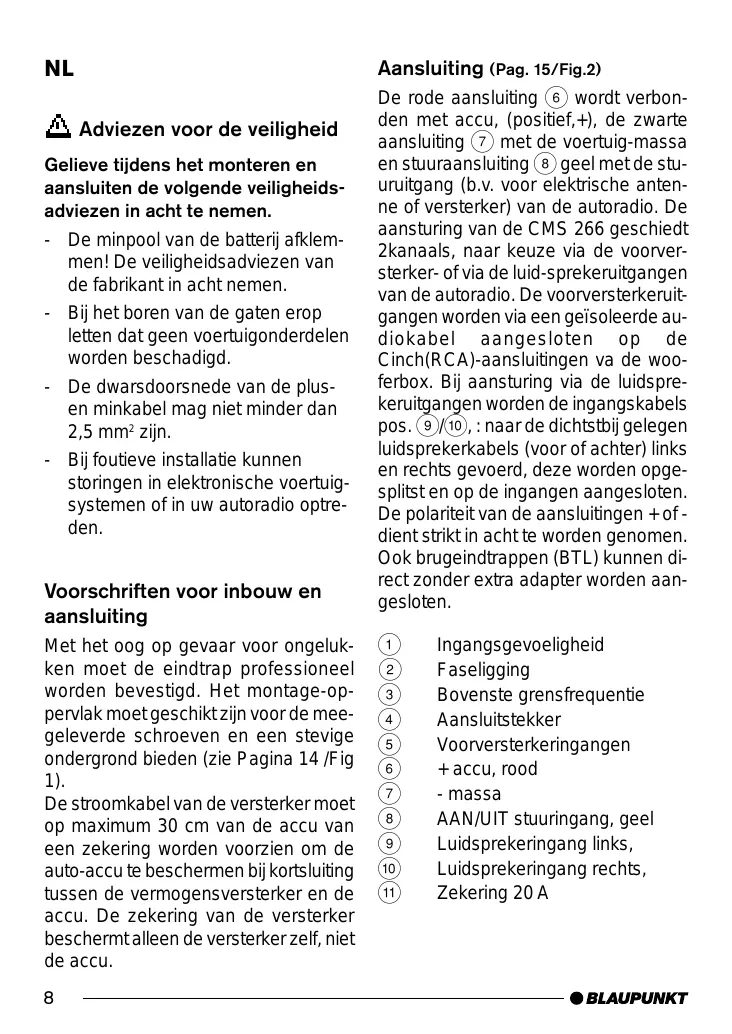

Gebruiksaanwijzing en inbouwhandleiding

Adviezen voor de veiligheid

Gelieve tijdens het monteren en aansluiten de volgende veiligheids- adviezen in acht te nemen.

• De minpool van de batterij afklemmen! De veiligheidsadviezen van de fabrikant in acht nemen.
• Bij het boren van de gaten erop letten dat geen voertuigonderdelen worden beschadigd.
• De dwarsdoorsnede van de plusen minkabel mag niet minder dan 2,5 mm ^2 zijn.
• Bij foutieve installatie kunnen storingen in elektronische voertuig-systemen of in uw autoradio optreden.

Voorschriften voor inbouw en aansluiting

Met het oog op gevaar voor ongelukken moet de eindtrap professioneel worden bevestigd. Het montage-op-pervlak moet geschikt zijn voor de mee-geleverde schroeven en een stevige ondergrond bieden (zie Pagina 14 /Fig 1).

De stroomkabel van de versterker moet op maximum 30 cm van de accu van een zekering worden voorzien om de auto-accu te beschermen bij kortsluiting tussen de vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu.

Aansluiting (Pag. 15/Fig.2)

De rode aansluiting ⑥ wordt verbonden met accu, (positief,+), de zwarte aansluiting ⑦ met de voertuig-massa en stuuraansluiting ⑧ geel met de stuuruitgang (b.v. voor elektrische antenne of versterker) van de autoradio. De aansturing van de CMS 266 geschiedt 2kanaals, naar keuze via de voorversterker- of via de luid-sprekeruitgangen van de autoradio. De voorversterkeruitgangen worden via een geïsoleerde audiokabel aangesloten op de Cinch(RCA)-aansluitingen va de wooferbox. Bij aansturing via de luidsprekeruitgangen worden de ingangskabels pos. ⑨/⑩, : naar de dichtstbij gelegen luidsprekerkabels (voor of achter) links en rechts gevoerd, deze worden opgesplitst en op de ingangen aangesloten. De polariteit van de aansluitingen + of -dient strikt in acht te worden genomen. Ook brugeindtrappen (BTL) kunnen direct zonder extra adapter worden aangesloten.

① Ingangsgevoeligheid
② Faseligging
③ Bovenste grensfrequentie
④ Aansluitstekker
⑤ Voorversterkeringangen
⑥ + accu, rood
⑦ - massa
⑧ AAN/UIT stuuringang, geel
⑨ Luidsprekeringang links,
⑩ Luidsprekeringang rechts,
⑪ Zekering 20 A

Instellingen

Als basisinstelling vóór de installatie adviseren wij de volgende standen van de regelaars:

gevoeligheid (gain) pos. ① op minimum, fase pos. ② op 0°, filter (crossover) pos. ③ op 80 Hz. Zet de installatie aan en kies van de cassette of cd een muziekstuk met nadrukkelijke basweergave. Zet het volume op uw stereoapparaat hoger, tot het gewenste geluidsniveau is bereikt. Draai nu de gainregelaar ① voorzichtig zover open dat u een duidelijke versterking van het basniveau hoort. Daarna kiest u met de cross-overregelaar ③ een filterinstelling die een basweergave met duidelijke contouren oplevert. Eventueel dient u de instelling van de gain-regelaar ① en de filterinstelling ③ afwisselend te optimaliseren. Bij dreunende basweergave met een overdreven volume is een filterinstelling met lage frequentie vereist. De faseregelaar moet zo worden ingesteld dat de bas zo goed mogelijk in het klankbeeld wordt geïntegreerd en niet als losse geluidsbron hoorbaar is.

Pas op! Controleer uw instelling van de CMS 266 ook met vol opengedraaide basregelaar en ev. ingeschakelde loudness. Een oversturing van de actieve wooferbox door een te hoog gekozen versterking (pos. ①) leidt tot vervormde klankweergave en kan de luidspreker beschadigen.
