CMS 266 - Lautsprecher BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Subwoofer fürs Auto
Marke	BLAUPUNKT
Modell	CMS 266
Stromversorgung	12 V (Fahrzeugbatterie)
Sicherung	20 A
Empfohlener Kabelquerschnitt	2,5 mm² mindestens
Crossover-Filter (Tiefpass)	Einstellbar, Standardwert 80 Hz
Gain-Einstellung	Ja, einstellbare Eingangsempfindlichkeit
Phaseneinstellung	Ja, 0° oder einstellbar
Eingänge	Hochpegel (Lautsprecherausgänge) und Niederpegel (Cinch/RCA)
Fernsteuerungsausgang	Ja, zur automatischen Einschaltung über gelbes Kabel
Verwendung	Verstärkung der Bässe im Fahrzeug
Installation	Sichere Montage, Anweisungen der Bedienungsanleitung beachten
Sicherheit	Sicherung weniger als 30 cm von der Batterie, angepasster Kabelquerschnitt
Kompatibilität	Mit Autoradios mit Vorverstärkerausgängen oder Lautsprecherausgängen
Ungefähre Abmessungen	Nicht angegeben, typisch für kompakten Subwoofer
Ungefähres Gewicht	Ca. 3-5 kg (Schätzung)
Pflege	Außenreinigung mit einem weichen, trockenen Tuch
Reparierbarkeit	Sicherung austauschbar, andere Reparaturen durch Fachpersonal
Allgemeine Informationen	Bedienungs- und Installationsanleitung als PDF verfügbar

Häufig gestellte Fragen - CMS 266 BLAUPUNKT

Wie schließe ich den Subwoofer CMS 266 an mein Autoradio an?

Verbinden Sie den roten Stecker ⑥ mit dem Pluspol der Batterie (nach der Sicherung), den schwarzen Stecker ⑦ mit der Masse und den gelben Stecker ⑧ mit dem Fernsteuerungsausgang des Autoradios (Antenne oder Verstärker). Für das Signal verwenden Sie entweder die Cinch-Eingänge ⑨/⑩ (wenn das Autoradio Vorverstärkerausgänge hat) oder die Hochpegeleingänge, indem Sie die Lautsprecherkabel vorne/hinten an die Klemmen ⑨/⑩ anschließen.

Welches Kabel für die Stromversorgung verwenden?

Verwenden Sie ein Kabel mit einem Querschnitt von 2,5 mm² mindestens für die Plus- und Minusverbindungen. Ein zu dünnes Kabel kann Überhitzung verursachen.

Wo soll die Sicherung platziert werden?

Die 20-A-Sicherung muss weniger als 30 cm von der Batterie entfernt auf dem Pluskabel angebracht werden, um die Batterie bei Kurzschluss zu schützen.

Wie stelle ich den Subwoofer für einen ausgewogenen Klang ein?

Stellen Sie zuerst den Gain (Empfindlichkeit) auf Minimum, die Phase auf 0° und den Filter auf 80 Hz. Erhöhen Sie die Lautstärke des Autoradios und drehen Sie dann langsam den Gain, bis eine klare Bassverstärkung erreicht ist. Passen Sie anschließend den Filter an, sodass die Bässe präsent sind, ohne den Klang zu verzerren.

Was tun, wenn die Bässe verzerrt oder zu laut sind?

Reduzieren Sie den Gain (Empfindlichkeit) und senken Sie die Grenzfrequenz des Filters (Taste ③). Eine Übersteuerung kann den Lautsprecher beschädigen.

Kann ich den Subwoofer an einen Brückenausgang (BTL) anschließen?

Ja, der CMS 266 akzeptiert Brückenausgänge direkt ohne zusätzlichen Adapter.

Der Subwoofer schaltet sich nicht ein, was überprüfen?

Überprüfen Sie zuerst die 20-A-Sicherung. Stellen Sie sicher, dass die gelbe Verbindung ⑧ ein 12-V-Signal erhält, wenn das Autoradio eingeschaltet ist. Kontrollieren Sie auch die schwarze Masse ⑦.

Welche Rolle spielt die Phaseneinstellung?

Die Phaseneinstellung (Taste ②) dient dazu, die Bässe des Subwoofers zeitlich mit den Lautsprechern des Autos abzugleichen. Drehen Sie daran, bis die Bässe natürlich integriert sind, ohne Phasenverschiebung.

Wie reinige und pflege ich den Subwoofer?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Vermeiden Sie chemische Mittel. Überprüfen Sie regelmäßig die Anschlüsse und die Sicherung.

Kann ich diesen Subwoofer in einem Auto ohne originales Autoradio verwenden?

Ja, wenn Ihre Audioquelle (Aftermarket-Autoradio, Smartphone über Adapter) über Hochpegelausgänge oder einen Line-Ausgang verfügt, können Sie ihn anschließen. Der Subwoofer benötigt eine dauerhafte 12-V-Stromversorgung und ein Steuersignal zum Einschalten.

BEDIENUNGSANLEITUNG CMS 266 BLAUPUNKT

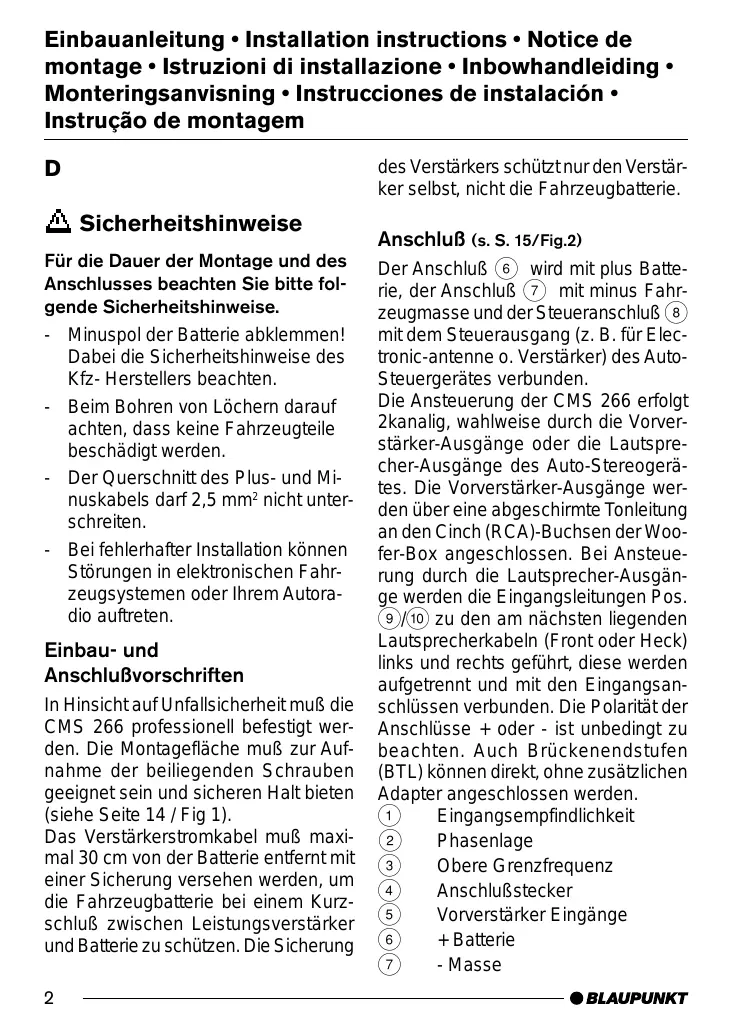

Bedienungs- und Einbauanleitung

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz- Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels darf 2,5 mm² nicht unterschreiten.
• Bei fehlerhafter Installation können Störungen in elektronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten.

Einbau- und Anschlußvorschriften

In Hinsicht auf Unfallsicherheit muß die CMS 266 professionell befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten (siehe Seite 14 / Fig 1).

Das Verstärkerstromkabel muß maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluß zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie.

Anschluß (s. S. 15/Fig.2)

Der Anschluß ⑥ wird mit plus Batterie, der Anschluß ⑦ mit minus Fahrzeugmasse und der Steueranschluß ⑧ mit dem Steuerausgang (z. B. für Electronic-antenne o. Verstärker) des Auto-Steuergerätes verbunden.

Die Ansteuerung der CMS 266 erfolgt 2kanalig, wahlweise durch die Vorverstärker-Ausgänge oder die Lautsprecher-Ausgänge des Auto-Stereogerätes. Die Vorverstärker-Ausgänge werden über eine abgeschirmte Tonleitung an den Cinch (RCA)-Buchsen der Woofer-Box angeschlossen. Bei Ansteuerung durch die Lautsprecher-Ausgänge werden die Eingangsleitungen Pos. ⑨/⑩ zu den am nächsten liegenden Lautsprecherkabeln (Front oder Heck) links und rechts geführt, diese werden aufgetrennt und mit den Eingangsanschlüssen verbunden. Die Polarität der Anschlüsse + oder - ist unbedingt zu beachten. Auch Brückenendstufen (BTL) können direkt, ohne zusätzlichen Adapter angeschlossen werden.

① Eingangsempfindlichkeit
② Phasenlage
③ Obere Grenzfrequenz
④ Anschlußstecker
⑤ Vorverstärker Eingänge
⑥ + Batterie
⑦ - Masse

8 9 10 11
EIN/AUS Steuereingang
Lautsprecher-Eingang links
Lautsprecher-Eingang rechts
Sicherung 20 A

Einstellungen

Als Grundeinstellung vor der Inbetriebnahme empfehlen wir folgende Reglerpositionen: Empfindlichkeit (Gain) Pos. ① auf Minimum, Phase Pos. ② auf 0°, Filter (Crossover) Pos. ③ auf 80 Hz. Schalten Sie die Anlage ein und wählen Sie von Cassette oder CD ein Musikstück mit ausgeprägter Basswiedergabe. Erhöhen Sie die Lautstärke an Ihrem Stereogerät bis zum gewünschten Lautstärkepegel. Drehen Sie nun den Gainregler ① vorsichtig so weit auf, bis Sie eine deutliche Verstärkung des Basspegels hören. Danach wählen Sie mit dem Crossoverregler ③ eine Filtereinstellung, die einen gut kontounierten Bass erreicht. Eventuell müssen Sie die Gainreglereinstellung ① und die Filtereinstellung ③ wechselweise optimieren.

Dröhnender Bass mit übertriebenen Volumen erfordert eine Filtereinstellung mit niedriger Frequenz.

Der Phasenregler soll so eingestellt werden daß sich der Bass möglichst gut in das Klangbild integriert und nicht als einzelne Quelle hörbar wird.

Überprüfen Sie Ihre Einstellungen der CMS 266 auch mit voll aufgedrehtem Bassregler und ggf. eingeschalteter Loudness. Eine Übersteuerung der ACTIV-WOOFER-BOX durch zu hoch gewählte Verstärkung (Pos. ①) führt zu verzerrter Wiedergabe und kann den Lautsprecher zerstören.
