CMS 266 - Enceinte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif pour voiture
Marque	BLAUPUNKT
Modèle	CMS 266
Alimentation	12 V (batterie véhicule)
Fusible	20 A
Section de câble recommandée	2,5 mm² minimum
Filtre crossover (passe-bas)	Réglable, valeur par défaut 80 Hz
Réglage de gain	Oui, sensibilité d'entrée ajustable
Réglage de phase	Oui, 0° ou réglable
Entrées	Haut niveau (sorties haut-parleurs) et bas niveau (Cinch/RCA)
Sortie commande	Oui, pour allumage automatique via fil jaune
Utilisation	Amplification des graves dans véhicule
Installation	Montage sécurisé, respect des consignes de la notice
Sécurité	Fusible à moins de 30 cm de la batterie, section câble adaptée
Compatibilité	Avec autoradios équipés de sorties préampli ou haut-parleurs
Dimensions approximatives	Non communiquées, typique de caisson compact
Poids approximatif	Environ 3-5 kg (estimation)
Entretien	Nettoyage extérieur avec un chiffon doux et sec
Réparabilité	Fusible interchangeable, autre réparation par professionnel
Informations générales	Notice d'utilisation et d'installation disponible en PDF

FOIRE AUX QUESTIONS - CMS 266 BLAUPUNKT

Comment brancher le caisson de basses CMS 266 à mon autoradio ?

Connectez la prise rouge ⑥ à la borne positive de la batterie (après le fusible), la prise noire ⑦ à la masse, et la prise jaune ⑧ à la sortie de commande de l'autoradio (antenne ou ampli). Pour le signal, utilisez soit les entrées Cinch ⑨/⑩ (si l'autoradio a des sorties préampli), soit les entrées haut niveau en reliant les fils d'enceinte avant/arrière aux bornes ⑨/⑩.

Quel type de câble utiliser pour l'alimentation ?

Utilisez un câble de section 2,5 mm² minimum pour les connexions positive et négative. Un câble trop fin peut provoquer des surchauffes.

Où placer le fusible ?

Le fusible de 20 A doit être placé à moins de 30 cm de la batterie, sur le câble positif, pour protéger la batterie en cas de court-circuit.

Comment régler le caisson pour un son équilibré ?

Commencez par mettre le gain (sensibilité) au minimum, la phase à 0° et le filtre à 80 Hz. Augmentez le volume de l'autoradio, puis tournez doucement le gain jusqu'à obtenir une amplification claire des graves. Ajustez ensuite le filtre pour que les basses soient bien présentes sans déformer le son.

Que faire si les basses sont déformées ou trop fortes ?

Réduisez le gain (sensibilité) et abaissez la fréquence de coupure du filtre (bouton ③). Une suralimentation peut endommager le haut-parleur.

Puis-je connecter le caisson sur une sortie en pont (BTL) ?

Oui, le CMS 266 accepte les sorties en pont directement sans adaptateur supplémentaire.

Le caisson ne s'allume pas, que vérifier ?

Vérifiez d'abord le fusible de 20 A. Assurez-vous que la connexion jaune ⑧ reçoit bien un signal 12 V lorsque l'autoradio est allumé. Contrôlez aussi la masse noire ⑦.

Quel est le rôle du réglage de phase ?

Le réglage de phase (bouton ②) permet d'aligner temporellement les graves du caisson avec les haut-parleurs de la voiture. Tournez-le jusqu'à ce que les basses s'intègrent naturellement sans déphasage.

Comment nettoyer et entretenir le caisson ?

Nettoyez l'extérieur avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connexions et le fusible.

Puis-je utiliser ce caisson dans une voiture sans autoradio d'origine ?

Oui, si votre source audio (autoradio après-vente, smartphone via adaptateur) dispose de sorties haut niveau ou d'une sortie ligne, vous pouvez le brancher. Le caisson nécessite une alimentation 12 V permanente et un signal de commande pour s'allumer.

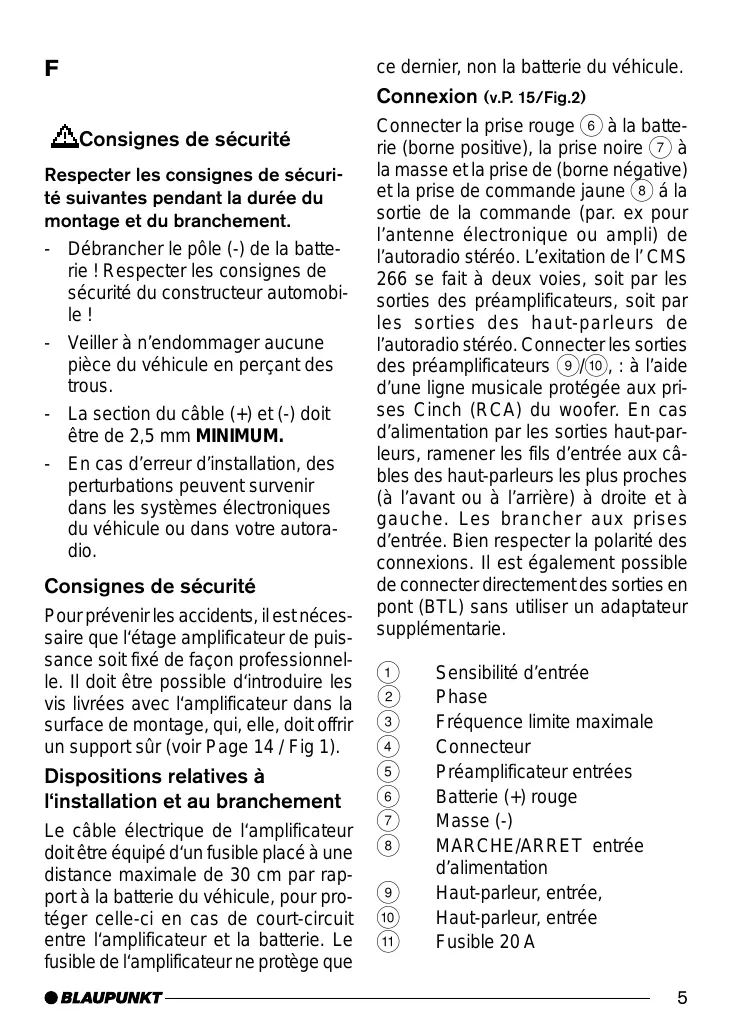

MODE D'EMPLOI CMS 266 BLAUPUNKT

Notice d'emploi et de montage

Consignes de sécurité

Respecter les consignes de sécurité suivantes pendant la durée du montage et du branchement.

• Débrancher le pôle (-) de la batterie ! Respecter les consignes de sécurité du constructeur automobile !
• Veiller à n'endommager aucune pièce du véhicule en perçant des trous.
• La section du câble (+) et (-) doit être de 2,5 mm MINIMUM.
• En cas d'erreur d'installation, des perturbations peuvent survenir dans les systèmes électroniques du véhicule ou dans votre autoradio.

Consignes de sécurité

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr (voir Page 14 / Fig 1).

Dispositions relatives à l'installation et au branchement

Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule.

Connexion (v.P. 15/Fig.2)

Connector la prise rouge ⑥ à la batterie (borne positive), la prise noire ⑦ à la masse et la prise de (borne négative) et la prise de commande jaune ⑧ à la sortie de la commande (par. ex pour l'antenne électronique ou ampli) de l'autoradio stéréo. L'exitation de l' CMS 266 se fait à deux voies, soit par les sorties des préamplificateurs, soit par les sorties des haut-parleurs de l'autoradio stéréo. Connecter les sorties des préamplificateurs ⑨/⑩, : à l'aide d'une ligne musicale protégée aux prises Cinch (RCA) du woofer. En cas d'alimentation par les sorties haut-parleurs, ramener les fils d'entrée aux câbles des haut-parleurs les plus proches (à l'avant ou à l'arrière) à droite et à gauche. Les brancher aux prises d'entrée. Bien respecter la polarité des connexions. Il est également possible de connecter directement des sorties en pont (BTL) sans utiliser un adaptateur supplémentarie.

① Sensibilité d'entrée
② Phase
③ Fréquence limite maximale
(4) Connecteur
⑤ Préamplificateur entrées
⑥ Batterie (+) rouge
⑦ Masse (-)
⑧ MARCHE/ARRET entrée d'alimentation
⑨ Haut-parleur, entrée,
⑩ Haut-parleur, entrée
⑪ Fusible 20 A

Reglages

Comme réglage par défaut avant la mise en service, nous recommandons les positions de réglage suivant : sensibilité (gain) pos. ① sur minimum, phase pos. ② sur 0°.

Filtre crossover pos. ③ sur 80 Hz.

Allumez l'appareil et choisissez un morceau de musique comportant des graves bien marquées sur une cassette ou un CD. Augmentez le volume sur votre appareil stéréo jusqu'au niveau voulu. Tournez maintenant le bouton de réglage du gain avec précaution jusqu'à ce que vous entendiez une amplification nette du niveau des graves. Ensuite, utilisez le bouton de réglage de crossover ③ pour choisir un réglage de filtre qui atteint une grave bien contournée. Il vous faudra éventuellement optimiser alternativement le réglage de gain ① et le réglage de filtre ③.

Les basses résonnantes au volume exagéré exigent un réglage de filtre à fréquence faible.

Le régulateur de phase doit être réglé de façon à ce que le son grave s'intègre bien dans l'image sonore et ne devient pas le seul son audible.

Vérifier les réglages CMS 266 en tournant à fond le bouton de réglage des graves et, le cas échéant, avec un loudness activé. Une suralimentation du WOOFER ACTIV due à une amplification trop ① élevée a pour conséquence une déformation acoustique de la réproduction sans parler du risque d'endommagement du haut-parleur.

Note di sicurezza

Sous réserve de modifications!
