Producttype	Afstandsbediening voor CD-wisselaar
Merk	BLAUPUNKT
Model	CDC-FM08
Afmetingen (afstandsbediening)	99 x 23 x 54 mm
Afmetingen (modulator)	87 x 26 x 56 mm
Gewicht	Niet gespecificeerd
Voeding	12 V via ontsteking (plus permanent en plus contact)
FM-uitgangsfrequentie	88,7 MHz of 89,1 MHz (schakelbaar)
Audiofrequentierespons	20 - 15.000 Hz ± 3 dB
Harmonische vervorming	< 0,25%
Hoofdfuncties	Bediening CD-wisselaar, FM-frequentie-instelling, reset
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen schurende producten gebruiken.
Veiligheid	Accu loskoppelen voor montage; houd u aan de richtlijnen van de autofabrikant
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkende Blaupunkt-dealer
Algemene informatie	Gebruik een specifieke adapter voor sommige voertuigen (Audi, Seat, VW)

Veelgestelde vragen - CDC-FM08 BLAUPUNKT

Hoe installeer ik de afstandsbediening CDC-FM08 in mijn voertuig?

Koppel voor de installatie de accu los. Bevestig de afstandsbediening met dubbelzijdig plakband of klittenband. Sluit de ontvangerinterface aan volgens het schema in de handleiding. Stel de frequentie (88,7 of 89,1 MHz) in met de knop RF FREQ op de modulator.

Hoe stel ik de FM-uitgangsfrequentie in?

Gebruik een schroevendraaier om de knop RF FREQ aan de zijkant van de modulatorkast te draaien. Kies tussen 88,7 MHz en 89,1 MHz een frequentie die niet door een lokaal station wordt gebruikt.

Wat moet ik doen als de afstandsbediening niet aangaat?

Controleer de zekering van de ontvangerinterface. Vervang deze indien nodig. Zorg ervoor dat de 12V-voedingskabel correct is aangesloten (plus contact en plus permanent).

Hoe voer ik een reset uit van de afstandsbediening?

Druk kort op de resetknop op de achterkant van de afstandsbediening met een houten potlood of balpen. Deze handeling kan storingen oplossen.

Het afspelen van de CD hapert constant in de auto, wat moet ik doen?

Controleer of de transportschroeven van de CD-wisselaar zijn verwijderd. Zorg ervoor dat de wisselaar onder de juiste hoek is gemonteerd en dat de verticale/horizontale afstelling juist is (zie handleiding van de wisselaar).

Welke frequentie moet ik op mijn autoradio selecteren?

Stel uw autoradio in op dezelfde frequentie als die op de modulator is gekozen (88,7 of 89,1 MHz). Sla deze op onder een zendertoets voor eenvoudige toegang.

Hoe sluit ik de ontvangerinterface aan?

Sluit de antennekabel van het voertuig aan op de ingang van de interface en verbind vervolgens de antenne-uitgang van de interface met de autoradio. Verbind de 8-polige kabel van de CD-wisselaar met de interface. Gebruik indien nodig een adapter (ref. 7 607 889 093).

Kan ik de RDS-functie op mijn autoradio gebruiken?

Voor een storingsvrije werking wordt aanbevolen de functie RDS AF (alternatieve frequentie) op uw autoradio uit te schakelen.

Wat moet ik doen bij condensatie op de leeseenheid?

Verwijder het CD-vak en laat de deur van de wisselaar ongeveer een uur open staan om de condensatie te laten verdampen.

Waar vind ik reserveonderdelen of reparatie?

Neem contact op met een erkende Blaupunkt-dealer. Zekeringen zijn in de handel verkrijgbaar; respecteer de op het apparaat aangegeven waarden.

GEBRUIKSAANWIJZING CDC-FM08 BLAUPUNKT

Inbouw- en aansluithandleiding

Aanwijzingen voor de veiligheid

Lees voordat u de afstandsbediening CDC-FM 08 inbouwt de volgende inbouw- en aansluitvoorschriften.

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij moeten de veiligheidsinstructies van de autofabrikant (airbag, alarminstallaties, boardcomputer, wegrijblokkering) worden opgevolgd.

Let er bij het boren van gaten op dat er geen onderdelen van de auto (accu, kabels, zekeringkasten, brandstofleidingen) worden beschadigd.

Monteer de cd-wisselaar in uw auto volgens de met de cd-wisselaar meegeleverde inbouwhandleiding.

Aansluiting van de voeding

Voor probleemloos functioneren moet de plus via het contactslot en een continue pluspool zijn aangesloten. Leg de verbindingen voor de voeding aan volgens de afbeelding in fig. 2. Houd u voor de aansluiting van de cd-wisselaar aan de met de cd-wisselaar meegeleverde inbouwhandleiding. Onderbreek voor de duur van de montage in ieder geval de massaverbinding van de accu. Deze maatregel dient voor uw eigen veiligheid en beveiligt het apparaat tegen schade door onjuiste spanning tijdens de montage.

Let op: Monteer eerst de cd-wisselaar volgens de met de cd-wisselaar meegeleverde inbouwhandleiding en sluit deze aan.

Installatie van de ontvanger-interface

De ontvanger-interface produceert een FM-signaal dat via de antenne-ingang aan de autoradio wordt toegevoerd.

• Zoek een geschikte plaats om de ontvanger-interface in te bouwen, bijvoorbeeld achter het dashboard in de buurt van de autoradio. Let er daarbij op dat de antennekabel aan de zijkant van de auto moet worden verbonden met de interface.
• Bevestig de interface met de meegeleverde schroeven. Maak de antenne-aansluiting van uw radio los en sluit deze aan op de desbetreffende ingang van de ontvanger-interface.
• Verbind de antenne-uitgang van de ontvanger-interface met uw autoradio.

Let op: Eventueel zijn voor de aansluiting van de antennekabel afzonderlijke aansluitadapters nodig (niet meegeleverd).

• Sluit de voedingskabels aan volgens de afbeelding in fig. 2.
• Stel met een schroevendraaier de frequentie in waarop het signaal moet worden doorgegeven (schakelaar). U kunt kiezen tussen de frequenties 88,7 MHz en 89,1 MHz. Kies een frequentie die niet door een lokale radiozender wordt gebruikt. De schakelaar voor de instelling van de frequentie bevindt zich aan een van de lange kanten van de behuizing en is gemarkeerd met RF FREQ.
• Sluit de achtpolige kabel van de cd-wisselaar aan op de ontvanger-interface. Voor de cd-wisselaar CDC-A 05 heeft u bovendien de adapterkabel 7 607 889 093 nodig.

Installatie van de afstandsbediening

De afstandsbediening hoeft niet vast in het auto-interieur te worden gemonteerd. U kunt de afstandsbediening bijvoorbeeld met zelfklevend klittenband bevestigen, zie fig. 1.

• Zoek een geschikte plaats voor bevestiging van de afstandsbediening. U moet de afstandsbediening op deze plek gemakkelijk kunnen bereiken.
• Bevestig de afstandsbediening, of zorg ervoor dat deze tijdens het rijden niet kan verschuiven.
• Leg de kabel van de afstandsbediening naar de ontvanger-interface.
• Verbind de achtpolige aansluiting van de kabel met de ontvanger-interface. Herstel na voltooiing van alle aansluit- en montagewerkzaamheden de voedingsspanning.

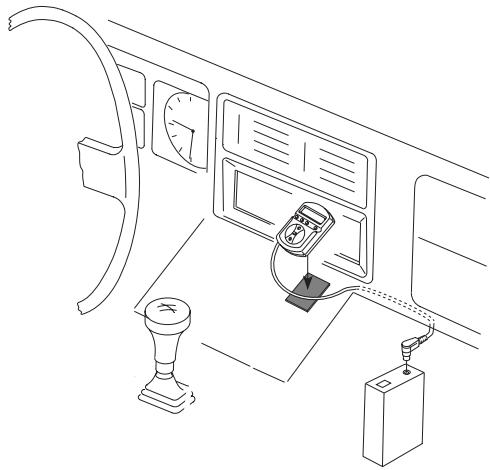

Fig. 1 Mogelijke installatie van de afstandsbediening met zelfklevend klittenband.

Eerste maal in gebruik nemen

Nadat u alle aansluit- en montagewerkzaamheden hebt voltooid, sluit u de elektrische verbindingen weer aan.

Schakel de afstandsbediening CDCFM 08 in door op toets ▸ te drukken. Druk nu met een potlood of een ballpoint op de resetknop die zich op de achterzijde van de afstandsbediening bevindt.

Let op: Bij storingen van de installatie tijdens het gebruik dient u kort op de resetknop te drukken.

• Stel op uw autoradio de frequentie in die u eerder hebt gekozen op de ontvanger-interface. Stel de gewenste frequentie in zoals beschreven in de gebruiksaanwijzing van uw autoradio.

Let op: Wanneer u een zoekfunctie wilt gebruiken om de zender in te stellen, dient u eerst de cd-weergave in te schakelen (zie „Cd-weergave starten“).

• Bewaar de gekozen frequentie indien mogelijk onder een van de voorkeuzetoetsen. Volg hierbij de aanwijzingen en opmerkingen in de gebruiksaanwijzing van uw autoradio.

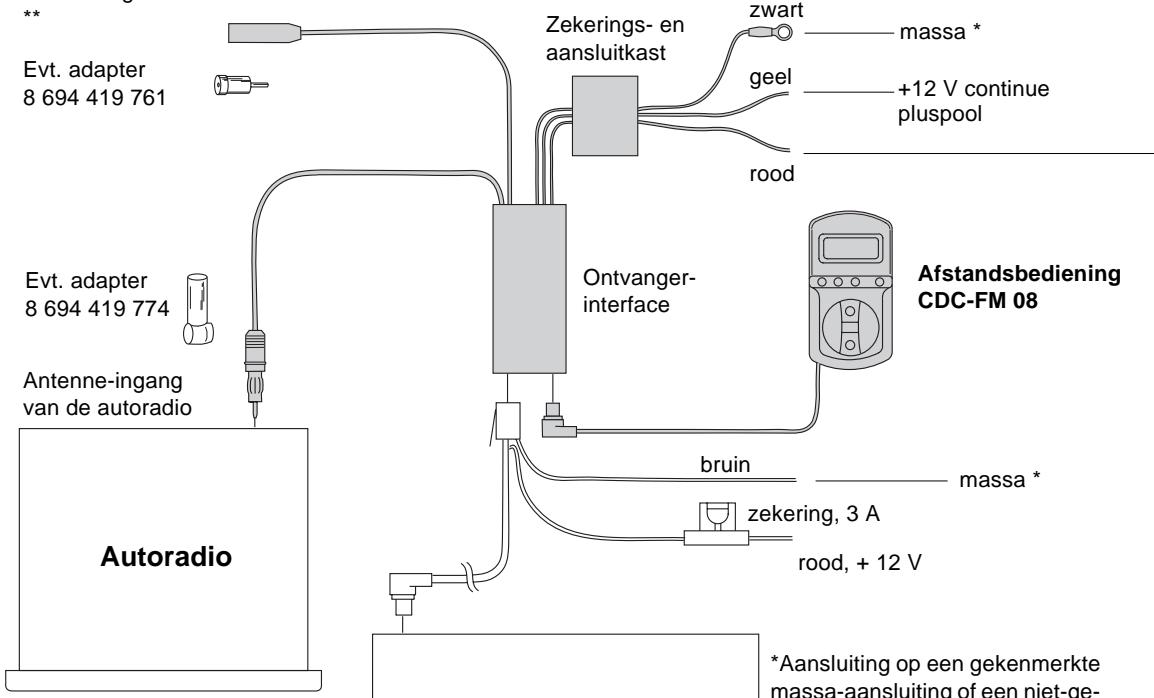

Elektrisch aansluitschema

Aansluiting van de autoantenne

Aansluiting op een gekenmerkte massa-aansluiting of een niet-gelakt, blank metalen chassisdeel. *Evt. adapter 7 691 290 202 (AUDI, SEAT, VW)

Fig. 2 Elektrische aansluitingen

Aansluiting op een spanningsbron van 12 Volt die bij ingeschakeld contact geactiveerd, en bij uitgeschakeld contact gedeactiveerd is.

Attentie: Wanneer de autoradio uitsluitend wordt aangesloten via de pluspool van de accu, dient de volgende aansluiting te worden gekozen:

Aansluiting op de 12 V-schakelspanningsuitgang van de autoradio (bv. geschakelde plus voor een versterker).

Attentie: Bij Blaupunkt-autoradio's met TIM-functie mag de geschakelde plusuitgang voor de antenne niet worden gebruikt.

Let op: Voor storingsvrij functioneren dient de RDS-radiofunctie AF (Alternatieve Frequentie) te worden uitgeschakeld.

Aanwijzingen voor het opsporen van fouten

Fout	Oorzaak	Oplossing
Cd-wisselaar werkkt nicht.	Zekering doorgebrand. Slechte massaverbinding van de cd- wisselaar. Geen magazijn geplaatst, geen cd's in het magazijn, cd's verkeerd geplaatst.	Vervang de zekering. Maak een verbinding met de massa. Plaats de cd's en het magazijn op de correcte wijze.
Cd worden afgespeeld, maar geen muziek te horen.	Slechte verbinding met de ontvanger- interface. Slechte aarding van de ontvanger-in- terface. Zekering van de ontvanger-interface doorgebrand. Autoradio Niet op de juiste freiagentie afgestemd (88,7 MHz of 89,1 MHz). Vochtafzetting op de leseesenheid van de cd-wisselaar.	Let op de correcte verbindingen:tussen de componenten. Maak een correcte verbinding met de massa. Vervang de zekering. Stel de autoradio juist in. Verwijder het magazijn en LAST het luik van de wisselaar ca. een eer open- staan.
Geen aanduiding op de afstandsbediening.	Zekering van de ontvanger-interface doorgebrand.	Vervang de zekering.
Continu „springen“ van de muziekweergave tijdens de rit.	Schroeven van de transportbeveilig ing van de cd-wisselaar Niet verwijderd. Stelschroeven voor verticale / horiz- tale montage Niet juist ingesteld. Cd-wisselaar in onjuiste hoek gemon- teerd.	Verwijder de schroeven. Stel de juiste positie in. Installeer de cd-wisselaar in de juiste hoek.

Mocht een fout niet kunnen worden opgelost met een van deze maatregelen, dan kunt u contact opnemen met een geautoriseerde Blaupunkt-dealer.

Technische gegevens

Uitgangsfrequentie:

88,7 MHz, 89,1 MHz, schakelbaar

Frequentiebereik: 20-15 000 Hz ± 3 dB

Vervormingsfactor:

< 0,25%

Afmetingen (bxhxd):

Commander: 99 × 23 × 54 mm

Modulator: 87 × 26 × 56 mm
