CDC-FM08 - Control remoto BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Control remoto para cargador de CD
Marca	BLAUPUNKT
Modelo	CDC-FM08
Dimensiones (control remoto)	99 x 23 x 54 mm
Dimensiones (modulador)	87 x 26 x 56 mm
Peso	No especificado
Alimentación	12 V mediante encendido (más permanente y más contacto)
Frecuencia de salida FM	88,7 MHz o 89,1 MHz (conmutable)
Respuesta en frecuencia de audio	20 - 15 000 Hz ± 3 dB
Distorsión armónica	< 0,25 %
Funciones principales	Control del cargador de CD, ajuste de frecuencia FM, reinicio
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos
Seguridad	Desconectar la batería antes del montaje; respetar las instrucciones del fabricante del automóvil
Piezas de repuesto y reparabilidad	Contactar a un distribuidor autorizado de Blaupunkt
Información general	Usar un adaptador específico para algunos vehículos (Audi, Seat, VW)

Preguntas frecuentes - CDC-FM08 BLAUPUNKT

¿Cómo instalar el control remoto CDC-FM08 en mi vehículo?

Antes de la instalación, desconecte la batería. Fije el control remoto con cinta autoadhesiva o una banda de velcro. Conecte la interfaz del receptor según el esquema del manual. Ajuste la frecuencia (88,7 o 89,1 MHz) usando el botón RF FREQ en el modulador.

¿Cómo ajustar la frecuencia de salida FM?

Use un destornillador para girar el botón RF FREQ en el lateral de la carcasa del modulador. Elija entre 88,7 MHz y 89,1 MHz una frecuencia no utilizada por una estación local.

¿Qué hacer si el control remoto no se enciende?

Verifique el fusible de la interfaz del receptor. Reemplácelo si es necesario. Asegúrese de que el cable de alimentación de 12 V esté correctamente conectado (más contacto y más permanente).

¿Cómo realizar un reinicio del control remoto?

Presione brevemente el botón de reinicio en la parte posterior del control remoto con un lápiz de madera o un bolígrafo. Esta operación puede resolver perturbaciones de funcionamiento.

La lectura del CD salta constantemente en el coche, ¿qué hacer?

Verifique que los tornillos de transporte del cargador de CD han sido retirados. Asegúrese de que el cargador esté montado en el ángulo correcto y que el ajuste vertical/horizontal sea apropiado (ver manual del cargador).

¿Qué frecuencia debo seleccionar en mi autorradio?

Ajuste su autorradio a la misma frecuencia que la elegida en el modulador (88,7 o 89,1 MHz). Guárdela en un botón de estación para un acceso fácil.

¿Cómo conectar la interfaz del receptor?

Conecte el cable de antena del vehículo a la entrada de la interfaz, luego conecte la salida de antena de la interfaz al autorradio. Conecte el cable de 8 polos del cargador de CD a la interfaz. Use un adaptador si es necesario (ref. 7 607 889 093).

¿Puedo usar la función RDS en mi autorradio?

Para un funcionamiento sin perturbaciones, se recomienda desactivar la función RDS AF (frecuencia alternativa) en su autorradio.

¿Qué hacer en caso de condensación en la unidad de lectura?

Retire el compartimento de CD y deje la puerta del cargador abierta durante aproximadamente una hora para permitir que la condensación se evapore.

¿Dónde encontrar piezas de repuesto o reparación?

Diríjase a un distribuidor autorizado de Blaupunkt. Los fusibles están disponibles en el comercio; respete los valores indicados en el aparato.

MANUAL DE USUARIO CDC-FM08 BLAUPUNKT

Instrucciones de instalación y conexión

Indicaciones de seguridad

Antes de realizar la instalación de su mando a distancia CDC-FM 08, es imprescindible que lea las instrucciones adjuntas de instalación y conexión.

El polo negativo de la batería debe estar desembornado mientras se realiza el montaje y la conexión.

Al hacerlo, tiene que observar las indicaciones de seguridad del fabricante del vehículo (airbag, alarma, ordenador de abordo, bloqueos antirrobo).

Al taladrar o agujerear, tenga cuidado de no dañar ninguna parte del vehículo (batería, cable, caja de fusibles, conductos del combustible).

Instale el Cambiadiscos en su vehículo siguiendo las instrucciones de montaje que se especifican para el cambiadiscos.

Conexión eléctrica

Para un funcionamiento correcto, el cable positivo tiene que estar conectado tanto al contacto del encendido como al contacto del positivo continuo.

Realice las conexiones de corriente según se especifica en el cuadro de la fig. 2. Al establecer la conexión del Cambiadiscos, observe sus instrucciones de montaje. Mientras duren los problemas de montaje e instalación, no conecte la conexión a tierra de la batería. Esta medida contribuye a su propia seguridad y protege el aparato de posibles daños de tensión durante el montaje.

Nota: Monte en primer lugar el Cambiadiscos. Al hacerlo, observe las instrucciones de montaje del mismo y a continuación conéctelo.

Instalación del modulador

El modulador genera una señal FM alimentada por la entrada de antena de la radio.

• Busque un lugar apropiado para instalar el modulador, por ejemplo, bajo del tablero de instrumentos, cerca del equipo de radio. Tenga en cuenta que el cable de la antena que se halla en el vehículo debe unirse al modulador.
• Fije el modulador con los tornillos suministrados.
• Separe la unión de antena de su radio y conéctela a la correspondiente entrada del modulador.
• Conecte la calidad de antena del modulador a su equipo de radio.

Nota: En algunos casos, se necesitan adaptadores de conexión especiales (no incluidos en el suministro) para realizar la conexión de los cables de antena.

• Conecte los cables del suministro de tensión siguiendo el cuadro de la fig. 2.
• Mediante un destornillador sintonice la frecuencia en la que la señal se debe emitir (interruptor). Vd. puede seleccionar entre las frecuencias 88.7 MHz y 89.1 MHz. Seleccione una frecuencia que no se use para una emisora de radio local. El interruptor para realizar la sintonización de frecuencias se encuentra en un lateral de la carcasa con la indicación RF FREQ.
• Conecte el cable de 8 polos del cambiadiscos al modulador. El cambiadiscos CDC-A 05 precisa además el cable adaptador 7 607 889 093.

Instalación del mando a distancia

No es necesario montar el mando a distancia de forma fija en el interior del vehículo. Vd. puede colocar el mando a distancia, por ejemplo mediante una cinta de velcro, fig. 1.

• Elija un lugar adecuado para situar el mando a distancia. Recuerde que tiene que poder alcanzarlo con comodidad.
• Sitúe o asegure el mando a distancia de tal forma que no se deslice durante el viaje.
• Lleve el cable del mando a distancia hasta el modulador.
• Una la conexión de 6 polos del cable al modulador.
• Una vez finalizada la conexión y el montaje, establezca de nuevo el suministro de tensión.

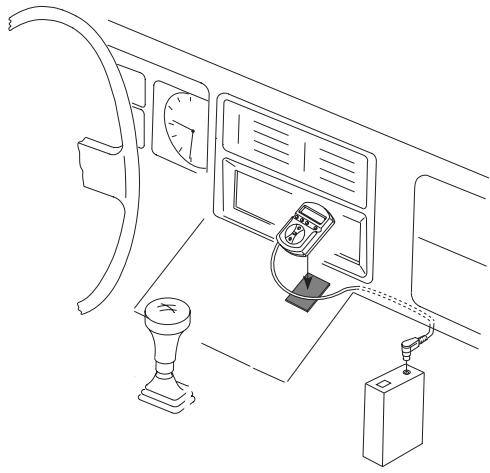

Fig.1 Sugerencia de instalación del mando a distancia empleando una cinta velcro.

Primera puesta en funcionamiento

Una vez realizadas todas las conexiones y los trabajos de montaje, establezca de nuevo las conexiones eléctricas.

• Encienda el mando a distancia CDC-FM 08 pulsando la tecla ► II. Presione ahora con un lapicero o un bolígrafo el botón reset que se encuentra en la parte posterior del mando a distancia.

Nota: Si se presentan algunos problemas en el funcionamiento del equipo durante su servicio, pulse brevemente el botón reset.

• Sintonice en el equipo de radio la frecuencia que había seleccionado anteriormente en el modulador. Para sintonizar la frecuencia deseada, proceda como se indica en el manual de su radio.

Nota: Si Vd. desea hacer uso de la sintonización automática para seleccionar una emisión, active en primer lugar la reproducción de los CDs (consulte el apartado "Iniciar la reproducción de los CDs").

• Le recomendamos memorizar la frecuencia seleccionada en una tecla de estación. Al hacerlo, observe las notas e indicaciones que aparecen en el manual de instrucciones de su radio.

Esquema de conexiones eléctricas

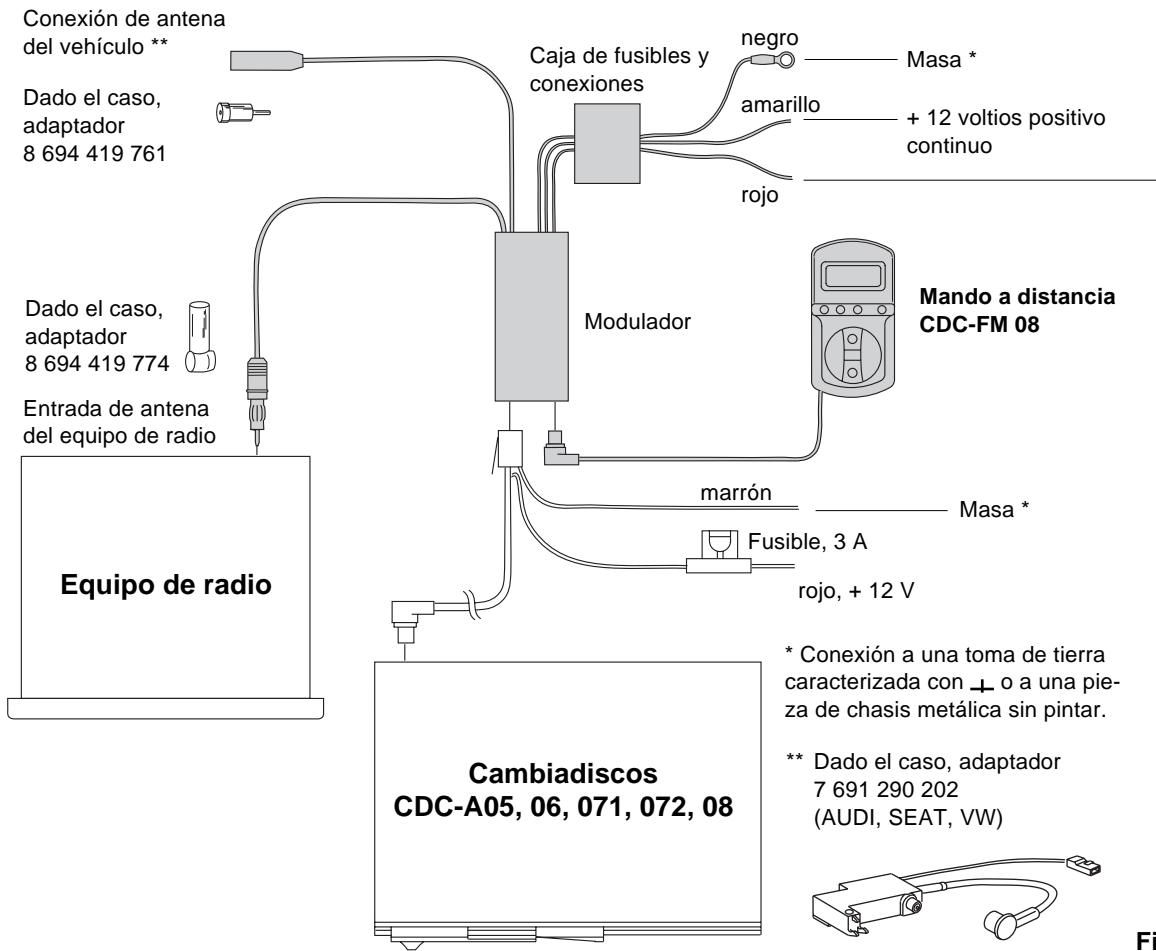

Fig. 2 Conexiones eléctricas.

Conexión a una fuente de corriente de 12 voltios que se activa con el encendido del vehículo y se desactiva al apagar el encendido del vehículo.

Atención: En caso de conectar la radio única y exclusivamente a la batería +, se debe seleccionar el siguiente tipo de conexión.

Conexión a la calidad de tensión de conmutación de 12 voltios de la radio (p. ej. positivo de conmutación para un amplificador).

Atención: En las radios Blaupunkt con referencia TIM, está prohibido usar la calidad positiva de conmutación para la antena.

Nota: Para garantizar un funcionamiento exento de perturbaciones, es preciso desactivar la referencia «RDS» AF (frecuencia alternativa).

Instrucciones para la búsqueda de fallos

Fallos	Causas	Medidas aayar
·El Cambiadiscos no funciona.	·Fusible fundido. ·Conexión a tierra del Cambiadiscos incorrecta. ·No se ha introducido el cargador, el cargador no contiene ningún CD, los CDs están mal colocados.	·Cambie el fusible. ·Establezca la conexión a tierra. ·Introduzca debridamente los CDs y el cargador.
·El CD se reproduce pero no se eschucha música.	·Conexión incorrecta con el modulador. ·Puesta a tierra del modulador incorrecta. ·Fusible del modulador fundido. ·El equipo de radio no está ajustado a la Frequencia correcta (88.7 MHz o 89.1 MHz). ·Humedad en launidad lectora del Cambiadiscos.	·Asegúrese de que las conexiones de los componentes Sean las apropiadas. ·Establezca correctamente lapellita a tierra. ·Cambie el fusible. ·Sintonice correctamente el equipo de radio. ·Retire el cargador y deben abierta la tapa del Cambiadiscos durante una hora aproximamente.
·En el mando a distancia no aparece ninguna indicación.	·Fusible del modulador fundido.	·Cambie el fusible.
·"Saltos" persistentes en la reproducción de música durante el viaje.	·No se han retirado los tornillos de seguro de transporte del Cambiadiscos. ·Tornillos de ajuste para el montaje vertical/horizontal mal colocados. ·Cambiadiscos montado en el ángulo indefinido.	·Retire los tornillos. ·Colque los tornillos en su posición correcta. ·Instale el Cambiadiscos en el ángulo adecuado.

En caso de no conseguir eliminar un fallo con ayuda de estas medidas, diríjase a un centro autorizado Blaupunkt.

Datos técnicos

Frecuencia de

salida: 88,7 MHz, 89,1 MHz conmutable

Respuesta: 20 - 15.000 Hz ± 3dB

Coeficiente de

distorsión: < 0,25%

Dimensiones

(an x al x p):

Mando a distancia: 99 × 23 × 54 mm

Modulador: 87 × 26 × 56 mm
