CDC-FM08 - Controle remoto BLAUPUNKT - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho CDC-FM08 BLAUPUNKT em formato PDF.
| Tipo de produto | Controle remoto para trocador de CD |
| Marca | BLAUPUNKT |
| Modelo | CDC-FM08 |
| Dimensões (controle remoto) | 99 x 23 x 54 mm |
| Dimensões (modulador) | 87 x 26 x 56 mm |
| Peso | Não especificado |
| Alimentação | 12 V via ignição (positivo permanente e positivo de contato) |
| Frequência de saída FM | 88,7 MHz ou 89,1 MHz (comutável) |
| Resposta em frequência de áudio | 20 - 15 000 Hz ± 3 dB |
| Distorção harmônica | < 0,25 % |
| Funções principais | Controle do trocador de CD, ajuste da frequência FM, reinicialização |
| Manutenção e limpeza | Limpe com um pano macio e seco. Não use produtos abrasivos |
| Segurança | Desconecte a bateria antes da montagem; respeite as instruções do fabricante do veículo |
| Peças de reposição e reparabilidade | Entre em contato com um revendedor Blaupunkt autorizado |
| Informações gerais | Use um adaptador específico para alguns veículos (Audi, Seat, VW) |
Perguntas frequentes - CDC-FM08 BLAUPUNKT
Perguntas dos utilizadores sobre CDC-FM08 BLAUPUNKT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Controle remoto em formato PDF gratuitamente! Encontre o seu manual CDC-FM08 - BLAUPUNKT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CDC-FM08 da marca BLAUPUNKT.
MANUAL DE UTILIZADOR CDC-FM08 BLAUPUNKT
Instruções de montagem e de ligação
Indicações de segurança
Antes de montar o seu telecomando CDC-FM 08, deverá ler atentamente as seguintes diretivas de montagem e de ligação.

Durante a montagem e a ligação, deverá separar o polo negativo da bateria.
Para isto, deverá observar as instruções de segurança do
fabricante do automóvel (Airbag, equipamento de alarme, computadores de bordo, imobilizador).
Ao fazer furos, deverá observar que não sejam danificadas partes do automóvel (bateria, cabos, caixas de fusíveis, mangueiras de combustíveis).
Montar o CD-Changer no seu automóvel de acordo com as instruções de montagem fornecidas com este CD-Changer.
Ligação de corrente
Para um funcionamento correto, é necessário que o positivo seja ligado através da ignição e do positivo permanente. Realize as ligações de corrente de acordo com a figura 2. Observe a instrução de montagem fornecida com o CD-Changer ao montá-lo. Durante a montagem, deverá interromper sem falta a ligação de massa da bateria. Esta medida é necessária para a segurança e protege o aparelho contra danos provenientes de picos de corrente durante a montagem.
Indicação: Montar primeiro o CD-Changer de acordo com a instrução de montagem fornecida com o CD-Changer e fazer a conexão.
Instalação do interface do receptor
O interface do receptor produz um sinal FM, que é transmitido pela entrada de antena do auto-rádio.
- Encontre um local de montagem apropriado para o interface do receptor, p. ex. atrás do painel de instrumentos, perto do auto-rádio. Observe que os cabos de antena existentes no automóvel sejam ligados ao interface.
Fixar o interface com os parafusos fornecidos. - Soltar a ligação de antena do seu auto-rádio e ligue-a à respetiva entrada do interface do receptor. - Ligar a saída da antena do interface ao seu auto-rádio.
Indicação: Eventualmente serão necessários adaptadores de conexão separados (não fornecidos) para a ligação dos cabos de antena.
- Ligar os cabos do abastecimento de tensão de acordo com a figura 2.
- Ajustar a frequência com uma chave de fenda, na qual o sinal deverá ser transmitido (interruptor). Poderá selecionar entre as frequências 88.7 MHz e 89.1 MHz. Selecione uma frequência que não seja utilizada por uma emissora local de rádio. O interruptor para o ajuste de frequência encontra-se num lado comprido da carcaça e apresenta a designação RF FREQ.
- Ligar o cabo de 8 pólos do CD-Changer ao interface. Para o CD-Changer CDC-A05 é adicionalmente necessário o cabo de adaptação 7 607 889 093.
Instalação do telecomando
O telecomando não necessita ser montado de forma fixa ao interior do automóvel. Não poderá fixar o telecomando com uma fita de velcro auto-adesiva ou com uma fita de velcro, veja fig. 1.
- Selecione um local de montagem apropriado para o telecomando. Deveria ser um local de fácil acesso. Fixar o telecomando, ou proteja-o contra deslocamento involuntário durante a viagem.
- Instale o cabo do telecomando até ao interface.
- Ligar a conexão de 6 pólos do cabo ao interface.
- Ligar novamente o abastecimento de corrente antes de resolver todos os problemas de ligação e de montagem.

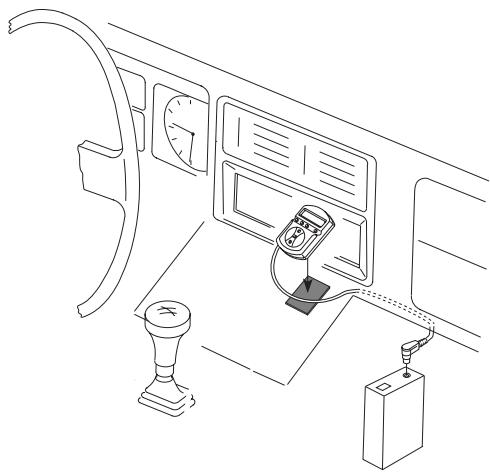

Fig.1 Possível instalação do telecomando com uma fita de velcro autoadesiva.
Primeiro funcionamento
Após o término dos trabalhos de ligação e de montagem, deverá ligar novamente as ligações elétricas.
- Ligar o telecomando CDC-FM 08 premindo a tecla ▶ II. Premir em seguida o botão reset que se encontra no lado posterior do telecomando com um lápis ou caneta esferográfica.
Indicação: No caso de avarias de funções durante o funcionamento do equipamento, deverá premir por instantes o botão reset.
- Ajuste no seu auto-rádio a frequência que selecionou anteriormente no seu interface do receptor. Para ajustar a frequência desejada, proceda por favor como descrito nas instruções de serviço do seu auto-rádio.
Indicação: Se desejar utilizar uma pesquisa para fazer a emissora, ligue primeiramente a reprodução de CD (veja "Iniciar a reprodução de CD").
- Memorizar a frequência selecionada, se possível, numa das teclas de estação. Observe para isto as indicações e recomendações na sua instrução de serviço do auto-rádio.
Plano de ligação elétrica


- Ligação à uma ligação de massa – indicação por ou à uma parte de chassis de metal polido, não envernizado.
**evtl. adaptador 7691290202 (AUDI, SEAT, VW)

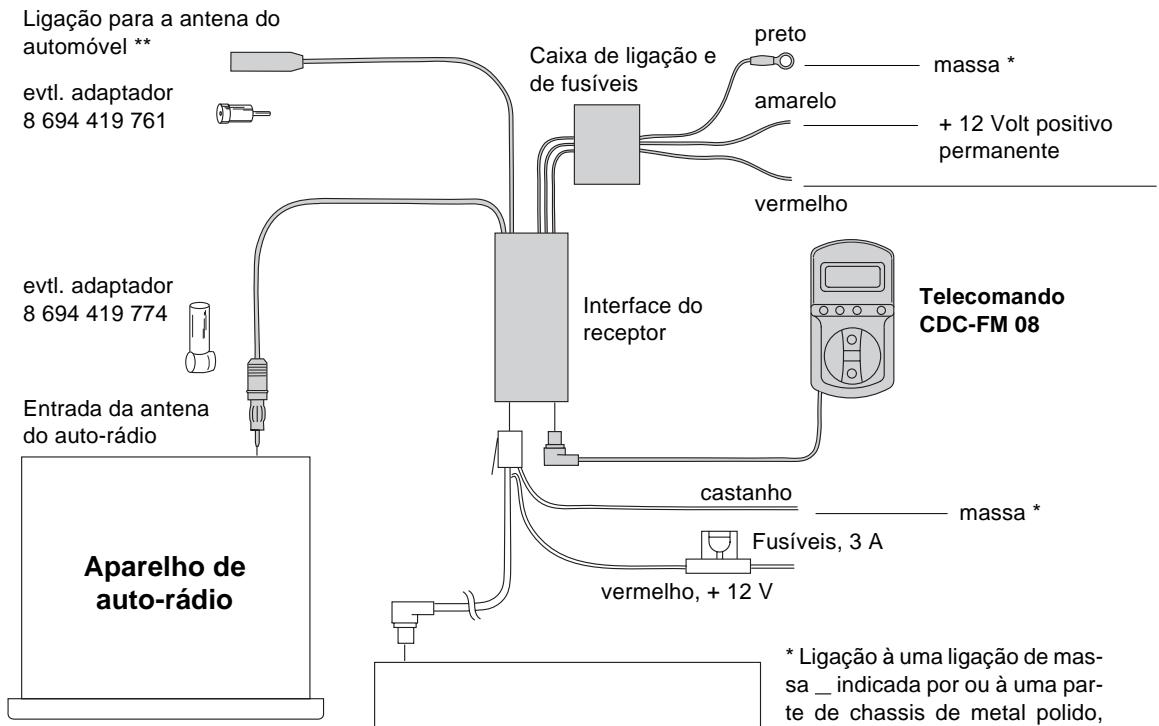

Fig. 2 ligações elétricas
Ligação à uma fonte de tensão de 12 Volt, que é ativada ligando a ignição e desativada desligando a ignição
Atenção: Se o auto-rádio for ligado exclusivamente através da bateria+, deverá selecionar o seguinte tipo de conexão. Conectar à saída de tensão de contato de 12 Volt do auto-rádio (p.ex. Positivo de contato para o amplificador).
Atenção: No caso de auto-rádios Blaupunkt com função TIM, não é permitido utilizar o sinal de positivo de contato para antena.
Indicação: Para assegurar um funcionamento perfeito, deverá desligar a função de rádio "RDS" AF (frequência alternativa).
Instruções sobre a procura de erros
| Erros | Causa | Solução |
| • O CD-Changer não travaça. | • O fusível está queimado. • Má ligação de massa do CD-Changer. • Nenhum magazine introduzido, nenhum CD no magazine, CD incor-rectamente introduzido. | • Substituir fusível. • Realizar a ligação de massa. • Introduzir CDs e magazine de forma correcta. |
| • CD é reproduzido, mas nenhumática é ouvida. | • Má ligação ao interface do receptor. • Má ligação à terra do interface do receptor. • Fusível do interface do receptor queimado. • O auto-rádio não está sintonizado na frequência correcta (88.7 MHz ou 89.1 MHz). • Humidade na unidade de leitura do Changer. | • Observar a ligação correcta dos componentes. • Realizar uma ligação de massa correcta. • Substituir fusível. • Sintonizar o auto-rádio correctamente. • Retirar o magazine edeerar a porta do Changer aberta durante aprox. uma hora. |
| • Nenhuma indicação no telecomando. | • Fusível do interface do receptor queimado. | • Substituir fusível. |
| • Repetidos pulos da reprodução durante a viagem. | • Parafusos do proteção de transporte no CD-Changer não foram retirados. • Parafusos de ajuste para montagem vertical/horizontal não está ajustados correctamente. • CD-Changer está montado num ângulo Incorrecto. | • Retirar os parafusos. • Ajustar a posão correctao. • Instalar o CD-Changer no ângulo)certo. |
Caso não for possível eliminar uma avaria com estas medidas, dirija-se por favor a um revendedor especializado autorizado Blaupunkt.
Dados técnicos
Saída de
frequência: 88,7 MHz, 89,1 MHz comutável
Resposta de
frequência: 20-15.000 Hz ± 3 dB
Coeficiente de
distorção: < 0,25%
Dimensões
(LxAxP):
Comandante: 99 × 23 × 54 mm
Modulador: 87 × 26 × 56 mm
