CDC-FM08 - Télécommande BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande pour changeur CD
Marque	BLAUPUNKT
Modèle	CDC-FM08
Dimensions (télécommande)	99 x 23 x 54 mm
Dimensions (modulateur)	87 x 26 x 56 mm
Poids	Non spécifié
Alimentation	12 V via allumage (plus permanent et plus contact)
Fréquence de sortie FM	88,7 MHz ou 89,1 MHz (commutable)
Réponse en fréquence audio	20 - 15 000 Hz ± 3 dB
Distorsion harmonique	< 0,25 %
Fonctions principales	Contrôle du changeur CD, réglage de la fréquence FM, réinitialisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs
Sécurité	Débrancher la batterie avant montage ; respecter les consignes du constructeur automobile
Pièces détachées et réparabilité	Contacter un revendeur Blaupunkt agréé
Informations générales	Utiliser un adaptateur spécifique pour certains véhicules (Audi, Seat, VW)

FOIRE AUX QUESTIONS - CDC-FM08 BLAUPUNKT

Comment installer la télécommande CDC-FM08 dans mon véhicule ?

Avant l'installation, débranchez la batterie. Fixez la télécommande avec un ruban auto-adhésif ou une bande agrippante. Branchez l'interface du récepteur selon le schéma de la notice. Réglez la fréquence (88,7 ou 89,1 MHz) à l'aide du bouton RF FREQ sur le modulateur.

Comment régler la fréquence de sortie FM ?

Utilisez un tournevis pour tourner le bouton RF FREQ sur le côté du boîtier du modulateur. Choisissez entre 88,7 MHz et 89,1 MHz une fréquence non utilisée par une station locale.

Que faire si la télécommande ne s'allume pas ?

Vérifiez le fusible de l'interface du récepteur. Remplacez-le si nécessaire. Assurez-vous que le câble d'alimentation 12 V est correctement branché (plus contact et plus permanent).

Comment effectuer une réinitialisation de la télécommande ?

Appuyez brièvement sur le bouton de réinitialisation au dos de la télécommande avec un crayon à bois ou un stylo à bille. Cette opération peut résoudre des perturbations de fonctionnement.

La lecture du CD saute constamment en voiture, que faire ?

Vérifiez que les vis de transport du changeur CD ont été retirées. Assurez-vous que le changeur est monté à l'angle correct et que le réglage vertical/horizontal est approprié (voir notice du changeur).

Quelle fréquence dois-je sélectionner sur mon autoradio ?

Réglez votre autoradio sur la même fréquence que celle choisie sur le modulateur (88,7 ou 89,1 MHz). Mémorisez-la sur une touche de station pour un accès facile.

Comment brancher l'interface du récepteur ?

Branchez le câble d'antenne du véhicule à l'entrée de l'interface, puis reliez la sortie antenne de l'interface à l'autoradio. Reliez le câble 8 pôles du changeur CD à l'interface. Utilisez un adaptateur si nécessaire (réf. 7 607 889 093).

Puis-je utiliser la fonction RDS sur mon autoradio ?

Pour un fonctionnement sans perturbation, il est recommandé de désactiver la fonction RDS AF (fréquence alternative) sur votre autoradio.

Que faire en cas de condensation sur l'unité de lecture ?

Retirez le compartiment CD et laissez la porte du changeur ouverte pendant environ une heure pour permettre à la condensation de s'évaporer.

Où trouver des pièces détachées ou une réparation ?

Adressez-vous à un revendeur agréé Blaupunkt. Les fusibles sont disponibles dans le commerce ; respectez les valeurs indiquées sur l'appareil.

MODE D'EMPLOI CDC-FM08 BLAUPUNKT

Consignes de sécurité

Prière de suivre les consignes de montage et de branchement suivantes avant de procéder au montage de votre télécommande CDC-FM 08.

Le pôle de la batterie doit être débranché pendant la durée du montage et du branchement.

Les consignes de sécurité du constructeur automobile (airbag, alarmes, ordinateur de bord, dispositif de blocage des roues) doivent être également observées.

En perçant des trous, prenez soin de n'endommager aucune pièce du véhicule (batterie, câbles, boîtier à fusibles, conduites de carburant).

Montez le changeur CD dans votre véhicule conformément à la notice de montage fournie avec changeur CD.

Branchement électrique

Afin de garantir le bon fonctionnement de la télécommande, il est impératif de brancher le «plus» via l'allumage et le «plus permanent».

Établir les connexions comme montré sur la Fig. 2. Pour le branchement du changeur CD, observer les indications de la notice de montage fournie avec celui-ci. Interrompre dans tous les cas la connexion à la masse de la batterie pendant la durée du montage. Cette mesure sert à votre sécurité et protège l'appareil de tensions incorrectes risquant de le déterminer pendant le montage.

Note: Monter d'abord le changeur CD conformément aux indications de la notice de montage fournie avec celui-ci et procéder à son branchement.

Installation de l'interface du récepteur

L'interface du récepteur produit un signal FM qui s'alimente via l'entrée de l'antenne de l'autoradio.

• Choisir pour le montage de l'interface du récepteur un endroit ajustat, par exemple derrière le tableau de bord à proximité de l'autoradio. Prendre note que le câble d'antenne du véhicule doit être relié à l'interface.

Fixer l'interface à l'aide des vis fournies. - Desserrer le raccord d'antenne de votre autoradio et le brancher à l'entrée correspondante de l'interface du récepteur. - Relier la sortie antenne de l'interface à l'autoradio.

Note: Le branchement des câbles d'antenne requiert éventuellement des adaptateurs de connexion spécifiques (non fournis).

• Brancher les câbles de connexion conformément à la Fig. 2.
• À l'aide d'un tournevis, régler la fréquence à laquelle le signal sera produit (bouton). Il est possible de choisir entre les fréquences 88,7 MHz et 89,1 MHz. Choisir une fréquence qui n'est pas utilisée par une station locale. Le bouton de réglage des fréquences se trouve sur le long côté du boîtier et porte l'inscription RF FREQ. Raccorder le câble 8 pôles du changeur CD à l'interface du récepteur. Le changeur CD requiert également un câble adaptateur 7 607 889 093.

Installation de la télécommande

La télécommande ne doit pas être fixée à l'intérieur du véhicule. Il est possible de la fixer par exemple avec un ruban auto-adhesif et une bande agrippante, cf. Fig. 1.

• Choisir un endroit de fixation ajustat pour la télécommande. Elle doit tous les jours être facilement accessible. Fixer la télécommande ou la bloquer pour empêcher qu'elle glisse pendant la marche. Conduire le cable de la télécommande à l'interface du récepteur.
• Relier la prise 6 pôles du câble à l'interface du récepteur.
• Rétablit l'alimentation électrique lorsque tous les travaux de montage et debranchement sont terminés.

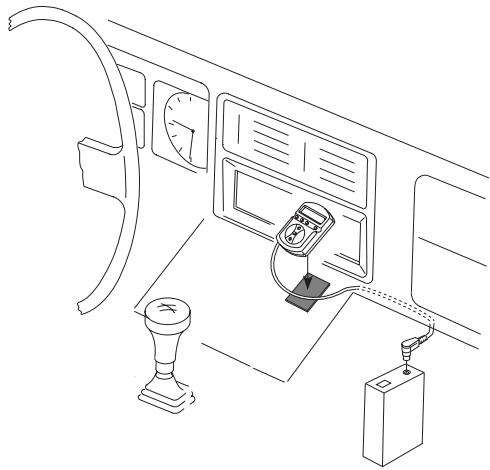

Fig. 1 Possibilité d'installation de la télécommande avec un ruban auto-adhésif.

Première mise en service

Au terme des travaux de branchement et de montage, rétablir les connexions électriques.

• Allumer la télécommande CDC-FM 08 en pressant la touche Enforcer, puis le bouton de réinitialisation (reset) au dos de la télécommande au moyen d'un crayon de bois ou stylo à bille.

Note: Presser brièvement le bouton de réinitialisation en cas de perturbations de fonctionnement de l'appareil.

• Régler sur l'autoradio la fréquence qui a été précédemment sélectionnée sur l'interface du récepteur. Pour le réglage de la fréquence, procéder comme décrit dans la notice d'emploi de l'autoradio.

Note: Si vous souhaitez utiliser la fonction de recherche pour régler la station, activez d'abord le mode de lecture CD (cf. «Démarrer la lecture CD»).

• Mémoriser si possible la fréquence sur une touche de station. Suivre les indications et remarques contenues dans la notice d'emploi de l'autoradio.

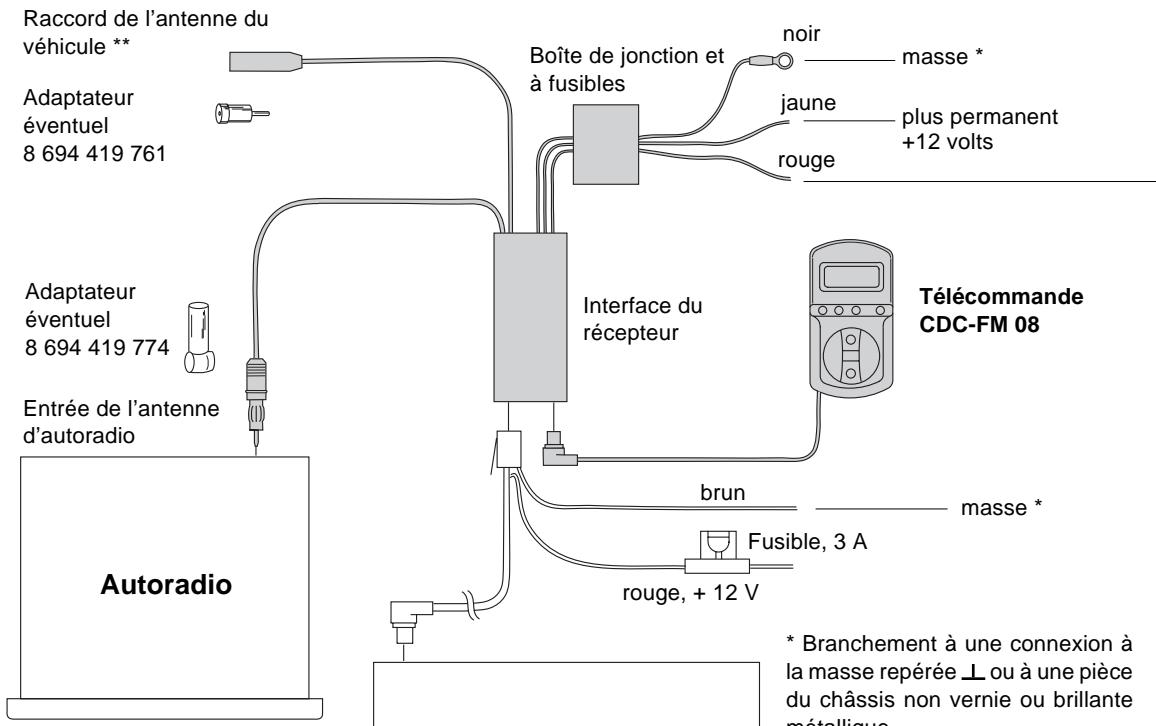

Schéma de branchement électrique

Branchement à une connexion à la masse repérée ⊥ ou à une pièce du châssis non vernie ou brillante métallique. * Adaptateur éventuel 7691290202 (AUDI, SEAT, VW)

Fig. 2 Connexions électriques

Branchement sur une source de courant 12 volts, active lorsque le contact est mis, et non active lorsque le contact n'est pas mis.

Attention: Si l'autoradio n'est branché que sur le pôle + de la batterie, on procédera au type de raccordement suivant. Branchement sur la sortie de tension d'enclenchement 12 V de l'autoradio (par exemple sortie plus d'un amplificateur).

Attention: Sur les autoradios Blaupunkt à TIM, la sortie plus ne devra pas être utilisée pour le raccordement de l'antenne.

Remarque: Pour un fonctionnement non perturbé, la fonction RDS AF (fréquence alternative) devra être coupée.

Dépistage des défauts de fonctionnement

Défaut	Origine	Remède
• Le changeur CD ne fonctionne pas	• Fusible grillé • Mauvaise connexion à la terre du changeur • Pas de compartment introduit, pas de CDs introduits, CDs mal insérés	• Remplacer le fuseible • Etabrir la connexion à la terre • Introduire les CDs et le compartment comme il faut
• Lecture du CD, musique non audible	• Mauvaise connexion avec l'interface du récepteur • Mauvaise mise à la terre de l'interface du récepteur • Fusible grillée de l'interface du récepteur • Autoradio non régèle sur la bonne fréquence (88.7 MHz ou 89.1 MHz) • Condensation sur l'unité de lecture du changeur	• Veiller aux connexions conformes des composants • Etabrir une connexion à la masse conforme • Remplacer le fuseible • Régler correctement l'autoradio • Enlever le compartment et laisser la porte du changeur ouverte pendant une heures environ
• Pas d'affichage sur la télécommande	• Fusible grillée de l'interface du récepteur	• Remplacer le fuseible
• «Saut» permanent de la reproduction musicale pendant la marche	• Les vis du dispositif de blocage pour le transport sur le changeur CD n'ont pas été enlevées. • Vis de réglage pour le montage vertical / horizontal pas régliées correctement • Changeur CD monté dans le mauvais angle	• Enlever les vis • Régler laonne position • Installer le changeur CD dans le bon angle

S'il s'avère impossible de remédier à un défaut quelconque en prenant les mesures indiquées ci-dessus, prière de vous adresser à un revendeur Blaupunkt autorisé.

Fréquence de

sortie: 88,7 MHz, 89,1 MHz commutables

Réponse

fréquence: 20-15 000 Hz ± 3 dB

distorsion : < 0,25%

Dimensions

Commande: 99x23x54mm

Modulateur: 87 × 26 × 56 ~mm
