Merk	Blaupunkt
Model	IF FERNBEDIENUNG RCI VAN
Producttype	Stuurwielafstandsbediening interface
Categorie	Afstandsbediening
Voertuigcompatibiliteit	Peugeot en Citroën uitgerust met VAN databus
Hoofdfuncties	Volume +/-, zoeken (Search up/down), stuurwielbediening
Gegenereerde signalen	Klem 15 (contact), Speed (snelheidssignaal voor Gala), RFLS (achteruitrijlicht)
Voeding	12 V via VAN databus
Afmetingen (ongeveer)	50 x 30 x 10 mm
Gewicht (ongeveer)	30 g
Montage	Directe aansluiting op de VAN bus, ontkoppel de accu vooraf
Verkeersveiligheid	Matig volume tijdens het rijden, respecteer fabrikantvoorschriften (airbags, alarmen)
Onderhoud en reiniging	Reinigen met een zachte, droge doek
Bedrijfstemperatuur	-20 °C tot +70 °C
Bedrijfsvochtigheid	20% tot 80% (zonder condensatie)
Fabrieksgarantie	Volgens de algemene voorwaarden (zie handleiding)
Onderdelen en repareerbaarheid	Geen losse onderdelen, reparatie door een professional

Veelgestelde vragen - IF FERNBEDIENUNG RCI VAN BLAUPUNKT

Hoe installeer ik de interface IF FERNBEDIENUNG RCI VAN?

Ontkoppel absoluut de negatieve pool van de accu voordat u aansluitingen maakt. Sluit de interface aan op de VAN databus van het voertuig (Peugeot of Citroën) volgens het schema in de handleiding. Respecteer de veiligheidsvoorschriften (airbags, alarmen).

Is deze afstandsbediening compatibel met mijn Blaupunkt autoradio?

Ja, de interface is ontworpen om te werken met een reeks Blaupunkt autoradio's en navigatiesystemen. Controleer het type radio (type 1 of 3) en pas de kabels aan indien nodig (zie handleiding).

Wat is de VAN databus?

De VAN (Vehicle Area Network) bus is een communicatienetwerk dat wordt gebruikt door Peugeot en Citroën om de stuurwielbediening te verbinden met de autoradio. De interface vertaalt de signalen van de bus naar bruikbare commando's voor de autoradio.

Wat te doen als de stuurwielbediening niet werkt na installatie?

Controleer eerst de aansluitingen: klem 15 (contact), speed, RFLS. Zorg ervoor dat de schakelaar van de interface correct is ingesteld. Raadpleeg de montagehandleiding van uw autoradio voor de toewijzing van de contacten.

Kan ik deze interface gebruiken met een autoradio van een ander merk?

Nee, de interface IF FERNBEDIENUNG RCI VAN is specifiek ontworpen voor Blaupunkt autoradio's en navigatiesystemen. Gebruik met andere merken wordt niet gegarandeerd.

Hoe maak ik de interface schoon?

Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik geen chemicaliën of vloeistoffen, omdat deze de elektronische componenten kunnen beschadigen.

Waar vind ik de volledige gebruiksaanwijzing?

De handleiding is gratis beschikbaar op de site notice-facile.com in PDF-formaat. U kunt deze downloaden of vragen om een vertaling in uw taal.

Geldt de fabrieksgarantie?

Ja, Blaupunkt biedt een fabrieksgarantie voor producten die zijn gekocht in de Europese Unie. Bezoek voor meer informatie de website www.blaupunkt.de of neem contact op met de klantenservice.

Kan ik de interface zelf repareren?

Nee, de interface bevat geen door de gebruiker te repareren onderdelen. Neem bij storing contact op met een erkende professional.

Welke veiligheidsmaatregelen moet ik in acht nemen tijdens de montage?

Ontkoppel de accu, respecteer de voorschriften van de autofabrikant met betrekking tot airbags en alarmen, en zorg ervoor dat de installatie de normale werking van de stuurwielbediening niet beïnvloedt.

GEBRUIKSAANWIJZING IF FERNBEDIENUNG RCI VAN BLAUPUNKT

niet geschickt voor / ej for / no para / nao serve para

Bremen RCM 127

New York RDM 127

Valencia CM 127

Allgemeines

Hartelijk dank dat u voor een Blaupunkt-product heb gekozen. Wij wensen u veel plezier van uw(APpeper apparaat.

Lees deze gebruiksanaanjizing voordat u het apparaat voor het eerst gebruikt.

Voor unsere producten die binnen de Europese Unie worden gekocht, bieden wij een fabrieksgarantie. U kunt de garantievoorwaarden op

roepen op www.blaupunkt.de of direct opvra-gen bij:

Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

Werking

De interface voor stuurwielafstandsbediening RCI-4A-VAN verbindt een groot+aantal autoradio's en navigatieapparaten met auto's van de merken Peugeot of Citroën (met VAN-databus).

Alle functies die de desbetreffende autoradio ondersteunt, können op aufstand worden bediend.

De interface wekt de volgende signalen op vanuit het datatelegram van de VAN-databus.

• Klem 15 (contact / geschakelde plus)
• Snelheid (snelheidssignaal voor GALA)
• RFLS (signaal van het achteruitrijlicht)
• RC-commando's (Vol+ / Vol- / Search up...)

Wenken voor de inbouw

Voordat u de interface aansluit, dient u de vol-gende wenken zorgvuldig te lezen.

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij dienen de veiligheidsinstrumentes van de autopabrikant (airbag, alarminstallations, boardcomputer, startonderbreking) te worden opgevolgd.

Let op:

Bij het aansluiten van Radiophone-apparaten (radiotype 3, zie pagina 17),要去en de kabels van pin 4 en pin 7 (△, zie pagina 2) worden verwisseld.

Afhankelijk van het desbeteffende autotype kan ook een adapterkabel worden gezruikt.

Bij apparaten van radiotype 1 (A, zie pagina 2)要去 de aansluiting op pin 1 (snelheid)

worden verwijderd.

Controleer de bezetting van de contacten voor het inbouwen aan de hand van de inbouw-handleiding van de radio of de navigatie.

Indien nodig de leidingen:

*** verwijderen en isoleren, of
in de bus steken, of
*in een andere bus

Voor fouten als gevolg van onvoldoende controle van de aansluittechniek en bezetting van de contacten kan Blaupunkt geen aansprake-lijkheid aanvaarden.

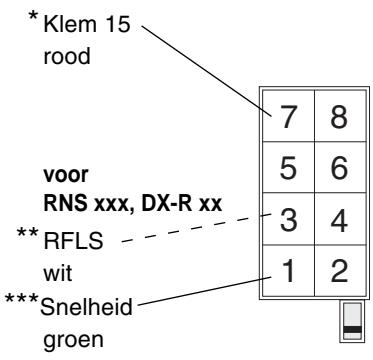

Klem 15 (contact / geschakelde plus / ignition)

Speed (snelheidssignaal voor GALA)

RFLS (signaal van het achteruitrijlicht)

Verkeersveiligheid

De verkeersveiligheid gaat voor alles. Gebruik uw autoradio-installatie daarom.altijd zodanig dat u de actuèle verkeerssituatie altijd het hoofd kurz bieden.

Bedenk dat u bij een snelheid van 50~km / u in een seconde al 14m aflegt.

Wij raden u aan het apparaat in kritieke situatuies Niet te bedieren.

De waarschuwingssignalen van bv. politic en

brandweer要去en in de autoijdig enduidelijk\ kunnen worden waargenomen.

Luister waaromijdens het rijden algid met eenGPepast volume maar uw radioprogramma.

Om te garanderen dat uw auto ook inbouw- en aanpassings-werkzaamheden veilig rijdt, dient u te controleren of:

• alle toetsen en schakelaars op het stuurwiel en aan de stuurkolom die nicht bedoeld zijn voor de bediening van de radio en de navigatie, nog functioneren volgens de gebruiksaanwijzing van de auto en
• alle toetsen en schakelaars op het stuurwiel en aan de stuurkolom die bedoeld zijn voor de bediening van de radio en de navigatie, functioneren volgens deze gebruiksaanwijzing en in het bijzonder geen onverwachtete functies in werkung stellen.

Allmant

Voor deze autoradio's要去en de schakelaars op de interface in de volgende stand worden gezet:

Let op:

On/off-schakelaars mogen alleen worden omgezet wanner de component spanningsloos is.

für / for / pour / para / voor / für / para / para:

Radiotyp 1

Barcelona RCM 104 A, Frankfurt RCM 104, Hamburg RCM 104, Heidelberg RCM 126, Köln RCM 126, Las Vegas DJ, LondonRDM 104/RDM126, Madison DJ, Madrid RCM 105, Mailand DJ, München RDM 126, Orlando DJ, Paris RCM 104, San Francisco RDM 127, Stockholm RCM 104/RCM 126/RCM 128, Sydney RCM 126/RCM 128, Toronto RDM 126/ RDM 128, Washington RCM 127

Schalterstellung / switches / Interrupturel / Interruttore /

Schakelaars / switchställning / Interruption / Interruption:

für / for / pour / para / voor / für / para / para:

Radiotyp 2

Arizona RCM 127, Avignon RCM 127, Bergamo RCR 148, Cannes RCM 127, Casablanca RCM 127, Coburg RCM 127, Como RCM 148, Düsseldorf RCM 127, Hamburg RCM 148, Los Angeles DJ, Madrid RCM 148, Melbourne RCM 148, Miami DJ, Modena RD 148, Montana RCR 148, New Orleans DJ, Paris RCM 127, Texas RCM 148, Viking TMC 148, Wiesbaden RCR 148, Woodstock DJ

Schalterstellung / switches / Interrupture / Interruttore /

Schakelaars / switchställning / Interruption / Interruption:
