Marque	Blaupunkt
Modèle	IF FERNBEDIENUNG RCI VAN
Type de produit	Interface de télécommande au volant
Catégorie	Télécommande
Compatibilité véhicules	Peugeot et Citroën équipés du bus de données VAN
Fonctions principales	Volume +/-, recherche (Search up/down), commandes RC au volant
Signaux générés	Borne 15 (allumage), Speed (signal de vitesse pour Gala), RFLS (feu de marche arrêt)
Alimentation	12 V via bus de données VAN
Dimensions (approx.)	50 x 30 x 10 mm
Poids (approx.)	30 g
Montage	Branchement direct sur le bus VAN, débrancher la batterie au préalable
Sécurité routière	Volume modéré en conduisant, respect des consignes constructeur (airbags, alarmes)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Température de fonctionnement	-20 °C à +70 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Garantie constructeur	Conformément aux conditions générales (voir notice)
Pièces détachées et réparabilité	Aucune pièce détachable, réparation par un professionnel

FOIRE AUX QUESTIONS - IF FERNBEDIENUNG RCI VAN BLAUPUNKT

Comment installer l'interface IF FERNBEDIENUNG RCI VAN ?

Débranchez impérativement la borne négative de la batterie avant tout branchement. Connectez l'interface au bus de données VAN du véhicule (Peugeot ou Citroën) selon le schéma de la notice. Respectez les consignes de sécurité (airbags, alarmes).

Cette télécommande est-elle compatible avec mon autoradio Blaupunkt ?

Oui, l'interface est conçue pour fonctionner avec une série d'autoradios et systèmes de navigation Blaupunkt. Vérifiez le type de radio (type 1 ou 3) et adaptez les câbles si nécessaire (voir notice).

Qu'est-ce que le bus de données VAN ?

Le bus VAN (Vehicle Area Network) est un réseau de communication utilisé par Peugeot et Citroën pour relier les commandes au volant à l'autoradio. L'interface traduit les signaux du bus en commandes utilisables par l'autoradio.

Que faire si les commandes au volant ne fonctionnent pas après l'installation ?

Vérifiez d'abord les branchements : borne 15 (allumage), speed, RFLS. Assurez-vous que l'interrupteur de l'interface est positionné correctement. Consultez le guide de montage de votre autoradio pour l'affectation des contacts.

Puis-je utiliser cette interface avec un autoradio d'une autre marque ?

Non, l'interface IF FERNBEDIENUNG RCI VAN est spécifiquement conçue pour les autoradios et systèmes de navigation Blaupunkt. Son utilisation avec d'autres marques n'est pas garantie.

Comment nettoyer l'interface ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou de liquides, car ils pourraient endommager les composants électroniques.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement sur le site notice-facile.com en format PDF. Vous pouvez la télécharger ou demander une traduction dans votre langue.

La garantie constructeur s'applique-t-elle ?

Oui, Blaupunkt offre une garantie constructeur pour les produits achetés dans l'Union Européenne. Pour plus d'informations, consultez le site www.blaupunkt.de ou contactez le service après-vente.

Puis-je réparer l'interface moi-même ?

Non, l'interface ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, faites appel à un professionnel agréé.

Quelles précautions de sécurité dois-je observer lors du montage ?

Débranchez la batterie, respectez les consignes du constructeur automobile concernant les airbags et alarmes, et assurez-vous que l'installation n'affecte pas le fonctionnement normal des commandes au volant.

MODE D'EMPLOI IF FERNBEDIENUNG RCI VAN BLAUPUNKT

Instructions de montage

Nous vous remercions d'avoir opté pour un produit Blaupunkt et nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Nous offrons une garantie constructeur sur les produits achetés dans l'Union Européenne. Pour consulter ou Broker les conditions de garantie, visitez notre site à l'adresse : www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

Fonctionnement

L'interface de télécommande au volant RCI-4A-VAN reliée à toute une série d'autoradios et de systèmes de navigation aux véhicules Peugeot et Citroën (équipés du bus de données VAN).

L'interface créée, du télégramme de données

du bus de données VA, les signaux suivants :

• Borne 15 (Allumage / Plus commuté)
• Speed (signal de vitesse pour Gala)
• RFLS (signal de feu de marche arrêté)
• Commandes RC (Vol+ / Vol- / Search up...)

Consignes de montage

Avant de raccorder l'interface, lisez attentivement les consignes suivantes.

Débrancher impérativement le pôle (-) de la batterie pour la durée du montage et du branchement.

Respectez ce faisant les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes anti-démarrage).

En cas de connexion d'appareils Radiophone (type de radio 3, cf. page 17), échanger les câbles du pin 4 et du pin 7 (△ cf. page 2).

Il est possible d'utiliser aussi un câble adaptateur correspondant en fonction du modèle du véhicule.

En cas de connexion d'appareils Type de radio 1 (△ cf. page 2), enlever le cable d'alimentation au pin 1 (speed).

Vérifier l'affection des contacts avant le montage au moyen du guide de montage de l'autoradio ou du système de navigation.

Si nécessaire,

enlever et isoler ou insérer ou permuter les cables.

Blaupunkt déclinera toute responsabilité en cas de contrôle insuffisant de la connexion et de l'affection des contacts.

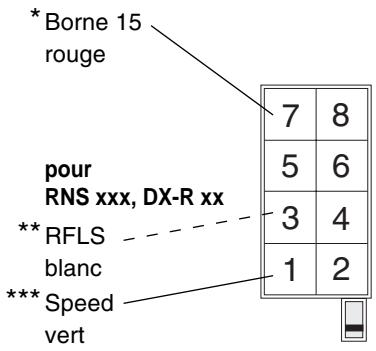

Borne 15 (Allumage / Plus commute)

Speed (signal de vitesse pour Gala)

RFLS (signal de feu de marche arrêt)

Sécurité routière

La sécurité routière est impérative!

Utilisez par conséquent votre autoradio en restant toujours maître de votre véhicule.

Soyez conscient que vous parcourez à une vitesse de 50 km/h, 14 m à la seconde. Nous vous conseillons de ne pas utiliser l'appareil dans des situations criè! ques. Les signaux d'alerte comme ceux de la police et des sapeurs-pompiers doivent pouvoir être bien perçus à temps à l'intérieur du véhicule.

Soyez toujours à l'écoute de l'appareil à un volume modéré pendant vos déplacements.

Pour garantir la sécurité routière de votre véhicule même après l'installation et les modifications, vérifiez si

• sitoutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation, fonctionnement encore conformément au manuel d'emploi du vehicule et
• si présent guide d'utilisation et ne déclenchent notamment aucune fonction inattendue.

Pour ces autoradios, il est nécessaire de positionner l'interrupteur de l'interface comme suit:

Note :

Les boutons On / Off ne doivent être commutés que lorsque les composants sont sans courant.
