KD355K - Boor BLACK & DECKER - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische boormachine met snoer
Merk	Black & Decker
Model	KD355K
Afmetingen (L x B x H)	Ongeveer 25 x 20 x 8 cm
Gewicht	Ongeveer 1,5 kg
Voeding	Netstroom 230 V ~ 50 Hz
Nominaal vermogen	550 W
Onbelaste snelheid	0 - 2800 tpm
Boorkopcapaciteit	1 tot 10 mm
Boorcapaciteit (staal)	10 mm
Boorcapaciteit (hout)	25 mm
Belangrijkste functies	Boren, schroeven (met snelheidsregelaar)
Draairichting	Rechts / links
Onderhoud en reiniging	Reinig de ventilatiesleuven met een borstel; controleer de koolborstels
Veiligheid	Gebruik gehoorbescherming; ontkoppel voor het wisselen van accessoires
Onderdelen en repareerbaarheid	Koolborstels, boorkop, schakelaar
Algemene informatie	Compacte boormachine voor huishoudelijk gebruik en klussen

Veelgestelde vragen - KD355K BLACK & DECKER

Hoe vervang ik de boor op de Black & Decker KD355K boormachine?

Haal eerst de stekker uit het stopcontact. Open de boorkop door de ring tegen de klok in te draaien. Plaats de boor en draai stevig vast met de klok mee.

De boormachine start niet, wat moet ik doen?

Controleer of de stekker goed is aangesloten en of de netspanning werkt. Als het probleem aanhoudt, zijn de koolborstels mogelijk versleten; ze moeten door een professional worden vervangen.

Hoe stel ik de boorsnelheid in?

De snelheid is variabel door de druk op de trekker. Lichte druk geeft lage snelheid, sterke druk geeft hoge snelheid.

Kan de boormachine worden gebruikt om te schroeven?

Ja, de boormachine heeft een snelheidsregelaar en een vooruit/achteruit functie, ideaal voor schroeven. Gebruik een geschikte bit.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar boven de trekker. Duw hem naar rechts voor vooruit, naar links voor achteruit.

Welk regelmatig onderhoud is nodig?

Reinig de ventilatiesleuven met een zachte borstel om oververhitting te voorkomen. Laat de koolborstels elke 50 gebruiksuren controleren.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril en gehoorbescherming. Draag geen losse kleding. Haal altijd de stekker uit het stopcontact voordat u een accessoire verwisselt.

De boorkop klemt niet meer goed, wat moet ik doen?

Reinig de klauwen van de boorkop. Als het probleem aanhoudt, moet de boorkop worden vervangen. Raadpleeg een erkende service.

Wat is de maximale boordiepte in hout?

Met een boor van 25 mm kunt u in één keer tot ongeveer 25 mm diep boren. Voor diepere gaten gebruikt u een boorverlenging.

Waar kan ik onderdelen vinden voor model KD355K?

Onderdelen zijn verkrijgbaar bij erkende Black & Decker dealers of op de officiële website. Koolborstels en boorkop zijn de meest voorkomende onderdelen.

GEBRUIKSAANWIJZING KD355K BLACK & DECKER

Gefeliciteerd met de aankoop van uw Black & Decker apparaat. Voor optimale resultaten met uw nieuwe machine raden wij u aan de veiligheidsinstructies en aanwijzingen voor gebruik zorgvuldig door te lezen. Indien u na het lezen van deze gebruiksaanwijzing nog vragen of problemen heeft, aarzel dan niet contact met ons op te nemen. Het betreffende service- en informatienummer vindt u op de achterzijde van deze gebruiksaanwijzing.

KJÆRE KUNDE,

Gebruiksaanwijzing boormachines met snoer

VEILIGHEIDSINSTRUCTIES

Waarschuwing! Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schok en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Voor een veilig gebruik:

• Zorg voor een opgeruimde werkomgeving. Een rommelige werkomgeving leidt tot ongelukken.
• Houd rekening met omgevingsinvloeden. Stel elektrische machines niet bloot aan regen of vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare of explosieve vloeistoffen en gassen.
• Voorkom een elektrische schok. Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten).
• Houd kinderen uit de buurt. Laat andere personen niet aan de machine of het verlengsnoer komen; houd ze weg van de werkomgeving.
• Berg de machine veilig op. Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.
• Forceer de machine niet. De machine werkt beter en veiliger indien deze wordt belast zoals beoogd bij het ontwerp.
• Gebruik de juiste machine. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Gebruik bijv. geen cirkelzaag voor het zagen van boomstammen of takken.
• Draag geschikte werkkleding. Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.
• Draag een veiligheidsbril. Gebruik ook een gezichts- of stofmasker bij werkzaamheden in enge ruimtes of werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.

• Gebruik het snoer niet verkeerd. Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

• Klem het werkstuk goed vast. Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

• Zorg voor een veilige houding. Zorg altijd voor een juiste, stabiele houding.
• Onderhoud de machine met zorg. Houd de machine en de accessoires schoon en scherp om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend Black & Decker Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningselementen droog en vrij van olie en vet.
• Trek de stekker uit het stopcontact. Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires.
• Verwijder sleutels of hulpgereedschappen. Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.
• Voorkom onbedoeld inschakelen. Draag een op het stroomnet aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.
• Verlengsnoeren voor gebruik buitenshuis. Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.
• Blijf voortdurend opletten. Houd uw aandacht bij uw werk. Ga met beleid te werk. Gebruik de machine niet als u niet geconcentreerd bent.
• Gebruik de stofafzuigvoorziening. Indien uw machine is uitgerust met een voorziening voor het afzuigen of verzamelen van stofdeeltjes of spanen, moet deze correct worden aangesloten en gebruikt. Dit geldt met name voor werkzaamheden in enge ruimtes.
• Controleer de machine op beschadigingen. Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte

NEDERLANDS

onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend Black & Decker Service-center. Voorkom lichamelijk letsel. Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires of hulpstukken.

• Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.
• Wendt u voor reparaties tot een erkend Black & Decker Service-center. Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Bewaar deze instructies zorgvuldig!

DUBBELE ISOLATIE

Uw machine is dubbel geïsoleerd. Een dubbele, onafhankelijke isolatie zorgt ervoor dat alle metalen onderdelen geïsoleerd zijn van het net. Een aarddraad is dan ook niet nodig.

Opmerking: Dubbele isolatie biedt extra bescherming tegen lichamelijk letsel als gevolg van mogelijke elektrische storingen in de machine. Dit betekent geenszins dat de gebruikelijke veiligheidsvoorschriften kunnen worden genegeerd.

Controleer of de netspanning overeenkomt met de waarde op het typeplaatje. De machine is uitgerust met een twee-aderig snoer en een stekker.

VERLENGSNOEREN

Twee-aderige verlengsnoeren met een lengte van 30m (100ft) kunnen zonder vermogensverlies worden gebruikt. Opmerking: Gebruik verlengsnoeren uitsluitend in uiterste noodzaak. Het gebruik van kwalitatief slechte verlengsnoeren kan leiden tot brandgevaar en gevaar voor elektrische schok. Indien een verlengsnoer noodzakelijk is, gebruik dan een goedgekeurd en als zodanig gemerkt verlengsnoer in perfecte conditie.

ONGEWENST GEREEDSCHAP EN HET MILIEU

Indien u op een dag vindt dat uw machine aan vervanging toe is of dat u die niet langer kan gebruiken, denk dan aan de bescherming van het milieu. Informeer dan naar de mogelijkheden tot gescheiden verwerking.

GARANTIEBEPALINGEN

Mocht het produkt binnen 24 maanden na de aankoopdatum gebreken vertonen, dan zal Black & Decker de defecte onderdelen of zelfs het gehele produkt gratis vervangen, vooropgesteld dat;

• Het produkt niet defect is geraakt door onzorgvuldig gebruik of onzorgvuldige behandeling.
• Geen poging tot repareren door derden is uitgevoerd.
• Een ingevuld garantiebewijs waaruit de aankoopdatum blijkt wordt bijgevoegd.

WAT TE DOEN ALS UW MACHINE GERE PAREERD MOET WORDEN

De snelste manier om uw Black & Decker machine te laten repareren, is deze naar de dichtstbijzijnde Black & Decker dealer te brengen. U kunt de machine ook direct naar Black & Decker sturen.

BLACK & DECKER REPARATIE-PROCEDURE

Alle onderdelen die niet aan onze (en wettelijke) eisen voldoen, worden vervangen waarna de machine een grondige inspectie ondergaat. Dankzij deze procedure kan op alle reparaties een garantie van 6 maanden worden gegeven.

REPARATIES BUITEN DE GARANTIEPERIODE

Black & Decker verstrekt op verzoek vooraf een prijsopgave van de reparatie. Hieraan zijn geen kosten verbonden als u besluit de reparatie uit te laten voeren. Ook kunt u aangeven tot welk bedrag maximaal gerepareerd mag worden. Wanneer de reparatie-prijs van een machine meer dan 50% van de nieuwwaarde zal gaan bedragen, doen wij u een inruilvoorstel. Om u zo snel mogelijk te helpen sturen wij u dan een nieuwe, gelijkwaardige, machine samen met de oude machine. U kunt de nieuwe machine gedurende 7 dagen gratis testen en daarna voor een speciale prijs kopen.

ACCESSOIRES

De prestaties van alle machines zijn sterk afhankelijk van de gebruikte accessoires. Black & Decker accessoires en hulpstukken voldoen aan hoge kwaliteitseisen en zijn speciaal ontwikkeld om de prestatie van de betreffende machine te benadrukken. Wanneer u een Black & Decker accessoire aanschaft, kunt u er dan ook van uitgaan dat u alles uit de Black & Decker machine haalt wat er in zit.

TECHNISCHE GEGEVENS

Het niveau van de geluidsdruk van de machine is in overeenstemming met de EG-Richtlijnen. Neem de

NEDERLANDS

vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk hinderlijk wordt c.q. het niveau van 85 dB(A) overschrijdt.

Het beleid van Black & Decker is gericht op het voortdurend verbeteren van onze produkten, daarom behouden wij ons het recht voor produktspecificaties te wijzigen zonder voorafgaande mededeling.

Opmerking: Deze gebruiksaanwijzing beschrijft ook catalogusnummers met een letter achtervoegsel. Kijk op uw doos voor specifieke produktgegevens.

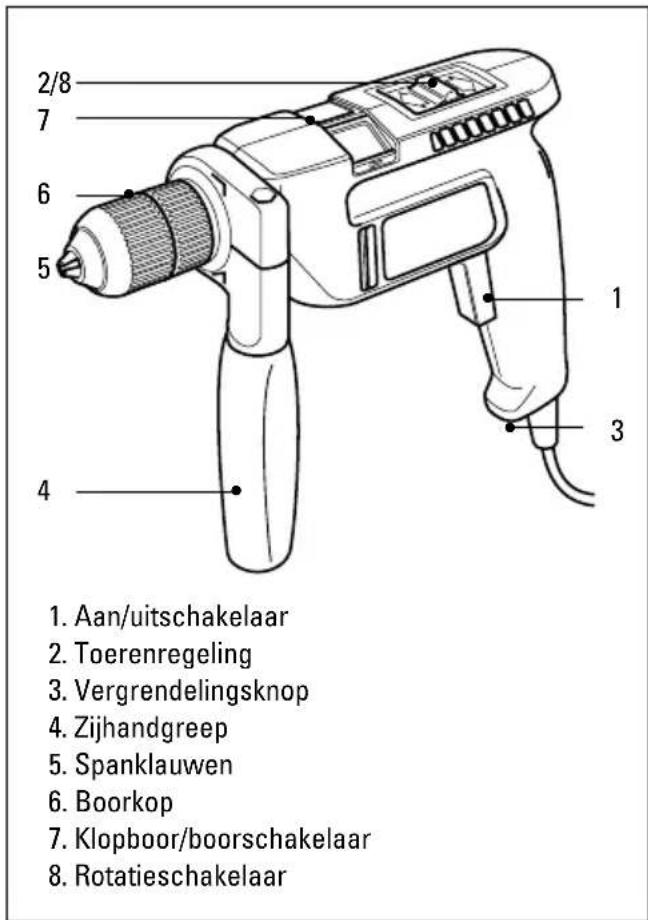

VOORZIENINGEN

Uw boormachine heeft een aantal of alle van deze voorzieningen:

• De aan/uitschakelaar wordt gebruikt om de boormachine in alle standen te gebruiken.
• Een variabel toerental voor optimale controle van uw boormachine en veelzijdige toepassingen.
• Op boormachines met twee snelheden kunt u met de snelheidsschakelaar de geschikte boorsnelheid voor het werk kiezen.

• De vergrendelingsknop zorgt voor een ononderbroken werking van uw boormachine.

• Een zijhandgreep (waar meegeleverd) voor een betere hanteerbaarheid van uw boormachine.

• De boormachine is voorzien van een klopboormechanisme. De gewenste stand kan door middel van de klopboor/boorschakelaar worden ingesteld.
• De rotatieschakelaar is handig als de boormachine als schroevedraaier wordt gebruikt of om een vastgeraakte boor los te draaien.

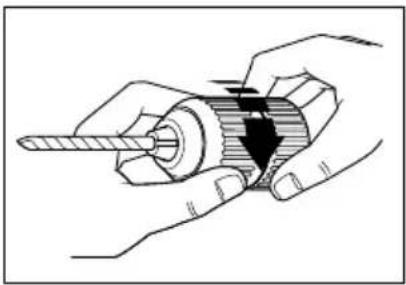

MONTEREN VAN BOOR (BOORKOP ZONDER SLEUTEL)

Ga als volgt te werk: Haal de stekker uit het stopkontakt.

Het achterste gedeelte van de boorkop vasthouden en het voorste gedeelte roteren tot de spanklauwen

voldoende zijn geopend. De boor tussen de spanklauwen steken. Het achterste gedeelte van de boorkop vasthouden terwijl u het voorste gedeelte vastdraait. Draai de twee gedeeltes stevig in tegenovergestelde richting tot de boor goed vastzit.

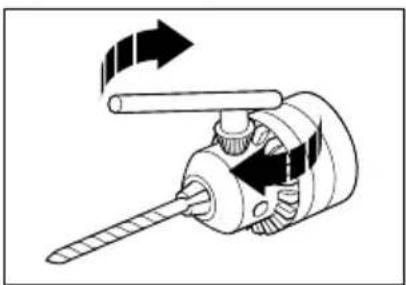

MONTEREN VAN DE BOOR (BOORKOPPEN MET SLEUTEL)

Ga als volgt te werk: Haal de stekker uit het stopkontakt.

Het achterste gedeelte van de boorkop roteren tot de spanklauwen voldoende zijn geopend. De boor tussen

de spanklauwen van de boorkop steken. Steek de boorkopsleutel in één van de drie gaten op het voorste gedeelte van de boorkop, zodat de kop van de boorkopsleutel in het achterste gedeelte van de boorkop grijpt. De boorkopsleutel naar rechts draaien om de spanklauwen vast te draaien tot de boor goed vastzit. De boorkopsleutel verwijderen.

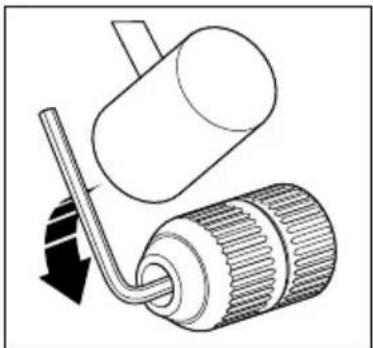

DE BOORHOUDER ZONDER SLEUTEL VERWIJDEREN

Ga als volgt te werk:

Om de boorhouder te verwijderen moet u de klauwen openen, de boorhouder stevig in een hand houden en

NEDERLANDS

met een schroe- vedraaier in de andere hand, de borgschroef in de boorhouder in wijzerzin ongeveer één slag draaien om die los te maken. Steek een zeskantsleutel in de

boorhouder en span de klauwen aan. Geef met een hamer een korte krachtige klap op de zeskantsleutel in tegenwijzerzin zodat de boorhouder van de booras loskomt. Verwijder de zeskantsleutel. Gebruik de schroevedraaier om de borgschroef in wijzerzin te draaien totdat die volledig los is van de booras. Neem de boorhouder nu van de as door hem er in tegenwijzerzin af te draaien. Om de boorhouder te monteren moet u hem op de schroefdraad plaatsen en in wijzerzin draaien tot hij stuit. Steek de borgschroef er vervolgens in en draai die in tegenwijzerzin aan totdat hij volledig vastzit.

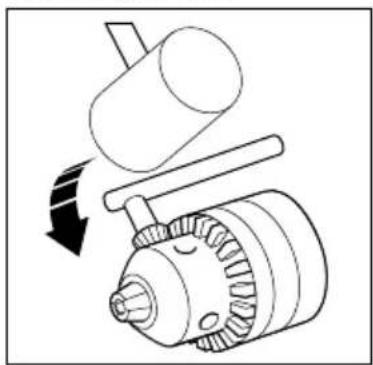

DE BOORHOUDER MET SLEUTEL VERWIJDEREN

Ga als volgt te werk:

Open de klauwen van de boorkop met de boorkopsleutel. Hou de boorkop met één hand en draai met een schroevedraaier in de andere hand de schroef los, die in de boorkop zit.

Gebruik uitsluitend de juiste boorkopsleutel. Zet de boorkopsleutel in de boorkop, en hou de boor stevig in één hand met de boorkop weg van U. Draai de boorkop zo dat de boorkopsleutel net boven de horizontale positie aan de rechterhand van de machine zit. Geef een tik op de boorkopsleutel zodat U gemakkelijk de boorkop met de hand kan losdraaien.

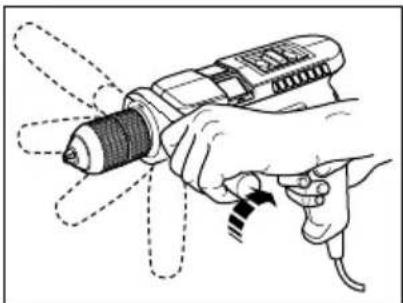

MONTEREN VAN DE ZIJHANDGREEP

Ga als volgt te werk:

Om de zijhandgreep te bevestigen, de bout in de klem en de moer in de handgreep zetten. De handgreep en klem losjes bevestigen. De zijhandgreep op uw boormachine plaatsen. De handgreep rond uw boormachine draaien tot deze in de gewenste positie staat.

De handgreep vastzetten door deze naar rechts te draaien.

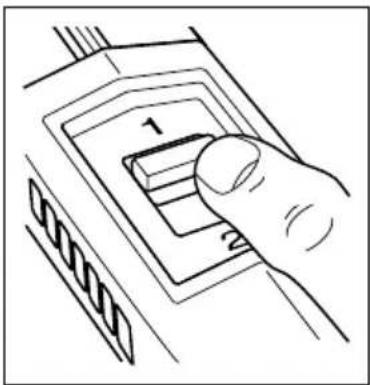

UW BOORMACHINE GEBRUIKSKLAAR MAKEN

Ga als volgt te werk:

Monteer de juiste hulpstukken voor het werk. Zo nodig de diepte-aanslag instellen. Het toerental van de boormachine instellen. Op boormachines met twee snelheden de dubbeltoerige

schakelaar op '1' (laag toerental) of '2' (hoog toerental) zetten, of zet de bediening van het variabel toerental op het gewenste toerental. Als algemene regel kan men stellen dat met grote boren een laag toerental en met kleinere boren een hoog toerental wordt gebruikt. Zet

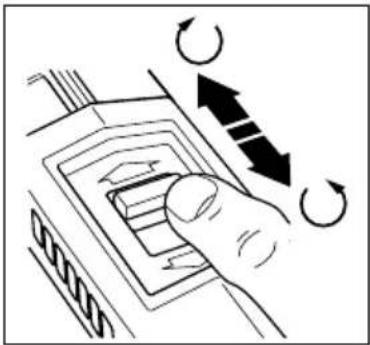

de rotatieschakelaar in de gewenste rotatierichting. Wijzig nooit de instelling van de klophamer- schakelaar, de snelheids- schakelaar of de rotatieschakelaar

terwijl de boormachine gebruikt wordt.

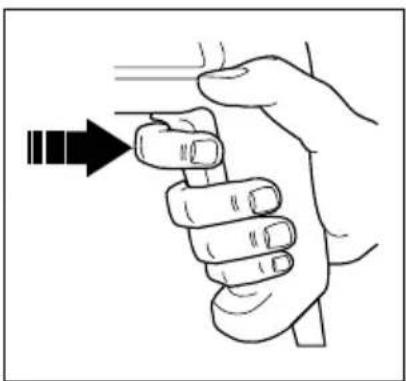

GEBRUIK VAN BOORMACHINE

De aan/ uitschakelaar indrukken om uw de boormachine in werking te stellen. Uw boor stopt als de aan/ uitschakelaar losgelaten wordt.

NEDERLANDS

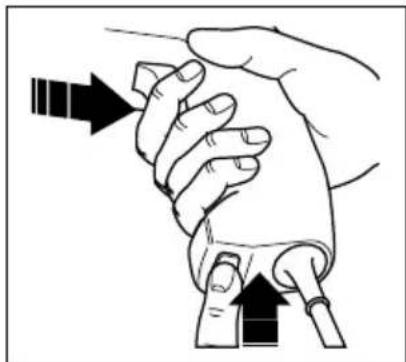

Voor een ononderbroken werking van uw boormachine de vergrendelingsknop indrukken terwijl de aan/uit- schakelaar tevens ingedrukt is. Als u de

boormachine tijdens ononderbroken werking uit wilt zetten, de aan/uitschakelaar opnieuw indrukken en loslaten. De boorkop niet aanraken als uw boormachine in gebruik is.

HANDIGE TIPS

• Bevestig de juiste afmeting en type boor en schroevedraaierbit.
• De boormachine op de juiste snelheid instellen.
• De boormachine altijd aan de handgreep en zijnhandgreep vasthouden.
• Zorg er voor dat de boormachine altijd een rechte hoek (90°) vormt met het werk.

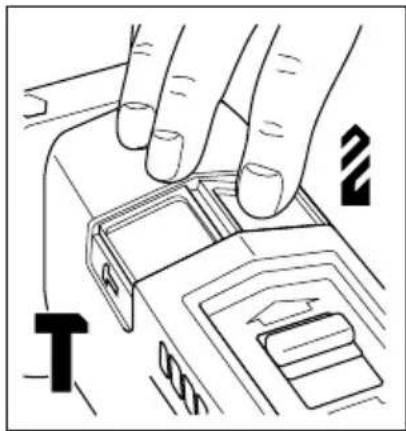

Voor het boren van hout en metaal de klopboorschakelaar in de boorstand zetten . Voor het boren van metselwerk de klopboorschakelaar in de klopboorstand zetten . Tijdens gebruik

als schroevedraaier de klopboorschakelaar in de boorstand zetten .

• De rotatieschakelaar in de gewenste rotatierichting zetten.
• Tijdens gebruik van uw boormachine nooit de draairichting veranderen.
• Na gebruik de boor uit de boorkop halen en voorzichtig met een rubberen hamer met zacht oppervlak op de zijkant van de boorkop kloppen om het stof te verwijderen. Dit verlengt de levensduur van de boorkop.

AFKOELEN

Als uw boormachine tijdens gebruik te heet wordt zet dan de toerenregeling op de hoogste stand en laat uw boormachine 2 minuten onbelast werken.

OVERBELASTING

Tijdens het gebruik van uw boormachine nooit te veel kracht gebruiken. Door overmatige druk gaat de boormachine langzamer en minder efficient werken. Dit kan overbelasting tot gevolg hebben waardoor de motor van uw boormachine wordt beschadigd.

EG-VERKLARING VAN OVEREENSTEMMING

Wij verklaren dat deze elektrische machine:

Niveau van de A-gewogen geluidsdruk 100dB(A) Niveau van het A-gewogen geluidsvermogen 113dB(A) Hand/arm gewogen vibratie 8.7m/s²
