Produkttype	Elektrisk boremaskin med ledning
Merke	Black & Decker
Modell	KD355K
Mål (L x B x H)	Omtrent 25 x 20 x 8 cm
Vekt	Omtrent 1,5 kg
Strømforsyning	Nettspenning 230 V ~ 50 Hz
Nominell effekt	550 W
Tomgangshastighet	0 - 2800 o/min
Chuckkapasitet	1 til 10 mm
Boringskapasitet (stål)	10 mm
Boringskapasitet (tre)	25 mm
Hovedfunksjoner	Boring, skruing (med hastighetsregulator)
Rotasjonsretning	Høyre / venstre
Vedlikehold og rengjøring	Rengjør ventilasjonssporene med en børste; kontroller kullbørstene
Sikkerhet	Bruk hørselsvern; koble fra før tilbehørsskifte
Reservedeler og reparerbarhet	Kullbørster, chuck, bryter
Generell informasjon	Kompakt boremaskin for hjemmebruk og gjør-det-selv

Ofte stilte spørsmål - KD355K BLACK & DECKER

Hvordan bytte bor på boremaskinen Black & Decker KD355K?

Koble først apparatet fra. Åpne chucken ved å dreie ringen mot klokken. Sett inn boret og stram til ved å dreie med klokken.

Boremaskinen starter ikke, hva gjør jeg?

Sjekk at støpselet er ordentlig tilkoblet og at strømnettet fungerer. Hvis problemet vedvarer, kan kullbørstene være slitt; de må skiftes av en fagperson.

Hvordan justere borehastigheten?

Hastigheten varierer med trykk på avtrekkeren. Lett trykk gir lav hastighet, hardt trykk gir høy hastighet.

Kan man bruke boremaskinen til skruing?

Ja, boremaskinen har hastighetsregulator og fremover/revers, ideelt for skruing. Bruk et egnet bits.

Hvordan reversere rotasjonsretningen?

Bruk retningsvelgeren som sitter over avtrekkeren. Skyv den til høyre for fremover, til venstre for revers.

Hvilket regelmessig vedlikehold er nødvendig?

Rengjør ventilasjonssporene med en myk børste for å unngå overoppheting. Få kullbørstene sjekket hver 50. driftstime.

Hvilke sikkerhetstiltak bør tas?

Bruk vernebriller og hørselsvern. Ikke bruk løse klær. Koble alltid fra før du bytter tilbehør.

Chucken strammer ikke ordentlig lenger, hva gjør jeg?

Rengjør chuckens bakker. Hvis problemet vedvarer, må chucken skiftes. Kontakt et autorisert serviceverksted.

Hva er maksimal boredybde i tre?

Med et 25 mm bor kan du bore opp til omtrent 25 mm dybde i ett trekk. For dypere hull, bruk borfôrlenger.

Hvor finner jeg reservedeler til modell KD355K?

Reservedeler er tilgjengelige hos autoriserte Black & Decker-forhandlere eller på den offisielle nettsiden. Kullbørster og chuck er de vanligste delene.

BRUKSANVISNING KD355K BLACK & DECKER

For å få mest mulig ut av din produkt fra Black & Decker ber vi deg lese sikkerhetsinstruksjonene og bruksanvisningen nøye. Dersom du har noen spørsmål etter det, ta kontakt med ditt nærmeste autoriserte Black & Decker serviceverksted eller Black & Decker.

PARABÉNS!

Advarse! Når man bruker elverktøy skal de grunnleggende sikkerhetsinstruksjoner alltid følges for å minimalisere risikoen for støt, personskade eller brann. Les bruksanvisningen nøye før verktøyet tas i bruk og oppbevar bruksanvisningen. Foruten nedenforstående instruksjoner, følg alltid vernebestemmelsene fra Statens Arbeidstilsyn.

• Hold arbeidsområdet rent. Rotete arbeidsflater innbyr til skader.
• Tenk på arbeidsmiljøet. Utsett ikke elverktøyet for regn. Bruk ikke verktøyet på fuktige eller våte steder. Ha godt arbeidslys. Bruk ikke verktøyet i nærheten av lettantennelige væsker eller gasser.
• Beskytt deg mot elektrisk støt. Unngå kroppskontakt med jordede deler (f.eks. rør, radiatorer, ovner, kjøleskap). Ved ekstreme arbeidsforhold (f.eks. høy fuktighet, metallstøv osv.) kan den elektriske sikkerheten økes ved tilkobling av jordfeilsbryter.
• Hold barn vekk. La ikke andre personer komme i kontakt med elverktøyet eller ledningen. Hold andre vekk fra arbeidsområdet.
• Oppbevar verktøyet sikkert. Når verktøyet ikke brukes skal det oppbevares på et tört sted, utenfor rekkevidden til barn.
• Ikke overbelast verktøyet. Du arbeider sikrere innenfor det angitte effektområdet.
• Bruk riktig elverktøy. Ikke tving verktøyet til arbeider som er beregnet på kraftigere verktøy. Bruk f.eks. ikke en sirkelsag til å sage av kvister og grener.
• Kle deg riktig. Ikke bruk løsthengende klær eller smykker. De kan feste seg i bevegelige deler. Gummihansker og sklisikre sko anbefales for utearbeider. Bruk hårnett dersom du har langt hår.
• Bruk vernebriller for å hindre at spon blåser inn i øynene, noe som kan forårsake skade. Dersom det blir mye støv bruk evt. også ansiktsmaske.
• Ikke ødelegg ledningen. Bær ikke maskinen etter ledningen eller trekk i ledningen for å ta ut kontakten fra vegguttaket. Utsett ikke ledningen for varme, olje eller skarpe kanter.
• Fest arbeidsstykket. Bruk skrutvinger eller et skrustykke for å holde fast arbeidsstykket. Det er sikrere enn å bruke hånden og du får begge hendene fri til å jobbe med.
• Strekk deg ikke for mye. Ha godt fotfeste og balanse.
• Pass på tilbehøret. Hold de skarpe og rene. Følg instruksjonene for vedlikehold av tilbehøret. Kontroller ledningen regelmessig og få den reparert

av et autorisert verksted dersom den er skadet. Kontroller skjøteledningen regelemessig og bytt den ut dersom den er skadet. Hold håndtakene rene og fri for olje og fett.

• Ta kontakten ut av vegguttaket når verktøyet ikke er i bruk, før service og ved skifte av tilbehør som slipeskive, stålbørst etc.
• Fjern nøkler. Kontroller at nøkler og justeringsverktøy er fjernet før verktøyet startes.
• Unngå uavsiktlig innkobling. Bær ikke tilkoblet verktøy med fingeren på strømbryteren. Sjekk at strømbryteren er avslått när du kobler verktøyet til strøm.
• Utendørs skjøteledninger. Ute skal det kun brukes skjøteledninger som er beregnet for dette bruk.
• Vær oppmerksom. Se på det du gjør. Bruk sunn fornuft. Bruk ikke verktøyet när du er trett.
• Kontroller verktøyet mot skader før du kobler til strøm. Før videre bruk skal defekte deler og evt. andre skader repareres. Kontroller at de bevegelige delene fungerer skikkelig og ikke klemmer, at ingen deler er sprukket, at alle deler er skikkelig montert. En verneanordning eller annen del som er skadet skal skiftes av et autorisert serviceverksted, dersom ikke annet er oppgitt i bruksanvisningen. ∅delagte strømbrytere må skiftes hos et fagverksted. Bruk ikke elverktøyet dersom strømbryteren ikke kan slås på/av.
• For din personlige sikkerhet. Bruk kun tilbehør og ekstrautstyr som er anbefalt i bruksanvisningen og katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade.

Ta vare på disse instruksjonene!

DOBBELTISOLERT

Ditt verktøy er dobbeltisolert. Det betyr at alle eksterne metalldeler er elektrisk isolert fra strømkilden. Dette oppnås ved at en ekstra bariære plasseres mellom de elektriske og mekaniske delene. Dobbeltisolering betyr øket elektrisk sikkerhet og gjør at maskinen ikke trenger å være jordet. Merk! Dobbeltisolering erstatter ikke normal forsiktighet. Isoleringen finnes for å gi øket beskyttelse mot skade som kan oppstå pga. elektrisk isoleringsfeil i maskinen.

SKJ∅TELEDNING

Skjøteledning opp til 30m kan brukes uten at kraften blir dårligere. Obs! Skjøteledning skal kun brukes dersom dette er absolutt nødvendig. Bruk av feil skjøteledning kan resultere i brann og elektrisk støt. Kontroller at skjøteledningen ikke er skadet.

NORGE

MILJ∅

Når produktet er utslitt, leveres produktet til et egnet oppsamlingssted/kildesortering som finnes i din kommune, eller til et Black & Decker serviceverksted.

SERVICE

Dersom det skulle oppstå feil på maskinen, lever den alltid inn til et autorisert Black & Decker serviceverksted. Se aktuell prisliste/katalog for øvrig informasjon eller kontakt Black & Decker (Norge) A/S. På grunn av forskning og utvikling kan ovenstående spesifikasjoner endres, dette vil ikke bli meddelt separat.

GARANTI OG SERVICE

Black & Decker (Norge)A/S garanterer i henhold til garantivilkår som finnes hos Black & Decker (Norge) A/S. Disse inneholder bl.a: Black & Decker (Norge) A/S garanterer at maskinen er uten material-eller fabrikasjonsfeil ved levering. Garantien gjelder 24 måneder fra levering. Black & Decker påtar seg kostnadsfritt å reparere eller bytte ut maskinen etter eget valg. For å påberope feil som omfattes av garantien skal kjøperen underrette nærmeste Black & Decker autoriserte serviceverksted om feilen innen fjorten dager etter at feilen oppdages. Kjøperen skal kunne fremvise kvittering, faktura eller annet kjøpsbevis som viser hvor og når maskinen ble kjøpt. Kjøperen skal for egen regning levere maskinen udemontert til nevnte serviceverksted eller til kjøpsstedet. For konsumentkjøp gjelder dessuten Kjøpsloven som regulerer forholdet mellom forhandler og kunde.

TILBEH∅R

Black & Decker tilbyr en komplett serie av tilbehør. For ytterligere informasjon henvend deg til en Black & Decker forhandler. Bruk bare Black & Decker eller Piranha orginaltilbehør.

TEKNISKE DATA

Verktøyets lydnivå er overenstemmende med gjeldende EU-lover. Vi anbefaler at det blir tatt nødvendige sikkerhetstiltak dersom lyden er plagsom. Dette skjer normalt ved et lydnivå som er over 85 dB(A).

Black & Decker har en kontinuerlig produktutvikling og reserverer seg retten til å endre produktspesifikasjoner uten forvarsel.

Merk: Denne bruksanvisningen dekker også bestillingsnumre som slutter på en bokstav. På emballasjen finner du informasjon om ditt produkt.

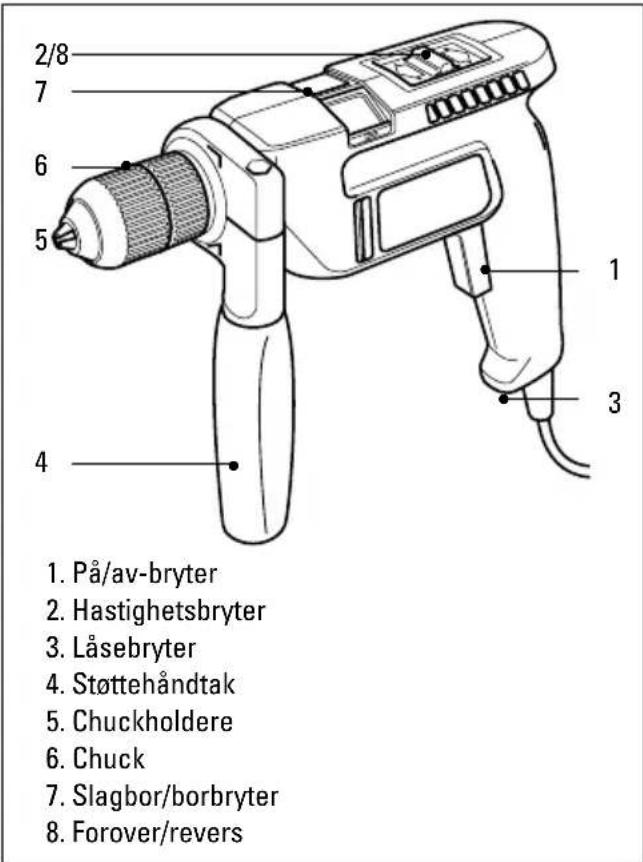

FUNKSJONER

Boret ditt har noen eller alle disse funksjonene:

• Du bruker på/av-bryteren til å starte og slå av boret i alle driftsmodi.
• Den justerbare hastighetsbryteren gir optimal kontroll over maskinen, og gjør det mulig å utføre en rekke oppgaver.
• På maskiner med to hastigheter, kan du bruke hastighetsbryteren til å velge riktig borehastighet.
• Låsebryteren sørger for kontinuerlig drift av maskinen.
• Støttehåndtaket (der dette er aktuelt) gir en ekstra gripeposisjon for maskinen.
• Maskinen kan brukes som slagbor eller vanlig bor, avhengig av hvordan du stiller slagbor/bor-bryteren.
• Forover/reversbryteren kontrollerer rotasjonsretningen när du bruker maskinen som skrutrekker, eller när du fjerner bits som sitter fast.

har åpnet seg tilstrekkelig. Sett bitsen inn i chuckholderne. Hold i den bakre delen av chucken mens du strammer fremre del. Skru de to delene stramt i motsatte retninger, slik at bitsen festes.

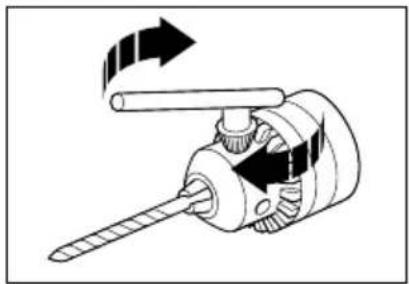

SETTE PÅ BITS (CHUCKER MED N∅KKEL)

Gjør slik:

Trekk ut støpselet. Drei på chucktrommelen til holderne har åpnet seg tilstrekkelig. Sett bitsen inn i holderne på

chucken. Sett enden av chucknøkkelen inn i et av de tre hullene på hoveddelen til chucken, og pass på at hodet på nøkkelen sitter i chucktrommelen.

Drei chucknøkkelen med klokken, slik at holderne strammes og holder bitsen fast. Ta av chucknøkkelen.

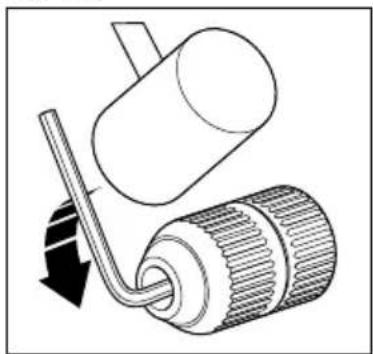

DEMONTERING AV SELVSPENNENDE CHUCK

Gjør slik:

Gi unbrakonøkkelen et forsiktig slag i moturs retning med en hammer for å løsne denne fra spindelen. Fjern unbrakonøkkelen. Bruk skrutrekkeren for å løsne festeskruen helt. Skru deretter løs chucken fra spindelen ved å skru chucken moturs. For å feste chucken, skrues denne i bunnen på spindelen medurs. Skru deretter fast festeskruen medurs.

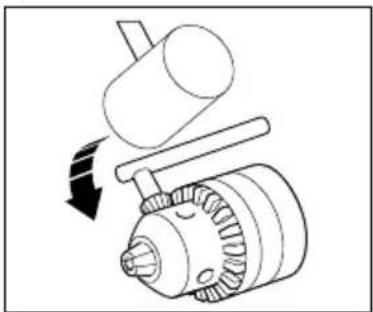

DEMONTERING AV N∅KKEL-CHUCK

Gjør slik:

Skru chucken helt opp. Hold fast chucken med den ene hånden og løs festeskruen med den andre hånden. Obs! Venstregjenger! Bruk riktig chucknøkkel.

Plasser chucknøkkelen i ett av hullene og hold maskinen i en hånd med chucken pekende fra deg. Roter chucken slik at chucknøkkelen er rett over den horisontale stillingen på høyre side av maskinen. Gi chucken ett kort, forsiktig slag med en hammer eller lignende. Chucken kan nå skrues av for hånd.

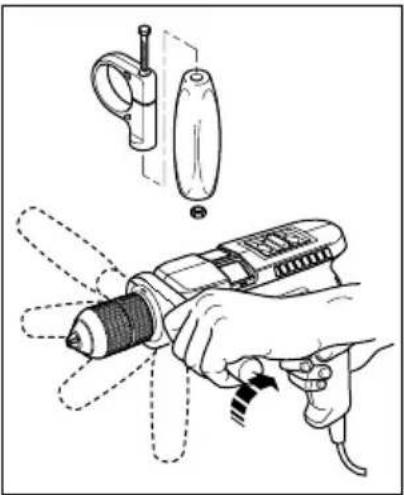

SETTE PÅ ST∅TTEHÅNDTAKET

Gjør slik:

Du setter sammen støttehåndtaket ved å sette skruen i klemmen og mutteren i håndtaket. Fest håndtak og klemme løst. Plasser støttehåndtaket på boret. Drei håndtaket rundt maskinen til det er i ønsket

stilling. Stram håndtaket ved å dreie det med klokken.

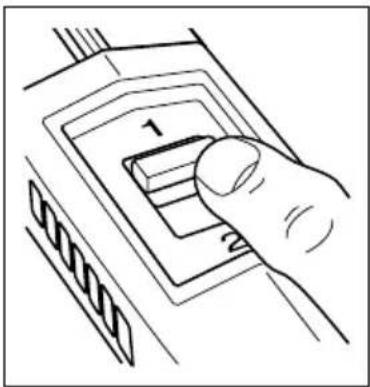

FORBEREDE MASKINEN FOR BRUK

Gjør slik:

Sett på riktig tilbehør for jobben. Still inn dybdestoppet om nødvendig. Still inn borhastigheten. På maskiner med to hastigheter stiller du hastighetsbryteren til '1' (lav hastighet) eller '2' (høy hastighet).

Ellers setter du den justerbare hastighetsbryteren til ønsket hastighet. Tommelfingerregelen er at du bruker lav hastighet for store bits og høy hastighet for små bits.

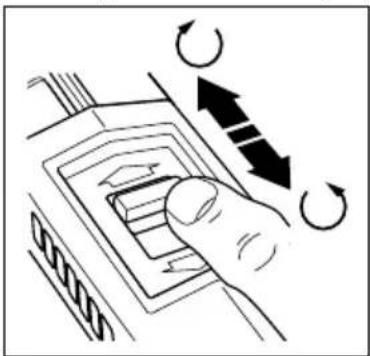

Still forover/ bakoverbryteren til ønsket rotasjons- retning. Du må aldri endre innstillingen for slagboret, hastigheten eller rotasjonsretningen mens maskinen er i bruk.

NORGE

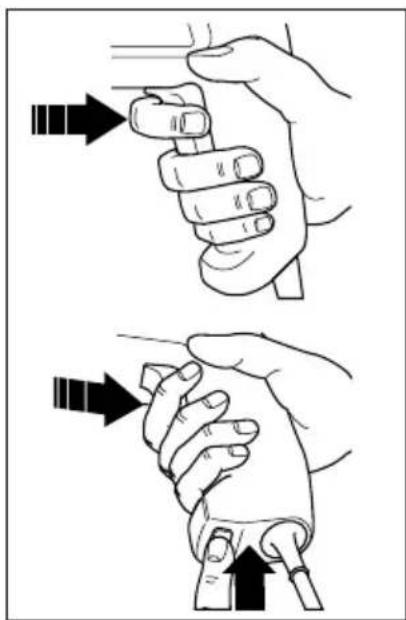

BRUKE MASKINEN

Når du skal slå på maskinen, trykker du av/på-bryteren ned. Maskinen stopper når du slipper bryteren. ∅nsker du å benytte kontinuerlig drift, trykker du inn läsebryteren mens av/på-bryteren er trykt ned. Når du vil stoppe maskinen etter kontinuerlig drift, trykker du

ned av/på-bryteren og slipper den opp igjen. Du må ikke berøre chucken mens maskinen er i bruk.

TIPS

• Pass på at skrubitsene og de vanlige bitsene du bruker har riktig størrelse.
  • Still inn riktig borhastighet.
• Du må bare holde maskinen i håndtaket og støttehåndtaket.
• Husk å alltid holde maskinen i rett vinkel i forhold til materialet du arbeider med.

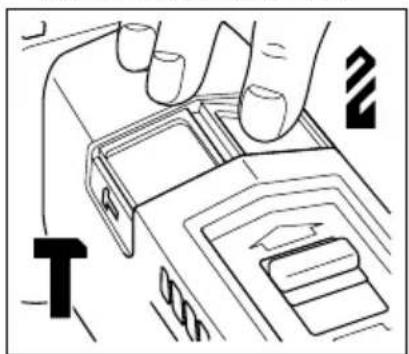

Når du borer i tre og metall, stiller du slagborbryteren til bormodus. Når du borer i mur, stiller du slagborbryteren til slagbormodus

. Når du bruker skrutrekker, stiller

• Still forover/reversbryteren til riktig retning.
• Du må aldri endre rotasjonsretningen mens maskinen er i bruk.
• Etter bruk tar du av bitsen og banker forsiktig på siden av chucken for å fjerne støv. Da forlenger du levetiden til chucken.

AVKJ∅LING

Hvis maskinen blir for varm, stiller du hastighetsbryteren til høyeste innstilling og lar boret gå uten belastning i 2 minutter.

OVERBELASTNING

Du må aldri legge ekstra press på maskinen. For mye press kan redusere både hastigheten og effektiviteten. Dette kan forårsake en overbelastning, som igjen kan skade motoren til maskinen.

CE UTF∅RELSESBEKREFTELSE

Vi bekrefter at verktøyene: KD561, KD562, KD564RE, KD564CRE, KD661, KD662, KD664RE, KD664CRE er overens med 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144 Veid lydtrykk er 100dB (A) Veid lydeffekt er 113dB (A) Hånd/Arm veid vibrasjon er 8.7m/s²
