KD355K - Pora BLACK & DECKER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Johdollinen sähköpora
Merkki	Black & Decker
Malli	KD355K
Mitat (P x L x K)	Noin 25 x 20 x 8 cm
Paino	Noin 1,5 kg
Virtalähde	Verkkovirta 230 V ~ 50 Hz
Nimellisteho	550 W
Kuormittamaton nopeus	0 - 2800 rpm
Istukan kapasiteetti	1 - 10 mm
Poraussyvyys (teräs)	10 mm
Poraussyvyys (puu)	25 mm
Päätoiminnot	Poraus, ruuvaus (nopeudensäätimellä)
Pyörimissuunta	Oikea / vasen
Huolto ja puhdistus	Puhdista ilmarakoja harjalla; tarkista hiiliharjat
Turvallisuus	Käytä kuulosuojaimia; irrota pistoke ennen lisävarusteen vaihtoa
Varaosat ja korjattavuus	Hiiliharjat, istukka, kytkin
Yleistä tietoa	Kompakti pora kotikäyttöön ja tee-se-itse-töihin

Usein kysytyt kysymykset - KD355K BLACK & DECKER

Kuinka vaihdan poranterän Black & Decker KD355K -poraan?

Irrota ensin laite verkkovirrasta. Avaa istukka kiertämällä rengasta vastapäivään. Aseta poranterä ja kiristä tiukasti kiertämällä myötäpäivään.

Pora ei käynnisty, mitä tehdä?

Tarkista, että pistoke on kunnolla kiinni ja verkkovirta toimii. Jos ongelma jatkuu, hiiliharjat saattavat olla kuluneet; ne on vaihdettava ammattilaisen toimesta.

Kuinka säädän porausnopeutta?

Nopeus on säädettävissä liipaisimen painalluksella. Kevyt painallus antaa hitaan nopeuden, voimakas painallus antaa nopean nopeuden.

Voiko poraa käyttää ruuvaamiseen?

Kyllä, porassa on nopeudensäädin ja eteen-/taaksepäin toiminto, ihanteellinen ruuvaamiseen. Käytä sopivaa hylsyä.

Kuinka käännän pyörimissuunnan?

Käytä liipaisimen yläpuolella olevaa suunnanvalitsinta. Työnnä sitä oikealle eteenpäinylle, vasemmalle taakseen.

Mitä säännöllistä huoltoa tarvitaan?

Puhdista ilmarakoja pehmeällä harjalla ylikuumenemisen välttämiseksi. Tarkistuta hiiliharjat 50 käyttötunnin välein.

Mitä turvatoimia tulee noudattaa?

Käytä suojalaseja ja kuulokkeita. Älä käytä löysiä vaatteita. Irrota aina pistoke ennen lisävarusteen vaihtoa.

Istukka ei kiristy kunnolla, mitä tehdä?

Puhdista istukan leuat. Jos ongelma jatkuu, istukka on vaihdettava. Käänny valtuutetun huollon puoleen.

Mikä on suurin poraussyvyys puussa?

25 mm poranterällä voit porata noin 25 mm syvyyteen yhdellä kerralla. Syvempiä reikiä varten käytä poranterän jatketta.

Mistä löydän varaosia mallille KD355K?

Varaosia on saatavana valtuutetuilta Black & Decker -jälleenmyyjiltä tai viralliselta verkkosivustolta. Hiiliharjat ja istukka ovat yleisimpiä osia.

KÄYTTÖOHJE KD355K BLACK & DECKER

Jotta tuotteesta olisi Sinulle mahdollisimman paljon iloa ja hyötyä, pyydämme Sinua tutustumaan tarkasti käyttöohjeeseen ja lukemaan turvallisuusohjeet. Jos Sinulla on vielä kysyttävää, ota yhteyttä lähimpään Black & Deckerin huoltopisteeseen tai suoraan Black & Decker Oy:hyn.

BÄSTE KUND,

Varoitus! Käytettäessä sähkötyökaluja tulee näitä perusohjeita aina noudattaa. Perusohjeiden noudattaminen vähentää sähköiskujen, henkilövaurioiden ja tulipalon riskiä. Lue käyttöohje tarkkaan ennen kuin otat työkalun käyttöön ja säilytä se. Noudata näiden ohjeiden lisäksi Työsuojeluhallituksen ohjeita.

• Pidä työskentelyalue siistinä. Poista mahdolliset esteet välttyäksesi vaurioilta.
• Ajattele työskentelyalueen vaikutusta työhösi. Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.
• Suojaa itsesi sähköiskuilta. Vältä kontaktia sähköä johtaviin esineisiin (esim. putkiin, pattereihin, liesiin, jääkaappeihin). Erityisolosuhteissa (esim. suuri kosteus, metallipölyn synty jne.) voit lisätä turvallisuuttasi esikytkemällä maadoituskytkimen.
• Pidä lapset poissa työskentelyalueelta. Älä anna ulkopuolisten koskettaa sähkötyökalua tai sen johtoa. Kaikkien tulee pysytellä poissa työskentelyalueelta.
• Säilytä työkalu hyvin. Kun et käytä sähkötyökalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että paikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.
• Älä ylikuormita työkalua. Työskentelysi on turvallisempaa, kun käytät työkalua oikein.
• Käytä oikeaa työkalua. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.
• Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
• Käytä suojalaseja. Käytä suojalaseja estääksesi lastujen lentämisen silmiisi. Ne voivat aiheuttaa vahinkoa näöllesi. Mikäli työstäessä syntyy paljon pölyä, käytä kasvosuojaa.
• Huolehdi sähköjohdon kunnosta. Älä koskaan kanna sähkötyökalua johdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Älä altista sähköjohtoa kuumuudelle, öljyille tai teräville reunoille.
• Kiinnitä työstökappale kunnolla. Käytä ruuvipuristinta tai ruuvikappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.
• Älä kurottele. Seiso tukevasti ja tasapainossa.
• Hoida työkalua huolella. Pidä työkalu terävänä ja puhtaana. Seuraa ohjeita työkalun hoidosta ja

vaihdosta. Tarkista johdon kunto säännöllisesti, ja mikäli se on rikki, vie se johonkin tunnettuun ammattiliikkeeseen korjattavaksi. Tarkista myös jatkojohto säännöllisesti ja vaihda se, mikäli se on vahingoittunut. Pidä kahva kuivana ja puhtaana äläkä altista sitä öljylle ja rasvalle.

- Ota pistoke pois seinästä, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. hiomalaikkaa, kuppiteräsharjaa, tms.

- Poista avaimet. Poista säätöavaimet ja asennustyökalut koneesta ennenkuin käynnistät sen.

- Vältä tahatonta käynnistämistä. Älä kanna konetta sormet virrankatkaisijalla sen ollessa kytkettynä seinään. Tarkista, että virrankatkaisija on pois päältä laittaessasi pistokkeen seinään.

- Jatkojohdot ulkokäytössä. Ulkona työskennellessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

- Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua ollessasi väsynyt.

- Tarkista, että sähkötyökalu on kunnossa ennenkuin laitat johdon seinään. Ennen koneen ottamista jatkuvaan käyttöön tarkista turvalaitteet ja koneen osat. Näin varmistat, että kone toimii niin kuin pitää ja täyttää sille asetut vaatimukset. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jää kiinni mihinkään, että kaikki osat ovat kunnossa ja ne on oikein asennettu, ja että muut olosuhteet, jotka voivat vaikuttaa käyttöön, ovat kunnossa. Vika suojajärjestelmässä tai jokin viallinen osa tulee vaihtaa tai korjata jossain tunnetussa ammattiliikkeessä, mikäli käyttöohjeessa ei toisin sanota. Viallinen virrankatkaisija vaihdetaan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virrankatkaisija ei toimi kunnolla.

- Turvallisuudeksesi. Käytä vain niitä lisävarusteita ja -laitteita, joita suositellaan käyttöohjeessa ja tuotekuvastossa. Jonkin muun laitteen käyttö saattaa aiheuttaa henkilövahinkoja.

Säilytä nämä ohjeet!

KAKSOISERISTYS

Työkalusi on kaksoiseristetty. Se tarkoittaa sitä, että kaikki ulkoiset metalliosat on sähköisesti eristetty virtalähteestä. Tämä tapahtuu laittamalla eristyskaide sähköisten ja mekaanisten osien väliin. Tällöin työkalun maadoittaminen ei ole tarpeen.

Huom! Kaksoiseristys ei korvaa normaalia varovaisuutta. Eristys on tehty työkalun

SUOMI

suojaamiseksi vauriolta, joka aiheutuu työkalun sisäisestä sähköisestä eristysviasta.

JATKOJOHTO

Työkalun kanssa voidaan käyttää jopa 30m pitkää jatkojohtoa ilman tehohävikkiä. Huom! Jatkojohtoa tulee käyttää vain, jos se on ehdottoman tarpeellista. Viallisen jatkojohdon käyttäminen voi johtaa tulipaloon ja sähköiskuun. Käyttäessäsi jatkojohtoa varmistu siitä, ettei se ole vaurioitunut.

YMPÄRISTÖ

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltopisteeseen.

HUOLTO

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Black & Decker Oy:hyn). Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

Ympäri maan sijaitsevilta Black & Deckerin huoltoliikkeiltä saat aina huoltoa koneeseesi. Kuinka menetellä, siitä tarkemmin alla. Meillä on kunnia tarjota Sinulle erinomaista huoltoa, nopeita korjauksia sekä laaja ja hyvä varaosavalikoima. Tule käymään huoltoliikkeissämme ja kokeile!

TAKUUN SISÄLTÖ

Black & Decker Oy takaa, että laitteessa ei ollut materiaali- tai valmistusvikaa silloin, kun laite toimitettiin ostajalle. Takuu ei kata ostajan tavallisesti hoitamia asennus- tai säätötoimenpiteitä, laitteen tavanomaisesta käytöstä johtuvaa kulumista tai muutosta, normaalia huoltoa tai käyttöohjeiden vastaisesta laitteen hoidosta tai käytöstä, laitteen hoitamatta jättämisestä, ylirasituksesta, tavanomaista intensiivisemmästä käytöstä tai muusta epätavallisesta käyttämisestä, uudelleen rakentamisesta, muuttamisesta tai muusta asiattomasta toimenpiteestä taikka muusta sellaisesta ostajan toimenpiteestä johtuvaa virhettä. Takuu on voimassa 24kk ostopäivästä. Edellytyksenä takuuetujen saamiselle on, että ostaja ilmoittaa virheestä lähimmälle Black & Decker Oy:n valtuuttamalle korjaamolle 14 päivän kuluessa virheen ilmenemisestä tai siitä, kun ostajan olisi pitänyt huomata laitteessa olevan virheen. Ostajan on tällöin esitettävä laitteen ostoajankohtaa ja -paikkaa osoittava kuitti, lasku tai muu ostotodistus. Ostaja on velvollinen omalla kustannuksellaan toimittamaan laite purkamattomana sanottuun korjaamoon. Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä.

OHJEET VIAN SATTUESSA

Toimita kone mahdollisimman pian Black & Deckerin valtuuttamaan korjaamoon. Mikäli laitteessasi on vielä takuu voimassa (24kk ostopäivästä), toimita ostokuitti tai takuutodistus koneen mukana huoltoon. Black & Decker Oy vastaa siitä, että laite, jossa on takuun kattama virhe korjataan ilman kustannuksia ostajalle tai vaihdetaan uuteen laitteeseen Black & Decker Oy:n valinnan mukaan. Laitteen korjauksen tai vaihtoehtoisesti vaihdon lisäksi Black & Decker Oy:llä ei ole muuta laitteeseen liittyvää vastuuta lukuunottamatta vastuuta tahallisesti tai törkeästä huolimattomuudesta aiheutetusta vahingosta. Black & Decker Oy ei kuitenkaan missään olosuhteissa vastaa seurannais- tai välillisistä vahingoista. Mikäli kulloinkin voimassa olevan lain tai vallitsevan oikeuskäytännön nojalla katsottaisiin, että Black & Decker Oy:n vastuu olisi näissä takuuehdoissa tarkoitettua laajempi, on näihin takuuehtoihin sisältyvät vastuunrajoitukset lain tai oikeuskäytännön sallimissa rajoissa kuitenkin otettava huomioon mahdollista korvausvelvollisuutta tai korvauksen määrää rajoittavina ehtoina.

TARVIKKEET

Black & Decker tarjoaa täydellisen sarjan tarvikkeita koneeseesi. Lisätietojen saamiseksi ota yhteyttä lähimpään Black & Deckerin jälleenmyyjään. Käytä vain Black & Deckerin tai Piranhan alkuperäisiä tarvikkeita.

TEKNISET TIEDOT

Työkalun melutaso vastaa voimassa olevia EU-säädöksiä. Suosittelemme lisäturvallisuustoimenpiteitä, jos ääinitaso kohoaa epämiellyttäväksi. Näin käy yleensä, kun ääni nousee yli 85dB (A).

Black & Decker pidättää kaikki oikeudet muutoksiin tuoteominaisuuksissa, koska tuotekehitystyömme on jatkuvaa.

Huom: Tämä käyttöohje kattaa myös tuotenumerot, jotka päättyvät kirjaimeen. Katso pakkauksesta laitettasi koskevia tietoja.

SUOMI

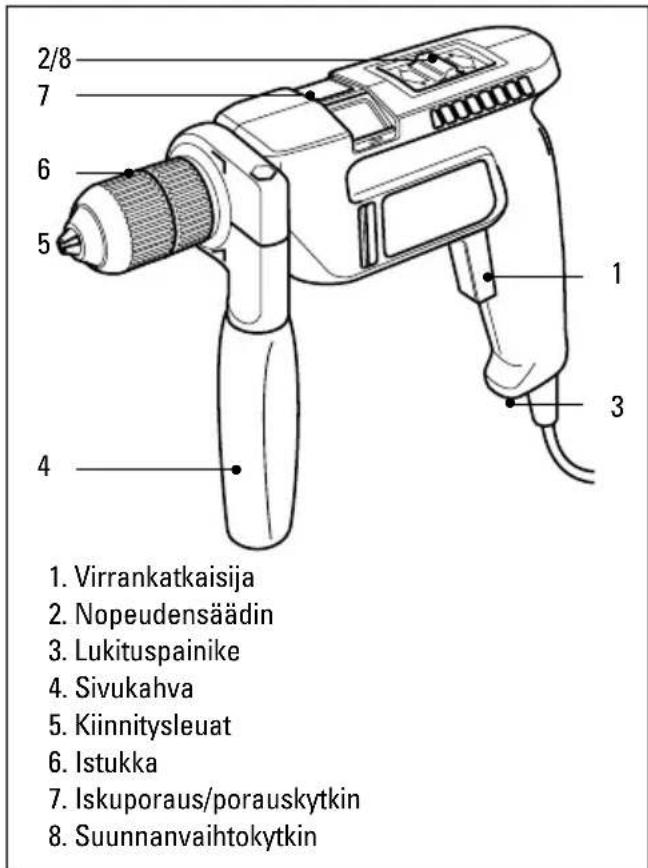

TUOTEKUVAUS

Porassasi on joitakin tai kaikki seuraavista ominaisuuksista:

• Virrankatkaisijaa käytetään poran kaikissa toiminnoissa.
• Nopeudensäätimellä porasi ohjailtavuus onnistuu mitä erilaisimmissa tehtävissä.
• Kaksinopeuksisissa porissa nopeuskytkimellä valitaan soveltuva porausnopeus.
• Lukituspainikkeella saat porasi toimimaan jatkuvasti.
• Sivukahvalla (jos asennettu) saat lisätukea porastasi.
• Porasi voi toimia joko iskuporakoneena tai tavallisena porakoneena riippuen kytkimen asetuksesta.
• Suunnanvaihtokytkin ohjailee pyörimis-suuntaa silloin kun poraa käytetään ruuvimeisselin tavoin tai irrotettaessa juuttunutta poranterää.

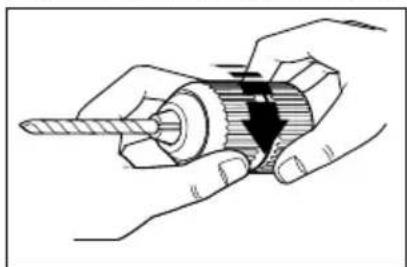

PORANTERÄN KIINNITYS (PIKAISTUKKA)

Toimi seuraavasti: Irrota pistoke virtalähteestä. Pitäessäsi kiinni istukan takaosasta kierrä sen etuosaa, kunnes leuat ovat riittävästi auki. Laita poranterä istukan leukoihin. Pitele istukan takaosaa samalla kun kiristät sen etuosaa. Kiristä poranterä kiertämällä kumpaakin osaa lujasti vastakkaisiin suuntiin.

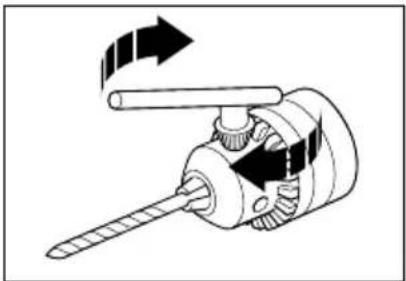

PORANTERÄN KIINNITYS (AVAINISTUKKA)

Toimi seuraavasti:

Irrota pistoke virtalähteestä. Kierrä istukan sylinteriä, kunnes leuat ovat tarpeeksi auki. Laita poranterä istukan leukoihin.

Laita istukanavaimen peräpää yhteen istukan rungossa olevista kolmesta reiästä ja kiinnitä avaimen pää istukan sylinteriin. Kiristä leuat ja poranterä kiertämällä avainta myötäpäivään.

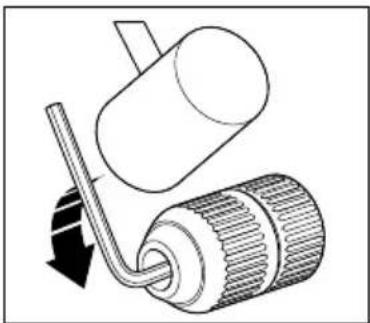

PIKAISTUKAN POISTO

Toimi seuraavasti:

Poistaaksesi pikaistukan avaa sen leuat, pidä istukasta kiinni toisella kädellä ja aukaise toisella kädellä kiinnitysruuvi istukan pohjasta kiertämällä sitä myötäpäivään

(n. 1 kierros) ruuvimeissellillä. Laita kuusiokoloavain istukkaan ja kierrä istukka kiinni. Iske kuusiokolo-avainta napakasti myötäpäivään vasaralla irroittaaksesi istukan karasta. Poista kuusiokoloavain. Irroita kiinnitysruuvi kokonaan ruuvimeissellillä. Kierrä istukka irti karasta kiertämällä sitä vastapäivään. Kiinnittääksesi istukan kierrä sitä myötäpäivään karan pohjaan. Kiristä kiinnitysruuvi kunnolla kiertämällä vastapäivään.

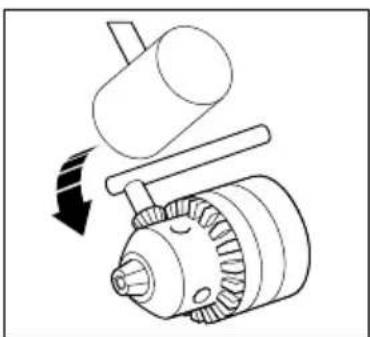

AVAINISTUKAN POISTO

Toimi seuraavasti:

Avaa istukan leuat kokonaan auki. Pidä istukasta kiinni toisella kädellä ja irroita toisella kädellä istukan pohjassa oleva kiinnitysruuvi ruuvaamalla myötäpäivään. Laita

SUOMI

istukan avain yhteen rei'istä ja pidä koneesta kunnolla kiinni istukka poispäin. Käännä istukkaa niin, että avain on vaakasuorassa koneen oikeaan kylkeen nähden. Lyö avainta lyhyesti ja voimakkaasti vasaralla tai vastaavalla. Istukka irtoaa nyt käsin vääntämällä.

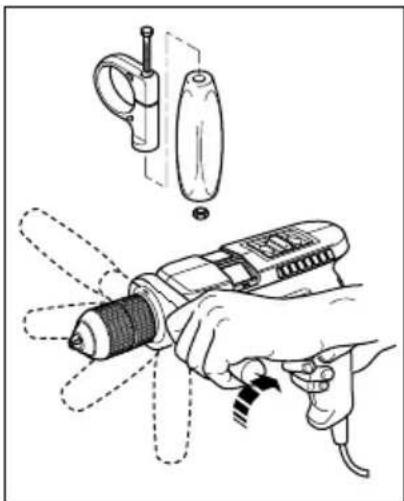

SIVUKAHVAN KIINNITTÄMINEN

Toimi seuraavasti:

Kokoa sivukahva kiinnittämällä pultti kiristimeen ja mutteri kädensijaan. Kokoa kahva ja kiristin väljästi. Aseta sivukahva poran runkoon. Kierrä kahvaa poran rungon ympärillä, kunnes se on haluamassasi

asennossa. Kiristä kahva kääntämällä sitä myötäpäivään.

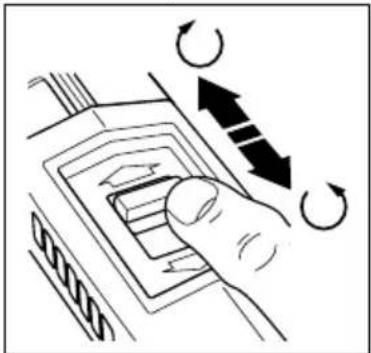

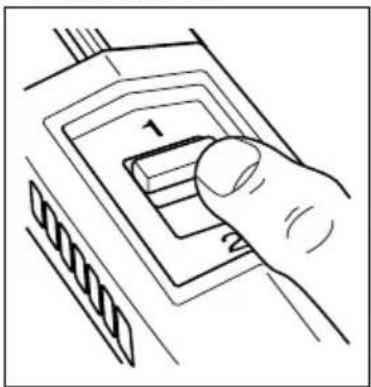

PORAN KÄYTTÖÖNOTTOVALMISTELUT

Toimi seuraavasti:

Kiinnitä tehtävää vastaava lisälaite. Aseta syvyydenrajoitin tarvittaessa. Säädä poran nopeus. Kaksinopeuksisen poran kohdalla aseta nopeuskytkin '1' (hidas) tai '2' (nopea) tai aseta nopeudensäädin

haluamallesi nopeudelle. Yleisesti suurille poranterille säädetään pieni nopeus ja pienemmille terille suuremmat nopeudet. Aseta suunnanvaihtokytkin

haluttuun pyörimissuuntaan. Älä koskaan muuta iskuporaus/ porauskytkimen, nopeuskytkimen tai suunnanvaihdon asetusta poran toimiessa.

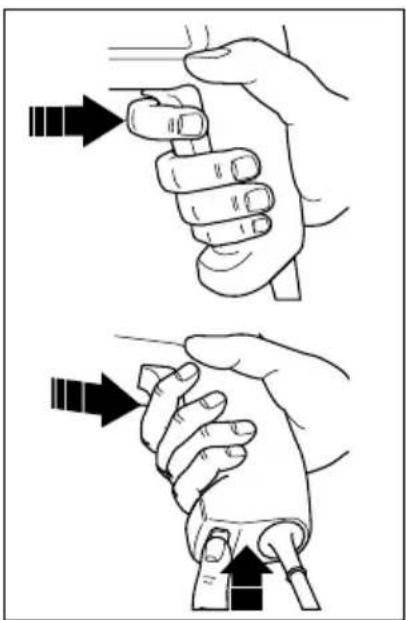

PORAN KÄYTTÖ

Käynnistä pora painamalla virran-katkaisijaa. Pora sammu, kun katkaisija vapautetaan. Jos haluat poran käyvän jatkuvasti, paina lukituspainiketta virrankatkaisijan ollessa alhaalla. Sammuttaaksesi poran atkuvan käynnin aikana paina virran-katkaisija alas ja

päästä siitä irti. Älä koske istukkaan poran toimiessa.

VIHJEITÄ

• Käytä oikeankokoista ja -tyyppistä poranterää tai ruuvitalttaa.
  • Säädä oikea porausnopeus.
• Pitele poraa aina kädensijasta ja sivukahvasta.
• Pitele poraa aina oikeassa kulmassa työstettävän kohteen suhteen.

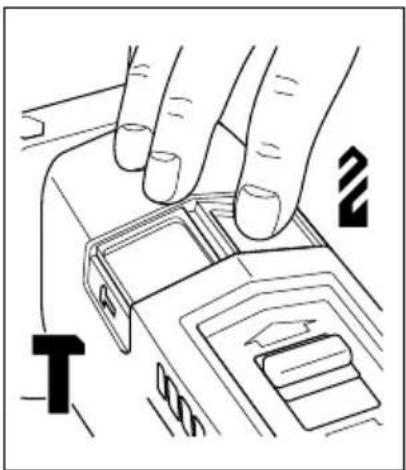

Poratessasi puuta ja metallia aseta iskuporaus/ porauskytkin porausasentoon . Poratessasi kiveä aseta iskuporauskytkin asentoon . Ruuvatessasi ruuveja aseta iskuporaus/ porauskytkin

porausasentoon

• Aseta suunnanvaihtokytkin oikeaan asentoon.
• Älä koskaan muuta pyörimissuuntaa poran toimiessa.
• Ota poranterä pois käytön jälkeen ja poista pölyt istukasta napauttamalla sen reunaa kevyesti pehmeäpäisellä vasaralla. Tämä pidentää istukan käyttöikää.

JÄÄHDYTYS

Jos pora kuumenee liikaa käytön aikana, aseta nopeudensäädin suurimmalle asetukselle ja anna poran käydä tyhjäkäyntiä 2 minuuttia.

SUOMI

YLIKUORMITUS

Älä koskaan käytä liiallista voimaa käyttäessäsi poraa. Liiallinen kuormitus saattaa hidastaa poran vauhtia ja vähentää sen tehokkuutta. Tämä saattaa ylikuormittaa moottoria vahingoittaen sitä.

CE KELVOLLISUUSVAKUUTUS

Vakuutamme että työkalut: KD561, KD562, KD564RE, KD564CRE, KD661, KD662, KD664RE, KD664CRE ovat 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144 mukaiset Mitattu melupaine 100dB (A) Mitattu meluteho 113dB (A) Käsi/käsivarsitärinä 8.7m/s²
