Type product	Accuzaag
Merk	Parkside
Model	PHKSA 18-Li A1
Batterijspanning	18 V
Batterijtype	Lithium-ion (Li-Ion)
Onbelast toerental	2700 t/min
Snijcapaciteit (hout)	Tot 65 mm
Lengte van de geleiderail	20 cm
Gewicht (zonder accu)	Ongeveer 1,2 kg
Afmetingen (L x B x H)	300 x 80 x 230 mm
Geluidsdrukniveau	85 dB(A)
Geluidsvermogenniveau	96 dB(A)
Trillingen (voorste handgreep)	3,5 m/s²
Trillingen (achterste handgreep)	2,5 m/s²
Veiligheidskenmerken	Kettingsrem, noodstop, anti-terugslagbeveiliging
Anti-klem systeem	Ja (snelstopsysteem)
Lengte van de geleiderail	200 mm
Kettingsmering	Automatisch met ingebouwd olietankje
Inhoud olietank	50 ml
Oliepeilindicator	Doorzichtig
Meegeleverde lader	Ja, snellader
Laadtijd	Ongeveer 1 uur
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud	Reinig regelmatig de ventilatiesleuven; slijp of vervang de ketting indien nodig

Veelgestelde vragen - PHKSA 18-Li A1 PARKSIDE

Hoe slijp of vervang ik de ketting?

Om de ketting te slijpen, gebruik een geschikte vijl en houd een hoek van 30° aan. Als de ketting te versleten is, vervang deze dan door een compatibele Parkside vervangingsketting. Koppel altijd de accu los voor elke handeling.

Welke accu is compatibel met de PHKSA 18-Li A1?

Deze zaag gebruikt een Parkside 18 V Li-Ion accu uit de X 18 V-serie. Accu's uit de PARKSIDE X 18 V-serie (zoals PAP 18 A1, PAP 18 A2) zijn compatibel.

Hoe de ketting smeren?

De smering is automatisch. Vul het olietankje (zichtbaar boven de geleiderail) met een hoogwaardige kettingolie. Controleer het peil regelmatig; het doorzichtige tankje maakt het peil zichtbaar.

Waarom start de zaag niet?

Controleer eerst of de accu is opgeladen en goed is geplaatst. Zorg ervoor dat de kettingsrem niet is geactiveerd (duw de bescherming naar voren). Als het probleem aanhoudt, raadpleeg dan de klantenservice.

Hoe de zaag reinigen na gebruik?

Verwijder de accu. Reinig de ventilatiesleuven met een zachte borstel. Veeg de geleiderail en de ketting af met een doek. Gebruik geen agressieve oplosmiddelen. Berg de zaag op een droge plaats op.

Wat is de maximale snijdiepte?

De maximale snijdiepte is ongeveer 65 mm in zacht hout. Bij hard hout vermindert u de druk om te voorkomen dat de ketting vastloopt.

Hoe de geleiderail en de ketting vervangen?

Draai de bevestigingsmoer los, verwijder de beschermkap. Verwijder de oude geleiderail en ketting. Installeer de nieuwe geleiderail, daarna de ketting in de juiste draairichting. Span de ketting door de spanschroef te draaien. Plaats de kap terug en draai de moer vast.

Wordt de zaag geleverd met een accu en lader?

Nee, de PHKSA 18-Li A1 wordt zonder accu en lader verkocht. Het maakt deel uit van het Parkside X 18 V-systeem. U kunt uw bestaande accu's en laders uit deze serie gebruiken.

Welke olie gebruiken voor de ketting?

Gebruik een speciale kettingolie voor kettingzagen, bij voorkeur biologisch afbreekbaar. Gebruik nooit gebruikte motorolie. De olie moet een geschikte viscositeit hebben (SAE 30 tot 40).

Hoe de kettingspanning afstellen?

Draai de spanschroef (aan de zijkant van de geleiderail) met de klok mee om te spannen, tegen de klok in om te ontspannen. De ketting moet strak staan, maar in het midden van de geleiderail 2 tot 3 mm opgetild kunnen worden. Let op niet te strak spannen.

GEBRUIKSAANWIJZING PHKSA 18-Li A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

IAN 102867

FI

SE

DK

NL

BE

GB IE

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 63

Gebruik in overeenstemming met bestemming 64

Uitrusting 64

Inhoud van het pakket 64

Algemene veiligheidsinstructies voor elektrische gereedschappen .....65

1. Veiligheid op de werkplek 65
2. Elektrische veiligheid 65
3. Veiligheid van personen....66
4. Gebruik en behandeling van het elektrische gereedschap 66
5. Gebruik en behandeling van het accugereedschap 67
6. Service 67

Apparaatspecifi eke veiligheidsvoorschriften voor handcirkelzagen 67

Veiligheidsvoorschriften voor opladers....69

Veiligheidsvoorschriften voor cirkelzaagbladen....69

Originele accessoires/hulpapparatuur 69

Vóór de ingebruikname 70

Accupack opladen (zie afb. C) 70

Accupack in het apparaat plaatsen/uit het apparaat nemen 70

Status van de accu controleren 70

Beschermkap controleren....70

Ingebruikname 70

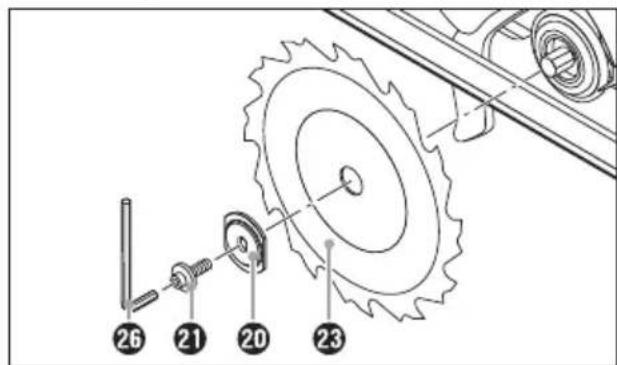

Zaagblad monteren/vervangen....70

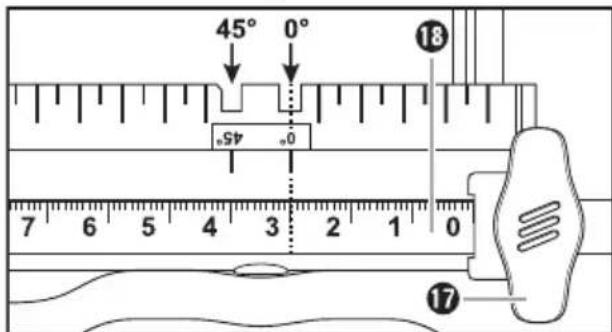

Parallelaanslag....71

Spaanafzuiging aansluiten....71

Bediening 71

In- en uitschakelen 71

Hoek van de zaagsnede instellen 71

Zaagdiepte instellen....71

Hanteren van de handcirkelzaag....71

Laser aan- en uitzetten 71

Tips en trucs 72

Onderhoud en reiniging 72

Afvoeren....72

Garantie 73

Service....73

Importeur 73

Vertaling van de oorspronkelijke conformiteitsverklaring ....74

Vervangende accu bestellen....75

Online bestelling 75

gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer.

Lees alle bedienings- en veiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

De handcirkelzaag (hierna "apparaat" genoemd) is geschikt voor het zagen van lengte- en dwarssnedes en versteksnedes in goed vastgezet massief hout, spaanplaat, kunststof en lichte bouwmaterialen. Elk ander gebruik of modifi catie van het apparaat geldt als niet reglementair en brengt aanzienlijke risico's op ongelukken met zich mee. Niet voor commercieel gebruik.

Uitrusting

Afbeelding A:

① Inschakelblokkering
② Aan-/uitknop
3 Zaagdiepteschaal
4 Ontgrendelingsknop voor accupack
5 Toets accustatus/accu-display-LED
6 Accupack
7 Borgschroef
8 Asvergrendeling
9 Zool
10 Sleuf voor parallelaanslag

Afbeelding B:

11 Aan-/uit-/resetschakelaar laser
12 Hulpgreep
13 Laserwaarschuwingsplaatje
14 Laservenster
15 Zaaghoekschaal
16 Vleugelschroef voor instelling van de zaaghoek
17 Vleugelschroef voor parallelaanslag
18 Parallelaanslag
19 Beschermkap

20 Spanfl ens
21 Spanbout
22 Terugtrekhendel voor beschermkap
23 Zaagblad
24 Spaanuitworp
25 Adapter voor stofafzuiging
26 Inbussleutel

Afbeelding C:

27 Oplader
28 Rode controle-LED
29 Groene controle-LED

Inhoud van het pakket

1 accu-handcirkelzaag
1 accusnellader
1 parallelaanslag
1 adapter voor stofafzuiging
1 inbussleutel SW 6
1 zaagblad (gemonteerd)
1 gebruiksaanwijzing

Technische gegevens

Accu-handcirkelzaag: PHKSA 18-Li A1

Opgenomen vermogen: 40 W

UITGANG / Output:

Oplaadduur: ca. 60 min

Zekering (binnen): 2 A T2A

Geluids- en trillingsgegevens:

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau: 77 dB(A)

Geluidsvermogenniveau: 88 dB(A)

Onzekerheid K: 3 dB

Draag

gehoorbescherming!

Vastgestelde acceleratie, gemiddeld:

Hand-/armtrilling a_h,W = 2,5 m/s^2

Onzekerheid K = 1,5 m/s²

OPMERKING

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een in EN 60745 genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De vermelde trillingsemissiewaarde kan ook gebruikt worden voor een voorlopige beoordeling van de blootstelling.

⚠ WAARSCHUWING!

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

Algemene veiligheids- instructies voor elektrische gereedschappen

⚠ WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen. Het niet naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebruikte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed geventileerd. Wanorde en een niet verlichte werkomgeving kunnen leiden tot ongelukken.
b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoff en, gassen of stoff en bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrisch gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.

d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.

e) Gebruikt u elektrisch gereedschap buitens- huis, gebruik dan alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van on-oplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.

b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, al naar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onderdelen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.

g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrische gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact of verwijder de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd zagen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, toebehoren, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu uitsluitend op met de oplader die door de fabrikant wordt aanbevolen. Bij een oplader die voor een bepaald type accu's bestemd is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.

b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

c) Houd een niet-gebruikte accu uit de buurt van nietjes, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel met water bij onbedoeld contact met accuvloeistof. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu's nooit opnieuw op.

erm de accu tegen hitte en ook tegen bijv. continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

6. Service

a) Laat uw elektrisch gereedschap alleen door gekwalifi ceerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Apparaatspecifi eke veiligheidsvoorschriften voor handcirkelzagen

Veiligheidsinstructies voor alle zagen

Zaagprocedure

a) GEVAAR! Kom met uw handen niet in het zaagbereik en bij het zaagblad. Houd met uw tweede hand de hulpgreep of de motorbehuizing vast. Als beide handen de zaag vasthouden, kunnen ze niet worden verwond door het zaagblad.

b) Grijp niet onder het werkstuk. De beschermkap kan u onder het werkstuk niet tegen het zaagblad beschermen.

c) Pas de zaagdiepte aan de dikte van het werkstuk aan. Er moet minder dan een volledige tandhoogte onder het werkstuk zichtbaar zijn.

d) Houd het te zagen werkstuk nooit in de hand of boven het been vast. Zet het werkstuk vast op een stabiele ondergrond. Het is belangrijk om het werkstuk goed te bevestigen, zodat het risico op fysiek contact, vastlopen van het zaagblad of verlies van de controle wordt geminimaliseerd.

e) Pak het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen in aanraking kan komen. Bij contact met een onder spanning staande leiding komen ook de metalen delen van het elektrische gereedschap onder spanning, wat resulteert in een elektrische schok.

f) Gebruik bij lengtesnedes altijd een aanslag of een rechte kantgeleiding. Dit verbetert de nauwkeurigheid van de snede en vermindert de kans dat het zaagblad vastloopt.
g) Gebruik altijd zaagbladen met de juiste grootte en met een bijpassend asgat (bijv. stervormig of rond). Zaagbladen met een niet bij de as van de zaag passend asgat, draaien excentrisch en hebben verlies van de controle tot gevolg.
h) Gebruik nooit beschadigde of verkeerde sluitringen of schroeven voor het zaagblad. De zaagblad-sluitringen en -schroeven zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en bedrijfsveiligheid.

Overige veiligheidsinstructies voor alle zagen Terugslag - oorzaken en passende veiligheids- maatregelen

• Een terugslag is een plotselinge reactie als gevolg van een hakend, vastlopend of niet goed uitgelijnd zaagblad, die tot gevolg heeft dat de zaag ongecontroleerd omhoog komt en zich uit het werkstuk in de richting van de gebruiker beweegt;
• als het zaagblad zich in de zich sluitende zaagopening vasthaakt of vastklemt, blokkeert het en slaat de motorkracht het apparaat terug in de richting van de gebruiker;
• als het zaagblad in de zaagsnede wordt verdraaid of verkeerd wordt uitgelijnd, kunnen de tanden aan de achterkant van het zaagblad in het oppervlak van het werkstuk vasthaken, waardoor het zaagblad uit de zaagopening wordt gedrukt en de zaag terugspringt in de richting van de gebruiker.

Een terugslag is het gevolg van onjuist gebruik van de zaag. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd de zaag met beide handen vast en breng uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Blijf altijd aan de zijkant van het zaagblad, breng het zaagblad nooit in één lijn met uw lichaam. Bij een terugslag kan de cirkelzaag naar achteren springen, maar de gebruiker kan de terugslagkrachten door passende voorzorgsmaatregelen beheersen.
b) Als het zaagblad vastloopt of als u het werk onderbreekt, schakelt u de zaag uit en houdt u deze rustig in het materiaal tot het zaagblad

tot stilstand is gekomen. Probeer nooit om de zaag uit het werkstuk te verwijderen of naar achteren te trekken zolang het zaagblad in beweging is, anders kan er een terugslag optreden. Stel de oorzaak van het vastlopen van het zaagblad vast en los het probleem op.

c) Als u een zaag die in het werkstuk steekt opnieuw wilt starten, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden niet in het werkstuk vasthaken. Als het zaagblad klemt, kan het uit het werkstuk worden gedrukt of een terugslag veroorzaken wanneer de zaag opnieuw wordt gestart.
d) Ondersteun grote platen om het risico op een terugslag door een klemmend zaagblad te verminderen. Grote platen kunnen onder hun eigen gewicht doorbuigen. Platen moeten aan beide zijden worden ondersteund, zowel in de buurt van de zaagsnede als aan de rand.
e) Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd uitgelijnde tanden veroorzaken door een te smalle zaagsnede verhoogde wrijving, vastlopen van het zaagblad en terugslag.
f) Zet vóór het zagen de instellingen voor de zaagdiepte en zaaghoek goed vast. Als tijdens het zagen de instellingen veranderen, kan het zaagblad vastlopen en een terugslag veroorzaken.
g) Wees bijzonder voorzichtig bij het zagen in bestaande wanden of andere materialen waarvan de samenstelling onbekend is. Het zaagblad kan bij het zagen in verborgen objecten blokkeren en een terugslag veroorzaken.

Werking van de onderste beschermkap

a) Controleer vóór elk gebruik of de onderste beschermkap perfect sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en niet onmiddellijk sluit. Klem of bind de onderste beschermkap nooit in geopende positie vast. Als u de zaag per ongeluk laat vallen, kan de onderste beschermkap verbuigen. Open de beschermkap met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en bij alle zaaghoeken en zaagdieptes het zaagblad of andere onderdelen niet aanraakt.
b) Controleer de werking van de veren van onderste beschermkap. Laat het apparaat vóór gebruik nakijken als de onderste bescherm-

kap en de veren niet correct werken. Door beschadigde onderdelen, kleverige aanslag of spaanophopingen kan de onderste bescherm-kap vertraagd werken.

c) Open de onderste beschermkap alleen met de hand bij bijzondere zaagsnedes, zoals "invalwerk". Open de onderste beschermkap met de terugtrekhendel en laat deze los zodra het zaagblad het werkstuk raakt. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
d) Leg de zaag niet op de werkbank of op de vloer zonder dat de onderste beschermkap het zaagblad bedekt. Een onbeschermd, nadraaiend zaagblad beweegt de zaag tegen de snijrichting in en zaagt alles wat in de weg zit. Houd daarbij rekening met nalooptijd van de zaag.

Veiligheidsvoorschriften voor opladers

- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit resulterende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.

De oplader is alleen geschikt voor gebruik binnenshuis.

WAARSCHUWING!

- Gebruik het apparaat niet wanneer de kabel, het netsnoer of de netstekker beschadigd is. Beschadigde netsnoeren betekenen levensgevaar vanwege elektrische schok.

Aanvullende aanwijzingen:

■ Gebruik geen slijpschijven.
- Gebruik alleen zaagbladen met een diameter die in overeenstemming is met de aanduidingen op de zaag.
Bij het bewerken van hout of materialen waarbij stof vrijkomt dat de gezondheid in gevaar brengt, moet het apparaat worden aangesloten op een passend, goedgekeurd afzuigsysteem.
■ Draag bij het zagen van hout een stofmasker.
■ Gebruik uitsluitend aanbevolen zaagbladen.

■ Draag altijd gehoorbescherming.
■ Voorkom oververhitting van de zaagtandpunten.
■ Voorkom bij het zagen van kunststof dat de kunststof smelt.

Veiligheidsvoorschriften voor cirkelzaagbladen

Draag

veiligheidshandschoenen!

een mondkapje!

een veiligheidsbril!

Draag

gehoorbescherming!

VOORZICHTIG!

EXPLOS

NL BE

Laad niet-oplaadbare accu's nooit op.

Originele accessoires/hulpapparatuur

- Gebruik alleen accessoires en hulpapparatuur die vermeld staan in de gebruiksaanwijzing resp. waarvan gebruik compatibel is met het apparaat.

WAARSCHUWING!

Beveilig uzelf tegen laserstraling:

in het apparaat is een laser klasse 2 ingebouwd; het apparaat wordt geleverd met een laserwaarschuwingsplaatje 13

Richt de laser niet op personen of dieren.
Kijk nooit rechtstreeks in de laser. De laser kan oogletsel veroorzaken.
Richt de laserstraal niet op sterk refl ecterende materialen. Gevaar door refl ecterend licht.
▶ ledere instelling om de laserstraal sterker te maken is verboden. Er bestaat risico op letsel!
▶ Voor schade door manipulatie van de laser-inrichting, alsmede het niet in acht nemen van de veiligheidsvoorschriften, aanvaarden wij geen aansprakelijkheid.

⚠️ VOORZICHTIG!

Als andere dan de hier vermelde bedienings- of instelvoorzieningen worden gebruikt of andere procedures uitgevoerd, kan dit resulteren in gevaarlijke blootstelling aan straling.

Vóór de ingebruikname

Accupack opladen (zie afb. C)

VOORZICHTIG!

▶ Trek altijd de stekker uit het stopcontact voordat u het accupack 6 it de oplader kalt of daarop plaatst.

OPMERKING

Drie apparaten - drie compatibele accu's. Onderling uitwisselbaar! (Zie het hoofdstuk Vervangende accu bestellen)

Laad het accupach ^6 nooit op als de omgevingstemperatuur lager is dan 10 °C of hoger dan 40 °C.

◆ Plaats het accupacl ^6 op de snellader 27 (zie afb. C).

- Steek de stekker in het stopcontact. De rode controle-LED 2brandt.

De groene controle-LED29 geeft aan dat het opladen is voltooid en dat het accupack 6 klaar is voor gebruik.

♦ Schuif het accupacl ^6 in het apparaat.

Laad een accupack 6 nooit onmiddellijk na het snellaadproces voor de tweede keer op. Een accupack 6 kan te ver worden doorgeladen, wat de levensduur van de accu en de oplader 27 reduceert.

Schakel de oplade ^27 tussen twee opeenvolgende laadprocessen minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact.

Accupack in het apparaat plaatsen/uit het apparaat nemen

Accupack plaatsen:

Klik het accupacl 6 vast in de handgreep.

Accupack uit het apparaat halen:

Druk op de ontgrendelingsknop 4 en neem het accupack 6 uit het apparaat.

Status van de accu controleren

Druk voor controle van de accustatus op de toets Accustatus 5zie ook de hoofdafbeelding). De toestand resp. de resterende capaciteit wordt op de accu-display-LED 5ls volgt aangegeven:

◆ ROOD / ORANJE / GROEN = maximale lading / capaciteit ROOD / ORANJE = middelhoge lading / capaciteit ROOD = zwakke lading - accu opladen

Beschermkap controleren

♦ Trek de terugtrekhendel voor de beschermkap22 tot aan de aanslag.

De beschermkap 19 moet zonder te klemmen bewegen en bij loslaten van de terugtrekhendel voor de beschermkap 22 automatisch terugspringen in de beginstand.

Ingebruikname

Zaagblad monteren/vervangen

Vervang het zaagblad 23 alleen als u het accu-pack hebt verwijderd!

1. Stel de zaagdiepte (met behulp van de borgschroef ⑦) in op de kleinst mogelijke positie, 0 mm.

2. Zwenk de beschermkap19 met behulp van de terugtrekhendel 2 terug en leg het apparaat neer.

3. Druk op de asvergrendeling 8 (tot deze vastklikt) en maak met de inbussleutel 26 le spanbout 21 los. Neem nu de spanbout 29 en de spanfl ens 20 van de as (zie ook afb. A).

Afb. A: Zaagblad vervangen

1. Neem het zaagblad23 van de as.

2. Monteer het zaagblad23 in omgekeerde volgorde van de bovenstaande beschrijving.

3. Druk op de asvergrendeling 8 (tot deze vastklikt) en draai met de inbussleutel 26 de spanbout 21ast.

WAARSCHUWING!

▶ De pijl op het zaagblad23 moet overeenkomen met de pijl die de draairichting aangeeft (looprichting, gemarkeerd op het apparaat).

Vergewis u ervan dat het zaagblad geschikt is voor het toerental van het gereedschap.

Parallelaanslag

Draai de vleugelschroet ^17 los en schuif de parallelaanslag ^18 in de gleuf voor de parallelaanslag ^10 .
Stel de gewenste zaagbreedte in aan de hand van de schaal op de parallelaanslag 18 en de uitsparing in de zool 9.(zie ook afb. B).
De rechteruitsparing in de zool is voor een zaaghoek van 0°. De linkeruitsparing in de zool is voor een zaaghoek van 45°.

Afb. B: Zaagbreedte 3 cm

♦ Draai de vleugelschroef7 weer vast.

Spaanafzuiging aansluiten

♦ Steek de adapter voor de stofafzuiging ^25 op de spaanuitworp ^24 .
Dit is afhankelijk van de diameter van de stof- en spaanafzuiging.
- Sluit een goedgekeurde stof- en spaanafzuiging aan.

Bediening

In- en uitschakelen

Inschakelen:

Druk de inschakelblokkering naar links of rechts en houd deze ingedrukt.
Druk op de aan-/uitknop② Nadat de machine is gestart, kunt u de inschakelblokkering 1veer loslaten.

Uitschakelen:

- Laat de aan-/uitknop 2 los.

Hoek van de zaagsnede instellen

U kunt de zaaghoek instellen met behulp van de zaaghoekschaal 15.

Maak de vleugelschroef voor het instellen van de zaaghoek los, stel op de schaal de gewenste hoek in en draai de vleugelschroef 16veer vast.

Zaagdiepte instellen

OPMERKING

Stel de zaagdiepte ca. 3 mm dieper dan de dikte van het materiaal. Zo bereikt u een zuivere snede.

- Draai de borgschroe 7 los, stel met behulp van de schaal voor de zaagdiepte 3 le gewenste zaagdiepte in en draai de borgschroef 7 veer vast.

Hanteren van de handcirkelzaag

1. Schakel het apparaat - zoals beschreven bij "In- en uitschakelen" - in en plaats het met de voorkant van de zool 9 op het materiaal.
2. Lijn de machine uit met de parallelaanslag ^18 of op een getekende lijn.
3. Houd de machine met beide handen aan de grepen vast en zaag met matige druk.

Laser aan- en uitzetten

Inschakelen:

◆ Druk op de aan-/uit-/resetknop van de laser ⑪

Uitschakelen:

◆ Druk op de aan-/uit-/resetknop van de laser ⑪

OPMERKING

▶ OVERBELASTING EN RESET! Het apparaat wordt bij overbelasting uitgeschakeld.
Schakel de laser uit. Druk op de aan-/uit-/resetknop van de laser ⑪.
▶ Alleen als de laser is uitgeschakeld, wordt een automatische reset uitgevoerd.

Tips en trucs

■ Het splinteren van de zaagkant bij kwetsbare oppervlakken, bijv. gecoate spaanplaten of deuren, voorkomt u door afplaktape op de zaaglijn te plakken. Dit heeft als bijkomend voordeel dat op de afplaktape beter kan worden afgetekend dan op een glad oppervlak. Een nog effi ciëntere manier om te voorkomen dat de zaagkant splintert, is een dun stuk hout vastzetten op het te zagen materiaal en dat meezagen.

Onderhoud en reiniging

WAARSCHUWING! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit.

De accuhandcirkelzaag is onderhoudsvrij.

■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.
Er mogen geen vloeistoff en in het apparaat terechtkomen.
- Gebruik voor het schoonmaken van de behuizing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen, die de kunststof kunnen aantasten.
Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog.

OPMERKING

Niet vermelde vervangingsonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze service-hotline.

Afvoeren

pakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.

neer elektrisch gereedschap niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled.

LETSELGEVAAR!

Deponeer accu's niet bij het huisvuil!

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accupack en /of het apparaat in bij de hier- voor bestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elektrische gereedschap / accupack kunt u informatie opvragen bij uw gemeentereiniging.

Garantie

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar de kassabon als bewijs van aankoop. Neem telefonisch contact op met uw servicepunt, mocht u aanspraak willen maken op de garantie. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.

De garantie geldt uitsluitend voor materiaal- of fabricagefouten, echter niet voor transportschade, niet voor onderdelen die onderhevig zijn aan slijtage of voor beschadigingen van breekbare delen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefi liaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld, echter uiterlijk twee dagen na de aankoopdatum. Voor reparaties na afl oop van de garantieperiode worden kosten in rekening gebracht.

Service

⚠ WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

NL Service Nederland

Bereikbaarheid hotline:

Maandag t/m vrijdag van 8:00 tot 20:00 uur (CET)

Importeur

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, document-verantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANY, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

EU-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische compatibiliteit (2004/108/EC)

RoHS-richtlijn

(2011/65/EU)

Toegepaste geharmoniseerde normen:

EN 60745-1: 2009 + A11: 2010

EN 60745-2-5: 2010

EN 62233: 2008

EN 55014-1 / A2: 2011

EN 55014-2 / A2: 2008

EN 60335-1: 2010

EN 60335-2-29 / A2: 2010

EN 62233: 2008

EN 61000-3-2 / A2: 2009

EN 61000-3-3: 2013

EN 60825-1: 2007

Typeaanduiding van het apparaat:

Accu-handcirkelzaag PHKSA 18-Li A1

Productiejaar: 07-2014

Serienummer: IAN 102867

Bochum, 20-6-2014

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Vervangende accu bestellen

Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen.

De prijs van een vervangende accu bedraagt € 20 incl. BTW en verzending. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.

Drie machines - drie compatibele accu's. Onderling verwisselbaar!

Online bestelling

Zo bestelt u een vervangende accu in de accessoireshop:

■ Ga in uw webbrowser naar de website www.kompernass.com.

■ Klik rechtsonder op het gewenste vlaggetje om uw land en taal te kiezen.

Klik nu op "Accessoireshop" en kies vervolgens in de rubriek "Topseller" de bij uw apparaat horende vervangende accu.

Nadat u de vervangende accu in de winkelwagen hebt gelegd, klikt u op "Afrekenen" en volgt u de aanwijzingen die op het beeldscherm verschijnen om de bestelling te voltooien.

OPMERKING

In enkele landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de service-hotline.

De actie is beperkt tot één accu per klant/apparaat, alsmede tot een looptijd van één maand na de actieperiode. Daarna kan de vervangende accu als vervangingsonderdeel tegen de normaal geldende voorwaarden worden besteld.

NL Service Nederland

Bereikbaarheid hotline:

Maandag t/m vrijdag van 8:00 tot 20:00 uur (CET)

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 102867) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Inhaltsverzeichnis

Einleitung....78
