PHKSA 18-Li A1 - Service après-vente PARKSIDE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen saha
Merkki	Parkside
Malli	PHKSA 18-Li A1
Akun jännite	18 V
Akun tyyppi	Litiumioni (Li-Ion)
Tyhjäkäyntinopeus	2700 rpm
Leikkuukyky (puu)	Jopa 65 mm
Ohjainkiskon pituus	20 cm
Paino (ilman akkua)	Noin 1,2 kg
Mitat (P x L x K)	300 x 80 x 230 mm
Äänenpainetaso	85 dB(A)
Äänitehotaso	96 dB(A)
Tärinät (etukahva)	3,5 m/s²
Tärinät (takakahva)	2,5 m/s²
Turvaominaisuudet	Ketjujarru, hätäpysäytys, takaiskunestosuoja
Puristuksenestojärjestelmä	Kyllä (nopea pysäytysjärjestelmä)
Ohjaimen pituus	200 mm
Ketjun voitelu	Automaattinen integroidulla öljysäiliöllä
Öljysäiliön tilavuus	50 ml
Öljytason ilmaisin	Läpinäkyvä
Laturi mukana	Kyllä, pikalaturi
Latausaika	Noin 1 h
Käyttölämpötila	0 °C - 40 °C
Huolto	Puhdista säännöllisesti tuuletusraot; teroita tai vaihda ketju tarvittaessa

Usein kysytyt kysymykset - PHKSA 18-Li A1 PARKSIDE

Kuinka teroittaa tai vaihtaa ketju?

Teroita ketju käyttämällä sopivaa viilaa ja pidä kulma 30°. Jos ketju on liian kulunut, vaihda se yhteensopivaan Parkside-varaketjuun. Irrota aina akku ennen toimenpiteitä.

Mikä akku on yhteensopiva PHKSA 18-Li A1:n kanssa?

Tämä saha käyttää Parkside 18 V Li-Ion -akkua X 18 V -sarjasta. PARKSIDE X 18 V -sarjan akut (kuten PAP 18 A1, PAP 18 A2) ovat yhteensopivia.

Kuinka voidella ketju?

Voitelu on automaattinen. Täytä öljysäiliö (näkyy ohjaimen yläpuolella) laadukkaalla ketjuöljyllä. Tarkista taso säännöllisesti; läpinäkyvä säiliö mahdollistaa tason näkemisen.

Miksi saha ei käynnisty?

Tarkista ensin, onko akku ladattu ja asetettu oikein. Varmista, että ketjujarru ei ole aktivoitu (työnnä suojus eteenpäin). Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Kuinka puhdistaa saha käytön jälkeen?

Poista akku. Puhdista tuuletusraot pehmeällä harjalla. Pyyhi ohjain ja ketju liinalla. Älä käytä voimakkaita liuottimia. Säilytä saha kuivassa paikassa.

Mikä on suurin leikkaussyvyys?

Suurin leikkaussyvyys on noin 65 mm pehmeässä puussa. Kovapuulla vähennä painetta, jotta ketju ei juutu.

Kuinka vaihtaa ohjain ja ketju?

Irrota kiinnitysmutteri, poista suojakansi. Poista vanha ohjain ja ketju. Asenna uusi ohjain ja sitten ketju pyörimissuuntaa noudattaen. Kiristä ketju kiertämällä kiristysruuvia. Aseta kansi takaisin ja kiristä mutteri.

Toimitetaanko saha akun ja laturin kanssa?

Ei, PHKSA 18-Li A1 myydään ilman akkua ja laturia. Se kuuluu Parkside X 18 V -järjestelmään. Voit käyttää olemassa olevia akkuja ja latureita tästä sarjasta.

Mitä öljyä käyttää ketjulle?

Käytä erityistä moottorisahan ketjuöljyä, mieluiten biohajoavaa. Älä koskaan käytä käytettyä moottoriöljyä. Öljyn viskositeetin tulee olla sopiva (SAE 30–40).

Kuinka säätää ketjun kireys?

Kierrä kiristysruuvia (ohjaimen sivulla) myötäpäivään kiristääksesi, vastapäivään löysätäksesi. Ketjun tulee olla kireä mutta noustavissa 2–3 mm ohjaimen keskellä. Älä kiristä liikaa.

KÄYTTÖOHJE PHKSA 18-Li A1 PARKSIDE

Alkuperäisen käyttöohjeen käännös

DK

BATTERIDREVEN HÅNDRUNDSAV

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

SE

FI Alkuperäisen käyttöohjeen käännös Sivu 13

Määräystenmukainen käyttö 14

Koneen osat....14

Toimitussisältö....14

Tekniset tiedot....14

Sähkötyökaluja koskevia yleisiä turvallisuusohjeita 15

1. Työpaikkaturvallisuus 15

2. Sähköturvallisuus 15

3. Henkilöiden turvallisuus 16

4. Sähkötyökalun käyttö ja käsittely....16

5. Akkutyökalun käyttö ja käsittely 17

6. Huolto 17

Käsipyörösahoja koskevia laitekohtaisia turvallisuusohjeita 17

Laturia koskevat turvallisuusohjeet 18

Pyörösahanteriä koskevat turvallisuusohjeet....19

Alkuperäistarvikkeet/-lisälaitteet 19

Ennen käyttöönottoa 19

Akkupakkauksen lataus (katso kuva C) 19

Akkupakkauksen asettaminen / irrottaminen 20

Akun varauksen tarkastaminen....20

Suojakuvun tarkastus 20

Käyttöönotto 20

Sahanterän asentaminen / vaihtaminen 20

Suuntaisvaste 20

Lastunpoistolaitteen liittäminen 21

Käyttö 21

Päällekytkentä ja sammuttaminen....21

Sahauskulman säätäminen....21

Sahaussyvyyden säätäminen....21

Käsipyörösahan käsittely 21

Laserin päällekytkentä ja sammuttaminen 21

Vinkkejä ja ohjeita 21

Huolto ja puhdistus....21

Hävittäminen 22

Takuu....22

Huolto 22

Maahantuoja 22

Alkuperäisen vastaavuusvakuutuksen käännös 23

Vara-akun tilaus....24

Tilaus internetin kautta 24

Tilaus puhelimitse 24

Johdanto

ut uuden laitteen hankinnasta. Olet valinnut laadukkaan tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuutta, käyttöä ja hävittämistä koskevia ohjeita. Tutustu ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin.

Käytä tuotetta vain kuvatulla tavalla ja vain mainittuihin käyttötarkoituksiin. Kun luovutat tuotteen eteenpäin, liitä mukaan kaikki tuotetta koskevat asiakirjat.

Määräystenmukainen käyttö

Käsipyörösaha (jatkossa "laite") soveltuu pitkittäis- ja poikittaissahauksiin ja viisteiden sahaamiseen kiinteällä alustalla massiivipuulle, lastulevylle, muoville ja kevyille rakennusmateriaaleille. Laitteen muunlainen käyttö tai muutosten tekeminen laitteeseen on määräysten vastaista ja siihen liittyy huomattava tapaturmavaara. Ei kaupalliseen käyttöön.

Koneen osat

Kuva A:

① Käynnistyslukitus
② Virtakytkin
3 Sahaussyvyyden asteikko
4 Akun vapautuspainike
5 Akun varaustilan painike / akun LED-näyttö
6 Akkupakkaus
⑦ Lukitusruuvi
8 Tappilukitus
9 Pohjalaatta
10 Suuntaisvasteen kiinnitys

Kuva B:

11 Laserin PÄÄLLE-/POIS-/NOLLAUS-kytkin
12 Lisäkahva
13 Laserin varoituskyltti
14 Laserin ulostuloaukko
15 Sahauskulma-asteikko
16 Siipiruuvi sahauskulman esivalinnalle

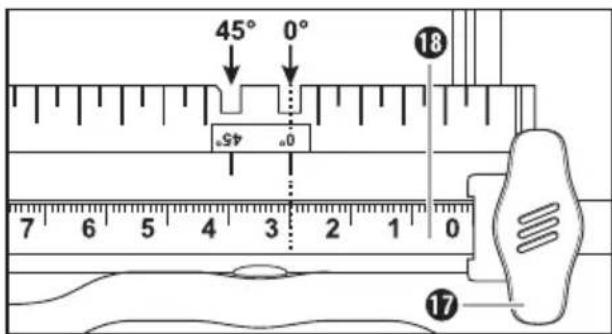

⑰ Siipiruuvi suuntaisvasteelle
18 Suuntaisvaste
19 Suojakupu

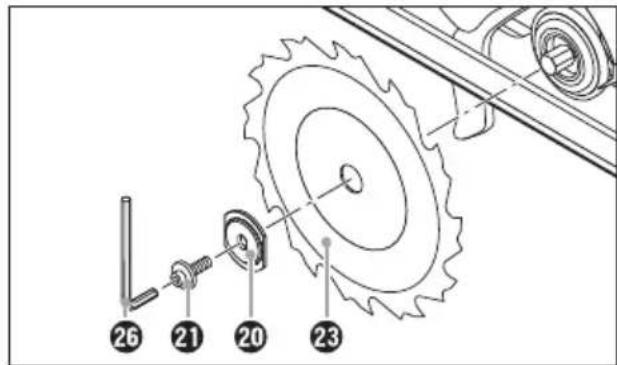

20 Kiinnityslaippa

21 Kiristysruuvi
22 Suojakuvun taaksevetovipu
23 Sahanterä
24 Lastunpoisto
25 Lastunpoistolaitteen adapteri
26 Kuusiokoloavain

Kuva C:

27 Laturi
28 Punainen LED-merkkivalo
29 Vihreä LED-merkkivalo

Toimitussisältö

1 akkukäyttöinen käsipyörösaha
1 akun pikalaturi
1 suuntaisvaste
1 pölynpoistoliitäntä
1 kuusiokoloavain AV 6
1 sahanterä
1 käyttöohje

Tekniset tiedot

Akkukäyttöinen käsipyörösaha: PHKSA 18-Li A1

Nimellisjännite: = 18 V

Kierrosnopeus

tyhjäkäynnillä: 3800 min ^-1

Sahanterä: 1x ∅ 150 mm x ∅ 16

18 hammasta

Maks. sahaussyvyys: 90°: 48 mm

45^ : 36 mm

Akku: PAP 18 A1

Tyyppi: LITIUM-IONI
Nimellisjännite: = 18 V
Kapasiteetti: 1,5 Ah

Akun pikalaturi: PLG 18 A1

TULO / Input:

Nimellisjännite: 230 - 240 V\~, 50 Hz

Tehontarve: 40 W

LÄHTÖ / Output:

Nimellisjännite: --- 18 V

Latausvirta: 1,8 A

Latauksen kesto: n. 60 min

Sulake (sisällä): 2 A T2A

Suojaluokka: 回 II/

Melua ja tärinää koskevat tiedot:

Melun mittausarvo laskettu standardin EN 60745 mukaan. Sähkötyökalun tyypilliset A-painotetut melutasot:

Äänenpainetaso:	77	dB(A)
Äänentehotaso:	88	dB(A)

Epävarmuus K: 3 dB

Käytä

kuulosuojaimia!

Arvioitu kiihtyvyys tavallisesti:

Käteen kohdistuva tärinä a_h,w = 2,5 m/s^2

Epävarmuus K = 1,5 m/s ^2

OHJE

Näissä ohjeissa ilmoitettu tärinäaltistus on mitattu standardissa EN 60745 normitetulla mittausmenetelmällä, ja sitä voidaan käyttää laitevertailuun. Ilmoitettua tärinäaltistusarvoa voidaan käyttää suuntaa antavan altistuksen arviointiin.

VAROITUS!

Tärinäaltistus muuttuu sähkötyökalun käytön mukaan ja saattaa joissain tapauksissa ylittää tässä ohjeessa mainitun arvon. Tärinäaltistusta saatetaan aliarvioida, jos sähkötyökalua käytetään säännöllisesti tällaisella tavalla. Pyri pitämään tärinän aiheuttama rasitus mahdollisimman pienenä. Tärinäaltistusta vähentävät esimerkiksi käsineiden käyttö työkalua käytettäessä ja työajan rajoittaminen. Tällöin on otettava huomioon koko käyttöaika (myös ajat, joina sähkötyökalu on sammutettuna ja joina se on päällä, mutta käy ilman kuormitusta).

Sähkötyökaluja koskevia yleisiä turvallisuusohjeita

VAROITUS!

Lue kaikki turvallisuusohjeet ja muut ohjeet. Sekä turvallisuusohjeiden että muiden ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää käyttöä varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" koskee sekä verkkokäyttöisiä sähkötyökaluja (sis. virtajohdon) että akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikkaturvallisuus

a) Pidä työskentelyalue puhtaana ja huolehdi hyvästä valaistuksesta. Epäjärjestys ja valaise-mattomat työskentelyalueet saattavat johtaa onnettomuuksiin.
b) Älä käytä sähkötyökalua räjähdysalttiissa ympäristöissä, joissa säilytetään helposti syttyviä nesteitä tai kaasuja tai joissa on pölyä. Sähkötyökaluilla työskenneltäessä syntyy kipinöintiä, joka voi sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt poissa sähkötyökalun lähettyviltä työskentelyn aikana. Voit helposti menettää laitteen hallinnan, jos työskentelysi häiriintyy.

2. Sähköturvallisuus

a) Sähkötyökalun verkkopistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adapteripistoketta suojamaadoitettujen sähkötyökalujen kanssa. Alku-peräinen pistoke ja sopiva pistorasia vähentävät sähköiskun vaaraa.
b) Vältä kontaktia maadoitettujen pintojen, kuten putkien, lämpöpattereiden, liesien ja jääkaappien kanssa. Sähköiskun vaara on tavallista suurempi, jos kehosi on maadoitettu.

c) Suojaa sähkötyökaluja sateelta ja kosteudelta. Veden tunkeutuminen sähkölaitteeseen lisää sähköiskun vaaraa.
d) Älä kannaäläkä ripusta sähkötyökalua virtajohdosta. Älä myöskään vedä virtajohdosta irrottaessasi pistoketta pistorasiasta. Pidä johto loitolla kuumasta, öljystä, terävistä reunoista ja laitteen liikkuvista osista. Vaurioitunut tai kietoutunut virtajohto lisää sähköiskun vaaraa.
e) Jos työskentelet sähkötyökalulla ulkotiloissa, käytä ainoastaan jatkojohtoa, jonka käyttö on sallittu myös ulkotiloissa. Ulkotilaan soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voida välttää, on käytettävä vikavirtakytkintä. Vikavirtakytkimen käyttö pienentää sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, keskity siihen, mitä olet tekemässä ja toimi järkevästi työskennellessäsi sähkötyökalun kanssa. Älä käytä sähkötyökalua, jos olet väsynyt tai huumausaineiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Pienikin tarkkaavaisuuden herpaantuminen voi sähkötyökalulla työskenneltäessä aiheuttaa vakavia loukkaantumisia.
b) Käytä henkilökohtaisia turvavarusteita ja aina suojalaseja. Henkilökohtaisten turvavarusteiden, kuten pölyltä suojaavan hengityssuojan, turvajalkineiden, suojakypärän tai kuulosuojainten, käyttö vähentää loukkaantumisriskiä.
c) Varo käynnistämästä sähkötyökalua vahingossa. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen sähköverk- koon ja/tai akkuun, nostat tai kannat sitä. Tapaturmat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytkimellä, tai jos laite on jo kytketty päälle, kun liität sen sähköverkkoon.
d) Poista kaikki säätötyökalut ja ruuviavaimet työskentelyalueelta, ennen kuin käynnistät sähkötyökalun. Laitteen pyörivään osaan kiinnitetty työkalu tai avain voi aiheuttaa loukkaantumisia.
e) Vältä työskentelyä epätavallisessa asennossa. Asetu tukevaan asentoon ja säilytä tasapaino koko ajan. Näin pystyt yllättävissä tilanteissa hallitsemaan sähkötyökalua paremmin.

f) Käytä soveltuvaa vaatetusta. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatetus ja käsineet poissa liikkuvien osien lähettyviltä. Löysä vaatetus, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos käytät pölynpoisto- ja pölynkeruulaitteita, varmista, että ne on liitetty laitteeseen ja että niitä käytetään oikein. Pölynpoistolaitteen käyttäminen voi vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kulloiseenkin työhön soveltuvaa sähkötyökalua. Sopivalla sähkötyökalulla työskentely on tehokkaampaa ja turvallisempaa ohjeistetulla tehoalueella työskenneltäessä.
b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voida enää kytkeä päälle tai pois päältä, on vaarallinen ja vaatii korjausta.
c) Irrota pistoke pistorasiasta ja/tai poista akku, ennen kuin teet säätöjä laitteeseen, vaihdat lisävarusteita tai asetat laitteen pois käytöstä. Tällä varotoimella estetään sähkötyökalun tahaton käynnistyminen.
d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa. Älä anna laitetta sellaisten henkilöiden käyttöön, jotka eivät osaa käyttää laitetta tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat kokemattomien henkilöiden käsissä vaarallisia.
e) Hoida sähkötyökaluja huolellisesti. Varmista, että liikkuvat osat toimivat moitteettomasti eivätkä juutu kiinni, ja ettei mikään osa ole mur- tunut tai vahingoittunut niin, että sähkötyöka- lun toiminta häiriintyy. Korjauta vaurioituneet osat ennen laitteen käyttöä. Moni tapaturma johtuu huonosti huolletuista sähkötyökaluista.
f) Pidä terät terävinä ja puhtaina. Huolella hoidetut ja leikkuureunoiltaan terävät leikkuuterät eivät juutu niin helposti kiinni, ja niiden käyttö on helpompaa.
g) Käytä sähkötyökaluja, lisätarvikkeita, käyttö- työkaluja jne. tässä annettujen ohjeiden mu- kaisesti. Huomioi tällöin työskentelyolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muussa kuin niille tarkoitetussa käyttötarkoituk- sessa voi aiheuttaa vaaratilanteita.

5. Akkutyökalun käyttö ja käsittely

a) Lataa akut ainoastaan valmistajan suosittelemilla latauslaitteilla. Akkujen lataaminen muulla kuin niille tarkoitetulla laturilla saattaa aiheuttaa tulipalon.
b) Käytä sähkötyökaluissa ainoastaan niille tarkoitettuja akkuja. Muiden akkujen käyttö voi johtaa loukkaantumisiin ja tulipalon vaaraan.
c) Säilytä käyttämätöntä akkua poissa paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheltä, sillä nämä saattavat oikosulkea akun liitinnavat. Oikosulku akkuliitäntöjen välillä saattaa aiheuttaa palovammoja tai tulipalon.
d) Virheellisessä käytössä akusta saattaa valua nestettä. Vältä koskettamasta sitä. Jos nestettä joutuu iholle tai silmiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos vuotava akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

HUOMIO!

Älä koskaan lataa muita kuin uudelleenladattavia akkuja.

a akkua kuumuudelta, esim. pitkäkestoiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.

6. Huolto

a) Anna sähkötyökalu vain asiantuntevan huoltoliikkeen korjattavaksi ainoastaan alkuperäisiä varaosia käyttäen. Näin voidaan taata sähkötyökalun turvallinen käyttö myös korjauksen jälkeen.

Käsipyörösahoja koskevia laitekoh- taisia turvallisuusohjeita

Turvallisuusohjeita kaikille sahoille

Sahaaminen

a)

RA! Älä vie käsiäsi sahausalueelle tai sahanterän lähelle. Pidä toisella kädellä kiinni lisäkahvasta tai moottorikotelosta. Kun molemmat kädet pitävät kiinni sahasta, sahanterä ei voi vahingoittaa niitä.

b) Älä koske työkappaleen alle. Suojakupu ei voi suojata sahanterältä työkappaleen alla.
c) Sovita sahaussyvyys työkappaleen paksuuteen. Terän hampaiden ei tulisi näkyä työkappaleen alapuolella koko hammaskorkeudelta.
d) Älä koskaan pidä sahattavaa työkappaletta kädessä tai polven päällä. Kiinnitä työkappale tukevasti. Työkappaleen hyvä kiinnittäminen on tärkeää, jotta voidaan minimoida kehokosketuksesta, sahanterän kiinni juuttumisesta tai hallinnan menetyksestä aiheutuva vaara.
e) Pidä kiinni vain sähkötyökalun eristetyistä kahvoista sellaisten töiden aikana, joissa työkalu voi osua piilossa oleviin sähköjohtoihin tai sähkötyökalun omaan verkkojohtoon. Kosketus jännitettä johtavaan johtoon saattaa myös sähkötyökalun metalliosat jännitteen alaisiksi, mikä aiheuttaa sähköiskuun.
f) Käytä pitkittäissahauksessa aina vastetta tai suoraa reunaohjausta. Tämä parantaa sahaus-tarkkuutta ja vähentää sahanterän juuttumisen MARAL mahdollisuutta.
g) Käytä aina oikean kokoisia sahanteriä, joiden kiinnitysreikä on sopiva (esim. tähtimäinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennusosiin, pyörivät epätasaisesti ja johtavat hallinnan menettämiseen.
h) Älä koskaan käytä vahingoittuneita tai vääriä sahanterän aluslaattoja tai ruuveja. Sahanterän aluslevyt ja ruuvit on suunniteltu erityisesti sinun sahaasi varten, tehon ja käyttövarmuuden optimoimiseksi.

Muita turvaohjeita kaikille sahoille

Taaksepäin iskeytyminen - syyt ja vastaavat turvaohjeet

• Taaksepäin iskeytyminen on takertuvan, kiinni jääneen tai vinoon kääntyneen sahanterän äkillinen reaktio, joka johtaa siihen, että hallitsematon saha nousee ylös ja liikkuu pois työkappaleesta laitetta käyttävän henkilön suuntaan.
• Jos sahanterä takertuu tai jää kiinni sulkeutuvaan sahausrakoon, se jumittuu ja moottorin voima iskee laitteen taaksepäin laitetta käyttävän henkilön suuntaan.
• Jos sahanterä vääntyy sahausraossa tai kääntyy vinoon, sahanterän taaemman reunan hampaat saattavat takertua kiinni työkappaleen pintaan,

FI

jolloin sahanterä liikkuu ulos sahausraosta ja saha hypähtää taaksepäin laitetta käyttävän henkilön suuntaan.

Taaksepäin iskeytyminen on sahan vääränlaisen tai virheellisen käytön seurausta. Se voidaan estää soveltuvilla varotoimenpiteillä seuraavassa kuvatulla tavalla.

a) Pidä sahasta kiinni molemmin käsin ja pidä käsivartesi sellaisessa asennossa, että voit reagoida taaksepäin iskeytymiseen. Pysyttele aina sahaterän sivussa, älä koskaan seiso suorassa linjassa sahanterän kanssa. Taaksepäin iskeytymisessä pyörösaha voi hypähtää taaksepäin, mutta laitetta käyttävä henkilö voi hallita iskun voimaa soveltuvin varokeinoin.

b) Jos sahanterä tarttuu kiinni tai keskeytät työnteon, kytke saha pois päältä ja pidä työkappaletta paikoillaan, kunnes sahanterä on pysähtynyt. Älä koskaan yritä poistaa sahaa työkappaleesta tai vetää sitä taaksepäin, kun sahanterä pyörii, muutoin seurauksena voi olla sahan taaksepäin iskeytyminen. Selvitä sahanterän kiinni jäämisen syy ja korjaa se.

c) Kun haluat käynnistää uudelleen työkappaleessa olevan sahan, keskitä sahanterä sahausrakoon ja varmista, etteivät sahan hampaat ole juuttuneet kiinni työkappaleeseen. Jos sahanterä on jumissa, se voi liikkua pois työkappaleesta tai aiheuttaa taaksepäin iskeytymisen, kun saha käynnistetään uudelleen.

d) Tue suuret levyt vähentääksesi kiinni juuttuvasta sahanterästä aiheutuvaa taaksepäin iskeytymisen vaaraa. Suuret levyt saattavat taipua oman painonsa alla. Levyt on tuettava molemmilta sivuiltaan, sekä sahausraon läheltä että reunoilta.

e) Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsiä tai vinoutuneita hampaita, aiheuttavat liian ahtaan sahausraon vuoksi voimakkaamman kitkan, sahanterän kiinni juuttumisen ja taaksepäin iskeytymisen.

f) Kiristä sahauksen syvyys- ja kulma-asetukset ennen sahaamista. Jos asetukset muuttuvat sahauksen aikana, sahanterä saattaa jäädä kiinni ja aiheuttaa taaksepäin iskeytymisen.

g) Toimi erityisen varovasti sahatessasi olemassa olevia seiniä tai muita alueita, joihin ei ole näkyvyyttä. Uppoava sahanterä saattaa juuttua kiinni sahattaessa piilossa oleviin esteisiin ja aiheuttaa taaksepäin iskeytymisen.

Alemman suojakuvun toiminta

a) Tarkasta ennen jokaista käyttöä, että alempi suojakupu sulkeutuu moitteettomasti. Älä käytä sahaa, jos alempi suojakupu ei liiku vapaasti tai sulkeudu välittömästi. Älä koskaan kiinnitä tai sido alempaa suojakupua sen ollessa auki. Jos saha putoaa vahingossa lattialle, alempi suojakupu saattaa vääntyä. Avaa suojakupu taaksevetovivulla ja varmista, että suojakupu liikkuu vapaasti eikä kosketa missään sahauskulmassa tai -syvyydessä sahanterään tai muihin osiin.

b) Tarkasta alemman suojakuvun jousen toiminta. Huollata laite ennen käyttöä, jos alempi suojaku-pu ja jousi eivät toimi moitteettomasti. Vahingoit-tuneet osat, tahmeat kerrostumat tai lastukertymät saavat alemman suojakuvun toimimaan viiveellä.

c) Avaa alempi suojakupu käsin vain erityisiä sahauksia, kuten "uppo- ja kulmasahauksia" varten. Avaa alempi suojakupu taaksevetovivulla ja vapauta vipu heti, kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojakuvun tulisi toimia automaattisesti.

d) Älä laske sahaa työpenkille tai lattialle ilman, että alempi suojakupu peittää sahanterän. Suojaton, sammuttamisen jälkeen pyörivä sahanterä liikuttaa sahaa sahaussuunnan vastaiseen suuntaan ja sahaa kaiken tielleen tulevan. Huomioi sahan jälkikäyntiaika.

Laturia koskevat turvallisuusohjeet

Kahdeksan vuotta täyttäneet lapset sekä henkilöt, joiden fyysiset, aistimukselliset tai henkiset kyvyt ovat rajalliset, tai joilla ei ole riittävää kokemusta tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena, tai jos heitä on opastettu laitteen turvalliseen käyttöön, ja he ovat ymmärtäneet laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa ilman valvontaa.

Laturi soveltuu ainoastaan sisäkäyttöön.

VAROITUS!

Älä käytä laitetta, jos sen johto, verkkojohto tai verkkopistoke on vaurioitunut. Viallinen verkkojohto merkitsee sähköiskun aiheutta-maa hengenvaaraa.

Täydentäviä ohjeita:

• Älä käytä hiomalaikkoja.
  Käytä ainoastaan sahanteriä, joiden halkaisijat vastaavat sahassa olevia merkintöjä.
  Työstettäessä puuta tai materiaaleja, joista syntyy terveydelle haitallista pölyä, laite on liitettävä sopivaan, tarkastettuun pölynpoistolaitteeseen.
  Käytä puuta työstäessäsi hengityssuojaa.
  Käytä ainoastaan suositeltuja sahanteriä.
  Käytä aina kuulosuojaa.
  Kiinnitä huomiota siihen, etteivät sahan hampaiden kärjet pääse ylikuumenemaan.
  Kiinnitä huomiota siihen, ettei muovi pääse sahattaessa sulamaan.

Pyörösahanteriä koskevat turvallisuusohjeet

Käytä

suojakäsineitä!

Käytä

hengityssuojainta!

Käytä

suojalaseja!

Käytä kuulosuojaimia!

VAROITUS! Suojaudu lasersäteiltä:

Laite sisältää luokan 2 laserin ja sen mukana toimitetaan laserin varoituskyltti ^13

• Älä koskaan suuntaa laseria henkilöitä tai eläimiä kohden.
• Älä koskaan katso suoraan laseriin. Laser saattaa vahingoittaa silmiä.
• Älä suuntaa lasersädettä voimakkaasti heijastaviin materiaaleihin. Heijastavan valon aiheuttama vaara.
  ▶ Lasersäteen säätäminen voimakkaammaksi on kielletty. On olemassa loukkaantumisvaara!
  Emme vastaa vahingoista, jotka aiheutuvat laserlaitteiston muuttamisesta tai turvaohjeiden noudattamatta jättämisestä.

HUOMIO!

Muiden kuin tässä ilmoitettujen käyttö- ja sää- tölaitteiden käyttö tai muiden kuin ohjeistettujen toimintatapojen mukaan toimiminen saattaa johtaa vaaralliseen säteilyaltistukseen.

Ennen käyttöönottoa

Akkupakkauksen lataus (katso kuva C)

HUOMIO!

Irrota aina verkkopistoke, ennen kuin otat akkupakkauksen 6atauslaitteesta 127 asetat sen lataukseen.

HUOMIO!

Älä koskaan lataa muita kuin uudelleenladattavia akkuja.

Alkuperäistarvikkeet / -lisälaitteet

Käytä vain tässä käyttöohjeessa ilmoitettuja tarvikkeita ja lisälaitteita, jotka ovat yhteensopivia laitteen kanssa.

OHJE

Kolme laitetta - kolme yhteensopivaa akkua. Keskenään vaihdettavissa! (katso luku Vara-akun tilaus)
- Äló 6 koskaan lataa akkupakkausta, jos ympäristön lämpötila on alle 10 °C tai yli 40 °C.
Liitä akkupakkaus 6 laturiin 27 (katso kuva C).
- Työnnä verkkopistoke pistorasiaan. Punainen merkkivalo 28yttyy.

Vihreä merkkivalo29 ilmaisee, että latausta-pahtuma on päättynyt ja akkupakkaus 6 on käyttövalmis.
◆ Työnnä akkupakkau6 laitteeseen.

Älä koskaan lataa akkupakkaust ^6 välittömästi pikalatauksen jälkeen uudelleen. On olemassa vaara, että akkupakkaus ^6 yilatautuu, mikä lyhentää akun ja laturin ^27 käyttöikää.

Kytke latu7 peräkkäisten latauskertojen vä- lillä vähintään 15 minuutiksi pois päältä. Vedä verkkopistoke irti pistorasiasta.

Akkupakkauksen asettaminen / irrottaminen

Akkupakkauksen asettaminen:

♦ Lukitse akkupakkau6 kahvaan.

Akkupakkauksen irrottaminen:

- Paina vapautuspainikette 4 ja ota akkupakkaus 6ois.

Akun varauksen tarkastaminen

Tarkasta akun varaus painamalla akun varaus-tilan painiketta 5 (katso myös pääkuva). Akun varaus tai jäljellä oleva kapasiteetti esitetään akun LED-näytössä 5 seuraavasti:

◆ PUNAINEN / ORANSSI / VIHREÄ = akku täynnä / täysteho PUNAINEN / ORANSSI = akku puoliksi täynnä / puoliteho PUNAINEN = heikko lataus - lataa akku

Suojakuvun tarkastus

♦ Vedä suojakuvun taaksevetovip ^12 vasteeseen saakka.

Suojakuvun 19 on liikuttava kevyesti ja kuntaaksevetovipu päästetään irti, suojakuvun 22 on palattava itsestään lähtöasentoon.

Käyttöönotto

Sahanterän asentaminen / vaihtaminen

Vaihda sahanterä 23inoastaan akkupakkauksen ollessa irrotettuna!

1. Aseta sahaussyvyys (kiinnitysruuvilla⑦) pienim-pään asentoon, 0 mm.

2. Käännä suojakup ^19 taaksevetovivulla ^22 taakse ja laske laite alas.

3. Käytä tappilukitust ^8 (kunnes se lukittuu) ja avaa kuusiokoloavaimella ^26 kiristysruuvi ^21 . Irrota nyt kiristysruuvi ^21 ja kiinnityslaippa ^20 (katso myös kuva A).

Kuva A: Sahanterän vaihtaminen

1. Irrota sahanter ^23 .
2. Asenna sahanter?3 edeten päinvastaisessa järjestyksessä.
3. Käytä tappilukitust 3 (kunnes se lukittuu) ja kiristä kuusiokoloavaimella 2kiristysruuvi . 21

VAROITUS!

▶ Sahanterässök olevan nuolen on osoitettava samaan suuntaan pyörimissuuntanuolen kanssa (kulkusuunta, merkitty laitteeseen).
Varmista, että sahanter ^83 soveltuu työkalun kierrosluvulle.

Suuntaisvaste

Avaa siipiruuvi 17 ja aseta suuntaisvaste 18 suuntaisvasteen kiinnitykseen 10.

Säädä haluttu sahausleveys suuntaisvasteess ^18 olevan asteikon ja pohjalaatassa ^9 levien aukkojen avulla (katso myös kuva B).

Oikea aukko pohjalaatassa merkitsee sahauskulman asentoa 0°. Vasen aukko pohjalaatassa merkitsee sahauskulman asentoa 45°.

Kuva B: Sahausleveys 3 cm

♦ Kiristä siipiruuvif7 jälleen tiukkaan.

Lastunpoistolaitteen liittäminen

Liitä lastunpoistolaitteen adapter25 lastunpois- toon 24

Valinnaisesti pölyn- ja lastunpoistolaitteen halkaisijasta riippuen.

- Liitä hyväksytty pölyn- ja lastunpoistolaite.

Käyttö

Päällekytkentä ja sammuttaminen

Päällekytkentä:

Paina päällekytkennän lukitusta1 vasemmalle tai oikealle ja pidä sitä painettuna.

Paina PÄÄLLE/POIS-kytkinte 2. Kun laite on käynnistynyt, voit vapauttaa päällekytkennän lukituksen 1

Sammuttaminen:

♦ Vapauta virtakytkin ^2 .

Sahauskulman säätäminen

Sahauskulma voidaan määrittää sahauskulma-asteikon 15vulla.

Avaa sahauskulman esivalinnan siipiruuvi ^16 , aseta haluttu kulma sahauskulma-asteikolla ^15 ja kiristä siipiruuvi ^16 udelleen.

Sahaussyvyyden säätäminen

OHJE

Säädä sahaussyvyys n. 3 mm suuremmaksi kuin materiaalin paksuus. Näin saadaan siisti sahausjälki.

♦ Avaa kiinnitysruuv⑦, aseta haluttu sahaus-syvyys sahaussyvyyden asteikolla ③a kiristä kiinnitysruuvi⑦ uudelleen.

Käsipyörösahan käsittely

1. Kytke laite päälle - kohdassa »Päällekytkentä ja sammuttaminen« kuvatulla tavalla - ja aseta pohjalaatan etureuna 9nateriaalille.

2. Kohdista laite suuntaisvasteen ^18 tai piirreyn linjan suuntaisesti.

3. Pidä laitteen kahvoista kiinni molemmin käsin ja sahaa kohtuullisesti painaen.

Laserin päällekytkentä ja sammuttaminen

Päällekytkentä:

Paina laserin PÄÄLLE/POIS/NOLLAUSkytkintä 11.

Sammuttaminen:

Paina laserin PÄÄLLE/POIS/NOLLAUS-kytkintä

OHJE

YLIKUORMITUS JA NOLLAUS! Laite kytkeytyy ylikuormitustilanteessa pois päältä.

Kytke laser POIS päältä. Paina laserin PÄÄLLE/POIS/NOLLAUS-kytkintä 11 □.

▶ Automaattinen nollaus suoritetaan vain laserin ollessa pois kytkettynä.

Vinkkejä ja ohjeita

Sahausreunan repeäminen herkillä pinnoilla, esim. pinnoitetuissa lastulevyissä tai ovissa, voidaan välttää liimaamalla sahauslinjalle maalarinteippi. Tällä on lisäksi se etu, että maalarinteippiin on helpompi piirtää kuin liukkaalle pinnalle. Vielä tehokkaammin sahausreunan repeäminen estetään kiinnitetyllä, mukana sahattavalla ohuella puulla.

Huolto ja puhdistus

VAROITUS!

LOUKKAANTUMI

Kytke laite pois päältä ennen kaikkia laitteelle suoritettavia huoltotöitä ja poista akku.

Akkukäyttöinen käsipyörösaha ei kaipaa huoltoa.

Pidä laite aina puhtaana ja kuivana ja puhtaana öljystä ja voitelurasvoista.

■ Laitteiden sisään ei saa päästä mitään nesteitä.

Käytä kuivaa liinaa kotelon puhdistamiseen. Älä koskaan käytä bensiiniä, liuotinaineita tai muovia vaurioittavia puhdistusaineita.

Jos litiumioniakkua on pidettävä kauan varastossa, sen lataustila on tarkastettava säännöllisesti. Optimaalinen lataustila on 50% - 80%. Optimaalinen varasto on viileä ja kuiva.

OHJE

- Varaosat (esim. hiiliharjat, kytkimet), joita ei ole mainittu luettelossa, ovat tilattavissa asiakaspalvelumme kautta.

Hävittäminen

us on valmistettu ympäristöystävällisistä materiaaleista, jotka voidaan toimittaa paikallisiin kierrätyspisteisiin.

ivitä sähkötyökaluja kotitalousjätteen mukana!

Eurooppalaisen direktiivin 2012/19/EU mukaan käytöstä poistettavat sähkölaitteet on vietävä niille tarkoitettuun erilliseen keräyspisteeseen, josta ne voidaan toimittaa ympäristöystävälliseen kierrätykseen.

tä akkuja kotitalousjätteisiin!

Vialliset tai loppuun kuluneet akut on kierrätettävä direktiivin 2006/66/EC määräysten mukaan. Vie akkupakkaus ja/tai laite niille tarkoitettuun keräyspisteeseen. Käytöstä poistettujen sähkötyökalujen / akkupakkausten hävitysmahdollisuuksista voit kysyä asuinseutusi viranomaisilta.

Takuu

Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolella ja tarkastettu perusteellisesti ennen toimitusta. Säilytä ostokuitti todisteeksi ostosta. Ota takuutapauksessa puhelimitse yhteyttä lähimpään huoltopisteeseen. Vain näin voimme taata, että tuotteesi toimittaminen huoltoon on maksutonta.

Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, kuten kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiskäyttöön, ei kaupalliseen käyttötarkoitukseen. Laitteen vääränlainen tai asiaton käsittely, väkivallan käyttö ja muut kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lakisääteisiä oikeuksia. Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisesti jo ostettaessa olemassa olevista vaurioista ja puutteista on ilmoitettava välittömästi pakkauksen avaamisen jälkeen, viimeistään kuitenkin kahden päivän sisällä ostopäiväyksestä. Takuuajan päättymisen jälkeen suoritettavat korjaukset ovat maksullisia.

Huelto

VAROITUS!

• Korjauta laite vain valtuutetussa huoltoliikkeessä ja/tai sähköasentajalla ja käyttäen vain alkuperäisiä varaosia. Näin varmistetaan, että laite säilyy turvallisena.
  Anna pistokkeen tai virtajohdon vaihtaminen aina laitteen valmistajan tai valtuutetun huoltoliikkeen tehtäväksi. Näin varmistetaan, että laite säilyy turvallisena.

Huolto Suomi

Tel.: [phone] E-Mail: [e-mail] IAN 102867

Palvelupuhelin:

Maanantaista perjantaihin klo 8:00-20:00 (CET)

Maahantuoja

Alkuperäisen vastaavuusvakuutuksen käännös

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANY, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja, ohjeellisia asiakirjoja ja EY:n direktiivejä:

Konedirektiivi

(2006/42/EC)

EY-pienjännitedirektiivi

(2006/95/EC)

Sähkömagneettinen yhteensopivuus (EMC)

(2004/108/EC)

RoHS-direktiivi

(2011/65/EU)

Sovelletut yhdenmukaistetut standardit:

EN 60745-1: 2009 + A11: 2010

EN 60745-2-5:2010 2010

EN 62233: 2008

EN 55014-1/ A2: 2011

EN 55014-2/ A2: 2008

EN 60335-1: 2010

EN 60335-2-29/ A2: 2010

EN 62233: 2008

EN 61000-3-2/ A2: 2009

EN 61000-3-3:2010 2013

EN 60825-1: 2007

Koneen tyyppinimike:

Akkukäyttöinen käsipyörösaha PHKSA 18-Li A1

Valmistusvuosi: 07-2014

Sarjanumero: IAN 102867

Bochum, 20.6.2014

Pidätämme oikeuden laitekehittelystä aiheutuviin teknisiin muutoksiin.

Vara-akun tilaus

Jos haluat tilata laitteeseesi vara-akun, voit tehdä sen mukavasti internet-osoitteessa www.kompernass.com tai puhelimitse.

Vara-akun hinta on 20 € sisältäen alvin ja toimituskulut. Tuotetta on saatavilla vain rajoitettu määrä, minkä vuoksi tuote voi loppua varastosta lyhyen ajan sisällä.

Kolme laitetta - kolme yhteensopivaa akkua. Vaihdettavissa keskenään!

Tilaus internetin kautta

Voit tilata vara-akun internetin lisävarustekaupastamme seuraavasti:

Avaa internetselain ja mene osoitteeseen www.kompernass.com.
■ Valitse haluamasi maa ja kieli napsauttamalla oikeasta alakulmasta vastaavaa lippua.

Napsauta sen jälkeen kohtaa "Lisävarustekauppa" ja valitse sitten laitteeseesi sopiva akku otsikon "Topseller" alta.
Kun olet lisännyt vara-akun ostoskoriisi, napsauta painiketta "Kassa" ja noudata näytölle ilmestyviä ohjeita tilauksen loppuun viemiseksi.

OHJE

• Varaosien tilaus internetin kautta ei ole kaikissa maissa mahdollista. Ota tässä tapauksessa yhteyttä asiakaspalveluumme.
  Tarjous on rajoitettu koskemaan vain yhtä akkua per asiakas tai laite, ja se on voimassa yhden kuukauden tarjouksen julkistamisesta. Sen jälkeen vara-akun voi jälleen tilata varaosana sillä hetkellä voimassa olevilla ehdoilla.

Tilaus puhelimitse

Huelto Suomi

Tel.: [phone]

Palvelupuhelin: Maanantaista perjantaihin klo 8:00-20:00 (CET)

Jotta tilauksen tekeminen sujuisi nopeammin, pidä laitteen tuotenumero (esim. IAN 102867) lähettyvilläsi. Löydät laitteesi tuotenumeron tyyppikilvestä tai tämän ohjekirjan kansilehdeltä.
