BRUKSANVISNING PHKSA 18-Li A1 PARKSIDE

Översättning av bruksanvisning i original

FR BE

SCIE CIRCULAIRE SANS FIL

Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med apparatens/maskinens funktioner.

DK

SE Översättning av bruksanvisning i original Sidan 25

Innehållsförteckning

Inledning....26

Föreskriven användning 26

Utrustning 26

Leveransens innehåll. 26

Tekniska data 26

Allmän säkerhets-information för elverktyg 27

1. Säkerhet på arbetsplatsen....27

2. Elsäkerhet.... 27

3. Personsäkerhet....28

4. Användning och hantering av elverktyget 28

5. Användning och hantering av det batteridrivna elverktyget 28

6. Service 29

Produktspecifi k säkerhetsinformation för handcirkelsågar 29

Säkerhetsinformation för laddare.... 30

Säkerhetsanvisningar för cirkelsågklingor 31

Sätta in och ta ut batteripacket ur produkten.... 31

Kontrollera batteriets laddningsnivå 32

Kontrollera skyddskåpan 32

Montera/Byta sägklinga 32

Parallellanslag 32

Ansluta spånutsug 32

Användning 32

Sätta på och stänga av 32

Ställa in snittvinkel: 33

Ställa in snittdjup 33

Hantering av handcirkelsågen.... 33

Sätta på/Stänga av lasern. 33

Tips och knep 33

Underhåll och rengöring 33

Kassering....33

Garanti 34

Service....34

Importör 34

Översättning av original versionen av försäkran om överensstämmelse .....35

Beställning av reservbatteri 36

Beställning online 36

Telefonbeställning. 36

Inledning

grattis till din nyinköpta produkt.

Du har valt en produkt med hög kvalitet.

Bruksanvisningen ingår som en del av

leveransen. Den innehåller viktig information om säkerhet, användning och återvinning. Läs noga igenom alla användar-

och säkerhetsanvisningar innan du börjar använda produkten. Använd endast produkten enligt beskrivningarna och i de syften som anges här. Lämna över all dokumentation tillsammans med produkten om du överlåter den till någon annan person.

Föreskriven användning

Handcirkelsågen (hädanefter kallad "produkten") ska användas för att såga på längden och tvären samt för geringssnitt på fasta underlag i massivt trä, spånplattor, plast och lättviktsmaterial. Alla övriga användningssätt eller förändringar på maskinen strider mot föreskrifterna och innebär avsevärda olycksrisker. Produkten är inte avsedd för yrkesmässigt bruk.

Utrustning

Bild A:

① Påkopplingsspärr
② PÅ/AV-knapp
3 Skala för snittdjup
4 Knapp för att lossa batteripack
5 Knapp batteriets laddningsnivå /Batteriindikator
6 Batteripack
7 Låsskruv
8 Spindelarretering
9 Basplatta
10 Fäste för parallellanslag

Bild B:

11 PÅ-/AV-/RESET-knapp laser
12 Extra handtag
13 Laservarningsskylt
14 Laseröppning
15 Skala för snittvinkel
16 Vingskruv till snittvinkelinställning

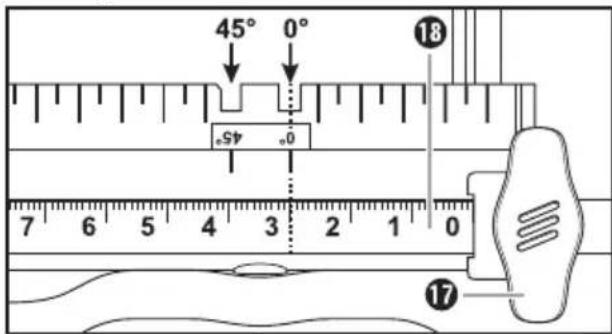

17 Vingskruv till parallellanslagets fäste
18 Parallellanslag

19 Skyddskåpa
20 Spännfl äns
21 Spännskruv
22 Spak till skyddskåpa

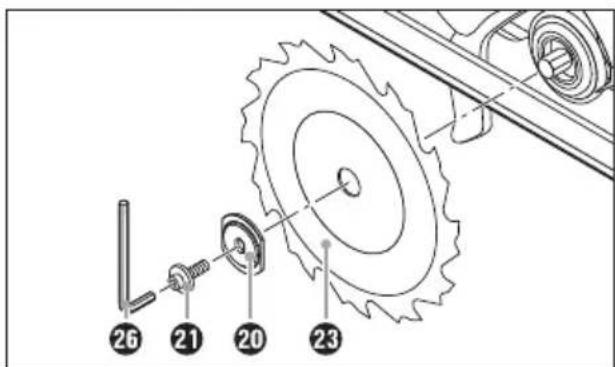

23 Sågklinga
24 Spånutkast
25 Adapter för spånutsug
26 Insexnyckel

Bild C:

27 Laddare
28 Röd kontrollampa
29 Grön kontrollampa

Leveransens innehåll

1 Handcirkelsåg batteri
1 snabbladdare
1 parallellanslag
1 adapter för spånutsug
1 insexnyckel nyckelvidd 6
1 sågklinga (förmonterad)
1 bruksanvisning

Tekniska data

Handcirkelsåg batteri: PHKSA 18-Li A1

Nominell spänning: 18 V ---

Tomgångsvarvtal: 3800 min ^-1

Sågklinga: 1x ∅ 150 mm x ∅ 16 18 tänder

Max snittdjup: 90°: 48 mm 45°: 36 mm

Batteri: PAP 18 A1

Typ: LITIUMJON Nominell spänning: 18 V === Kapacitet: 1,5 Ah

Snabbladdare: PLG 18 A1

INGÅNG / Input:

Nominell spänning: 230 - 240 V \~, 50 Hz

Eff ektförbrukning: 40 W

UTGÅNG/Output:

Nominell spänning: 18 V ---

Laddningsström: 1,8 A

Laddningstid: ca 60 min

Säkring (invändig): 2 A T2A

Skyddsklass: II/回

Information om buller och vibrationer:

Mätvärden för buller bestäms enligt EN 60745.

Karakteristisk A-viktad ljudnivå för elverktyg:

Ljudtrycksnivå: 77 dB(A)

Ljudeff ekt: 88 dB(A)

Osäkerhet K: 3 dB

Använd

hörselskydd!

I denna anvisning har den angivna vibrationsnivån mätts med standardmätning enligt EN 60745 och kan användas vid en produktjämförelse. Det vibrationsvärde som anges kan även användas för att inledningsvis uppskatta exponeringen.

WARNING!

▶ Vibrationsnivån kan förändras beroende på hur elverktyget används och kan i vissa fall ligga över de värden som anges i bruksanvisningen. Vibrationsexponeringen kan komma att underskattas om elverktyget regelbundet används på vissa sätt. Försök att hålla belastning på grund av vibrationer på en så låg nivå som möjligt. Exempel på åtgärder för att minska belastning på grund av vibrationer är att använda skyddshandskar när verktyget används samt att begränsa tiden för arbetet. Alla delar av driftcykeln ska räknas in (exempelvis den tid då elverktyget är avstängt och den tid då det visserligen är påslaget men används utan belastning).

Allmänsäkerhets- information för elverktyg

WARNING!

Läs igenom all säkerhetsinformation och alla anvisningar. Om nedanstående anvisningar inte följs kan det leda till elchock, brand och/eller svåra personskador.

Spara all säkerhetsinformation och alla anvisningar för framtida bruk.

Begreppet "elverktyg" som används i säkerhetsinformationen syftar på elverktyg med strömkabel och batteridrivna elverktyg (utan kabel).

1. Säkerhet på arbetsplatsen

a) Håll alltid arbetsplatsen ren och se till så att belysningen är god. Oordning och dålig belysning på arbetsplatsen kan leda till olyckor.
b) Använd inte elverktyget där det fi nns risk för explosion eller där det fi nns brännbara vätskor, gaser eller damm i omgivningen. Elverktyg ger upphov till gnistor som kan antända damm eller ångor.
c) Håll barn och obehöriga personer på avständ när du arbetar med elektriska verktyg. Om du förlorar uppmärksamheten kan du också förlora kontrollen över verktyget.

2. Elsäkerhet

a) Elverktygets anslutningskontakt måste passa precis i uttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Intakta kontakter som passar precis i uttaget minskar risken för elchocker.
b) Undvik kroppskontakt med jordade ytor, t ex rör, värmeelement, spisar och kylskåp. Risken för elchocker ökar om din kropp är jordad.
c) Skydda produkten från regn och fukt. Om det tränger in vatten i ett elverktyg ökar risken för elchocker.
d) Använd inte kabeln till något annat än det den är avsedd för, bär eller häng t ex aldrig produkten i kabeln och dra aldrig i kabeln

när du ska dra ut kontakten. Håll kabeln på avständ från hetta, olja, vassa kanter och rörliga delar. Skadade och trassliga kablar och kontakter ökar risken för elchocker.

e) Om du arbetar utomhus med ett elverktyg får du endast använda en förlängningskabel som är godkänd för utomhusbruk. Risken för elchocker minskar när man använder en förlängningskabel som är godkänd för utomhusbruk.
f) Om du inte kan undvika att arbeta med elverktyget i fuktig miljö ska du använda en jordfelsbrytare. Risken för elchocker minskar när man använder jordfelsbrytare.

3. Personsäkerhet

a) Förlora aldrig uppmärksamheten på din arbetsuppgift och använd sunt förnuft när du arbetar med elverktyg. Använd aldrig ett elverktyg om du är trött eller om du är påverkad av alkohol, droger eller mediciner. Ett ögonblicks bristande uppmärksamhet när du använder elverktyget kan leda till allvarliga skador.
b) Använd personlig skyddsutrustning och ta alltid på dig skyddsglasögon. Personlig skyddsutrustning som dammskyddsmask, halkfria skor, skyddshandskar, skyddshjälm eller hörselskydd, beroende på vilket arbete som utförs, minskar risken för skador.
c) Se till så att elverktyget inte kan sättas på av misstag. Se till så att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, lyfter upp det eller bär det. Om du håller fi ngret på PÅ/AV-knappen när du bär elverktyget eller om det redan är påkopplat när du ansluter det till ett eluttag kan det lätt hända en olycka.
d) Ta bort justeringsverktyg eller skruvnycklar innan du sätter på elverktyget. Om ett verktyg befi nner sig i en rörlig del kan det hända en olycka.
e) Undvik onormala kroppsställningar. Se till så att du står stadigt och inte kan tappa balansen. Då kan du lättare kontrollera elverktyget, särskilt i oväntade situationer.
f) Använd alltid lämpliga kläder. Använd inte vida klädesplagg eller smycken. Akta så att inte här, kläder eller handskar fastnar i rörliga delar. Löst sittande kläder, smycken eller längt här kan fastna i rörliga delar.

g) Om dammutsugnings- och dammuppsamlingsanordningar kan monteras måste du se till att de är anslutna och används på rätt sätt. Genom att använda ett dammutsug kan risker orsakade av damm minskas.

4. Användning och hantering av elverktyget

a) Överbelasta inte elverktyget. Använd alltid rätt sorts elverktyg till det arbete som ska utföras. Med rätt verktyg arbetar du lättare och säkrare inom det angivna arbetsområdet.
b) Använd inte elverktyg med trasiga brytare. Ett verktyg som inte längre går att sätta på och stänga av är farligt och måste repareras.
c) Dra alltid ut kontakten ur uttaget och/eller ta bort batteriet innan du gör några inställningar, byter delar eller sätter undan produkten. Det är en försiktighetsåtgärd för att förhindra att elverktyget sätts på av misstag.
d) Förvara alltid elverktyg utom räckhåll för barn. Låt inte personer som inte är insatta i hur produkten används eller som inte har läst igenom dessa anvisningar använda den. Elverktyg utgör en fara för oerfarna personer.
e) Underhåll elverktyg noggrant. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda. Kontrollera även om delar gått av eller skadats så att det påverkar elverktygets funktion. Lämna in skadade delar för reparation innan du använder produkten igen. Många olyckor har sin orsak i dåligt underhållna elverktyg.
f) Håll alltid skärande verktyg rena och vassa. Noggrant skötta verktyg med skarpa eggar kläms inte fast så lätt och är enklare att styra.
g) Använd elverktyg, tillbehör, insticksverktyg mm enligt denna bruksanvisning. Ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Om elverktyg används på andra sätt än de föreskrivna kan det uppstå farliga situationer.

5. Användning och hantering av det batteridrivna elverktyget

a) Ladda endast batterier i laddare som rekommenderas av tillverkaren. En laddare som konstruerats speciellt till en viss typ av batterier kan orsaka eldsvåda om man försöker ladda andra typer av batterier i den.

b) Använd bara den typ av batterier som anges för ett elektriskt verktyg. Om man använder andra typer av batterier kan det leda till olyckor och eldsvådor.

c) Håll batterier som inte används på avständ från gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan överbrygga kontakterna. En kortslutning mellan batteriets kontakter kan leda till brännskador eller eldsvåda.

d) Vid felaktig användning kan vätska tränga ut ur batteriet. Undvik kontakt med denna vätska. Vid kortvarig kontakt ska du spola med vatten. Om vätskan skulle råka komma i kontakt med ögonen ska du även uppsöka läkarvård. Batterivätska som trängt ut kan leda till hudirritationer och brännskador.

EXPLOSIONSRISK! Ladda aldrig upp batterier som inte är uppladdningsbara.

a produkten från värme från t ex långvarigt solljus, eld samt från vatten och fuktighet. Risk för explosion!

6. Service

a) Låt endast kvalifi cerade yrkesmän reparera eller byta ut delar på elverktyget. Endast originaldelar ska användas. Då kan du känna dig säker på att produkten är lika säker att använda som tidigare.

Produktspecifi k säkerhetsinformation för handcirkelsågar

Säkerhetsanvisningar för alla sågar

Sågningsmetod

a)

A! Stick inte in händerna i området där du sågar och rör inte vid sågklingan. Håll den andra

handen på extrahandtaget eller motorhuset. Om du håller i sågen med båda händerna kan du inte skada dig på sågklingan.

b) Fatta inte tag under arbetsstycket. Skyddskåpan skyddar inte mot sågklingan under arbetsstycket.

c) Anpassa snittdjupet till arbetsstyckets tjocklek. Mindre än en hel tandhöjd ska synas under arbetsstycket.

d) Håll aldrig fast det du ska såga med handen eller över benet. Säkra arbetsstycket i ett stabilt fäste. Det är viktigt att fästa arbetsstycket ordentligt för att minimera risken för kroppskontakt, att sågklingan kläms fast eller att man förlorar kontrollen.

e) Fatta bara tag i de isolerade grepytorna på ett elverktyg när du arbetar på ställen där verktyget kan komma i kontakt med dolda elledningar. Om verktyget kommer i kontakt med spänningsförande ledningar kommer spänningen även ut i dess metalldelar och orsakar en elchock.

f) Använd alltid ett anslag eller en rak kantstyrning när du sågar på längden. Då blir snittet exaktare och sågklingan kläms inte fast så lätt.

g) Använd alltid sågklingor i rätt storlek och med ett fästhål som passar (t ex stjärnformat eller runt). Sågklingor som inte passar till sågens delar roterar ojämnt och får dig att tappa kontrollen.

h) Använd aldrig mellanläggsbrickor och skruvar som är skadade eller av fel typ till sågklingan. Sågklingans mellanläggsbrickor och skruvar har konstruerats speciellt för att göra din såg så effektiv och driftsäker som möjligt.

Ytterligare säkerhetsanvisningar för alla sågar Kast - Orsaker och relevanta säkerhetsanvisningar

- Ett kast är en plötslig reaktion när sågen hakas eller kläms fast eller riktas fel som leder till att sågen okontrollerat far ut ur arbetsstycket och kastas tillbaka mot den som sågar;

- om sågklingan hakas eller kläms fast i ett sågsnitt som sluter sig blockeras den och produkten kastas tillbaka mot den som sågar av motorkraften;

- om sågklingan vrids eller riktas fel i sågsnittet kan tänderna på den bakre kanten fastna i arbetsstycket så att sågklingan far upp ur sågsnittet och sågen kastats tillbaka mot den som sågar.

Ett kast beror på att sågen använts på fel sätt. Det kan förhindras med följande försiktighetsåtgärder.

a) Håll fast sågen med båda händerna och håll armarna så att du kan fånga upp kraften från

ett kast. Stå alltid på sidan om sågklingan, placera aldrig sågklingan i linje med kroppen. Vid ett kast kan sågen slå bakåt, men med lämpliga försiktighetsåtgärder kan den som sågar ändå behärska kraften.

b) Om sågklingan kläms fast eller om du vill avbryta arbetet stänger du av sågen och håller kvar den i arbetsstycket tills sågklingan stannat. Försök aldrig ta ut sågen ur arbetsstycket eller dra den bakåt så länge sågklingan rör sig, då kan sågen kastas tillbaka. Ta reda på och åtgärda orsaken till att sågklingan klämdes fast
c) För att starta om en såg som sitter kvar i arbetsstycket ska du centrera sågklingan i snittet och kontrollera att sågtänderna inte hakat fast i arbetsstycket. Om sågklingan är fastklämd kan den fl ytta sig ut ur arbetsstycket eller orsaka ett kast när sågen startas igen.
d) Stötta upp stora plattor för att minska risken för kast på grund av en fastklämd sågklinga. Stora plattor kan böjas av sin egen vikt. Plattor måste stöttas på båda sidor, både vid sågsnittet och i kanten.
e) Använd inte slöa eller skadade sågklingor. Sågklingor med slöa eller felriktade tänder ger upphov till större friktion på grund av det alltför smala snittet och till att sågklingan kläms fast och kastas tillbaka.
f) Spänn inställningarna för snittdjup och snittvinkel ordentligt innan du börjar såga. Om inställningarna ändras när man sågar kan sågklingan klämmas fast och sågen kastas tillbaka.
g) Var extra försiktig när du sågar i befi ntliga väggar och andra områden där man inte har någon insyn. När du sticker in sågen där kan den blockeras av dolda förmål och kastas tillbaka.

Den undre skyddskåpans funktion

a) Kontrollera alltid att den undre skyddskåpan stängs ordentligt innan du använder sågen. Använd inte sågen om den undre skyddskåpan inte kan röra sig fritt och inte stängs omedelbart. Kläm eller bind aldrig fast den undre skyddskåpan i öppet läge. Om sågen råkar falla i golvet kan den undre skyddskåpan deformeras. Öppna skyddskåpan med spaken och försäkra dig om att den kan röra sig fritt och inte kommer

i kontakt med sågklingan eller andra delar vid någon snittdjups- och snittvinkelinställning.

b) Kontrollera funktionen för den undre skyddskåpans fjäder. Lämna in produkten på service innan du använder den om den undre skyddskåpan och fjädern inte fungerar som de ska. Skadade delar, klibbiga beläggningar eller anhopningar av spån kan får den undre skyddskåpan att arbeta trögare.
c) Öppna bara den undre skyddskåpan för hand vid speciella sågsnitt som sänk- och vinkelsnitt. Öppna den undre skyddskåpan med spaken och släpp spaken så snart sågklingan sjunker ned i arbetsstycket. Vid alla andra sågarbeten ska den undre skyddskåpan fungera automatiskt.
d) Lägg inte ifrån dig sågen på arbetsbänken eller golvet om den undre skyddskåpan inte täcker sågklingan. En oskyddad sågklinga som fortfarande rör sig fl yttar sågen mot sågriktningen och sågar av allt i sin väg. Ta därför hänsyn till den tid sågen fortsätter att röra sig.

Säkerhetsinformation för laddare

Den här produkten kan användas av barn som är minst 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de hålls under uppsikt eller har instruerats i hur produkten används på ett säkert sätt och inser vilka risker det innebär. Barn får inte leka med produkten. Rengöring och allmän service får bara göras av barn om någon vuxen håller uppsikt.

Den här laddaren är endast avsedd för inomhusbruk.

WARNING!

Använd inte laddaren om kabeln, ström-kabeln eller kontakten skadats. En skadad nätkabel innebär livsfara genom elektrisk stöt.

■ Använd inga slipskivor.
■ Använd bara sågklingor med de diametrar som anges på sågen.
När du sågar i trä eller material som ger upphov till hälsofarligt damm ska produkten anslutas till en lämplig, godkänd utsugningsanordning.

■ Använd dammskyddsmask när du sågar i trä.
■ Använd bara de sågklingor som rekommenderas.
■ Använd alltid hörselskydd.
■ Undvik överhettning av sågtändernas spetsar.
■ Undvik att plast som sågas smälter.

Säkerhetsanvisningar för cirkelsågklingor

Använd skyddshandskar!

Använd

andningsskydd!

Använd

skyddsglasögon!

Använd

hörselskydd!

AKTA!EXPLOSIONSRISK!

Ladda aldrig upp batterier som inte är uppladdningsbara.

Använd endast tillbehör och extrautrustning som anges i bruksanvisningen eller med fästen som passar till produkten.

WARNING! Skydda dig från laser-strålning:

Produkten har laser enligt klass 2 och är försett med en laservarningsskylt 13.

Rikta aldrig laserstrålen mot människor eller djur.
▶ Titta aldrig direkt in i lasern. Laserstrålen kan skada dina ögon.
Rikta aldrig laserstrålen mot kraftigt refl ekterande material. Då fi nns risk för att laserstrålen refl ekteras.
Det är förbjudet att göra någon form av inställning för att förstärka lasern. Risk för personskador!
▶ Tillverkaren ansvarar inte för skador som är ett resultat av att laseranordningen manipulerats eller att säkerhetsanvisningarna inte följts.

AKTA!

Om man använder andra anordningar eller metoder än de som anges här för att manövrera och justera produkten kan följden bli att farlig laserstrålning kommer ut i omgivningen.

Tre produkter - tre kompatibla batterier. Kan bytas ut mot varandra! (se kapitel Beställning av reservbatteri)

Ladda aldrig upp batteripacke om omgivningstemperaturen ligger under 10° C eller över 40° C.

♦ Placera batteripacke i laddaren 27e bild C).

Sätt kontakten i ett eluttag. Den röda kontroll-lampan 28änds.

Den gröna kontrollampa ^29 visar att laddningen avslutats och att batteripacket ^6 ir klart att användas.

Sätt in batteripacke i produkten.

Ladda aldrig upp ett batteripacd 6 igen direkt efter en tidigare snabbladdning. Då kan batteripacket 6 verladdas, vilket minskar livstiden för både batteri och laddare 27

Stäng av laddare och låt den vara avstängd i minst 15 minuter mellan två laddningar. Dra då ut kontakten.

Sätta in och ta ut batteripacket ur produkten

Sätta in batteripack:

♦ Skjut in batteripacke 5 i handtaget till det klickar fast.

Ta ut batteripack:

- Tryck på knappen för att lossa batterie ^4 och ta bort batteripacket ^6

Kontrollera batteriets laddningsnivå

Tryck på knappen för batteriets laddningsnivå 5 för att kontrollera laddningen (se den stora bilden). Laddningsnivå och återstående laddningskapacitet visas av batteriindikatorn 5 på följande sätt:

♦ RÖD/ORANGE/GRÖN = maximal laddningsnivå/kapacitet RÖD/ORANGE = medelhög laddningsnivå/kapacitet RÖD = låg laddningsnivå - ladda batterierna

Kontrollera skyddskåpan

♦ Dra i spaken till skyddkåpan ^12 tills det tar stopp.

Skyddskåpan 19 måste kunna röra sig fritt utan att klämmas fast och när spaken till skyddskåpan 22 släpps ska den gå återgå till utgångsläget av egen kraft.

Ta produkten i bruk

Montera/Byta sågklinga

Sågklingan 2år bara bytas när batteripacket tagits ut!

1. Ställ in snittdjupet på det minsta läget, 0 mm (med lässkruven 7).
2. Sväng tillbaka skyddskåpan 19 med spaken 22 och sätt ner produkten.
3. Tryck på spindelarreteringen 8 (tills den läser fast) och lossa spännskruven 21 med insexnyckeln 26. Ta sedan bort spännskruven 2 och spännfl änsen 20 (se även bild A).

Bild A: Byta sågklinga

1. Ta av sågklingan ^23 .
2. Montera sågklinga i omvänd ordningsföld enligt beskrivningen.
3. Tryck på spindelarreteringen 8 tills den läser fast) och dra åt spännskruven 2 med inexnyckeln . 26

WARNING!

Pilen på sågklingan ^13 måste peka åt samma håll som rotationsriktningspilen (löpriktning, markering på produkten).

Försäkra dig om att sågklinga ^23 lämpar sig för verktygets varvtal.

Parallellanslag

• Lossa vingskruven ^7 och sätt in parallellanslaget ^18 fästet . ^10
  Ställ in önskad snittbredd med hjälp av skalan på parallellanslaget 18ch markeringen på basplattan 9se även bild B).
  Den högra markeringen på basplattan används för snittvinkelinställning 0°. Den vänstra markeringen på basplattan används för snittvinkelinställning 45°.

Bild B: Snittbredd 3 cm
♦ Dra åt vingskruven7 igen.

Ansluta spånutsug

Sätt adaptern för spånutsugning på spånutkastet 24
Kopplingen måste passa till damm- och spånutsugens diameter.
◆ Anslut en godkänd damm- och spånsug.

Användning

Sätta på och stänga av

Sätta på:

• Tryck påkopplingsspärre ^1 åt vänster eller höger och håll fast den i det läget.
  Tryck på PÅ/AV-knappe? . När maskinen gått igång kan du släppa påkopplingsspärren 1 igen.

Stänga av:

Släpp PÅ/AV-knappen ^2 .

Ställa in snittvinkel:

Snittvinkeln kan ställas in med snittvinkelskalan 15

■ Lossa vingskruven ^16 till snittvinkelinställningen, ställ in önskad vinkel på snittvinkelskalan ^15 och dra åt vingskruven ^16 igen.

Ställa in snittdjup

OBSERVERA

Välj ett snittdjup som är ca 3 mm djupare än materialets tjocklek. Då blir sågsnittet fi nt.

- Lossa lässkruven 7, ställ in önskat snittdjup på snittdjupsskalan 3, och dra åt lässkruven i 7n.

Hantering av handcirkelsågen

1. Sätt på produkten enligt beskrivningen "Sätta på och stänga av" och placera basplattans 9 främre kant på materialet.
2. Rikta maskinen efter parallellanslaget ^18 eller en markerad linje.
3. Håll maskinen med båda händerna på handtagen och såga med måttligt tryck.

Sätta på/Stänga av lasern

Sätta på:

Tryck på laserns PÅ/AV-/RESET-knapp

Stänga av:

Tryck på laserns PÅ/AV-/RESET-knapp

OBSERVERA

ÖVERBELASTNING OCH ÅTERSTÄLLNING! Produkten stängs av vid överbelastning.
Stäng AV lasern. Tryck på laserns PÅ/AV-/RESET-knapp
▶ En automatisk återställning görs endast när lasern är avstängd.

Tips och knep

Du kan undvika att snittkanterna på känsliga ytor som t ex ytbelagda spånplattor eller dörrar spricker sönder genom att klistra maskeringstejp längs snittlinjen. Det har även fördelen att det går lättare att göra markeringar på maskeringstejpen än på en slät yta. Ett ännu bättre sätt att undvika sprickor i snittkanten är att använda en tunn träribba som spänns fast och sågas samtidigt.

Underhåll och rengöring

WARNING! RISK FÖR PERSON-

SKADOR! Stäng alltid av produkten och ta bort batteripacket vid alla arbeten på den.

Den batteridrivna handcirkelsågen är underhållsfri.

■ Produkten ska alltid vara ren, torr och fri från olja och smörjfett.
Det får inte komma in vätska innanför höljet.
■ Använd en mjuk trasa för att torka av höljet utvändigt. Använd inte bensin, lösningsmedel eller rengöringsmedel som angriper plastytorna.
- Om ett litiumjonbatteri ska förvaras under en längre tid måste laddningsnivån kontrolleras regelbundet. Den optimala laddningsnivån ligger mellan 50% och 80%. Optimalt lagringsklimat är svalt och torrt.

OBSERVERA

Reservdelar som inte fi nns uppräknade här (t ex kolborstar, brytare och knappar) kan beställas via vår service hotline.

Kassering

ackningen består av miljövänligt material som kan lämnas in till den lokala återvinningen.

aldrig elektriska verktyg och maskiner bland hushållsavfallet!

Enligt EU-direktiv 2012/19/EU måste uttjänta elverktyg tas isär och de olika delarna lämnas in separat till rätt typ av miljövänlig återvinning.

aldrig batterier i hushållssoporna!

Li-ion

Defekta eller uttjänta uppladdningsbara batterier ska återvinnas enligt direktiv 2006/66/EC. Lämna in batteriet och/eller produkten till rätt typ av återvinning/destruktion.

Fråga på din kommun eller stadsdelsförvaltning om möjligheterna att kassera uttjänta elektriska apparater på ett miljövänligt sätt.

Garanti

För den här produkten lämnar vi 3 års garanti från och med inköpsdatum. Produkten har tillverkats med omsorg och testats noga innan leveransen. Spara kassakvittot som köpbevis. För garantiärenden ber vi dig kontakta vår kundtjänst per telefon. Bara då kan du skicka in produkten utan kostnad.

Garantin gäller endast för material- eller fabrikationsfel, den täcker inte transportskador, förslitningsdelar eller skador på ömtåliga delar, t ex knappar och batterier. Produkten är endast avsedd för privat bruk och ska inte användas yrkesmässigt. Garantin gäller inte vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade servicefi lial. Dina lagstadgade rättigheter begränsas inte av denna garanti. Garantitiden förlängs inte för att man utnyttjat garantin. Det gäller även för utbytta och reparerade delar. Eventuella skador och brister som existerar redan vid köpet måste rapporteras så snart produkten packats upp, dock senast två dagar efter inköpsdatum. När garantitiden är slut måste man själv betala för eventuella reparationer.

Service

WARNING!

Låt servicestället eller en behörig elektriker reparera produkten. Endast reservdelar i original får användas. Då kan du känna dig säker på att den är lika säker att använda som tidigare.
Låt alltid tillverkaren eller dennes kundtjänst byta ut kontakten eller elkabeln om det behövs. Då kan du känna dig säker på att den är lika säker att använda som tidigare.

SE Service Sverige

Tel.: [phone]

E-Mail: [e-mail]

IAN 102867

FI Service Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN 102867

Tillgänglighet Hotline:

Måndag till fredag kl. 08.00 - 20.00 (CET)

Importör

Översättning av original versionen av försäkran om överensstämmelse

Företaget Kompernaß GmbH, dokumentansvarig: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANY intygar härmed att denna produkt överensstämmer med följande standarder, normerande dokument och EU-direktiv:

Maskindirektiv

(2006/42/EC)

Lågspänningsdirektiv

(2006/95/EC)

Direktivet för elektromagnetisk kompatibilitet (2004/108/EC)

RoHS-direktiv

(2011/65/EU)

Tillämpade harmoniserande normer:

EN 60745-1: 2009 + A11: 2010

EN 60745-2-5: 2010

EN 62233: 2008

EN 55014-1 / A2: 2011

EN 55014-2 / A2: 2008

EN 60335-1:2010

EN 60335-2-29 / A2: 2010

EN 62233: 2008

EN 61000-3-2 / A2: 2009

EN 61000-3-3: 2013

EN 60825-1: 2007

Typbeteckning:

Handcirkelsåg batteri PHKSA 18-Li A1

Tillverkningsår: 07-2014

Serienummer: IAN 102867

Bochum, 31.07.2013

Semi Uguzlu

- Kvalitetsansvarig -

Med reservation för ändringar på grund av den tekniska utvecklingen.

Beställning av reservbatteri

Om du vill beställa ett reservbatteri till din produkt kan du antingen göra det enkelt på Internet på www.kompernass.com eller ringa in din beställning.

Ett reservbatteri kostar 20 € inkl. moms och fraktkostnad. Vi har inte så många av dessa artiklar på lager, därför kan de snart vara slutsålda.

Tre apparater - tre kompatibla uppladdningsbara batterier. Kan fl yttas mellan apparaterna!

Beställning online

Så här beställer du ett reservbatteri från vår tillbehörsshop:

- Öppna webbläsaren och gå in på www.kompernass.com.

Klicka på fl aggan nere till höger för att välja land och språk.

Klicka sedan på "Tillbehörsshop" och välj sedan rätt reservbatteri under rubriken "Topseller".
När du lagt reservbatteriet i din varukorg klickar du på knappen "Till kassan" och följer anvisningarna på bildskärmen för att avsluta processen.

OBSERVERA

I vissa länder går det inte att beställa reservdelar på Internet. Kontakta i så fall vår Service Hotline.

Kampanjen begränsas till ett batteri per kund eller produkt och gäller en månad efter kampanjperioden. Därefter kan reservbatterier bara beställas enligt andra villkor.

Telefonbeställning

Service Sverige

Tel.: [phone]

Service Suomi

Tel.: [phone]

Tillgänglighet Hotline: Måndag till fredag kl. 08.00 - 20.00 (CET)

För att vi ska kunna behandla din beställning så snabbt som möjligt ber vi dig att ha produktens artikel-nummer (t ex IAN 102867) i beredskap vid alla förfrågningar. Artikelnumret står på typskylten eller på titelsidan i den här anvisningen.

Indholdsfortegnelse

Indledning....38

Opladningstid: Ca. 60 min.

Sikring (indeni): 2 A T2A
