ZUIKO DIGITAL ED 7 - Fotolens OLYMPUS - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis ZUIKO DIGITAL ED 7 OLYMPUS in PDF-formaat.
| Producttype | Objectief |
| Merk | Olympus |
| Model | Zuiko Digital ED 7-14mm f4 |
| Categorie | Super groothoek zoomobjectief |
| Vatting | Four Thirds (4/3) |
| Brandpuntsafstand | 7-14 mm (equivalent 14-28 mm in 35 mm) |
| Maximaal diafragma | f/4 (constant) |
| Beeldhoek | 114° tot 75° |
| Optische constructie | 18 lenzen in 12 groepen (waarvan 5 asferische lenzen van gegoten Super ED en ED-glas) |
| Diafragmabereik | f/4 tot f/22 |
| Scherpstelling | AF/MF (schakelbaar) |
| Minimale opnameafstand | 0,25 m (werkafstand: 10 cm van het uiteinde van de lens) |
| Maximale vergroting | 0,11x (0,22x equivalent in 35 mm) |
| Filterdiameter | Nee (ingebouwde lens, geen filterdraad) |
| Gewicht | 780 g (zonder doppen) |
| Afmetingen (diameter x lengte) | 86,5 mm x 119,5 mm |
| Bescherming | Stof- en spatwaterdicht |
| Compatibele accessoires | Teleconverter EC-14 (optioneel) ; tussenring EX-25 niet compatibel |
| Bedrijfstemperatuur | -10°C tot +40°C |
| Onderhoud en reiniging | Reinigen met een zachte doek; vermijd oplosmiddelen en mottenballen |
| Veiligheidsvoorschriften | Niet in de zon kijken door het objectief; vermijd het objectief op de zon te richten |
| Reserveonderdelen en repareerbaarheid | Neem contact op met het Olympus servicecentrum of de Europese technische ondersteuning |
| Algemene informatie | Conform CE-markering |
Veelgestelde vragen - ZUIKO DIGITAL ED 7 OLYMPUS
Gebruikersvragen over ZUIKO DIGITAL ED 7 OLYMPUS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fotolens in PDF-formaat gratis! Vind uw handleiding ZUIKO DIGITAL ED 7 - OLYMPUS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ZUIKO DIGITAL ED 7 van het merk OLYMPUS.

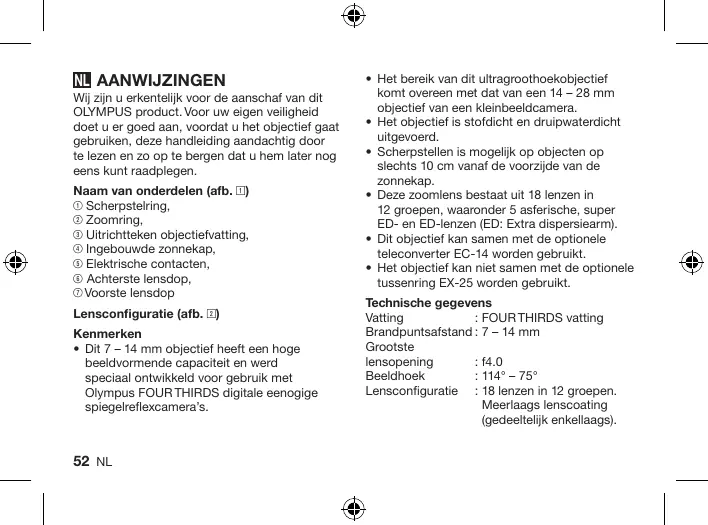

GEBRUIKSAANWIJZING ZUIKO DIGITAL ED 7 OLYMPUS
Svoris : 780 g (be dangtelio)
Matmenys : Maks. skersmuo ∅ 86,5 × bendras ilgis 119,5 mm
Wij zijn u erkentelijk voor de aanschaf van dit OLYMPUS product. Voor uw eigen veiligheid doet u er goed aan, voordat u het objectief gaat gebruiken, deze handleiding aandachtig door te lezen en zo op te bergen dat u hem later nog eens kunt raadplegen.
Naam van onderdelen (afb. 1)
① Scherpstelring,
② Zoomring,
③ Uitrichtteken objectiefvatting,
④ Ingebouwde zonnekap,
⑤ Elektrische contacten,
⑥ Achterste lensdop,
⑦ Voorste lensdop
Lensconfiguratie (afb. 2)
Kenmerken
- Dit 7 – 14 mm objectief heeft een hoge beeldvormende capaciteit en werd speciaal ontwikkeld voor gebruik met Olympus FOUR THIRDS digitale eenogige spiegelreflexcamera's.
- Het bereik van dit ultragroothoekobjectief komt overeen met dat van een 14 – 28 mm objectief van een kleinbeeldcamera.
- Het objectief is stofdicht en druipwaterdicht uitgevoerd.
- Scherpstellen is mogelijk op objecten op slechts 10 cm vanaf de voorzijde van de zonnekap.
- Deze zoomlens bestaat uit 18 lenzen in 12 groepen, waaronder 5 asferische, super ED- en ED-lenzen (ED: Extra dispersiearm).
- Dit objectief kan samen met de optionele teleconverter EC-14 worden gebruikt.
- Het objectief kan niet samen met de optionele tussenring EX-25 worden gebruikt.
Technische gegevens
Vatting : FOUR THIRDS vatting
Brandpuntsafstand : 7 – 14 mm
Grootste
lensopening : f4.0
Beeldhoek : 114° – 75°
Lensconfiguratie : 18 lenzen in 12 groepen. Meerlaags lenscoating (gedeeltelijk enkellaags).
Diafragmabereik : f4.0 tot f22.0. Scherpstelafstand : 0,25 m tot ∞ (oneindig). Scherpstelling : AF / MF (Automatisch / Handmatig) omschakelbaar.
Massa : 780 g (zonder lensdop). Afmetingen : Grootste diameter Ø 86,5 mm x totale lengte 119,5 mm.
- Wijzigingen in technische gegevens voorbehouden zonder voorafgaande kennisgeving of enige verplichting van de zijde van de fabrikant.
Waar u bij het fotograferen op moet letten
Op de kleinste scherpstelafstand (0,25 m) kunnen met dit objectief objecten op slechts 10 cm afstand van de voorzijde van de zonne-kap worden gefotografeerd.
De maximale vergrotingsfactor bedraagt daarbij circa 0,11x (omgerekend naar het kleinbeeld formaat 0,22x).
Voor klanten in Europa
Het waarmerk "CE" garandeert dat dit product voldoet aan de richtlijnen van de Europese Unie voor wat betreft veiligheid, gezondheid, milieubehoud en persoonlijke veiligheid van de gebruiker. Producten met het waarmerk "CE" zijn bedoeld voor de Europese markt.
Voorzorgsmaatregelen: Lees het volgende vooral aandachtig door
Waarschuwing: Veiligheidsmaatregelen
- Kijk niet door het objectief recht in de zon.
- Berg het objectief niet op zonder lensdoppen. Zonlicht dat door het objectief gebundeld wordt, kan brand veroorzaken.
- Richt de camera nooit op de zon. Het invallende zonlicht wordt door het objectief gebundeld en kan zo de camera beschadigen of brand veroorzaken.
Voorzorgsmaatregelen voor gebruik
- Temperatuurbereik voor bediening +40 °C tot -10 °C.
• Voorkom abrupte temperatuurwijzigingen. - Plaats de lens niet met de contacten naar beneden.
• Voorkom te hoge druk.
• Raak de lens niet aan. - Niet onderdompelen.
• Raak de contacten niet aan. - Laat niet vallen.
- Vermijd organische oplosmiddelen.
• Voorkom overmatig vocht.
• Voorkom magnetische velden. - Houd de camera niet vast aan het deel van de lens dat uitgeschoven is bij het scherpstellen.
Voorzorgsmaatregelen voor opsla
- Plaats het kapje op de lens als deze niet wordt gebruikt.
- Gebruik voor het reinigen van de lens zakdoekjes of een zachte doek.
• Vermijd mottenballen. - Neem contact op met het servicecentrum van Olympus bij u in de buurt, indien er zich problemen voordoen.
• Europese Technische klantendienst
Bezoek onze homepage
http://www.olympus-europa.com
of bel het NUMMER:
Tel. 00800 - 67 10 83 00 (gratis)
+49 180 5 - 67 10 83 of
+49 40 - 237 73 48 99 (volgens tarief)
