| Typ produktu | Obiektyw fotograficzny |
| Marka | Olympus |
| Model | Zuiko Digital ED 7-14mm f4 |
| Kategoria | Obiektyw zoom super szerokokątny |
| Mocowanie | Four Thirds (4/3) |
| Ogniskowa | 7-14 mm (ekwiwalent 14-28 mm w formacie 35 mm) |
| Maksymalny otwór przysłony | f/4 (stały) |
| Kąt widzenia | 114° do 75° |
| Konstrukcja optyczna | 18 soczewek w 12 grupach (w tym 5 asferycznych z formowanego szkła Super ED i ED) |
| Zakres przysłony | f/4 do f/22 |
| Ustawianie ostrości | AF/MF (przełączanie) |
| Minimalna odległość fotografowania | 0,25 m (odległość robocza: 10 cm od końca obiektywu) |
| Maksymalne powiększenie | 0,11x (0,22x ekwiwalent 35 mm) |
| Średnica filtra | Nie (wbudowana głowica obiektywu, brak gwintu filtra) |
| Waga | 780 g (bez pokrywek) |
| Wymiary (średnica x długość) | 86,5 mm x 119,5 mm |
| Ochrona | Odporność na kurz i zachlapanie |
| Kompatybilne akcesoria | Telekonwerter EC-14 (opcjonalny); pierścień przedłużający EX-25 niekompatybilny |
| Temperatura pracy | -10°C do +40°C |
| Konserwacja i czyszczenie | Czyścić miękką ściereczką; unikać rozpuszczalników i środków przeciwmolowych |
| Środki ostrożności | Nie patrzeć przez obiektyw na słońce; unikać kierowania obiektywu w stronę słońca |
| Części zamienne i możliwość naprawy | Skontaktować się z centrum serwisowym Olympus lub europejskim wsparciem technicznym |
| Informacje ogólne | Zgodny z oznaczeniem CE |
Często zadawane pytania - ZUIKO DIGITAL ED 7 OLYMPUS
Pytania użytkowników dotyczące ZUIKO DIGITAL ED 7 OLYMPUS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Obiektyw fotograficzny w formacie PDF za darmo! Znajdź swoją instrukcję ZUIKO DIGITAL ED 7 - OLYMPUS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. ZUIKO DIGITAL ED 7 marki OLYMPUS.

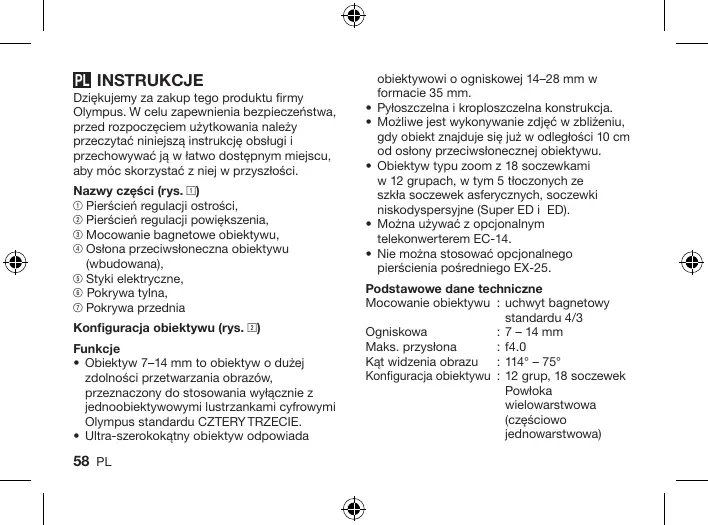

INSTRUKCJA OBSŁUGI ZUIKO DIGITAL ED 7 OLYMPUS
Dziękujemy za zakup tego produktu firmy Olympus. W celu zapewnienia bezpieczeństwa, przed rozpoczęciem użytkowania należy przeczytać niniejszą instrukcję obsługi i przechowywać ją w łatwo dostępnym miejscu, aby móc skorzystać z niej w przyszłości.
Nazwy części (rys. 1)
① Pierścień regulacji ostrości,
② Pierścień regulacji powiększenia,
③ Mocowanie bagnetowe obiektywu,
④ Osłona przeciwsłoneczna obiektywu (wbudowana),
⑤ Styki elektryczne,
⑥ Pokrywa tylna,
⑦ Pokrywa przednia
Konfiguracja obiektywu (rys. 2)
Funkcje
- Obiektyw 7–14 mm to obiektyw o dużej zdolności przetwarzania obrazów, przeznaczony do stosowania wyłącznie z jednoobiektywowymi lustrzankami cyfrowymi Olympus standardu CZTERY TRZECIE.
- Ultra-szerokokątny obiektyw odpowiada
obiektywowi o ogniskowej 14–28 mm w formacie 35 mm.
- Pyłoszczelna i kroploszczelna konstrukcja.
- Możliwe jest wykonywanie zdjęć w zbliżeniu, gdy obiekt znajduje się już w odległości 10 cm od osłony przeciwsłonecznej obiektywu.
- Obiektyw typu zoom z 18 soczewkami w 12 grupach, w tym 5 tłoczonych ze szkła soczewek asferycznych, soczewki niskodyspersyjne (Super ED i ED).
- Można używać z opcjonalnym telekonwerterem EC-14.
- Nie można stosować opcjonalnego pierścienia pośredniego EX-25.
Podstawowe dane techniczne
Mocowanie obiektywu : uchwyt bagnetowy standardu 4/3
Ogniskowa : 7 – 14 mm
Maks. przysłona : f4.0
Kąt widzenia obrazu : 114° – 75°
Konfiguracja obiektywu : 12 grup, 18 soczewek Powłoka wielowarstwowa (częściowo jednowarstwowa)
| Sterowanie przysłoną | f4.0 do f22 |
| Zakres regulacji odległości | 0,25 m do∞(nieskończoność) |
| Regulacja ostrości | Przełączenie AF/MF(automatyczna/ręczna) |
| Masa | 780 g (bez pokrywki) |
| Wymiary | maks. średnica∅ 86,5 x długośćcałkowita 119,5 mm |
- Dane techniczne mogą ulec zmianie bez powiadomienia i bez żadnych zobowiązań ze strony producenta.
Uwaga
Przy minimalnej odległości fotografowania (0,25 m), odległość robocza (odległość od końca osłony przeciwsłonecznej obiektywu a obiektem) wynosi około 10 cm, a maksymalne powiększenie około 0,11× (0,22× odnosząc to do formatu 35 mm).
Dla klientów w Europie
Symbol »CE« oznacza, że niniejszy produkt spełnia europejskie wymagania w zakresie bezpieczeństwa, ochrony zdrowia, środowiska i konsumenta. Produkty oznaczone symbolem »CE« są przeznaczone do sprzedaży na terenie Europa.
Środki bezpieczeństwa:
Należy przeczytać następujące zalecenia.
Ostrzeżenia: Zasady bezpieczeństwa
- Nie patrz przez obiektyw bezpośrednio na słońce.
- Nie zostawiaj obiektywu bez pokrywki. Światło słoneczne skupione przez obiektyw może spowodować pożar.
- Nie kieruj obiektywu aparatu bezpośrednio na słońce. Obiektyw powoduje skupianie światła słonecznego wewnątrz aparatu i może spowodować jego uszkodzenie lub zapalenie.
Śodki ostrożności dotyczące obchodzenia się z aparatem
- Zakres temperatur pracy od +40 °C do -10 °C.
- Unikaj gwałtownych zmian temperatury.
- Nie odkładaj obiektywu ze stykami skierowanymi w dół.
- Unikaj zbyt dużego nacisku.
- Nie dotykaj soczewek obiektywu.
- Nie zanurzaj aparatu pod wodę.
- Nie dotykaj styków.
- Nie upuszczaj aparatu.
- Unikaj rozpuszczalników organicznych.
- Unikaj nadmiernej wilgotności.
- Unikaj pól magnetycznych.
- Nie chwytaj aparatu za część obiektywu wysuniętą podczas ustawiania ostrości.
Środki ostrożności dotyczące przechowywania
- Zakładaj na obiektyw pokrywkę, gdy nie jest on używany.
- Do czyszczenia obiektywu używaj chusteczki higienicznej lub miękkiej tkaniny.
- Unikaj środków przeciwko molom.
- Jeżeli masz jakikolwiek problem, skontaktuj się z najbliższym centrum serwisowym Olympus.
- Serwis techniczny dla klientów z Europy
Odwiedź naszą stronę
http://www.olympus-europa.com
lub zadzwoń pod NUMER:
Tel. 00800 - 67 10 83 00 (numer bezpłatny)
+49 180 5 - 67 10 83 lub
+49 40 - 237 73 48 99 (numer platny)
