ZUIKO DIGITAL ED 7 - Lente fotográfica OLYMPUS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato ZUIKO DIGITAL ED 7 OLYMPUS en formato PDF.
| Tipo de producto | Objetivo fotográfico |
| Marca | Olympus |
| Modelo | Zuiko Digital ED 7-14mm f4 |
| Categoría | Objetivo zoom super gran angular |
| Montura | Four Thirds (4/3) |
| Distancia focal | 7-14 mm (equivalente 14-28 mm en 35 mm) |
| Apertura máxima | f/4 (constante) |
| Ángulo de visión | 114° a 75° |
| Construcción óptica | 18 lentes en 12 grupos (incluyendo 5 asféricas de vidrio moldeado Super ED y ED) |
| Rango de apertura | f/4 a f/22 |
| Enfoque | AF/MF (conmutación) |
| Distancia mínima de enfoque | 0,25 m (distancia de trabajo: 10 cm desde el extremo del objetivo) |
| Aumento máximo | 0,11x (0,22x equivalente 35 mm) |
| Diámetro de filtro | No (parte frontal integrada, sin rosca para filtros) |
| Peso | 780 g (sin tapas) |
| Dimensiones (diámetro x longitud) | 86,5 mm x 119,5 mm |
| Protección | Resistente al polvo y salpicaduras |
| Accesorios compatibles | Teleconvertidor EC-14 (opcional); tubo de extensión EX-25 no compatible |
| Temperatura de funcionamiento | -10°C a +40°C |
| Mantenimiento y limpieza | Limpiar con un paño suave; evitar disolventes y productos antimoho |
| Precauciones de seguridad | No mirar al sol a través del objetivo; evitar apuntar el objetivo hacia el sol |
| Piezas de repuesto y reparabilidad | Contactar con el centro de servicio Olympus o el soporte técnico europeo |
| Información general | Conforme a la marca CE |
Preguntas frecuentes - ZUIKO DIGITAL ED 7 OLYMPUS
Preguntas de los usuarios sobre ZUIKO DIGITAL ED 7 OLYMPUS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lente fotográfica en formato PDF gratis! Encuentra tus instrucciones ZUIKO DIGITAL ED 7 - OLYMPUS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ZUIKO DIGITAL ED 7 de la marca OLYMPUS.
MANUAL DE USUARIO ZUIKO DIGITAL ED 7 OLYMPUS

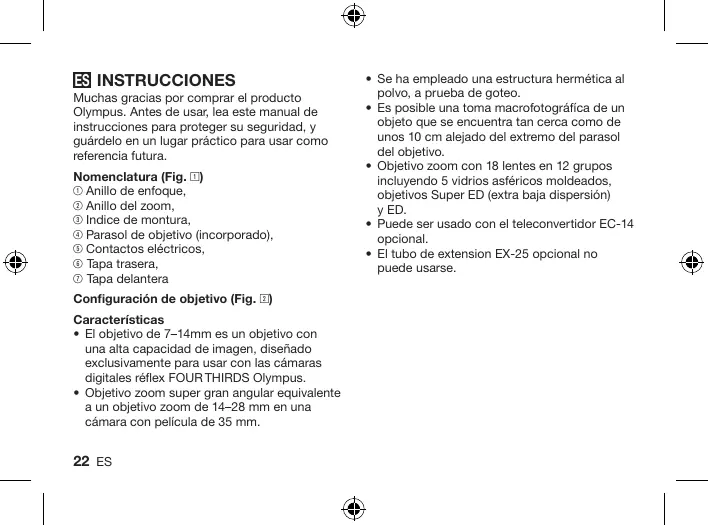

Muchas gracias por comprar el producto Olympus. Antes de usar, lea este manual de instrucciones para proteger su seguridad, y guárdelo en un lugar práctico para usar como referencia futura.
Nomenclatura (Fig. 1)
① Anillo de enfoque,
② Anillo del zoom,
③ Indice de montura,
④ Parasol de objetivo (incorporado),
⑤ Contactos eléctricos,
⑥ Tapa trasera,
⑦ Tapa delantera
Configuración de objetivo (Fig. 2)
Características
- El objetivo de 7–14mm es un objetivo con una alta capacidad de imagen, diseñado exclusivamente para usar con las cámaras digitales réflex FOUR THIRDS Olympus.
-
Objetivo zoom super gran angular equivalente a un objetivo zoom de 14–28 mm en una cámara con película de 35 mm.
-
Se ha empleado una estructura hermética al polvo, a prueba de goteo.
- Es posible una toma macrofotográfica de un objeto que se encuentra tan cerca como de unos 10 cm alejado del extremo del parasol del objetivo.
- Objetivo zoom con 18 lentes en 12 grupos incluyendo 5 vidrios asféricos moldeados, objetivos Super ED (extra baja dispersión) y ED.
- Puede ser usado con el teleconvertidor EC-14 opcional.
- El tubo de extension EX-25 opcional no puede usarse.
Especificaciones principales
| Montura | : Montura Four Thirds |
| Distancia focal | : 7 – 14 mm |
| Abertura máx. | : f4,0 |
| Ángulo de imagen | : 114^ – 75^ |
| Configuraciónde objetivo | : 12 grupos, 18 lentesRecubrimiento de múltiples capas(disposición simple parcial) |
| Control de diafragma | : f4,0 a f22 |
| Distancia de toma fotográfica | : 0,25 m a ∞ (infinito) |
| Ajuste de enfoque | : Cambio AF/MF |
| Peso | : 780 g (excluyendo la tapa) |
| Dimensiones | : ∅ máx. 86,5 x longitud total 119,5 mm |
- Las especificaciones están sujetas a cambios sin previo aviso ni obligación por parte del fabricante.
Referencia
En la distancia de toma fotográfica mínima (0,25 mm), la distancia de trabajo (la distancia entre el extremo del parasol del objetivo y el sujeto), es de unos 10 cm, y la ampliación máxima de la toma fotográfica es 0,11X (0,22X cuando se convierte a una cámara con película de 35 mm).
Para los clientes de Europa
La marca «CE» indica que este producto cumple con los requisitos europeos de seguridad, salud, protección del medio ambiente y del usuario. Los productos de marca CE están en venta en Europa.
Precauciones: Asegúrese de leer lo siguiente
Advertencias:
Precauciones sobre la seguridad
- No observe el sol a través del objetivo.
- No deje el objetivo sin la tapa. Si la luz solar se concentra a través del objetivo, puede producir un incendio.
- Evite que el objetivo montado en la cámara apunte hacia el sol, ya que los rayos solares incidirán directamente en la cámara, lo que puede causar su mal funcionamiento o fuego.
Precauciones con la manipulación
- Temperatura de operación de +40 °C a -10 °C.
- Evite cambios bruscos de temperatura.
- No coloque el objetivo con sus contactos hacia abajo.
- Evite la presión excesiva.
- No toque el objetivo.
- No lo sumerja.
- No toque los contactos.
- No lo deje caer.
- Evite solventes orgánicos.
- Evite el exceso de humedad.
- Evite el magnetismo.
- No sostenga la cámara por la parte del objetivo que se ha de extender por la operación de enfoque.
Precauciones con el almacenamiento
- Tape el objetivo cuando no lo use.
- Para la limpieza del objetivo utilice un pañuelo de papel o un paño suave.
- Evite los repelentes de polillas.
- En caso de problema, póngase en contacto con su centro de servicio Olympus más cercano.
- Asistencia técnica al cliente en Europa
Visite nuestro sitio Web
http://www.olympus-europa.com
o llame al NÚMERO:
Tel. 00800 - 67 10 83 00 (Llamada gratuita)
+49 180 5 - 67 10 83 or
+49 40 - 237 73 48 99 (Llamada de pago)
