Producttype	Objectief
Merk	OLYMPUS
Model	ZUIKO DIGITAL 14-54mm
Vatting	Four Thirds (4/3)
Brandpuntsafstand	14-54 mm (equivalent 28-108 mm op 35 mm)
Maximale diafragmaopening	f/2,8 tot f/3,5
Beeldhoek	75° tot 23°
Optische configuratie	11 groepen, 15 lenzen
Coating	Meerlaags (gedeeltelijk enkellaags)
Diafragmabereik	f/2,8 tot f/22
Minimale scherpstelafstand	22 cm (0,22 m)
Scherpstelling	AF/MF omschakelbaar
Gewicht	440 g (zonder zonnekap en doppen)
Afmetingen	∅ 74,5 mm × 88,5 mm
Zonnekapbevestiging	Bajonet
Meegeleverde accessoires	Voordop, achterkap, zonnekap
Gebruiksvoorzorgsmaatregelen	Niet naar de zon kijken; gebruik zonnekap bij tegenlicht
Compatibiliteit met teleconverter	EC-14 (AF mogelijk met EC-20)
Compatibiliteit met tussenring	EX-25 (specifieke voorwaarden, zie handleiding)
Certificering	CE-markering
Technische ondersteuning Europa	Website: www.olympus-europa.com; Tel.: [phone] (gratis)

Veelgestelde vragen - ZUIKO DIGITAL 14€ OLYMPUS

Wat is de filterdiameter voor dit objectief?

De diameter van het filterdraad wordt niet gespecificeerd in de handleiding. Het wordt aanbevolen om de draad te meten of de dealer te raadplegen. Veel objectieven uit deze serie gebruiken echter een diameter van 67 mm.

Hoe bevestig ik de zonnekap?

Om de zonnekap te bevestigen, lijn het montagemerkteken op het objectief uit en draai de zonnekap in de aangegeven richting totdat deze vastklikt. Raadpleeg figuur 2 in de handleiding.

Kan ik een teleconverter gebruiken met dit objectief?

Ja, de teleconverter EC-14 is compatibel. De EC-20 maakt automatisch scherpstellen in het midden van het AF-doel mogelijk. Raadpleeg de handleiding voor de voorwaarden.

Wat is de minimale scherpstelafstand?

De minimale scherpstelafstand is 22 cm (0,22 m) vanaf de sensor.

Hoe maak ik het objectief schoon?

Gebruik een zachte, droge doek om de lenzen schoon te maken. Vermijd oplosmiddelen. Voor hardnekkige vlekken kan een licht vochtige microvezeldoek worden gebruikt. Bewaar de doppen om het objectief te beschermen.

Welke veiligheidsvoorzorgsmaatregelen moeten in acht worden genomen?

Kijk nooit door het objectief naar de zon om oogletsel te voorkomen. Laat het objectief niet zonder dop in direct zonlicht liggen om brand te voorkomen. Richt het objectief niet op de zon wanneer het op de camera is gemonteerd.

Is dit objectief compatibel met de tussenring EX-25?

Ja, onder bepaalde voorwaarden: gebruik een brandpuntsafstand van 54 mm, handmatige scherpstelling (MF) en een werkbereik van 17,7 tot 22,2 cm. De vergroting is 0,47 tot 0,66× (equivalent 0,94-1,32× op 35 mm).

Wat is het type vatting?

De vatting is Four Thirds (4/3), specifiek voor compatibele Olympus- en Panasonic-camera's.

Hoe berg ik de zonnekap op?

Om de zonnekap op te bergen, plaats deze omgekeerd op het objectief door de markeringen uit te lijnen en draai hem om in omgekeerde positie te bevestigen. Zie figuur 3 in de handleiding.

Wat is het gewicht van het objectief?

Het gewicht is ongeveer 440 g zonder zonnekap en doppen.

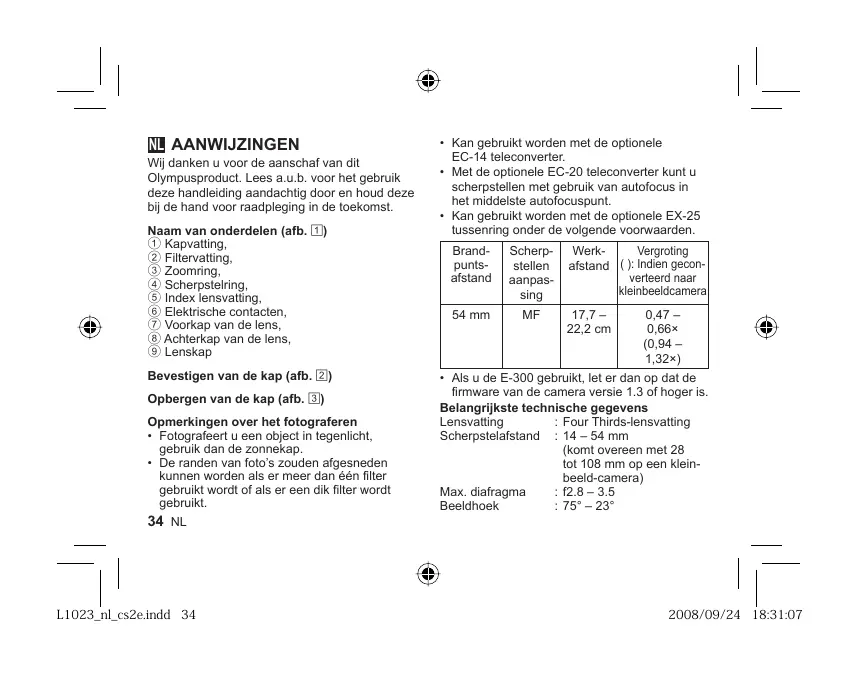

GEBRUIKSAANWIJZING ZUIKO DIGITAL 14€ OLYMPUS

Wij danken u voor de aanschaf van dit Olympusproduct. Lees a.u.b. voor het gebruik deze handleiding aandachtig door en houd deze bij de hand voor raadpleging in de toekomst.

Naam van onderdelen (afb. 1)

① Kapvatting,
② Filtervatting,
③ Zoomring,
④ Scherpstelring,
⑤ Index lensvatting,
⑥ Elektrische contacten,
⑦ Voorkap van de lens,
⑧ Achterkap van de lens,
⑨ Lenskap

Bevestigen van de kap (afb. 2)

Opbergen van de kap (afb. 3)

Opmerkingen over het fotograferen

• Fotografeert u een object in tegenlicht, gebruik dan de zonnekap.
• De randen van foto's zouden afgesneden kunnen worden als er meer dan één filter gebruikt wordt of als er een dik filter wordt gebruikt.

34 NL

• Kan gebruikt worden met de optionele EC-14 teleconverter.
• Met de optionele EC-20 teleconverter kunt u scherpstellen met gebruik van autofocus in het middelste autofocuspunt.
• Kan gebruikt worden met de optionele EX-25 tussenring onder de volgende voorwaarden.

Brand-punts-afstand	Scherp-stellen aanpas-sing	Werk-afstand	Vergroting ( ): Indien gecon-verteerd naar kleinbeeldcamera
54 mm	MF	17,7 – 22,2 cm	0,47 – 0,66× (0,94 – 1,32×)

- Als u de E-300 gebruikt, let er dan op dat de firmware van de camera versie 1.3 of hoger is.

Belangrijkste technische gegevens

Lensvatting : Four Thirds-lensvatting Scherpstelafstand : 14 – 54 mm (komt overeen met 28 tot 108 mm op een klein- beeld-camera)

Max. diafragma : f2.8 – 3.5 Beeldhoek : 75° – 23°

Configuratie van de lens	: 11 groepen, 15 lenzenMeerlaagscoating(gedeeltelijk enkellaags)
Irisinstelling	: f2.8 tot f22
Scherpstelbereik	: 0,22 m tot ∞ (oneindig)
Scherpstel-instelling	: AF/MF wisseling
Gewicht	: 440 g (exclusief kapjes)
Afmetingen	: Max. dia. ∅ 74,5 ×Totale lengte 88,5 mm
Lenskapvatting	: Bajonet
Filtervattingdiameter	: 67 mm

- Wijzigingen in de technische gegevens voorbehouden zonder voorafgaande kennisgeving of enige verplichting van de zijde van de fabrikant.

Voor klanten in Europa

Het waarmerk "CE" garandeert dat dit product voldoet aan de richtlijnen van de EU (Europese Unie) wat betreft veiligheid, gezondheid, milieu-aspecten en bescherming van de gebruiker. Producten met CE-keurmerk zijn te koop in Europa.

Voorzorgsmaatregelen: zorg ervoor dat u het volgende leest

⚠️ Waarschuwingen: veiligheidsmaatregelen

• Kijk niet door de lens naar de zon. Dit kan blindheid of beschadiging van het gezichtsvermogen veroorzaken.
• Plaats het kapje altijd terug op de lens. Als er zonlicht gebundeld wordt door de lens, kan er brand ontstaan.
• Richt de cameralens niet op de zon. Hierdoor kan het zonlicht zich in de lens bundelen en zich verzamelen in de camera, wat kan leiden tot een storing of brand.

• Europese Technische klantendienst

Bezoek onze homepage http://www.olympus-europa.com of bel: tel. 00800 - 67 10 83 00 (gratis) +49 180 5 - 67 10 83 of +49 40 - 237 73 48 99 (volgens tarief)
