Merk	PIONEER
Model	DVR-A03
Type	Interne dvd-speler (5,25 inch half-height)
Afmetingen (L x H x D)	148 x 42,3 x 207,5 mm
Gewicht	1,1 kg
Voeding	+12 VCC (0,9 A) en +5 VCC (1,6 A)
Dvd-r-schrijfsnelheid	1X en 2X (CLV)
Cd-r-schrijfsnelheid	4X en 8X (CLV)
Max dvd-rom-leessnelheid	4X (CAV)
Max cd-rom-leessnelheid	24X (CAV)
Buffergeheugen	2 MB (schrijven) / 512 KB (lezen)
Interface	IDE (PIO mode 4 / DMA multi-word mode 2)
Audio-uitgang	Analoog stereo (Molex 70553) en digitaal
Koptelefoonaansluiting	Ja, met volumeregelaar
Ondersteunde schijfformaten	Dvd-r, dvd-rw, cd-r, cd-rw, cd-da, cd-rom, cd-rw, cd-extra, enz.
Regiocode	5 keer aanpasbaar (laatste is definitief)
Reiniging	Alleen vochtige doek, geen vloeistoffen of spuitbussen
Veiligheidsinstructies	Niet openen, niet blootstellen aan vocht, ventilatie niet blokkeren
Repareerbaarheid	Overlaten aan gekwalificeerd personeel; geen onderdelen die door gebruiker kunnen worden gerepareerd
Bedrijfstemperatuur	+5°C tot +45°C
Bedrijfsvochtigheid	5% tot 85% (zonder condensatie)

Veelgestelde vragen - DVR-A03 PIONEER

Hoe plaats ik een schijf in de DVR-A03-speler?

Druk op de uitwerptoets om de lade te openen. Plaats de schijf met het label naar boven in de juiste uitsparing. Sluit de lade door op de uitwerptoets te drukken of door de lade voorzichtig dicht te duwen.

Wat te doen als de lade niet opengaat?

Zorg ervoor dat de stroom is uitgeschakeld en wacht meer dan een minuut tot de schijf stopt met draaien. Steek een stijve staaf in de nooduitwerp-opening en duw om de lade uit te werpen.

Hoe reinig ik de buitenkant van de speler?

Gebruik een vochtige doek om de buitenoppervlakken schoon te maken. Gebruik nooit vloeistoffen, spuitbussen of alcohol.

Wat zijn de belangrijke veiligheidsmaatregelen?

Verwijder nooit de behuizing van het apparaat om elektrische schokken te voorkomen. Stel het apparaat niet bloot aan vocht of regen. Plaats geen waterbronnen in de buurt. Laat reparaties over aan gekwalificeerd personeel.

Kan ik schijven met speciale vorm (hart, veelhoek) gebruiken?

Nee, vermijd schijven met speciale vorm omdat ze de speler kunnen beschadigen. Gebruik alleen standaard ronde schijven van 120 mm of 80 mm.

Hoe wijzig ik de regiocode van de speler?

De regiocode kan slechts 5 keer worden gewijzigd (de eerste wijziging telt mee). De vijfde wijziging is definitief, wees dus voorzichtig voordat u wijzigt.

Wat te doen als een schijf niet wordt herkend?

Controleer of de schijf schoon is, zonder krassen, en in een ondersteund formaat (dvd-r, cd-r, enz.). Probeer de schijf schoon te maken met een zachte doek van binnen naar buiten. Als het probleem aanhoudt, zijn de schijf of de speler mogelijk defect.

Wat zijn de maximale schrijfsnelheden?

Voor dvd-r is de maximale snelheid 2X (CLV). Voor cd-r is de maximale snelheid 8X (CLV). Hoge-snelheid cd-rw wordt niet ondersteund voor schrijven.

Kan ik deze speler rechtop gebruiken?

Nee, deze speler mag alleen in horizontale positie worden gebruikt. Gebruik in verticale positie is niet mogelijk.

Wat te doen bij condensatie op de speler?

Als het apparaat van een koude naar een warme plaats wordt verplaatst, kan er condensatie ontstaan. Laat het product gedurende 1 tot 2 uur op de nieuwe locatie staan voordat u het weer inschakelt om prestatievermindering te voorkomen.

GEBRUIKSAANWIJZING DVR-A03 PIONEER

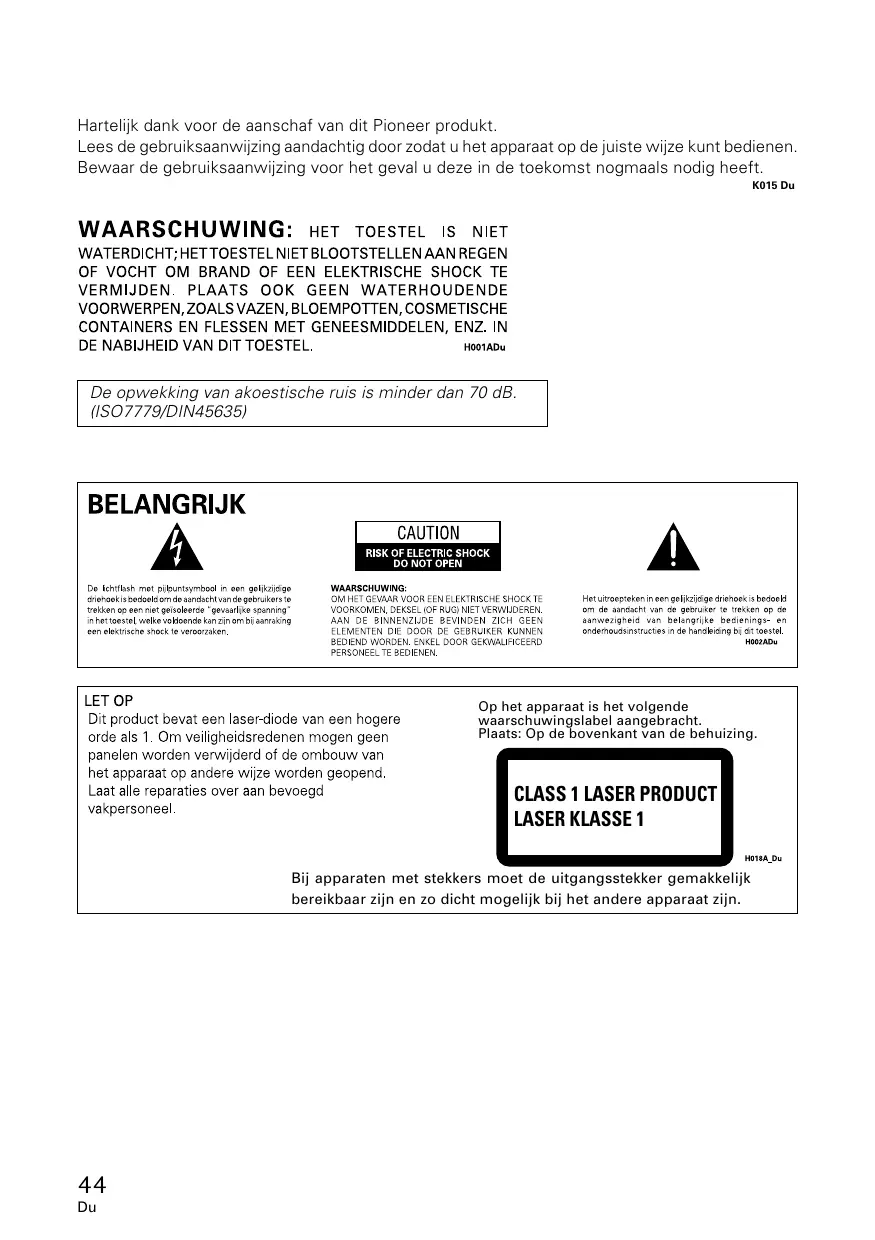

Hartelijk dank voor de aanschaf van dit Pioneer produkt.

Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze kunt bedienen.

Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.

K015 Du

WAARSCHUWING: HET TOESTEL IS NIET

WATERDICHT; HET TOESTEL NIET BLOOTSTELLEN AAN REGEN OF VOCHT OM BRAND OF EEN ELEKTRISCHE SHOCK TE VERMIJDEN. PLAATS OOK GEEN WATERHOUDENDE VOORWERPEN, ZOALS VAZEN, BLOEMPOTTEN, COSMETISCHE CONTAINERS EN FLESSEN MET GENEESMIDDELEN, ENZ. IN DE NABIJHEID VAN DIT TOESTEL. H001ADu

De opwekking van akoestische ruis is minder dan 70 dB.

(ISO7779/DIN45635)

BELANGRIJK

De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN, ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel,

H002ADu

LET OP

Dit product bevat een laser-diode van een hogere orde als 1. Om veiligheidsredenen mogen geen panelen worden verwijderd of de ombouw van het apparaat op andere wijze worden geopend.

Laat alle reparaties over aan bevoegd vakpersoneel.

Op het apparaat is het volgende waarschuwingslabel aangebracht.

Plaats: Op de bovenkant van de behuizing.

Bij apparaten met stekkers moet de uitgangsstekker gemakkelijk bereikbaar zijn en zo dicht mogelijk bij het andere apparaat zijn.

Om uw persoonlijke veiligheid te waarborgen en een maximale prestatie van het apparaat te verkrijgen, moet u de volgende veiligheidsmaatregelen in acht nemen:

OPSTELLING - Dit apparaat mag uitsluitend in horizontale positie worden gebruikt. Gebruik in verticale positie is niet mogelijk.

BEDRIJFSOMSTANDIGHEDEN - Gebruik het apparaat niet op plaatsen met veel stof of vocht, of bij erg hoge temperaturen. Let er tevens op dat het apparaat niet staat blootgesteld aan trillingen en schokken.

STROOM - Schakel de computer en alle randapparatuur uit voordat u begint met de installatie van het apparaat.

LEES DE HANDLEIDING - Lees alle veiligheids- en bedieningsinstructies voordat u het apparaat in gebruik neemt.

BEWAAR DE HANDLEIDING - Bewaar de handleiding voor eventueel toekomstig gebruik.

VOLG ALLE INSTRUCTIES OP - Volg alle gebruiks- en bedieningsinstructies zorgvuldig op.

NEEM ALLE WAARSCHUWINGEN IN ACHT - Alle waarschuwingen moeten zorgvuldig in acht worden genomen.

SCHOONMAKEN - Geen GEEN vloeibare reinigingsmiddelen, middelen met aërosol, of alcohol. Gebruik voor het schoonmaken van de behuizing uitsluitend een licht bevochtige doek.

WATER EN VOCHT - Gebruik dit apparaat NIET in de buurt van water.

STROOMVOORZIENING - Gebruik het apparaat uitsluitend op de stroomvoorziening die op het label is aangegeven. Neem contact op met een officiële Pioneer dealer als u niet zeker weet welke stroomvoorziening u hebt.

OVERBELASTING - Zorg dat stopcontacten en verlengsnoeren niet overbelast worden. Dit kan resulteren in brand of een elektrische schok.

BINNENDRINGEN VAN VOORWERPEN EN VLOEISTOF - Steek nooit een voorwerp in het apparaat. Bij aanraking van gevaarlijke spanningspunten kunt u een elektrische schok krijgen of kan brand ontstaan. Let er tevens op dat geen vloeistof in het apparaat terechtkomt.

CONDENSATIE - Als het apparaat vanuit een koude omgeving in een warme ruimte wordt gebracht, zal er condensvorming in het apparaat optreden met een aanzienlijke afname van de prestatie tot gevolg. Wanneer u het apparaat naar een warme ruimte verplaatst, moet u het apparaat ongeveer 1 tot 2 uur laten acclimatiseren voordat u het in gebruik neemt.

ONDERHOUD - Probeer het apparaat nooit zelf te repareren. Bij openen of verwijderen van deksels stelt u zich bloot aan hoge spanningen en andere gevaren. Laat alle onderhoud en reparaties over aan deskundig onderhoudspersoneel. (Zie de bijgevoegde klantenservicekaart.)

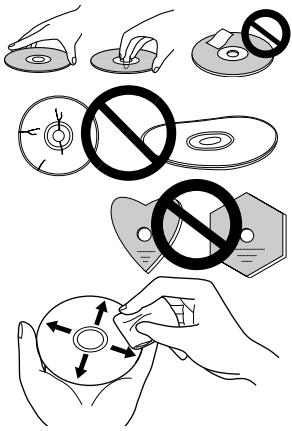

• Vermijd aanraken of bekrassen van het signaaloppervlak (glanzende kant) van de disc.
• Houd de disc bij de rand vast of met een vinger in het middengat en een bij de rand.
• Plak geen papier of etiketten op de disc.
• Gooi kromgetrokken of gebarsten discs weg, want deze kunnen het aandrijfmechanisme van het apparaat beschadigen.
• Gebruik geen discs met een afwijkende vorm, zoals hartvormige of veelhoekige discs.
• Gebruik een zacht doekje om stof en pluisjes van de disc te verwijderen. Veeg hierbij vanaf het midden van de disc naar de buitenrand toe.
• Gebruik geen reinigingsmiddelen voor grammofoonplaten of anti-statische middelen, want deze kunnen de disc beschadigen.

Plaats de discs na gebruik altijd in de bijbehorende DVD-R opbergdoosjes. Controleer of er geen vuil of stof op de disc is (vooral op de opnamekant) voordat u deze gebruikt.

• Schrijfsnelheid CLV 1X en 2X voor DVD-R CLV 1X voor DVD-RW CLV 4X en 8X voor CD-R CLV 4X voor CD-RW

- Maximale leessnelheid CAV 4X voor DVD-ROM CAV 24X voor CD-ROM

- Buffergeheugen: 2 MB (schrijven), 512 KB (lezen)

- IDE gegevensoverdracht: PIO modus 4/Multi Word DMA modus 2

- Ondersteund video-CD

• 5,25-inch inbouwtype, halve hoogte

- Stereo audio-uitgang

- Hoofdtelefoonuitgang en hoofdtelefoon-volumeregelaar

• Uiterst nauwkeurig tilt-servomechanisme

- Ondersteund CD-tekstformaat

Discformaat (lezen/schrijven)

• DVD enkellaags/dubbellaags/80 mm disc
• DVD-R (voor schrijven alleen 650 nm disc)
- DVD-RW
- CD-ROM modus 1
• CD-ROM XA modus 2 (vorm 1, vorm 2)
- Foto-CD (enkele en meervoudige sessie)
- CD-DA
- CD-Extra (CD PLUS)
- CD-R
- CD-RW

*Schrijven op high-speed CD-RW discs wordt niet ondersteund.

Opmerking:

Voor schrijven is een speciaal toepassingsprogramma nodig dat het betreffende formaat ondersteund.

De regiocode kan SLECHTS 5 maal worden gewijzigd, inclusief de 1ste instelling. De 5de instelling is PERMANENT en kan niet meer worden veranderd. Let daarom goed op wanneer u de regiocode wijzigt.

- Regiocodes zijn een onderdeel van de DVD-standaard. DVD-discs zijn echter niet altijd van een regiocode voorzien. DVD-discs zonder regiocodes kunnen op alle spelers worden afgespeeld.

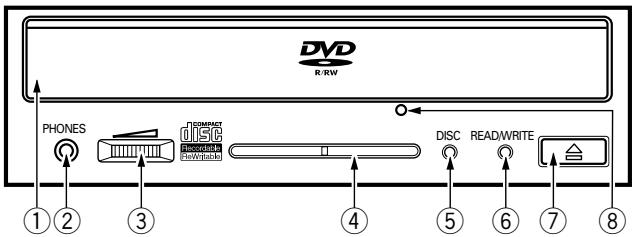

VOORAANZICHT

① Disc-lade

Open de disc-lade door op de uitwerptoets te drukken en plaats vervolgens een CD of DVD-disc met het label naar boven in de lade. Druk nogmaals op de uitwerptoets of duw tegen de voorkant van de lade om deze te sluiten.

② Hoofdtelefoonaansluiting (PHONES)

Op deze stereo ministekkerbus kan een hoofdtelefoon worden aangesloten.

Zet de volumeregelaar in de minimumstand voordat u de hoofdtelefoon aansluit.

De audio-uitgang op het achterpaneel is ook actief wanneer er een hoofdtelefoon is aangesloten.

③ Volumeregelaar

Gebruik deze regelaar voor het instellen van het volume van de hoofdtelefoon.

Draai de regelaar naar rechts om het volume van de hoofdtelefoon te verhogen en naar links om het volume te verlagen.

④ Ventilatie-openingen

Zorg dat dit gedeelte niet geblokkeerd is.

⑤ Disc-indicator (DISC)

Deze indicator licht op wanneer er een disc is geplaatst.

Tijdens het openen of sluiten van de lade Knippert groen

Bij een alleen-lezen disc Brandt groen

Bij een disc waarop kan worden opgenomen Brandt oranje

Bij een disc die niet wordt ondersteund Knippert oranje

⑥ Lezen/schrijven-indicator (READ/WRITE)

Deze indicator geeft de bedrijfsstatus aan.

Tijdens lezen Brandt groen

Tijdens schrijven Brandt oranje

Wanneer er een fout optreedt Knippert oranje

- Abnormaal hoge temperatuur in inwendige - Knippert 1x, wordt herhaald

- Vuile lens of disc - Knippert 2x, wordt herhaald

- Niet ondersteunde disc - Knippert 3x, wordt herhaald

⑦ Uitwerptoets (▲)

Druk op deze toets om een disc te plaatsen of verwijderen.

⑧ Gat voor geforceerd uitwerpen

Druk met een dun staafje in dit gat om de lade naar buiten te laten komen, indien deze niet naar buiten komt bij indrukken van de uitwerptoets. Bij normale omstandigheden moet altijd de uitwerptoets worden gebruikt. Wanneer u gebruik maakt van dit gat, moet u ervoor zorgen dat de stroomvoorziening van het station is uitgeschakeld en dan minimaal 1 minuut wachten zodat de disc volledig tot stilstand is gekomen.

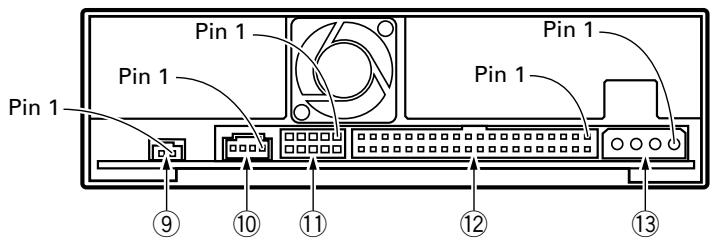

ACHTERAANZICHT

⑨ Digitale audio-uitgang

Deze uitgang stuurt een digitaal audiosignaal uit.

Pin	Naam	Functie
1	GND	Aarde
2	Digital Out	Digitaal audio-uitgangssignaal

⑩ Audio-uitgang

Deze uitgang stuurt een analoog audiosignaal uit.

De connector is compatibel met "Molex 70553". Gebruik een geschikte aansluitkabel.

Pin	Naam	Functie
1	L	Audio-uitgangssignaal, linker kanaal
2	G	Aarde
3	G	Aarde
4	R	Audio-uitgangssignaal, rechter kanaal

⑪ Apparaat-configuratiejumper

De schakelaar is ingeschakeld (ON) wanneer de jumper is geplaatst.

Zorg dat het station is uitgeschakeld voordat u de instelling van de jumper wijzigt.

Bij het verlaten van de fabriek is pin # 1 op ON ingesteld.

Pin	Naam	Functie
1	MA	ON	Het station wordt in de master-modus gebruikt.
2	SL	ON	Het station wordt in de slave-modus gebruikt.
3	CS	ON	Gebruik van de Cable Select functie.
4		Gereserveerd
5		Gereserveerd

Dit is een 40-pins I/O connector volgens de ATA specificaties.

⑬ Gelijkstroomingang

Pin	Naam	Functie
1	+12	Spanningsingang voor +12 V gelijkstroom
2	G	Aarde
3	G	Aarde
4	+5	Spanningsingang voor +5 V gelijkstroom

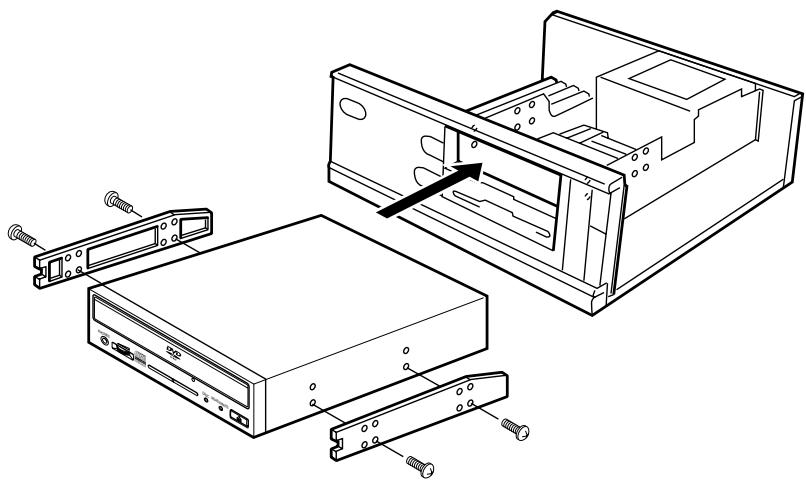

① Schakel de personal computer uit en verwijder de afdekkap of het voorpaneel.
② Verwijder het afdekpaneel van een leeg 5,25-inch stationsvak.
③ Bevestig de montage-schuifrails aan de zijkanten van het station. (Neem contact op met de winkel waar u de computer hebt gekocht of met de fabrikant van de computer indien u niet weet of het gebruik van schuifrails nodig is.)
④ Schuif het station in de opening van de computer.
⑤ Raadpleeg voor eventuele verdere montagestappen de handleiding van de computer.

• Gebruik montageschroeven met een lengte van 5 mm of minder. Bij gebruik van langere schroeven kan het station worden beschadigd.
• Als de montageschroeven niet goed vastzitten e.d., kunnen de trillingen van de ronddraaiende disc stoorgeluiden veroorzaken. Zorg er daarom voor dat de schroeven stevig zijn vastgedraaid.

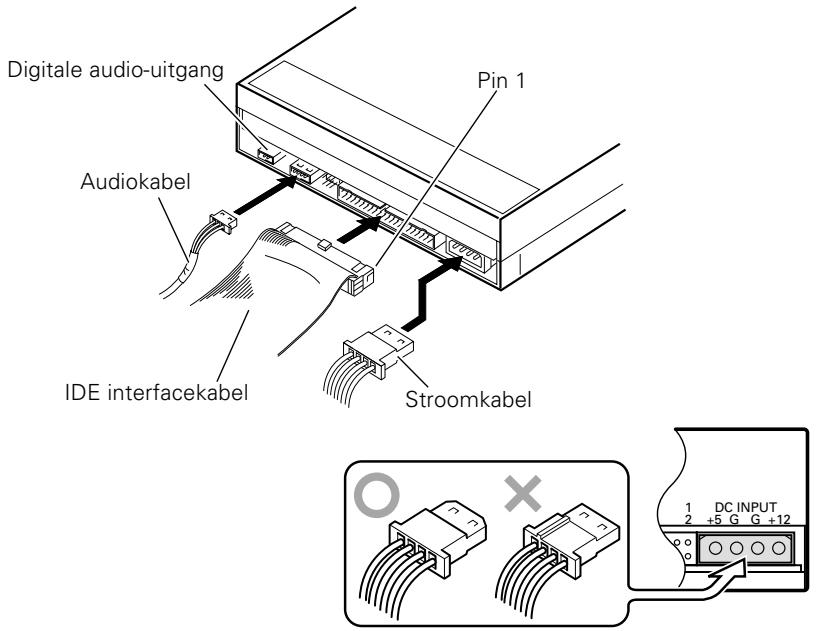

• Sluit de stroomkabel van de computer aan. Let erop dat de stekker correct is uitgelijnd.
• Sluit de IDE interfacekabel aan. Let erop dat pin 1 van de IDE connector van het station juist met pin 1 van de kabel wordt verbonden.
• Wanneer een geluidskaart wordt gebruikt, moet de audio-uitgang met behulp van een audiokabel met de geluidskaart worden verbonden.

Gebruik dit apparaat uitsluitend op de interne stroomvoorziening van de personal computer waarin het apparaat is ingebouwd. Het apparaat mag nooit op een andere stroombron worden aangesloten.

[Positie]

Dit station is uitsluitend bedoeld voor gebruik in horizontale positie.

[Disc-formaat]

- 120 mm / 80 mm

[Gegevensoverdrachtsnelheid]

Gegevens lezen (blijvende snelheid)

DVD

Max. 5400 KB/sec.

CD

Max. 3600 KB/sec.

(10,3 - 24X CAV modus met 16-blokken overdracht)

Gegevens schrijven (blijvende snelheid)

DVD

Ca. 2859 KB/sec. (2X op DVD-R)

CD

Ca. 1200 KB/sec. (8X op CD-R)

Host-interface specificatie

PIO modus 4, Multi Word DMA modus 2 16,6 MB/sec.

- De gegevensoverdrachtsnelheid kan beïnvloed worden door de toestand van de disc (krassen enz.)

[Toegangstijd/zoektijd]

Toegangstijd (random gemiddelde)

DVD-ROM 200 ms

CD-ROM 180 ms

Zoektijd (random gemiddelde)

DVD-ROM 150 ms

CD-ROM 130 ms

[Audiogegevens]

Lijnuitgang

0,7 ± 0,1 Vrms (bij 10 kΩ belasting)

Hoofdtelefoonuitgang

0,6 ± 0,5 Vrms (bij 32 Ω belasting)

[Overige]

Stroomvoorziening

+12 V gelijkstroom, 0,9 A

+5 V gelijkstroom, 1,6 A

148(B) × 42,3(H) × 207,5(D) mm

Afmetingen

(inclusief voorpaneel)

Gewicht

1,1 kg

Bedrijfstemperatuur

+5°C tot 45°C

Bedrijfsvochtigheid

5% tot 85% (geen condensatie)

Opslagtemperatuur

-40^ tot +60^

Opslagvochtigheid

5% tot 90% (geen condensatie)

[Toebehoren]

• Kortsluitjumper x 1
• Audiokabel x 1
  ● Montageschroef x 4
• Gebruiksaanwijzing x 1

OPMERKING:

- Wijzigingen in ontwerp en technische gegevens op grond van verbeteringen voorbehouden, zonder voorafgaande kennisgeving.
